201X年八年级物理上册第4章第5节科学探究：凸透镜成像第1课时认识透镜习题课件新版教科版

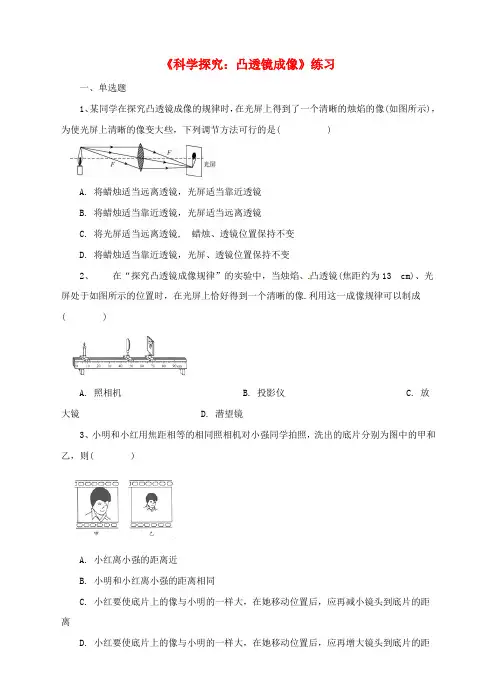

八年级物理全册 第四章 第5节科学探究：凸透镜成像同步练习 (新版)沪科版
《科学探究：凸透镜成像》练习一、单选题1、某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是( )A. 将蜡烛适当远离透镜，光屏适当靠近透镜B. 将蜡烛适当靠近透镜，光屏适当远离透镜C. 将光屏适当远离透镜, 蜡烛、透镜位置保持不变D. 将蜡烛适当靠近透镜，光屏、透镜位置保持不变2、在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜(焦距约为13 cm)、光屏处于如图所示的位置时，在光屏上恰好得到一个清晰的像.利用这一成像规律可以制成( )A. 照相机B. 投影仪C. 放大镜 D. 潜望镜3、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙，则( )A. 小红离小强的距离近B. 小明和小红离小强的距离相同C. 小红要使底片上的像与小明的一样大，在她移动位置后，应再减小镜头到底片的距离D. 小红要使底片上的像与小明的一样大，在她移动位置后，应再增大镜头到底片的距离4、投影仪是平面镜教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一个与水平面成45°角的平面镜，右边竖直放置一屏幕.物体发出的光线经过凸透镜和平面镜后，可在屏幕上成一清晰的像.一名教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是( )A. 减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B. 减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C. 增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离D. 增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离5、把一个凸透镜对准太阳光，在距凸透镜10 cm处得到一个最小最亮的光斑.若将一物体放在此透镜前15 cm处，经凸透镜所成的像是( )A. 倒立、缩小的实像B. 倒立、放大的实像C. 正立、放大的虚像D. 正立、缩小的虚像6、某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示.他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像( )A. 光屏应向左移动，成缩小的像B. 光屏应向右移动，成放大的像C. 光屏应向左移动，成放大的像D. 光屏应向右移动，成缩小的像7、如图所示，此时蜡烛通过凸透镜在光屏上形成一个清晰的像，现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上( )A. 无像B. 成倒立、缩小的实像C. 成倒立、放大的实像D. 成正立、放大的实像8、在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26 cm时，在光屏上得到一个清晰缩小的实像，已知蜡烛位于凸透镜的左侧.下列说法正确的是( )A. 该凸透镜的焦距大于13 cmB. 只将凸透镜向左移动，可以在光屏上得到清晰放大的像C. 只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像D. 将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜二、填空题9. 如图是小伟通过实验得到的凸透镜的像距v和物距u关系的图像，由图可知凸透镜的焦距是_____cm；当物距为30 cm时的成像特点可应用于_____(填“照相机”“投影仪”或“放大镜”).10、用照相机拍一朵盛开的荷花，荷花到镜头的距离要大于_____.若要把荷花的像拍得更大些，则应使照相机的镜头_____(填“远离”或“靠近”)荷花.11、在探究“凸透镜成像规律”的实验中，如图所示，F点为凸透镜的焦点，当把蜡烛放在图中_____点时，从光屏这边透过凸透镜观察烛焰时，看到了一个正立，放大的虚像，生活中的_____就是利用此原理制成的.三、解答题12、某次实验时,在暗室中需要用平行光照亮一个物体。
教科版八年级上册物理习题课件 第4章 .1 认识透镜)
课后训练
15．【中考·自贡】请在图中画出光线经过凹透镜后的光路
图(F为焦点)。
解：如图所示。
课后训练
16．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸 透镜后的光路如图所示，则下列说法正确的ห้องสมุดไป่ตู้( )
课后训练
A．凸透镜可以对一部分光线起发散作用 B．凸透镜只对平行于主轴的光线起会聚作用 C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对
【点拨】根据一、二次的实验数据可知，材料和横截面 积相同的凸透镜，突出程度越大，其焦距越小。
课后训练
(3)小峰回想起白光经三棱镜后，光屏上自上而下出现了红、 橙、黄、绿、蓝、靛、紫的色带(如图乙所示)，受此启 示，于是他选取焦距为10 cm的凸透镜，用红光和蓝光 来进行图甲的实验，实验结论：对同一凸透镜，_红__光 的焦距大些。 【点拨】用红光和蓝光平行于同一个凸透镜的主光轴照 射，红光较蓝光偏折程度小，所以红光对凸透镜的焦距 大，蓝光入射时焦距小些。
【答案】凸；＞
课后训练
21．【中考·枣庄】小峰在探究凸透镜成像规律之后，又对 凸透镜的焦距与其突出程度的关系进行了探究：
课后训练
(1)小峰第一次选取一个突出程度较小的凸透镜，测量焦距 的实验如图甲所示，测得的焦距为__1_0_._0___cm。 【点拨】焦点到透镜光心的距离为焦距，刻度尺的分度 值为1 cm，读数为10.0 cm，则透镜焦距为f＝10.0 cm。
课后训练
22．【中考•盐城】如图所示，将凸透镜正对太阳光，其下 方的纸上呈现一个并非最小的光斑，这时光斑到凸透 镜的距离为l。若凸透镜远离纸的过程中光斑一直变 大，则该凸透镜的焦距( )
课后训练
A．一定小于l C．一定大于l
教科版八年级物理上 4.5科学探究：凸透镜成像 练习(含答案)
《科学探究：凸透镜成像》练习一、单选题（本大题共10小题，共20分）1.关于四种光学仪器的成像情况，下列说法中正确的是（）A. 放大镜成正立放大的实像B. 照相机成正立缩小的实像C. 潜望镜成正立等大的虚像D. 投影仪成正立放大的实像2.凸透镜是一种基本光学元件，在生活中有广泛的应用。
下列说法正确的是（）A. 用放大镜观察小物体时，小物体应放在一倍焦距与二倍焦距之间B. 如果是远视眼，应当用凸透镜加以矫正C. 照相机照全身照时，所成像是正立、缩小的实像D. 使用投影仪时，投影仪镜头到屏幕的距离应在一倍焦距的二倍焦距之间3.如下图的四个透镜中，哪个是凸透镜（）A. B. C. D.4.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是（）A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的第1页/共7页C. 向右移动凸透镜，在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半，墙上不能看到窗户完整的像5.在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜（焦距约为13cm）、蜡烛到透镜的距离是35cm，移动光屏在离透镜20cm 处恰好得到一个清晰的像。
利用这一成像规律可以制成（）A. 照相机B. 投影仪C. 放大镜D. 潜望镜6.物体在距离凸透镜40cm时成一个倒立、缩小的实像，若将物距减小为原来的一半，则经过凸透镜所成的像为（）A. 可能是虚像B. 可能是等大的像C. 一定是倒立、缩小的实像D. 一定是倒立、放大的实像7.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A. 光屏上的像是倒立、放大的实像B. 光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C. 若蜡烛和光屏位置互换，仍可在光屏上得到清晰的像D. 若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜8.一个凸透镜焦距为5cm，若用它看邮票，则邮票与这个凸透镜的距离应是（）A. 5cmB. 在5cm和10cm之间C. 小于5cmD. 多少都可以9.有一点燃的蜡烛，大小如图（a）所示，将它放在距离凸透镜18cm处，移动光屏的位置得到图（b）所示的清晰的像。
