成品塔的焊接工艺
Q345R钢厚板塔器的焊接工艺
Q345R 钢厚板塔器的焊接工艺贺大松（重庆工业职业技术学院，重庆401120）摘要：抗氢钢Q345R （R－HIC ）是近几年新开发的一种用于H 2S 酸性环境下容器用钢板，文中对其焊接性能进行了分析，从焊接材料、焊接工艺参数的选择入手，进行了一系列工艺性试验，找出了合适的焊接工艺参数，对指导生产具有重要的意义。
关键词：抗氢腐蚀试验；Q345R （R－HIC ）钢；厚板塔器；焊接工艺中图分类号：T G444.1；TG445文献标志码：B文章编号：1002－025X (2019)02-0041-04收稿日期：2018-09-140引言为打破国外公司的垄断，实现LNG 液化工艺及设备成套技术国产化、大型化，某公司设计了脱硫脱碳塔，其设计压力7．90MPa ，规格DN6100mm ，壳体厚度达到200mm ，且处于湿硫化氢环境，是液化天然气工艺众多装置中最为关键的非标设备之一，也是设计制造要求和技术难度最大的，其尺寸和工艺操作参数见表1。
本文主要针对其焊接工艺进行前期的研究。
1Q345R （R －HIC ）钢焊接工艺研究1．1材料的选择Q 345R （R －HIC ）钢具有良好的综合力学性能和工艺性能，是目前我国用途最广、用量最大的压力容器专用钢板［1］。
根据NB /T 47014—2011《承压设备用焊接工艺评定》中6．1．5条试件厚度与焊件厚度的评定规则，当试件厚度为38mm 以上时，即可满足焊件母材厚度有效范围和焊缝金属厚度有效范围上限均达到200mm 。
但为了研究确定合理的厚板焊接工艺参数及焊接变形控制方法，并考虑到厚板焊接时长时间受热对焊缝性能的影响等多方面因素，本项目试件厚度均选择200mm ，同时也为后续试验筒体焊接积累经验。
按所需产品的应用技术条件，开发本次试验用Q 345R （R －HIC ）材料，其化学成分见表2，力学性能见表3。
1．2焊接方法的选择厚壁压力容器的焊接，目前国内外比较成熟的工艺方法主要有埋弧焊（SAW ），单、双丝窄间隙埋弧焊，马鞍形埋弧焊以及电渣焊等。
建筑钢结构焊接技术规程标准
焊接工艺规程应由专业人员进行编制和审核，并经过相关部门的批准和备案，以确 保规程的有效性和合法性。
焊接工艺的执行和控制
焊接工艺的执行和控制是确保焊接质 量和安全的重要环节，应严格按照焊 接工艺规程进行施工，并加强过程控 制和监督。
标准的制定和实施有助于推动钢结构 行业的健康发展，提升行业整体水平， 促进技术创新和进步。
统一焊接工艺要求
通过制定统一的标准，规范焊接工艺 要求，确保不同施工单位和焊接人员 遵循相同的工艺要求，提高焊接质量 和施工效率。
焊接技术的重要性
保证结构安全
焊接是钢结构连接的关键工艺，其质量直接关系到结构的安全性和 稳定性。高质量的焊接能够保证结构的承载能力和使用寿命。
焊接设备要求
对焊接设备，如焊接电源、焊 接机具等，规定了相应的技术 参数和安全要求。
焊接检验要求
规定了焊接过程和焊接成品的 质量检验方法、检验项目和合 格标准，以确保焊接质量符合
相关要求。
03 建筑钢结构焊接技术规程 标准的实施
焊接工艺评定
焊接工艺评定是确保焊接质量和安全的关键步骤，通过评定可以确定焊接 工艺的可行性、稳定性和一致性。
焊接缺陷控制
对焊接过程中出现的缺陷 进行分类、评估和处理， 确保焊接质量符合要求。
焊接变形控制
对焊接过程中产生的变形 进行测量、分析和控制， 确保结构件的几何尺寸和 形状符合设计要求。
不合格焊接的处理与预防措施
不合格焊接的返修
对不合格的焊接接头进行返修， 返修后应重新进行检验。
预防措施
针对焊接过程中出现的问题，采 取相应的预防措施，如加强焊接 前的清理工作、提高焊接操作技 能等。
风电塔基生产工艺流程
风电塔基生产工艺流程
风电塔基生产工艺流程简述如下：

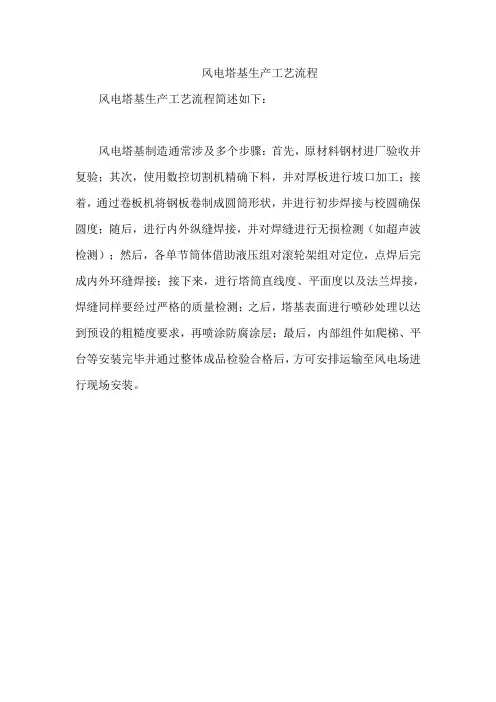

风电塔基制造通常涉及多个步骤：首先，原材料钢材进厂验收并复验；其次，使用数控切割机精确下料，并对厚板进行坡口加工；接着，通过卷板机将钢板卷制成圆筒形状，并进行初步焊接与校圆确保圆度；随后，进行内外纵缝焊接，并对焊缝进行无损检测（如超声波检测）；然后，各单节筒体借助液压组对滚轮架组对定位，点焊后完成内外环缝焊接；接下来，进行塔筒直线度、平面度以及法兰焊接，焊缝同样要经过严格的质量检测；之后，塔基表面进行喷砂处理以达到预设的粗糙度要求，再喷涂防腐涂层；最后，内部组件如爬梯、平台等安装完毕并通过整体成品检验合格后，方可安排运输至风电场进行现场安装。
