1 平面设计1.1初选两个方案路线起点A点，终点B点，分别选择方案一、方案二如地形图所示。
地形图比例尺1:20501.2两方案粗算方案一:JD1：量得α=63°设 Ls=60 R=120mJD2：量得α=35°设 Ls=80 R=300mAC=299.30m CD=625.25m DB=504.30m AB=1301.75m计算的JD1要素：切线增长值q=Ls/2-Ls3/240R2=29.94m曲线内移值p=Ls2/24R-Ls4/2384R3=1.25m切线长T=(R+P)tanα/2+q=104.24m缓和曲线角β。
=90Ls/πR=14.32°平曲线长L=（α-2β。
）πR/180+2Ls=191.96m外距E=(R+p)secα/2-R=22.21m校核数D=2T-L=16.52m校核：Ls ：Ly =1：1.2 满足。
2β。
﹤α满足。
计算的JD2要素：切线增长值q=Ls/2-Ls3/240R2=39.98m曲线内移值p=Ls2/24R-Ls4/2384R3=0.89m切线长T=(R+P)tanα/2+q =134.85m缓和曲线角β。
=90Ls/πR =7.64°平曲线长L=（α-2β。
）πR/180+2Ls=263.25m外距E=(R+p)secα/2-R =15.49m校核数D=2T-L =6.45m校核：Ls ：Ly =1：1.29 满足。
2β。
﹤α满足。
AC段直线长=299.3-104.24=195.06mCD段直线长=625.25-104.24-134.85=386.16mDB段直线长=504.3-134.85=369.45m路线总长=195.06+386.16+369.45+191.96+263.25=1405.88m延长系数=1405.88/1301.75=1.08转角平均度数=(63°+35°)/2=49°每公里平均转角数=2/1.41=1.42总转角数:2个圆曲线最小半径:120m方案二:JD1：量得α=72°设 Ls=60 R=120mJD2：量得α=21°设 Ls=60 R=400mAC′=420.25m C′D′=604.75m D′B=479.70m AB=1301.75m 计算的JD1要素：切线增长值q=Ls/2-Ls3/240R2=29.94m曲线内移值p=Ls2/24R-Ls4/2384R3=1.25m切线长T=(R+P)tanα/2+q=118.03m缓和曲线角β。
道路勘测课程设计计算书
起点到 JD 连线的方位角： 1 =138.49° JD 到终点连线的方位角： 2 =184.57° 路线转角：转角α= 2 - 1 =46.08° ②要素的计算 取 R=280m、 Ls =90m、基本型曲线
L2 p= s =1.20m 24 R L q= s =44.96m 2 L s =315.08m L= R 180 T= ( R p ) tan q =164.55m 2 E= ( R p ) sec R =25.58m 2
校 核：JD=QZ+D／2=K0+816.05 满足 6、直线、曲线及转角表 直线、曲线及转角表
L =K0+809.04 2
交点坐标 交点号 起点 JD 终点 N 4014.28 3404.08 2757.14 E 4045.92 4587.76 4534.69 交点桩号 K0+000.00 K0+816.05 K1+451.92 右 46.08° 138.49° 184.59° 转角值 方位角
--2--
道路勘测课程设计
5、 路基设计表.................................................................................................16 6、 土石方数量计算与调配..................................................................................16
①从延长系数来分析：延长系数最优在 1.02—1.05 段，路线 1 的延长系数 1.076 与路线 2 的 延长系数来比，1.082 值偏大，离 1.02—1.05 范围远，所以应选路线 1。 ②从转角个数来分析：转角数越小，车辆行驶过程中转弯次数越小，尤其在不平坦地区，应 适宜设置转角数小的路线，那样行驶比较舒适，所以应选路线 1. ③从转角平均度数与圆曲线最小半径来分析：转角度数越小，圆曲线半径越大，转弯幅度越 小，行车比较方便，从以上列表的数据来看，路线 1 明显优于路线 2，所以应选路线 1. ④从路线长度来分析：路线 1 的路线长度小于路线 2 的路线长度，选择路线 1 比较经济，而 且经过的地区地形起伏程度相差不多，所以应选路线 1. 综上分析：从各项技术指标来分析，都应选择路线 1。 所以选择方案：路线 1 5、选定方案的精算 ①转角的计算 坐标：起点（N：4014.28 JD（N：3404.08 终点（N：2757.14 E：4045.92） E：4587.76） E：4534.69）
道路勘测毕业设计的计算书

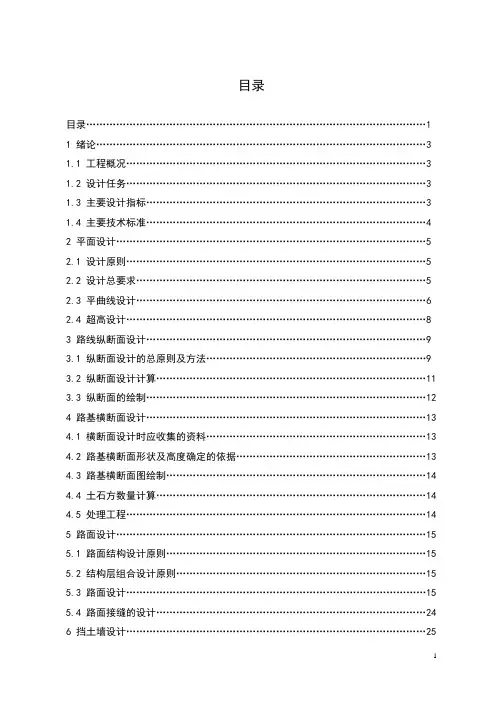

目录目录 (1)1 绪论 (3)1.1 工程概况 (3)1.2 设计任务 (3)1.3 主要设计指标 (3)1.4 主要技术标准 (4)2 平面设计 (5)2.1 设计原则 (5)2.2 设计总要求 (5)2.3 平曲线设计 (6)2.4 超高设计 (8)3 路线纵断面设计 (9)3.1 纵断面设计的总原则及方法 (9)3.2 纵断面设计计算 (11)3.3 纵断面的绘制 (12)4 路基横断面设计 (13)4.1 横断面设计时应收集的资料 (13)4.2 路基横断面形状及高度确定的依据 (13)4.3 路基横断面图绘制 (14)4.4 土石方数量计算 (14)4.5 处理工程 (14)5 路面设计 (15)5.1 路面结构设计原则 (15)5.2 结构层组合设计原则 (15)5.3 路面设计 (15)5.4 路面接缝的设计 (24)6 挡土墙设计 (25)6.1 挡土墙设计原则 (26)6.2 挡土墙施工方法 (26)6.3 挡土墙计算示例 (26)7 涵洞的设计 (27)7.1 涵洞设计的原则 (27)7.2 涵洞洞口加固与防护 (28)7.3 涵长的计算 (28)参考文献 (30)致谢 (31)1 绪论1.1工程概况1.1.1概述路线起点K0距离河岸约23m ，终点K1＋898.731，全长1.899km 。
