水热法与溶剂热法共50页文档
合集下载
第三章-水热和溶剂热法
水热、溶剂热反应的基本类型
(1)合成反应
通过数种组分在水热或溶剂热条件下直接化 合或经中间态发生化合反应。 利用此类反应可合成各种多晶或单晶材料。
Nd2O3 + H3PO4 NdP5O14 CaO· nAl2O3 + H3PO4 Ca(PO4)3OH + AlPO4 La2O3 + Fe2O3 + SrCl2 (La, Sr)FeO3 FeTiO3 + KOH K2O· nTiO2 (n = 4, 6)
例如
Cr + H2O Cr2O3 + H2 Zr + H2O ZrO2 + H2 M + n L MeLn (L = 有机配体) 使溶胶、凝胶(so1、gel)等非晶 态物质晶化的反应
(11)晶化反应 例如
CeO2· xH2O CeO2 ZrO2· H2O M-ZrO2 + T-ZrO2 硅铝酸盐凝胶 沸石
四、有机溶剂的性质标度
有机溶剂种类多，性质差异大，需进行溶剂 选择。 溶剂会使反应物溶解或部分溶解，生成溶剂 合物，这会影响化学反应速率。 在合成体系中，反应物在液相中的浓度、解 离程度，及聚合态分布等都会影响反应过程。
§3.2 水热、溶剂热体系的成核与晶体生长
(6)脱水反应
一定温度、压力下物质脱水结晶的反应 例如
(7)分解反应
分解化合物得到结晶的反应
例如 FeTiO FeO + TiO 3 2 ZrSiO4 + NaOH Na2SiO3 + ZrO2 FeTiO3 + K2O FeO + K2O· nTiO2 (n = 4, 6)
(8)提取反应
水热法和溶剂热法的区别

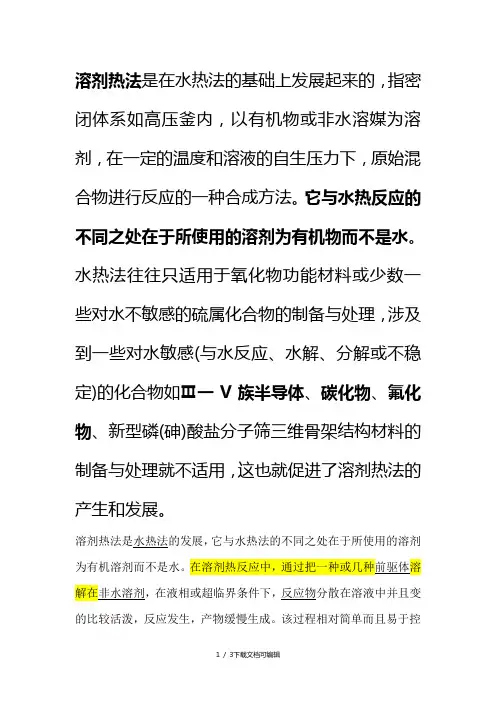

溶剂热法是在水热法的基础上发展起来的，指密闭体系如高压釜内，以有机物或非水溶媒为溶剂，在一定的温度和溶液的自生压力下，原始混合物进行反应的一种合成方法。
它与水热反应的不同之处在于所使用的溶剂为有机物而不是水。
水热法往往只适用于氧化物功能材料或少数一些对水不敏感的硫属化合物的制备与处理，涉及到一些对水敏感(与水反应、水解、分解或不稳定)的化合物如Ⅲ一V族半导体、碳化物、氟化物、新型磷(砷)酸盐分子筛三维骨架结构材料的制备与处理就不适用，这也就促进了溶剂热法的产生和发展。
为有机溶剂而不是水。
在溶剂热反应中，通过把一种或几种前驱体溶的比较活泼，反应发生，产物缓慢生成。
该过程相对简单而且易于控制，并且在密闭体系中可以有效的防止有毒物质的挥发和制备对空气敏感的前驱体。
另外，物相的形成、粒径的大小、形态也能够控制，而且，产物的分散性较好。
在溶剂热条件下，溶剂的性质（密度、粘度、分散作用)相互影响，变化很大，且其性质与通常条件下相差很大，相应的，反应物（通常是固体）的溶解、分散过及化学反应活性大大的提高或增强。
这就使得反应能够在较低的温度下发生。
水热法（Hydrothermal）是19 世纪中叶地质学家模拟自然界成矿作用而开始研究的。
1900 年后科学家们建立了水热合成理水热法论,以后又开始转向功能材料的研究。
目前用水热法已制备出百余种晶体。
水热法又称热液法,属液相化学法的范畴。
是指在密封的压力容器中,以水为溶剂,在高温高压的条件下进行的化学反应。
水热反应依据反应类型的不同可分为水热氧化、水热还原、水热沉淀、水热合成、水热水解、水热结晶等。
其中水热结晶用得最多。
在这里简单介绍一下它的原理: 水热结晶主要是溶解———再结晶机理。
首先营养料在水热介质里溶解,以离子、分子团的形式进入溶液。
利用强烈对流(釜内上下部分的温度差而在釜内溶液产生) 将这些离子、分子或离子团被输运到放有籽晶的生长区(即低温区) 形成过饱和溶液,继而结晶。
水热和溶剂热法
机化合物以及特种凝聚态材料，如超微粒、溶胶与凝胶、非晶态、无机膜、单晶等合成的越来越重要的途径。
水热合成与其它合成法的差别：
• 利用水热法合成出来的粉末一般结晶度非常高，并且通过优化 合成条件可以不含有任何结晶水。
• 它同其他的溶液法粉末合成技术相比，例如溶胶一凝胶（sol－ gel）法以及化学沉淀法，具有明显的区别：从合成条件来说， 主要区别在于它们的合成温度和压力明显不同。水热法的温度 范围一般在100～374℃（水的临界温度）之间，压力从环境压 力到 21.7 Mpa（水的临界压力）。不需煅烧可直接获得粉体， 相比之下，溶胶一凝胶和化学沉淀法一般都需要600℃以上煅 烧才能得到陶瓷粉末。
• 这一类合成方法有时也被称为水热反应合成，以区别普通的仅 仅是溶质再结晶过程的水热合成。不过它们的界限经常非常模 糊。
水热法合成的主要驱动力
• 水热法合成陶瓷粉末的主要驱动力是氧化物在不同状态下溶解 度的不同。
例如普通的氧化物粉末（有较高的晶体缺陷密度）、无 定型氧化物粉末、氢氧化物粉末、溶胶－凝胶粉末等在溶剂中 的溶解度一般比高结晶度、低缺陷密度的粉末溶解度大。在水 热反应的升温升压过程中，前者的溶解度不断增加，当达到一 定的浓度时，就会沉淀出后者。
• 因此水热法粉末合成的过程实质上就是一个溶解／再结晶的过 程。
分类
研究表明这些沸石的生成是通过硅酸盐物种围绕有机阳离子聚合并生成三维结构的。
,且2反00应2,后14需(2等1按)高, 1温压53釜度7完-1划5全4冷0分. 却：后才可打开，以防压力突然释放，热液外溅造成危险。 人但工这水 并晶不、是刚说• 玉在如、中方性按解或水石酸、性热红溶与锌液矿中溶、就剂蓝无石法热棉进反等行应上水百热进种合行以成上。的晶温体的度生来长都划已分经发，展可到分工业为化亚的规临模界。 和 超 临 界 合 成 反 应 。 图水3热-1法7的所温得度同• 范心在围纳一米较般电低在缆1的的0S0温E～M3度和74T℃范E（M围照水片的( 1临0界0温～度）2之4 0间℃，压) 力属从于环亚境压临力界到 2合1. 成 高水含量的沸• 石如一般果要是求低在温高合成温，高而低压水条含件量的下沸，石一作般为要求反高应温合介成质。的 水 在超 临 界 状 态 下， 利 用 水 和 反应 物 在 高 温 高压 ( 1 00 0 ℃ ， 0 .3 G Pa) 1p4H0升-1高80会ºC缩下短2成4水小核时时热间条，件加快下晶的化速特度殊，但性同质时会进降行低产的率合。成 为 超 临 界 合 成 反 应 。
水热合成与其它合成法的差别：
• 利用水热法合成出来的粉末一般结晶度非常高，并且通过优化 合成条件可以不含有任何结晶水。
• 它同其他的溶液法粉末合成技术相比，例如溶胶一凝胶（sol－ gel）法以及化学沉淀法，具有明显的区别：从合成条件来说， 主要区别在于它们的合成温度和压力明显不同。水热法的温度 范围一般在100～374℃（水的临界温度）之间，压力从环境压 力到 21.7 Mpa（水的临界压力）。不需煅烧可直接获得粉体， 相比之下，溶胶一凝胶和化学沉淀法一般都需要600℃以上煅 烧才能得到陶瓷粉末。
• 这一类合成方法有时也被称为水热反应合成，以区别普通的仅 仅是溶质再结晶过程的水热合成。不过它们的界限经常非常模 糊。
水热法合成的主要驱动力
• 水热法合成陶瓷粉末的主要驱动力是氧化物在不同状态下溶解 度的不同。
例如普通的氧化物粉末（有较高的晶体缺陷密度）、无 定型氧化物粉末、氢氧化物粉末、溶胶－凝胶粉末等在溶剂中 的溶解度一般比高结晶度、低缺陷密度的粉末溶解度大。在水 热反应的升温升压过程中，前者的溶解度不断增加，当达到一 定的浓度时，就会沉淀出后者。
• 因此水热法粉末合成的过程实质上就是一个溶解／再结晶的过 程。
分类
研究表明这些沸石的生成是通过硅酸盐物种围绕有机阳离子聚合并生成三维结构的。
,且2反00应2,后14需(2等1按)高, 1温压53釜度7完-1划5全4冷0分. 却：后才可打开，以防压力突然释放，热液外溅造成危险。 人但工这水 并晶不、是刚说• 玉在如、中方性按解或水石酸、性热红溶与锌液矿中溶、就剂蓝无石法热棉进反等行应上水百热进种合行以成上。的晶温体的度生来长都划已分经发，展可到分工业为化亚的规临模界。 和 超 临 界 合 成 反 应 。 图水3热-1法7的所温得度同• 范心在围纳一米较般电低在缆1的的0S0温E～M3度和74T℃范E（M围照水片的( 1临0界0温～度）2之4 0间℃，压) 力属从于环亚境压临力界到 2合1. 成 高水含量的沸• 石如一般果要是求低在温高合成温，高而低压水条含件量的下沸，石一作般为要求反高应温合介成质。的 水 在超 临 界 状 态 下， 利 用 水 和 反应 物 在 高 温 高压 ( 1 00 0 ℃ ， 0 .3 G Pa) 1p4H0升-1高80会ºC缩下短2成4水小核时时热间条，件加快下晶的化速特度殊，但性同质时会进降行低产的率合。成 为 超 临 界 合 成 反 应 。
水热法—溶剂热法合成一维纳米材料
该法往往只是 用于氧化物材 料及少数一些 对水不敏感的 硫化物的制备
溶剂 热法
2.1 介质的选择
反应物充分 溶解 产物不能同 溶剂作用 副反应尽量 少 溶剂与产物 易于分离 相似形容原理
反应物水解的不能用水作溶剂 与空气中氧发生反应的，在惰 性气氛中反应
介质 选择
3 文献阅读
3.1 水热法合成氯化磷酸锶纳米线
3.1.3
结 果 与 讨 论
三相：氯化磷酸锶 相，锶磷磷灰石相， 磷酸氢锶相
a.20% 1,4-二氧六环；b.未添加二氧六环
3.1.3结果与讨论
氯化磷酸锶纳米线长 约1.4370.6 mm 直径 约31712nm 长宽比 52.28729.41.
加入20%的1,4-二氧己环制备纳米线的TEM分析
3.1.3结果与讨论
4 前景与展望
水热法溶剂热法拥有无毒、对环境无污染的优点， 因此，成为合成一维纳米材料的一个重要研究方向。但 是很多一维纳米材料的水热法溶剂热法制备研究还处于 阶段，其工艺参数还有待进一步完善。 水热法溶剂热法的研究必将对材料制备领域，航空 航天，生物医学等诸多领域产生重要的影响。
Thank you
3.1.1 本文研究意义
氯化磷酸锶在结构上和磷酸锶、锶羟磷灰石相似，磷酸锶类似 于磷酸钙，有很好的生物相容性，在外科，骨骼治疗和临床方面有 潜在的应用价值。而一维纳米材料又优异的机械性能和生物活性， 因此有广阔的应用前景。 本实验研究的是含锶的骨骼粘合剂，具有低毒性，低凝固温度， 刺激骨骼接缝处生长的作用。 目前，氯化磷酸锶已由：微乳液法、模板法、各向异性法合成。 模板法和微乳液法分别受铝和表面活性剂的污染；各向异性法产率 低。 本实验研究了一种新奇的方法合成氯化磷酸锶，并探究了1,4— 二氧己环对合成高深宽比纳米线的影响。对大规模生产骨高纯度骼 粘合剂有重要意义。
水热与溶剂热技术
• 由于水热与溶剂热化学的可操作性和可调 变性，因此成为衔接合成化学和合成材料 物理性质之间的桥梁。 • 随着水热与溶剂热合成化学研究的深入， 开发的水热与溶剂热合成反应已有多种类 型。基于这些反应而发展起来的水热与溶 剂热合成方法与技术具有其它合成方法无 法替代的特点，显示出广阔的发展前景。
水热与溶剂热合成法的技术特点
• 由于在水热与溶剂热条件下反应物反应性能的改 变、活性的提高，水热与溶剂热合成方法有可能 代替固相反应以及难于进行的合成反应，并产生 一系列新的合成方法。 • 由于在水热与溶剂热条件下中间态、介稳态以及 特殊物相易于生成，因此能合成与开发一系列特 种介稳结构、特种凝聚态的新合成产物。 • 能够使低熔点化合物、高蒸气压且不能在融体中 生成的物质、高温分解相在水热与溶剂热低温条 件下晶化生成。
• 在300°C，dliq. = 0.75 gcm-3, 而dgas = 0.05 gcm-3 随T上升， dliq.逐渐减小， dgas逐渐增 大。当T = TC = 374 °C时， dgas= dliq.= 0.321 gcm-3 (临界水)。当T > TC时，只有气 态水存在，叫做超临界supercritical)水或流 体(fluid)水。T < Tc时的水叫亚临界 (subcritical)水。
实验室常用水热釜
理想水热釜的特点
常用压力容器
常用内衬材料
高压容器的分类
• 按密封方式分类：自紧式高压釜；外紧式高压釜。 • 按密封的机械结构分类：法兰盘式，内螺塞式， 大螺帽式，杠杆压机式。 • 按压强产生分类：内压釜：靠釜内介质加温形成 压强，根据介质填充计算压强。外压釜：压强由 釜外加入并控制。 • 按设计人名分类：Morey釜（莫里釜）； Smith釜 （斯密斯釜）；Tuttle釜（塔特尔釜或冷封试管 高压釜）；Barnes釜（巴恩斯釜或巴恩斯摇摆反 应器）。
水热与溶剂热合成法
强烈对流，在生长区(低温
区)形成过饱和溶液
成核
形核
9
5.2 纳米晶粒的形成过程 （p7） （1）生长基元与晶核的形成
满足线度和几何构型要求时，生成晶核 （2）生长基元在固-液生长界面上的吸附与运动
生长基元运动到固-液生长界面并被吸附， 在界面上迁移运动 （3）生长基元在界面上的结晶或脱附
10
5.3 水热反应的成核特征 1、成核速率随着过冷程度即亚稳性的增加而增加 2、存在一个诱导期，在此期间不能检测出成核 3、组成的微小变化可引起诱导期的显著变化 4、成核反应的发生与体系的早期状态有关
单晶培育: 从籽晶培养大单晶。
7
【例】水热法制备Ag纳米粒子
5ml 0.02M AgNO3 ag和5mL 0.02M NaCl ag，加入到30mL 蒸馏水中，搅拌生成AgCl胶体，然后将0.2mmol的葡萄糖 溶在上述胶体溶液中，移入内衬Teflon的50mL合成弹中， 在加热炉中180°C下保持一段时间，空气中冷却至室温， 蒸馏水和酒精冲洗银灰色沉淀，真空60 °C干燥2小时。
第三章 水热与溶剂热合成法
1
第一节 水热合成法合成原理
p19
一、水热合成的概念 (Hydrothermal Synthesis)
1.1 原理
在特制的密闭反应容器里，采用水溶液作为反应
介质，对反应容器加热，创造一个高温、高压的
反应环境，使通常难溶或不溶的物质溶解并重结
晶。
2
1.2 水热合成的温度范围 常温~1100°C；压强范围: 1~500MPa
（1）低温水热合成：100°C以下； 沸石的合成
（2）中温水热合成：100—300°C； 经济有效的合成区域
（3）高温高压水热合成：300°C以上； 单晶生长、特种结构的化合物
材料合成与制备 第2章 水热与溶剂合成
的晶核稳定条件下，通过晶核生长、发育才能长成比较完整的晶体。 在晶体生长初期，溶液中形成许多大小不等,与结晶结构类似的基 元团,这种基元团并不稳定,成为晶胚；晶胚不断吸收溶液中的溶质 原子而长大，形成具有一定临界大小的晶核，继而发育成完整的晶 体，这就是成核过程，是系统Gibbs自由能降低的过程。
晶核的形成包含了液-固相的转变及形成新的固-液界面，晶体 形成总的自由能变化为：G Gs Gv
常用的溶剂有：乙二胺、甲醇、乙醇、二乙胺、三乙胺、吡啶、 苯、甲苯、二甲苯、二甲基乙烷、苯酚、氨水、四氯化碳、甲酸等。
与水热反应相比，溶剂热法具有以下优点： (1)在有机溶剂中进行的反应能够有效地抑制产物的氧化过程或水 中氧的污染。 (2) 溶剂热法扩大了原料的选择范围，如氟化物、氮化物及硫属化 合物等均可作为溶剂热反应的原材料，同时，非水溶剂在亚临界或超 临界状态下独特的物理化学性质极大地扩大了所能制备的目标产物的 范围。 (3)由于有机溶剂的低沸点，在同样的条件下，它们可以达到比水 热合成更高的气压，从而有利于产物的结晶。
晶核临界半径： r 2
Gv
2）晶体生长理论 晶体生长理论主要研究晶体结构内部、晶体生长条件、晶体
生长状态以及晶体性能四者之间的关系。从微观讲,晶体生长是一 个基元过程，包括以下步骤：
(1)基元的形成 (2)基元在生长界面吸附 (3)基元在界面运动 (4)基元在界面上结晶或脱附
从宏观讲,晶体生长是晶体与环 体界面向流体的推动的过程。驱 动力所做的功为:
(4)由于较低的反应温度，反应物中结构单元可以保留到产物 中，且不受破坏，同时，有机溶剂官能团和反应物或产物作用，生 成某些新型在催化和储能方面有潜在作用的材料。
(5)非水溶剂的种类繁多，其本身的一些特性，如极性与非极 性、配位络合作用、热稳定性等，为人们认识化学反应的实质和晶 体生长的特征，提供了许多值得研究和探索的线索。
晶核的形成包含了液-固相的转变及形成新的固-液界面，晶体 形成总的自由能变化为：G Gs Gv
常用的溶剂有：乙二胺、甲醇、乙醇、二乙胺、三乙胺、吡啶、 苯、甲苯、二甲苯、二甲基乙烷、苯酚、氨水、四氯化碳、甲酸等。
与水热反应相比，溶剂热法具有以下优点： (1)在有机溶剂中进行的反应能够有效地抑制产物的氧化过程或水 中氧的污染。 (2) 溶剂热法扩大了原料的选择范围，如氟化物、氮化物及硫属化 合物等均可作为溶剂热反应的原材料，同时，非水溶剂在亚临界或超 临界状态下独特的物理化学性质极大地扩大了所能制备的目标产物的 范围。 (3)由于有机溶剂的低沸点，在同样的条件下，它们可以达到比水 热合成更高的气压，从而有利于产物的结晶。
晶核临界半径： r 2
Gv
2）晶体生长理论 晶体生长理论主要研究晶体结构内部、晶体生长条件、晶体
生长状态以及晶体性能四者之间的关系。从微观讲,晶体生长是一 个基元过程，包括以下步骤：
(1)基元的形成 (2)基元在生长界面吸附 (3)基元在界面运动 (4)基元在界面上结晶或脱附
从宏观讲,晶体生长是晶体与环 体界面向流体的推动的过程。驱 动力所做的功为:
(4)由于较低的反应温度，反应物中结构单元可以保留到产物 中，且不受破坏，同时，有机溶剂官能团和反应物或产物作用，生 成某些新型在催化和储能方面有潜在作用的材料。
(5)非水溶剂的种类繁多，其本身的一些特性，如极性与非极 性、配位络合作用、热稳定性等，为人们认识化学反应的实质和晶 体生长的特征，提供了许多值得研究和探索的线索。
水热法和溶剂热法的区别
溶剂热法是在水热法的基础上发展起来的，指密闭体系如高压釜内，以有机物或非水溶媒为溶剂，在一定的温度和溶液的自生压力下，原始混合物进行反应的一种合成方法。
它与水热反应的不同之处在于所使用的溶剂为有机物而不是水。
水热法往往只适用于氧化物功能材料或少数一些对水不敏感的硫属化合物的制备与处理，涉及到一些对水敏感(与水反应、水解、分解或不稳定)的化合物如Ⅲ一V族半导体、碳化物、氟化物、新型磷(砷)酸盐分子筛三维骨架结构材料的制备与处理就不适用，这也就促进了溶剂热法的产生和发展。
另外，物相的形成、粒径的大小、形态也能够控制，而且，产物的分散性较好。
在溶剂热条件下，溶剂的性质（密度、粘度、分散作用)相互影响，变化很大，且其性质与通常条件下相差很大，相应的，反应物（通常是固体）的溶解、分散过及化学反应活性大大的提高或增强。
这就使得反应能够在较低的温度下发生。
水热法（Hydrothermal）是19 世纪中叶地质学家模拟自然界成矿作用而开始研究的。
1900 年后科学家们建立了水热合成理水热法论,以后又开始转向功能材料的研究。
目前用水热法已制备出百余种晶体。
水热法又称热液法,属液相化学法的范畴。
是指在密封的压力容器中,以水为溶剂,在高温高压的条件下进行的化学反应。
水热反应依据反应类型的不同可分为水热氧化、水热还原、水热沉淀、水热合成、水热水解、水热结晶等。
其中水热结晶用得最多。
在这里简单介绍一下它的原理: 水热结晶主要是溶解———再结晶机理。
首先营养料在水热介质里溶解,以离子、分子团的形式进入溶液。
利用强烈对流(釜内上下部分的温度差而在釜内溶液产生) 将这些离子、分子或离子团被输运到放有籽晶的生长区(即低温区) 形成过饱和溶液,继而结晶。
溶剂热法（Solvothermal）是将反应物按一定比例加入溶剂，然后放到高压釜中以相对较低的温度反应。
在这种方法中，溶剂处在高于其临界点的温度和压力下，可以溶解绝大多数物质，从而使常规条件下不能发生的反应可以进行，或加速进行。
水热与溶剂热法
➢ 由于在水热与溶剂热条件下反应物反应性能的改 变、活性的提高，水热与溶剂热合成方法有可能 代替固相反应以及难于进行的合成反应，并产生 一系列新的合成方法。
➢ 水热和溶剂热条件下中间态、介稳态以及特殊物 相易于生成，合成和开发一系列特种介稳结构、 特种凝聚态的新合成产物。
5
§ 4.1 水热与溶剂热合成基础
反应。制备含有OH-、 F- 、S2-等挥发性物 质的陶瓷材料。
21
§ 4.1 水热与溶剂热合成基础
反应的基本类型
(14) 反应烧结 在水热和溶剂热条件下同时进行化学
反应和烧结反应。氧化铬、单斜氧化锆、 氧化铝－氧化锆复合体的制备。
22
§ 4.1 水热与溶剂热合成基础
反应的基本类型
(15) 水热热压反应 材料固化与复合材料的生成反应 放射性废料处理、特殊材料的固化成型、
41
之后，Sugimoto等人报道了在水和有 机如甲醇、丙醇和乙醇胺的混合物中合成了 ⅠSⅠ系列高硅沸石。1987年，Van Erp.等 人也报道了非水体系中沸石的合成，所使用 的溶剂有乙二醇，甘油，DMSO、环丁砜、 C5~C7醇、乙醇和吡啶。
42
1987年，吉林大学徐如人院士及其研究 集体对NaOH-SiO2—EG体系进行了深入的研 究，改进了晶化条件，获得了全硅方钠石单 晶、Silicalite-1,ZSM-39和ZSM-48,并进行了 单晶X线结构分析，同时详细地研究了全硅方 钠石的晶化机理。他们在新型微孔晶体的非 水合成方法做了大量的研究工作，于1992年 报道了国际最大微孔（20元环）晶体JDF-20 的溶剂热合成工作。
43
MCM－48中孔分子筛的合成
1992年,首次报道M41S中孔分子筛合成之后， 准晶态M41S系列中孔分子筛受到了人们的广泛关 注，“中孔硅分子筛的结构和性能介于无定型无 机多孔材料(如无定形硅铝酸盐)和具有晶体结构的 无机多孔材料(如沸石分子筛)之间”其主要特征 为:(1)具有规则的孔道结构;(2) 孔径分布狭窄;(3) 颗粒具有规则的外形,且在微米尺度内保持高度的 孔道有序性。
➢ 水热和溶剂热条件下中间态、介稳态以及特殊物 相易于生成，合成和开发一系列特种介稳结构、 特种凝聚态的新合成产物。
5
§ 4.1 水热与溶剂热合成基础
反应。制备含有OH-、 F- 、S2-等挥发性物 质的陶瓷材料。
21
§ 4.1 水热与溶剂热合成基础
反应的基本类型
(14) 反应烧结 在水热和溶剂热条件下同时进行化学
反应和烧结反应。氧化铬、单斜氧化锆、 氧化铝－氧化锆复合体的制备。
22
§ 4.1 水热与溶剂热合成基础
反应的基本类型
(15) 水热热压反应 材料固化与复合材料的生成反应 放射性废料处理、特殊材料的固化成型、
41
之后，Sugimoto等人报道了在水和有 机如甲醇、丙醇和乙醇胺的混合物中合成了 ⅠSⅠ系列高硅沸石。1987年，Van Erp.等 人也报道了非水体系中沸石的合成，所使用 的溶剂有乙二醇，甘油，DMSO、环丁砜、 C5~C7醇、乙醇和吡啶。
42
1987年，吉林大学徐如人院士及其研究 集体对NaOH-SiO2—EG体系进行了深入的研 究，改进了晶化条件，获得了全硅方钠石单 晶、Silicalite-1,ZSM-39和ZSM-48,并进行了 单晶X线结构分析，同时详细地研究了全硅方 钠石的晶化机理。他们在新型微孔晶体的非 水合成方法做了大量的研究工作，于1992年 报道了国际最大微孔（20元环）晶体JDF-20 的溶剂热合成工作。
43
MCM－48中孔分子筛的合成
1992年,首次报道M41S中孔分子筛合成之后， 准晶态M41S系列中孔分子筛受到了人们的广泛关 注，“中孔硅分子筛的结构和性能介于无定型无 机多孔材料(如无定形硅铝酸盐)和具有晶体结构的 无机多孔材料(如沸石分子筛)之间”其主要特征 为:(1)具有规则的孔道结构;(2) 孔径分布狭窄;(3) 颗粒具有规则的外形,且在微米尺度内保持高度的 孔道有序性。
水热与溶剂热 1
13
图 所得ZnS产物的SEM照片：(a, b)ZnS纳米带，V水/V 二乙基三胺=1:2.5；(c)ZnS纳米片，V水/V二乙基三胺=1:1；(c)ZnS 纳米球，V水/V二乙基三胺 = 4 Small, 2005, 1(3), 320-325.
14
二、纳米管的水热、溶剂热合成
A. W. Xu等以Dy2O3粉末为原料，在160°C的高压釜 中反应48h，成功地制得了Dy(OH)3纳米管，并在 450°C下灼烧6h，使Dy(OH)3纳米管成功地转变成 Dy2O3纳米管。利用同样的方法，该课题组还成功地 获得其他稀土氢氧化物和相应的氧化物纳米管，包括 Tb(OH)3、Y(OH)3和Tb4O7、Y2O3纳米管。
19
Y. Xie等采用表面活性剂辅助的乙醇热路线成功地制 备了PbX(OH) (X=Cl, Br, I)微管。工艺过程如下：将 PbAc2· 2O、NaX(X=Cl, Br, I)、Triton X-100按摩 2H 比1:2:1依次加入含有乙醇的反应釜中，然后在180° 下分别反应72、48、12小时，即可获得产物。
40
2.4水热与溶剂热合成存在的问题
无 法 观察 晶 体生 长 和材 料 合成 的 过程 ， 不 直
观。
设 备 要求 高 耐高 温 高压 的 钢材 ， 耐腐 蚀 的 内
衬、技术难度大温压控制严格、成本高。
安 全 性差 ， 加热 时 密闭 反 应釜 中 流体 体 积 膨
胀，能够产生极大的压强，存在极大的安全隐
12
S. H. Yu等以水和二乙基三胺(DETA)的混合溶剂为反 介质，Zn(NO3)2· 2O和NH2CSNH2分别为锌源和硫 6H 源，于180°C下反应12h成功地制备了ZnS纳米带。 显示，改变水和二乙基三胺的体积比，可以控制终产 的形貌：水/二乙基三胺为1:2.5时，产物为纳米带； 积比为1或4时，产物分别为纳米片组成的球形花或纳 球；当溶剂中二乙基三胺进一步增加时，将获得包覆 ZnS/DETA复合材料的ZnS纳米带。
水热与溶剂热精品文档55页
水热与溶剂热合成
第一节 水热法和溶剂热法 第二节 水热与溶剂热条件下介质的性质 第三节 化合物在水热溶液中的溶解度 第四节 水热合成中材料的形成机理 第五节 水热与溶剂热的基本反应类型 第六节 水热与溶剂热合成技术
2020/3/25
1
第一节
水热法和溶剂热法
2020/3/25
2
1.1 水热法
（8）提取反应 在水热与溶剂热条件下从化合物 (或矿物)中提取金属的反应。例如：钾矿石中钾 的水热提取，重灰石中钨的水热提取。
2020/3/25
42
（9）氧化反应 金属和高温高压的纯水、水溶液、 有机溶剂得到新的氧化物、配合物、金属有机化 合物的反应，超临界有机物种的全氧化反应。例 如：
Cr+H2O → Cr2O3+H2
2020/3/25
23
2.3 水热反应具有的三个特征
1. 使得重要离子间的反应加速。 2. 使得水解反应加剧。 3. 使得氧化还原电势发生明显变化。
2020/3/25
24
2.4 溶剂热反应中溶剂的作用
2020/3/25
25
2.5 选择溶剂的原则
2020/3/25
26
202Байду номын сангаас/3/25
27
第三节
化合物在水热溶液中的溶解度
2020/3/25
28
2020/3/25
29
2020/3/25
30
3.1 矿化剂
2020/3/25
31
2020/3/25
32
第四节 水热合成中材料的形成机理
33
2020/3/25
4.1 水热条件下晶体生长步骤
2020/3/25
第一节 水热法和溶剂热法 第二节 水热与溶剂热条件下介质的性质 第三节 化合物在水热溶液中的溶解度 第四节 水热合成中材料的形成机理 第五节 水热与溶剂热的基本反应类型 第六节 水热与溶剂热合成技术
2020/3/25
1
第一节
水热法和溶剂热法
2020/3/25
2
1.1 水热法
（8）提取反应 在水热与溶剂热条件下从化合物 (或矿物)中提取金属的反应。例如：钾矿石中钾 的水热提取，重灰石中钨的水热提取。
2020/3/25
42
（9）氧化反应 金属和高温高压的纯水、水溶液、 有机溶剂得到新的氧化物、配合物、金属有机化 合物的反应，超临界有机物种的全氧化反应。例 如：
Cr+H2O → Cr2O3+H2
2020/3/25
23
2.3 水热反应具有的三个特征
1. 使得重要离子间的反应加速。 2. 使得水解反应加剧。 3. 使得氧化还原电势发生明显变化。
2020/3/25
24
2.4 溶剂热反应中溶剂的作用
2020/3/25
25
2.5 选择溶剂的原则
2020/3/25
26
202Байду номын сангаас/3/25
27
第三节
化合物在水热溶液中的溶解度
2020/3/25
28
2020/3/25
29
2020/3/25
30
3.1 矿化剂
2020/3/25
31
2020/3/25
32
第四节 水热合成中材料的形成机理
33
2020/3/25
4.1 水热条件下晶体生长步骤
2020/3/25
水热法和溶剂热法专业知识讲座
水热与溶剂热合成的介质选择 （1）相似相容原理 （2）溶剂化能和Born方程式
20
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
所谓相似相容原理就是“溶质分子若与溶剂 分子的组成结构、物理性质及化学性质相近 则其溶解度大
21
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
不同填充度下晶体生长速率对数与反应温度倒数的关系，填充度一 定时，反应温度越高，晶体生长速率越大，反应温度相同时填充度 越大，体系压力越高，晶体生长速率越大。
35
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
温度梯度与反应速率的关系，在一定温度和填充度下，温差越大，反应速率越 36 大
当溶解于溶剂的溶质以离子状态存在时
离子晶体
必须克服离子晶格中的正负 离子间的作用力
共价化合物
必须使共价键发生异裂作用
这两种作用都必须消耗很大的能量，因此溶质和 溶剂的作用必须很大才能使溶质溶解于溶剂，这 种溶质和溶剂的相互作用就是溶剂化能。
22
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
2.2.3 反应机理当之-处“原，请位联结系本晶人或’’”网站删除。
前驱物脱去 羟基或脱水 原子原位重排
结晶态
13
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
2.3水热与溶当之剂处热，合请联成系方本人法或的网适站删用除范。 围
20
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
所谓相似相容原理就是“溶质分子若与溶剂 分子的组成结构、物理性质及化学性质相近 则其溶解度大
21
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
不同填充度下晶体生长速率对数与反应温度倒数的关系，填充度一 定时，反应温度越高，晶体生长速率越大，反应温度相同时填充度 越大，体系压力越高，晶体生长速率越大。
35
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
温度梯度与反应速率的关系，在一定温度和填充度下，温差越大，反应速率越 36 大
当溶解于溶剂的溶质以离子状态存在时
离子晶体
必须克服离子晶格中的正负 离子间的作用力
共价化合物
必须使共价键发生异裂作用
这两种作用都必须消耗很大的能量，因此溶质和 溶剂的作用必须很大才能使溶质溶解于溶剂，这 种溶质和溶剂的相互作用就是溶剂化能。
22
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
2.2.3 反应机理当之-处“原，请位联结系本晶人或’’”网站删除。
前驱物脱去 羟基或脱水 原子原位重排
结晶态
13
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
2.3水热与溶当之剂处热，合请联成系方本人法或的网适站删用除范。 围
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
水热法与溶剂热法
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
水热法与溶剂热法
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
