路基是指修建在路面或地面上的一层基础结构，常见的路基形式主要有以下几种：
1. 石方路基：由石块或石头铺设而成的路基，主要用于较小的道路和农村道路。
2. 硬土路基：由黏土、粘土等较硬的土壤填筑而成的路基，通常用于一般公路和城市道路。
3. 砂石路基：由砂石、砂质土等松散的材料填筑而成的路基，通常用于公路、高速公路等。
4. 砂浆路基：在路面下部铺设砂浆或混凝土层，以加强路基的承载能力，主要用于高速公路、桥梁等重要道路。
5. 水泥混凝土路基：由水泥混凝土铺设而成的路基，通常用于高速公路、高架桥等。
6. 焦煤灰路基：以焦煤灰为主要成分的材料填筑而成的路基，可用于一般公路等。
以上是常见的几种路基形式，根据道路的不同等级和设计要求，选择合适的路基形式可以提高路面的承载能力和耐久性。
路基结构设计
浙江理工大学
四、挡土墙设计
（2） 半重力式挡土墙使用条件：适用于不宜采用重力挡土墙的地下 水位较高或较软弱的地基上，墙高不宜超过5m。
（3） 悬臂式挡土墙使用条件：宜在石料缺乏、地基承载力较低的填 方采用，墙高不宜超过5m
（4） 扶臂式挡土墙使用条件：宜在石料缺乏、地基承载力较低的路 段采用，墙高不宜超过15m
浙江理工大学
四、挡土墙设计
（5） 墙趾台阶：当墙高较 大时，为了提高挡土墙抗倾覆能力， 可以加设墙趾台阶。墙趾台阶的高宽 比可以取 h : a 2 :1,a 20cm
墙趾台阶
浙江理工大学
四、挡土墙设计
（6） 设置伸缩缝：重力式挡土墙应每间隔10~20m设置一道伸缩 缝。当地基有变化时宜加设沉降缝。在挡土结构的拐角处，应采取加强的 构造措施。
路基边坡
浙江理工大学
一、路基基本构造
4、路拱：为迅速地排除路面上的积水需将路面做成一定的横向坡度，
称为路拱横坡。
路拱横坡坡度度的确定既要保证排水通畅又要保证行车安全，路拱横坡坡度
一般依照路面类型和当地自然条件而定。一般情况下，路拱横坡的取值可以
参照表4-2-3确定。
表4-2-3 路拱横坡的取值
路面类型
（2） 墙背的倾斜方式：墙背倾斜形式应根据使用要求、地形和施工 条件等因素综合考虑确定。
浙江理工大学
四、挡土墙设计
（3） 墙面坡度选择：当墙前地面陡时，墙面可取1：0.05~1：0.2的 仰斜坡度，也采用直立墙面。当墙前地形较为平坦时，对中高挡土墙，墙面 坡度可较缓，但不宜缓于1:0.4。
（4） 基底坡度：为增加挡土墙身的抗滑稳定性，重力式挡土墙可以 在基底设置逆坡，但逆坡坡度不宜过大，以免墙身与基底下的三角形土体一 起滑动。对于土质地基的基底逆坡坡度不宜大于1:10；对于岩质地基，基底 逆坡坡度不宜大于1：5。
路基本体结构组成,每一部分设计要点
路基本体结构组成,每一部分设计要点路基基本体结构是公路工程中的重要组成部分。
它主要由路基填方区、路基排水系统、路基护坡、路肩等部分组成。
以下是路基基本体结构的各部分设计要点：一、路基填方区：路基填方区是路基的基础，其设计要点应注意以下几点：1.填方区的区划应按照填方高度和填方工艺分段确定。
2.填方过程中，填方土要先进行分类、筛选、配合，以保证填方土的均匀性和工程质量。
3.填方高度应根据地形、土壤条件等环境因素和工程要求确定，填方高度不能过高或过低。
4.填方土的压实度应按规定的标准和方法进行验收，在填方区的土压实度达到一定要求后方可进行下一步工序。
二、路基排水系统：路基排水系统是路基工程的重要组成部分，其设计要点应注意以下几点：1.路基排水系统应按照设计要求进行排水管道的布置和施工，以保证排水管道的通畅和排水效果。
2.排水系统有雨水和地下水两种，其中雨水排水应采用透水路面和排水沟等措施，地下水排水可采用排水井等。
3.路基排水系统中的排水设施和管道应符合相应的规范，同时要对排水设施进行清理和维护，以保证其功能正常。
三、路基护坡：路基护坡是路基工程中的重要组成部分，其设计要点应注意以下几点：1.护坡的类型要与路基高程相对应，不同的路基高程要采用不同的护坡类型。
2.护坡材料的选择应根据当地的土质情况和坡度情况进行选择，并严格按照设计和施工要求进行。
3.在施工过程中要注意护坡的夯实和稳定性，避免因为施工不规范导致护坡失效。
四、路肩：路肩是路基工程的重要组成部分，其设计要点应注意以下几点：1.路肩的宽度应根据路基的类型和等级进行确定，设置合理的路肩宽度有利于提高车辆通过的安全性和舒适性。
2.路肩材料的选择应符合当地的规定，同时在施工过程中要注意夯实和稳定性的要求。
3.路肩的施工应严格按照建设标准和规范进行，确保路肩的质量和安全性。
综上所述，路基基本体结构的组成部分都具有各自的重要性，并要针对不同要点进行细致的设计和施工。
简述高速铁路路基结构
简述高速铁路路基结构
高速铁路路基结构是支撑和保护高速铁路铺轨的重要组成部分。
它一般由路堤、路基和道床三部分构成。
首先，路堤是高速铁路路基的主要承载部分，是由填方或者挖方得到的土石料构成的人工土体。
为了确保路堤的稳定性和强度，通常需要进行地基处理，如软土地区的加固、土体加固等。
此外，路堤还需要考虑水文要求，例如排水设施的设置，以防止长期积水对路基造成影响。
其次，路基是高速铁路路基结构的中间层，主要由砂、砾石等材料构成。
路基的作用是分散路堤的荷载，保证高速铁路的平稳运行。
它还可以承受一定的水平和垂直变形，降低因地震、温度等因素引起的影响。
最后，道床是高速铁路路基结构的最上层，是铺设轨道的基础。
道床通常由石子、碎石等材料构成，通过压实和振实来提高强度和稳定性。
道床的设计还需考虑排水、防冻和隔音等因素，以确保高速铁路的安全和舒适性。
除了上述三个部分，高速铁路路基结构还包括边坡、排水设施和防护结构。
边坡的设计和施工是为了防止土体滑坡和侵蚀，同时也能保护
铁路线路的稳定性。
排水设施的设置可以有效排除降雨和地下水对路基的影响，保持路基的干燥和稳定。
防护结构主要包括挡墙、挡土墙等，用于抵抗外部荷载和确保路基的完整性。
总而言之，高速铁路路基结构是确保铁路线路平稳运行和安全的重要组成部分。
它的设计和施工需要考虑各种因素，如土质条件、水文要求、地震影响等，以确保高速铁路的稳定性和舒适性。
同时，路基结构中的边坡、排水设施和防护结构也起到重要的保护作用。

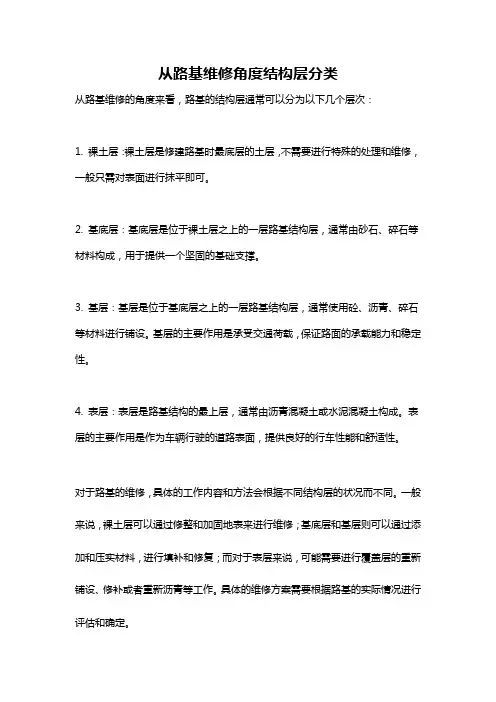

从路基维修角度结构层分类
从路基维修角度结构层分类
从路基维修的角度来看，路基的结构层通常可以分为以下几个层次：
1. 裸土层：裸土层是修建路基时最底层的土层，不需要进行特殊的处理和维修，一般只需对表面进行抹平即可。
2. 基底层：基底层是位于裸土层之上的一层路基结构层，通常由砂石、碎石等材料构成，用于提供一个坚固的基础支撑。
3. 基层：基层是位于基底层之上的一层路基结构层，通常使用砼、沥青、碎石等材料进行铺设。
基层的主要作用是承受交通荷载，保证路面的承载能力和稳定性。
4. 表层：表层是路基结构的最上层，通常由沥青混凝土或水泥混凝土构成。
表层的主要作用是作为车辆行驶的道路表面，提供良好的行车性能和舒适性。
对于路基的维修，具体的工作内容和方法会根据不同结构层的状况而不同。
一般来说，裸土层可以通过修整和加固地表来进行维修；基底层和基层则可以通过添加和压实材料，进行填补和修复；而对于表层来说，可能需要进行覆盖层的重新铺设、修补或者重新沥青等工作。
具体的维修方案需要根据路基的实际情况进行评估和确定。
铁路路基的基本形式
铁路路基是铁路线路的基础结构，它支撑和固定铁轨，并分散列车的荷载，确保铁路的平稳和安全运行。
铁路路基的基本形式通常包括以下几种：
直线路基：直线路基是铁路线路上的一段直线段落，没有明显的弯曲或曲线。
它通常用于连接不同地点之间的长距离铁路段，使列车可以以高速行驶。
曲线路基：曲线路基是铁路线路上的曲线段落，用于改变列车行驶的方向。
曲线路基的半径和曲线长度可以根据需要进行设计，以满足列车的曲线半径要求。
过渡曲线：过渡曲线是直线路基与曲线路基之间的过渡段，用于平稳地过渡列车的行驶方向和速度。
它通常包括缓和的曲线和过渡道，以减小列车的冲击和振动。
高架路基：高架路基是铁路线路建在高架桥或梁上的部分，通常用于跨越河流、道路、山脉等地形障碍。
高架路基可以提高线路的稳定性，并减少地形对铁路的影响。
隧道路基：隧道路基是铁路线路建在地下隧道内的部分，通常用于穿越山脉或城市区域。
隧道路基可以提供列车行驶的通道，并保护线路免受外部环境的影响。
堤路基：堤路基是通过填土或其他材料构建的路基，通常用于穿越水域或低洼地区。
堤路基可以提高线路的高度，防止洪水或涝水对铁路的影响。
削减路基：削减路基是通过削减地表或挖掘来构建的路基，通常用于降低线路的高度，以适应地形要求。
枕木和轨道：铁路路基上铺设有枕木和铁轨，枕木用于支撑铁轨，铁轨上行驶的列车则由轨道提供支撑和导向。
这些基本形式的铁路路基根据不同的地理和工程要求在铁路线路上交替出现，以确保铁路的安全、平稳和高效运行。
铁路工程师根据具体的项目和地理条件来设计和构建适当形式的路基。
路基的基本构造
路基的基本构造（1）高于原地面的填方路基称为路堤，低于原地面的挖方路基称为路堑。
路面底面以下80cm范围内的路基部分称为路床。
（2）路基的基本要求：①路基结构物的整体必须具有足够的稳定性。
②路基必须具有足够的强度、刚度和水温稳定性。
（3）路基形式①填方路基。
填土路基：宜选用级配较好的粗粒土作填料。
用不同填料填筑路基时，应分层填筑，每一水平层均应采用同类填料。
填石路基：指用不易风化的开山石料填筑的路堤。
砌石路基：砌石路基是指用不易风化的开山石料外砌、内填而成的路堤。
砌石顶宽采用0.8m，基底面以1:5向内倾斜，砌石高度为2~15m。
砌石路基应每隔15~20m设伸缩缝一道。
当基础地质条件变化时，应分段砌筑，并设沉降缝。
当地基为整体岩石时，可将地基做成台阶形。
护肩路基：坚硬岩石地段陡山坡上的半填半挖路基，当填方不大，但边坡伸出较远不易修筑时，可修筑护肩。
护肩应采用当地不易风化片石砌筑，高度一般不超过2m，其内外坡均直立，基底面以1:5坡度向内倾斜。
护脚路基：当山坡上的填方路基有沿斜坡下滑的倾向或为加固，收回填方坡脚时，可采用护脚路基。
护脚由干砌片石砌筑，断面为梯形，顶宽不小于1m，内外侧坡坡度可采用1:0.5~1:0.75，其高度不宜超过5m。
②挖方路基。
挖方路基分为土质挖方路基和石质挖方路基。
③半填半挖路基。
在地面自然横坡度陡于1:5的斜坡上修筑路堤时，路堤基底应挖台阶，台阶宽度不得小于1m，台阶底应有2%~4%向内倾斜的坡度。
分期修建和改建公路加宽时，新旧路基填方边坡的衔接处，应开挖台阶。
高速公路、一级公路，台阶宽度一般为2m。
土质路基填挖衔接处应采取超挖回填措施。
公路的路基基本组成部分
公路的路基基本组成部分公路路基是公路工程的基础结构，其基本组成部分包括路基本体、路基防护和加固结构物、路基排水设施等。
以下是对于这些组成部分的详细介绍：1.路基本体：路基本体是公路路基的主体，由天然土或岩石构成，经过挖掘、爆破或填筑等方式形成。
路基本体的基本要求是强度高、稳定性好，能承受车辆的载荷和自然环境的影响。
路基本体的类型根据填筑材料的不同可以分为土路基、石路基和土石混合路基。
2.路基防护和加固结构物：路基防护和加固结构物是为了防止路基受到自然环境的影响以及增强其稳定性而设置的。
这些结构物包括挡土墙、护坡、抗滑桩、锚索等。
挡土墙主要用于防止路基滑动和承受土压力；护坡用于防止路基坡面上的滑坡和崩塌；抗滑桩用于增加路基的稳定性；锚索则可以将路基固定在稳定的地层上。
3.路基排水设施：路基排水设施是保证路基不受水害影响的重要措施。
排水设施包括边沟、截水沟、排水沟、急流槽、暗沟等。
这些设施可以迅速地将路面的积水排出，防止水渗透到路基内部，同时还可以防止地下水对路基的影响。
除了以上三个组成部分外，公路路基还包括一些其他设施。
例如，在有冻害的路段，需要设置防冻层或保温层来防止冻胀的产生；在滑坡路段，需要设置抗滑桩或挡土墙等结构物来防止滑坡的发生。
总之，公路路基是公路工程的重要组成部分，其基本组成部分包括路基本体、路基防护和加固结构物、路基排水设施等。
这些组成部分相互作用、相互影响，构成了公路路基的整体结构体系，对公路工程的稳定性、安全性和使用性能具有重要影响。
在设计和施工过程中，需要对这些组成部分进行综合考虑和优化设计，以提高公路工程的整体性能和长期使用效果。
在设计和施工过程中，还需要考虑不同地区、不同地质条件和不同气候环境下公路路基的特点和要求。
例如，在山区公路中，需要考虑地形条件、岩土性质、地质构造等因素对路基的影响，采用合理的线路选择和结构设计方案；在沙漠、戈壁等地区，需要着重考虑风沙侵蚀对路基的影响，采取必要的防护措施；在冰冻地区，需要考虑防止冻胀的产生，采取适宜的防冻措施等等。
1 路基构造
第二节
路基横断面
（四）路基边坡 1．路堤边坡
• 路堤边坡坡度应根据填料的物理力学性质，边坡 高度和路堤基底的工程地质条件等确定。 • 如果路堤基底的情况良好，路堤边坡一般按规范 给出的表1－2进行设计。表中所规定的坡度值是 根据有代表性的普通填料的物理力学性质，考虑 列车荷载的作用，经过大量稳定检算，并结合已 成边坡的实践经验，综合分析而制定的。对于特 殊填方边坡高度太大的路基，则应另行个别设计。
图1-1
第二节
路基横断面
路基设计的主要内容
• 在进行路基设计时，先要进行横断面设计。路基 横断面设计要解决的主要问题是确定横断面各部 份的形状和尺寸，例如：路基面的形状和宽度， 路基边坡的形状和坡度，等等。 • 横断面确定以后，再全面综合考虑路基工程在纵 断面上的配合以及路基本体工程与其余各项工程 的配合等。例如：路堤与路堑的过渡、纵向排水 设计、挡土墙纵向设计等等。
第二节
路基横断面
（三）路基面的宽度 2．曲线加宽
• 双线或多线的曲线地段路基宽度除按单线在外侧 加宽外，其中心线间距也应加宽。这是因为如果 两线同时有列车进入曲线时，外线车辆的中部向 内偏移而内线车辆的头尾向外侧突出；此外，如 果两线的外轨超高度不同也有影响，因此，为了 满足限界的要求，线间距应比直线地段加宽。加 宽值根据几何关系计算，可查规范的曲线线间距 加宽表。
第一节
路基工程的组成及特点
公路路基设计规范标准
公路路基设计规范标准一、前言公路是国家经济建设的重要组成部分，路基作为公路工程中的重要组成部分，在公路建设的各个阶段起着至关重要的作用。
公路路基的设计规范标准，是为了确保公路使用的安全性、舒适性、经济性以及可持续性，而制定的一系列规范标准。
本文将对公路路基设计规范标准进行详细探讨。
二、路基结构在公路建设中，路基结构是指支撑路面的基础结构。
一般而言，路基结构是由底基层、底基层下铺和路面层组成。
底基层是指路基结构中最底下的一层，其作用是承受路基结构的载荷并分散到路基基础层。
底基层的厚度一般为200毫米。
底基层下铺是指在底基层之下的一层，其作用是避免底基层的不均匀承载。
底基层下铺的厚度一般为150毫米。
路面层是靠近路面的一层，其作用是直接承受车辆行驶时的荷载。
路面层的厚度一般为250毫米。
三、设计标准1. 设计荷载路基的设计荷载主要根据道路的等级和用途来确定。
公路按照车型，分为等级I~V，其中等级I是指轻型车，等级V是指大型载重车。
不同等级的公路设计荷载不同，通常情况下等级I的公路设计荷载为8吨，等级V的公路设计荷载为25吨。
2. 路基承载力路基承载力主要由所处地质环境、地下水位和土质、土层性质等因素决定。
根据路基承载力的不同，可以采用不同的设计方案和材料，以确保路基的稳定性和安全性。
3. 走向和横向坡度走向坡度是指公路纵向的坡度，主要包括上坡和下坡，以及公路曲线半径。
横向坡度是指公路横向的坡度，主要包括公路中心线和路边线的坡度。
在设计走向和横向坡度时，需要考虑车速、转向、滑动等因素。
4. 渠化设计公路渠化设计是指在道路两侧为排水而设的排水渠、排水沟等渠道的设计。
渠化设计的目的是将降雨和地下水排出公路，保证公路的通行安全和长期使用。
5. 路基防护设施路基防护设施是指设置在路基两侧的护栏、界桩等设施。
这些设施的主要作用是保护行人和车辆，避免车辆失控而撞到路基边缘等场景的发生。
在设计路基防护设施时，需要考虑交通流量、行人密度、车速等因素。
路基分为几层
路基分为几层路基是道路工程中的重要组成部分，它承载着整个道路的荷载，并起到了分散荷载、保持路面平整以及提高道路使用寿命的作用。
路基一般由多层次的材料构成，以确保道路的稳定性和耐久性。
本文将对路基的层次进行详细介绍。
一、基础层基础层作为路基的最下层，是承受道路荷载的主要层次。
它的主要功能是分散并承载上方层次所传递下来的荷载，以确保路面的稳定性。
基础层通常由坚实的土壤或砾石等材料构成，具有一定的承载能力和透水性，以防止水分对路基的不良影响。
二、加强层为了提高路基的承载能力和稳定性，常常在基础层上增加一层加强层。
加强层通常采用较坚硬的材料，如碎石或混凝土等，以增加路基的承载能力和刚度。
加强层的厚度可以根据具体的道路使用条件和设计要求来确定。
三、过渡层在一些特殊情况下，为了过渡不同路基层之间的性质和功能，需要增加一层过渡层。
过渡层一般位于基础层和面层之间，它可以起到平衡和缓冲作用，以保证上下层之间的适应性。
过渡层通常由粘土、沥青混合料等柔性材料构成。
四、面层面层是路基结构中的最上层，直接暴露在外界环境中。
面层不仅要具备平整度和舒适性，还要有一定的抗剪和疲劳性能，以应对来自车辆和气候的影响。
面层可以采用沥青混合料、水泥混凝土或者其他合适的材料进行铺装。
五、其他层除了基础层、加强层、过渡层和面层外，一些道路工程中还可能需要其他层次，以满足特定的设计要求。
例如，隔离层可以用来将路基与地下水分隔开，以防止水分对路基的侵蚀；防水层可以用来保护地下管线；防冻层可以用来防止冻结和融化的循环导致路面的损坏等。
在实际工程中，路基的层次和厚度将根据道路的种类、设计要求和施工条件而有所不同。
为了保证道路的安全性和使用寿命，正确选择和布置路基的各个层次非常重要。
此外，对路基进行定期维护和检查也是至关重要的，以确保其正常运行和延长使用寿命。
总结起来，路基可以分为基础层、加强层、过渡层和面层等主要层次。
每个层次都承担着不同的功能和作用，共同确保整个道路的稳定性和耐久性。
路基结构层划分
路基结构层划分
在道路工程中，路基是指用来承载道路荷载并分散荷载到地基的土石结构层。
一般情况下，路基结构可划分为以下几个层次：
1.路基基层（Subgrade）：路基基层是道路工程中最底层的土石层，位于路面基层的下方。
它是承载路面和交通荷载的主要层次，必须具备足够的稳定性和强度。
路基基层通常采用自然地基或经过加固改良后的地基。
2.路基填筑层（Embankment）：路基填筑层是指在路基基层上方进行填筑的土石料层。
填筑层的目的是提高路基的高程和稳定性。
填筑层的厚度和填筑材料的选择会根据实际情况进行设计，以满足路基的强度和稳定性要求。
3.路基压实层（Compaction Layer）：路基压实层是指对路基填筑层进行压实处理，提高其密实度和稳定性的层次。
路基压实层通常采用机械压实设备，如压路机等进行压实作业，以确保填筑层具有足够的密实度和承载能力。
4.路基排水层（Drainage Layer）：路基排水层是指设置在路基填筑层上方，用于排水和保持路基稳定性的层次。
它通常由排水板、排水管、防渗膜等构成，可以及时排除路基内部的水分，避免水分引起的路基软弱和不稳定。
需要注意的是，具体的路基结构划分会因道路的类型、设计标准和地理条件等因素而有所差异。
在实际工程中，还
需根据地质调查和设计要求进行详细设计，以确保路基结构的安全性、稳定性和承载能力。
路基路面结构的组成
路基路面结构的组成路基路面结构是指公路工程中路面和路基的组成部分。
路基是指路面下面的土石方工程，而路面是指路基上部的铺装层。
路基路面结构是公路工程中的重要组成部分，它的质量直接影响着公路的安全性和使用寿命。
本文将从路基和路面两个方面分别介绍路基路面结构的组成。
一、路基结构的组成路基是公路工程的基础部分，它的作用是承受行车荷载，分散荷载，保证路面的平整度和稳定性。
路基的组成一般包括路基基础、路基填方和路基排水系统。
1. 路基基础路基基础是路基的最下层，它一般是由坚硬的天然岩石或碎石组成。
路基基础的主要作用是分散行车荷载，保证路基的稳定性。
一般情况下，路基基础的厚度应当大于或等于150厘米。
2. 路基填方路基填方是指路基基础之上的土石方工程。
它的作用是为路面提供平整和稳定的支撑。
路基填方的材料一般选用路基原料，包括砂石、黏土等。
填方的厚度一般在50-100厘米之间。
3. 路基排水系统路基排水系统是指路基中的排水设施。
它的作用是排除路基中的积水，防止路基软化和破坏。
路基排水系统包括路基排水沟、路基排水管和路基排水井等。
二、路面结构的组成路面是公路工程的上部结构，它直接接触行车荷载和气候条件，因此其质量对公路的安全性和使用寿命影响很大。
路面的组成一般包括路面基层、路面面层和路面附属设施。
1. 路面基层路面基层是路面的最下层，它一般由水泥混凝土或沥青混凝土组成。
路面基层的作用是承受行车荷载，保证路面的平整度和稳定性。
路面基层的厚度一般在20-30厘米之间。
2. 路面面层路面面层是路面的最上层，它一般由沥青混合料或水泥混凝土组成。
路面面层的作用是抗滑、防水、减少噪音、提高车辆行驶舒适度。
路面面层的厚度一般在3-5厘米之间。
3. 路面附属设施路面附属设施是指路面上的辅助设施，包括路缘石、标线、反光镜等。
它们的作用是指导车辆行驶、提高行车安全性。
路基路面结构是公路工程中的核心部分，它的质量直接关系到公路的安全性和使用寿命。
路基本体结构组成每一部分设计要点
路基本体结构组成每一部分设计要点路基是道路工程中的重要组成部分，它承担着承载道路交通荷载、保证道路平整和稳定的功能。
路基的基本体结构主要包括路基土体、附属土工材料、路基层、压实及排水工程。
以下是路基基本体结构各部分的设计要点：1.路基土体路基土体是构筑路基基础的主要材料，其设计要点如下：-选择合适的土体：要根据工程条件，选择具有良好承载能力、易于压实和稳定的土体材料。
土体应具有一定的可塑性和变形能力，以便适应路基的变形。
-土壤改良：对于质量较差的土壤，可以采取土壤改良措施，如加入适量的粒径较大的砾石或骨料，以提高土壤的承载能力和稳定性。
-压实度控制：路基土体应进行适度的压实，以提高其密实度和稳定性。
应根据土壤类型和路基设计要求，合理设置合适的压实度。
2.附属土工材料附属土工材料主要包括地理布、土工合成材料等，其设计要点如下：-布置密度控制：布置密度应根据路基土体的稳定性需求来确定，保证其与土壤良好的结合和稳定性。
-耐久性考虑：选用耐久性好、抗腐蚀、耐老化的土工材料，以确保路基的长期稳定性。
-水分透过性：确保附属土工材料具有一定的水分透过性，以便排水和避免积水在路基中积聚。
3.路基层路基层是位于路面下方的多层填土结构，其设计要点如下：-层厚控制：根据交通量和道路用途，合理确定路基层的厚度。
厚度太薄容易变形和破坏，太厚则造成不必要的土方开挖和填筑。
-材料选择：路基层应选择质量好、强度高、稳定性好的填土材料，以提高路基的承载能力和稳定性。
-压实控制：路基层的填筑应进行适度的压实，以提高其密实度和稳定性。
4.压实及排水工程压实及排水工程是保证路基稳定性和排除积水的重要措施-压实方法：根据土体类型和路基厚度，采取合适的压实方法，如机械碾压、振动压实等，以保证路基的稳定性和密实度。
-排水设施：设计合理的排水设施，确保路基及时排水，避免因水分积聚而导致的路基松软和不稳定。
-引水措施：对于具有较高地下水位的地段，应采取引水措施，将地下水引入收水设施，以减少对路基的不利影响。
铁路路基结构构造 路基结构构造(铁路路基施工)
路基面仍应保持三角形。
凸形挡台及 周围填充树脂
－钢轨 －扣件( 含充填式垫板)
预制轨道板：
－普通混凝土框架板( RF) －预应力混凝土平板( P) －预应力混凝土框架板( PF)
现浇钢筋混凝土底座
水泥乳化沥青砂浆调整层 ( 袋装灌注)
6.2.1 无砟轨道支承层 (或底座) 底部范围内路基面可水 平设置, 支承层 (或底座) 外侧路基面两侧设置不小于 4% 的横向排水坡。 有砟轨道路基面形状应为三角形, 由路基 面中心向两侧设置不小于 4% 的横向排水坡。 曲线加宽时, 路基面仍应保持三角形。
3）路肩宽度
路肩：路基顶面两侧无道床覆盖的部分。
路肩的作用： 1）抵抗路基核心部分在受压力时向外发生挤动、变形 ，加强路基的稳定性； 2）防止道渣滚落于路基坡面，保持道床完整； 3）便于设置必要的线路、信号标志； 4）供铁路现场作业人员行走，便于进行工作。
普通铁路：
Ⅰ级铁路：路堤≥0.8m，路堑≥0.6m，困难情况 路堤≥0.6m，路堑≥0.4m
(3)侧沟 路堑侧沟底宽不小于0.4m，沟深不小于0.6m，干旱少雨地区， 深度可减至0.4m。
1.2.2 路基横断面——路基标准断面设计
有弃土堆的一般黏性土路堑标准设计断面 无弃土堆的粗砂、中砂路堑标准设计断面
The End
日本东海道新干线的设计时速为220km，由于其在设计中 仅仅采用了轨道的加强措施，而忽略了路基的强化，以至 于从1965年起，因为路基的严重下沉，线路变形严重超标， 不得不对线路以年均30km以上的速度大举整修，列车运行 平均速度降到100－110km/h 。
(3)在列车、线路这一整体系统中，路基是重要的组成部分 变形问题相当复杂，是一个世界性的难题。日本及欧洲等国
1-轨下基础-路基结构解析
3、边坡变形
当路基基床已形成道碴锅，经列车动力的反复作用下，道碴锅向松 软或薄弱处的边坡扩展成大道碴囊，假设囊中常常积水，软塑路堤土体 到确定程度，路堤一侧或两侧边坡的中上部位就会向外凸臌，致使路堤 边坡变形。
两侧边坡同时向外凸臌变形
两侧边坡同时向外凸臌变形比较少见，大多发 生在一侧，严峻的外臌会使道碴被挤出，甚至开 裂淌渗泥水，并引起轨道的不规章沉落。随着时 间的连续，轨面变化渐渐加剧，最终造成边坡坍 塌，危及行车安全。
半路堤是在自然倾斜的地面上，路基的一局部是填筑而 成的。
半路堑是在自然倾斜的地面上，路基的一局部是挖掘而 成。
半堤半堑是在自然倾斜的地面上，一侧是路堤，一侧是 路堑的路基。
不填不挖为在经过处理的自然地面上，不需进展填挖的 路基。
二、路堤
路基由路根本体(路堤、路堑等)、路基排水设备、 防护和加固设备等三局部组成。
路基应有完善的排水系统，并宜利用市政排水设施。排 水设施应布置合理，当与桥涵、隧道、车站等排水设施连接 时，应保证排水畅通。
排水设备的种类
路基地面排水设备有排水沟、侧沟、天沟、吊沟〔急流 槽、跌水〕及缓流井等。
排水设施应按以下原则布置： ① 在路堤自然护道外设置单侧或双侧排水沟； ② 路堑应于路肩两侧设置侧沟； ③ 堑顶外应设置单侧或双侧天沟。
2、路肩变形
路肩变形是路基病害的一种，常见的有 路肩横向挤出和隆起。
2.1 路肩外挤 A 〔一侧〕
路基基床中的粘性土、粉质粘土甚至淤泥等排水不良土质，由于施工或养护不良， 常常处于松软状态，当侧面阻力薄弱时，在列车动载作用下便向一侧或两侧横向外挤， 这种现象称为路肩外挤。
2.1 路肩外挤 B 路堑
翻浆与冒泥两种路基病害，虽然表现形式不同，但其构 成的条件和形成后对线路的危害状况大致一样，故现场习 惯把翻浆和冒泥两种病害联系起来，统称为翻浆冒泥。
路基结构认识与理解
路基结构认识与理解【认识与理解路基结构】1. 路基结构的定义与作用在道路建设中，路基结构是指路面下方的土石料，为路面提供支撑和稳定。
它承受着来自车辆荷载、地下水压力等外力的影响，并将这些力传递到地基上。
路基结构的合理设计和施工对道路的使用寿命和安全性起着重要作用。
2. 路基结构的组成部分路基结构主要由以下几部分组成：- 路基填筑层：位于路基顶部，由土石料填筑而成，承受车辆荷载并分散到下方。
- 基层：位于路基填筑层下方，由砂石、碎石等颗粒较大的材料构成，用于增加路基的承载能力和稳定性。
- 压实层：位于基层下方，由压实土石料构成，通过机械压实处理提高路基的密实度和抗沉降性。
- 地基层：位于路基结构最底部，一般为自然地基或经处理后的土壤层，用于传递荷载到地基。
3. 路基结构的设计原则(1) 路基的稳定性：路基应具备足够的承载能力，以适应交通荷载和地下水压力等外力的影响。
(2) 路基的排水性：路基应具备良好的排水性能，避免地下水的积聚和对路基结构的破坏。
(3) 路基的平整度：路基应保持较小的凹凸和波动，以提供舒适和安全的行车条件。
(4) 路基的抗沉降性：路基应具备良好的抗沉降性能，避免因路基沉降导致路面损坏和行车不平顺。
4. 路基结构的施工技术(1) 技术要求：施工前需要对路基各层材料的密实度、含水率等进行测试，以保证符合设计要求。
(2) 路基填筑层：通过土方平整机械将土石料按设计要求填筑在路面下方，并适时进行压实处理。
(3) 基层的施工：在路基填筑层上进行铺设砂石或碎石层，并通过压路机等机械将其压实。
(4) 压实层的施工：在基层上进行铺设压实土石料，并通过振动压路机等工具进行均匀、充分的压实处理。
(5) 地基处理：在地基层上根据实际情况进行加固和处理，例如注浆、土工格栅等方式。
5. 路基结构的经济性考虑在路基结构设计和施工过程中，经济性是一个需要考虑的重要因素。
适当的节约成本，既可以减轻投资负担，又可以提高工程效益。
路基结构的认识
路基结构的认识一、引言路基结构是道路工程中最重要的组成部分之一，它对于道路的稳定性和承载能力起着至关重要的作用。
本文将从路基结构的定义、功能、分类、材料等方面进行详细阐述。
二、路基结构的定义路基结构是指道路工程中位于地基和路面之间的部分，由填方或挖方土体构成，其主要作用是支撑和分散上层荷载。
三、路基结构的功能1. 支撑上层荷载：路基结构是道路工程中唯一直接承受车辆荷载并传递到地基的部分，因此其承载能力直接影响整个道路工程的质量和安全。
2. 分散上层荷载：通过合理设计和施工，可以使得上层荷载在整个路基结构内得到均衡分散，从而减小了局部土体应力集中造成的变形和损伤。
3. 保护地基：通过不同类型材料的选择和处理方式，可以有效地保护地基不受到水土流失、沉降等自然因素以及人为破坏等影响。
四、路基结构的分类1. 按照填方或挖方土体的性质：可分为填方路基和挖方路基。
2. 按照路基结构所处位置：可分为高填路基、低填路基、边坡路基、桥梁路堤等。
3. 按照材料种类：可分为天然土路基、人工土路基和混凝土路基等。
五、常用材料及其特点1. 天然土路基：采用天然土进行填筑，具有成本低、易获取等优点，但是其承载能力和稳定性较差，易受到水土流失和沉降的影响。
2. 人工土路基：采用人工制造的土体进行填筑，具有成本相对较高但是稳定性好、承载能力强的特点。
3. 混凝土路基：采用混凝土进行制造，具有强度高、耐久性好等优点，但是成本相对较高且施工难度大。
六、设计要求1. 考虑地质条件：在设计之前需要对地质条件进行详细调查和分析，以便选择合适的材料和施工方式。
2. 合理选取材料：根据不同地区的地质条件和实际需要，选择合适的材料进行填筑。
3. 保证路基结构的稳定性：在设计和施工过程中，需要注意保证路基结构的稳定性，避免发生塌陷、滑动等问题。
4. 合理排水：路基结构内部需要进行合理排水设计，以便防止水土流失和沉降等问题。
七、施工要点1. 均匀压实：在填筑过程中需要注意均匀压实，避免出现局部应力集中造成的变形和损伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（五）路基横断面标准设计 １.常见的路基标准横断面 路基横断面的标准设计也称为路基标准横断面 路基标准横断面， 路基横断面的标准设计也称为路基标准横断面， 根据有关的设计原则和规定而编制。 根据有关的设计原则和规定而编制。仅适用于一般 水文、地质条件，填挖高度不大的普通土质路基。 水文、地质条件，填挖高度不大的普通土质路基。 （1）路堤标准横断面 边坡高度不大于8m 边坡高度不大于8m
第二节 路基横断面
一、路基横断面的基本形式 路基横断面的基本形式 路基横断面是指垂直于线路中心线截取的断面 路基横断面是指垂直于线路中心线截取的断面
路堤
路堑
半路堤
半路堑
半堤半堑
不填不挖路基
路基设计： 路基设计：
• 路基横断面设计： 路基横断面设计： 确定横断面各部分的形状和尺寸。 确定横断面各部分的形状和尺寸。 例如：路基面的形状和宽度、 例如：路基面的形状和宽度、路基边坡的形 状和坡度等。 状和坡度等。 • 路基工程综合设计： 路基工程综合设计： 全面综合考虑路基工程在纵断面上的配合以 及路基本体工程与其他各项工程的配合等。 及路基本体工程与其他各项工程的配合等。 例如：路堤与路堑的过渡、纵向排水设计、 例如：路堤与路堑的过渡、纵向排水设计、 挡土墙纵向设计等。 挡土墙纵向设计等。
220 q= = 146.67kN / m 1.5
2.换算土柱 2.换算土柱 普通铁路路基设计中，路基荷载的简化假定： 普通铁路路基设计中，路基荷载的简化假定： 简化假定 荷载作为静荷载 1）把列车（活）荷载作为静荷载 把列车（ 把列车（ 荷载和轨道静荷载的总重 总重P 2）把列车（活）荷载和轨道静荷载的总重P，简 化为与路基同质的土柱 同质的土柱， 化为与路基同质的土柱，均布地作用在路基面上 土柱的换算高度： 土柱的换算高度： 换算高度
路基横断面设计理论： 路基横断面设计理论：平面问题 设计理论 计算图示： 计算图示：沿线路纵向取一单位厚度 荷载取值：按最不利情况计算，只考虑轴重， 荷载取值：按最不利情况计算，只考虑轴重，不 考虑后面车辆部分的分布力。 后面车辆部分的分布力 考虑后面车辆部分的分布力。 列车（ 荷载纵向分布强度 纵向分布强度： 列车（活）荷载纵向分布强度：将轴重简化为纵 向均匀分布的线荷载 线荷载， 向均匀分布的线荷载，并假定每个轴重的分布宽度等 于轴距。 于轴距。 分布强度： 分布强度：
第三节
一、地面排水系统 排水沟、侧沟、 排水沟、侧沟、天沟 二、地下水排水系统
路基排水
水的危害是路基病害发生的重要原因之一。 水的危害是路基病害发生的重要原因之一。 是路基病害发生的重要原因之一
排水槽（明沟）、渗水暗沟、渗水隧洞、 ）、渗水暗沟 排水槽（明沟）、渗水暗沟、渗水隧洞、其它排 水设施 具体设计方法见路基工程设计技术手册
路基横断面与线路平、纵面的空间关系 二、路基横断面与线路平、纵面的空间关系 路肩 路基顶肩 路基（路肩）高程 路基（路肩） 路基中心高度 路基边坡高度
线路平面设计图
线路纵断面设计图
路基横断面构成 构成及 三、路基横断面构成及设计原则 （一）路肩高程 （二）路基面的形状 （三）路基面的宽度 （四）路基边坡 （五）路基横断面的标准设计
•性质：轨道的基础，是一种土工结构； 性质：轨道的基础，是一种土工结构； 性质 •特点： 特点： 特点 路基由松散的土（ 材料组成； 1）路基由松散的土（石）材料组成； 路基工程完全暴露在大自然中； 2）路基工程完全暴露在大自然中；其工程性质 对自然条件的变化十分敏感， 对自然条件的变化十分敏感，抵抗能力差 路基同时受轨道静荷载和动荷载的作用； 3）路基同时受轨道静荷载和动荷载的作用；在 荷载作用下，路基产生累积变形，土的强度降低， 荷载作用下，路基产生累积变形，土的强度降低，表 现出疲劳的特性 4）路基与轨道结构一起共同组成的线路结构是 一种相对松散连结的结构形式， 一种相对松散连结的结构形式，抵抗动荷载的能力弱
• 路基本体 直接铺设轨道结构并承受列车荷载的部分 • 防护加固建筑物 含挡墙、 含挡墙、护坡等 • 路基排水设施 含排水沟、侧沟、天沟、排水槽、渗沟、 含排水沟、侧沟、天沟、排水槽、渗沟、暗沟等
木 枕 线 路 横 断 面
混 凝 土 枕 线 路 横 断 面
路基工程的性质和特点： 路基工程的性质和特点： 性质
.有路拱和无路拱地段的连接 2 .有路拱和无路拱地段的连接 纵断面设计高程： 1）纵断面设计高程：按非渗水土质路基给出的路 肩高程 渗水土路基路肩高程= 2）渗水土路基路肩高程=非渗水土质路基路肩高程 路拱高+ +路拱高+道床厚度减少值 3）无路拱路基在有路拱路基一侧的土质路基应向 土质路基方向用渗水土作顺坡， 土质路基方向用渗水土作顺坡，顺坡长度一般不小于 10m。 10m。
（二）路基断面形状 路基设计的重要原则：保证良好的排水条件。 路基设计的重要原则：保证良好的排水条件。 重要原则 1.断面形状 1.断面形状 可分为有路拱和无路拱两种断面形式 两种断面形式。 可分为有路拱和无路拱两种断面形式。 有路拱 路拱：当路堤或路堑的土质为非渗水性土时，路 路拱：当路堤或路堑的土质为非渗水性土时， 基面做成有横向排水坡的形状，称为路拱(三角形) 基面做成有横向排水坡的形状，称为路拱(三角形)。
（四）路基边坡 路基边坡设计：边坡形状和边坡坡度确定 路基边坡设计：边坡形状和边坡坡度确定 设计原则：保证边坡的稳定性 稳定性。 设计原则：保证边坡的稳定性。 路堤边坡设计：根据填料种类、 1. 路堤边坡设计：根据填料种类、路堤边坡高度 确定；一般可从规范的路堤边坡表中取值。 确定；一般可从规范的路堤边坡表中取值。 2. 路堑边坡设计: 路堑边坡设计: 设计原则：根据土的物理力学性质，岩层产状、 设计原则：根据土的物理力学性质，岩层产状、节 理发育程度、风化程度、 理发育程度、风化程度、当地的工程地质条件和水文地 质条件，结合自然的极限山坡和已成人工边坡的调查， 质条件，结合自然的极限山坡和已成人工边坡的调查， 并考虑将要采用的施工方法等因素，综合分析而定。 并考虑将要采用的施工方法等因素，综合分析而定。 设计方法:主要有力学计算法 力学计算法和 设计方法:主要有力学计算法和工程地质法
第一节
路基荷载
• 定义 路基的荷载是指作用在路基面上的应力 路基的荷载是指作用在路基面上的应力 静荷载： 静荷载：线路上部结构的重量作用在路基 面上的应力
路 基 荷 载
动荷载： 动荷载：列车行驶时轮载力通过上部结构 作用在路基面上的动应力
一、静荷载——换算土柱法 静荷载——换算土柱法 —— 普通铁路路基设计时， 普通铁路路基设计时，计算中把静荷载和动荷载 一并简化为静荷载处理， 简化为静荷载处理 一并简化为静荷载处理，即换算土柱法 1. 列车（活）荷载标准--中荷载 列车（ 荷载标准--中荷载 -活载→轨道→ 活载→轨道→路基面 横断面分布宽度自轨枕底两端向下按45℃扩散角计算 自轨枕底两端向下按45℃ 横断面分布宽度自轨枕底两端向下按45℃扩散角计算
填方高度大于8m而小于20m时 填方高度大于8m而小于20m时 8m而小于20m
ቤተ መጻሕፍቲ ባይዱ地面横坡为大于1 地面横坡为大于1：5而小于1：2.5的斜坡 而小于1 2.5的斜坡
（2）路堑标准横断面
粘性土路堑
无侧沟路堑
有侧沟平台路堑
岩石路堑
２.路基个别设计条件 工程地质、 工程地质、水文地质条件复杂或路基边坡超过规范 规定（见表7 规定（见表7-2） 修筑在陡坡上的路堤： 修筑在陡坡上的路堤：指当填料或基底均为不易风 化的岩石时，地面横坡等于或陡于1:2 1:2， 化的岩石时，地面横坡等于或陡于1:2，其它情况的 地面横坡等于或陡于1:2.5 地面横坡等于或陡于1:2.5 修筑特殊条件下的路基，如滑坡、软土、冻土、 修筑特殊条件下的路基，如滑坡、软土、冻土、河 滩、水库等 有关路基的防护加固及改移河道工程 采用大爆破或水力充填法施工的路基
（一）路肩高程
最小路肩高程=设计洪水位+波浪侵袭高度h 雍水高度h 0.5m。 最小路肩高程=设计洪水位+波浪侵袭高度h1+雍水高度h2+0.5m。 路肩设计高程在线路平纵断面设计时先已确定。 路肩设计高程在线路平纵断面设计时先已确定。 设计洪水频率： 设计洪水频率： Ⅰ、Ⅱ级 1/100 Ⅲ级 设计原则： 设计原则： 避免水对路基 的影响。 的影响。 1/50
二、基床结构和材料 结构可分两种： 结构可分两种： 二层系统： １.二层系统：传统的普通线路采用道床与土质基 床直接相连的二层系统，称为土基床 土基床。 床直接相连的二层系统，称为土基床。 土基床要求用优质填料填筑。 土基床要求用优质填料填筑。 ２.多层系统 在道床和路基之间设置一层过渡层， 在道床和路基之间设置一层过渡层，称路基保护 层或垫层，又称基床表层 路盘或强化路盘（ 基床表层， 层或垫层，又称基床表层，路盘或强化路盘（日）。 实践表明：设置保护层是提高路基承载力、 实践表明：设置保护层是提高路基承载力、消除 基床病害的重要措施。 基床病害的重要措施。 设计思想：严格控制下沉量， 设计思想：严格控制下沉量，为轨道结构提供一 个有足够刚度的基础。 个有足够刚度的基础。
P h0 = γ ×a a − −土柱宽度 , 按荷载扩散角 45 o 计算 o
γ − −路基土的容重
换算土柱——算例： 算例： 换算土柱 算例
P h0 = γ ×a a − −土柱宽度 , 按荷载扩散角 45 o 计算 o
γ − − 路基土的容重
线路等级： 线路等级：Ⅰ 轨道类型：次重型 轨道类型： 填土： 填土：非渗水土 路拱高： 路拱高：0.15m 路基面宽：7.1m 路基面宽： a=3.5m h0=3.2m
第三节
路基基床结构
一、基床的作用及对基床的要求 基床是铁路路基最重要的关键部位。 基床是铁路路基最重要的关键部位。 基床厚度：路基顶面以下3.0m范围（动力分析） 基床厚度：路基顶面以下3.0m范围（动力分析） 3.0m范围 基床的作用 对基床的要求： 作用及 基床的作用及对基床的要求： 1.强度要求：足够的强度→抵抗动应力、碴压入 强度要求：足够的强度→抵抗动应力、 刚度要求： 2.刚度要求： 塑性累积变形小→避免不均匀沉降、 塑性累积变形小→避免不均匀沉降、不平顺 累积变形小 弹性变形小→ 弹性变形小→满足高速行车的安全性和舒适性 3.优良的排水性：防止雨水侵入软化和冻融等病害 优良的排水性：
