喷油器拆装与检修教案
喷油器的拆装与调整
01
02
03
0
0
02
03
04
05
将分解后的零部件置于柴油盒中清洗，并用软质刮刀清除积碳，用Ø1.7mm的钢丝清理阀体油路,用Ø0.35mm的钢丝清理油孔，用铜丝刷针阀及阀体背部积碳。
01Biblioteka 特别注意：02如果针阀与阀体卡死，不能用钳子强行拔出，而应该将针阀放到150度—250度机油中加温，趁热用专用工具拉出。
用手压泵将油压升至15.7mpa后，再以每分种10次的速度均匀地按动手泵，直至开始喷油。此时喷油嘴处不得有渗漏或滴油的现象，若有即密封性不好。
01
02
调整方法：
进行雾化试验时注意安全，喷油器试验是高压条件下进行,千万不能将手掌放在喷油嘴下压油,以免高压油粒穿透皮肤,造成肌肉坏死。
用手泵手柄以60—70次/每分钟的速度压油。
汇报人姓名
调整喷油器是在喷油器试验器上进行。
六、喷油器的调整
用手泵将油压升至22.54—24.50mpa压力下喷油后，停止压油，记录油压从19.6mpa降到17.64mpa的时间应不少于9—12.8用手泵将油压升至喷油器开始喷油的压力值应符合要求,否则应调整调压螺钉。 (旋入调压螺钉,提高喷油压力,反之则压力降低)
7.调整注意事项：
01
02
03
04
喷油器总成拆卸时注意卸压。
用台钳夹制时,喷油器要用薄铜皮包角。
清洗时要用适当的工具进行。
在调整试验时,切不要把手伸到喷油器下 。
8．操作注意事项
Ⅲ、分组实习
、巡回指导
Ⅴ、总结指导
有文字
Ⅵ、作业
请写出喷油器调整的目的、要求、方法。
谢谢大家！
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
喷油器的检修教学设计
喷油器的检修教学设计教学设计：喷油器的检修一、教学目标：1.了解喷油器的结构和工作原理；2.掌握喷油器常见故障的检修方法；3.提高学生的动手能力和实际操作能力。
二、教学内容：1.喷油器的结构和工作原理；2.喷油器故障的检修方法。
三、教学过程：1.引入新知识（5分钟）引入喷油器的结构和工作原理。
通过观察和讨论喷油器的外观和功能，让学生了解喷油器的工作原理。
2.知识讲解（10分钟）讲解喷油器的结构和工作原理。
介绍喷油器内部的零部件和它们之间的关系。
讲解喷油器工作时的原理，包括燃油的供给、雾化和喷射等过程。
3.喷油器故障的检修方法（15分钟）介绍常见的喷油器故障，并详细讲解检修方法。
主要包括以下几个方面：①喷油器堵塞：学生通过实际操作检查喷油器有无堵塞，以及如何清除堵塞。
②喷油器喷射不良：学生学习如何调整喷嘴的喷射方向和喷量，以达到理想的喷油效果。
③喷油器漏油：学生了解喷油器漏油的原因，并学习如何更换密封圈或进行喷油器的维修。
4.实际操作（30分钟）根据教师的指导，让学生自行操作，检修喷油器的故障。
教师可以提供多个喷油器的样品，让学生进行实际操作。
5.归纳总结（10分钟）让学生归纳总结所学的知识和操作方法，提问学生在操作过程中遇到的问题和解决方法，并进行讨论。
6.作业布置（5分钟）布置喷油器故障检修相关的作业，要求学生自行查找资料，了解其他喷油器故障的检修方法，并进行总结。
四、教学评价：教学评价主要以学生的操作实践成果为主，包括以下几个方面：1.学生的实际操作能力是否提高；2.学生是否能够熟练运用所学的检修方法；3.学生对喷油器故障的检修方法是否理解透彻。
五、教学资源：1.喷油器实物样品；2.讲解喷油器结构和工作原理的PPT；3.相关资料和教材。
六、教学反思：喷油器的检修是汽车维修中常见的任务，通过本次教学设计，学生能够了解喷油器的结构和工作原理，并掌握喷油器常见故障的检修方法。
在实际操作中，学生能够灵活运用所学的知识，提高了实际动手能力和实际操作能力。
喷油器检修教案百度爱采购范例
喷油器检修教案百度爱采购一、教学内容本节课的教学内容主要依据《汽车维修技术》教材第四章“发动机燃油喷射系统”中的第3节“喷油器的结构与检修”。
详细内容包括喷油器的构造、工作原理、常见故障及其检修方法。
二、教学目标1. 理解喷油器的工作原理和构造，掌握喷油器的检修方法。
2. 学会使用相关工具和仪器进行喷油器的检测与维修。
3. 培养学生的实际操作能力和解决问题的能力。
三、教学难点与重点教学难点：喷油器的拆装与检测方法，故障诊断与排除。
教学重点：喷油器的工作原理、构造以及检修流程。
四、教具与学具准备1. 教具：喷油器实物、拆装工具、检测仪器、示教板。
2. 学具：每组一套喷油器拆装工具、检测仪器。
五、教学过程1. 实践情景引入（5分钟）通过展示一台存在喷油器故障的发动机，让学生了解喷油器在实际工作中的重要性。
2. 理论知识讲解（10分钟）讲解喷油器的构造、工作原理。
分析喷油器故障的原因及其检修方法。
3. 例题讲解（10分钟）以一个实际案例为例，讲解喷油器故障诊断与排除的过程。
4. 随堂练习（10分钟）学生分组进行喷油器拆装与检测的练习，教师进行指导。
5. 操作演示（15分钟）教师演示喷油器的拆装、检测流程，强调注意事项。
6. 实际操作（15分钟）学生根据所学知识，分组进行喷油器的拆装、检测操作。
六、板书设计1. 喷油器构造及工作原理2. 喷油器故障原因及检修方法3. 喷油器拆装、检测流程七、作业设计1. 作业题目：喷油器故障诊断与排除案例分析。
答案：根据所学知识，分析案例中喷油器故障的原因，并给出排除方法。
2. 作业题目：简述喷油器的工作原理及构造。
答案：学生需用自己的语言描述喷油器的工作原理及构造。
八、课后反思及拓展延伸3. 拓展延伸：学习其他发动机燃油喷射系统的检修方法，提高综合能力。
重点和难点解析1. 喷油器的拆装与检测方法2. 喷油器故障诊断与排除3. 实际操作过程中的安全与规范一、喷油器的拆装与检测方法1. 拆装：在拆装喷油器之前，要确保发动机处于熄火状态，并断开负极电池线，以确保安全。
实验六 喷油器喷油泵拆装
实验六喷油器、喷油泵的拆装一、实验内容喷油器的拆装、喷油泵及调速器拆装。
二、实验目的与要求1、熟悉喷油器的结构和工作情况。
2、熟悉喷油泵釉调速器的结构、连接关系以及工作情况。
3、掌握正确的拆装顺序与方法。
三、实验设备器材1、Ⅱ号喷油泵，喷油器(孔式)。
2、常用工具及专用拆装台。
四、实验步骤1、喷油器拆装方法及步骤1)喷油器拆卸(如图1所示)。
(1)拆下坚固螺套，取出针阀偶件。
注意观察针阀和针阀体结构，针阀与阀体是配对研磨的精密偶件，不能与另外偶件互换并需注意防尘，因此观察完毕，应即浸入清洁的柴油中注意保管。
(2)拆下调压螺钉护帽、调压螺母，调压螺钉等，取出调压弹簧上座5、调压弹簧6、推杆8。
(3)拆下进油管接头11。
2）装复将拆下的零部件清洗干净后，准备装复。
(1)将进油管接头旋人喷油器体，不要遗落垫圈。
(2)将针阀偶件13放人紧固螺套14，将螺套旋人喷油器体9。
图1喷油器拆卸(3)依次从喷油器体上部孔内放人推杆、弹簧下座、弹簧上座，然后拧人调整螺钉，最后拧紧调整螺母和调压螺钉护帽。
规定的喷油压力是在喷油器试验台上通过调整调压螺钉4时获得。
(拆装实验不必进行此项调整。
)2.调速器拆装方法及步骤1)调速器拆卸(如图2所示)(1)拆掉调速器后壳固定螺钉和安装在供油拉杆上的传动板锁紧螺母、拉杆螺母，即可依次取下凋速器后壳29(连盖上调速叉20、操纵手柄30、操纵轴25、限速螺钉26等)、调速弹簧32、支承轴14、传动板35、推力盘12、飞球组合件11、飞球保持架37等。
(2)拆掉传动轴套42的挡圈38，可取出传动斜盘39。
(3)拆掉凸轮轴上传动轴套固定螺母，用专用工具拉出传动轴套。
(4)拆掉调速器前壳固定螺母，取下调速器前壳。
2)调速器的装复(1)用螺钉先将调速器前壳装在喷油泵体上，注意密封衬垫应完好。
(2)用专用工具将传动轴套装入凸轮轴，然后装上传动盘，用挡圈锁住。
图2全速调速器分解图(3)安装调速器后壳，先安装上操纵轴和拨叉，然后从外端拧入支承轴，并依次向轴上套人弹簧后座、高低调速弹簧、起动弹簧、弹簧前座，最后装上校正弹簧并用螺母调节弹簧预紧力后锁紧。
喷油器的装配、检查与调试项目指导书
喷油器的装配及检查与调试工程指导书一、工程目标：〔一〕技能目标:1.正确拆卸与装配喷油器；2.掌握喷油器检查与调试的方法，步骤及内容；3.掌握针阀体偶件的检验方法〔二〕知识目标：1.掌握喷油器的功用、及结构形式；2.掌握喷油器结构组成及工作原理；二、工程内容〔一〕喷油器的装配1．喷油器的拆卸(1拆卸时首先拆下高压油管和固定螺母，取出喷油器总成(2)喷油器总成外部清洗(3)先分解喷油器的上部，旋松调压螺钉紧固螺帽，取出调压螺钉、调压弹簧和顶杆。
(4)将喷油器倒夹在台钳上，旋下针阀体紧固螺帽，取下针阀体和针阀。
(5)针阀偶件应成对浸泡在清洁的柴油里。
如果针阀和针阀体难以分开，可用钳子垫上橡胶片夹住针阀尾端拉出。
分解过程中应注意保护针阀的精加工外表。
(6)喷油器垫片，在分解后应与原配喷油器体放置在一起保存好，喷油器与座孔间的锥形垫圈也应与原喷油器体放置在一起。
2．喷油器零件的清洗3．喷油器零部件的检验(1)针阀体偶件的检验：零件配合外表应色泽均匀、无损伤，无锈蚀。
锥面密封带明亮、清晰、完整、无麻点、无刻痕，密封带宽度不大于0．5mm。
滑动性检验时，将偶件用燃油浸润，使阀体倾斜45°。
从阀体中抽出针阀配合长度的1／3，转至任一位置放松针阀，针阀应能借自重平滑、均匀、无阻滞地滑落到底。
针阀体喷孔过大，针阀退火变色应更换偶件。
(2)喷油器体的检验：壳体油道畅通，定位销不松旷，各连接螺纹完整，下端面光泽均匀无划痕。
4. 喷油器的装复〔1〕装配进油管接头正确安装进油管接头及垫圈；〔2〕安装紧固螺套及针阀偶件将针阀偶件放入螺套并将螺套旋入喷油器体拧紧；〔3〕安装调压总成及推杆依次从喷油器体上部孔内放入推杆、弹簧下座、弹簧上座，然后拧入调整螺钉，最后拧紧调整螺母和调压螺钉护帽；(二) 喷油器的检查与调试1、喷油压力调试将喷油器安装在试验器上，用手缓慢屡次压下压力杆，观察喷油时的压力表指针，此压力便为喷油压力，如压力过高，可退出调整螺钉；反之，如此旋入调整螺钉。

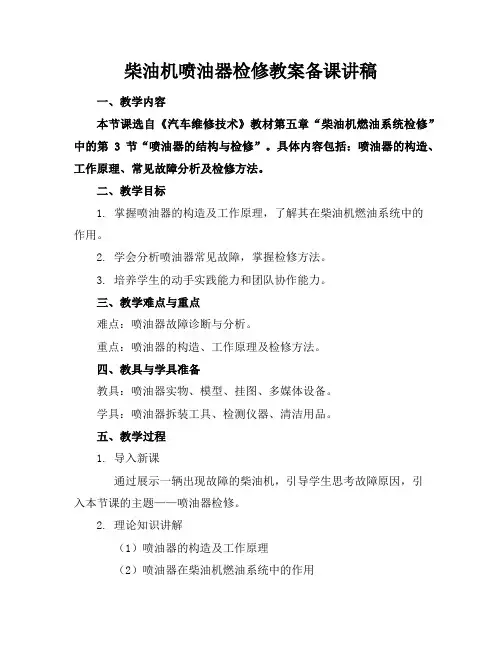

柴油机喷油器检修教案备课讲稿
柴油机喷油器检修教案备课讲稿一、教学内容本节课选自《汽车维修技术》教材第五章“柴油机燃油系统检修”中的第3节“喷油器的结构与检修”。
具体内容包括：喷油器的构造、工作原理、常见故障分析及检修方法。
二、教学目标1. 掌握喷油器的构造及工作原理，了解其在柴油机燃油系统中的作用。
2. 学会分析喷油器常见故障，掌握检修方法。
3. 培养学生的动手实践能力和团队协作能力。
三、教学难点与重点难点：喷油器故障诊断与分析。
重点：喷油器的构造、工作原理及检修方法。
四、教具与学具准备教具：喷油器实物、模型、挂图、多媒体设备。
学具：喷油器拆装工具、检测仪器、清洁用品。
五、教学过程1. 导入新课通过展示一辆出现故障的柴油机，引导学生思考故障原因，引入本节课的主题——喷油器检修。
2. 理论知识讲解（1）喷油器的构造及工作原理（2）喷油器在柴油机燃油系统中的作用3. 实践操作演示（1）喷油器的拆装方法（2）喷油器故障诊断与分析（3）喷油器检修方法4. 随堂练习学生分组进行喷油器拆装和故障诊断练习，教师巡回指导。
5. 案例分析分析实际案例，让学生运用所学知识解决实际问题。
六、板书设计1. 喷油器的构造2. 喷油器的工作原理3. 喷油器检修方法4. 常见故障及分析七、作业设计1. 作业题目（1）简述喷油器的构造和工作原理。
（2）列举并分析喷油器常见故障。
（3）喷油器检修步骤有哪些？2. 答案（1）喷油器的构造包括：喷油嘴、喷油泵、喷油器体、调压弹簧等。
喷油器的工作原理：通过喷油泵将燃油高压送入喷油器，喷油嘴在电磁力作用下打开，燃油雾化喷出，与进气混合燃烧。
（2）常见故障有：喷油嘴堵塞、喷油泵磨损、调压弹簧失效等。
分析：喷油嘴堵塞会导致喷油量减少，发动机动力下降；喷油泵磨损会导致喷油压力降低，燃油雾化不良；调压弹簧失效会导致喷油压力不稳定。
（3）检修步骤：检查喷油嘴是否堵塞，更换磨损的喷油泵，调整或更换调压弹簧。
八、课后反思及拓展延伸1. 反思：本节课通过实践操作，让学生掌握了喷油器检修的基本技能，但在理论知识讲解方面，部分学生掌握不够扎实，需要在课后加强复习。
2024年柴油机喷油器的拆装项目教学法实训教案
2024年柴油机喷油器的拆装项目教学法实训教案一、教学内容本节课的教学内容来自《现代柴油机维修技术》教材的第十二章“柴油机燃油喷射系统”，具体包括12.3节“喷油器的结构与工作原理”和12.4节“喷油器的拆装与维修”。
详细内容涉及柴油机喷油器的构造、分类、工作原理，以及拆装步骤、注意事项和故障排除。
二、教学目标1. 理解并掌握柴油机喷油器的构造、分类和工作原理。
2. 学会正确拆装柴油机喷油器，并能进行简单的故障排除。
3. 培养学生的动手操作能力、团队协作能力和问题解决能力。
三、教学难点与重点教学难点：柴油机喷油器的拆装技巧和故障排除方法。
教学重点：柴油机喷油器的构造、工作原理及拆装步骤。
四、教具与学具准备1. 教具：柴油发动机模型、喷油器实物、拆装工具、故障排除工具。
2. 学具：每组一套拆装工具、故障排除工具、喷油器实物。
五、教学过程1. 导入：通过展示一台存在喷油器故障的柴油发动机，让学生思考故障原因及解决方法，引出本节课内容。
2. 理论讲解：讲解柴油机喷油器的构造、分类、工作原理，让学生对喷油器有全面的认识。
3. 实践操作：a. 演示拆装过程，强调注意事项。
b. 学生分组进行拆装练习，教师巡回指导。
c. 故障排除练习，学生尝试找出故障原因并解决问题。
4. 随堂练习：设计喷油器拆装和故障排除的题目，让学生巩固所学知识。
六、板书设计1. 柴油机喷油器构造a. 喷油嘴b. 喷油泵c. 调压阀d. 回油管2. 柴油机喷油器分类及工作原理3. 拆装步骤及注意事项4. 故障排除方法七、作业设计1. 作业题目：a. 简述柴油机喷油器的构造和工作原理。
b. 列出拆装柴油机喷油器的步骤及注意事项。
2. 答案：八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的操作技能和问题解决能力的培养情况。
2. 拓展延伸：a. 研究其他类型的柴油机喷油器，了解其特点和应用场景。
b. 探讨柴油机喷油器故障的其他原因，提高故障排除能力。
柴油机喷油器的拆装项目教学法实训教案
柴油机喷油器的拆装项目教学法实训教案一、教学内容本节课的教学内容来源于《汽车维修技术》教材第五章“柴油机燃油系统”的第三节“喷油器的结构与拆装”。
详细内容包括：喷油器的结构组成、工作原理、拆装步骤及注意事项。
二、教学目标1. 理解喷油器的结构组成及工作原理；2. 掌握喷油器的拆装步骤及注意事项；3. 培养学生的动手操作能力和团队协作精神。
三、教学难点与重点教学难点：喷油器拆装过程中的注意事项及故障排查。
教学重点：喷油器的结构组成、工作原理及拆装步骤。
四、教具与学具准备教具：柴油机喷油器实物、拆装工具、检测仪器、教学PPT等。
学具：拆装工具、检测仪器、学习笔记等。
五、教学过程1. 实践情景引入（5分钟）利用PPT展示柴油机喷油器实物，引导学生思考其作用及重要性。
2. 理论知识讲解（10分钟）讲解喷油器的结构组成、工作原理，让学生对其有一个全面的了解。
3. 拆装步骤讲解（15分钟）详细讲解喷油器的拆装步骤，强调注意事项。
4. 例题讲解（10分钟）以实际案例为例，讲解喷油器拆装过程中可能遇到的问题及解决办法。
5. 随堂练习（10分钟）学生分组进行喷油器拆装练习，教师巡回指导。
7. 课后作业布置（5分钟）布置课后作业，强调作业要求。
六、板书设计1. 喷油器结构组成2. 喷油器工作原理3. 喷油器拆装步骤4. 注意事项七、作业设计1. 作业题目：简述喷油器的结构组成及工作原理，并说明拆装过程中的注意事项。
2. 答案：见课后附录。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，教学方法的改进等。
2. 拓展延伸：鼓励学生课后查阅相关资料，了解喷油器的其他类型及发展动态。
重点和难点解析需要重点关注的细节包括：1. 教学难点：喷油器拆装过程中的注意事项及故障排查。
2. 教学重点：喷油器的结构组成、工作原理及拆装步骤。
3. 实践情景引入：确保学生能够理解喷油器在柴油机中的重要作用。
4. 例题讲解：通过具体案例，深入分析喷油器拆装过程中可能遇到的问题及解决方法。
喷油器的检查、清洗与更换课案
喷油器的检查、清洗与更换喷油器常见故障有喷油器粘滞、喷油器堵塞。
如果燃油中杂质含量较高，或者喷油器喷嘴被长期形成的胶质物堵塞，就会影响喷油器的正常工作，导致发动机怠速不稳、启动困难、动力不足甚至熄火等多种故障。
为保证发动机正常工作，应及时对喷油器进行维护。
A 项目要求【知识目标】1、熟知喷油器的作用、分类、工作原理；2、掌握喷油器拆装步骤；3、掌握喷油器清洗的方法及注意事项。
4、了解喷油器常见故障。
【能力目标】1、能够拆装喷油器；2、能清洗喷油器；B 相关知识一、喷油器的作用喷油器通常安装在进气歧管或汽缸盖上。
其作用是按照发动机ECU计算出的喷射正时和脉宽（喷油量），向进气歧管或气缸内喷射燃油，喷油器实际上是一个电磁阀，ECU通过控制其电磁阀线圈的电流通断（接地线的通断）来控制喷油器的工作。
当有电流通过时，喷油器柱塞被吸引，针阀上升，即实现燃油喷射。
为了保证喷油的精确度，喷油器的球阀或针阀与阀座都要求有很高的加工精度，而且阀体的升程微小，只有0.1mm左右。
二、喷油器的种类1、按结构分类喷油器可分为轴针式、球阀式和片阀式三种。
2、按电阻值分类（1）高阻值喷油器。
电磁线圈电阻值为13-17Ω。
（2）低阻值喷油器。
电磁线圈电阻值为2-3Ω。
3、按电磁线圈的驱动方式分类（1）电压驱动式电压驱动式是指ECU利用恒定的脉冲电压驱动喷油器喷油。
（2）电流驱动式喷油器驱动脉冲信号开始时是用一个较大的电流，使电磁线圈产生较大的吸力，以迅速打开喷口。
随后用较小电流保持喷口的开启状态，从而防止电磁线圈过热，因此其驱动效果较好。
电流驱动式只适用于低阻值的喷油器，因其对ECU设计要求高，故采用较少。
三、轴针式喷油器结构与工作原理轴针式喷油器主要由喷油器外壳、滤网、插座、电磁线圈、衔铁、阀针、轴针、上下密封圈组成。
当喷油器的电磁线圈没有电流通过时，针阀在弹簧的作用下将喷油器的阀口关闭，喷油器不喷油。
当电磁线圈通电时，线圈产生磁场，电磁吸力将衔铁吸起上移，与衔铁一体的阀针同时上移，喷油器的阀口被打开，燃油从精密的环形喷口以雾状喷出。
柴油机喷油器检修精品教案备课讲稿
柴油机喷油器检修精品教案备课讲稿一、教学内容本节课我们将学习《柴油机维修技术》教材第五章“喷油泵与喷油器”的第三节“喷油器的检修”。
详细内容包括：喷油器的结构原理、拆装步骤、检查与维修方法、调整与试验。
二、教学目标1. 理解喷油器的构造及其工作原理，掌握喷油器的主要部件及其作用。
2. 学会喷油器的拆装、检查、维修、调整和试验方法，提高实际操作技能。
3. 能够分析和解决柴油机喷油器故障，提升故障排除能力。
三、教学难点与重点重点：喷油器的拆装步骤、检查与维修方法、调整与试验。
难点：喷油器故障分析与排除。
四、教具与学具准备教具：柴油机喷油器实物、喷油器拆装工具、检测仪器。
学具：喷油器拆装练习工具、检测仪器。
五、教学过程1. 实践情景引入（5分钟）：展示一台存在喷油器故障的柴油机，让学生了解实际维修场景。
2. 知识讲解（15分钟）：讲解喷油器的结构原理、拆装步骤、检查与维修方法、调整与试验。
3. 例题讲解（10分钟）：讲解一个喷油器故障排除案例，引导学生掌握故障分析与排除方法。
4. 随堂练习（20分钟）：分组进行喷油器拆装、检查、维修、调整和试验的实践操作。
六、板书设计1. 喷油器的结构原理2. 喷油器的拆装步骤3. 喷油器的检查与维修方法4. 喷油器的调整与试验七、作业设计故障现象：柴油机喷油器雾化不良，动力下降。
答案：检查喷油器喷嘴、调压弹簧、调压螺钉等部件，进行清洗、更换或调整。
八、课后反思及拓展延伸1. 反思：本节课学生掌握了喷油器检修的基本技能，但部分学生在操作过程中存在不熟练的情况，需要在课后加强练习。
2. 拓展延伸：了解其他类型的喷油器（如共轨喷油器）的检修方法，提高维修技能。
重点和难点解析1. 喷油器的拆装步骤2. 喷油器的检查与维修方法3. 喷油器故障分析与排除一、喷油器的拆装步骤1. 准备工具：准备适合的拆装工具，如扳手、螺丝刀、套筒等。
2. 拆卸步骤：a. 断开电源：确保柴油机处于熄火状态，断开电源，以免发生意外。
柴油机喷油器检修教案备课讲稿
柴油机喷油器检修教案备课讲稿一、教学内容本节课的教学内容主要依据《汽车维修技术与实训》教材第四章“柴油机燃油供给系统”中的第三节“喷油器的结构与检修”。
详细内容包括：喷油器的构造原理、工作过程、常见故障及其检修方法。
二、教学目标1. 了解喷油器的构造原理，掌握其工作过程。
2. 学会识别喷油器常见故障，并能分析故障原因。
3. 掌握喷油器的检修方法，具备实际操作能力。
三、教学难点与重点重点：喷油器的构造原理、工作过程、检修方法。
难点：喷油器故障诊断与分析、实际操作技能。
四、教具与学具准备1. 教具：喷油器实物、演示用发动机模型、故障诊断仪器。
2. 学具：喷油器拆装工具、检测仪器、维修手册。
五、教学过程1. 导入新课：通过展示一辆出现喷油器故障的柴油车辆，引发学生思考，引入本节课的主题。
2. 理论讲解：a. 讲解喷油器的构造原理。
b. 分析喷油器的工作过程。
3. 实例分析：a. 展示喷油器故障实例，引导学生分析故障原因。
b. 讲解喷油器故障诊断方法。
4. 操作演示：a. 演示喷油器的拆装过程。
b. 演示喷油器的检修方法。
5. 随堂练习：a. 学生分组进行喷油器拆装练习。
b. 学生使用检测仪器进行喷油器故障诊断。
六、板书设计1. 喷油器构造原理2. 喷油器工作过程3. 喷油器常见故障及原因4. 喷油器检修方法七、作业设计1. 作业题目：a. 简述喷油器的构造原理。
b. 列举三种喷油器常见故障及其原因。
c. 描述喷油器的检修流程。
2. 答案：八、课后反思及拓展延伸1. 反思：针对本节课的教学过程，教师应认真反思教学方法是否得当，学生掌握程度如何，及时调整教学策略。
2. 拓展延伸：a. 邀请具有丰富经验的维修技师来校进行讲座，加深学生对喷油器检修的了解。
b. 组织学生参观汽车维修企业，了解喷油器检修在现实生产中的应用。
重点和难点解析1. 喷油器的构造原理及工作过程。
2. 喷油器故障诊断与分析。
3. 喷油器检修方法的实际操作。
柴油机喷油器的拆装项目教学法实训教案
柴油机喷油器的拆装项目教学法实训教案柴油机喷油器的拆装项目教学法实训教案实训课题：首先介绍本次实训的内容以及本次实柴油机喷油器的拆装训在实践中的作用。
总课时数：6节实训内容及目的：(1)了解喷油器的工作原理和喷油器的类型。
思考题：1、喷油器的作(2)熟悉喷油器的拆装的过程。
用？技术要求：2、喷油器的高针阀、针阀体螺母的拧紧力矩为6080Nm，紧固压板螺母拧紧力矩为22压油路及低压油路。
28Nm。
所需设备：(1)喷油器手泵试验台、多孔喷油器、常用工具、专用工具各10套。
介绍设备(2)相关挂图或图册若干。
实训内容：这样分组的目一、项目组的产生的是培养学生团队1．由教师帮助学生分组，要求能力强学生和能力弱的学生合理地搭配；不熟合作精神以及与陌生人打交道的能力。
悉的学生尽可能在一个组；性格不同的尽可能分到一个组。
并且在人数上有所按照实习车辆及发动机数量分成三到四组。
限定，达到较好的学习效果。
2．让每个项目组产生一位项目负责人。
这样做培养学该负责人要负责整个项目，从项目规划，到人员分工，到每个实习情况，到综生组织整个项目的合考核，直至最后总结汇报。
（重点要注意在实习过程中要指导本组同学注意安全，能力。
一般情况下项目负责人实行轮换按照操作规范操作，保证实习设备完整。
）制，具体每个分工也是轮换制，这样确保二、项目实施步骤每人都有锻炼的机1．项目负责人组织项目组成员集体讨论，分析程序要求，初步确定程序整会。
体方案。
实验中有分工，有合2．项目负责人整理大家意见，制订出整体实验方案。
作，在确定实验方案3．项目负责人定出所有的工艺流程，并向大家详细说明，大家要认真讨论。
的基础上，大家对实验应该有一个明确4．由项目负责人向指导教师汇报工艺流程和操作的基本过程，指导教师同的思路，每人根据分柴油机喷油器的拆装工独立地完成各自的任务。
完成后要向三、操作步骤及工作要点大家解释说明。
1．喷油器的拆卸(1)喷油器的固定方式有压板固定、空心螺套固定和利用自身的凸缘固定三学生要重点记住拆种。
柴油机喷油器的拆装项目教学法实训教案
柴油机喷油器的拆装项目教学法实训教案柴油机喷油器的拆装项目教学法实训教案一、教学目标1. 掌握柴油机喷油器的结构和工作原理；2. 掌握拆装柴油机喷油器的基本步骤和注意事项；3. 培养学生的操作技巧和安全意识。
二、教学内容柴油机喷油器的拆装项目教学。
三、教学方法理论教学法、实践教学法和讨论教学法相结合。
四、教学步骤1. 理论教学环节通过课堂讲解与讨论的形式，介绍柴油机喷油器的结构、工作原理和分类。
重点讲解喷油器的主要组成部分和各部件的功能。
2. 实践操作环节（1）展示实物和模型准备完整的柴油机喷油器，用于向学生进行展示和演示。
同时，准备喷油器的拆解模型，以便学生进行操作练习。
（2）操作前准备讲解柴油机喷油器拆装的基本工具及其用途，并进行示范。
要求学生检查工具的完好性和适用性，并告诉学生在操作过程中要注意安全。
（3）拆卸喷油器指导学生按照拆卸步骤，使用正确的工具进行拆卸。
督促学生注意安全操作，防止零件丢失或损坏。
（4）观察零件当柴油机喷油器拆卸后，要求学生观察和描述各个零件的特点、功能以及受损程度。
通过分析和讨论，帮助学生理解喷油器的工作原理和维护保养的重要性。
（5）清洁和检查指导学生对拆下的喷油器进行清洁，并进行详细的检查。
要求学生发现和记录任何异常现象，并提出可能的原因和解决方法。
（6）安装喷油器指导学生按照安装步骤，将喷油器组装起来。
在安装过程中，要求学生仔细检查和调整喷油器的位置和角度，确保喷油的精准度和效果。
（7）测试和调整安装完成后，要求学生对柴油机进行试运行和测试。
观察柴油机的运行情况，检查喷油器的喷油量和喷雾质量，并根据测试结果进行调整。
3. 总结与讨论环节结合实践操作的过程和结果，对柴油机喷油器的拆装项目进行总结与讨论。
让学生回顾和检验自己的学习成果，并提出问题或建议。
五、教学评价与反思1. 实训操作环节的教学评价主要通过观察和检查学生的操作技巧、动作规范和材料使用情况来进行评价。
柴油机喷油器检修教案
2016-2017学年上 学期教学教案教案使用时间：第11 周2、掌握柴油机喷油器的构造;、能够理解柴油机喷油器的工作原理; 、掌握喷油器的检修及拆装;通过对喷油器构造工作原理的学习，使学生知道如何拆装及检修喷油器。
情感态度与价值观目标：培养学生学习兴趣，树立自信，培养学生热爱专业服务社会的良好品质。
教学重点：柴油机喷油器的结构与检修方法教学难点：柴油机喷油器的工作原理 教学重点、难点解决办法：首先通过实物讲解喷油器的结构，在通过播放视频使学生理解喷油器 的工作原理，最后在要求每个同学实际操作以达到学习目的。
教师教法：讲授法、演示法、分组实践法;学生学法：小组讨论法、探究法、分组实践法、互帮互助学习;个、喷油器试验台 4个;教学程序设计：复习7新课导入7喷油器的作用7喷油器构造7喷油器的工作原理7喷油器检修方法7实操7小结7教后反思科目《柴油机维修》 授课班级：15汽4/6/8/10/12 班课题：柴油机喷油器检修课时安排：4课时知识与技能目标：1、了解喷油器的作用及类型;任课教师:过程与方法目标: 教具、学具准备：教案、多媒体课件、视频、喷油器4个、梅花扳手开口扳手各 4个、一字起4教师备课纸教学内容教师活动学生活动设计意图、导入新课①雾化均匀; 提问：引导学生思考对喷油器的要求②喷射干脆利落;③无后滴现象;④油束形状与方向，适应燃烧室。
二、喷油器的结构喷油器一般由：调压螺听课实物展示更直母、调压弹簧、顶杆、喷油器体、针阀偶件,针阀偶件紧固螺帽等组成。
三、喷油器的工作原理高压柴油进入喷油器喷嘴内压力室，产生推力, 油压克服弹簧预警力, 针阀打开，高压柴油喷出，喷油泵停止供油, 针阀在弹簧的弹力下关闭，停止喷油。
四、喷油器的检修喷油器的检修:喷油器总成的分解实物展示，讲解每个零件视频展示喷油器的工作原观看视频认真观看，及记下操作要点，注意事项。
更形象更真时。
提高学生学习趣及让喷油器工作原理简单化150教师演示对喷油器的检修规范演示一遍1、将喷油器固定在台虎钳上，用扳手拆下护帽。
喷油器教案
柳州市鹿寨职业教育中心实训课教案实训内容喷油器的构造与检修授课班级1401、1402班实训地点汽车实训厂房授课日期年月日授课时数8 授课方式（√）讲课（）示范（）练习（√）综合生产（）实训目的与任务1、掌握柴油发动机燃料供给系的组成及各部分的作用。
2、掌握喷油器的拆装、检验与调整及检修方法。
实训重点与难点喷油器的拆装、检验与调整及检修实训准备4个喷油器2个工具箱教学程序学生实习操作指导操作步骤及要点1．喷油器的维护(1)喷油器的拆装。
①拆卸。
由发动机上拆下喷油器之前，应清洁喷油器周围，最好用压缩空气吹净喷油器座四周；拆卸时，用一扳手固定喷油器本体，再用一个扳手松开固定螺母。
严禁只用一个扳手拆卸，否则喷油器定位球会在缸盖孔中转动，损坏缸盖；喷油器拆下后，应采用内孔刷子清洁喷油器孔。
②安装。
安装喷油器时，必须使用新铜垫圈，并且只能装用一个。
安装时要将喷油器的定位与缸盖孔中相应的凹槽对准，使用24ram长套筒扳手拧紧紧固螺母，防止损坏螺纹和回油口密封面。
喷油器紧固螺母的拧紧力矩为60N·m。
(2)喷油器的解体：喷油器分解时首先应注意工作场地及所用的设备、工具、油盆、清洗油液等的清洁，同时，操作时应细心，以免碰坏零件的精密表面。
如图7—48所示，分解喷油器时，将喷油器夹于台虎钳上，并在台虎钳的钳口两边衬铜皮或铝片，以免损伤喷油器件。
其操作步骤如下：①首先将喷油器放在油盆中把外表面刷洗干净，操作时注意保护针阀偶件头部，并应用软毛刷刷洗。
轴针式喷油器的轴针伸出在针阀体外面，要特别注意不要碰坏。
②将喷油器夹在有铜钳口的台虎钳上，旋下针阀偶件锁紧帽，拆下针阀偶件。
应注意不碰伤喷油器体下端的研磨平面，所以在拆下针阀偶件后，应旋上针阀偶件锁紧帽，保护该平面。
③分解针阀偶件。
针阀如果被卡住在针阀体内时不可硬拔，应浸在干净的煤油中，经过相当长时间再拔(有时需浸1--2d)。
拔时将针阀上面的柄部用台虎钳轻轻夹住，用木块护住针阀体平面轻轻敲击。
柴油机喷油器的拆装项目教学法实训教案
柴油机喷油器的拆装项目教学法实训教案柴油机喷油器的拆装项目教学法实训教案作为一名无私奉献的老师，时常会需要准备好教案，编写教案有利于我们科学、合理地支配课堂时间。
那么写教案需要注意哪些问题呢？以下是店铺帮大家整理的柴油机喷油器的拆装项目教学法实训教案，欢迎阅读与收藏。
实训课题：首先介绍本次实训的内容以及本次实柴油机喷油泵的拆装训在生产实践中的总课时数：6节作用。
实训内容及目的：(1)了解柴油机供给系的组成。
思考题：柴油机的油(2)熟悉喷油泵的拆装过程。
(3)掌握柴油机供给系中主要机件的名称、作用和连接关系。
技术要求：(1)凸轮轴的轴向间隙为O.050.10mm，出油阀压紧座拧紧扭矩为25-35Nm。
(2)玉柴Yc610sQc柴油机供油齿杆的总行程应大于17．5mm。
所需设备：(1)A型喷油泵1台。
介绍设备(2)常用工具、专用工具(喷油泵凸轮轴柱塞弹簧拆卸器等)、常用量具各1套。
(3)相关挂图或图册若干。
实训内容：一、项目组的产生这样分组的'目1．由教师帮助学生分组，要求能力强学生和能力弱的学生合理地搭配；不熟的是培养学生团队合作精神以及与陌悉的学生尽可能在一个组；性格不同的尽可能分到一个组。
生人打交道的能力。
按照实习车辆及发动机数量分成三到四组。
并且在人数上有所限定，达到较好的学2．让每个项目组产生一位项目负责人。
习效果。
该负责人要负责整个项目，从项目规划，到人员分工，到每个实习情况，到综这样做培养学合考核，直至最后总结汇报。
（重点要注意在实习过程中要指导本组同学注意安全，生组织整个项目的能力。
一般情况下项按照操作规范操作，保证实习设备完整。
）目负责人实行轮换制，具体每个分工也二、项目实施步骤是轮换制，这样确保1．项目负责人组织项目组成员集体讨论，分析程序要求，初步确定程序整每人都有锻炼的机会。
2．项目负责人整理大家意见，制订出整体实验方案。
实验中有分工，有合柴油机喷油泵的拆装3．项目负责人定出所有的工艺流程，并向大家详细说明，大家要认真讨论。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业：
1．叙述喷油器的结构组成及其工作过程？
2．喷油器主要故障原因有哪些？。
3.喷油器检查调试内容主要有哪几项？怎样调整喷油器的喷油压力？
4. 怎样正确向柴油机上安装喷油器？
教学过程：
Ⅰ 授课思路：应用小组学习的教学形式，通过喷油器的拆卸与分解，从直观认知角度学习掌握喷油器的结构组成；进而通过教师讲解、小组探究学习，掌握喷油器的原理及工作过程；通过完成零件检修、性能检测等工作任务培养学生具备喷油器更换、检修及故障排除的职业能力。
题目
项目三喷油器拆装与检修
任务一喷油器的拆卸与分解
任务二喷油器结构组成及工作原理
任务三喷油器零件检修及装配
任务四喷油器检查与调试
班级
学时
9～12
教学目标：
知识目标：
掌握喷油器功用与结构组成
掌握喷油器工作原理
技能目标：
具备更换喷油器零件及喷油器总成的能力
具备喷油器零件检修、性能检测及故障排除的能力
德育目标：
1．小组协作，观察并认识喷油器各零件组成
2．完成工作页
3．探究并了解喷油器工作工程
4．探究喷油器喷油压力调节原理。
三、喷油器零件检修及装配
1．喷油器主要零件检修
2．喷油器装配
3．喷油器安装
1．完成工作页，学习喷油器检修的内容、方法
2．商讨计划，完成喷油器装配工作任务
3.制定工作计划，安装喷油器
四、喷油器性能检验
1．喷油器密封性能检验
2．喷油器喷油压力检查调整
3．喷油器喷油质量检验
1．检验喷油器密封性能
2．检查调整喷油器喷油压力
3．完成工作页，做好学习记录
4．喷油器喷油质量检验
评价总结
1．主要知识点总结；
2．过程及效果评价
1．自我评价
2．小组评价
3．接受教师点评
布置作业
如前
记录作业题目
Ⅱ 过程设计：
1．组织教学 （约2min）
2．提问问题，复习上次课内容（约3min）
3．导入新课，激趣导新（约5min）
4．新课内容：（约165min）
5．本次课内容小结（约3min）
6．布置作业（约2min）
教学实施
教学环节
教学内容
学生活动
导入新课
案例导入：
描述现象，提出问题，激发兴趣，明确任务。
培养探究学习能力，小组合作意识
培养学生观察、记录、查阅资料的学习能力
学习和执行5S理念
教学重点：
喷油器的拆卸与分解
喷油器零件检修及装配
喷油器检查与调试
教学难点：
喷油器工作原理
教学方法及手段：理实一体、小组学习完成工作任务
教学准备：
教学课件；实物教具；工具；柴油机；备件；多媒体教学设备等
复习提问：
1．输油泵结构组成如何？
思问题；简单回答
新课学习
一、喷油器的拆卸与分解
1．拆卸喷油器；
2．分解喷油器
1．观察喷油器安装部位及管路连接情况，商讨工作计划并拆下喷油器
2．小组协作分解喷油器
2．完成工作页，掌握结构组成
二、喷油器结构组成及工作原理
1．喷油器的结构组成及结构形式
2．喷油器工作原理
3．喷油器喷油压力调节原理
4.针阀偶件
