二级减速器机械课程设计含总结
减速器课程设计小结

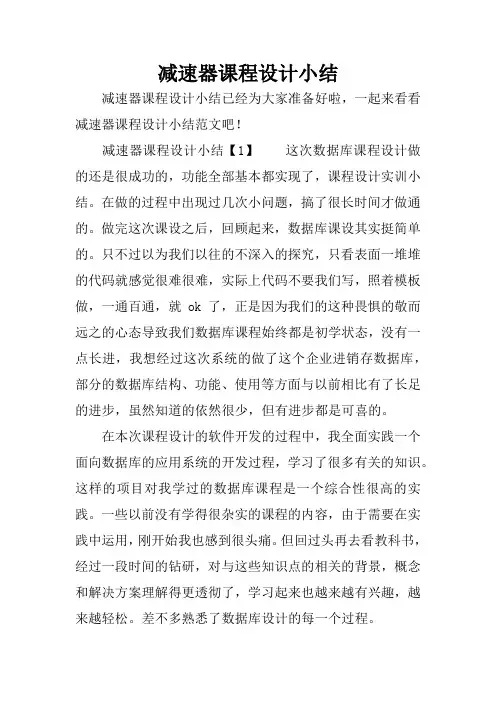

减速器课程设计小结减速器课程设计小结已经为大家准备好啦，一起来看看减速器课程设计小结范文吧！减速器课程设计小结【1】这次数据库课程设计做的还是很成功的，功能全部基本都实现了，课程设计实训小结。
在做的过程中出现过几次小问题，搞了很长时间才做通的。
做完这次课设之后，回顾起来，数据库课设其实挺简单的。
只不过以为我们以往的不深入的探究，只看表面一堆堆的代码就感觉很难很难，实际上代码不要我们写，照着模板做，一通百通，就ok了，正是因为我们的这种畏惧的敬而远之的心态导致我们数据库课程始终都是初学状态，没有一点长进，我想经过这次系统的做了这个企业进销存数据库，部分的数据库结构、功能、使用等方面与以前相比有了长足的进步，虽然知道的依然很少，但有进步都是可喜的。
在本次课程设计的软件开发的过程中，我全面实践一个面向数据库的应用系统的开发过程，学习了很多有关的知识。
这样的项目对我学过的数据库课程是一个综合性很高的实践。
一些以前没有学得很杂实的课程的内容，由于需要在实践中运用，刚开始我也感到很头痛。
但回过头再去看教科书，经过一段时间的钻研，对与这些知识点的相关的背景，概念和解决方案理解得更透彻了，学习起来也越来越有兴趣，越来越轻松。
差不多熟悉了数据库设计的每一个过程。
另外我还充分体会了从事软件开发工作需要特别严谨认真的态度和作风，一点都马虎不得。
每一个细微的细节都必须十分的注意，如果不认真思考决策，就会出现或大或小的错误，如果早期的错误隐藏下来，对后面的工作影响就会很大，甚至有时要推倒很多前面做的工作重来。
有时候，我自己觉得我写的程序非常的正确，但是就是编译通不过，在查找错误的过程中，面临着否认自己的过程，非常的痛苦，只有不断地向老师提问，有时提问的问题特幼稚，可就是不懂，很是郁闷，实习总结《课程设计实训小结》。
在反反复复的学习及询问之下，我的辛勤努力有了回报，终于做出了一个简单的软件，虽然这个软件的功能非常的简单，而且我想，在实际的运用中，还有些不足。
机械课程设计减速器个人总结
机械课程设计减速器个人总结一、背景在本次机械课程设计中，我负责设计一款减速器。
减速器是机械设备中常用的传动装置，主要用于降低转速、增加扭矩，以满足机械设备的工作需求。
通过本次设计，我深入了解了减速器的设计原理、计算方法以及实际应用。
二、设计过程1.明确设计要求：在开始设计之前，我仔细研究了减速器的设计要求，明确了设计目标和使用条件。
这包括减速比、输入输出轴的直径、工作温度范围等。
2.选择合适的传动方案：根据设计要求，我选择了合适的传动方案，包括齿轮类型、布置方式、润滑方式等。
在选择过程中，我综合考虑了效率、成本和可行性。
3.设计计算：根据选定方案，我进行了详细的设计计算。
这包括齿轮的模数、齿数、压力角、变位系数等参数的计算，以及轴的直径、长度、轴承类型和尺寸等。
4.绘制图纸：根据计算结果，我绘制了减速器的装配图和零件图。
在绘制过程中，我严格按照机械制图标准进行，确保图纸的准确性和规范性。
5.校核与优化：完成初步设计后，我对减速器进行了强度、刚度和寿命等方面的校核。
根据校核结果，我对设计进行了优化，提高了减速器的性能和可靠性。
三、遇到的问题与解决方案在设计中，我遇到了一些问题，如齿轮重合度不足、轴的刚度不够等。
针对这些问题，我通过调整齿轮参数、优化轴的截面尺寸等方式进行解决。
同时，我也遇到了一些计算上的困难，通过查阅相关资料和请教老师，最终解决了问题。
四、收获与展望通过本次设计，我不仅掌握了减速器的设计原理和计算方法，还提高了自己的动手能力和解决问题的能力。
在设计过程中，我深刻体会到了团队合作的重要性，学会了与同学之间的交流与沟通。
未来，我希望能够更加深入地研究减速器的设计技术，提高减速器的性能和可靠性，为机械设备的优化和发展做出贡献。
二级减速器课程设计完整版
二级减速器课程设计完整版1. 引言减速器是机械传动系统中常见的关键部件之一，用于降低传动装置的转速并提高扭矩输出。
二级减速器作为一种常见的减速器类型，具有广泛的应用范围。
本文旨在通过设计一个完整的二级减速器课程，介绍二级减速器的原理、设计和应用。
2. 二级减速器原理介绍2.1 主要结构组成二级减速器通常由输入轴、输出轴、两级齿轮传动系统和壳体组成。
其中，输入轴将动力源的旋转运动传递给第一级齿轮组，第一级齿轮组再将运动传递给第二级齿轮组，最终通过输出轴输出。
2.2 工作原理当输入轴旋转时，第一级齿轮组将动力传递给第二级齿轮组，通过齿轮的啮合关系实现速度的减速和输出转矩的增大。
第一级齿轮组的齿比用于实现初级减速，第二级齿轮组的齿比则用于实现次级减速。
3. 二级减速器设计步骤3.1 确定设计参数根据具体的应用需求和要求，确定二级减速器的输入转速、输出转矩、减速比等设计参数。
3.2 齿轮选择和设计根据确定的设计参数，选择适当的齿轮材料和规格，并进行齿轮的设计计算。
考虑到齿轮的强度和耐久性，要确保齿轮的模数和齿数满足设计要求，并进行齿形的优化设计。
3.3 轴的设计根据齿轮的参数和要求，设计输入轴和输出轴，并选择适当的材料和尺寸。
在轴的设计过程中，要考虑到扭矩传递和轴的刚度等因素，确保轴能够稳定运行并传递足够的扭矩。
3.4 壳体设计根据齿轮和轴的尺寸，设计适当的壳体结构和外形，并考虑到装配、润滑和散热等因素。
壳体的设计需要保证齿轮和轴可以正确安装和定位，同时提供良好的密封性和机械强度。
4. 二级减速器应用案例以工业搅拌机为例，介绍二级减速器在实际应用中的情况。
工业搅拌机通常需要较大的转矩和较低的转速，因此二级减速器是一种理想的传动选择。
通过连接电动机和搅拌机装置，二级减速器能够将高速低扭矩的电动机输出转换为低速高扭矩的搅拌机运动。
5. 总结通过对二级减速器的课程设计，我们全面了解了二级减速器的原理、设计和应用。
机械课程设计【二级减速器】
一、设计题目：二级直齿圆柱齿轮减速器1． 要求：拟定传动关系：由电动机、V 带、减速器、联轴器、工作机构成。
2． 工作条件：双班工作，有轻微振动，小批量生产，单向传动，使用5年，运输带允许误差5%。
3． 知条件：运输带卷筒转速49r/min ， 减速箱输出轴功率p=3.25马力， 二、 传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。
其传动方案如下：η2η3η5η4η1I IIIIIIVPdPw三、 选择电机１. 计算电机所需功率dP ： 查手册第3页表1-7：1η－带传动效率：0.952η－每对轴承传动效率：0.99 3η－圆柱齿轮的传动效率：0.984η－联轴器的传动效率：0.993 5η—卷筒的传动效率：0.96说明：η－电机至工作机之间的传动装置的总效率：4212345ηηηηηη=∙∙∙∙=0.829 45w P P ηη=⨯⨯ P电=2.8826362确定电机转速：查指导书第7页表1：取V 带传动比i=2-4二级圆柱齿轮减速器传动比i=840所以电动机转速的可选范围是： N 电=N 卷筒*i 总=37*（2-4）*（8-40）=592-5920r/min 符合这一范围的转速有：750、1000、1500、3000根据电动机所需功率和转速查手册第155页表12-1有4种适用的电动机型号，因此有4种传动比方案如下：方案 电动机型号额定功率同步转速r/min 额定转速r/min重量 总传动比1 Y112M-2 4KW 3000 2890 45Kg 78.10 2 Y112M-44KW1500 1440 43Kg 38.91 3 Y132M1-6 4KW 1000 960 73Kg 25.94 4Y160M1-8 4KW750720118K 19.45g综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第3种方案比较合适，因此选用电动机型号为Y112M-4.四 确定传动装置的总传动比和分配传动比：总传动比：i 总=N 电/N 卷筒=1440/49=29.18 分配传动比：取i 带=3.2 则i 减=i 总/i 带=9.11 取i 1=1.45i 2经计算i 1齿=3.644，i 2齿=2.5注：i 带为带轮传动比，1i 为高速级传动比，2i 为低速级传动比。
机械设计课程设计二级减速器
机械设计课程设计二级减速器一、教学目标本节课的教学目标是使学生掌握二级减速器的基本设计原理和方法，能够运用所学的知识进行简单的减速器设计。
具体目标如下：1.知识目标：（1）了解二级减速器的结构和工作原理；（2）掌握减速器的设计方法和步骤；（3）熟悉减速器设计中常用的标准和规范。
2.技能目标：（1）能够运用CAD软件进行减速器零件的绘制；（2）能够根据设计要求，计算并选择合适的齿轮模数、齿数等参数；（3）能够完成一级减速器的设计计算和图纸绘制。
3.情感态度价值观目标：（1）培养学生的团队合作意识和能力；（2）激发学生对机械设计的兴趣和热情；（3）培养学生的创新精神和实践能力。
二、教学内容本节课的教学内容主要包括以下几个部分：1.二级减速器的结构和工作原理；2.减速器的设计方法和步骤；3.减速器设计中常用的标准和规范；4.CAD软件在减速器设计中的应用；5.减速器设计实践操作。
三、教学方法为了达到本节课的教学目标，将采用以下几种教学方法：1.讲授法：通过讲解二级减速器的结构、工作原理、设计方法和步骤等基本知识，使学生掌握基本概念和理论。
2.案例分析法：通过分析具体的减速器设计案例，使学生了解减速器设计的过程和注意事项。
3.实验法：安排学生进行减速器设计实验，让学生动手实践，巩固所学知识。
4.讨论法：学生进行小组讨论，培养学生的团队合作意识和能力。
四、教学资源为了保证本节课的教学质量，将准备以下教学资源：1.教材：《机械设计基础》；2.参考书：相关减速器设计手册和论文；3.多媒体资料：减速器设计原理和步骤的PPT；4.实验设备：计算机、CAD软件、减速器设计实验器材。
以上教学资源将有助于实现本节课的教学目标，提高学生的学习效果。
五、教学评估本节课的评估方式将包括以下几个方面：1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等表现，评估学生的学习态度和积极性。
2.作业：布置相关的减速器设计作业，要求学生在规定时间内完成，通过评估作业的质量来评估学生的理解和掌握程度。
二级减速器(机械课程设计)(含总结)
机械设计课程设计姓名：班级：学号：指导教师：成绩：日期：2011 年6 月目录1. 设计目的 (2)2. 设计方案 (3)3. 电机选择 (5)4. 装置运动动力参数计算 (7)5.带传动设计 (9)6.齿轮设计 (18)7.轴类零件设计 (28)8.轴承的寿命计算 (31)9.键连接的校核 (32)10.润滑及密封类型选择 (33)11.减速器附件设计 (33)12.心得体会 (34)13.参考文献 (35)1. 设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。
课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。
（2）学习机械设计的一般方法，掌握机械设计的一般规律。
（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。
（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。
2. 设计方案及要求据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：1—输送带2—电动机3—V带传动4—减速器5—联轴器技术与条件说明：1）传动装置的使用寿命预定为8年每年按350天计算，每天16小时计算；2）工作情况：单向运输，载荷平稳，室内工作，有粉尘，环境温度不超过35度；3）电动机的电源为三相交流电，电压为380/220伏；4）运动要求：输送带运动速度误差不超过%5；滚筒传动效率0.96；5）检修周期：半年小修，两年中修，四年大修。
设计要求1）减速器装配图1张；2）零件图2张（低速级齿轮，低速级轴）；3）设计计算说明书一份，按指导老师的要求书写4）相关参数：F=3.3KN ，V=1.2s m /，D=350mm 。
二级减速器-(步骤详细)(含总结)(机械课程设计)
机械设计基础课程设计计算说明书题目：带式运输机传动装置设计学院：机电工程学院专业班级：学号：学生姓名：指导教师：目录一、本次课程设计的目的 (1)二、初始数据 (1)1、工作条件 (1)2、已知数据 (1)三、传动方案的拟定 (1)四、电动机的选择计算 (2)1、选择电动机 (2)2、电动机总效率 (2)3、工作机转速 (2)4、电机所需功率 (3)五、传动比分配 (3)六、传动装置的运动和动力参数计算 (4)1、各轴转速计算 (4)2、各轴输入功率计算 (4)3、各轴输入转矩计算 (4)七、齿轮设计要求 (5)八、高速级齿轮设计 (5)1 齿轮概况 (5)2、齿面接触疲劳强度校核 (6)3、齿根弯曲疲劳强度计算 (7)4、中心距校核 (7)5、齿轮圆周速度校核 (8)九、低速级齿轮设计 (8)1、齿轮概况 (8)2、齿面接触疲劳强度校核 (9)3、齿面接触疲劳强度校核 (10)4、齿根弯曲疲劳强度计算 (10)5、中心距校核 (11)6、齿轮圆周速度校核 (11)7、其余圆周速度校核 (12)十、轴类零件设计 (12)1、轴一 (12)2、轴三 (13)3 、轴二 (14)11、轴承校核 (19)十二、平键挤压强度校核 (21)十三、润滑选择 (21)十四、减速器铸造箱体尺寸 (21)十五、自我总结 (23)参考文献 (23)图1 带式输送机传动简图图2 示意图已知总传送比：i=16.744双级圆柱齿轮减速器高速级的传动比为：图3 轴一图轴直径的初选：由于轴一受到转矩小（由4.1看出），C=108；则有：；有一键槽与联轴器配合，轴径应增大5%，有所以。
但又因为要与联轴器配合，。
图4 轴三图图5 轴二图图 6 轴二受力图十五、自我总结本次课程设计主要任务是，设计一个二级圆柱斜齿轮减速器。
从一窍不通，到有初步思绪，将以前所学的知识都结合起来，边学边做，依葫芦画瓢，再到最后完成，这对本身就是一种提升。
机械设计课程设计 二级减速器
计 算 及 说 明结 果第一章 电动机的选择及功率的计算1电动机的选择（1）选择电动机的类型按工作要求选用Y 系列三相异步电动机，鼠笼式结构。
电源的电压为380V 。
（2）选择电动机功率根据已知条件，工作机所需要的有效功率为：6200 1.559.6110001000W FV P kw kw ⨯=== 其中 F: 运输带工作拉力V: 运输带工作速度电动机所需要的功率d P 为: wd p P η=式中η为传动系统的总功率:123ηηηηηη=带齿轮齿轮联轴器滚子轴承由[1]表2-5确定各部分效率为:轴承传动效率0.99η=球轴承，0.97η=高齿1,0.97η=低齿工作机传动效率0.97η=滚筒,联轴器效率,V 带效率0.96η=带代入上式得：0.868η= 电动机所需要的功率为:96111910868η===...wd p P kw kw9.61w P kw =0.868η=3.57d P kw =0.99η=联轴器计 算 及 说 明结 果因载有轻微振动,电动机额定功率ed P 应该大于d P .选电动机功率ed P 为15kw.（3）确定电动机转速 卷筒轴工作转速：601000601000 1.5563.02min min 470w V rr n D ππ⨯⨯⨯⨯===⨯⨯ 选取电动机型号为Y160L-4，其主要参数见表1： 额定功率/kw满载转速/r/m同步转速/r/m1514601500第二章 传动比的分配及参数的计算1.总传动比146023.1763.02m a n i n ω=== 2.分配传动装置各级传动比2=D i 231711592===减..a D i i i 因为选用同轴式减速器，高速级和低速级传动比相等, 所以 121159340====减..i i i得出 高速级传动比：1340=.i低速级传动比: 2340=.i102.37/min w n r =23.17a i =1340=.i 2340=.i计 算 及 说 明结 果3.传动装置的运动和动力参数计算传动系统各轴的转速,功率和转矩计算如下: （1） Ⅰ轴（高速轴）/730/min D m n n i r I ==1150961440η==⨯=带..ed p p kw kw1111449550955018838730==⨯=...p T N m n （2） Ⅱ轴(中间轴)1730214.71/min 3.40n n r i I ∏=== 1440990971383ηη∏I ==⨯⨯=1轴轴承高齿轮....p p kw 32138395509550106151421471∏∏==⨯⨯=⋅...p T N m n （3） Ⅲ轴(低速轴)2214.7163.15/min 3.40III III n n r i ===13830990971328ηη∏==⨯⨯=2轴轴承低齿轮....III p p kw 1328955095502008306315==⨯=⋅...III III III p T N m n 将上述计算结果列表2-1中,以供查询1730=/min n r 1144=.p kw118838=⋅.T N m21471∏=./min n r 1383∏=.P kw 61514∏=⋅.T N m6315=./min III n r 1328=.III p kw200830=⋅.III T N m计 算 及 说 明结 果传动系统的运动和动力参数参数 Ⅰ轴(高速轴)Ⅱ轴（中间轴） Ⅲ轴（低速轴） 转速 n r/min 730 214.71 63.15 功率 P (kw) 14.4 13.83 13.28 转矩 T (N.m) 188.38 615.142008.30 传动比i3.403.40---第三章 V 带传动设计1.确定计算功率ca P15ed P kw =，1460/min m n r =，查《机械设计》表8-8得工作情况系数K A =1.3，则 1.31519.5ca P kw =⨯=。
二级减速器课程设计完整版
二级减速器课程设计完整版一、课程背景在机械设计领域中，减速器是一种常见的机械传动装置，用于调节机械设备的输出转速，实现输出力矩的放大或减小。
二级减速器作为减速器的一种，具有结构复杂、传动效率高等特点，广泛应用于各种工业领域。
因此，对于二级减速器的设计原理和结构特点有着重要的研究意义。
本课程将详细介绍二级减速器的设计原理和计算方法，帮助学习者深入了解二级减速器的工作原理和设计过程。
二、课程内容1. 二级减速器的分类和工作原理- 正斜齿轮传动、斜齿轮传动和蜗杆传动的特点和适用范围- 二级减速器的传动比计算方法和选择原则2. 二级减速器的结构设计- 二级减速器的零部件设计要点和特点- 主要零部件的材料选择和加工工艺3. 二级减速器的热处理和装配- 热处理对二级减速器性能的影响和作用- 二级减速器的装配步骤和注意事项4. 二级减速器的性能测试和调试- 对二级减速器进行性能测试的方法和工具- 二级减速器的调试原则和步骤三、课程目标通过本课程的学习，学生将能够掌握二级减速器的设计原理和计算方法，了解二级减速器的结构特点和制造工艺，具备二级减速器的设计和调试能力。
同时，通过实际操作和案例分析，提高学生对于机械设计的实践能力和解决问题的能力，为将来从事机械设计相关工作打下坚实的基础。
四、课程教学安排- 第一阶段：介绍二级减速器的分类和工作原理，包括传动比的计算和选择方法。
学生需要通过课堂理论学习和案例分析，掌握相关理论知识。
- 第二阶段：实践操作，包括二级减速器结构设计、材料选择和加工工艺的实际操作。
学生将根据教师指导，完成二级减速器零部件的设计和制作。
- 第三阶段：实验室测试和调试，学生将在实验室进行二级减速器的性能测试和调试操作。
通过实验数据的分析和处理，学生将掌握二级减速器的调试原则和方法。
五、课程评估本课程的评估方式将采用学习报告、设计作业和实验成绩相结合的方式。
学生需要完成相关的作业和实验报告，通过对课程内容的掌握和实践操作的表现，来评估学生的学习效果和能力提升情况。
二级减速器(机械课程设计)(含总结)
机械设计课程设计姓名：班级：学号：指导教师：成绩：日期：2011 年6 月目录1. 设计目的 (2)2. 设计方案 (3)3. 电机选择 (5)4. 装置运动动力参数计算 (7)5.带传动设计 (9)6.齿轮设计 (18)7.轴类零件设计 (28)8.轴承的寿命计算 (31)9.键连接的校核 (32)10.润滑及密封类型选择 (33)11.减速器附件设计 (33)12.心得体会 (34)13.参考文献 (35)1. 设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。
课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。
（2）学习机械设计的一般方法，掌握机械设计的一般规律。
（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。
（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。
2. 设计方案及要求据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：技术与条件说明：1）传动装置的使用寿命预定为 8年每年按350天计算， 每天16小时计算；2）工作情况：单向运输，载荷平稳，室内工作，有粉尘，环境温度不超过35度；3）电动机的电源为三相交流电，电压为380/220伏；4）运动要求：输送带运动速度误差不超过%5；滚筒传动效率0.96； 5）检修周期：半年小修，两年中修，四年大修。
设计要求1）减速器装配图1张；2）零件图2张（低速级齿轮，低速级轴）； 3）设计计算说明书一份，按指导老师的要求书写1—输送带2—电动机3—V 带传动4—减速器4）相关参数：F=3.3KN ，V=1.2s m /，D=350mm 。
机械课程设计二级减速器
机械课程设计二级减速器一、课程目标知识目标：1. 让学生掌握二级减速器的结构原理，理解其工作过程及在各领域中的应用。
2. 使学生了解并掌握减速器设计中涉及的计算方法，如齿轮传动、轴承寿命等。
3. 帮助学生掌握机械设计的基本流程，包括设计要求分析、方案设计、计算校核等。
技能目标：1. 培养学生运用CAD软件进行二级减速器零部件的绘制和装配能力。
2. 培养学生运用相关计算公式和软件进行二级减速器参数计算和校核的能力。
3. 提高学生实际操作能力，能够根据设计要求完成二级减速器的组装和调试。
情感态度价值观目标：1. 激发学生对机械设计的兴趣，培养其创新意识和实践能力。
2. 培养学生严谨的科学态度和团队协作精神，使其在设计和制作过程中体验到合作与分享的快乐。
3. 增强学生的环保意识，使其在设计过程中注重节能和可持续发展。
课程性质：本课程为机械设计实践课程，结合理论知识，注重培养学生的实际操作能力和创新能力。
学生特点：学生已具备一定的机械基础知识，具有较强的求知欲和动手能力，但缺乏实际设计经验。
教学要求：教师应结合学生特点，采用任务驱动、分组合作等教学方法，引导学生主动参与，注重理论与实践相结合，提高学生的综合能力。
通过本课程的学习，使学生能够将理论知识应用于实际工程设计中，达到学以致用的目的。
二、教学内容1. 理论知识：- 二级减速器的基本结构、原理及其应用领域。
- 齿轮传动原理，齿轮参数的计算与选择。
- 轴承类型及选用，轴承寿命计算。
- 减速器设计中涉及的力学知识，如强度计算、刚度计算等。
2. 实践操作：- 利用CAD软件进行二级减速器零部件的绘制、装配。
- 根据设计要求，进行二级减速器的参数计算和校核。
- 二级减速器的组装、调试及性能测试。
3. 教学大纲：- 第一周：二级减速器基本结构、原理学习，了解其应用领域。
- 第二周：齿轮传动原理学习，进行齿轮参数计算与选择。
- 第三周：轴承类型及选用，轴承寿命计算方法学习。
二级减速器课程设计
二级减速器课程设计课程背景二级减速器是一种机械传动装置，广泛应用于各种机械设备中，如汽车、工厂机械等。
理解和掌握二级减速器的原理和设计方法对于机械工程师来说非常重要。
本课程旨在帮助学生全面了解二级减速器的原理、结构和设计方法，并通过实际设计案例进行实践。
课程目标本课程的目标是：1.理解二级减速器的基本原理和工作过程；2.掌握常见二级减速器的结构和特点；3.掌握二级减速器的设计方法和工程计算；4.运用所学知识，进行二级减速器的实际设计和优化。
课程大纲第一章：二级减速器基本原理• 1.1 机械传动概述• 1.2 二级减速器的作用和应用领域• 1.3 二级减速器的基本原理和工作方式第二章：常见二级减速器结构• 2.1 平行轴二级减速器• 2.2 锥齿轮二级减速器• 2.3 行星齿轮二级减速器第三章：二级减速器设计方法• 3.1 设计准则和要求• 3.2 功率和转速计算• 3.3 传动比的选择• 3.4 齿轮的设计和选型第四章：二级减速器实际设计案例• 4.1 平行轴二级减速器设计• 4.2 锥齿轮二级减速器设计• 4.3 行星齿轮二级减速器设计课程教学安排本课程分为理论学习和实践设计两部分，具体安排如下：•第1-2周：第一章二级减速器基本原理的讲解•第3-4周：第二章常见二级减速器结构的讲解•第5-6周：第三章二级减速器设计方法的讲解•第7-10周：第四章二级减速器实际设计案例的讲解和实践课程评估方式本课程的评估方式采用综合评价的方法，包括平时表现、作业、考试等方面。
•平时表现（20%）：包括课堂参与和讨论、作业完成情况等。
•作业（30%）：包括课后作业和设计实践。
•期末考试（50%）：考核学生对课程内容的理解和应用能力。
参考书目•《机械设计手册》•《齿轮传动设计手册》•《齿轮传动的设计与计算》以上是《二级减速器课程设计》的大纲，希望通过本课程的学习，能够使学生对二级减速器有全面的了解，并具备进行二级减速器设计和优化的能力。
二级圆柱直齿轮减速器的课程设计小结
二级圆柱直齿轮减速器的课程设计小结
在进行二级圆柱直齿轮减速器的课程设计过程中，我们深入理解了减速器的设计理念、工作原理以及实际应用。
这个设计项目让我们对机械设计的基本原则、标准与规范有了更深入的认识，同时也提高了我们的实践操作能力。
在设计过程中，我们学习并应用了机械设计的基本原理，例如齿轮的传动比、扭矩的平衡、轴承的选取与安装等。
通过对实际工况的模拟分析，我们确定了减速器的各个部件，如齿轮、轴承、箱体等的尺寸和材料。
我们了解到减速器的设计必须满足一定的强度和刚度要求，同时也要考虑其寿命、维护性以及制造成本。
在设计过程中，我们通过不断的优化和调整，力求找到最佳的设计方案。
还学习了如何使用CAD软件进行减速器的三维建模。
通过三维建模，我们可以更直观地看到设计的实际效果，及时发现并修正设计中存在的问题。
了解到减速器的制造和装配过程。
通过与制造工程师的交流，我们了解了减速器在生产中的实际操作和注意事项，这对于我们理解机械设计在实际生产中的应用非常有帮助。
这次二级圆柱直齿轮减速器的课程设计让我们对机械设计有了更深入的理解和实践。
通过这个项目，我们不仅学到了理论知识，还提高了我们的实践操作能力。
在设计过程中，我们学会了如何解决实
际问题，如何进行团队合作，如何在压力下保持冷静并做出明智的决策。
这些经验将对我们未来的学习和职业生涯产生积极的影响。
机械课程设计二级减速器设计
二、电动机的选择：（1）电动机型号的选择：根据电动机转速P 电=5.5kw ，传动不逆转，则同步转速n=1500rpm;选择电动机型号Y132S-4，P 额=7.5KW ，满载电流I=11.6A ，效率η=85.5%，功率因数cos φ=0.84;堵转电流/额定电流=7.0A;堵转转矩/额定转矩=2.2;最大转矩/额定转矩=2.2（2）电动机主要外形和安装尺寸如下： 三、确定传动装置的总传动比和分配传动比1. 确定总传动比：4286.2735960===总电总n n i 电n 为电动机满载转速；总n 为盘磨机主轴转速；总i 为传动装置总传动比2.分配传动比：锥总i i i i ⋅⋅=21；21i i 分别为两对斜齿轮的传动比；3~2=锥i ，取5.2=锥i ，则有97.105.24286.2721===⋅锥总i i i i21)3.1~2.1(i i = 63.31=∴i 02.32=i四、计算传动装置的运动和动力参数为进行传动件的设计计算，要推算出各轴的转速和转矩（或功率），如将传动装置各轴由高速至低速依次定为1轴、2轴……同时每对轴承的传动效率η1=0.99 圆柱齿轮的传动效率η2=0.96 联轴器的传动效率η3=0.99 圆锥齿轮的传动效率η4=0.95则可按电动机到工作机运动传递路线推算，得到各轴的运动和动力参数。
1．计算各轴转速：m in /9601r n n m == m in /9602r n n m ==min /46.26463.3960123r i n n ===min /57.8702.346.264234r i n n ===min /57.8745r n n == min /03.355.257.8756r i n n ===锥 m n 为电动机满载转速；654321n n n n n n 分别为轴1至轴6的转速；2.各轴输入功率：kw P P d 5.51==kw P P d 39.599.099.05.5122=⨯⨯=⋅=η 3112ηηη⨯= kw P P 12.596.099.039.52323=⨯⨯=⋅=η 2123ηηη⨯= kw P P 87.496.099.012.53434=⨯⨯=⋅=η 2134ηηη⨯= kw P P 77.499.099.087.44545=⨯⨯=⋅=η 3145ηηη⨯= kw P P 49.495.099.077.45656=⨯⨯=⋅=η 4156ηηη⨯=5645342312ηηηηη分别为相邻两轴间的传动效率 3.各轴输出功率：kw P P d 5.5'1==kw P P 34.599.039.512'2=⨯=⋅=η kw P P 76.299.079.213'3=⨯=⋅=ηkw P P 82.499.087.414'4=⨯=⋅=η kw P P 72.499.077.415'5=⨯=⋅=η kw P P 45.499.049.416'6=⨯=⋅=η4.各轴输入转矩：m N n P T d ⋅=⨯=⨯=71.549605.595509550电电m N T T d ⋅==71.541m N T T ⋅=⨯⨯=⋅=62.5399.099.071.541212ηm N i T T ⋅=⨯⨯⨯=⋅⋅=99.18496.099.063.362.5323123η m N i T T ⋅=⨯⨯⨯=⋅⋅=96.53096.099.002.399.18434234η m N T T ⋅=⨯⨯=⋅=39.52099.099.096.5304545η m N i T T ⋅=⨯⨯⨯=⋅⋅=57.122395.099.05.239.5205656η锥5.各轴输出转矩：m N T T d ⋅==71.54'1m N T T ⋅=⨯=⋅=08.5399.062.5312'2η m N T T ⋅=⨯=⋅=14.18399.099.18413'3ηm N T T ⋅=⨯=⋅=65.52599.096.53014'4η m N T T ⋅=⨯=⋅=19.51599.039.52015'5η m N T T ⋅=⨯=⋅=33.121199.057.122316'6η根据上述运算过程，运动和动力参数计算结果整理于下表：五、传动零件的设计计算1.高速齿轮的计算注：参考资料未标表示机械设计第八版，机原为机械原理表1 高速级圆柱斜齿轮1传动参数表2.低速齿轮的计算表2 低速级圆柱斜齿轮传动参数表3.锥齿轮的计算注：课设-机械设计课程设计指导书表3锥齿轮传动参数表六、轴的计算计算及说明结果1．轴的初选：材料45钢 []55~35=t τ 97~1120=Amm n P A d n 7.7719605.391003302==≥ 66.1805.117.77=⨯ mm n P A d 26.8564.4625.12100333303==≥ 19.2805.126.85=⨯ mm n P A d 38.1787.574.87100334404==≥ 4005.138.17=⨯ mm n P A d 37.9187.574.77100335505==≥ mm n P A d 50.4235.034.49100336606==≥ 对于直径100mm d ≤的轴，轴径增大5%至7%2．轴的校核P362表15-1P370表15-3 P371 P371材力第3章切向力N d T F t 87.394674.931099.18422333=⨯⨯==P231七、键联接的选择和计算1.键的选择键2 10 8 0.4-0.6 42 0.063 5.0 3.3 0.25-0.4键3 10 8 0.4-0.6 62 0.063 5.0 3.3 键41490.4-0.6700.1555.03.32.键的校核：计算及说明结果低速轴上键4的校核：[]MPa p 120~100=σ[]p p dkl T σσ<=⨯⨯⨯==6.856245096.5302000200082==hk机械手册P581表7-3机械手册P580八、滚动轴承的选择和计算1.轴承的选择序号轴承代号基本尺寸基本额定负荷KN 极限转速 安装尺寸 质量 dDBCC脂润滑 r dDrkg1 7305AC 25 62 17 21.5 15.8 9500 19.1 32 55 1 0.23 2 7306AC 30 72 19 25.2 18.5 8500 31.1 37 65 1 0.35 3 7310AC 50 110 27 55.5 44.556003360 100 2 1.32计算及说明结果2.轴承的校核 查表可知，68.0=e派生轴向力N F V d 34.120944.177868.068.0F 11=⨯==N F V d 126.19595.28668.068.0F 22=⨯==34.1209116.1297126.19599.110112=>=+=+d d a F F F左边为放松边，右边为压紧边N F F F d a a 116.1297126.19599.110121=+=+=P322表13-7N F F d a 126.19522==e F F V a >==73.044.1778116.129711,则41.01=X ，87.01=Y e F F V a ===68.095.286126.19522,则12=X ，02=Y 轴承受轻微冲击，则载荷系数2.1=p fNF F f P a V p 18.2229)116.129787.044.177841.0(2.1)(11111=⨯+⨯⨯=Y +X =N F F f P a V p 34.344)95.2861(2.1)(22222=⨯⨯=Y +X =左轴承h P C n L h 636161094.218.22295550057.8760106010⨯=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⨯=ε左h h L L >左 ，符合要求。
二级减速器课程设计完整版
二级减速器课程设计完整版一、课程设计的目的二级减速器课程设计是机械设计课程中的重要实践环节，其目的在于通过对二级减速器的设计，让我们更深入地理解机械传动系统的工作原理和设计方法，培养我们综合运用所学机械知识进行工程设计的能力，包括结构设计、强度计算、绘图表达等方面。
同时，也有助于提高我们的创新思维和解决实际问题的能力。
二、设计任务与要求本次设计的任务是设计一个用于特定工作条件下的二级减速器。
给定的工作条件包括输入功率、输入转速、工作机的转速要求以及工作环境等。
具体要求如下：1、选择合适的传动方案，确定各级传动比。
2、对齿轮、轴、轴承等主要零部件进行设计计算和强度校核。
3、绘制减速器的装配图和主要零件图。
4、编写设计说明书，清晰阐述设计思路和计算过程。
三、传动方案的选择在选择传动方案时，需要考虑多种因素，如传动效率、结构紧凑性、成本等。
常见的二级减速器传动方案有圆柱齿轮减速器、圆锥齿轮减速器、蜗杆减速器等。
经过比较分析，我们选择了圆柱齿轮减速器，因为它具有传动效率高、结构简单、成本较低等优点。
四、主要参数的计算1、确定总传动比根据输入转速和工作机转速要求，计算出总传动比。
2、分配各级传动比考虑到齿轮的齿数和模数等因素，合理分配两级齿轮的传动比。
3、计算各轴的转速、功率和转矩五、齿轮的设计计算1、选择齿轮材料根据工作条件和使用要求，选择合适的齿轮材料。
2、按齿面接触疲劳强度计算确定齿轮的主要参数，如齿数、模数、分度圆直径等。
3、按齿根弯曲疲劳强度校核六、轴的设计计算1、初步估算轴的直径根据传递的转矩和转速，初步估算轴的最小直径。
2、轴的结构设计根据安装零件的要求，确定轴的各段直径和长度，以及轴上的键槽等结构。
3、轴的强度校核对轴进行弯扭合成强度校核和疲劳强度校核。
七、轴承的选择与校核根据轴的受力情况，选择合适的轴承类型，并进行寿命计算和校核。
八、键的选择与校核选择合适的键连接，并对其强度进行校核。
九、减速器的润滑与密封确定减速器的润滑方式和润滑油的种类，以及选择合适的密封方式和密封件。
机械设计二级减速器课程设计超级完整报告
燕山大学机械设计课程设计报告题目：蜗杆-齿轮二级减速器学院：机械工程学院年级专业： XX学号： XX学生姓名： XX指导教师： XX目录1 项目设计目标与技术要求 (1)2 传动系统方案制定与分析 (1)2.1 常见传动方案的特点及应用 (1)2.2 传动系统方案的确定 (3)3 传动方案的技术设计与分析 (3)3.1 电动机选择与确定 (3)3.1.1 电动机类型和结构形式选择 (3)3.1.2 电动机容量及转速确定 (4)3.1.3 电动机型号选择 (5)3.2 传动装置总传动比确定及分配 (5)3.2.1 传动装置总传动比确定 (6)3.2.2 各级传动比分配 (6)3.3 总体运动学计算 (6)3.3.1 各轴转速 (6)3.3.2 各轴功率 (7)3.3.3 各轴转矩 (7)3.3.4 各轴运动参数结果汇总 (7)4 关键零部件的设计与计算 (8)4.1 设计原则制定 (8)4.1.1 轴的设计原则 (8)4.1.2 蜗轮蜗杆的设计原则 (8)4.1.3 齿轮的设计原则 (9)4.1.3 键的设计原则 (9)4.1.4 滚动轴承的设计原则 (10)4.2 高速级蜗杆传动设计方案及计算 (10)4.2.1 传动参数设计 (10)4.3.3 传动强度校核 (12)4.3 低速级齿轮传动设计方案及计算 (13)4.3.1 传动设计方案 (13)4.3.3 传动参数设计 (13)4.2.4 传动强度校核 (16)4.4 轴的初算 (17)5 传动系统结构设计与总成 (18)5.1 装配图设计及部件结构选择、执行机械设计标准与规范 (18)5.1.1 装配图整体布局 (18)5.1.2 轴系结构设计与方案分析 (19)5.2 零件图设计 (25)5.3 主要零部件的校核与验算 (26)5.3.1 轴系结构强度校核(选择低速轴进行校核) (26)5.3.2 键的选择及键联接的强度计算 (31)5.3.3 滚动轴承选择与寿命计算 (33)6 主要附件与配件的选择 (36)6.1 联轴器选择 (36)6.2 润滑与密封的选择 (37)7 零部件精度与公差的制定 (39)7.1 精度设计制定原则 (39)7.2 精度设计的具体实施 (40)7.3 减速器主要结构、配合要求 (40)7.4 减速器主要技术要求 (40)8 项目经济性分析与安全性分析 (41)8.1 零部件材料、工艺、精度等选择经济性 (41)8.2 减速器总重量估算及加工成本初算 (42)8.3 安全性分析 (42)8.4 经济性与安全性综合分析 (42)9 设计小结 (43)10 参考文献 (45)1 项目设计目标与技术要求任务描述：设计一种带式输送机装置，以电动机为原动力，经减速器减速后，将动力输出到工作机上，以实现相应的技术要求。
二级减速器课程设计完整版
二级减速器课程设计完整版二级减速器是一种常见的机械传动装置，它通过将主动轴的转速降低到目标速度，提供给被动轴，进行连续转动的功能。
在工程制图、机械制造、机械运动学等方面的学习中，二级减速器的课程设计是必不可少的。
本文将在介绍二级减速器课程设计的目的、设计要求、设计流程、设计结果及进行评估等方面进行详细的讲解，旨在为工程学生提供一份全方位、系统性的参考文档。
一、二级减速器课程设计的目的二级减速器课程设计的主要目的是通过学生对二级减速器的结构、原理和设计流程的学习，加深对机械传动及其运动规律的理解，提升学生的综合应用能力。
通过设计、计算和制图等环节的实践操作，掌握机械制造的基本技能和方法，培养学生创新意识和解决问题的能力。
二、二级减速器课程设计的要求1. 熟练掌握机械基础知识和机械制图、机械设计等课程内容；2. 具有一定的机械加工基础和操作技能；3. 具有较强的团队合作能力和创新意识；4. 熟练掌握AutoCAD、SolidWorks等机械设计软件的应用。
三、二级减速器课程设计的流程1. 需求分析：根据设计要求，确定二级减速器的主要参数、要求和运行条件；2. 设计方案：设计合理的传动方案，确定齿轮副的基本参数和组成方案，选择传动齿轮的材料、硬度等；3. 计算分析：根据设计方案，进行齿轮副强度计算、轴承选型、传动效率和噪声分析等计算分析；4. CAD绘图：将设计方案和计算分析结果导入CAD软件，进行三维建模和二维制图；5. 实验验证：通过样机试制和实验验证，检验设计方案的可行性和性能指标是否达到预期；6. 评估汇总：评估设计方案的优缺点，掌握设计过程中的经验和教训，对设计进行汇总总结。
四、二级减速器课程设计的结果在完成以上设计流程的基础上，最终得出了二级减速器设计的结果。
通过不断的改进和完善，得到的设计方案具有以下优点：1. 传动：利用齿轮副实现二级减速，传动平稳、效率高、噪声小；2. 结构：设计结构紧凑、流线形美、各部件匹配性好；3. 可靠性：通过强度计算、轴承选型等技术手段实现了二级减速器的可靠性；4. 制造：采用自动化精密加工设备，提高制造精度和生产效率；5. 实用性：根据实际需求和环境适应性，设计出了具有一定实用性的二级减速器。
二级减速器课程设计完整版
二级减速器课程设计完整版二级减速器是机械制造领域中的一个重要装置，其主要作用是减缓旋转速度，使得机械设备能够在不同的运动状态下正常工作。
为了让学生深入理解二级减速器的结构和工作原理，我设计了一份完整的课程，涵盖了从理论探讨到实验演示的全套内容，以下是具体的安排。
第一部分：理论介绍在这一部分，我会首先讲解减速器的基本概念和分类，介绍二级减速器的构造和工作原理。
通过图文并茂的方式，让学生对减速器的整体结构有一个清晰的认识，并深入分析其中的关键组件和作用原理。
第二部分：工程实践在这一部分，我会组织学生进行二级减速器的实验制作，具体流程如下：1. 设计方案：首先，学生需要按照课程要求设计二级减速器的结构、尺寸和材料，以及各个零部件之间的协调配合。
在设计过程中，学生需要综合运用力学、数学、材料力学等多学科知识，全面考虑各方面因素。
2. 制作零部件：学生根据自己的设计方案，使用CNC加工中心和其他机械设备制作二级减速器的各个零部件，包括齿轮、轴承、固定件等。
通过实际制作过程，学生可以掌握机械制造的基本技能，培养工程实践能力。
3. 装配测试：学生将所制作的零部件进行装配，进行测试。
测试结果会用来验证他们的设计是否合理，性能是否符合预期，同时也能够检验他们的加工工艺是否正确。
这一环节的目的是帮助学生强化设计、制造和测试之间的联系，增强综合实践能力。
第三部分：综合评估在这一部分，我会对学生的实验成果进行综合评估。
具体包括：1. 设计方案评估：评估学生的设计方案是否合理，能否满足减速器的工作要求。
2. 制造过程评估：评估学生的制造过程是否规范、精细，是否达到了理论预期。
3. 性能测试评估：评估学生的减速器在实际测试过程中的性能表现，分析原因并提出改进建议。
通过全面多方位的评估，帮助学生全面认识减速器的运作原理和制造过程，增强他们的综合能力和实践应用能力。
总之，这份二级减速器课程设计旨在通过理论介绍、工程实践和综合评估三个层面，帮助学生全面掌握减速器的相关知识和技能，同时培养学生的创新思维和实践能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计课程设计姓名：班级：学号：指导教师：成绩：日期：2011 年6 月目录1. 设计目的 (2)2. 设计方案 (3)3. 电机选择 (5)4. 装置运动动力参数计算 (7)5.带传动设计 (9)6.齿轮设计 (18)7.轴类零件设计 (28)8.轴承的寿命计算 (31)9.键连接的校核 (32)10.润滑及密封类型选择 (33)11.减速器附件设计 (33)12.心得体会 (34)13.参考文献 (35)1. 设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。
课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。
（2）学习机械设计的一般方法，掌握机械设计的一般规律。
（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。
（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。
2. 设计方案及要求据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：技术与条件说明：1）传动装置的使用寿命预定为 8年每年按350天计算， 每天16小时计算；2）工作情况：单向运输，载荷平稳，室内工作，有粉尘，环境温度不超过35度；3）电动机的电源为三相交流电，电压为380/220伏；4）运动要求：输送带运动速度误差不超过%5；滚筒传动效率0.96； 5）检修周期：半年小修，两年中修，四年大修。
设计要求1）减速器装配图1张；2）零件图2张（低速级齿轮，低速级轴）； 3）设计计算说明书一份，按指导老师的要求书写1—输送带2—电动机3—V 带传动4—减速器5—联轴器4）相关参数：F=8KN ，V=0.6s m /，D=400mm 。
3. 电机选择3.1 电动机类型的选择按工作要求和工作条件选用Y 系列鼠笼三相异步电动机。
其结构为全封闭自扇冷式结构，电压为380V 。
3.2 选择电动机的容量工作机有效功率P w =1000vF ⋅,根据任务书所给数据F=8KN ，V=0.6s m 。
则有：P w =1000v F ⋅=10006.08000⨯=4.8KW从电动机到工作机输送带之间的总效率为η∑=1η542342ηηηη⨯⨯⨯⨯ 式中1η，2η，3η，4η，5η分别为V 带传动效率, 滚动轴承效率，齿轮传动效率，联轴器效率，卷筒效率。
据《机械设计手册》知1η=0.96，2η=0.99，3η=0.97，4η=0.99，5η=0.99，则有：∑η=0.96⨯499.0⨯297.0⨯99.099.0⨯=0.85所以电动机所需的工作功率为： P d =∑η9.0w P =85.096.08.4⨯=5.88KW 取P d =6.0KW3.3 确定电动机的转速按推荐的两级同轴式圆柱斜齿轮减速器传动比I 齿=8~40和带的传动比I 带=2~4，则系统的传动比范围应为：I ∑=I 齿带i ⨯=（8~40）⨯（2~4）=16~200 工作机卷筒的转速为 n w =D v π100060⨯=min /7.2840014.36.0100060r =⨯⨯⨯所以电动机转速的可选范围为n d =I ∑w n ⨯=（16~200）⨯28.7min /r =（459~5740）min /r符合这一范围的同步转速有750r/min,1000r/min 和1500r/min 三种，由于本次课程设计要求的电机同步转速是1000r/min 。
查询机械设计手册（软件版）【常有电动机】-【三相异步电动机】-【三相异步电动机的选型】-【Y 系列（IP44）三相异步电动机技术条件】-【电动机的机座号与转速对应关系】确定电机的型号为Y160M-6.其满载转速为970r/min,额定功率为7.5KW 。
4. 装置运动动力参数计算4.1 传动装置总传动比和分配各级传动比1）传动装置总传动比 I ∑=8.337.28970==w d n n 2）分配到各级传动比因为I a =齿带i ⨯i 已知带传动比的合理范围为2~4。
故取V 带的传动比01i 2.2=则I 齿5.1501==i i a分配减速器传动比，参考机械设计指导书图12分配齿轮传动比得高速级传动比0.7412=i ，低速级传动比为27.370.45.1523==i 4.2 传动装置的运动和动力参数计算电动机轴： 转速：n 0=970min /r 输入功率：P 0=P d =6.0KW 输出转矩：T 0=9.5510⨯60n P d ⨯=9.55610⨯970.6⨯ =5.9410⨯N mm ⋅ Ⅰ轴（高速轴） 转速：n 1=min /440min /r 2.29700r i n ==带 输入功率：P 1=P KW P 76.596.00.610010=⨯=⨯=⨯ηη 输入转矩 T 1==⨯⨯1161055.9n P 9.55610⨯mm N ⋅⨯=⨯5103.144076.5 Ⅱ轴（中间轴） 转速：n 2=min /6.937.4440121r i n == 输入功率：P 2=P 97.099.076.5321121⨯⨯=⨯=⨯⨯ηηηP =5.5KW输入转矩： T 2==⨯⨯2261055.9n P 9.55610⨯mm N ⋅⨯=⨯5106.56.935.5 Ⅲ轴（低速轴） 转速：n 3=min /6.2827.36.93232r i n == 输入功率：P =3P 97.099.05.5322232⨯⨯=⨯=⨯⨯ηηηP=5.28KW输入转矩： T 663363106.71.62828.51055.91055.9⨯=⨯⨯=⨯=n p N mm ⋅卷筒轴：转速：n min /6.28n 3r ==卷输入功率：P 卷=P 342334ηηη⨯=⨯⨯P =5.2899.099.0⨯⨯ =5.17KW输入转矩：66446103.71.62817.51055.91055.9⨯=⨯⨯=⨯=n p T 卷 N m m ⋅ 各轴运动和动力参数表4.1图4-15.带传动设计5.1 确定计算功率P ca据[2]表8-7查得工作情况系数K A =1.1。
故有： P ca =K A ⨯P KW .66.061.1=⨯=5.2 选择V 带带型据P ca 和n 有[2]图8-11选用A 带。
5.3 确定带轮的基准直径d 1d 并验算带速（1）初选小带轮的基准直径d 1d 有[2]表8-6和8-8，取小带轮直径d 1d =125mm 。
（2）验算带速v ，有： 10006009725114.310006001⨯⨯⨯=⨯⨯⨯=n d v d π=6.35s m因为6.35m/s 在5m/s~30m/s 之间，故带速合适。
（3）计算大带轮基准直径d 2d75m m 22512.2d 1d 2=⨯=⨯=带i d d 取2d d =280mm 新的传动比i 带=125280=2.24 5.4 确定V 带的中心距a 和基准长度L d(1)据[2]式8-20初定中心距a 0=700mm (2)计算带所需的基准长度22121004)()(22a d d d d a L d d d d d -+++≈π7004)125280()125280(214.370022⨯-+++⨯==2044mm由[2]表8-2选带的基准长度L d =2000mm （3）计算实际中心距 220442000700200-+=-+≈d d L L a a mm678≈ 中心局变动范围：mm d a a 648015.0min =-=mm d a a 73803.0max =+=5.5 验算小带轮上的包角︒︒︒︒≥=⨯--=90.91663.57)(18012a d d d d α5.6 计算带的根数z（1）计算单根V 带的额定功率P r由mm d d 1251=和9700=n r/min 查[2]表8-4a 得 P 0=1.39KW据n 0=970minr ，i=2.2和A 型带，查[2]8-4b 得∆P 0=0.11KW查[2]表8-5得K α=0.96，K L =1.03，于是： P r =(P 0+∆P 0)⨯K L ⨯K α=（1.39+0.11）⨯0.96⨯1.03 =1.48KW （2）计算V 带根数z 46.448.16.6===r ca P p Z 故取5根。
5.7 计算单根V 带的初拉力最小值（F 0）m in由[2]表8-3得A 型带的单位长质量q=0.1mkg。
所以2min 0)5.2(500)(qv vz K P K F ca+⨯⨯-⨯=αα235.61.035.6596.0.66)96.05.2(500⨯+⨯⨯⨯-⨯==170.76N应使实际拉力F 0大于（F 0）m in5.8 计算压轴力F p压轴力的最小值为：（F p ）m in =2⨯⨯z （F 0）m in ⨯sin 2α=2⨯5⨯179.96⨯0.99=1696.45N5.9 带轮设计（1）小带轮设计由Y160M 电动机可知其轴伸直径为d=mm ，故因小带轮与其装配，故小带轮的轴孔直径d 0=42mm 。
有[4]P 622表14-18可知小带轮结构为实心轮。
（2）大带轮设计大带轮轴孔取32mm ，由[4]P 622表14-18可知其结构为辐板式。
6.齿轮设计6.1高速级齿轮设计1.选定齿轮类型，精度等级，材料及模数1）按要求的传动方案，选用圆柱直齿轮传动；2）运输机为一般工作机器，速度不高，故用8级精度；（GB10095—88）3）材料的选择。
由[2]表10-1选择小齿轮材料为45钢（调质）硬度为240HBS ，大齿轮的材料为45钢（正火）硬度为200HBS ，两者硬度差为40HBS ；4）选小齿轮齿数为Z 1=24，大齿轮齿数Z 2可由Z 2=12i 1Z ⨯得 Z 2=112.8，取113； 2.按齿面接触疲劳强度设计 按公式： 2311)][(132.2H H d t t Z u u T K d σφ⋅±⋅⨯≥ （1）确定公式中各数值 1）试选K t =1.3。
2）由[2]表10-7选取齿宽系数d φ=1。
3）计算小齿轮传递的转矩，由前面计算可知： T 1=1.3510⨯N mm ⋅。
4）由[2]表10-6查的材料的弹性影响系数Z E =189.8MP 215）由[2]图10-21d 按齿面硬度查的小齿轮的接触疲劳强度极限1lim H σ=580MP ；大齿轮的接触疲劳强度极限2lim H σ=560MP 。
