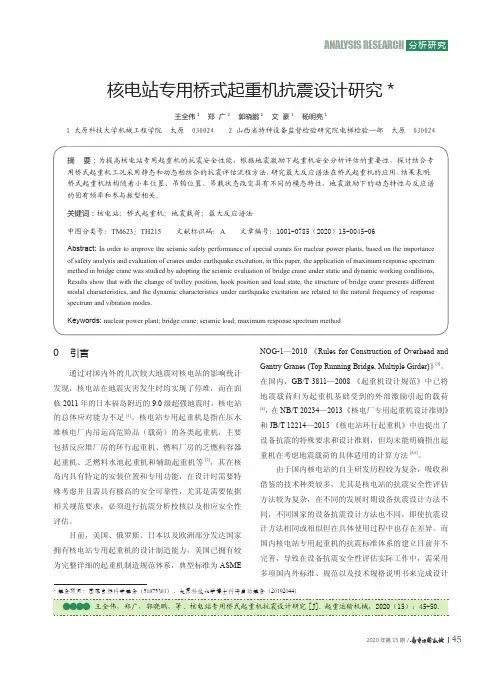

核电站专用桥式起重机抗震设计研究

核电站专用桥式起重机抗震设计研究

*基金项目:国家自然科学基金(51875381)、太原科技大学博士科研启动基金(20192044)核电站专用桥式起重机抗震设计研究*王全伟1郑 广2郭晓鹏1文 豪1杨明亮11 太原科技大学机械工程学院 太原 0300242 山西省特种设备监督检验研究院电梯检验一部 太原 030024摘 要:为提高核电站专用起重机的抗震安全性能,根据地震激励下起重机安全分析评估的重要性,探讨结合专用桥式起重机工况采用静态和动态相结合的抗震评估流程方法,研究最大反应谱法在桥式起重机的应用,结果表明:桥式起重机结构随着小车位置、吊钩位置、吊载状态改变具有不同的模态特性,地震激励下的动态特性与反应谱的固有频率和参与振型相关。

关键词:核电站;桥式起重机;地震载荷;最大反应谱法中图分类号:TM623:TH215 文献标识码:A 文章编号:1001-0785(2020)15-0045-06Abstract: In order to improve the seismic safety performance of special cranes for nuclear power plants, based on the importanceof safety analysis and evaluation of cranes under earthquake excitation, in this paper, the application of maximum response spectrum method in bridge crane was studied by adopting the seismic evaluation of bridge crane under static and dynamic working conditions, Results show that with the change of trolley position, hook position and load state, the structure of bridge crane presents different modal characteristics, and the dynamic characteristics under earthquake excitation are related to the natural frequency of response spectrum and vibration modes.Keywords: nuclear power plant; bridge crane; seismic load; maximum response spectrum method0 引言通过对国内外的几次较大地震对核电站的影响统计发现,核电站在地震灾害发生时均实现了停堆,而在面临2011年的日本福岛附近的9.0级超强地震时,核电站的总体应对能力不足[1]。

ansys核电起重机的抗震计算

ansys核电起重机的抗震计算

核电起重机的抗震计算[吕宏][大连重工·起重集团设计研究院,116013][ 摘要 ] 核电起重机使用上的特殊性, 与一般的起重机相比,具有较高的抗震要求,以确保设备在地震作用下保持安全可靠。

抗震性一直是核电起重机设计的主要问题之一。

本文以核电站用的环行起重机为例,介绍了采用ANSYS有限元分析软件,基于美国ASME NOG-1-2004标准,反应谱分析方法在核电起重机的抗震计算中的应用, 并对反应谱分析方法的计算原理、核电起重机的梁单元、集中质量单元、杆单元的建模方法,大车车轮与轨道、小车车轮与轨道连接的边界条件的处理,载荷计算和载荷组合,模态数的选取,后处理振型的组合方法进行了相应的阐述,通过实例计算,同时可以计算出每个梁单元的应力、环梁支撑的牛腿力、大车轮压、小车轮压、水平轮压力、大小车上抛力、钢丝绳拉力等结果,为类似起重机的抗震计算提供了借鉴。

[ 关键词] ASME NOG-1-2004;核电起重机;反应谱;抗震计算Anti-seismic calculation for crane designed for use innuclear power plants[Lu Hong][DHI·DCW GROUP CO.,LTD,116013][ Abstract ] The crane use in nuclear power plants need high anti-seismic capability, ensure equipment safety, anti-seismic calculation is main problem. This article base on ASMENOG-1-2004 standard , use ANSYS software, introduce response spectrum analysis fornuclear power station crane seismic calculation, include introduction response spectrumanalysis calculation principle, build model use beam element, mass element , linkelement, wheel connect with railway, loads calculation and loads combination, numberof modes to extract, modes combination, through example calculation, obtain elementstress and forces ,to supply references to similar crane seismic calculation.[ Keyword ] ASME NOG-1-2004;nuclear power station crane;response spectrum ; seismiccalculation.1前言核电起重机使用上的特殊性, 与一般的起重机相比,具有较高的抗震要求,以确保设备在地震作用下保持安全可靠。

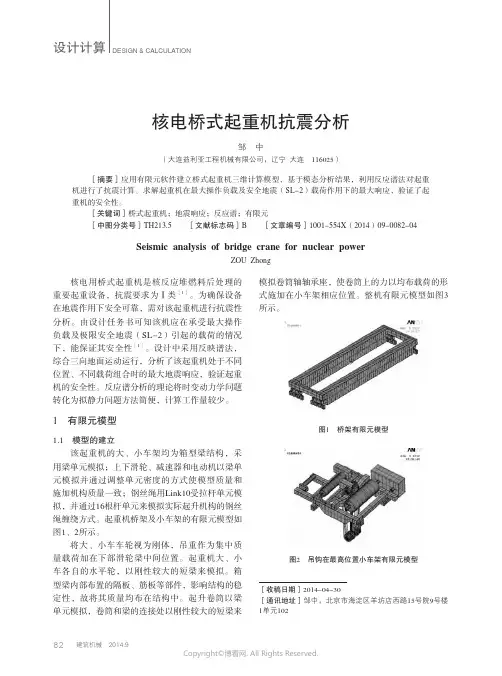

核电桥式起重机抗震分析

核电桥式起重机抗震分析

核电桥式起重机抗震分析邹中(大连益利亚工程机械有限公司,辽宁大连 116025)[摘要]应用有限元软件建立桥式起重机三维计算模型,基于模态分析结果,利用反应谱法对起重机进行了抗震计算。

求解起重机在最大操作负载及安全地震(SL-2)载荷作用下的最大响应,验证了起重机的安全性。

[关键词]桥式起重机;地震响应;反应谱;有限元[中图分类号]TH213.5 [文献标志码]B [文章编号]1001-554X(2014)09-0082-04Seismic analysis of bridge crane for nuclear powerZOU Zhong核电用桥式起重机是核反应堆燃料后处理的重要起重设备,抗震要求为Ⅰ类[1]。

为确保设备在地震作用下安全可靠,需对该起重机进行抗震性分析。

由设计任务书可知该机应在承受最大操作负载及极限安全地震(SL-2)引起的载荷的情况下,能保证其安全性[1]。

设计中采用反映谱法,综合三向地面运动运行,分析了该起重机处于不同位置、不同载荷组合时的最大地震响应,验证起重机的安全性。

反应谱分析的理论将时变动力学问题转化为拟静力问题方法简便,计算工作量较少。

1 有限元模型1.1 模型的建立该起重机的大、小车架均为箱型梁结构,采用梁单元模拟;上下滑轮、减速器和电动机以梁单元模拟并通过调整单元密度的方式使模型质量和施加机构质量一致;钢丝绳用Link10受拉杆单元模拟,并通过16根杆单元来模拟实际起升机构的钢丝绳缠绕方式。

起重机桥架及小车架的有限元模型如图1、2所示。

将大、小车车轮视为刚体,吊重作为集中质量载荷加在下部滑轮梁中间位置。

起重机大、小车各自的水平轮,以刚性较大的短梁来模拟。

箱型梁内部布置的隔板、筋板等部件,影响结构的稳定性,故将其质量均布在结构中。

起升卷筒以梁单元模拟,卷筒和梁的连接处以刚性较大的短梁来模拟卷筒轴轴承座,使卷筒上的力以均布载荷的形式施加在小车架相应位置。

整机有限元模型如图3所示。

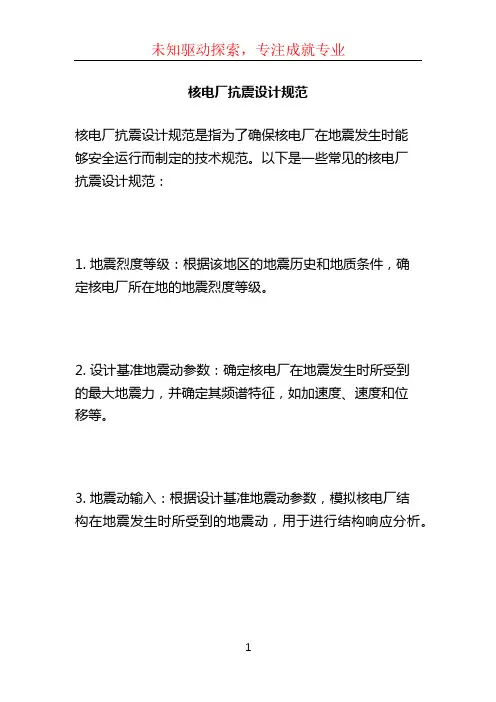

核电厂抗震设计规范

核电厂抗震设计规范

核电厂抗震设计规范
核电厂抗震设计规范是指为了确保核电厂在地震发生时能
够安全运行而制定的技术规范。

以下是一些常见的核电厂
抗震设计规范:
1. 地震烈度等级:根据该地区的地震历史和地质条件,确
定核电厂所在地的地震烈度等级。

2. 设计基准地震动参数:确定核电厂在地震发生时所受到
的最大地震力,并确定其频谱特征,如加速度、速度和位
移等。

3. 地震动输入:根据设计基准地震动参数,模拟核电厂结
构在地震发生时所受到的地震动,用于进行结构响应分析。

4. 结构抗震设计:根据核电厂的特点和抗震要求,设计和
计算核电厂的结构,包括建筑物的基础、主体结构和设备
支撑系统。

5. 设备和管道设计:确保核电厂的设备和管道在地震发生
时能够正常工作,采取一些措施,如加强设备和管道的支
撑和固定。

6. 防洪设施设计:考虑到地震可能引发水灾,核电厂需要
设计防洪设施,确保设备和核材料能够安全。

7. 消防和安全设备:核电厂需要设计合适的消防和安全设备,以应对地震发生时可能出现的火灾、泄漏和其他危险。

8. 安全措施和应急预案:核电厂需要制定详细的安全措施
和应急预案,确保在地震发生时能够及时采取行动并保护
人员和环境安全。

以上是一些常见的核电厂抗震设计规范,具体要根据不同国家和地区的法规和标准进行设计。

211273407_核电站环行起重机模态测试和抗震分析

211273407_核电站环行起重机模态测试和抗震分析

核电站环行起重机模态测试和抗震分析雷 斌1,2 焦学勇1,21太原重工股份有限公司 太原 030024 2智能采矿装备技术全国重点实验室 太原 030024摘 要:文中对模态分析、模态测试的原理进行了剖析,对模态参数和模态叠加法在结构抗震分析时的应用进行了梳理,并针对小型简支梁结构进行了验证性测试。

结果表明:模态测试和有限元计算得到的模态参数比较匹配,各阶固有频率平均相差4%。

另外,通过对CAP1400核电站环行起重机桥架进行模态测试方法设计以及现场模态测试,得出桥架的前3阶固有频率和阻尼比。

测试结果与有限元仿真比对的结果表明,前3阶固有频率相差不大,仿真模型具有一定的可靠性。

关键词:环行起重机;抗震分析;模态测试;有限元中图分类号:TH215 文献标识码:A 文章编号:1001-0785(2023)09-0083-06Abstract: In this paper, the principles of modal analysis and modal test were analyzed, the application of modal parameters and modal superposition method in structural seismic analysis was explained, and a small simply supported beam structure was verified. The results show that the modal parameters obtained by modal test and finite element calculation were relatively matched, and the average difference of natural frequencies of each order was 4%. In addition, the modal test method design and field modal test were carried out for the gantry crane of CAP1400 nuclear power plant, and the natural frequencies and damping ratio of the gantry crane in the first three stages were obtained. The comparison between the test results and the finite element simulation results shows that there is little difference between the natural frequencies in the first three stages, and the simulation model has certain reliability.Keywords:polar crane, seismic analysis; modal test; finite element0 引言环行起重机是核电站的关键设备之一,属于与核安全有关的I类抗震设备。

浅谈核电厂抗震计算

浅谈核电厂抗震计算

浅谈核电厂抗震计算摘要:核电厂因其特殊性其抗震计算相对于常规民用建筑标准有较大提高。

根据核电厂各构筑物的重要程度,核电厂抗震设计规范将核电厂构筑物划分为三类物项(Ⅰ类物项、Ⅱ类物项、Ⅲ类物项),其中Ⅰ类物项的计算要求更为严苛,且一直是设计的重点,本文通过对建筑抗震规范和核电厂抗震规范进行了简要的梳理对比,旨在说明核电抗震计算的不同之处。

关键词:核电厂抗震;建筑抗震;三类物项1.执行规范(1)一般建筑(抗震设防烈度大于9度地区的建筑及行业有特殊要求的工业建筑外)抗震计算执行标准:《建筑抗震设计规范》GB50011-2010(2016年版)(2)核电厂抗震计算执行标准:《核电厂抗震设计规范》GB50267-97。

2.建筑抗震计算介绍[1]2.1基本术语(1)抗震设防烈度一般情况,过去50年内超越概率10%的地震烈度。

(2)设计基本地震加速度50年设计基准期超越概率10%的地震加速度的设计取值。

(3)设计特征周期指抗震设计用的地震影响系数曲线中,反应地震震级、震中距和场地类型等因素的下降段起始点对应的周期值,简称特征周期。

2.2基本原则《建筑抗震设计规范》的抗震设计可总结为三水准设防目标和两阶段设计。

三水准设防:(1)小震不坏(多遇地震);50年超越概率63%(即50年至少发生一次的概率63%)等价于年发生概率1/50等价于重现期50年。

(2)中震可修(设防地震),50年超越概率10%(即50年至少发生一次的概率10%)等价于年发生概率1/475等价于重现期475年。

(3)大震不倒(罕遇地震),50年超越概率2%~3%(即50年至少发生一次的概率2%~3%)等价于年发生概率1/1600~2400等价于重现期1600~2400年。

两阶段设计:第一阶段:对绝大多数结构进行多遇地震作用下的内力和变形分析,假定结构处于弹性工作状态,内力和变形分析可采用线性动静力分析方法;第二阶段:一些规范规定的结构(不规则且具有明显薄弱部位)进行罕遇地震作用下的弹塑性变形分析。

核电站燃料厂房辅助吊车抗震分析

核电站燃料厂房辅助吊车抗震分析
第2 0卷 第 2期
21 0 1年 6月
计 算 机 辅 助 工 程
Co u e d d E gn e i g mp trAi e n ie r n
V0 . O N . 12 o 2
Jn 0 1 u .2 1
文 章 编 号 :0 6—0 7 (0 1 O 一 l3 0 10 8 1 2 1 ) 2O 1-5
基金项目 :山西省 自然科学基金( 0 9 10 52 20 0 12 -)
作者简 介:高素荷( 9 8 ) 女 , 15 一 , 山东东阿人 , 高级 工程师 ( 教授级) 硕 士, 究方向为机械 C E 有限元分析、 , 研 A、 虚拟制造及优化设计等,
Ke r y wo ds:n c e rp we t t n f e l n ;a xla y c a e;a t—es c a l ss;r s o s p cr m u la o r sa i u lp a t u iir r n o n is imi nay i ep n es e t u
Ab t a t o p r r mo e a c r t n l ss o h t cu a n i e s c c a a tr t s o u i a y sr c :T ef m r c u ae a ay i n t e s u t r l a t s i o r - mi h r ce i i f a xl r sc i
收稿 日期 : 0 10 —0 修 回 日期 : 0 10 .6 2 1 .3 1 2 1-40
1 力 学模 型的建 立
本 次计 算分 析 的核 电站 辅助 吊车 包括桥 架 和运
行小车两部分 , 两者均为焊接结构. 中, 其 双梁桥架 由主梁 、 端梁及附属钢结构等组成. 主梁采用偏轨箱

核电厂安全级电气设备抗震鉴定

核电厂安全级电气设备抗震鉴定

核电厂安全级电气设备抗震鉴定
震惊力,也称为结构动振动力,是一种在结构上由地面非剧烈振动而产生的力量。

震惊力对核电厂安全级电气设备抗震鉴定起着至关重要的作用。

它可以确定电气控制系统在震惊力作用下的可靠性和可用性。

因此,核电厂安全级电气设备抗震鉴定是非常重要的。

在核电厂安全级电气设备抗震鉴定的第一步是完成系统动力学建模和分析。

在这一步骤中,建模中用到的参数是根据实际结构的动力特性来确定的,可以通过实验测量或者递归计算来获得。

这种参数应考虑到材料性能,结构尺寸,安装方式和回应谱等因素。

接下来,进行地面震惊力谱计算,根据测定的地震力场,计算出结构面对自然环境和人为刺激下的反应结果。

第三步是建立对应于模型结构的动力数学表达式,以及相关系统的动态分析。

考虑到运动学特性,参数和力学参数等,得出结构在适当激励下的响应行为。

最后,进行电气控制系统可靠性预测,计算系统不同级别的动力学特性,同时考虑关键部件的影响,判断系统能否合理有效地在高震惊力水平下运行。

核电厂安全级电气设备抗震鉴定,是为了确保系统能够在地震或其他自然灾害下正常运行而实施的评估和测试。

这是保障电气系统可靠性和关键部件安全性的一项重要工作,其成功要求从构成该系统的各个方面进行深入系统的研究、完善分析和量化预测。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Abstract:By taking the crane designed for use in nuclear power plants酗an example.based on the U.s.standard ASME N0(;一1—2004.the paper elaborates on the application of finite element response spectrum analysis in anti—seismic calculation for such cranes,and therefore provides a reference in anti·seismic calculation for similar cranes.
谱分析方法。2j是1种将模态分析的结果与1 个已知的谱联系起来计算模型的位移和应力的分 析技术,主要用于确定结构对地震等随机载荷或 随n,/I'日q变化载荷的动力响应情况。谱是谱值与频 率的关系曲线,它反映了时间一历程载荷的强度 和频率信息。谱分析涉及的几个概念为:
参与系数:参与系数是一定功率上结构响应 的鼍度,亦即参与系数代表每阶模态在特定方向 上对变形(应力)的贡献。
起重机的小车和台车应设在地震状态下仍保 《起重运输机械》 2010(1)
图l有限元模型 1.主梁2.小车架3.起升绳4.中央拱架
5.检修架6.承轨梁7.台车8.端梁
持它们在相应轨道上的装置,起重机模型中应包 括对起重机动态特性有影响的这些装置。起重机 模型的边界状态如小车车轮与轨道的连接、大车 车轮与轨道的连接,通过释放单元节点相应的自 由度来合理地模拟结构的实际状态。 3.3计算工况
6结束语
反应谱分析的理论较成熟,计算工作量少。 将时变动力问题转化为拟静力问题方法简便易 学,因此,反应谱方法是目前起重机结构抗震设 计中广泛使用的方法。通过介绍美国ASME NOG 一1—2004标准在核电环行起重机的应用,为采 用其他抗震标准的类似起重机的抗震计算提供了 借鉴。
参考文献 [1]ASME NOG一1—2004.Rules for Construction of Overhead
用[痧]7左乘式(3)并代人式(4),式(3)降 阶为
[肘]+{g,,}“C]+i q’I+[K]’{g}
=“酬7[肘]{Et a:
(5)
式中
[M]’=[痧]’rM][巾]
[C]’=[多]T r C][中]
[K]。=[中]7[K][中]
(6)
当考虑比例阻尼时,则[C]+也是对角阵, 式(5)是PQ阶非耦合方程,第J阶为
2谱分析的动力学原理 三维结构在x方向水平地面加速度ax作用下
的运动方程为
[肘]{y,,}+[C]{Y7}“K]{Y}=_[M]{E},口: (1)
式中Байду номын сангаасE}。是惯性指示向量,由0和1的2元素构 成,0表示质量元素对X方向水平地面加速度Ⅱ;不 产生惯性力。
当地震方向分别与x、y、z夹角为a、|B、 7时
}E}={E}.;rcos理+{E}rCOS p+}E}zcosT(2)
一般方程为
{M}{P}+[C]{Y’}+[K]{l,}=一[M]{E}口互 (3)
对上式振性进行分解,先求部分特征对
[K][咖]=[M][咖][∥]
(4)
然后将{y}分解
《起重运输机械》 2010(1)
万方数据
{rt=[少]{qt=∑[西]』毋
Keywords:ASME NOG一1—2004 standard;crane designed for use in nuclear power plants;response spectrum;
anti.seismic ca]culation
1概述
核电起重机与普通起重机相比,具有较高的 抗震要求,以确保设备在地震作用下保持安全可 靠,因此,抗震性是核电起重机设计的主要问题 之一。
{rt,={币tjqj=Tjajg/oJj2{中}』
(11)
3有限元模型
3.1模型的建立 有限元模型中的构件庇能够反映出对起重机
刚性有较大影响的所有部件,见图1。用梁单元 建立环形起重机的主梁、端梁、检修拱架、中央 拱架、小车架、台车、承轨梁等,用只受拉的杆 单元模拟起升钢丝绳系统,用集中质量单元模拟 电动机、减速器、制动器、车轮组、起升载 荷等。 3.2边界状态
yk={l,}“p]{y}。
其中[p]表示各阶振型分量间相关性的相关矩 阵,其对角线元素全为l,而非对角线元素为
8√∈置0考t+嵋i、)T)” P“一(1一r2)2+4f。fir(1+r2)+4(fi2+L-2)r2
式中r=∞/∞i,当∞i与∞i相关较远时或阻尼较小 时,P“可以忽略, [p]退化为单位矩阵,此时 CQC法退化为SRSS,该方法比较全面,应用价值 与理论依据都很强。 4.2组合分向
一16一
图2应力叠加结果云图
计算结果表明,地震动作用下环形起重机的 垂直位移和应力响应比较小,但水平位移和应力 响应比较大。原因是环形起重机水平方向低阶弯 曲振动固有频率位于水平地震反应谱最大值频率 区间附近。环形起重机结构在地震动作用下能满 足抗震设计强度要求,结构的最大应力小于crb/3, 盯。为材料抗拉强度极限。同时可以计算出每个梁 单元的应力、环梁支撑的牛腿力、大车轮压、小车 轮压、水平轮压力、大小车上抛力、钢丝绳拉 力等。
模态系数:在讨论响应谱过程中,参照“有 效放大系数”即特征矢量的乘子,用于计算每阶 模态的真实位移大小,这个放大系数就是模态 系数。
模态合并:响应谱分析计算每1阶扩展模态 在结构中的最大位移响应和应力,因而可以得到 系统各阶模态的最大响应。
本文以核电环行桥式起重机为例,基于美国 一14一
ASME NOG—l一2004标准,介绍反应谱方法在核 电起重机的应用。
核电起重机的抗震计算
吕宏 大连重工·起重集团设计研究院 大连 1 16013
摘要:以核电环行起重机为例,阐述了基于美国ASME NOG一1—2004标准有限元反应谱分析方法在核电 起重机抗震计算中的应用.为类似起重机的抗震计算提供借鉴。
关键词:ASME NOG一1—2004;核电起重机;反应谱;抗震计算 中图分类号:TH218 文献标识码:A 文章编号:1001—0785(2010)01—00014-03
计算工况是地震谱类型、载荷状态、载荷位 置、小车位置的组合。2种地震谱为安全停机地震 SSE和运行依据地震OBE;2种载荷状态为起升临 界载荷和空载,起升临界载荷包括2个载荷即位 置起升载荷下限和起升载荷上限;3个小车位 置为小车位于主梁的跨端、主梁的1/4跨、主梁的 跨中。 3.4阻尼比
当采用SSE『l 3谱分析时,阻尼比取临界阻尼值 的7%,当采用OBE谱分析时,阻尼比取临界阻 尼值的4%。 3.5模态数
振型组合是地震运动3个分向的组合,则2个 水平、1个垂直,取地震运动3个分向中每个分向 所引起的同向反应的最大代表值平方之和的平方 根来组合地震运动3个分向中每个分向构造反应 的最大值,然后与结构静力计算结果叠加。
5分析实例
以核电环行起重机为例,应用有限元分析软 件ANSYS建立起重机结构的三维计算模型,计算 工况为起升危险载荷130 t,运行依据地震OBE, 小车位于跨中,起升绳位于上极限。在模态分析 的基础上,以环行起重机所在的安全壳标高40.0 m处的地震反应谱作为输入,模型中的结构采用 beaml88梁单元、起升钢丝绳采用linkl0只受拉的 杆单元,采用结构静力计算、模态分析、谱分析 方法,采用CQC振型组合对起重机结构进行地震 响应分析计算。图2为环行起重机结构谱分析与 静力计算的应力叠加结果云图。
程序容易编制,缺点是没有考虑振型之间的相互 一15一
万方数据
影响。当频率相互之间比较密集时,必须考虑其 相互影响。
(2)百分之十法 当(∞i一∞;)/toi≤0.1时,则认为i、J之间为 密集频率,于是在SRSS法基础上再增加2{E y『}
项,即 ̄/∑{y}:+2{ll},此方法缺乏理论依据。
(3)CQC(完全按2次结合) 美国威尔逊提出,当设各阶振型对某一位移 的贡献分别是巩.,%,…,yk。时,则将这q个元 素组成1个列向量{y}。,按CQC法的组合值为
M’90+q‘q 7,+髯+毋=一{咖哆[M]{E}。”x(7)
90+2sritosq 7』+<as2qs=一%o”x
(8)
式中,玉、山i分别为第,阶振型阻尼比及第,阶自 振圆频率;7i为第_『阶振型参与系数,表示为
(9)
qi:yiasg/oJj2
(10)
式中,ai为第,阶振型对应的地震影响系数,可应 用加速度反映谱直接查出;g为重力加速度,第』 阶振型地震位移向量为
通常不是所有的模态对起重机的地震反应起 作用,在模态频率选择重要模式的情况下需采用 模态参与系数。由于高频模式在某些情况下反应 激烈,所以采用主要模式的模态分析是不够的, 需计算附加模式,直到模态分析内含不会导致大 于10%反应增加为止。
4模态组合
4.1常用各阶振型的组合方法 (1)SRSS(平方和开平方) SRSS是最常用的方法,其优点是方法简单,
and Gantry Cranes(Top Running Bridge,Multiple Gird— el"),2004. [2]刘涛,杨凤鹏.精通ANSYS[M].北京:清华大学 出版社,2002.
作者地址:辽宁省大连市两岗区八一路169号大连重工· 起重集团设计研究院
邮 编:116013 收稿日期:2009—07—03
《起重运输机械》 2010(1)
万方数据
