六辊可逆轧机生产中出现的问题解答

合集下载

1450mmUCM轧机打滑与热划伤形成机理及处理措施

1450mmUCM轧机打滑与热划伤形成机理及处理措施

现热划伤。 (3)乳化液系统。1)乳化液浓度提高,使轧辊与带钢之间的乳 化液颗粒度增大,在轧件变形区形成的油膜厚度变厚,提高润滑性能。 2)乳化液温度提高,分子热运动加剧,在油滴相互碰撞时就会自动 聚集以减少相界面,降低体系能量,油滴聚集即颗粒会适当长大,乳 化液稳定性也会有所降低,油水分离速度变快,轧辊与轧件之间形成 的油滴颗粒大,改善了润滑条件。
式中,P 为轧辊对轧件的正压力;Th,TH、分别为前、后张力; α 为咬人角;γ 为中性角;ψ 为打滑因子;为工作辊考虑弹性压扁后的 半径 R';f 为摩擦系数;Δh 为道次绝对压下量; 由式(1)可以看出,当 0 ≤ ψ ≤ α 时,即 ψ ≤ 0.5 时,轧制过 程才处于稳定状态,不出现打滑。 摩擦系数: 由式(1)可以看出,随着摩擦系数 f 的减小,ψ 值增大,轧制过 程出现打滑的几率增大,而摩擦系数主要受轧辊表面粗糙度、乳化液 温度和浓度、轧制速度影响: 1)轧辊表面粗糙度越小,摩擦系数也就越小,另外轧辊表面粗 糙度随着轧制量的增加而减小, 生产现场出现的新辊刚生产时没问题, 轧制几卷后出现前滑不够、打滑的现象,原因就是随着轧制的进行, 轧辊表面粗糙度降到了临界值。 2) 乳化液使用的是弥散型轧制油乳化形成的, 其稳定性指数 (ESI) 较低,静置时油水分离速度快,轧制过程中在轧辊与轧件之间形成的 油滴颗粒大,润滑条件好,能够充分降低轧制过程中工作辊与带钢间 的摩擦系数。乳化液浓度增加,使轧辊与带钢之间的乳化液颗粒度增 大,在轧件变形区形成的油膜厚度变厚,提高润滑性能。温度升高, 乳化液稳定性也会有所降低,油水分离速度变快,轧辊与轧件之间形 成的油滴颗粒大,改善润滑条件。这两项改变都降低了摩擦系数。 2.2 热划伤原因分析 结合生产实际和工艺润滑理论,将产生热划伤的主要因素分为三 个方面。1)轧制条件:压下率、轧制速度;2)轧辊参数:工作辊表 面粗糙度;3)乳化液系统:乳化液的浓度、温度、喷射流量等。 (1)轧制条件。1)压下率增加,轧制力增加,油膜变薄,弱化 润滑效果,更容易出现热划伤。2)轧制速度增加,虽然能增加轧辊 与带钢之间轧制油量,油膜厚度,减小摩察系数,但是单位时间内产 生的变形热也是增加的,增加超过临界值后,大量的热量会使油膜局 部破裂,产生热划伤。这很好的解释了现场高速生产时更容易出现热 划伤现象。 (2)轧辊参数。工作辊表面粗糙度增加,会提高摩擦系数,增 加轧制力,变形热也增加了。另外粗糙度增加,对油膜厚度也提高了 要求,如果油膜厚度不够,不能充分覆盖轧辊表面的微凸起,就会出

六辊可逆轧机极薄板板型控制

六辊可逆轧机极薄板板型控制

浅谈0.15mm极薄板板型控制实践随着冷轧市场的变化,用户对冷轧产品的质量要求越来越高,其中板型控制是冷轧生产操作控制的核心之一。

泰钢950轧机工作辊辊径为Ф280-Ф310mm,设计最薄产品厚度为0.25mm。

近年来,为提高产品附加值,根据市场需求开发生产了0.15mm极薄冷轧钢带,但0.15mm的板形控制(边浪、起皱、边损等)是个难题。

在0.15mm极薄板的板形控制上,经过长时间的生产摸索取得一定成效。

一、生产操作前的控制1、原料检查。

对照流程卡检查上工序来料是否存在楔形、塔形、溢出边、边损、边裂等缺陷,对于存在边损、边裂缺陷的要在边损、边裂部位(侧面)做出标记,以便轧制时调整轧制速度,避免断带等异常事故的发生,提高生产效率。

2、设备与工艺检查。

首先检查CPC是否正常,检查矫直机、转向辊、除油辊等与带钢相接触的各类辊子的表面质量是否满足工艺生产要求,如有要及时更换或修磨。

其次要检查乳化液各项指标及其压力、流量、喷嘴的角度、气刀的压力及轧辊的过钢量是否达到生产工艺条件。

再就是,借换四辊时间检查乳化液喷嘴是否有堵塞,如果有堵塞要及时清理,3、轧辊要求。

严禁出现大小头,凸度不均,凸度应控制在0.005mm,椭圆度应控制在0-0.01mm二、轧制过程中的控制1.轧制时板型控制在轧制过程中,在 轧制时,带钢辊缝出来后,可以通过反光率看是否有边浪或通过用棒击法来确定是否有边浪,如果出现边浪时,边部会带有线条状的 乳化液或是 边部较软,要 及时调整调偏量,使板型保持垂直。

如果出现中间浪,中部会出现付沟,板面凹凸不平,要及时调整弯辊,根据轧辊的 过钢量与板型情况要及时换辊,避免由轧辊疲劳带来的 板型不良,我认为在轧制0.15mm极薄规格产品工作辊应控制在80吨左右,中间辊应控制在200吨左右,工作辊直径应在285mm-300mm之间. 由于夏季与冬季温差比较大,轧制条件要随温度的变化而变化,特别是轧辊的热辊时间夏季20分钟左右就可以,可是,冬季必须在30分钟以上,这样才能更好的起到轧辊的预热,如果轧辊预热时间短,在轧制时容易出现轧辊掉肉现象,无法保证板型与表面质量。

轧机设备典型故障及解决方法分析

轧机设备典型故障及解决方法分析

轧机设备典型故障及解决方法分析发布时间:2021-07-12T01:14:58.968Z 来源:《中国科技人才》2021年第11期作者:刘化佳[导读] 例如轧机液压系统。

液压装置受损通常是在液压系统深层位置,液压系统体积大,无法及时拆卸,检测条件有限,无法直接观测表面症状判断故障。

山钢股份莱芜分公司检修事业部山东省济南市 271104摘要:轧机是冶金生产企业的关键设备,一旦出现故障,就会导致生产被迫中断,直接造成巨大的经济损失,有时还很可能会产生连锁反应,导致整个设备损坏,更严重地会造成人员安全事故。

故障诊断法是综合信息处理技术和计算机技术等多种技术的方法,广泛使用在轧机设备维护过程中。

使用故障诊断法一方面可以延长轧机使用期限,节省维护费用和时间,一方面可以提高轧机使用效率。

基于此,本文对轧机设备典型故障及故障诊断方法进行了探讨。

关键词:轧机设备;典型故障;故障诊断方法1轧机故障特殊性分析1.1故障点隐蔽例如轧机液压系统。

液压装置受损通常是在液压系统深层位置,液压系统体积大,无法及时拆卸,检测条件有限,无法直接观测表面症状判断故障。

如果在轧机的液压系统中,筏板内有堵塞的情况出现,就会影响到轧机液压系统的运行,阻碍故障点诊断和查找。

1.2故障因果关系烦琐压轧机设备故障症状和原因之间存在重叠关系,某个故障可能由于多方原因导致出现问题,或者可能是由于多种故障诱发产生的问题,阻碍后续故障诊断和排查。

1.3故障影响因素特征轧机设备在运行时会受到多种因素影响,比如电网电压,工作任务温度等,故障发生点和方向也存在着随机性,增加了诊断故障和处理故障的难度。

1.4故障分散性故障失效分布有着分散性特征,同时它也和设计的使用环境、加工材料有关系,轧机内部的元件在使用时可能会出现严重磨损,甚至轧机内部的关键元件使用期限也存在差异,让故障处理效果受到影响。

2轧机设备典型故障2.1轧机传动系统故障(1)张力波动大比较常见。

六辊轧机无钢自动校辊过程控制的故障分析

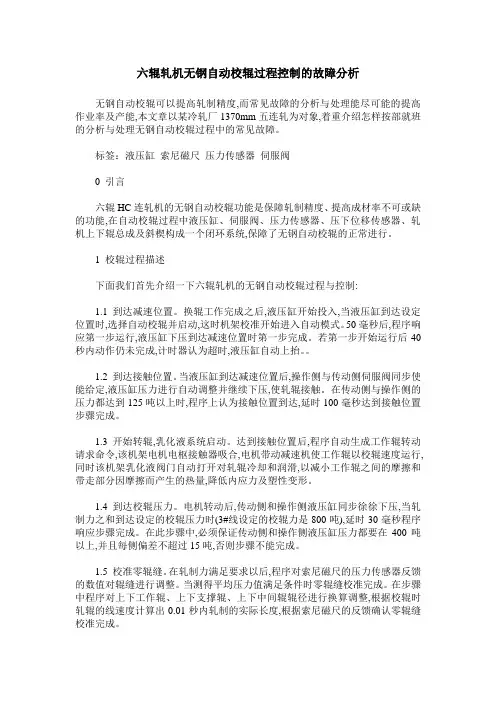

六辊轧机无钢自动校辊过程控制的故障分析

六辊轧机无钢自动校辊过程控制的故障分析无钢自动校辊可以提高轧制精度,而常见故障的分析与处理能尽可能的提高作业率及产能,本文章以某冷轧厂1370mm五连轧为对象,着重介绍怎样按部就班的分析与处理无钢自动校辊过程中的常见故障。

标签:液压缸索尼磁尺压力传感器伺服阀0 引言六辊HC连轧机的无钢自动校辊功能是保障轧制精度、提高成材率不可或缺的功能,在自动校辊过程中液压缸、伺服阀、压力传感器、压下位移传感器、轧机上下辊总成及斜楔构成一个闭环系统,保障了无钢自动校辊的正常进行。

1 校辊过程描述下面我们首先介绍一下六辊轧机的无钢自动校辊过程与控制:1.1 到达减速位置。

换辊工作完成之后,液压缸开始投入,当液压缸到达设定位置时,选择自动校辊并启动,这时机架校准开始进入自动模式。

50毫秒后,程序响应第一步运行,液压缸下压到达减速位置时第一步完成。

若第一步开始运行后40秒内动作仍未完成,计时器认为超时,液压缸自动上抬。

1.2 到达接触位置。

当液压缸到达减速位置后,操作侧与传动侧伺服阀同步使能给定,液压缸压力进行自动调整并继续下压,使轧辊接触。

在传动侧与操作侧的压力都达到125吨以上时,程序上认为接触位置到达,延时100毫秒达到接触位置步骤完成。

1.3 开始转辊,乳化液系统启动。

达到接触位置后,程序自动生成工作辊转动请求命令,该机架电机电枢接触器吸合,电机带动减速机使工作辊以校辊速度运行,同时该机架乳化液阀门自动打开对轧辊冷却和润滑,以减小工作辊之间的摩擦和带走部分因摩擦而产生的热量,降低内应力及塑性变形。

1.4 到达校辊压力。

电机转动后,传动侧和操作侧液压缸同步徐徐下压,当轧制力之和到达设定的校辊压力时(3#线设定的校辊力是800吨),延时30毫秒程序响应步骤完成。

在此步骤中,必须保证传动侧和操作侧液压缸压力都要在400吨以上,并且每侧偏差不超过15吨,否则步骤不能完成。

1.5 校准零辊缝。

在轧制力满足要求以后,程序对索尼磁尺的压力传感器反馈的数值对辊缝进行调整。

六辊可逆冷轧机组轧辊常见缺陷分析及改善2

六辊可逆冷轧机组轧辊常见缺陷分析及改善2

六辊可逆冷轧机组轧辊常见缺陷分析及改善2六辊可逆冷轧机组轧辊表面剥落原因分析及改善摘要:以六辊可逆冷轧机组为研究对象,介绍常见轧辊的缺陷,主要是轧辊的表面剥落缺陷。

从轧辊的使用、磨削、检测等方面,提出了相应的预防措施和消除措施.关键词:轧辊、剥落、措施THE ANALYSIS AND IMPROVEMENT FOR THE CAUSATION OF ROLLER SURFACE PEELING OFF OF THE SIX-ROLL REVERSING COLDROLLING MILLAbstract :This thesis takes the Six-roll Reversing cold rolling Mill group as its object of study, it introduces the common defect of the roller, mainly for the defect of peeling off from the suface of the roller. On the other hand, it proposes the provention and elimination methods accordingly from several aspects such as the roller usage, grinding inspection and etc.key words: roller, peel off, method前言:轧辊是轧机的重要部件,轧辊的质量好坏直接影响轧机的运行,影响产品的产量质量和成本,冷轧过程中,轧辊表面承受着很大的挤压应力和强烈的磨损,高速轧制时,卡钢、过烧等会出现一些质量问题和质量缺陷,会造成辊面裂纹,因此,冷轧工作辊应具有极高而均匀的硬度,一定深度的硬化层,以及良好的耐磨性与抗裂性。

以保证轧辊的使用要求和质量要求。

1450mmUCM轧机打滑与热划伤形成机理及处理措施

1450mmUCM轧机打滑与热划伤形成机理及处理措施

1450mmUCM轧机打滑与热划伤形成机理及处理措施针对济钢1450mmUCM六辊可逆单机架轧机生产中接连出现打滑与热划伤现象,严重影响了带钢表面质量,频繁换辊,极大降低了轧机的作业率,增加轧辊消耗,造成较大经济损失。

分析认为,主要是乳化液性能、流量,轧辊表面粗糙度以及轧制速度、道次压下量造成的。

通过调整乳化液性能以及流量、轧辊表面粗糙度、優化轧制规程,大大减少了轧制过程中出现的热划伤与打滑现象。

标签:UCM;打滑;热划伤;乳化液;轧辊;轧制规程1 机组简介山东钢铁集团济南分公司薄板厂的1450UCM六辊可逆式冷轧单机架机组,是由中冶京城设计施工,传动、液压和测厚系统均引进国外先进成套设备。

2 原因分析2.1 打滑原因分析对变形区进行受力分析后通过理论计算得出ψ打滑因子[1]为:(1)式中,P为轧辊对轧件的正压力;Th,TH、分别为前、后张力;α为咬人角;γ为中性角;ψ为打滑因子;为工作辊考虑弹性压扁后的半径R’;f为摩擦系数;Δh为道次绝对压下量;由式(1)可以看出,当0≤ψ≤α时,即ψ≤0.5时,轧制过程才处于稳定状态,不出现打滑。

摩擦系数:由式(1)可以看出,随着摩擦系数f的减小,ψ值增大,轧制过程出现打滑的几率增大,而摩擦系数主要受轧辊表面粗糙度、乳化液温度和浓度、轧制速度影响:1)轧辊表面粗糙度越小,摩擦系数也就越小,另外轧辊表面粗糙度随着轧制量的增加而减小,生产现场出现的新辊刚生产时没问题,轧制几卷后出现前滑不够、打滑的现象,原因就是随着轧制的进行,轧辊表面粗糙度降到了临界值。

2)乳化液使用的是弥散型轧制油乳化形成的,其稳定性指数(ESI)较低,静置时油水分离速度快,轧制过程中在轧辊与轧件之间形成的油滴顆粒大,润滑条件好,能够充分降低轧制过程中工作辊与带钢间的摩擦系数。

乳化液浓度增加,使轧辊与带钢之间的乳化液颗粒度增大,在轧件变形区形成的油膜厚度变厚,提高润滑性能。

温度升高,乳化液稳定性也会有所降低,油水分离速度变快,轧辊与轧件之间形成的油滴颗粒大,改善润滑条件。

六辊可逆冷轧机组轧辊表面剥落原因分析及改善

六辊可逆冷轧机组轧辊表面剥落原因分析及改善
第 2期
总第 16期 8
冶 金
丛 刊
S um .1 6 8
No. 2
2 0 10 年 4 月
M ETAL LURGI CAL COLLECTI ONS
Aprl 2 0 i 10
六 辊 可逆 冷 轧 机 组 轧辊 表 面剥 落原 因分 析及 改 善
具 有极 高且均 匀 的硬度 、 一定 深 度 的硬化层 、 以及 良
好 的耐磨 性与 抗裂 性 , 以保 证 轧 辊 的 使 用要 求 和 质
3 轧 辊辊 面 剥 落 的 形 成 原 因
轧 辊辊 面剥 落的形成 原 因主要 有两种 。
量要 求 。所 以分 析轧辊 缺陷产 生 的原 因 以及 如何 控
( t l l eC . Ld f un dn u m i ru , h nhn5 8 6 ,G a go g Se a o , t.o G ag o gH a e G o p S e ze 0 7 u nd n ) ep t 1
Oi ri uE l n
( h nz e iga dP r C . Ld , h nhn5 8 0 G a go g S e gh nKn n ak o , t. S e ze 10 0, un dn )
局 部过多 的热 量就会 对轧辊 表 面产 生热 冲击 。锻钢
冷 轧辊一 般 由铬合 金 钢经 过 淬 火 及 低 温 回火 制 成 。
低 温 回火 的温度 通 常不 超 过 10C,发 生粘 钢 等重 7 ̄
于轧辊 使用不 当及 轧 制工 艺 条 件 不 成 熟 , 造成 了轧
作 者 简 介 : 长 缨 (9 9一) 女 . 程 师 , 学 本 科 。9 3年毕 业 于 河 北理 工 学 院 贾 16 , 工 大 19

HC六辊可逆式轧机中间辊轴移不同步的解决

HC六辊可逆式轧机中间辊轴移不同步的解决

四川电大毕业设计(论文)机械设计及其自动化姓名:詹全红市级电大:四川电大直属学院专业:机械设计及其自动化年级:2011年春学号:1151001200723指导老师:付刚日期:2013年4月9日HC六辊冷轧机中间辊轴移不同步故障分析及解决方法詹全红(成都地铁有限责任公司)摘要:本文针对HC六辊冷轧机中间辊轴向移动系统中由于两个轴移缸在制造和安装过程中存在尺寸误差、轴移凸块装配的误差。

使两个轴移缸所受负载不同而影响两个轴移缸的运动速度不同,造成两个轴移凸块的不同步,从而在换中间辊时因轴承座无法正常的锁紧使换辊时间的延长这一问题,提出了在中间辊轴移液压回路中增加分流阀使两个轴移缸同步而缩短换辊时间的解决方案。

关键词:HC轧机中间辊轴移不同步分流阀一、前言HC六辊轧机是冷轧机组的本体部分,其主要作用是用于常温状态下薄带钢的轧制。

该机组采用先进的新型6辊高速轧机,不仅具有工作辊正负弯辊系统、中间辊弯辊系统以及工艺润滑分段冷却控制系统等先进的轧制板形控制能力,可获得优良的带材板形;而且采用中间辊轴向移动装置,以实现较大的压下量而不损坏带钢边部形状以避免带钢边部缺损的出现从而以满足高质量冷轧板市场的需要中间辊轴向移动装置由移动液压缸与凸块连接,凸块上的锁紧液压缸控制凸块与中间辊轴承座锁紧或打开。

中间辊轴向移动时,其凸块与中间辊一起同时移动,以保证任意位置时其弯辊力中心线与中间辊轴承中心线的一致性,有利于中间辊弯辊力的均匀性和稳定性。

从而使中间辊轴承避免承受因轴承中心线与弯辊力中心线不一致所形成的附加弯矩,以提高轴承的寿命,也有利于板形控制的稳定性。

其轴向调整装置的移动信号由同步机构控制液压比例系统以推动液压缸来实现其调整量,本液压比例系统以保证实现准确、快速调整的目的。

若需中间辊移动以及在轧制时其凸块上的锁紧液压缸应锁紧,其具体移动量应根据带材的宽度情况,对上下中间辊分别进行调整,以满足轧制带材的需要。

HC六辊冷轧机中间辊轴向移动系统中由于两个轴向移动缸在制造和安装过程中存在尺寸误差及轴移凸块装配的误差,使两个轴移缸所受负载不同造成不同步,而在液压系统中没有类似可以保证两个轴移缸速度同步的液压元件,结合现场实际和对调速阀与分流阀的工作原理的对比,选用分流阀从而在液压回路上来控制两个轴移缸速度的同步,以缩短换辊时间。

六辊整体机架拉矫机故障分析

六辊整体机架拉矫机故障分析
(1)在 高 温 工 况 下,合 成 蜗 轮 蜗 杆 油 具 有 显 著的优势,除低温流动性好、粘度指数高等理化指 标过硬外,其润滑性能也更优越;
(2)具有更好的抗磨性、极压性、氧化安定性 等性能,这样易在齿轮的啮合;
(3)合 成 蜗 轮 蜗 杆 油 成 分 中 的 油 性 剂,在 蜗 轮蜗杆传动啮合面更好的形成吸附膜而起减磨作 用,从而提高润滑效率。
通过对拉矫辊轴承座装配配合结构及端盖改 — 78—
造,在轴承座装配两端端盖内侧加工油封安装台 阶,轴承座装配时端盖安装骨架油封,有效隔断了 拉矫辊冷却水从轴芯排出时,通过端盖配合间隙 进入轴承,防止杂质及水进入轴承,保护轴承润滑 环境,提高了轴承使用寿命,如图 2所示。
图 2 拉矫辊轴承端盖密封图
4.3 减速机进水 4.3.1 防护罩
而解决故障,除了采用优良材料,选择先进制造工 艺和设计合理结构以外,最重要一点就是要保证 合理的润滑、冷却和合理的防护,达到设备管理的 目的和发挥设备最大价值的目的。 2 现状
我国某公司 1#连铸机拉矫机采用整体机架,
① 作者简介:高海旺,男,1988年生,本科,邮箱:418061482@qq.com
关键词 连铸 减速机 润滑 冷却水 液压油泄漏 中图法分类号 TF341.6 文献标识码 A Doi:103969/jissn1001-1269202304018
AnalysisoftheSixRollerInner
GaoHaiwang WangSong LiQianggang DengXiuyong
由于上述原因使拉矫系统故障较高,导致窝 坯、断流等事故频发,通过改造后拉娇系统故障由
— 77—
Copyright©博看网. All Rights Reserved.

冷轧单机架六辊可逆轧机卷取机的故障分析及改进措施

冷轧单机架六辊可逆轧机卷取机的故障分析及改进措施

冷轧单机架六辊可逆轧机卷取机的故障分析及改进措施摘要:冷轧可逆轧机的卷取机做为带钢的主要载体,钢卷的重量,并且承受轧制时的张力,而且每次上卷卸卷都需要胀缩径一次,所以其使用一定阶段容易发生故障,本文将对其故障进行分析,并且制定出相应的改进措施。

关键词:冷轧单机架卷取机胀缩楔形块扇形板1.引言通钢1760可逆冷轧机组于2009年6月投产,投产初期,该机组卷取机多次出现卷筒不涨缩、钳口缸漏油等故障,每次故障排除均需耗时6~15小时,严重制约着生产的正常连续运行,生产制造成本高,工人劳动强度大,同时对产品成材率产生很大的影响。

2.卷筒结构及工作原理如图1卷筒所示,其结构形式为四棱锥斜楔式,主要由芯轴、滑楔、液压钳口、涨缩液压缸、旋转接头、轴头支撑装置、传动齿轮、轴承等组成。

主要技术参数如下:涨径状态卷筒直径:<610mm缩径状态卷筒直径:<585mm涨缩范围:25mm卷筒的有效长度:1760mm卷筒工作原理为:涨缩液压缸推动芯轴中的拉杆作轴向移动,与拉杆装配在一起的十字推头带动滑楔沿着T型槽在芯轴上作轴向相对滑动,滑楔上斜面的T型台沿着扇形板下斜面的T型凹槽作相对滑动,从而实现卷筒涨缩。

卷筒涨径时,安装在扇形板上沿芯轴长度方向与芯轴成30°角斜向布置的9个钳口液压缸同时动作使钳口张开,咬入带钢后,卷筒缩径,钳口夹紧带钢,卷筒启动卷取带材,带材卷取2~3圈后机组张紧开始升速正常轧制。

3.存在问题分析3.1.润滑结构不合理,卷筒不涨缩如图2滑楔所示,卷筒滑动部位注油口在滑动斜面中间位置,注油口直径<5mm,尺寸偏小。

在斜面上下部位注油口两侧40mm处各开(2mm×4mm)油槽一处。

原设计思路是润滑油由注油口浸入,通过与注油孔联通的中间油槽(2mm×4mm)贯通两侧油槽,两侧油槽油满后溢出,使斜面得以润滑。

但是由于注油口在滑动斜面中间位置,润滑油很难逆流至油孔上侧油槽,则滑动斜面上部不能保证良好的润滑。

六辊轧机无钢自动校辊过程控制的故障分析

六辊轧机无钢自动校辊过程控制的故障分析

普遍应用 , 当有命令请求而液压执行机构无反 0 引 言 应时 , 我们首先要检查的时伺服 阀。伺服 阀插 六辊 H C连 轧机 的无钢 自动校辊功能是保障T N精 度、提高成 头如图 1所示 , L 共有 7个针 , 2 V, 0 C: A:4 B:V, 材 率 不 可 或 缺 的功 能 , 自动 校 辊 过 程 中 液压 缸 、 服 阀 、 力传 感 2 V, 给 定 , : 在 伺 压 4 D: E 给定 , : 馈 , 接 地 F反 G: 器 、 下 位移 传 感 器 、 机 上 下 辊 总 成 及 斜 楔 构 成 一 个 闭 环 系统 , 压 轧 保 然后检查油 路是否完 全开启 以及液 压站 图1 障 了无 钢 自动 校 辊 的正 常 进 行 。 泵是否停 止 , 查油路 无误 后 , 查 AB B 检 检 、 C是 否有 2 V电压 , 4 F反 1 校 辊 过 程 描 述 馈 电流 是 否 1 mA,若 反 馈 为零 则 丢 失一 组 2 V,如 果 保 险没 有烧 2 4 下 面 我 们 首 先介 绍 一 下 六 辊 轧 机 的 无钢 自动 校 辊 过 程 与 控 制 坏 , 就在 AMS里检查 输出。排 除 电源故 障后适当的动一下设备 , 看 11 到 达 减 速 位 置 。 换 辊 工 作完 成 之 后 , 压 缸 开 始 投 入 , . 液 当液 D E间 是 否 有 电流 ( / 1 mA ) 号 , 有 给 定 则 反 馈 点 应 该 有 偏 移 。 +一 0 信 若 压 缸 到 达 设 定位 置 时 , 择 自动校 辊 并 启 动 , 时机 架 校 准 开 始 进 入 选 这 若 有 给 定 且 各压 力都 正 常 而 阀无 动作 , 能 原 因 是 阀 芯 卡死 , 反馈 可 看 自动 模 式 。 O毫秒 后 , 序 响 应第 一步 运 行 , 压 缸 下压 到 达 减 速 位 点 是 否在 “ 5 程 液 零位 ” 如 果 不在 “ 位 ” 偏 差 过 大 则请 液压 工 “ 零 ”如 。 零 且 调 。 置 时第 一 步 完成 。若 第 一 步 开 始 运 行 后 4 0秒 内动 作 仍 未 完成 , 时 果 阀芯 在 “ 计 零位 ” 正 负 给 定 都 有 而 阀芯 位 置 无 变 化 , 表 明 阀 卡 死 , , 则 器 认 为 超 时 , 压 缸 自动 上拾 。 液 。 应 该 让液 压 工 关 闭控 制 油 管 道 阀 门 而后 开 启 对 阀冲 洗 ,若 仍 无 作 用 12 到 达 接 触 位 置 。 I 当液 压 缸 到达 减 速 位 置 后 , 作 侧 与 传 动 侧 只得更换伺服 阀。当操作 时 D E问无给定或者抖动说明条件不满足 操 、 伺 服 阀 同步 使 能 给定 , 压 缸压 力进 行 自动 调 整 并 继 续 下 压 , 轧 辊 则 应 检 查 接 线 , 压 力 或 阀 门开 启 情 况 。 液 使 各 接 触 。 在 传 动 侧 与 操 作 侧 的压 力都 达 到 1 5吨 以上 时 , 序 上 认 为 2 程 23 辊径 、 . 辊座 : 轧机对 工作辊 、 中间辊、 支撑辊辊径都有严格 及 接 触 位 置 到 达 , 时 1 0毫秒 达 到接 触 位 置 步 骤 完 成 。 延 0 的 尺 寸要 求 , 果辊 径 超 出范 围 则校 辊 肯 定 不能 完 成 。如 果 辊 径较 细 如 13 开 始 转 辊 , . 乳化 液 系统 启 动 。 达 到 接 触 位 置 后 , 序 自动 生 程 或 数 值 输 入错 误 都 会 造 成 T  ̄ 线 计 算 错误 , L, J 液压 缸 投入 不到 位 , 不 达 成 工 作 辊 转动 请 求命 令 , 该机 架 电机 电枢 接 触 器 吸合 , 电机 带 动 减 速 到 设定 的 轧 制 力 , 辊 时会 超 时 快抬 。 当 辊 座不 匹配 时液 压 缸 投入 后 校 机 使 工 作 辊 以校 辊 速 度 运 行 ,同 时 该机 架 乳 化液 阀 门 自动 打 开 对 轧 面接 触 而 另一 面 悬 空 , 压 缸 单侧 受 力偏 压 造 成 轧 制 力偏 差 大 而 快 液 辊 冷 却 和 润 滑 ,以减 小 工 作 辊 之 间 的摩 擦和 带走 部 分 因摩 擦 而 产 生 抬。这时要在对应的球面垫上加上合适 的垫板保障液压缸同步位移。 的热 量 , 降低 内应 力 及 塑 性 变形 。 24 索 尼磁 尺 : 尼 磁 尺 是 液 压 缸 的位 移 传 感 器 , 反 映 的是 液 . 索 它 14 到 达 校 辊 压 力 。 . 电机 转动 后 , 动 侧 和 操作 侧 液 压 缸 同步 徐 压缸的实际行程。磁尺活动杆 的顶端为永磁性金属, 传 它吸附在液压缸 徐下压 , 当轧 制 力 之和 到达 设 定 的校 辊 压 力 时 ( #线 设 定 的校 辊 力 顶端并随液压缸的升降而伸缩 , 3 反馈的数值信号到中央处理单元。当 是 8 0吨 )延 时 3 0 , 0毫秒 程 序 口 应 步 骤 完 成 。在 此 步 骤 中 , 须 保 证 液压缸投入时压力传感器显示正常时 , 向 必 若操作侧和传动侧 索尼磁尺不 传 动 侧 和 操 作 侧 液 压 缸 压 力 都 要 在 4 0吨 以上 , 且 每 侧偏 差 不 超 同步或单侧无数值 变化 , 0 并 这时会报重故障 ;ON 报警或位置偏差报 S Y 过 1 5吨 , 否则 步 骤 不 能 完 成 。 警 。有 时磁 尺 的原 始位 置 偏 差会 造 成液 压 缸 不 能 投入 , 对磁 尺清 零 要 15 校 准 零 辊 缝 。 轧 制 力 满 足要 求 以后 , 序 对 索尼 磁 尺 的压 再进行投入。 出现单侧磁尺无数值变化 , . 在 程 若 伺服阀保证没有问题 , 可拆 力 传 感 器 反馈 的数 值 对 辊 缝 进 行调 整 。 当测 得 平 均 压 力 值 满 足 条 件 下磁 尺 手 动压 缩 磁 尺观 察 其 有 无数 值 变化 。 如 果没 有 变 化 , 查 接 应检 时 零 辊 缝校 准 完成 。 在 步 骤 中 程 序 对 上 下 工作 辊 、 下 支 撑辊 、 下 线和 磁 尺 磁头 是 否 脱落 。 如 果情 况 不 能解 决 应更 换 索尼 磁 尺 。 上 上 中 间辊 辊 径 进 行换 算 调 整 , 据 校 辊 时 轧 辊 的线 速 度 计 算 出 O0 根 .1秒 25 压 力 传 感 器 : 力 传 感 器 是 反 馈 油压 压 力 的传 感 器 。 . 压 液压 缸 内轧 制 的 实 际长 度 , 根据 索尼 磁 尺 的反 馈 确 认 零 辊 缝校 准 完成 。 投入时若压下或背压压 力传感器 出现故障 , 有杆腔、 无杆腔的压 力传 16 校; 成 。零辊 缝校 准 完 成 后 , 间辊 抽动 到 设 定位 值 , 压 感器在 HMI . 隹完 中 液 上会没有显示 , 或显 示值过大。一段时间过后会报压 力 缸 回缩 至 辊 缝接 触 位置 , 然后 电机停 止 运 转 , 化 液 阀 门关 闭 , 后 由 传 感 器故 障 , 压 缸 自动 快抬 。 样 的 情 况 一般 在 更 换 新 的压 力传 感 乳 最 液 这 于 背压 作 用 , 开辊 缝 到 等待 位 置 , 打 这时 自动 无钢 校辊 步骤 完成 。 器 后 能 够 得 以解 决 。但 有 时 会 因 为腔 内无 油压 导致 压 力 传 感 器 无 显 2 校 辊 过 程 中 的 主要 设 备 故 障 及 处 理 方 法 示 这 样 的 问题 要 找伺 服 阀 的原 因 。在 更 换 传 感器 时要 仔 细 检 查 量 程 有 时校 辊 不 能正 常 进 行 ,常 常 是 某 一设 备存 在 问题 或 操 作 不 当 是 4—2 mA还 是 0 2 mA 因 为 基 数 不 一样 , 0 —0 。 测量 结 果 迥 异 。 造成的 , 下面我们简单介绍几种关键设 备的调整与故障分析 : 3 结 论 21斜 楔 位 置调 整 :斜 楔 的 升 降 是 由一 个 三 位 四通 电磁 阀控 制 . 综上所述,六辊 轧机 的无钢 自动校 辊过程是许 多设备共同作用 的, 电磁 阀接 通 后 液 压 马 达 带动 丝杠 转 动 , 杠一 端 装 有 一 个 增 量 式 的结果 , 丝 当校 辊不能进行时 , 我们应 当分清 问题 的关键 及症结 , 照 按 编码器。 当调 整 斜 楔 时 , 码 器 记 录 下 脉 冲 总 数 , 据 脉 冲 数 、 周 的 其 闭环 控 制 的 思 路按 部 就 班 地 进 行 分 析 处 理 。 编 根 每 脉冲数、 转动的圈数和每转动 一周对应斜楔上升 的高度 , 计算 出斜楔 参考文献: 上 升 的 高度 。 高 度 为 编码 器 反 馈 的高 度 。当 它小 于 1 此 5毫米 时 则 程 【】 1贾民平, 张洪 亭 《 测试技 术》 高等教育 出版社【】 0 83 J. 0 .. 2 序 认 为 轧 制 线 过 低 需 要 继 续 升 高 斜 楔 。 斜 楔 能 够 最 大 活 动 空 间 为 【】 2高金源.自动控NT程基础 》中央广播电视 大学 出版社【】 9 71 . 《 . J. 9 .0 1 1 O毫 米 到 9 6毫 米 之 间。 【】 3张子莲.一级 自动 化功能描述》中 恒通钢铁工艺设计研究院【】 《 台 J.

轧机AGC液压系统常见故障及处理

轧机AGC液压系统常见故障及处理

轧机AGC系统故障及处理河北邯钢冷轧薄板有限公司目前拥有一条1550单机架六辊可逆轧机,设计年产量20万吨,轧机采用液压压上方式,实现AGC自动控制,本文主要结合在实际生产中出现的故障进行分析和总结。

1 AGC系统原理AGC系统又称为自动辊缝控制系统(automatic roll gauge control),AGC系统在轧机应用领域中的工作原理是当轧机的轧制力发生变化就会实现轧机的自动补偿和调整动作,用测厚仪测得板材实际厚度与给定厚度比较,将偏差以电压的形式通过伺服阀达到控制液压缸的动作,调整轧机的轧辊辊缝,从而使出口板厚恒定,保证产品的目标厚度,同板差、异板差达到性能指标要求。

该轧机有2个压上缸,分别位于操作侧和驱动侧,每个压上缸各有1个压力传感器、伺服阀和电磁溢流阀。

伺服阀的供油管路前后各有1个液控单向阀。

压上缸压上时2个单向阀处于开通状态,电磁溢流阀做溢流阀用(压上缸的进油口压力大于调定压力时溢流)。

压上缸下降时电磁溢流阀换向进行卸荷,液控单向阀关闭油路对伺服阀进行保护。

2 AGC系统故障分析及处理2.1两侧AGC液压缸从快抬位置(228mm)快速上升到10mm辊缝位置的过程中,一侧无动作导致倾斜超限。

可能引起该现象的原因有:2.1.1电磁溢流阀阀芯卡死,一直在进行卸荷。

判断是否卡死的依据有电磁溢流阀是否异常发热和是否有卸荷的声音。

处理方法--更换电磁溢流阀,需要注意的是更换完成后需要调节新阀至指定的溢流压力值;2.1.2 伺服阀航空插头里的信号线发生脱落,表现为伺服阀给定值和反馈值相差超过5%,处理方法更换航空插头;2.1.3 伺服阀内泄严重,更换伺服阀;2.2 换辊后在校辊过程中到轧制力差清零步骤时,两侧液压缸位置倾斜大于0.7mm报警无法正常校辊,可能的原因有:2.2.1 中间辊或工作辊安装偏差大。

通过观察在压上至标定轧制力过程中轧制力和两侧AGC缸位置变化,如位置变化同步,完成后轧制力差大于200KN,处理方法换辊;或者压力传感器异常,更换压力传感器;2.2.2 如AGC缸位置变化不同步,观察哪一侧与辊缝变化相差大,更换伺服阀此外在生产中还出现过因伺服阀零位磨损较大引起的液压缸轻微跳动、电磁溢流阀插头虚接引起的液压缸卡顿等现象。

冷轧六辊可逆轧机工作辊辊面剥落失效分析

冷轧六辊可逆轧机工作辊辊面剥落失效分析

《装备维修技术》2021年第8期—53—冷轧六辊可逆轧机工作辊辊面剥落失效分析刘建龙 张迎宾(邯钢集团衡水薄板有限责任公司,河北 衡水 053000)引言:金属在再结晶温度以下进行轧制变形叫做冷轧,该公司冷轧厂是将2-3mm 之间的热轧卷板按照不同的压下率分成多个道次进行可逆轧制,最终通过压上缸作用到支撑辊辊系、中间辊辊系、工作辊辊系将热轧卷板轧薄。

在冷轧生产过程中,轧辊是至关重要的生产工具,因其轧制压力大、速度高,因此要求轧辊必须具有高耐磨、高韧性及抗冲击性能。

轧钢过程中,轧辊处于复杂的受力状态,需要承受上百吨的轧制力。

在轧制过程中轧辊的损伤失效是普遍存在的现象,其中包括勒辊、咯辊造成的辊面裂纹、辊面爆辊造成的剥落、辊颈断裂等形式。

其中,辊面剥落是一种非常严重的事故,不但会使轧辊提前报废退出使用,令轧辊消耗骤然上升,还会造成轧机断带故障,产生废品,断带堆钢还会对轧机设备造成严重冲击,增加了轧机设备维修成本消耗,不利于轧机稳定、高效生产。

造成轧辊辊面剥落的因素有很多,包括轧辊的磨削、事故辊的处理方式、轧制规格的道次分配、换辊周期、工艺润滑等。

按剥落的形式划分,冷轧辊的辊面剥落分为辊面裂纹和轧辊坯料内部缺陷引起的剥落。

随着冶金技术、设备的不断发展创新,冷轧辊坯料生产过程中又有先进的探伤工艺辅助,冷轧辊辊身的内在晶粒组织缺陷、夹杂物得到了可靠的控制。

因此,一般冷轧辊的表面剥落事故还是使用过程中造成的。

近几年来,冷轧产品尤其是镀锡基板,对其性能指标硬度、屈服强度、平整度、粗糙度等提出了更高的要求。

面对如此严格的产品要求,轧辊在使用过程中面临严峻的挑战,轧辊的规范化使用及轧辊准备工序的磨削维护管理必须严格执行,如:轧机工序按规定周期换辊,不得超时使用等。

因此,对轧辊辊面剥落失效进行全面深入的分析有深远的意义,不但可以减少断带事故,提高产品合格率,还可以降低轧辊的非正常消耗和轧机设备维修成本。

1基本情况调查1.1辊面剥落外形特征 该公司冷轧厂轧机为单机架六辊可逆轧机,在2020年上半年期间发生多次工作辊辊面大面积剥落事故,其中一支工作辊,该轧辊轧制时长5小时,过钢量约65吨,当前辊身直径287mm,正常报废尺寸为270mm,辊面剥落区域沿轴向约400mm,周向约150mm,深度已到淬硬层与芯部的过渡区域,剥落处位于轧辊辊身中间位置。
