《汽车发动机构造与维修》活塞连杆组的修理—活塞环的三隙检测教学设计方案一、教学目标一）专业能力目标：1.了解活塞环的耗损形式及其原因；2..掌握活塞环的三隙检验方法；3.能正确的使用量具。

二）社会能力目标:1、培养学生的沟通能力及团队协作精神；2、培养学生分析问题、解决问题的能力；3、培养学生勇于创新、敬业乐业的工作作风；4、培养学生的自我管理、自我约束能力；5、培养学生的环保意识、质量意识、安全意识。

三）情感目标：1、培养学生谦虚、好学的能力；2、培养学生勤于思考、做事认真的良好作风3、培养学生自学能力与自我发展能力4、培养学生创新能力5、培养学生良好的职业道德。

二、分析教材使用教材:高等教育出版社《发动机构造与维修》主编:孔宪峰教材特点：该教材是中职汽车应用与维修专业的主干课程，是中等职业教育国家规划教材。

教材的基本结构以发动机的基本组成部分为单元，按结构原理、检修、故障诊断与排除的顺序展开，文字简练、图文并茂、层次分明。

在实际的教学过程中，具有较强的实用性、可操作性。

教材的地位和作用：本节课是学习曲柄连杆机构检修的核心内容，并为掌握发动机检修及故障诊断打下基础。

本课在教材中的作用和地位：本课是《发动机构造与维修》中曲柄连杆机构检修的核心内容。

曲柄连杆机构是发动机两大机构之一，在发动机运转中有不可忽视的作用。

之前，已学习了曲柄连杆机构的构造与工作原理，为本节课的学习奠定了基础，因此本节课既是前面章节的延续，同时也是培养学生维修基本技能的重要一节。

教学内容分析:知识点：1.活塞环的损伤分析2.活塞环的三隙技能点：1.游标卡尺与塞尺的正确使用2.活塞环“三隙”的检验三、分析教学对象知识结构：教学班级为职业中专二年级学生,已经学习汽车材料等相关知识，对发动机结构也有初步认识，并且具备一定的理解和分析能力。

性格特点：活泼、好动、喜欢表达、好胜心强；能力特点：有想法、动手能力强、理论基础较差。

四、教学重点与难点教学重点：活塞环三隙检验方法。

活塞环三隙测量课件

合，无间隙。
测量结果的记录
记录塞尺的尺寸，作为活塞环开口间隙的测量结果。
使用气缸压力表测量气缸压力
测量前的准备
连接气缸压力表和气缸，确保连接处无漏气现象。
测量方法
在气缸内注入适量空气，使气缸压力表读数稳定。记录气缸压力表的读数，作为气缸压力的测量结果。
使用光学仪器测量活塞环的椭圆度和锥度
光学仪器的选择
选择合适倍数的光学显微镜或投影仪等光学仪器。
测量前的准备
将活塞环放置在测量台上，调整活塞环的位置和角度。
测量方法
通过光学仪器观察并测量活塞环的椭圆度和锥度。可以参照相关标准或规范进行测量和评估。
05
活塞环三隙测量的注意事项
测量前的准备工作
清洁活塞环
使用专业清洗剂和超声波清洗设备，确保活塞环彻底清洗干净，避免杂质对测量结果的影响。
注意事项
使用气缸压力表测量时，应确保气缸压力表的精度和可靠性；同时，要保持气缸压力表的清洁，避免损坏。
使用光学仪器测量
光学仪器介绍
光学仪器是一种高精度的测量仪器，可以通过反射光或透射光的
方式测量物体的尺寸和形状。
使用方法
将光学仪器放置在活塞环和气缸壁之间，通过反射光或透射光的
方式测量间隙大小。
使用方法
选择适当厚度的塞尺插入活塞环与气缸壁之间，测量间隙大小。
注意事项
使用塞尺测量时，应选择合适的塞尺片，确保测量准确；同时，要保持塞尺清洁，避免损坏。
使用气缸压力表测量
气缸压力表介绍
气缸压力表是一种测量气缸压力的仪器，可以间接测量活塞环与
气缸壁之间的间隙大小。
使用方法
将气缸压力表连接到气缸上，通过测量气缸压力的变化来反映活塞环与气缸壁之间的间隙大小。

活塞环的更换与检测说课稿课件【精选】

四说教学过程
活塞环的更换与检测
职业素养
创设情境活塞环的更换与检测
评价反馈任务检查
资讯
评价
决策
工作过程
检查
实施
计划
信息检索制定计划
分组操作
五说教学反思
针对性
Hale Waihona Puke 趣味性活塞环的更换与检测能动性
节奏性
工作任务学习目的明确
针对性强
教学方法增强趣味性激发学习热情
动手机会和环境理论和实践结合
了基础
二说教法
活塞环的更换与检测
引导文教学法
根据企业典型维修项目设计教学任务，然后以项目为载体，在具有企业文化的学习站，按照以工作过程为导向实施教学的各个环节，按照岗位操作规范对学生进行职业技能训练
二说教法
活塞环的更换与检测
讨论法
激发学生兴趣，活跃课堂气氛和提高学生主动学习意识的目的
四说教学过程
评价反馈 10分钟
活塞环的更换与检测
师生讨论
团队点评
系统纠错
质量习惯态度协作
优点缺点
教学重点难点问题的进一步强调
四说教学过程
思考探究 5分钟
活塞环的更换与检测
课后作业及思考 1结合以工作过程为导向，每组制定一个完整的活塞环更换与检测的方案 2搜集由活塞环故障引起的具体案例
技能教学过程工艺教学过程
这样的教学组织不仅使学生将活塞环三隙的位置、检测方法区分开，也便于学生在观摩中相互讨论，操作中相互协作，既突破了本节课的重点，又再次落实了本节课的情感目标
四说教学过程
分组操作 40分钟
活塞环的更换与检测

活塞环三隙测量教案

3在废旧机油处理时，培养学生环保意识。
4、通过分组学习和评价，养成良好的集体荣誉感。
教学要求
学生能利用教师提供的教学资源，自主学习理论知识；能通过小组合作的方式完成活塞环三隙《端隙》《侧隙》《被隙》的测量。
教学重点
活塞环的作用
教学难点
活塞环三隙的测量方法
教学关键点
1、学生自主学习理论知识（搜集信息），教师要给予关键性的引导。
教材：汽车发动机构造与维修、教学PPT
学材：实训教材、实训发动机台架
教学目标
知识目标：1、活塞环的检修方法
能力目标：1、活塞环的作用与影响
2、活塞环“三隙”测量方法
3、对检测的结果进行分析
情感、态度、价值观目标：
1、在实训场地学习过程中,强化安全操作意识。
2、在学习环境（场地）转换过程中,培养学生养成5S习惯。
学生角色：
维修作业人员。设四人为一小组。评分员两人、操作员一人、协助者一人。
职责：
评分员：负责一对一轮换评分。
操作员：负责活塞环三隙的测量。
协助者：负责协助操作人员和填写工单及计算、作出维修结论。
教学过程
教学环节（时间分配）
知识（技能）点
教师活动
学生活动
教学环节1
情境导入
获取信息
活塞环的作用。
活塞环三隙的测量方法和三隙的计算、维修判定方法。
引导、讲解
分析、聆听、记录
教学环节21、观看视频来自视频内容：活塞环三隙测量全程视频。
2、组织学生交流
学生交流，明确工作任务
观看、学习活塞环三隙测量的方法为下一步自主学习奠定基础。
组织、讲解、示范
1.观看视频。
2.学生交流预习内容,根据教师引导，思考，得出正确结论。

活塞连杆组拆装以及活塞环三隙检测教案

第一节《活塞连杆组的拆装与检修》实训教案1．实训内容及目的1)掌握活塞连杆组的组成、结构、装配关系和工作原理。

2)熟练活塞连杆组的拆装工艺。

3)掌握活塞连杆组各零部件间的相互连接关系及其装配关系。

2．技术标准及要求1)按正确的操作步骤进行拆装。

2)有关技术参数必须符合维修技术标准要求。

3)在拆装过程中，特别要注意装配记号。

3．实训器材和用具发动机若干台、机油少许；活塞连杆组总成若干套。

常用工具若干套，维修专用工具若干套；相应挂图或图册、维修手册。

4．实训注意事项1)拆卸、安装活塞时一定要注意记号，若无记号，拆卸前必须做标记。

2)安装活塞销时，要用专用工具或加热到60℃进行。

3)拆下的零部件按顺序放好，并注意不要损坏零件。

4)严格按操作规程进行操作，并注意操作安全。

5)奥迪发动机活塞连杆组组件如图2-7所示。

5．实训操作步骤(1)活塞连杆组的拆卸1)将要拆卸的活塞连杆组(有两个缸)转到活塞处于下止点，并检查活塞顶、连杆大端处有无记号。

如无记号，应按次序在活塞顶、连杆大端上作上记号。

图2-7 奥迪发动机活塞连杆组组件2)拆下连杆螺母，取下连杆端盖、衬垫和连杆轴承，并按顺序放好，以免相互搞错。

3)用手将连杆向上推，使连杆与连杆轴颈分离。

用橡胶锤或手锤木柄推出活塞连杆组。

如缸口磨成了台肩或有积炭，应先刮平，以免损坏活塞环等，另外注意不要硬撬、硬敲，以免损伤气缸。

4)取出活塞连杆组后，应将连杆盖、衬垫、螺栓和螺母按原样装回，不可错乱。

(2)活塞连杆组的分解用活塞环装卸钳拆下活塞环(图2-8)，观察活塞环装配记号。

完成上述作业后，仔细观察活塞连杆组各零件的结构、作用和特点，及其各零件间的相互联接关系。

(3)活塞连杆组的装合1)用汽油清洗活塞组各零件，用钢丝通各油孔油道，清除污垢，然后用高压空气吹干各零件。

2)按顺序、标记分组放好，并清点零件。

3)安装活塞销。

将活塞置于水中加热60～80℃后，取出活塞迅速擦净座孔，用拇指力量将涂有润滑油的活塞销推入活塞的一端销孔内，随即在连杆小头的衬套内涂上一层润滑油，将小头伸入活塞内；继续用拇指力量将活塞销推入连杆衬套，直至活塞的另一端销孔边缘，使活塞销端面与活塞销卡环槽的内端面平齐为止(严禁用手锤打入)；再装入卡环。

活塞环三隙的检测的课堂教学设计

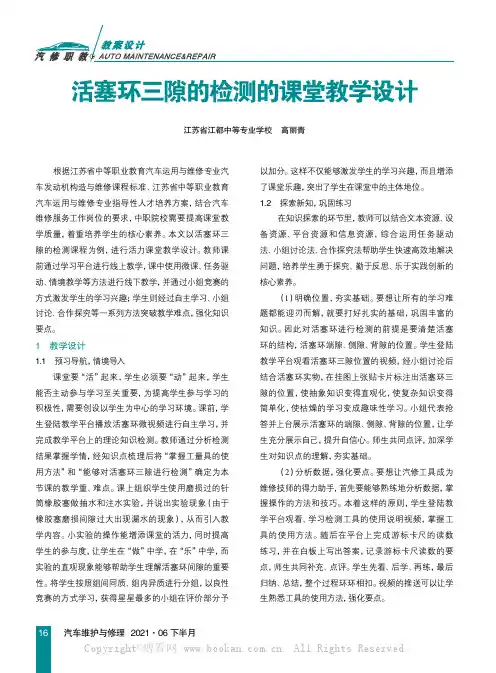

16 汽车维护与修理 2021·06下半月根据江苏省中等职业教育汽车运用与维修专业汽车发动机构造与维修课程标准、江苏省中等职业教育汽车运用与维修专业指导性人才培养方案，结合汽车维修服务工作岗位的要求，中职院校需要提高课堂教学质量，着重培养学生的核心素养。
