零件图习题

合集下载

机械制图练习题库+参考答案

机械制图练习题库+参考答案

机械制图练习题库+参考答案一、单选题(共26题,每题1分,共26分)1.某调整螺旋,采用双线粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,螺杆应转()圈。

A、2B、3C、4D、2.5正确答案:A2.机械图样中,表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案:B3.截平面与立体表面的交线称为()A、截交线B、相贯线C、相交线D、以上都不是正确答案:A4.仰视图是()。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案:D5.产品用放大一倍的比例绘图,在标题栏比例项中应填()。

A、1:2B、放大一倍C、1×2D、2:1正确答案:D6.制图国家标准规定,字体的号数,即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案:D7.具有间隙的配合称为()。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案:B8.三投影面体系中的三个投影面互相()A、垂直B、倾斜C、交叉D、平行正确答案:A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案:B10.画断面图时,若由两个或多个相交剖切平面剖切得出的移出断面,中间应用()断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案:A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆,则该几何体是()。

A、球体B、圆柱体C、圆锥体D、长方体正确答案:B12.点的正面投影和侧面投影的连线()。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案:A13.重合断面的轮廓用()画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案:C14.Α3图纸的大小为()。

A、841×594B、420×297C、210×297D、841×595正确答案:B15.不可见轮廓线采用()来绘制。

第11章零件图习题答案

第11章零件图习题答案

11-2 识读零件的目的,是了解零件图的结构和形状、尺寸和技术要求。

为了更好地读懂零件图,要明白零件在机器或部件中的位置、功用以及与其他零件的关系来读图。

本例参照铣刀头装配轴测图,识读端盖和轴的零件图。

铣刀头是铣床上安装铣刀盘的部件,动力通过三角带带轮带动轴转动,轴带动铣刀盘旋转,对工件进行平面车削加工的。

一、1、端盖的结构分析端盖的轴孔内放有密封槽,槽内放入毛毡,防漏防尘。

端盖的周边有 6 个均匀布置的沉孔,用螺钉将其与座体连接,并实现对轴向的定位和固定。

2、表达分析端盖的主体结构形状是带轴孔的同轴回转体,主视图采用全剖视图,表达了轴孔、凸出圆周和周边沉孔的形状,左视图采用局部视图,图中一半中心线上下各两条水平细实线是对称符号。

为了清楚标注密封槽的尺寸,采用了放大图表达。

3、尺寸分析以端盖的轴线为直径基准,以右端为的长度为基准。

与其他零件有配合功能要求的尺寸应注出公差,如同轴度、垂直度和平行度,98是六个均布孔的定位尺寸。

二、1.轴的结构分析参照装配轴测图可看出,铣刀头动力由V带轮传入,通过单个普通平键(轴的左端)连接传递给轴,再通过两个平键(右端)连接给铣刀(图中细双点画线)。

所以,轴的左端轴段和右端轴段分别制有1_个键槽和_2_个键槽。

该轴有两个安装零件的轴段,两头的轴段则分别用来装配带轮和铣刀头。

此外,轴上还有加工和装配时必须的工艺结构,如倒角、越程槽等。

2. 表达分析按轴的加工位置将其轴线水平放置,采用一个主视图图和若干辅助视图表达。

轴的两端用断面图和局部剖视图表示键槽和螺孔、销孔。

截面相同的较长轴采用破浪线断裂处的边界线画法。

用两个断面图分别表示轴的键槽的高度和宽度,用两个断面图图表示键槽的形状。

用局部放大图表示越程槽的结构。

3. 尺寸分析以水平轴线为直径尺寸的主要基准,由此直接注出安装V带轮、轴承和铣刀盘用的、有配合要求的轴段尺寸:ф28㎜、ф35㎜__、ф25 ㎜ __。

以中间最大直径轴段的任一端面(N)为中间__尺寸的主要基准,由此注出 23 ㎜、194㎜ __和 23 ㎜__。

机械制图习题集习题答案作者文学红宋金虎第7章零件图——答案

机械制图习题集习题答案作者文学红宋金虎第7章零件图——答案

第7章零件图一、表面粗糙度的标注7-1已知平面立体的两视图,完成三视图,并求出其表面上点的另二个投影。

班级:姓名:学号:1.分析表面粗糙度标注中的错误,在下面的图中按规定重新标注。

(2)2.将给出的表面粗糙度代号标注在图上。

(2)Φ15mm孔两端面Ra的上限值为12.5μm;Φ15mm孔内表面Ra的上限值为3.2μm;底面Ra的上限值为12.5μm;其余均为非加工表面。

(1)(1)孔Φ3H7内表面Ra的上限值为1.6μm;键槽两侧面Ra的上限值为3.2μm;键槽顶面Ra的上限值为6.3μm;其余表面Ra的上限值为12.5μm。

-99-Φ15H7/g6基准制:基孔制配合种类:间隙配合Φ25H7/p6基准制:基孔制配合种类:过盈配合Φ10G7/h6基准制:基轴制配合种类:间隙配合Φ10N7/h6基准制:基轴制配合种类:过渡配合-100--101-三、形位公差的标注7-3把用文字说明的形位公差,用代号标注在图上。

班级:姓名:学号:1.在图上用代号标出:槽20mm 对距离为40mm 的两平面的对称度公差为0.06mm2.在图上用代号标出::(1)轴肩A 对Φ15h6轴线的端面圆跳动公差为0.03mm (2)Φ25r7圆柱对Φ15h6圆柱轴线的径向圆跳动公差为0.03mm3.在图上用代号标出:(1)Φ25h6圆柱的轴线对Φ18H7圆孔轴线的同轴度公差为Φ0.02mm;(2)右端面对孔Φ18H7圆柱轴线的垂直度公差为0.04mm4.在图上用代号标出:(1)孔Φ18mm 轴线的直线度公差为Φ0.02mm;(2)孔Φ18mm 的圆度公差为0.01mm四、读零件图7-4读齿轮轴零件图,在指定位置补画断面图,并完成填空题。

填空题1.说明Φ20f7的含义:Φ20为基本尺寸,f7是基本偏差代号为f,精度等级为IT7级,如将Φ20f7写成有上下偏差的形式,注法是。

2.说明图中形位公差框格的含义:符号⊥表示垂直度,数字0.03是公差值,B是基准。

机械制图零件图复习题

机械制图零件图复习题

2013年春机械制图期末复习试卷(满分100分,90分钟完卷,适用于12秋机加、电气、数控专业班级)、填空1、零件图是表达()的图样。

2、识读零件图的一般步骤有:()、()、()、()。

3、根据零件的结构特点可将其分为四类:()、()、()、()。

4、读零件图的目的是根据零件图想象零件的(),了解零件的()和()。

5、零件图的基本内容包括:()、()、()。

6、轴类零件包括( ) 、( ) 、( ) 、( )等.7、箱类零件包括各种( ) 、( ) 、( )和( )等.8、选择零件图的主视图考虑的原则一是( ) 二是( )三是().9、零件图主视图的选择中在确定零件的安放位置时,所依据的原则分别是()原则,()原则。

10、一组完整的零件图包括(),(),()11、组成机器或部件的最基本的机件称为()。

12、表示一个零件的工程图样称为()。

13、零件图尺寸标注的基本要求是正确、完整()、()。

14、尺寸标注常用的符号和缩写词球体的直径为Sø,球体半径为()450倒角用()表示?15、零件图上合理标注尺寸的原则:1)零件上的()必须直接注出。

2)避免出现()。

3)标注尺寸要便于加工与()。

16、零件图的主视图的选择原则一般应按照加工位置原则和()位置原则进行选择。

17、标注零件尺寸时,同一方向尺寸基准可能有几个,其中决定零件主要尺寸的基准称(),为加工和测量方便而附加的基准称为辅助基准。

二、选择1、组成机器或部件的最基本的机件,称为()A、零件B、部件C、机器2、零件的制造和检验都是根据()上的要求来进行的。

A、零件图B、装配图C、总装图3、一张完整的零件图应包括以下内容:一组视图、()、技术要求、标题栏。

A、必要尺寸B、全部尺寸C、重要尺寸4、零件图的尺寸标准,除要满足前面讲述的正确、完整、清晰的要求外,还应使尺寸标注()A、合理B、齐全C、清楚5、当零件结构比较复杂时,同一方向上尺寸基准可能有几个、其中决定零件主要尺寸的基准称为()基准。

机械制图习题

机械制图习题

机械制图习题《机械制图》课程试题库第六章机械图样的基本表示方法二、选择题★1、下列局部剖视图中,正确的画法是。

A B C D★2、下列四组视图中,主视图均为全剖视图,其中的主视图有缺漏的线。

A B C. D*3、在半剖视图中,剖视图部分与视图部分的分界线为:A.、细点画线 B 粗实线、 C、双点画线4、重合剖面的轮廓线都是用A.、细点画线绘制 B 、粗实线绘制 C 、细点画线绘制5、当需要表示位于剖切平面前的结构时,这些结构按假想投影的轮廓线用:A.、细点画线 B、粗实线、 C、双点画线三、判断题★1、非回转体类零件的主视图一般应选择工作位置。

(v )2、在剖视图中,切根线用细实线绘制。

(x)四、画图题★1、用单一剖切面,将主视图画成全剖视图。

(20分)3、用单一剖切面,将主视图画成全剖视图。

(20分)4、用单一剖切面,将主视图画成全剖视图。

(20分)★4、将物体的主视图改画成剖视图。

(20分)机械制图★5、在轴的小孔及键槽处,画移出断面图。

(15分)★6、在指定位置画出断面图并标记。

(10分)7、在指定位置画出断面图并标记。

(10分)8、在轴的指定位置作剖面图(A处键槽深为4mm,C处键槽宽为8mm。

)第七章机械图样中的特殊表示法一、填空题★1、内外螺纹只有当_牙型_;_公称直径_;_螺距___;__线数______;___旋向_____等五要素完全相同时,才能旋合在一起。

★2、导程S和螺距P的关系是__s=p*n______。

3、绘制圆柱齿轮的圆视图中,齿顶圆用粗实线线表示,分度圆用细点画线线表示,齿根圆用细实线线表示,或省略不画。

★4、外螺纹在非圆视图中,大径用 d 表示、小径用 d1 表示。

二、选择题★1、旋合长度代号分短、中、长三组,分别用字母代替,其中中等旋合长度用:A 、N代替B 、S代替C、L代替2、一般用于受力不大且不常拆卸的场合的连接方法是:A、螺栓连接 B 、双头螺柱连接 C、螺钉连接3、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于:A、ha=mzB、ha =mC、ha =1.25m4、普通螺纹的公称直径为螺纹的( )。

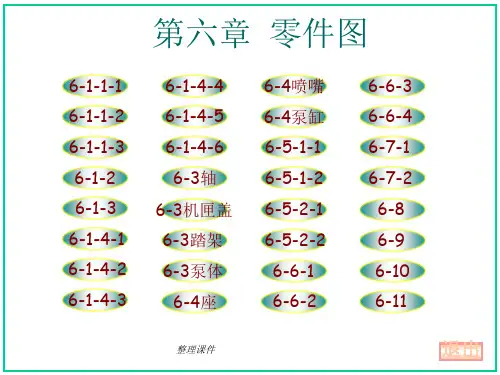

机械制图习题集第六章答案

机械制图习题集第六章答案
6-6-1 6-6-2
整理课件
6-6-3 6-6-4 6-7-1 6-7-2
6-8 6-9 6-10 6-11
退1 出
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。 (1)画出螺杆直径为16 mm,长度为40 mm,一端刻有普 通螺纹,螺纹长度为25 mm,两端均作出倒角的两个视图。
F16
25 40
整理课件
2
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。 (2)画出在长为45 mm、宽25 mm、高25 mm的铸铁块上,制出
螺孔直径为16 mm,钻深为36 mm,螺孔深为28 mm的盲孔的两个
视图。
F16
28 36
整理课件
3
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。
(3)将(1)、(2)题的外、内螺纹连接起来,画出螺纹旋入 长度为20的两个视图。
整理课件
4
6-1.螺纹画法及尺寸标注的练习
2.画出左图所示管螺纹的连接图,管口倒角为C2。
整理课件

5
6-1.螺纹画法及尺寸标注的练习
3.根据螺纹标记查出表内所要求的内容,并填入表中。
18
6-4-3
整理课件
19
6-5-1-1 将指定的表面粗糙度用代号标注在图上。
整理课件
20
6-5-1-2 将指定的表面粗糙度用代号标注在图上。
整理课件
21
6-5-2-1 根据配合代号,在零件图上用偏差值的形式分别标出 轴和孔的尺寸公差,并指出是哪一类配合。
整理课件
22
6-5-2-2 根据配合代号,在零件图上用偏差值的形式分别标出轴 和孔的尺寸公差,并指出是哪一类配合。

机械制图练习题零件图

机械制图练习题零件图

第8 部分阅读部件图阅读部件图回答以下问题:1.阅读输出轴部件图,回答以下问题:(1)此部件是类部件,主视图切合地点原则。

(2)主视图采纳了剖视,用来表达;下方两个图形为图,用来表达和构造;右方图形为图,用来表达;上方图形为图,表达。

(3)部件上50n6的这段轴长度为,表面粗拙度代号为。

(4)轴上平键槽的长度为,宽度为,深度为,定位尺寸为。

(5)M22x1.5-6g 的含义是。

(6)图上尺寸22x22的含义是。

(7)50n6的含义:表示基本尺寸为,公差等级为,是配合的非基准轴的尺寸及公差带标明,其误差值为。

(8)的含义:表示被测因素为,基准因素为,公差项目为,公差值为。

(9)在图上指定地点画出C-C移出断面图。

2. 阅读偏爱轴部件图,回答以下问题2.阅读偏爱轴部件图,回答以下问题:(1)该部件名称为,图号为,资料为,属于类部件。

(2)画图比率为,属于比率,表示是的两倍。

(3)偏爱轴的基本构成形体是个体,其直径尺寸分别为、、,288 与主轴线的偏爱距为。

(4)图中孔120 的定位尺寸是和,其表面粗拙度为。

(5)部件上共有处倒角,尺寸为。

(6)主视图中右部同向来径分别标明的原由是;38的表面粗拙度为,3852 的表面粗拙度为,该轴段处将与某部件的孔有关系。

(7)20-0.02 的基本尺寸为,该尺寸最大能够加工到,最小能够加工到,其公差值为。

(8)右以下图上方没有任何标明,是由于它的地点是在。

(9)该部件图中表面粗拙度要求最高的是,最低的是。

3. 阅读轴套部件图,回答以下问题3.阅读轴套部件图,回答以下问题:(1)该部件名称为,图号为,资料为,采纳了比率。

(2)该部件共用了个图形来表达,此中主视图作了,并采纳了画法;A-A是图,B-B是,D-D 是,还有一个图是。

(3)在主视图中,左侧两条虚线表示,其距离是,与其右侧相连的圆的直径是。

中间正方形的边长为,中部40长的圆柱孔的直径是。

(4)该部件长度方向的尺寸基准是,宽度和高度方向的尺寸基准是。

机械制图习题集(机械专业)(第七版)-答案第二部分 (5)[5页]

机械制图习题集(机械专业)(第七版)-答案第二部分 (5)[5页]

第二篇 技能模块项目六 识读减速器箱体零件图1.识读支座零件图并回答问题。

(1)该零件的名称是 支座 ,比例为 1:1 材料是 HT150 ,其含义为 灰铸铁、抗拉强度为150MPa 。

(2)该零件用 4 个图形表达,主视图采用 局部 剖视图,是用 任意 剖切平面剖得的,其他分别是 全剖的左视 图、 俯视 图、 移出断面图 图。

(3)底板上共有 2 个连接用的通孔,它们的定形尺寸是 Φ10 ,定位尺寸是 44 ,表面粗糙度为 。

(4)顶部凸台共有 2 个通孔,表面粗糙度为。

(5)φ20K7(006.0015.0+-)的公称尺寸是 Φ20 ,上极限尺寸为 Φ20.006 ,下极限尺寸为 Φ19.985 ,上极限偏差为 +0.006 ,下极限偏差为 -0.015 ,公差为 0.021 ,公差带代号为 K7 ,基本偏差代号为 K ,其值为 +0.006 ,标准公差代号为 7 ,其值为 0.021 。

(6)M10的含义是 粗牙普通螺纹,公称直径为10,右旋 。

(7)该零件采用了 3 种表面粗糙度代号,按表面粗糙度值从小到大排列应为 、、 。

(8)补画出左视外部形状图。

(略)2.识读底座零件图并回答问题。

(1)该零件的名称是 底座 ,材料为 HT200 ,属于 箱体 类零件。

(2)该零件共用了 5 个图形,主视图采用了 半剖视图的画法 ,左视图采用了 全剖视图的画法 ,另外还有 俯视图 、 A 向局部视图 和 B 向局部视图 。

(3)零件长度方向的尺寸基准为 主视图对称中心平面 ,宽度方向的尺寸基准为 俯视图对称中心平面 ,高度方向的尺寸基准为 底座顶面 。

(4)零件的前方主要形状为 带孔腰形体 ,其左、右两边有 带有螺纹孔的腰 形的凸台,后方有 带有螺纹孔的 凸台。

(5)该零件上共有 20 个螺纹孔,其中上端有 7 个,标注为 4×M5-7H 、3×M6-7H ;前面有 5 个,标注为 4×M5-7H 、M5 ;后面有 4 个,标注为 4× M5-7H ;左右各有 2 个,标注为 4× M10-7H 。

机械制图-零件图题库

机械制图-零件图题库

图中直径为7的阶梯孔共有()个。

所选答案: 4问题2主视图是零件图的核心,因此恰当地选择零件图的主视图至关重要。

那么选择主视图的原则有:()、零件的加工位置、零件的工作位置。

A、加工方法B、工作原理C、投影方向D、装配关系所选答案: C问题3得5 分,满分5 分图中∮30h7表示轴的基本偏差代号为(),公差等级为()。

所选答案:h, 7问题4得5 分,满分5 分两零件接触时,在一个方向上,一般只应有()接触面,否则就会给制造带来困难,同时也接触不好。

A、1个B、2个C、3个所选答案: A问题5得5 分,满分5 分常用的尺寸基准有基准线和()。

A、长度基准B、基准面C、宽度基准D、基准点所选答案: B问题6得5 分,满分5 分下列说法错误的是()A.两零件配合时,同一方向上的接触面只允许有一对。

B.降低零件表面粗糙度可以提高其表面的耐腐蚀性,因此零件表面粗糙度加工到越低越好。

C.公差等级数字小的公差值小,精度越高。

D.一般情况下加工轴较加工孔容易,因此,轴的公差等级比孔的高一级。

所选答案: B问题7得5 分,满分5 分如果两零件的轮廓表面相互不接触,应画()。

A、一条线B、两条线所选答案: B问题8得5 分,满分5 分零件图包括一组视图、技术要求、标题栏和 ( )A.重要尺寸B.必要尺寸C.全部尺寸D.外形尺寸所选答案: C问题9()是机器现代化高效生产的前提条件,它也给装配,维护和维修带来了极大的方便。

A、标准化 B非标准化 C、互换性 D、独立性所选答案: C问题10得5 分,满分5 分表面粗糙度的数值表示零件的表面质量()A. 数值愈大,表面质量愈好。

B. 数值的大小没有影响。

C. 数值愈小,表面质量愈好。

D. 数值愈小,表面质量愈差。

所选答案: C问题11得 0 分,满分5 分轴上的键槽、凹坑、穿孔等结构常用( )表示。

A 、移出断面图B 、重合断面图C 、剖视图所选答案: C问题 12在焊接符号中,基本要素包括基本符号和( )。

机械制图习题集(机械专业)(第七版)-答案第二部分 (9)[2页]

机械制图习题集(机械专业)(第七版)-答案第二部分 (9)[2页]

第二篇技能模块项目五识读支架零件图1.识读托架零件图并回答问题。

(1)该托架零件图采用了4 个视图,它们是:两处用局部剖视的主视图和俯视图,B 向局部视图和移出断面图。

(2)该零件长度方向的尺寸基准是Φ35H9孔的轴线,宽度方向的尺寸基准是俯视图对称中心平面,高度方向的尺寸基准是托架顶面。

(3)托架安装顶面有两个腰形的安装孔,其表面粗糙度为。

(4)徒手补画左视外部形状图。

(5)φ35H9的公称尺寸是Φ35 ,上极限尺寸为35.062,下极限尺寸为0 ,上极限偏差为+0.062,下极限偏差为0 ,公差为0.062 ,公差带代号为H9 ,基本偏差代号为H ,其值为0 ,标准公差代号为9 ,其值为0.062 。

(6)图中代号表示该表面用去除材料的工艺方法获得,其中Ra值为6.3 µm,属于单向上限值,传输带为默认,评定长度为5 个取样长度。

该表面应按上限为16%规则判定其合格性。

(7)几何公差表示的是Φ35H9孔的轴线对顶面的垂直度公差为Φ0.05 。

2.识读连杆零件图并回答问题。

(1)该零件的名称是连杆,采用的比例为1:1 ,材料是HT150 ,该零件属于叉架类零件。

(2)该零件的基本视图为主视图、俯视图,分别采用了局部剖、半剖视;另外三个视图为斜视图、斜剖视图和移出断面图。

(3)该零件的毛坯是采用铸造后切削加工制造的;铣φ70H9孔内部槽的铣刀直径为Φ28~Φ30,该槽深度为2.5 mm ,宽度为 5 mm 。

(4)2×M12×1.25-7H的含义是:“2”表示2个,“M”表示粗牙普通螺纹,“12”表示公称直径,“1.25”表示螺距,“7H”表示中径和顶径公差带代号。

(5) (39)为参考尺寸,90为理想尺寸尺寸,R200为定形尺寸尺寸,210±0.05为定位尺寸。

(6)125为定位尺寸,SR46.4为定形尺寸。

(7)该零件长度方向的主要基准是Φ39H7孔轴线,宽度方向的主要基准是俯视图对称中心平面,高度方向的主要基准是Φ39H7和Φ70H9孔轴线。

现代工程图学习题集答案最新第8章

现代工程图学习题集答案最新第8章
2. 找出零件的长、宽、高三个方向的主要基准。 答案 3.主视图上的尺寸195、32、14、23、Φ7属于哪类尺寸。 总体尺寸195;定位尺寸14、23;定形尺寸32、Φ7。 6.3 4. 图中右上角注出的“其余 ”的含义是零件其它表面的 表
面粗糙度值为Ra=6.3。 5. Φ32f6的上偏差-0.025,下偏差-0.041,最大极限尺寸为Φ31.75,最 小 极限尺寸为Φ31.59,公差为0.016。
班级
学号
姓名
右视图
答 案
1. 板材的厚度是0.8mm.
2. 折弯处的内圆角半径为6mm.
3. 零件上出现的孔有3种,共有5个.
返回
8-9 由轴测图画零件图 7-9 由轴测图画零件图
一、作业目的 熟悉零件图的内容和要求,掌握绘制零件工作图的方法。 二、作业内容 画轴、拨叉、壳体的零件图,绘制1~2张零件工作图。 三、作业要求 1.根据立体图,看懂各零件的结构形状,选择恰当的表达方法 (视图、剖视、断面),完整、正确、清晰地表达零件。 2.根据选定的表达方案,在A3图纸上选用适当比例画零件图。
6. 在图中作出C—C移出断面图。
返回
返回
7-3 读零件图(二) 看懂套筒零件图,成完成填空。 8-3 读零件图(二) 看懂套筒零件图,并完成填空
班级
学号
姓名
1。读套筒零件图,画出其左视图(虚线省略不画)。
2. 回答下列问题: 1) 在垂直轴线方向有二种孔,一种 是穿过轴线的通孔,一种是加
工螺纹的盲孔. 2) 退刀 有一处,其尺寸为 Φ93mm、4mm和R0.5mm.
3.根据零件图上标注的偏差数值,在装配图上标注出相应的配合代号。 8-1.3 根据零件图上标注的偏差数值,在装配图上标注出相应的 配合代号

零件图复习题

零件图复习题

8. 配合可分为( )、( ( )两种制度。 9.形状与位置公差特征项目共有(
)和( )项。
)三类,并形成(
)和
(二)判断题
1.表面粗糙度代(符)号可注在可见轮廓线、尺寸界线或它们的延长线上。 ( ) 2.在同一图样上,每一表面一般只标注一次表面粗糙度代(符)号。( ) 3. 表面粗糙度代(符)号的尖端可以从材料外或材料内两个方向指向被注表 面。 ( ) 4.当零件所有表面具有相同的表面粗糙度要求时,必须逐一单个注出其代
(3)主视图的右端面有 54深3的凹槽,这样的结构是考虑______ 减轻 零件的 重量和______ 减少 加工面而设计的。 (4)说明 的含义: 4个9的孔是按与螺纹规格______ M8 的螺栓相配 的 __________ 大于大径 的通孔直径而定的。 20的深度只要能______ 锪平 为止。
13.什么叫基本尺寸?什么叫极限尺寸?什么叫上偏差?什么叫下偏差?什么 叫公差?什么叫公差带?什么叫基本偏差?什么叫标准公差?
14.什么叫配合?什么情况下出现间隙?什么情况下出现过盈?最大间隙、最 小间隙、最大过盈、最小过盈分别在什么情况下出现?
15.什么叫基孔制?什么叫基轴制?为什么要优先选用基孔制?
7.试述零件视图选择的四项原则和视图选择的步骤。
8. 选择主视图时,所选零件的摆放方式和投射方向应使所得主视图满足哪些 要求? 9.试述轴套类、轮盘类、支架类、箱壳类零件的主视图选择原则。 10.什么叫设计基准,什么叫工艺基准,常选零件上什么作为设计基准和工艺 基准? 11.试述合理标注零件尺寸的基本原则。 12.什么叫表面粗糙度?
(符)号。
6.极限偏差数值可以为正值、负值、和零。



机械工程图学习题集加详细答案 第14章

机械工程图学习题集加详细答案 第14章

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率,一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

一、填空题1.根据零件在机器或部件上的应用频率,一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角,使表面的交线变得不很明显,这种交线通常称为。

4.在铸造工艺过程中,为了将从砂型中顺利取出,在铸件的内外壁上沿起模方向设计出起模。

一、填空题3.由于铸造零件表面相交处有铸造圆角,使表面的交线变得不很明显,这种交线通常称为过渡线。

4.在铸造工艺过程中,为了将模样从砂型中顺利取出,在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面,一般轴端和孔端都加工。

6.零件进行切削或磨削加工时,常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面,一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时,常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时,钻头的轴线应尽量于被加工的表面,钻不通孔时,在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系,决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时,钻头的轴线应尽量垂直于被加工的表面,钻不通孔时,在孔的末端应画成120度锥坑。

8.根据零件的结构特点和连接关系,决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标,通常由、两个参数描述,其值越小,加工成本越高。

一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标,通常由Ra、Rz两个参数描述,其值越小,加工成本越高。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

零件图习题
8-1.分析下列表面粗糙度的标注的错误,并将正确的标在图上。

8-2.已知轴和孔的基本尺寸为φ32,采用基轴制配合,轴的基本偏差代号为IT7,孔的基本偏差代号为k,公差等级为IT8。

求:(1)在相应的零件图上注出基本尺寸、公差带代号、极限偏差。

(2)在装配图上注出基本尺寸和配合代号。

(3)画出孔和轴的公差带图并指出配合类别。

根据装配图, 在相应的零件图上分别注出基本尺寸和极限偏差( 查表), 并说明配合代号的意义. [答案]
:基本尺寸,基准制,配合种类;
孔的公差带代号,轴的公差带代号。

:基本尺寸,基准制,配合种类;
孔的公差带代号,轴的公差带代号。

8-3.标注形位公差
(1)φ25k6对φ20k6和φ17k6的公共轴线的径向跳动公差值为0.025。

(2)平面A对φ25k6的垂直度公差值为0.04。

(3)平面B、C对φ20k6和φ17k6的公共轴线的垂直度公差值为0.04。

(4)键槽对φ25k6轴线的对称度公差值为0.01。

8-4 从给出的图形中选择回转泵泵体合适的表达方案及视图数量, 并标注尺寸( 图幅A3, 比例2:1). [答案]
8-5.读法兰盘零件图、回答问题
(1)法兰盘零件图采用了哪些表达方法、各视图的表达重点是什么?(2)画出右视图。

(3)指出零件长、宽、高三个方向的尺寸基准。

(5)说明下列尺寸的意义:
2×Φ7???????
M6-6H?????
(6)阀盖零件加工面粗糙度为Ra的允许值是0.8um的共有?? 处。

(7)说明图中的含义。

8-6.看懂一、二档变速叉的零件图,回答问题
(1)该零件图共用了?? 个图形,分别为???????????????????????? 图。

(2)左视图的虚线能否省略不画,为什么?
(3)指出零件长、宽、高三个方向的尺寸基准。

(4)写出Φ5H7孔的所有定位尺寸:????????????????????????????????? 。

(5)图中右上角“其余”的含义是????????????????????????????????? 。

(6)画出支架的右视图。

8-7根据立体图画零件工作图
2
4。
