有一部分人去买真空泵都不知道要买哪一种，还以为真空泵都是一样的，其实真空泵根据结构以及原理的不同是分为好几种类型的，下面就给大家来说一下真空泵到底有哪几种： 1、泵腔内的叶轮转子在旋转时会在泵腔内形成水环的我们称之为水环真空泵。
水环真空泵是因为叶轮转子旋转偏心从而使得水环与叶轮的叶片之间存在的容积发生周期性改变，从而进行抽气的机械真空泵。
2、往复真空泵是指利用泵里面的活塞在工作时产生往复运动，从而进行抽气的机械真空泵。
3、油封机械真空泵是用油来保持密封的。
油封机械真空泵还可以细分为定片式，旋片式，滑阀式等多种类型。
4、转子为鞋底形状，并且是两个一起高速旋转的机械真空泵就是罗茨真空泵，罗茨真空泵需要用油封、水环等可以直接抽除气体的真空泵才能工作。
5、涡轮分子真空泵有一个旋转速度很快的叶轮，当气体分子和真空泵高速旋转的涡轮叶片相互碰撞时就被驱向出气口再由前级泵抽除。
6、会在泵运转时喷出高速蒸汽流的机械真空泵就是油扩散真空泵。
气体分子会想蒸汽流中不断的扩散，并且被中青旅带到泵的出口，贪黑通过压缩之后再被前级泵排除。
7、低温真空泵是利用本身的极低温度来让气体凝聚吸附的真空泵。
真空泵分类与用途
真空泵分类与用途一、真空泵的概述真空泵是实现真空技术的必备设备。
无论是在制造、检测、分析还是研究等领域中，都会使用到真空泵。
真空泵的作用是将被抽空的容器内原有气体分子的数量减少到所需的低压范围内，实现真空。
二、真空泵的分类根据不同的抽气方式，真空泵可以分为机械泵、扩散泵、静电泵、根泵、涡旋泵、离心泵、分子泵等。
1. 机械泵机械泵是常见的一种真空泵，主要由转子、腔室、活塞和连杆等组成。
当活塞在腔室内做往复运动时，通过进出口上的活塞环对进出口进行开关，来达到排放气体的目的，从而逐步抽取大气。
2. 扩散泵扩散泵运用离子轰击作用和收集效应的原理抽取气体，它是一种高真空设备。
扩散泵的主要零部件有扩散室、水冷却器、阳极、阴极、电磁铁、恒温器、真空泵以及泵的管路。
3. 静电泵静电泵的作用是利用电场排出气体，它是通过高压低流量的方式，将气体吸收后喷出来来抽取气体的。
常见的静电泵主要有卡提斯静电泵（KATRINA），该泵适用于高纯度气体、低排量腔室和小量工程，对处理含有放射性和损伤性气体的空气有独特的优势。
4. 根泵根泵是一种稀有的抽气设备，因其客观的优良特性也遭受广泛的关注和应用。
该泵的工作原理是通过漏泄和转动两个叶轮实现气体的互动与抽出。
一方面通过旋转的方式使气体密闭的向真空方向流动，另一方面则可以通过漏泄穿过叶轮的空气来完成抽气过程。
5. 涡旋泵涡旋泵是利用叶轮由密闭气体旋转排除气体，其工作原理是将气体直接排出，基本原理为利用离心力将气体分离，利用叶轮将气体沿着轨迹排出。
它可以达到准高真空或高真空水平，常见于利用热腐蚀性气体处理外观表面的压力。
6. 离心泵离心泵利用高速的旋转排气，是目前广泛应用的真空泵之一。
其工作原理是通过叶轮的旋转来将粘附在叶轮表面的气体轻松排出。
在分子气体的压缩过程中，离心泵是一个有利的抽气选择，这是因为离心泵可以灵活对等从不同方向射出的气体进行排放。
7. 分子泵分子泵能够将气体抽至极低的压力范围内，目前已发展到了非常高的境界，可以达到极限真空级别。
真空泵的选择
真空泵的选择近年来，随着科技的不断进步，真空技术在许多领域得到了广泛应用。
在实验室、工业生产以及医疗领域，经常需要使用真空泵来提供所需的真空环境。
然而，不同的应用场景需要不同类型的真空泵，因此正确选择适合的真空泵非常重要。
本文将介绍一些常见的真空泵类型，以及选择真空泵的一些建议。
首先，常见的真空泵类型有以下几种：1. 旋转式真空泵：旋转式真空泵通过旋转叶片或者回转转子来实现抽取气体的过程。
这种真空泵适用于大部分实验室应用和工业生产中的中小型真空系统。
旋转式真空泵的特点是结构简单，价格相对较低，但需要定期更换磨损部件。
2. 回收式真空泵：回收式真空泵是一种相对高级的真空泵类型，它具有更低的抽取压力和更高的抽取效率。
这种真空泵适用于对真空度要求较高的应用场景，如半导体制造、太阳能行业等。
回收式真空泵通常具有更复杂的结构和更高的价格。
3. 吸尘器式真空泵：吸尘器式真空泵通过不断变化的容积来实现气体的抽取。
这种真空泵适用于需要更高的气体抽取速度的应用，如大型工业生产中的真空干燥和冷冻。
在选择真空泵时，需要考虑以下几个因素：1. 抽取速度：抽取速度是指单位时间内真空泵能够移除的气体量。
根据实际需求，选择具有足够抽取速度的真空泵非常重要。
2. 真空度：真空泵的真空度是指能够达到的最低气体压力。
在选择真空泵时，需要根据应用场景的要求确定所需的真空度。
3. 核心材料：真空泵的核心材料对其可靠性和耐久性至关重要。
一些特殊环境要求使用特殊材料，如具有防腐蚀性能的材料。
4. 维护和保养：不同类型的真空泵需要不同的维护和保养工作。
在选择真空泵时，需要考虑到日常维护的难易程度。
综上所述，选择合适的真空泵是确保真空系统正常运行的关键。
根据应用场景的要求，选择适合的真空泵类型，并且考虑抽取速度、真空度、核心材料以及维护和保养等因素。
正确选择真空泵将有助于提高工作效率，并确保实验、生产和医疗过程的顺利进行。
真空泵有哪些类型

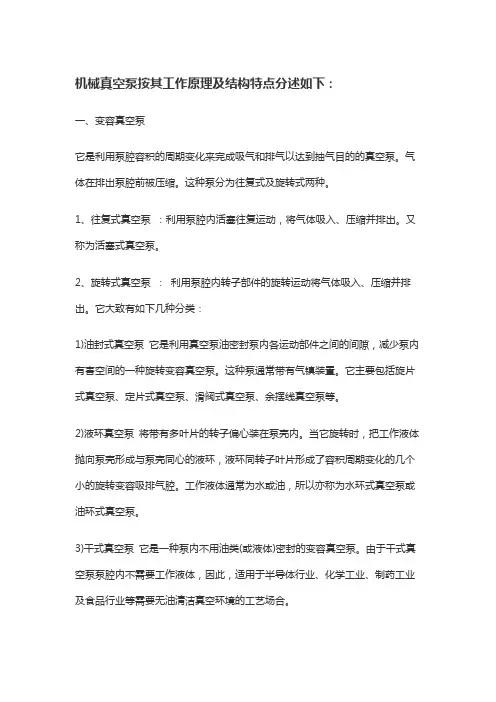

机械真空泵按其工作原理及结构特点分述如下：一、变容真空泵它是利用泵腔容积的周期变化来完成吸气和排气以达到抽气目的的真空泵。
气体在排出泵腔前被压缩。
这种泵分为往复式及旋转式两种。
1、往复式真空泵：利用泵腔内活塞往复运动，将气体吸入、压缩并排出。
又称为活塞式真空泵。
2、旋转式真空泵：利用泵腔内转子部件的旋转运动将气体吸入、压缩并排出。
它大致有如下几种分类：1)油封式真空泵它是利用真空泵油密封泵内各运动部件之间的间隙，减少泵内有害空间的一种旋转变容真空泵。
这种泵通常带有气镇装置。
它主要包括旋片式真空泵、定片式真空泵、滑阀式真空泵、余摆线真空泵等。
2)液环真空泵将带有多叶片的转子偏心装在泵壳内。
当它旋转时，把工作液体抛向泵壳形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的几个小的旋转变容吸排气腔。
工作液体通常为水或油，所以亦称为水环式真空泵或油环式真空泵。
3)干式真空泵它是一种泵内不用油类(或液体)密封的变容真空泵。
由于干式真空泵泵腔内不需要工作液体，因此，适用于半导体行业、化学工业、制药工业及食品行业等需要无油清洁真空环境的工艺场合。
4)罗茨真空泵泵内装有两个相反方向同步旋转的双叶形或多叶形的转子。
转子间、转子同泵壳内壁之间均保持一定的间隙。
二、动量传输泵它依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。
这类泵可分为以下几种形式：1、分子真空泵：它是利用高速旋转的转子把动量传输给气体分子，使之获得定向速度，从而被压缩、被驱向排气口后为前级抽走的一种真空泵。
这种泵具体可分为：1)牵引分子泵气体分子与高速运动的转子相碰撞而获得动量，被驱送到泵的出口。
2)涡轮分子泵靠高速旋转的动叶片和静止的定叶片相互配合来实现抽气的。
这种泵通常在分子流状态下工作。
3)复合分子泵它是由涡轮式和牵引式两种分子泵串联组合起来的一种复合型的分子真空泵按其工作原理，基本上分为气体输送泵和气体捕集泵两种类型。
真空泵的分类
真空泵是一种用于产生和维持真空环境的装置，它通过抽取气体或其他物质来减小容器或系统中的气压。
根据工作原理和结构特点，真空泵可以分为多个不同的分类。
以下是一些常见的真空泵分类：
扩散泵：扩散泵利用高速旋转的转子将气体分子扩散、抛射和排除出真空系统，以实现气体抽取。
它们通常用于高真空或超高真空的应用，如半导体制造和研究实验室。
旋片泵：旋片泵使用旋转的叶片（通常为可移动的翼片或叶片）与泵壳之间的密封空间来抽取气体。
通过旋转运动和密封间隙的变化，气体被吸入、压缩和排出。
它们是常见的工业和实验室用途的泵。
离心泵：离心泵使用旋转的叶轮产生离心力来抽取气体。
气体被吸入并通过离心力推向泵壳的周边，最终排出。
离心泵主要用于大气压和中真空的应用。
环状泵：环状泵由两个旋转的环状叶片（或螺杆）组成，它们的齿轮在吸入和压缩过程中形成气体密封。
环状泵通常与其他类型的泵（如旋片泵）结合使用，用于增加真空系统的抽取能力。
涡旋泵：涡旋泵利用高速旋转的叶轮或涡旋子产生分子间的碰撞和冲击，将气体从真空系统中排出。
涡旋泵通常用于超高真空和极高真空的应用，如高能物理实验和表面科学研究。
这只是一些常见的真空泵分类，实际上还有其他类型的真空泵，如离子泵、喷射泵和吸气泵等，它们在不同的应用领域有着特定的用途和优势。
选择适当的真空泵取决于应用需求、工作压力范围和气体抽取速度等因素。
常见真空泵的种类及原理性能及操作规程
常见真空泵的种类及原理性能及操作规程常见真空泵的种类及原理性能真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。
真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。
随着真空应用的进展，真空泵的种类已进展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。
按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。
常见真空泵的种类及原理性能1、旋转式机械泵以油封式真空泵为例加以介绍。
构造：偏心轴转子,固定翼,油。
旋转动力是电机。
原理：转子紧贴泵壁内侧旋转。
固定翼随之下移,转子到达油面后,空气被压缩,压缩后的空气压力高于外界大气压之后从排气口排出。
特征：排气本领由压缩比决议,可达0.1Pa程度。
操作简单。
可以从大气压状态下启动。
油要蒸发。
为了避开油或其它液体进入真空腔内,不用油或其它液体的干式真空泵正在成为紧要的旋转式机械泵。
2、分子泵构造：电机驱动的高速旋转叶片,泵壁上固定的固定叶片。
原理：每分钟旋转数万次的高速旋转叶片撞击气体分子,被撞击的气体分子碰撞到固定叶片后又被弹到下一个旋转叶片上,最后被送到排气口。
旋转叶片和固定叶片的方向相反,使分子难于逆行。
这种排气方式,排气速度不因气体种类而变。
特征：不用油,工作环境清洁,可到达10—10Pa的真空度。
排气速度不受气体种类影响。
构造多而杂,价格昂贵,高速旋转,要注意安装要求。
有振动。
需要和其它初段排气泵组合。
3、离子泵构造：强磁铁,蜂窝状阳极,钛（Ti）阴极。
原理：通过溅射现象,使Ti离子化,Ti离子化学反应活性高。
和气体分子反应之后生成化合物。
一部分气体分子也离子化之后向阴极加速,使阴极的Ti被溅射后,一部分别子进入阴极内部。
特征：能达到超高真空（10—10Pa）。
需要和其它初段排气泵组合。
有确定寿命。
4、Ti升华泵构造：加热电阻丝、Ti材料（线或球）。
原理：通过加热电阻丝,使Ti升华。
各种真空泵的详细介绍
各种真空泵的详细介绍真空泵是一种用于将物体内的气体抽出，形成真空环境的装置。
根据不同的工作原理和应用场景，真空泵可以分为很多不同类型。
下面将详细介绍几种常见的真空泵。
1.机械泵机械泵是真空系统中常见的一种泵，它通过机械运动将气体抽出。
机械泵的工作原理主要分为离心力泵和吸收泵两种类型。
离心力泵通过高速旋转的叶片产生离心力，将气体抽出。
吸收泵则利用内部连续排列的叶片，使气体在叶片间连续收缩和膨胀，从而抽出气体。
机械泵广泛应用于实验室、工业和医疗设备等领域。
2.分子泵分子泵是一种工作在高真空范围内的泵，主要用于抽出稀薄气体。
分子泵通过分子碰撞的方式，将气体分子引导到泵的出口，达到抽出气体的目的。
分子泵通常具有高抽气速率和低抽气压力的特点，适用于高真空要求的场合，如半导体制造、光学仪器等。
3.鼓风泵鼓风泵也称为根式泵，是一种广泛使用的真空泵。
它通过齿轮传动和内部腔体的吸入和排出，实现气体的抽出。
鼓风泵具有结构简单、体积小、噪音低的特点，适用于实验室、化工、食品等行业。
鼓风泵还可以与其他真空泵配合使用，提高系统的抽气速率和抽气效果。
4.旋片泵旋片泵是一种离心泵的变种，利用旋转的叶轮来抽出气体。
它通过离心力将气体推向泵的出口，并通过连接管道排出系统。
旋片泵通常用于高真空抽气系统，如电子显微镜、质谱仪和光谱仪等。
旋片泵具有体积小、噪音低、维护方便等特点。
5.涡轮分子泵涡轮分子泵是一种利用离心力和分子阻尼的真空泵。
它由一个高速旋转的涡轮和静止的固定轮组成，通过旋转涡轮来抽出气体。
涡轮分子泵主要用于高真空要求的场合，如核磁共振仪、电子束物理仪器等。
涡轮分子泵具有高抽气速率、高真空和低振动噪音的特点。
以上所述的只是一些常见的真空泵类型，实际上还有其他类型的真空泵，如液环泵、吸附泵、离心泵等。
每种真空泵都有自己的工作原理和应用场景，选择合适的泵对于实现高效的真空系统至关重要。
各种真空泵的详细介绍
拉瓦乐喷嘴吸气室-扩散器-水蒸汽-混合-气体-收缩段-餐-能胀段-披抽气-Pi-每4-B-围2喷射器
吸气剂离子泵-吸气剂离子泵是将被抽气体分子电离，并-在电磁场或电场的作用下将其输送到泵的-吸附表面而被吸气 捕集的一种真空泵-。-吸气剂离子泵是一种无污染的超高真空泵-极限压力可达10-7心109帕。-吸气剂真空泵 分为蒸发离子泵和溅射离子泵两种。蒸发-超清】-都得到广泛的应用。
吸气口-扩散阶嘛-高真空工作喷嘴-泵停-扩散喷暗-冷却系统-排气口-蒸气导管-琉射坠嘴-扩散器-n-油标温罩-油锅-加热器-→代表枝抽气体-一一代表油蒸气-油扩撒系的结构源理图
无油干式机械真空泵-简称干式机械泵。是指泵能从大气压力下开始抽气，又-能将被抽气体直接排到大气中去，泵腔内 油或其他工-作介质，而且泵的极限压力与油封式真空泵同等量级或-者接近的机械真空泵-目前，真空行业使用的大数机械真空泵都是用油、水或其它聚合物等流体充当-泵的工作介质，在泵内起冷却、密封、润滑等多种作用-随着科学 术的发展以及真空应用领域的扩大，原有的-机械真空泵及其组成的抽气系统出现了两个急需解决问-题：一是泵的工作 质返流污染被抽容器，而这种这流-在许多情况下影响产品的质量、数量，增加设备的维护-成本。其次，由于某些工艺 程中的反应物质使真空泵-内的介质严重变质，使泵不能正常工作
水环泵工作原理-水环式真空泵圆柱形泵缸内注入一定量的水-星形叶轮偏心地装在泵缸内，当叶轮旋转时-水受离心力 用被甩向四周而形成一个相对-于叶轮为偏心的封闭水环-空泵中被抽吸的气体沿吸气管及接头由吸气-孔进入水环与叶 之间的空间，右边月牙形-部分，由于叶轮的旋转，这个空间容积由小-逐渐增大，因而产生真空1当-D-100.5-13,7-⊕⊕-公-哥-4-6.5-33-游川：-阿 安装支米、胶垫答为设公-可洪产附护：。
各种真空泵的详细介绍
各种真空泵的详细介绍真空泵是一种将空气或其他气体从封闭容器中抽除的设备。
它广泛应用于科学研究、工业制造、医疗设备以及高科技领域。
根据不同的原理和应用需求，真空泵可以分为多种不同类型，以下是一些常见的真空泵及其详细介绍。
1.常规真空泵常规真空泵是一种基础设备，用于较低真空度的抽气工作。
它主要分为两类：干式真空泵和液环真空泵。
干式真空泵：干式真空泵使用叶片或齿轮机构来压缩和抽除气体。
它们无需使用润滑剂，因此运行更干净。
干式真空泵适用于一般的生产和实验室应用。
液环真空泵：液环真空泵利用液体（通常是水）的旋转运动来形成真空。
它们适用于液体和粉尘含量较高的工况。
液环真空泵具有较高的抽气速度和较低的噪声水平。
2.分子泵分子泵是一种高真空泵，可提供非常低的压力。
它的工作原理是利用高速运动的气体分子和表面的碰撞，将气体抽出。
分子泵通常用于高真空科学研究和半导体制造等领域。
3.扩散泵扩散泵是一种高真空泵，通过扩散气体分子的速度差异来实现气体抽出。
它通常与其他低真空泵（如液环泵或旋片泵）结合使用，以提供更高的真空度。
扩散泵广泛用于半导体制造和真空冶金等工业领域。
4.混合泵混合泵是一种结合了旋片泵和扩散泵的真空泵。
它可以同时提供较高的抽气速度和较低的极限真空度，适用于广泛的应用领域。
5.根式泵根式泵是一种高真空泵，通过叶轮运动产生气体分子的螺旋运动，从而实现气体排放。
根式泵具有高抽气速度和干燥净化的优点，广泛应用于电子器件制造和真空冶金等领域。
6.螺杆泵螺杆泵是一种高真空泵，利用螺旋转子和固定螺纹壳体之间的间隙来抽排气体。
螺杆泵具有较高的抽气速度和较低的噪音水平，适用于高真空和半导体制造等领域。
7.陶瓷泵陶瓷泵是一种特殊的真空泵，使用陶瓷材料制成。
它们具有非常高的耐腐蚀性和超高真空能力，常用于高纯度气体制造和超高真空实验室等应用。
以上是一些常见的真空泵类型及其详细介绍。
每种真空泵都有其独特的工作原理、优点和适用范围。
真空泵类型介绍
真空泵类型介绍类型和分类真空泵是用来获得真空的机器,其种类很多,现分类如下。
1.按实现真空的工作原理分类（1）抽除式真空泵抽吸系统中的气体 , 并将气体分子排至系统之外。
（2）捕集式真空泵捕、集系统中的气体分子 , 直接吸附在泵工作壁面上而不排出系统。
2.按真空泵结构分类（1）机械式这类真空泵类似于压缩机,属于容积型的有往复式与回转式结构,还有属于动力式的涡轮分子泵并都属于抽除式真空泵。
（2）喷射式有喷射泵与扩散泵两种形式 , 还有将两者组合在一起的增压泵,也都属于抽除式真空泵。
（3）吸着式依靠物理或化学方法使气体分子吸着在泵壁表面,并都属于捕集式真空泵。
机械式真空泵机械式真空泵的种类很多,且属于输送气体的机械,其动力性能、结构强度等均与压缩机有许多类似之处。
（一）往复式真空泵往复真空泵是最古老的结构形式,其结构坚固、运行可靠、对水分不敏感, 极限压力为 (1～2.6) kPa, 抽速范围为 (50～600)L/S,主要用于大型粗真空系统, 如真空干燥、真空过滤、真空浓缩、真空蒸馏、真空结晶以及其他气体抽除等。
往复真空泵不适于抽除含尘或腐蚀性气体, 除非经过特殊处理。
一般气缸都有油润滑,所以有可能污染系统的设备。
往复真空泵由气缸、活塞组成的工作腔部分与由曲轴、连杆、十字头、活塞杆等传动部分构成。
控制气体吸进与排出气缸的阀门有自动阀与强制阀两种。
（二）油封回转式真空泵油封回转式真空泵可直接用作抽气,也可作为其他主泵的前级泵,极限压力为6 ×Pa, 抽速0.5～150L/s 。
油封回转式真空泵主要有旋片式、定片式、滑阀式等三种结构型式,其特点是: 用油使泵体与排气系统隔开, 可防止排出气体向泵内回窜(故称为油封式); 泵内必须设置油分离装置,以分离排气时带走的润滑油;一般情况下仍难以将油蒸汽彻底清除,所以对真空系统和周围环境会造成油污染。
（三）液环式真空泵液环式真空泵在炼油化工生产中经常使用,是利用叶轮旋转时形成液环与叶片间容积周期性变化而抽吸气体。
真空泵分类
真空泵分类依据使用的范围和抽气效能可将真空泵分为三类：（1）一般水泵，压强可达到 1.333~100kPa（10~760mmHg）为粗真空。
（2）油泵，压强可达0.133~133.3Pa（0.001~1mmHg）为次高真空。
（3）集中泵，压强可达0.133Pa以下，（10-3mmHg）为高真空。
在有机化学试验室里常用的减压泵有水泵和油泵两种，若不要求很低的压力时，可用水泵，假如水泵的构造好且水压又高，抽空效率可达1067~3333Pa（8~25mmHg）。
水泵所能抽到的最低压力理论上相当于当时水温下的水蒸气压力。
例如，水温25℃、20℃、10℃时，水蒸气的压力分别为3192、2394、1197Pa（8-25mmHg）。
用水泵抽气时，应在水泵前装上平安瓶，以防水压下降，水流倒吸；停止抽气前，应先放气，然后关水泵。
若要较低的压力，那就要用到油泵了，好的油泵能抽到133.3Pa （1mmHg）以下。
油泵的好坏打算于其机械结构和油的质量，使用油泵时必需把它爱护好。
假如蒸馏挥发性较大的有机溶剂时，有机溶剂会被油汲取结果增加了蒸气压，从而降低了抽空效能，假如是酸性气体，那就会腐蚀油泵，假如是水蒸气就会使油成乳浊液而抽坏真空泵。
因此使用油泵时必需留意下列几点：在蒸馏系统和油泵之间，必需装有汲取装置。
蒸馏前必需用水泵彻底抽去系统中有机溶剂的蒸气。
如能用水泵抽气的，则尽量用水泵，如蒸馏物质中含有挥发性物质，可先用水泵减压抽降，然后改用油泵。
减压系统必需保持密不漏气，全部的橡皮塞的大小和孔道要合适，橡皮管要用真空用的橡皮管。
磨口玻璃涂上真空油脂。
依据使用的范围和抽气效能可将真空泵分为三类：（1）一般水泵，压强可达到 1.333~100kPa（10~760mmHg）为粗真空。
（2）油泵，压强可达0.133~133.3Pa（0.001~1mmHg）为次高真空。
（3）集中泵，压强可达0.133Pa以下，（10-3mmHg）为高真空。
常见真空泵的分类及原理大全
常见真空泵的分类及原理大全真空泵的定义“真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。
真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。
随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。
极限压力(极限真空)从粗真空到10-12Pa以上的极高真空范围。

”真空度的划分一、液环真空泵液环泵的原理-------------------------------------------------------液环真空泵是一种粗真空泵，是带有多叶片的转子偏心装在泵壳内。
当它旋转时，把液体抛向泵壳并形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的旋转变容真空泵。
在圆形泵体（A）内，在相对于泵体中心线为偏心的轴上装有一个叶轮（B），转动的叶轮的离心作用迫使工作液通过通道（D）流向腔体周边形成环流（C），泵起作用时，被输送的气体混合物经过中间板（E）上的吸入口（H）进入叶轮，在泵入口处形成真空。
气体混合物充入位于液环内径和叶轮叶片根部之间的叶轮腔内，当叶轮转动时，叶轮叶片浸没在液环中的程度增加，而使液环和叶轮叶片根部之间的容积减少，结果是气体混合物受到压缩，直至到达中间板中（K）的排放口（J），气体混合物通过排放口排出。
在压缩循环过程中，热传递到液环，为了使温度保持在工作液的蒸发点以下，必须进行冷却。
通过连续不断地向液环添加冷的工作液来达到冷却的目的。
添加的工作液量与经过排放口与压缩气体混合物一起排放的工作液排放量相等，气体混合物和工作液最终经过泵出口进行分离。
液环泵的应用---------------------------------------------------------------- 纸浆和纸张生产中的应用：黑液蒸发、粗浆洗浆机、石灰泥浆和过滤器、沉淀物过滤器、真空脱水机、原料和白水除气系统、调浆箱压缩机、吸水箱、伏辊、吸移辊和传递辊、真空压榨、毛布吸水箱、防吹箱。
真空泵的类型及原理
真空泵的类型及原理
真空泵的类型根据其工作原理可以分为以下几种：
1. 机械真空泵：机械真空泵利用机械运动来产生真空。
常见的机械真空泵包括游动叶片泵、回转瓦片泵、旋齿泵等。
机械真空泵通过不断变换容积大小，将气体从泵入口吸入泵腔内，然后将气体压缩和排放。
机械真空泵适用于产生中低真空。
2. 涡轮分子泵：涡轮分子泵利用旋转运动将气体抽入，并借助于分子撞击使气体分子的运动方向发生改变，从而达到抽真空的目的。
涡轮分子泵适用于产生高真空。
3. 滑动叶片泵：滑动叶片泵是机械真空泵的一种，其工作原理是通过滑动叶片相对滑动的方式，压缩气体并将其排放。
滑动叶片泵适用于产生中低真空。
4. 根式真空泵：根式真空泵是由一个固定的主转子和一个相互啮合的齿轮转子组成的。
主转子和齿轮转子通过齿轮传动进行运动，并将气体从吸入口吸入泵腔，然后将气体压缩和排放。
根式真空泵适用于产生中低真空。
5. 吸收分子泵：吸收分子泵利用固态吸附材料的超低温吸附特性来抽取气体。
当气体分子接触到吸附剂时，部分气体会被吸附而减少密度，从而达到抽真空的效果。
吸收分子泵适用于产生高真空。
6. 渗透分子泵：渗透分子泵利用大分子与小分子之间的渗透膜效应来抽取气体。
大分子通过渗透膜向外扩散，将小分子吸引出来，从而实现抽真空的目的。
渗透分子泵适用于产生高真空。
以上是常见的几种真空泵的类型及其工作原理，不同类型的真空泵适用于不同的真空范围和应用场景。
常用真空泵简介
❖ 气体在两个平行平面1、2之间运动，二平面速度分别为u1和 u2，运动方向为Ox。以为气体速度在Ox垂直方向上非常小 （vz=vy=0），在Oz和Oy方向，压强为常数。
11
❖文档仅供参考，如有不当之处，请联系改正。
❖ 由板间低压气体输运性质可得
d 2vx dz 2
1
dp dx
（1-1）
— 动力黏性系数
u — 上表面速度，m / s 1
u — 下表面速度，m / s 2
— 内粘滞性系数，Pa s
（1-4）
14
❖文档仅供参考，如有不当之处，请联系改正。
❖ 式（1-4）可看成两个单独旳流量旳和
Q
u 1
u 2
bhp
1
2
Q 2
bh 2
2
hp
6
1
dp dx
（1-5） （1-6）
15
❖文档仅供参考，如有不当之处，请联系改正。
(1) 分子泵：牵引分子泵、涡轮分子泵和复合分子泵三大类。 (2) 喷射真空泵：水喷射泵、气体喷射泵和蒸汽喷射泵三大类 (3) 扩散泵：以油或汞蒸汽作为工作介质。汞扩散泵不带分馏
装置，油扩散泵有分馏装置
2
一、分子真空泵(Molecular Pump) ❖文档仅供参考，如有不当之处，请联系改正。
3
1.1 概述
上使用。也可用来作为离子泵、升华泵、低温泵等气体捕集 超高真空泵旳前级预抽真空泵使用，这将取得更低旳极限压 力或更清洁旳无碳氢化合物旳真空环境。
38
1.5 复合分子泵(Compound molecular ❖文档仅供参考，如有不当之处，请联系改正。 pump)
39
❖文档仅供参考，如有不当之处，请联系改正。
真空泵分类
真空泵分类按真空获得方法分类1、气体传输泵：是一种能使气体不断的吸入和排出，借以达到抽气目的的真空泵。
包括：液环真空泵（水环真空泵）、往复式真空泵、旋片式真空泵、定片式真空泵、滑阀式真空泵、余摆线真空泵、干式真空泵、罗茨真空泵、分子真空泵、牵引分子泵、水喷射真空泵、气体喷射泵、蒸汽喷射泵、扩散泵等。
2、气体捕集泵：是一种使气体分子被吸附或凝结在泵的内表面上，从而减少了容器内的气体分子数目而达到抽气目的的真空泵。
包括：吸附泵和低温泵等。
真空获得的方法气体输送：变容真空泵、动量传输真空泵变容真空泵：往复式（隔膜式、活塞式、旋片泵、定片泵）旋转式（液环泵、螺杆泵、油封泵、滑法泵、罗茨泵、蜗旋泵）动量传输真空泵：分子真空泵（牵引泵、涡轮泵、复合泵）喷射真空泵（水喷射真空泵、气体喷射泵、蒸汽喷射泵）扩散泵气体捕集：吸附泵、冷阱、低温泵、升华泵、分子筛吸附泵、溅射离子泵参见国标：GB 913-66 《泵分类及技术条件》按用途分类1、主泵：在真空系统中，用来获得所要求真空度的真空泵。
2、粗抽泵：从大气压开始降低系统的压力在其临界前级压力以下的真空泵。
3、前级泵：用来维持另一个泵的前级压力以下的真空泵。
4、维持泵：在真空系统中，当气体量很少，不能有效的利用主前级泵。
此时，可以利用容量较小的辅助前级泵来维持主泵工作或维持容器所需真空度。
5、粗/低真空泵：从大气压开始并用来获得地真空度的真空泵。
6、高真空泵：在高真空范围工作的真空泵。
7、超高真空泵：在超高真空范围工作的真空泵。
8、增压真空泵：安装在低真空和高真空泵之间，用来提高系统工作效率或降低前级泵容量要求的真空泵。
按真空泵适用范围分类：1、超高真空：涡轮分子泵、扩散泵、升华泵、溅射离子泵、低温泵2、高真空：旋片泵、滑阀泵、罗茨泵、爪形泵、蜗旋泵、扩散喷射泵、吸附泵3、中真空：膜片泵、液环泵、液体喷射泵、蒸汽喷漆泵4、低真空：活塞泵真空泵主要应用领域集中在石油、化工、制药、电子等行业的减压蒸发、结晶、蒸馏、升华、干燥、负压浓缩、脱水、化学反应吸收及真空输送物料等工艺，各种加工过程应用真空系统后可以节能降耗、加快反应速度、提高产品质量、增加经济效益，因此真空泵得到越来越广泛的应用，行业市场规模也迅速扩大。
真空泵的分类及特点
真空泵的分类及特点一、真空泵的分类真空泵是一种能够产生负压，使气体流动，从而实现抽真空的设备。
根据不同的分类标准，真空泵有多种分类方式。
1. 按工作原理分类：(1) 机械真空泵：通过机械方式（如旋转或往复运动）产生负压，从而实现抽真空。
(2) 分子真空泵：利用气体分子在高速运动时的碰撞，将气体分子从低压侧排向高压侧，从而实现抽真空。
2. 按使用范围分类：(1) 工业真空泵：用于工业生产过程中，如机械加工、食品加工、制药等。
(2) 实验室真空泵：用于实验室中，如科研、教学、分析测试等。
(3) 医用真空泵：用于医疗领域，如医疗设备、手术器械等。
二、真空泵的特点1. 高真空度：真空泵能够实现高真空度，满足各种需要抽真空的场合。
2. 高效能：真空泵具有较高的抽气速率，能够快速地达到所需真空度。
3. 稳定可靠：真空泵工作稳定可靠，能够长时间连续工作，不易出现故障。
4. 易于维护：真空泵结构简单，维护方便，能够降低使用成本。
三、分类的具体内容1. 机械真空泵：包括旋片式真空泵、滑阀式真空泵和螺杆式真空泵等。
其中，旋片式真空泵和滑阀式真空泵在工业中应用广泛。
2. 分子真空泵：包括油扩散泵、罗茨真空泵和溅射离子泵等。
其中，油扩散泵在工业中应用较为普遍。
四、特点的具体内容1. 高真空度：真空泵采用机械或分子原理，通过一系列的工作流程，能够实现高真空度，以满足各种需要抽真空的场合。
高真空度的实现有助于提高产品质量和生产效率。
2. 高效能：真空泵具有较高的抽气速率，能够快速地达到所需真空度。
这有助于缩短生产周期和降低能耗。
在工业生产过程中，高效能的真空泵能够提高生产效率和降低生产成本。
3. 稳定可靠：真空泵工作稳定可靠，能够长时间连续工作，不易出现故障。
稳定的性能和可靠性使得真空泵在各种环境和条件下都能够保持良好的工作状态，从而保证生产的顺利进行。
同时，也降低了设备的维护成本和使用成本。
4. 易于维护：真空泵结构简单，维护方便，能够降低使用成本。
真空泵种类及工作原理
真空泵种类及工作原理真空泵是一种通过机械、物理或化学方法将容器中的气体抽出，形成真空的设备。
根据工作原理和结构分类，可以将真空泵分为以下几种类型。
1. 旋片泵（Rotary vane pump）旋片泵是一种常见且广泛应用的真空泵。
它由一个由多个装有叶片的转子和一个外部壳体组成。
当泵的电机运转时，转子内的叶片随着转动。
当叶片接触到容器中的气体时，气体被压缩和推动到泵的出口。
同时，在回程过程中，泵的出口被隔离并与容器形成真空。
旋片泵的抽气速度较快，可以达到高真空。
2. 涡旋泵（Turbomolecular pump）涡旋泵是一种利用高速旋转的转子抽取气体的泵。
泵内有多个由叶片构成的转子，当电机驱动转子旋转时，气体进入泵体并被转子排出。
由于转子的高速旋转，气体分子受到离心力的作用而向外排放。
涡旋泵适合于高真空环境，对气体分子速度分布均匀的要求较高。
3. 分子泵（Molecular pump）分子泵是一种利用分子的碰撞概率差异将气体分子抽出的真空泵。
分子泵的核心部件是由许多特殊形状的转子构成的转子阵列。
当泵内电机驱动转子旋转时，与转子相接触的气体分子将不断碰撞、反弹和重复流动，最终被排出泵体。
分子泵在高真空领域具有非常高的抽气速度和抽气能力。
4. 扩散泵（Diffusion pump）扩散泵是一种利用气体分子扩散运动将气体分子排出的泵。
它由一个加热的扩散池和一个排气口组成。
当扩散泵加热至高温时，液态或固态的工作流体蒸汽变成气态，将气体分子颗粒释放到扩散池内。
由于气体分子的扩散运动，逐渐向排气口移动，然后被排出系统。
扩散泵适用于大气压以上、中等真空的抽取。
5. 磁悬浮离心泵（Magnetic levitation centrifugal pump）磁悬浮离心泵是一种利用磁力悬浮技术和离心原理进行抽气的真空泵。
它由电机、悬浮轴承和离心叶轮构成。
在电磁场的作用下，离心叶轮悬浮在空中，不与任何部件直接接触。
当电机转动时，离心叶轮将气体抽出并向外排放。
真空泵有几种
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
真空泵有往复式真空泵、水环式真空泵、射流式真空泵。
1、往复式真空泵往复式真空泵适用于抽送不含固体颗粒、无腐蚀性的气体。
2、水环式真空泵水环式真空泵是回转真空泵的一种，循环水真空泵用于蒸发蒸馏、结晶、过滤、减压、升华等作业。
低温冷却循环水真空泵是真空泵和低温冷却泵的结合。
即可以抽真空，又可以提供低温冷却循环水，是减压蒸馏和减压浓缩的良好辅助设备，特别适应配备旋转蒸发器，不但减少了使用空间，而且降低了真空度，节省了水资源。
3、射流式真空泵射流式真空泵是利用一种压力较高的工作流体来输送另一种流体。
由离心泵和射流泵(或喷射器)组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸。
真空泵的结构特点1、泵总体结构型式真空泵的泵体的布置结构决定了泵的总体结构。
立式结构的进、排气口水平设置，装配和连接管路都比较方便。
但泵的重心较高，在高速运转时稳定性差，故这种型式多用于小泵。
卧式泵的进气口在上，排气口在下。
有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是相互垂直的。
此时，排气口可以从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。
这种泵结构重心低，高速运转时稳定性好。
一般大、中型泵多采用此种结构。
2、泵的传动方式真空泵的两个转子是通过一对高精度齿轮来实现其相对同步运转的。
主动轴通过联轴器与电机联接。
在传动结构布置上主要有以下两种：其一是电动机与齿轮放在转子的同一侧如图。
从动转子由电动机端齿轮直接传过去带动，这样主动转子轴的扭转变形小，则两个转子之间的间隙不会因主动轴的扭转变形大而改变，故使转子之间的间隙在运转过程中均匀。
以上内容参考百度百科-真空泵。
各种真空泵详细介绍
分
类
• 按真空泵的工作原理，真空泵基本上可以 分为两种类型，即气体传输泵和气体捕集 泵。 • 按其真空度可以分为：粗真空、高真空、 超高真空三大类。
• 气体传输泵是一 种能使气体不断的吸入和排出， 借以达到抽气目的的真空泵。包括：液环真空泵 （水环式真空泵）、往复式真空泵、罗茨真空泵、 水喷射真空泵、气体喷射泵、扩散泵等。 • 气体捕集泵是一种使气体分子被吸附或凝结在泵 的内表面上，从而减小了容器内的气体分子数目 而达到抽气目的的真空泵。包括：吸附泵和低温 泵等。 • 工业中应用最多的是水环式真空泵和旋片式真空 泵等。
分 子 真 空 泵
• 分子泵是利用高速旋转的转子把动量传输给气体分子， 使之获得定向速度，从而被压缩、被驱向排气口后为前 级抽走的一种真空泵牵引分子泵气体分子与高速运动的 转子相碰撞而获得动量，被驱送到泵的出口。 • 泵腔内有可旋转的转子，转子的四周带有沟槽并用挡板 隔开。每一个沟槽就相当于一个单级分子泵，后一级的 入口与前一级的出口相连。转子与泵壳之间有 0.01mm 的间隙。气体分子由入口进入泵腔，被转子携带到出口 侧，经排气管道由前级泵抽走。牵引分子泵的优点是起 动时间短，在分子流态下有很高的压缩比，能抽除各种 气体和蒸汽，特别适于抽除较重的气体。但同于它自身 的弱点：抽速小，密封间隙太小，工作可靠性较差，易 出机械故障等，因此除特殊需要外，实际上很少应用。 曾一度被结构和制造简单，抽速大的扩散泵所代替。
水环泵工作原理
• 水环式真空泵圆柱形泵缸内注入一定量的水， 星形叶轮偏心地装在泵缸内，当叶轮旋转时， 水受离心力作用被甩向四周而形成一个相对 于叶轮为偏心的封闭水环。 水环式真 空泵中被抽吸的气体沿吸气管及接头由吸气 孔进入水环与叶轮之间的空间，右边月牙形 部分，由于叶轮的旋转，这个空间容积由小 逐渐增大，因而产生真空抽吸气体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空泵类型介绍
类型和分类
真空泵是用来获得真空的机器,其种类很多,现分类如下。
1.按实现真空的工作原理分类
（1）抽除式真空泵抽吸系统中的气体 , 并将气体分子排至系统之外。
（2）捕集式真空泵捕、集系统中的气体分子 , 直接吸附在泵工作壁面上而不排出系统。
2.按真空泵结构分类
（1）机械式这类真空泵类似于压缩机,属于容积型的有往复式与回转式结构,还有属于动力式的涡轮分子泵并都属于抽除式真空泵。
（2）喷射式有喷射泵与扩散泵两种形式 , 还有将两者组合在一起的增压泵,也都属于抽除式真空泵。
（3）吸着式依靠物理或化学方法使气体分子吸着在泵壁表面,并都属于捕集式真空泵。
机械式真空泵
机械式真空泵的种类很多,且属于输送气体的机械,其动力性能、结构强度等均与压缩机有许多类似之处。
（一）往复式真空泵
往复真空泵是最古老的结构形式,其结构坚固、运行可靠、对水分不敏感, 极限压力为 (1～2.6) kPa, 抽速范围为 (50～600)L/S,主要用于大型粗真空系统, 如真空干燥、真空过滤、真空浓缩、真空蒸馏、真空结晶以及其他气体抽除等。
往复
真空泵不适于抽除含尘或腐蚀性气体, 除非经过特殊处理。
一般气缸都有油润滑,所以有可能污染系统的设备。
往复真空泵由气缸、活塞组成的工作腔部分与由曲轴、连杆、十字头、活塞杆等传动部分构成。
控制气体吸进与排出气缸的阀门有自动阀与强制阀两种。
（二）油封回转式真空泵
油封回转式真空泵可直接用作抽气,也可作为其他主泵的前级泵,极限压力为6 ×Pa, 抽速0.5～150L/s 。
油封回转式真空泵主要有旋片式、定片式、滑阀式等三种结构型式,其特点是: 用油使泵体与排气系统隔开, 可防止排出气体向泵内回窜(故称为油封式); 泵内必须设置油分离装置,以分离排气时带走的润滑油;一般情况下仍难以将油蒸汽彻底清除,所以对真空系统和周围环境会造成油污染。
（三）液环式真空泵
液环式真空泵在炼油化工生产中经常使用,是利用叶轮旋转时形成液环与叶片间容积周期性变化而抽吸气体。
液环式真空泵也称纳氏泵, 因为大多数场合用水作为工作液体,故常称为水环式真空泵。
其结构简单、工作可靠,可抽吸含固体微粒、水分,或易燃、易爆的气体,根据气体性质采用合适的工作液体,也可用于抽吸腐蚀性气体。
当用水为工作液体时,不会污染环境与真空系统。
单级极限压力为104pa, 双级可达103pa, 最大抽速达 500L/S 。
其缺点是液力损失大、效率低,水力效率约为50%～70%,此外,工作过程中需经常补充工作腔内的液体。
图2-1-96 罗茨真空泵装置
1—壳体；2—转子；3—冷却器；4—旁通阀
罗茨真空泵
罗茨真空泵，两个8字形的转子以相同反方向旋转，气体自入口被带至出口。
罗茨真空泵的抽速范围为 (30～3)×104L/s,一级极限压力约为1～10Pa且在1～102pa 压力范围内具有较大的稳定抽速故又称为快速真空泵；罗茨真空泵常作为喷射泵与油扩散泵的前级泵起增压作用,故又称为机械增压泵。
罗茨真空泵转子叶型间隙:小型为0.1～0.2mm，大型为0.2～0.4mm, 因此对气体中含有尘埃、纤维、水分等不敏感,但不适宜抽吸有腐蚀性或易燃、易爆气体。
罗茨泵工作腔内无摩擦零件,无需油进行润滑,不会出现油污染。
当压力比高时,其排气温度可能很高,因此需用水进行冷却,冷却水管设在泵的排气口。
喷射类真空泵
喷射类真空泵的工作原理是利用压力流体为动力,在其通过喷嘴后产生高速运动,并在喷嘴周围产生负压, 由此抽吸系统中的气体并引射至排出口(见图2-1-97) 。
喷射类真空泵有:喷射泵、扩散泵、扩散-喷射泵(又称增压泵)三种型式。
图2-1-97 喷射真空泵工作原理图2-1-242恒
液位油杯
(a)拉凡尔喷嘴； (b)伞形喷嘴1—液位控制点2—恒定液位
喷射泵的特点是起动快、工作压力范围宽、抽气量大、可抽吸含尘、易燃易爆气体,除水泵外无运动零部件,工作可靠,但水的耗量很大。
作为泵引射用的动力有:水蒸气、油蒸汽、空气和水等,其中以水蒸气居多,其次是空气,少数情况用水,用油作为单独喷射泵极少应用。
