T梁砂筒临时支座施工工艺
T梁砂筒临时支座施工工艺标准
省至房县高速公路第3合同段T梁砂筒临时支座施工工艺中天路桥十房高速公路第3合同段项目经理部二〇一〇年四月T梁砂筒临时支座施工工艺1、工程概况本标段共有桥梁10座，其中30米跨径56跨。
40米跨径26跨，在梁板安装中，对临时支座的选择我标段主要选用砂筒作为临时支座，经过组织技术人员对砂筒尺寸进行精确计算及对砂筒里的砂反复研究比较，并经过多次现场实践、总结经验，逐渐形成了一套行之有效的利用砂筒作为临时支座的施工工艺。
十房3标贾小博2. 工艺特点1)砂筒在制作及安装操作简单方便，提前根据图纸中桥梁的架设高度确定砂筒的高度调节围，满足桥梁架设要求的高度。
2)砂筒采用圆柱形状，分为上下两个部分，便于挪动及安装，工人很容易进行现场操作。
3)砂筒承载力高，变形量小，牢固可靠；通过对砂的质量严格控制，临时支座解除极为方便快捷。
4)砂筒临时支座可以现场加工也可以车间批量加工，采用废旧钢板重复利用，降低施工成本。
5)砂筒可以周转重复利用。
3. 适用围1)砂筒临时支座适用于所有简支变连续梁桥的施工。
4. 工艺原理砂筒临时支座的工作原理就是根据钢管、钢板、砂都具有很高的抗压强度并且不易变形的特点，加工成活塞式可调砂筒。
砂筒临时支座是利用钢管焊接成封闭容器，在容器底部或侧面设置一个开口，容器里的砂在打开开口时流出从而减少容器的细砂体积，使细砂上面的垫块降低的原理设计的。
砂筒分上下两个部分，在一个上面开口的部分盛上细砂，上面放一个略小的（里面提前灌满砼），两个部分合在一起形成砂筒，大梁放在砂筒上，当其它工序完成后，在砂筒侧面开口处放出砂子，容器砂子体积减少，大梁随之下落到永久支座上。
结构示意图如下图：见下图4-1。
图4-1 砂筒结构示意图5、 施工工艺流程与操作要点5.1 施工工艺流程： 见图5-1。
5.2操作要点5.2.1尺寸设计准备首先根据图纸确定砂筒的可调高度，确定好砂筒的可调高度后才能进行下一步加工制作。
我标段（1）、30米T梁临时支座下半部分采用径为150mm，高度190mm，厚5mm的钢管制作，垫板用厚8mm，长宽各250mm的钢板焊在钢管底部，起到稳固和封底口的作用。
T梁架设施工工艺及工序要点
T梁架设施工工艺及工序要点T梁作为一种常见的梁柱结构，其使用范围广泛，尤其是在桥梁建设中，T梁的重要性更加凸显。
为了保证T梁的质量和工程进度，需要对其施工工艺和工序要点进行详细规划和实施。
本文将介绍T梁架设施工的工艺及工序要点，希望对相关从业人员有所帮助。
T梁架设施工工艺要点材料准备在进行T梁架设施工前，需要进行材料准备。
主要包括T梁、脚手架、临时支撑、施工工具等。
其中，T梁应选择符合相关标准的优质产品，并进行统一编号和记录。
脚手架和临时支撑的选择应根据具体情况进行，尤其需注意其稳固和防滑等安全因素。
施工工具包括吊具、扳手、切割机、焊接设备等，应符合相关标准和规范。
架设顺序T梁架设的顺序应按照“下梁、封端板、倒金字塔、上梁”顺序进行。
其中，下梁架设完成后，应及时检查并进行调整。
封端板的安装应注意尺寸、位置和接触面的平整性等要素。
倒金字塔的安装应根据具体情况进行选择，若使用刚性倒金字塔，则需进行一定的破碎处理，避免在倒金字塔承载过程中出现断裂。
上梁架设前，应进行最后一次检测和调整。
吊装和支撑T梁的吊装和支撑是整个架设过程中的关键环节。
在进行吊装前，应审查吊装方案，并进行安全措施的准备和落实。
在吊装时，需注意吊点的设置和吊具的选择，避免在吊装过程中出现不稳定或失控的情况。
支撑的设置应根据T梁的长度和重量进行合理安排，确保其平衡稳定。
拼装及刚度调整T梁架设完成后，需进行拼装和刚度调整。
拼装时应注意拼接缝隙的平整度，钢板的尺寸精度，以及紧固件的安装质量等。
刚度调整时，应根据具体情况进行施工，如加固、扣卡、拉吊等方式，以满足安全、稳定、耐久的要求，确保T梁在使用过程中无异常变形和破损。
T梁架设施工工序要点基础施工在T梁架设前，需进行基础施工。
基础施工的质量关系到T梁的稳定性和耐久性。
在基础施工中，应注意地基处理、基础混凝土的施工质量、钢筋的质量与布置、基础表面的平整度等。
在施工过程中，应按照相关标准和规范进行操作，以确保基础无裂缝、无松动和无沉降。
桥梁钢砂筒临时支座施工方案
桥梁钢砂筒临时支座施工方案一、前言桥梁工程是重要的基础设施建设工程之一，在桥梁建设过程中，钢砂筒临时支座是一个关键的施工环节。
本文将重点介绍桥梁钢砂筒临时支座施工方案。
二、施工准备在进行钢砂筒临时支座施工前，需要充分的准备工作。
首先要对施工现场进行勘察，了解地形地貌及原有桥梁结构情况。
其次要制定施工计划，明确施工流程、时间节点和人员分工。
同时要准备好所需的施工材料和设备，确保施工过程顺利进行。
三、施工步骤1. 地基处理在进行钢砂筒临时支座施工前，首先要对地基进行处理，确保地基坚固平整。
可以采取挖土、夯实等方式进行地基处理。
2. 安装支座底座在地基处理完成后，开始安装支座底座。
支座底座要选用质量可靠的材料，安装时要保证水平度和垂直度，以确保支座的稳固性。
3. 安装钢砂筒接着安装钢砂筒，将钢砂筒正确安装在支座底座上，并进行调整，确保与桥梁结构的连接紧密牢固。
4. 加固支座在安装完成后，需要对支座进行加固处理，以增加支座的承载能力和稳定性。
可以采用加固钢筋、混凝土灌筑等方式进行支座的加固。
四、安全措施在钢砂筒临时支座施工过程中，要严格遵守安全操作规程，做好安全防护工作。
施工人员要佩戴好安全帽、安全绳等个人防护用具，确保施工安全。
同时要对施工现场进行监控，确保施工过程中不发生安全事故。
五、施工总结钢砂筒临时支座在桥梁建设中起着至关重要的作用，正确的施工方案能够保证支座的稳固性和安全性。
通过合理的施工流程和严格的安全措施，可以提高施工效率，确保施工质量，为桥梁工程的顺利进行奠定基础。
以上是钢砂筒临时支座施工方案的相关内容，希望对读者有所帮助。
高速公路T梁架设专项施工方案
高速公路T梁架设专项施工方案一、T梁安装施工1、T梁的运输：当T梁达到起吊安装要求之后，用龙门吊转运到桥台背后的运梁平车上，用卷扬机牵引运梁平车，将预带梁运至架桥机后跨内，固定运送平车，等待架桥机起吊安装（。
龙门吊的安装及使用需经有关部门批准和标定，龙门吊的标定报告另报。
）2、测量放线：根据实际放出的线路中心线和墩中心线，在盖梁支座垫石混凝土达到强度后测量放出支座中心位置和梁底部轮廓线，在梁端位置横线上定出各梁板底部边缘的点，为梁的安装做好准备。
并对支座垫层表面、梁底面清理干净。
3、安装时根据设计支座的材料的规格、尺寸，采用焊接、粘接等相应的安装方式进行，安装前认真检查支座材料规格和质量是否符合设计要求和规范规定，现场应认真清扫砼表面，精确地测量出支座安装的平面位置和高程，安装时严格按设计要求和规范规定及支座制造商要求的操作程序和手段进行安装。
临时支座采用砂箱临时支座，待桥梁整体化施工完成后解除。
4、架桥机、拼装和检验（1）架桥机结构型式简述:所DF40/140型架桥机能吊装0mT梁主要由导梁、横梁、行梁、行走系统、吊运系统、电控系统等部分组成，导梁、横梁、行梁、横向联系梁用贝雷片拼装。
总起重能力为0T梁体自重119吨，可满足要求。
（架桥机的安装及使用需经有关部门批准和标定，架桥机的标定报告）另报。
（2）导梁：由承重部分和平衡部分组成，高为由钢架组拼。
横梁：分前、中、后横梁，主要增加架桥机横向抗扭刚度，由钢架拼装而成。
(3)行梁：分前、后行梁，用钢架片拼装。
(4)行走系统：中后支腿分别设置四部T平车，每个平车按双轴双轨设计。
轨道布置于梁肋之上，平车由型钢加工制成，由本身动力装置驱动行走。
为适应架桥机能在的平曲线及竖曲线上行走，在中腿平车上设置平面转动磨盘，磨盘与平车间由轴销连接。
下盘表面设两块四氟板，上盘表面镶一层不锈钢板，使磨擦系数较小。
在后退平车上设置偏心连杆，与两导梁联系，以便架桥机行走时，自行调整位置。
砂筒临时支座制作及安装方案

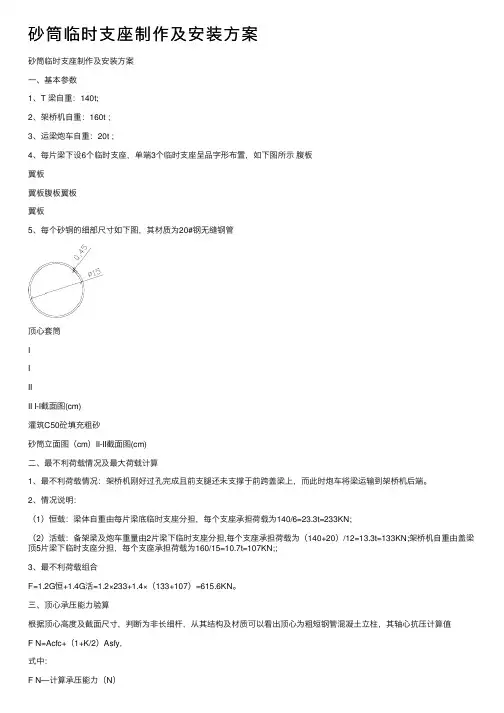

砂筒临时⽀座制作及安装⽅案砂筒临时⽀座制作及安装⽅案⼀、基本参数1、T 梁⾃重：140t;2、架桥机⾃重：160t ；3、运梁炮车⾃重：20t ；4、每⽚梁下设6个临时⽀座，单端3个临时⽀座呈品字形布置，如下图所⽰腹板翼板翼板腹板翼板翼板5、每个砂铜的细部尺⼨如下图，其材质为20#钢⽆缝钢管顶⼼套筒IIIIII I-I截⾯图(cm)灌筑C50砼填充粗砂砂筒⽴⾯图（cm）II-II截⾯图(cm)⼆、最不利荷载情况及最⼤荷载计算1、最不利荷载情况：架桥机刚好过孔完成且前⽀腿还未⽀撑于前跨盖梁上，⽽此时炮车将梁运输到架桥机后端。
2、情况说明：（1）恒载：梁体⾃重由每⽚梁底临时⽀座分担，每个⽀座承担荷载为140/6=23.3t=233KN;（2）活载：备架梁及炮车重量由2⽚梁下临时⽀座分担,每个⽀座承担荷载为（140+20）/12=13.3t=133KN;架桥机⾃重由盖梁顶5⽚梁下临时⽀座分担，每个⽀座承担荷载为160/15=10.7t=107KN;；3、最不利荷载组合F=1.2G恒+1.4G活=1.2×233+1.4×（133+107）=615.6KN。
三、顶⼼承压能⼒验算根据顶⼼⾼度及截⾯尺⼨，判断为⾮长细杆，从其结构及材质可以看出顶⼼为粗短钢管混凝⼟⽴柱，其轴⼼抗压计算值F N=Acfc+（1+K/2）Asfy，式中：F N—计算承压能⼒（N）Ac—钢管内砼的截⾯积（mm2），此处计算值为117671.5mm2fc—砼抗压强度设计值，此处为C50砼取值为28.5 N/mm2K—三向受压理想砼内摩擦⾓度，⼀般情况下取值为 2.2，为偏安全考虑，不考虑砼在三向情况下压⼒的提⾼，此处取值为0。
As—钢管截⾯⾯积（mm2），此处计算值为2184.2mm2fy—钢管抗拉、抗压强度设计值，对于20#钢，取值为140MPa，对于45#钢，取值为210MPa，此处取值为140MPa 由此计算得：F N=809KN＞F=616KN，满⾜设计要求。
T梁预制施工技术方案
T梁预制施工技术交龙门吊布置图1.施工方案1.1施工总体部署T梁预制台座布置28个，分7排，每排4个，台座两端安装自动淋喷和蒸汽养生管道。
T梁模板：20mT梁3套，30mT梁5套。
模板上安装附着式高频振捣器。
模板全部采用整体式拼装定型钢模，为满足施工刚度需要同时使T梁混凝土外观美观，T梁外模均采用大块钢模，模板均由专业模板厂家加工制作。
混凝土采用集中拌和，用混凝土搅拌运输罐车运输到现场，用5T小龙门吊吊斗进行混凝土浇筑。
混凝土振捣以插入式振捣棒振捣为主，以附着式高频振捣器振捣为辅。
考虑到绑扎钢筋，安装模板、浇筑砼时间，平均生产一片梁的时间为3天。
根据图纸要求T梁砼强度达到设计强度85%后方可张拉移梁，考虑张拉等强、孔道灌浆等工序占用的时间，一个底座平均周转时间为14天，按照上述施工参数714片T梁总工期约357天。
1.2施工方法简介T梁预制加工采取定型钢模板，钢筋在钢筋加工厂房内加工成型，在台座上绑扎（焊接）连接，台座侧面安装钢筋定位架，以自动控制钢筋间距。
混凝土振捣以插入振捣为主附着式振捣为辅的振捣方式，混凝土搅拌站直接供料，波纹管内套合成塑料PVC衬管，后穿预应力钢绞线，混凝土养护采用自动淋喷浇水养护和冬季采用锅炉蒸汽养护，梁体混凝土强度达到设计强度后张拉。
T梁安装施工前，对于非过渡墩，采用砂箱制做临时支座。
在安装现浇连续段钢筋前先安装永久支座。
在体系转换前，只让临时支座受力。
一联现浇桥面混凝土完成后拆除一联内临时支座。
30m的成品梁采用QJ-100型架桥机架设安装，20m的成品梁采用2台50T的吊车安装。
1.3工艺流程预制T梁施工工艺流程见下图：平整场地预制T梁施工工艺流程图2.主要施工方法2.1底模台座施工每个台座长31.4m，宽与T梁底面同宽，高0.3m。
台座间距为4.5m。
台座按《两阶段施工图设计（30米PC砼先简支后连续T梁）》的要求设置反拱值（3.5cm），按二次抛物线对台座进行反拱布置。
沙筒式临时支座施工工艺
沙筒式临时支座施工工艺
文／ 羽维霞
Ｊ
简支后 连续 的连 续梁桥 兼顾 了简 支梁桥 和 连续梁 桥 的优
Ｌ‘ ，在施 工过程中其技术难点是进行体系转换 ，临时支座 点 的选择及使用是保证体系转换能否成 功的关键 。目前常用的临时
用沙筒 作为 临时支座 的施工方法 ，并在该 市其他 项 目中推 广应
用 ，取得 了较好的效果。
支座 的设 计既要 保证梁 体在 墩顶 临 时存 放阶段 的安 全稳
定 ，又要保证 在整联梁 的安装过程中临时支座 不发生 明显的下沉 而影响到梁体的安 装高程 ，同时还要保证在体 系转换过程 中临时 支座拆除时的快速 、均匀、安全和便捷。
施 工 注 意 事 项
在 实 际使用 中 ，要 注 意 临时 支座 的 高度 。在 放 置大 梁 后 ，临时支座上垫板表面要高于永久支座顶面ｌ ｍ，沙筒顶面 ｃ 要低于永久支座３ ｍ～４ ｍ，螺丝开关在沙筒中部偏 下一点 ， ￣ ｃ
为 易 于 沙 子流 出可 以 向上 斜 置 。
梁板 落在临时 支座 上时 ，松 装的沙 子要有一定 高度的沉 降 ，如果 把握不好 ，将会影 响到架梁施 工。为此 ，在 实 际施 工时我们 应做沙子 的沉降观测 ，统计沙 筒式临时支座 在放置 不 同重量 的大梁后 ，支座沙子 的沉 降量 ，准确掌握 沙子的沉 降 ，要 求放入较均 匀的细沙 。架梁 时只需保证沙 子沉降后梁 底标高（ 上垫板标高） 高于永久支座顶面标高 ，不同的盖梁 可以 用沙箱内沙子 的多少来调整高度。
沙筒式临时支座的施工流程如图３ 。 尺寸设计准备。沙筒要满足整个桥 梁的架设 高度 ，当沙筒调节到最大高度 时保 证沙筒上下重叠部分在２ ｍ，沙筒 ￣ 调节到最小高度要保证填 沙高度 在３ ｍ ￣ 以上 ，以此来确定沙筒的可调范 围。 加 工制 作 沙 筒 。沙 筒 的焊 接质 量 对沙筒的稳定性及牢 固程度影响较大 ， 钢筒与上下钢垫板要在外侧进行满焊 ， 加工好上半部分后灌注混凝土 ，顶面抹 平 ，待达到强度后 即可使用细度模数及含水率经试验确 定出最佳值， 以达到方便施工的目的。
预制T梁临时支座设计计算及施工难点分析
主要操作程序为：喂梁；边梁安装；中梁安装；中 间合龙。
预制梁的安装次序：两侧的边梁首先进行架设， 最后的步骤是中间合龙。对于锦门大桥单幅桥截面 有 ６榀 Ｔ梁，其按照 １、２、６、５、４、３的顺序进行 Ｔ梁 的架设。安装顺序 Ｔ梁编号如图 ４所示。
图 １ 锦门大桥结构图（单位：ｃｍ）
２０１８年 第 １１期 于 飞：预制 Ｔ梁临时支座设计Leabharlann 算及施工难点分析— ３５—
图 ５ 沙筒结构尺寸图（单位：ｃｍ）
图 ２ 锦门大桥单幅截面图（单位：ｃｍ）
图 ３ 架梁施工顺序示意图 图 ４ 每跨 Ｔ梁安装顺序编号
图 ６ 临时支座平面布置图
（３）顶心上垫钢板：２５０ｍｍ（长）×２５０ｍｍ（宽） ×５ｍｍ（厚度），贴角焊的焊接技术被应用到其与顶 心外钢管的焊接。
— ３６—
北 方 交 通 ２０１８年 第 １１期
（１）恒载
单片 Ｔ梁底的所有临时支座均承受着该 Ｔ梁
的自重，则 单 个 临 时 支 座 分 担 的 Ｔ梁 的 自 重 为：
Ｇ恒 ＝１５０／４＝３７．５ｔ＝３７５ｋＮ。 （２）活载
２片 Ｔ梁下的所有临时支座均承受着炮车以及
待架梁的全部重量，则单个临时支座分担的荷载为：
Ｇ活 １ ＝（１５０＋２０）／８＝２１．２５ｔ＝２１２．５ｋＮ； 盖梁上支撑架桥机的所有临时支座均承受着架
桥机的自重，则单个临时支座分担的荷载为：Ｇ活２ ＝ １６０／２４＝６．６７ｔ＝６６．７ｋＮ。
（３）最不利工况的荷载组合
Ｆ＝１．２Ｇ恒 ＋１．４（Ｇ活１ ＋Ｇ活２）＝１．２×３７５＋ １．４×（２１２．５＋６６．７）＝８４０．８８ｋＮ。
