带通滤波器工作原理
二阶无限增益多路反馈巴特沃斯带通滤波器
二阶无限增益多路反馈巴特沃斯带通滤波器摘要：一、巴特沃斯带通滤波器简介1.滤波器原理2.应用场景二、二阶无限增益多路反馈滤波器设计1.结构特点2.设计方法三、反馈网络构建与分析1.反馈网络拓扑结构2.稳定性分析四、滤波器性能仿真与测试1.仿真软件介绍2.性能指标五、应用实例1.信号处理领域2.通信系统中的应用正文：一、巴特沃斯带通滤波器简介1.滤波器原理巴特沃斯带通滤波器是一种以巴特沃斯函数为传递函数的滤波器，具有频率响应平坦、群延迟均匀的优点。
它能在特定的频率范围内，让信号通过，而阻隔其他频率的信号。
2.应用场景巴特沃斯带通滤波器广泛应用于信号处理、通信系统、音频处理等领域，如滤波、降噪、信号分离等。
二、二阶无限增益多路反馈滤波器设计1.结构特点二阶无限增益多路反馈巴特沃斯带通滤波器，其主要特点是具有多个反馈路径，从而提高滤波器的性能。
这种滤波器的反馈网络由多个运放和电阻、电容组成，形成多路反馈结构。
2.设计方法设计二阶无限增益多路反馈滤波器时，首先需确定滤波器的通带频率、阻带频率和截止频率。
然后，根据这些参数，选取合适的巴特沃斯函数作为滤波器的传递函数，并根据反馈网络的拓扑结构设计电阻、电容的值。
最后，通过仿真软件对滤波器的性能进行仿真和测试。
三、反馈网络构建与分析1.反馈网络拓扑结构二阶无限增益多路反馈滤波器的反馈网络主要包括多个运放、电阻和电容。
根据巴特沃斯函数的特性，设计合适的反馈网络拓扑结构，使滤波器在通带内具有较好的频率响应和群延迟特性。
2.稳定性分析分析滤波器的稳定性，主要看其反馈网络是否产生自激振荡。
通过调整反馈网络的参数，避免不稳定现象的发生，确保滤波器在工作过程中稳定可靠。
四、滤波器性能仿真与测试1.仿真软件介绍使用专业的仿真软件（如Multisim、ADS等），对二阶无限增益多路反馈滤波器进行性能仿真。
这些软件能实时显示出滤波器的频率响应、群延迟等性能指标，便于设计师对滤波器进行优化。
带通滤波器工作原理与带通滤波器原理图详解
带通滤波器工作原理与带通滤波器原理图详解带通滤波器（band-pass filter）是一个允许特定频段的波通过同时屏蔽其他频段的设备。
比如RLC振荡回路就是一个模拟带通滤波器。
带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。
一个模拟带通滤波器的例子是电阻-电感-电容电路（RLC circuit）。
这些滤波器也可以用低通滤波器同高通滤波器组合来产生。
工作原理一个理想的带通滤波器应该有一个完全平坦的通带，在通带内没有放大或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。
实际上，并不存在理想的带通滤波器。
滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。
这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度的dB数来表示。
通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。
然而，随着滚降范围越来越小，通带就变得不再平坦，开始出现“波纹”。
这种现象在通带的边缘处尤其明显，这种效应称为吉布斯现象。
除了电子学和信号处理领域之外，带通滤波器应用的一个例子是在大气科学领域，很常见的例子是使用带通滤波器过滤最近3到10天时间范围内的天气数据，这样在数据域中就只保留了作为扰动的气旋。
在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率，这里滤波器的增益最大，滤波器的带宽就是f2和f1之间的差值。
典型应用许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。
这种有源带通滤波器的中。
三线平行耦合线宽带带通滤波器的设计

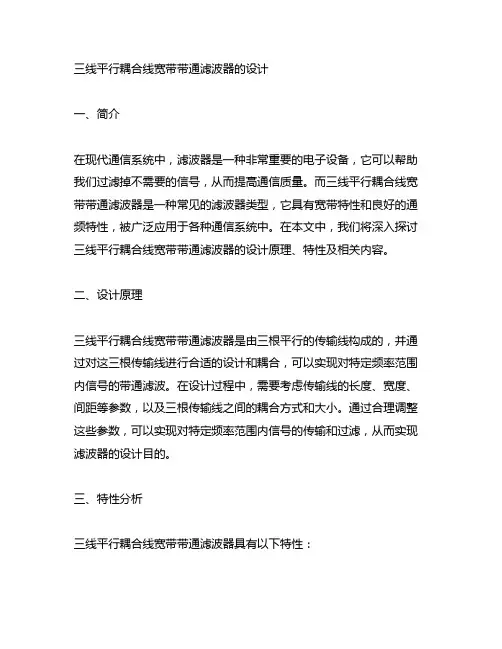

三线平行耦合线宽带带通滤波器的设计一、简介在现代通信系统中，滤波器是一种非常重要的电子设备，它可以帮助我们过滤掉不需要的信号，从而提高通信质量。
而三线平行耦合线宽带带通滤波器是一种常见的滤波器类型，它具有宽带特性和良好的通频特性，被广泛应用于各种通信系统中。
在本文中，我们将深入探讨三线平行耦合线宽带带通滤波器的设计原理、特性及相关内容。
二、设计原理三线平行耦合线宽带带通滤波器是由三根平行的传输线构成的，并通过对这三根传输线进行合适的设计和耦合，可以实现对特定频率范围内信号的带通滤波。
在设计过程中，需要考虑传输线的长度、宽度、间距等参数，以及三根传输线之间的耦合方式和大小。
通过合理调整这些参数，可以实现对特定频率范围内信号的传输和过滤，从而实现滤波器的设计目的。
三、特性分析三线平行耦合线宽带带通滤波器具有以下特性：1. 宽带特性：由于设计方式和结构特点，该类型滤波器具有较宽的通频带宽度，可以覆盖较广的频率范围，适用于多种信号传输和滤波需求。
2. 高性能：在适当的设计条件下，三线平行耦合线宽带带通滤波器可以实现较高的传输性能和滤波效果，保证传输信号的质量和稳定性。
3. 调节灵活：通过调整传输线的参数和耦合方式，可以实现对滤波器的频率特性和带宽特性的调节，满足不同应用场景下的需求。
四、设计步骤1. 确定滤波器的工作频率范围和带宽要求2. 计算传输线的长度、宽度和间距等参数3. 选择合适的传输线材料和工艺4. 进行传输线的设计和布局5. 对传输线进行耦合调节和优化6. 进行滤波器的模拟和测试，调整参数以满足设计要求五、个人观点和理解作为一种重要的滤波器类型，三线平行耦合线宽带带通滤波器在现代通信系统中具有广泛的应用前景。
在设计过程中，需要充分理解滤波器的工作原理和特性，合理选择设计参数和工艺，以实现对特定频率范围内信号的传输和滤波。
由于不同应用场景下的需求差异，需要对滤波器的设计和调节具有一定的灵活性和可调节性。
多重反馈有源带通滤波器原理
多重反馈有源带通滤波器原理引言多重反馈有源带通滤波器是一种常见的电子滤波器，它可以在特定的频率范围内增益较高地传递信号，而在其他频率上则进行抑制。
本文将介绍多重反馈有源带通滤波器的原理和工作方式。
一、多重反馈有源带通滤波器的结构多重反馈有源带通滤波器由一个有源电路和反馈网络组成。
有源电路通常是一个运算放大器，用于提供增益和相位平移。
反馈网络通常由电容器和电阻器组成，用于确定滤波器的频率特性。
二、多重反馈有源带通滤波器的原理多重反馈有源带通滤波器的原理是通过反馈网络来调节信号的增益和相位，从而实现对特定频率范围内的信号进行放大和传递。
具体来说，滤波器的输出信号被反馈到有源电路的输入端，并与输入信号相加。
通过调节反馈网络的参数，可以实现对特定频率范围内信号的放大，而对其他频率的信号进行衰减。
三、多重反馈有源带通滤波器的工作方式多重反馈有源带通滤波器的工作方式可以分为两个阶段：放大和滤波。
1. 放大阶段在放大阶段，有源电路（通常是运算放大器）对输入信号进行放大，并通过反馈网络将放大后的信号反馈到有源电路的输入端。
反馈信号与输入信号相加后，经过有源电路的放大作用，输出信号的幅度得到进一步增加。
2. 滤波阶段在滤波阶段，通过调节反馈网络的参数，实现对特定频率范围内的信号进行放大，而对其他频率的信号进行衰减。
反馈网络一般由电容器和电阻器组成，通过调节它们的数值，可以改变滤波器的频率响应特性。
例如，通过改变电容器的数值可以改变滤波器的截止频率，从而实现对不同频率范围内信号的放大或衰减。
四、多重反馈有源带通滤波器的特点多重反馈有源带通滤波器具有以下几个特点：1. 高增益：通过有源电路的放大作用，可以实现对输入信号的高增益放大，从而使输出信号的幅度得到显著提高。
2. 宽带通：通过调节反馈网络的参数，可以实现对特定频率范围内信号的放大，而对其他频率的信号进行衰减。
因此，多重反馈有源带通滤波器可以实现对不同频率范围内信号的选择性放大。
二阶带通滤波器工作原理
二阶带通滤波器工作原理
一、概述
二阶带通滤波器是一种广泛应用于通信、信号处理等领域的重要滤波器。
它能够选择性地传递一定频率范围内的信号，从而实现对信号的处理和传输。
二、基本原理
二阶带通滤波器主要由两个差分放大器、电阻和电容组成。
通过控制差分放大器的参数和连接方式，可以实现对不同频率信号的过滤。
当信号输入滤波器时，首先会经过第一级差分放大器，该放大器具有较高的增益和频率响应。
这样，低频信号和高频信号都会得到放大，但只有满足滤波器设定频率范围的信号会被进一步传递到下一级。
在经过第二级差分放大器后，只有满足设定频率范围的信号会被放大并输出，而其他频率的信号则会受到抑制。
这样，二阶带通滤波器就能够实现对特定频率信号的选择性传递。
三、带通特性
二阶带通滤波器的带通特性是指它能够允许一定频率范围内的信号通过，而抑制其他频率的信号。
这个范围通常可以根据实际应用需
求进行调整，例如，在通信系统中，带通范围通常会根据通信频段进行调整。
四、应用场景
二阶带通滤波器广泛应用于各种需要信号处理和传输的领域，如通信、音频处理、控制系统等。
它能够有效地提高信号的质量，避免干扰信号的影响，从而保证系统的稳定性和可靠性。
五、总结
二阶带通滤波器是一种重要的滤波器类型，通过控制差分放大器的参数和连接方式，可以实现特定频率范围内的信号选择传递。
它具有带通特性，能够适应不同应用场景的需求，是通信、音频处理、控制系统等领域的关键元件。
二阶带通滤波器工作原理
二阶带通滤波器工作原理二阶带通滤波器是一种常见的电子滤波器，通过限制特定频率范围内的信号传递，对输入信号进行滤波处理。
它在电子通信、音频处理、图像处理等领域中被广泛应用。
本文将详细介绍二阶带通滤波器的工作原理，包括其结构、频率响应特性、传递函数等方面的内容。
一、二阶带通滤波器的结构二阶带通滤波器通常由电阻、电容、电感等元件构成，它可以使用不同的电路结构来实现。
其中比较常见的是基于运算放大器的二阶带通滤波器。
该结构的基本框图如下所示：(插入二阶带通滤波器的基本框图)从图中可以看出，二阶带通滤波器由两个滤波段组成，每个滤波段都包括一个运算放大器和一组电阻、电容元件。
输入信号经过第一个滤波段进行低频滤波，然后经过第二个滤波段进行高频滤波，最终得到带通滤波效果。
这种结构的二阶带通滤波器在实际应用中具有较好的性能和稳定性。
二、频率响应特性二阶带通滤波器的频率响应特性是描述其滤波效果的重要指标。
在频率响应曲线上，可以清晰地看出滤波器对不同频率的信号的响应情况。
一般而言，二阶带通滤波器的频率响应曲线呈现出一个中心频率（通带中心频率）和一定的带宽。
中心频率是滤波器允许通过的信号的集中频率，而带宽则是中心频率附近信号的传递范围。
二阶带通滤波器的频率响应曲线还包括通带增益、截止频率等重要参数。
通带增益是指在滤波器通过信号时的增益情况，而截止频率则是指在该频率以下或以上的信号被滤波器阻止的情况。
这些参数直接影响着滤波器的性能和实际应用效果。
三、传递函数二阶带通滤波器的传递函数是描述其输入输出之间关系的数学表达式，通常用H(s)表示，其中s是复变量。
传递函数可以准确地描述滤波器的频率响应特性和滤波效果。
常见的二阶带通滤波器传递函数形式为：H(s) = K * (s^2 + ω_0/Q * s + ω_0^2) / (s^2 + ω_0/Q * s + ω_0^2)K是传递函数的增益参数，ω_0是通带中心频率，Q是品质因数。
陶瓷带通滤波器工作原理
陶瓷带通滤波器工作原理
陶瓷带通滤波器是一种用于滤除特定频率范围信号的滤波器。
它主要由陶瓷材料制成，具有特定的谐振频率和带宽。
陶瓷带通滤波器的工作原理如下：
1. 谐振频率选择：陶瓷带通滤波器通过选择特定的陶瓷材料和结构设计，使其在特定的谐振频率下具有最高的响应。
这是由于陶瓷材料的特殊性质，包括晶格结构和电介质特性。
2. 带宽控制：陶瓷带通滤波器具有带宽控制的能力，可滤除不需要的低频和高频信号。
带宽是指在滤波器响应曲线中，从低频到高频的频率范围。
3. 通过选择合适的电路拓扑结构和调整元件参数，陶瓷带通滤波器可以实现对特定频率范围内的信号进行放大或衰减，从而实现起到滤波效果。
4. 陶瓷带通滤波器的滤波特性是基于材料的谐振效应和频率选择性。
当输入信号的频率接近滤波器的谐振频率时，滤波器的响应将增强，使该频率范围内的信号通过；而当频率偏离谐振频率时，滤波器的响应将相对减小，起到滤除的作用。
总之，陶瓷带通滤波器通过利用陶瓷材料的特殊性质和结构设计，实现对特定谐振频率范围的信号进行滤波。
它在无线通信、雷达、天线等领域中广泛应用，用于提高系统性能和抑制干扰。
1到30赫兹的带通滤波器-概述说明以及解释
1到30赫兹的带通滤波器-概述说明以及解释1.引言1.1 概述在撰写本文中，我们将重点介绍1到30赫兹的带通滤波器。
带通滤波器是一种常见的电子滤波器，用于选择特定范围内的频率信号。
在本文中，我们将探讨其概念、工作原理和应用。
带通滤波器的基本原理是通过阻止或放行特定频率范围内的信号来实现滤波效果。
比如在1到30赫兹的频率范围内，滤波器可以过滤掉低于1赫兹和高于30赫兹的信号，只保留在这个范围内的信号。
这就使得滤波器非常适用于许多应用，如声音处理、通信系统和医学设备等。
带通滤波器通常由一个低通滤波器和一个高通滤波器级联而成。
低通滤波器可以将低于截止频率的信号通过，而高通滤波器可以将高于截止频率的信号通过。
当这两个滤波器结合在一起时，就形成了一个带通滤波器。
带通滤波器在各个领域都有广泛的应用。
在音频处理中，它可以用于消除噪音，提升音频质量。
在通信系统中，带通滤波器可以用来选择特定频段的信号，以便传输和接收。
在医学设备中，它可以用于识别和分析特定频率范围内的生物信号，如心电图和脑电图等。
综上所述，本文将详细介绍1到30赫兹的带通滤波器的概念、工作原理和应用。
通过阅读本文，读者将能够更好地理解带通滤波器的作用和重要性，并在相关领域中应用其知识。
接下来的章节将进一步探讨带通滤波器的细节和实际应用案例。
1.2文章结构1.2 文章结构本文将按照以下结构进行阐述:2.1 赫兹与频率的关系首先，我们将介绍赫兹与频率之间的关系。
赫兹是表示每秒周期性事件发生次数的单位，常用于描述声波、电磁波等波动现象的频率。
频率则是指每单位时间内所发生的周期性事件的次数，通常以赫兹为单位进行衡量。
我们将详细探讨赫兹与频率之间的转换关系，以便读者能够更好地理解本文涉及到的带通滤波器的工作原理。
2.2 带通滤波器的定义与原理在这一部分，我们将详细介绍带通滤波器的定义和原理。
带通滤波器是一种能够通过特定频率范围内的信号，而削弱或排除其他频率范围内的信号的设备。
常见低通高通带通三种滤波器的工作原理
常见低通高通带通三种滤波器的工作原理低通滤波器的工作原理：低通滤波器是一种能够通过低频信号而抑制高频信号的滤波器。
其工作原理基于信号的频谱特征，将高频成分滤除，只保留低频成分。
最常见的低通滤波器是RC低通滤波器。
它由电阻(R)和电容(C)组成。
当输入信号通过电容时，高频信号会受到电容的阻碍，直流或低频信号则可以通过电容。
由于电阻连接在电容的后面，它可以通过将电流引入接地来吸收高频信号。
因此，该滤波器能够通过电容器传递直流或低频信号，并在一定程度上削弱高频信号。
另一种常见的低通滤波器是巴特沃斯低通滤波器。
巴特沃斯滤波器是一种理想的滤波器，可以将部分高频信号完全剔除而不影响低频信号。
它的原理是将输入信号传递到一个多级滤波器网络中，其中每个级别都由电容、电感和电阻组成。
每个级别的电容和电感与频率有特定的关系，以实现对信号频谱的精确调控。
通过调整这些参数，可以实现不同级别的频率削弱和通带的增益。
高通滤波器的工作原理：高通滤波器是一种能够通过高频信号而抑制低频信号的滤波器。
其原理与低通滤波器相反，在信号频谱中只保留高频成分。
常见的高通滤波器有RC高通滤波器和巴特沃斯高通滤波器。
RC高通滤波器由电容和电阻组成，其工作原理与RC低通滤波器相似，只是电容和电阻的位置调换。
电容呈现出对高频信号的阻碍，而电阻则通过允许低频信号传递。
巴特沃斯高通滤波器与巴特沃斯低通滤波器类似，通过将输入信号传递到多级滤波器网络中，每个级别由电容、电感和电阻组成。
但是，在巴特沃斯高通滤波器中，电容和电感与频率的关系是相反的，可以精确控制信号频谱的通带和削弱。
带通滤波器的工作原理：带通滤波器是一种能够通过一定频率范围内的信号而抑制其他频率信号的滤波器。
其原理是选择性地通过带内信号，同时削弱带外信号。
最常见的带通滤波器是由一个低通滤波器和一个高通滤波器级联组成的。
低通滤波器负责削弱高频信号，高通滤波器负责削弱低频信号，而带通滤波器则保留两者之间的频率范围内的信号。
lc带通滤波器谐振的原理
lc带通滤波器谐振的原理LC带通滤波器是一种能够放行一定频率范围内信号的滤波器。
它的工作原理是基于谐振的原理，通过选择适当的电感和电容，使得滤波器能够放行所需频率范围内的信号，并且抑制其他频率的信号。
下面我们来分步骤具体阐述一下LC带通滤波器的工作原理。
1. 理解谐振的概念首先，我们需要了解谐振的概念。
谐振是指当一个振动系统受到特定频率的激励时，它会迅速地积累能量，并以相同频率振动。
在电路中，谐振通常是指电路具有特定频率的共振。
当电路被激励时，它会响应到该特定频率，使得电流和电压达到最大值。
2. 了解LC电路LC电路是由电感和电容组成的谐振电路，它的谐振频率是由电感和电容的参数决定的。
当LC电路处于谐振状态时，电路中的电流和电压都会达到最大值。
3. 构建LC带通滤波器要构建LC带通滤波器，我们需要将一个电感和一个电容连接在一起。
当电路被激励时，电路中电流和电压的响应将是由电感和电容的参数以及输入信号频率的大小决定的。
如果输入信号的频率与谐振频率相同，那么电路中的电流和电压将达到最大值。
这时，电路将允许信号通过，并且对那些频率不在谐振范围内的信号进行抑制。
4. 谐振频率计算了解了LC带通滤波器的基本原理后，我们可以根据实际需要计算谐振频率。
谐振频率可以用以下公式来计算：f = 1 / (2 * π * √ LC)其中，f是谐振频率，L是电感的值，C是电容的值，π是圆周率。
5. 应用举例LC带通滤波器在实际应用中有着广泛的应用。
比如，在通信领域，LC带通滤波器可用于滤除杂波和干扰信号，使得所需的信号能够被正确接收。
在音频领域，LC带通滤波器可用于滤除低频杂音，提高音质。
此外，LC带通滤波器在工业自动化、医疗设备和计算机等领域也有着广泛的应用。
总之，LC带通滤波器通过谐振的原理实现信号的滤波，其工作原理比较简单明了，应用领域广泛。
通过对其工作原理的深入了解，我们可以更好地理解和应用这种滤波器。
带通滤波器原理
带通滤波器原理
带通滤波器是一种能够选择特定频率范围的滤波器。
其工作原理是通过传输中心频率附近的信号，而抑制低于和高于此范围的信号。
在带通滤波器中，需要设定两个截止频率，分别为下截止频率和上截止频率。
下截止频率及以上频率的信号将被传递，而高于上截止频率和低于下截止频率的信号则将被抑制。
带通滤波器的设计可以基于不同的电子元件，如电容、电感和电阻。
其中常见的带通滤波器类型包括基于电容和电感的RC
带通滤波器和LC带通滤波器。
RC带通滤波器是由电容和电阻构成的滤波器电路。
通过合理
选择电容和电阻的数值，可以实现所需的截止频率范围。
在
RC带通滤波器中，低于下截止频率的信号将被电容短路，高
于上截止频率的信号则通过电容绕过。
因此，只有处于两个截止频率之间的信号能够被输出。
LC带通滤波器是由电感和电容组成的滤波器电路。
类似地，
在LC带通滤波器中，选择合适的电感和电容数值可以确定所
需的截止频率范围。
电感器对低于下截止频率的信号具有阻抗，而电容器则对高于上截止频率的信号产生阻抗。
因此，只有处于两个截止频率之间的信号能够通过滤波器。
带通滤波器在信号处理和通信领域中具有广泛的应用。
通过选
择合适的截止频率范围，带通滤波器可以帮助滤除无关的低频和高频信号，从而提高信号的质量和可靠性。
10KWDAM发射机带通滤波器的工作原理
10KW DAM发射机带通滤波器的工作原理导语：随着无线通信技术的快速发展，我国广播事业也迎来了飞速发展期。
无线电信号通过广播传播到了千家万户，极大的丰富了人民群众的娱乐生活，同时也出现了有限频谱资源紧缺与不足的困境。
为了合理利用频带资源，我国相关部门对频带作了更细致的划分。
此时，作为选频器件的带通滤波器在现代通信系统中的作用日益彰显，其广泛应用于卫星通信、移动通信、雷达系统、导航系统、电子对抗、无限遥测等领域。
而我台使用的10KW发射机里应用的带通滤波器同样发挥着至关重要的作用。
带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器。
实际上，并不存在理想状态的带通滤波器。
滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的带通外还有一个被衰减但是没有被隔离的范围，这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度的dB数来表示。
通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。
一、10KW发射机带通滤波器基本原理10KW发射机的输出匹配网络由带通滤波器和T型阻抗微调网络组成，本篇探讨带通滤波器的基本原理。
带通滤波器由串联谐振电路和并联谐振电路组成。
功率合成器输出载频方波包络，经串联谐振滤除高次谐波，仅允许载频和调制音频的上下边带频率通过，把载频方波包络变为载频正弦波包络，再经并联谐振电路进一步滤波，输出更加纯净的载频正弦波包络。
带通滤波器的输入阻抗4Ω，也是功率合成器的输出阻抗，选择串联谐振电路L101、C101到并联谐振回路L102的接入位置和L102的输出位置(以上元器件标号详见陕西如意广播电视设备有限公司生产的AM103S5-Ⅲ型10KWDAM中波广播发射机成套运用文件，以下同)，使带通滤波输入阻抗为4Ω，经 T 阻抗网络微调输出50Ω阻抗，和馈线50Ω阻抗匹配后送到发射天线。
带通滤波器串联谐振电路到并联谐振电路的接入点，可改变功率合成器输出阻抗的大小。
带通滤波器工作原理及优译现有滤波器方案介绍
带通滤波器（band-pass filter）是一个允许特定频段的波通过同时屏蔽其他频段的设备。
比如RLC振荡回路就是一个模拟带通滤波器。
一、定义带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。
一个模拟带通滤波器的例子是电阻-电感-电容电路(RLC circuit)。
这些滤波器也可以用低通滤波器同高通滤波器组合来产生.二、工作原理一个理想的带通滤波器应该有一个完全平坦的通带，在通带内没有放大或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。
实际上，并不存在理想的带通滤波器。
滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。
这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度的dB数来表示。
通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。
然而，随着滚降范围越来越小，通带就变得不再平坦，开始出现“波纹”。
这种现象在通带的边缘处尤其明显，这种效应称为吉布斯现象。
除了电子学和信号处理领域之外，带通滤波器应用的一个例子是在大气科学领域，很常见的例子是使用带通滤波器过滤最近3到10天时间范围内的天气数据，这样在数据域中就只保留了作为扰动的气旋。
在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率，这里滤波器的增益最大，滤波器的带宽就是f2和f1之间的差值。
三、简易解析：一个理想的滤波器应该有一个完全平坦的通带，例如在通带内没有增益或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。
如上图所示，理想设计中带通滤波器是中间通过(400-470MHz)，两边不通过(200-400MHz，470-600MHz)，实际上，并不存在理想的带通滤波器。
滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。
cw4l2-10a-t滤波器功能原理
cw4l2-10a-t滤波器功能原理CW4L2-10A-T滤波器是一种电子设备，用于对电路中的信号进行滤波处理。
滤波器的主要功能是通过选择性地通过或阻断特定频率的信号，将所需的信号从杂乱的信号中提取出来，以便在电路中得到高质量的输出信号。
滤波器的工作原理是基于信号的频率特性。
信号可以分解为不同频率的成分，而滤波器可以根据需要选择性地通过或阻断这些频率成分。
CW4L2-10A-T滤波器是一种带通滤波器，它可以通过特定的频率范围内的信号，并阻断其他频率范围的信号。
具体而言，CW4L2-10A-T滤波器是由电容器和电感器等元件组成的电路。
电容器可以通过对不同频率的信号进行充放电来选择性地通过或阻断信号。
而电感器则可以通过对不同频率的信号进行阻抗匹配来选择性地通过或阻断信号。
通过合理选择电容器和电感器的数值，CW4L2-10A-T滤波器可以实现对特定频率范围内的信号进行有效的滤波处理。
在实际应用中，CW4L2-10A-T滤波器可以起到多种作用。
首先，它可以用于信号的去噪处理。
通过滤除杂乱的高频噪声信号，滤波器可以提高信号的质量和清晰度，使得信号的传输和处理更加可靠和稳定。
其次，滤波器还可以用于信号的频率选择。
通过选择合适的滤波器参数，可以实现对特定频率范围内的信号进行增强或削弱，从而实现对信号的调整和优化。
此外，滤波器还可以用于信号的隔离和分离。
通过滤波器的作用，不同频率范围的信号可以被有效地分离开来，实现对不同信号的独立处理和应用。
CW4L2-10A-T滤波器是一种用于信号处理的电子设备，通过选择性地通过或阻断特定频率的信号，实现对信号的滤波、去噪、频率选择、隔离和分离等功能。
在实际应用中，滤波器可以帮助提高信号的质量和清晰度，使得信号的传输和处理更加可靠和稳定。
同时，滤波器还可以实现对不同信号的独立处理和应用，满足各种不同的应用需求。
常见低通高通带通三种滤波器的工作原理
常见低通高通带通三种滤波器的工作原理常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。
它们的工作原理和应用各不相同。
1. 低通滤波器（Low-pass Filter）：低通滤波器用于滤除高频信号，只保留低频分量。
低通滤波器的工作原理是将高频信号的幅度衰减，使频率大于截止频率的信号被滤除。
低通滤波器的传输函数通常与频率有关，可以通过调整截止频率来控制滤波效果。
低通滤波器在音频、图像和通信等领域广泛应用。
例如，在音频处理中，低通滤波器可以将高频噪音滤除，使声音更加清晰。
2. 高通滤波器（High-pass Filter）：高通滤波器用于滤除低频信号，只保留高频分量。
高通滤波器的工作原理是将低频信号的幅度衰减，使频率小于截止频率的信号被滤除。
高通滤波器的传输函数也与频率有关，可以通过调整截止频率来控制滤波效果。
高通滤波器常用于音频处理中，可以滤除低频噪音，使音乐更加清晰。
在图像处理中，高通滤波器可以增强图像的边缘和细节，提高图像的清晰度。
3. 带通滤波器（Band-pass Filter）：带通滤波器用于滤除低频和高频信号，只保留中间频率范围内的信号。
带通滤波器的工作原理是通过设置上下截止频率，使这两个频率之间的信号通过，其他频率的信号被滤除。
带通滤波器在通信系统中经常使用，用于选择特定的信号频带。
在音频处理中，带通滤波器可以选择特定的音频范围，例如人的声音范围，以提高语音信号的质量。
总的来说，低通滤波器、高通滤波器和带通滤波器都是通过调整频率响应来实现滤波效果的。
它们在音频、图像和通信等领域中起着重要的作用，能够滤除不需要的频率分量，提高信号的质量和清晰度。
带通滤波器实验报告
带通滤波器实验报告带通滤波器实验报告引言：带通滤波器是一种常见的信号处理工具，广泛应用于通信、音频处理等领域。
本实验旨在通过搭建带通滤波器电路，探索其工作原理和性能特点。
一、实验背景带通滤波器是一种能够通过滤除或放大特定频率范围内信号的电子设备。
它具有选择性地通过某一频率范围内的信号，而抑制其他频率的信号。
在信号处理中，带通滤波器常用于去除噪声、滤波调节音频等。
二、实验目的1.了解带通滤波器的基本原理和工作方式；2.掌握搭建带通滤波器电路的方法；3.观察带通滤波器对不同频率信号的响应，分析其频率特性。
三、实验材料和仪器1.函数发生器：用于产生不同频率的信号；2.带通滤波器电路板：包括电容、电感和电阻等元件；3.示波器：用于观察信号的波形。
四、实验步骤1.将函数发生器的输出信号接入带通滤波器电路的输入端；2.调节函数发生器的频率，产生不同频率的信号；3.通过示波器观察带通滤波器输出端的波形；4.记录不同频率下带通滤波器的输出结果。
五、实验结果与分析在实验中，我们分别输入了100Hz、1kHz和10kHz的信号，并观察了带通滤波器的输出波形。
实验结果显示，带通滤波器对不同频率信号的响应存在明显差异。
当输入信号频率为100Hz时，带通滤波器输出的波形基本保持与输入信号一致，表明该频率范围内的信号通过滤波器得到了较好的保留。
而当输入信号频率为1kHz时，带通滤波器输出的波形明显衰减，表明该频率范围内的信号被滤波器抑制了。
当输入信号频率为10kHz时，带通滤波器输出的波形几乎完全消失，表明该频率范围内的信号被滤波器完全抑制了。
通过实验结果可以看出，带通滤波器在不同频率下的响应特性不同，能够选择性地通过或抑制特定频率范围内的信号。
六、实验总结通过本次实验，我们深入了解了带通滤波器的原理和工作方式。
带通滤波器作为一种常用的信号处理工具，具有重要的应用价值。
通过调节滤波器的参数，我们可以实现对特定频率范围内信号的选择性处理，从而达到去除噪声、调节音频等目的。
带通滤波器的工作原理
带通滤波器的工作原理
带通滤波器是一种能够仅通过一定频率范围内的信号的滤波器。
它的工作原理基于频率选择功能，将指定频率范围之外的信号进行削弱或消除。
带通滤波器通常由一个低通滤波器和一个高通滤波器级联而成。
低通滤波器用于滤除高于截止频率的信号，而高通滤波器用于滤除低于截止频率的信号。
通过这种组合，可以实现只保留在两个截止频率之间的信号。
具体的工作原理有两种主要实现方式：
1. 交流耦合方式：这种方式将信号输入到一个带限放大器中，该放大器通过一个带限网络滤除其它频率成分。
然后，通过对放大后的信号进行带限滤波来获取所需的频率范围内的信号。
2. 串联方式：这种方式将低通滤波器和高通滤波器级联起来。
首先将输入信号通过低通滤波器，滤除高于截止频率的信号。
然后将低通滤波器的输出信号输入到高通滤波器中，滤除低于截止频率的信号。
最终，只有两个截止频率之间的信号被保留下来。
带通滤波器在很多应用中都具有重要作用，如音频处理、通信系统和图像处理等。
通过调节带通滤波器的截止频率，可以选择所需的特定频率范围内的信号，提高信号的质量和可用性。
带通滤波器芯片
带通滤波器芯片
带通滤波器芯片是一种用于信号处理的电子器件，能够从输入信号中选择一定范围的频率进行放大或抑制，而将其他频率的信号过滤掉。
带通滤波器的设计和应用在电子通信、音频处理、图像处理等领域都具有重要意义。
带通滤波器芯片通常由一个或多个滤波器组成，每个滤波器都有一个中心频率，即希望通过的频率范围，以及一个带宽，即所选择的频率范围。
带通滤波器的工作原理是通过将输入信号与滤波器的频率响应进行卷积运算，从而得到输出信号。
通常情况下，带通滤波器芯片由两个主要部分组成：前端和后端。
前端主要负责输入信号的预处理，通常包括信号的放大和滤波，以保证后续的处理能够过滤噪声和无关信号。
后端则是滤波器的核心部分，它通过控制滤波器的频率响应来实现输入信号的带通滤波。
在实际应用中，带通滤波器芯片有许多不同的类型和结构，常见的有有源滤波器和无源滤波器。
有源滤波器通常由放大器和被动滤波器组成，能够在输入和输出之间放大信号。
无源滤波器则由电容、电感和电阻等被动元件组成，适合低功耗和小型化的应用。
带通滤波器芯片的优势在于它能够对输入信号的特定频段进行精确控制，过滤掉不需要的频率成分，从而提高信号的质量和可靠性。
在通信系统中，带通滤波器芯片可以用于信号的调制和解调，以及降低噪声和干扰。
在音频系统中，带通滤波器芯
片可以用于音乐和语音信号的增强和去噪。
总之，带通滤波器芯片是一种重要的信号处理器件，其设计和应用对于提高信号质量和减小干扰具有重要意义。
随着技术的不断进步，带通滤波器芯片在通信、音频和图像等领域的应用也将越来越广泛。
带通滤波器的原理
带通滤波器的原理
带通滤波器是一种用于在一定频率范围内传递信号而抑制其他频率信号的电子设备。
它由一对附件电路组成，通常包括一个低通滤波器和一个高通滤波器。
低通滤波器是指在限制频率范围内，只允许低于某一临界频率的信号通过。
它的工作原理是通过串联电容器和电阻器来形成一个RC电路，由于电容器对高频信号具有较大的阻抗，因此高频信号会被滤掉。
只有低于临界频率的信号才能克服电容器的阻抗并得以通过。
高通滤波器则是相反的，它只允许高于某一临界频率的信号通过，抑制低频信号。
高通滤波器一般由电容器和电感器串联而成，高频信号能够克服电感器的阻抗而通过，而低频信号则无法通过电感器。
带通滤波器则是将低通滤波器和高通滤波器连接起来，组成一个能够通过一定频率范围内信号的滤波器。
它的工作原理是将需要传递的频率范围内的信号经过低通滤波器和高通滤波器的级联，剔除掉高于和低于该范围的信号。
通过调整带通滤波器的参数，如临界频率和带宽，可以实现对不同频率范围的信号进行选择性传递。
这在很多应用中非常有用，例如音频信号中的频率分割、无线通讯中的频率选择等。
带通滤波器的设计和使用在电子工程和通信领域中都有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带通滤波器工作原理
带通滤波器是一种能够通过某个特定频率范围的信号的滤波器，它可以将这个特定频率范围内的信号通过，而将其他频率范围内的信号屏蔽掉。
带通滤波器通常由一个高通滤波器和一个低通滤波器相组合而成，通过这样的组合可以实现对特定频率范围内的信号进行选择性的通过。
带通滤波器的工作原理是基于信号的频域特性。
在频域上，信号可以被表示为不同频率的正弦波的叠加。
带通滤波器的目的就是选出特定频率范围内的信号而滤除其他频率范围内的信号。
这就需要通过对信号进行频率的分析和选择，然后对信号进行相应的处理以实现频率范围的选择。
带通滤波器通常是由一个高通滤波器和一个低通滤波器相组合而成的。
高通滤波器可以通过滤除低频信号而保留高频信号，而低通滤波器可以通过滤除高频信号而保留低频信号。
通过这样的组合，带通滤波器可以实现对特定频率范围内的信号进行选择性的通过。
对于低频和高频信号，带通滤波器会将它们滤除掉，而对于中间的特定频率范围内的信号，带通滤波器会将其通过。
带通滤波器可以采用不同的实现方式，包括电路实现和数字滤波器实现。
在电路实现中，带通滤波器通常是由电容、电感和电阻等元件组成的。
这些元件可以形成不同的电路结构，如RC、RLC等，来实现对信号频率的选择性。
在数字滤波器实现中，带通滤波器通常是通过数字信号处理算法来实现的，这些算法可以对信号进行离散时域的处理，从而实现对特定频率范围内的信号进行选择性的通过。
带通滤波器在实际应用中有着广泛的应用，例如在通信系统中用于频谱分析和选择，音频系统中用于音频信号的处理等。
带通滤波器的工作原理和实现方式对于理解信号处理和通信系统有着重要的意义。
通过带通滤波器可以实现对特定频率范围内的信号进行选择性的处理，从而可以满足不同应用对于信号频率特性的需求。
总的来说，带通滤波器是一种能够通过特定频率范围内的信号的滤波器，它可以实现对信号的频率选择性处理。
带通滤波器的工作原理是基于信号的频域特性，通过对信号进行频率的分析和选择，然后通过相应的处理来实现对特定频率范围内的信号进行选择性的通过。
带通滤波器可以采用不同的实现方式，包括电路实现和数字滤波器实现，它在实际应用中有着广泛的应用，对于理解信号处理和通信系统有着重要的意义。
