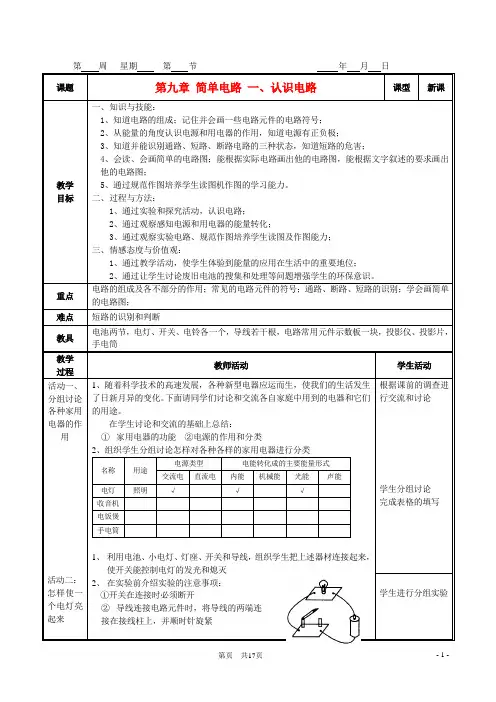

九年级物理 第九章 简单电路 教案北京课改版

九年级物理 第九章 简单电路 教案北京课改版

活动三、观察通路、断路、断路活动四、观察手电筒活动五、认识电路图和画电路图③不允许用导线把电池的两端直接连接起来3、组织学生讨论:电路中有哪些组成部分?各部分的作用是什么?4、教师总结:①电路:用导线把电源、用电器、开关等元件组成的电流路径叫电路②电路的组成部分:电源、用电器、开关和导线③各部分元件在电路中的作用电源——维持电路中有持续的电流,为电路提供电能导线——连接各电路元件的导体,是电流的通道用电器——利用电流来工作的设备开关——控制电路通、断5、教师重复实验,观察当开关闭合,打开或直接把电源的正负极用导线连接起来所发生的现象,通路——处处连通的电路开路——因某一处断开而使电路中没有电流的电路短路——直接用导线将电源正、负极相连的电路。

短路是非常危险的,可能把电源烧坏。

1、组织学生观察手电筒2、利用挂图或媒体出示手电筒的示意图,作适当的分析和讲解,使学生形成对电路的初步认识1、在设计、安装、修理各种实际电路的时候,常常画出表示电路连接情况的图(出示电路中常见元件示教板),而画实物图是很麻烦的为了简便,用国家统—规定的符号来代表电路中的各元件,出示画有电路元件的实物图和符号的投影片,并对元件符号的画法做一说明2、电路图用规定电路元件符号表示电路元件实物连接的图叫电路图3、①示范画出4-6的电路图②变换元件的位置,画出电路图4、电路图的优点:简单,方便,电路连接情况容易辨认画电路图的要求:元件位置安排要适当,分布要均匀,元件不要画在拐角处;整个电路图最好呈长方形,有棱有角,导线横平竖直。

学生讨论和总结学生观察现象并思考有关问题学生观察:1、按下开关按钮,观察电灯的发光情况2、观察电池的安放;后盖和电池的连接方法;开关按钮的结构3、电灯的安置学生画出对应的电路元件的符号学生画出对应的电路图思考与作业练习册,(提示注意事项:开关,检查电路,演示断路、短路;思考怎样恢复正确电路;演示将电路中的导线剪断。

九年级物理全册 第9章 第1节《认识电路》教案 (新版)北京课改版-北京课改版初中九年级全册物理教案

九年级物理全册 第9章 第1节《认识电路》教案 (新版)北京课改版-北京课改版初中九年级全册物理教案

§9-1《认识电路》
【教学目标】
(一)知识目标:
1. 知道电路的组成,会读、会画电路图。

2. 知道并能够识别通路、断路、短路的三种电路状态,知道短路的危害。

3.知道常见的电路元件符号。

4.会读、会画简单的电路图,会连接简单的电路图。

(二)过程与方法
通过实践活动,认识电路、了解电源和用电器中的能量的转化。

(三)情感、态度与价值观
通过教学活动,使学生知道电的应用在生活中的重要地位。

【教学重点和难点】
(一)重点:
电路的组成及各种原件在电路中的作用。

(二)难点:
会画电路图,能根据电路图连接实物电路。

【教学过程】
【板书设计】
第九章 第一节 认识电路
电路
组成
状态
导线:连接电路 电源:提供电能
用电器:消耗电能 开关:控制电路
通路
断路 短路。

物理九年级北师大版电学板块核心知识讲解

物理九年级北师大版电学板块核心知识讲解

2、理解探究过程
(1)电路图
A V
(2)当电阻R不变时,如何研究电压对电 流的影响?
A
V
保持电阻不变,移动滑片,改变导体两端 的电压,再分别测出对应的电流值;
(3)如何保持电压不变,研究电阻对电流
的影响?AV换不同阻值的电阻后,移动滑片,观 察电压表的示数,使得导体两端的电压保 持不变,再分别测出对应的电流值;
电动机 交叉不连接导线 交叉连接导线
符号
(一)如何判断电路的串并联?
问题解读: 电路的串并联实际上指的是电路中用电器
的关系,所以在判断串并联时把电路中的电压 表当断路,把电流表当导线,然后再用多种方 法进行判断。
实物图 电路图
总结: 电路图的画法要求
1、使用统一规定的符号; 2、各电路元件分布要均匀; 3、尽量避免连线交叉; 4、连线要横平竖直,尽量使电路图简 洁美观; 5、按顺序从正极依次画到负极,或从 负极依次画到正极。
物理九年级北师大版电 学板块核心知识讲解
2020/9/23
知识点一
一、电路的组成
电源
用电器
开关
导线
讨论与思考:电路由哪些部分组成,它们在电路中 各起什么作用?
(1)电源 定义:能够向用电器提 供电能的装置。如:生 活中常见的电池、生产 中常用的发电机等
(2)用电器 能够把电能转化为
其他形式的能得装
当电压表示数为0.6A时
U总
R最小= I最大 -R0
9V

-12Ω
0.6A
=3Ω
L2
L1
V
s L1 L2
V
V L1
L2
(四)电路故障分析
问题解读: 电路故障分析要先判断出故障类型再判断故障

京改版物理九年级全一册期中复习串讲之课件精讲 第九章 简单电路 课件

京改版物理九年级全一册期中复习串讲之课件精讲 第九章 简单电路 课件

4.如图所示的电路中,要使灯泡 L1 和 L2 组成并联电路,应
该( D )
A.只闭合开关 S3 B.只闭合开关 S2 C.同时闭合开关 S1 和 S2,断开开关 S3 D.同时闭合开关 S1 和 S3,断开开关 S2
谢谢欣赏
(3)做功多少和用时都不同时,用P= 计算
比较.
①功、功率和机械效率之间没有必然联系,做功 多,功率不一定大;功率大,机械效率不一定高.
②物体在恒力F作用下做匀速直线运动时,P=Fv.
3
典题自测 迎战中考
1.下列现象中跟静电无关的是( C )
A.穿化纤织物的衣服上街,衣服容易招尘土 B.高大建筑物上常装有避雷针 C.有光电池的计算器,有光线照射就能工作 D.运石油的大卡车常在地上拖一条铁链
测量导体的电阻
第十一章 电功和电功率
ห้องสมุดไป่ตู้
电功与电能 电功率 测量小灯泡的电功率 电流热效应 家庭电路
两种电荷 简单电现象 摩擦起电
静电现象
电路的组成:电源、开关、用电器、导线 认识电路 电路的三种状态:通路、短路、断路
电路图
简 单 电
不同物质的 导体:容易导电的物体 导电性能 绝缘体:不容易导电的物体
二、功率
1.定义:物体在单位时间内做的功,用P表示.
2.定义式:P=Wt .
3.基本单位:瓦特,简称瓦,符号为 W.
3.基本单位:瓦特,简称瓦,符号为W. 其他单位:千瓦,符号为kW. 单位换算:1kW=103W,1W=1J/s. 4.功率大小的比较: (1)相同时间内,做功多的功率大; (2)做功相同时,用时多的功率小;
叫 做功,用W表示.
(2)定义式:W=Fs,s表示在力F的方向上通过的距

京改版物理九年级全一册:9.2认识电路-教案

京改版物理九年级全一册:9.2认识电路-教案

认识电路【教学目标】1.知识与技能①知道电路的组成。

②记住并会画一些电路器件的电路符号。

③从能量转化的角度认识电源和用电器的作用,知道电源有正负极。

④知道并能够识别通路、断路、短路三种电路状态,知道短路的危害。

⑤会读、会画简单的电路图。

⑥能够根据实际电路画出它的电路图,能根据文字叙述的要求画出它的电路图。

规范作图,培养读图及作图的能力。

2.方法与过程①通过实验和探究活动,认识电路、了解电源和用电器中能量的转化。

②通过观察实验电路、规范作图,培养学生读图及作图能力。

3.情感、态度与价值观①通过对废电池的介绍,增强学生保护环境的意识。

②通过连接电路的活动,激发学生的学习兴趣,使学生乐于动脑筋找出新的连接电路的方法。

【教学重点】①电路的组成;②电路元器件的电路符号;③识别通路、断路、短路三种电路状态;④电路图。

【教学难点】正确理解通路、断路、短路。

【教学方法】启发、讨论、探索、创造。

【教学准备】小灯泡、灯泡座、导线、开关、电池(带电池盒)、。

【教学过程】一、引入新课师:同学们,随着人们生活水平的提高,越来越多的家用电器进入了我们的家庭。

你们想一想,在你的家中就有哪些是用电来工作的设备?生:(迫不急待地回答)电视机、电灯、电冰箱、电饭煲、洗衣机……。

师:说得很好,你们所说的这些用电来工作的设备都称之为用电器。

那么,要使这些用电器工作,就要学习今天我要讲的知识。

二、讲授新店1.电路的组成师:下面我们共同来研究这样一个实际问题这是一个用电器:电灯(边讲边将电灯放在示教板上)要使它工作——发光,需要什么?生:要电。

师:对。

什么装置能提供给它电呢?生:电源。

师:对。

电源能供给电灯持续的电流。

(出示电池)这是一种电源。

(将电池放在示教板上)可是,现在电灯并没有亮,说明还需要什么?生:导线。

师:(用导线把电源与电灯连接起来)好,现在灯亮了。

但是,你们有没有发现问题?(学生都在思索,但没有学生举手回答问题。

教师继续启发)师:你们家中的灯是—直这样亮着的吗?生:不是。

九年级物理全册9.1认识电路讲义2北京课改版.ppt

九年级物理全册9.1认识电路讲义2北京课改版.ppt
(将其它形式的能转化为电能) *电池:将化学能转化为电能 2. 用电器:消耗电能 (将电能转化为其它形式的能)
9
2. 用电器
10
一、 电路的组成 1. 电 源:提供电能
(将其它形式的能转化为电能) *电池:将化学能转化为电能 2. 用电器:消耗电能 (将电能转化为其它形式的能) 3. 导 线:输送电能 4. 开 关:控制电路
19
例:根据电路图连接实物图
20
三、 电路的状态 1. 通路:处处连通的电路
21Biblioteka 三、 电路的状态 2. 断路:没有连通的电路
①正常断路 ②断路故障
22
三、 电路的状态 3. 短路:导线直接连接电源两极的电路
注意:电源短路是严重的电路故障,会损坏 电源,甚至引起火灾
23
三、 电路的状态 *局部短路:某用电器两端被导线直接连接,
但电源未被短路的电路
24
请思考:开关闭合后,小灯泡能否发光?
25
11
4. 开关
单刀开关
空气开关
声控开关、光控开关、温控开关、感应开关
12
13
14
二、 电路图:用元件 符号表示电路连接 的图。
15
二、 电路图
电池
开关
灯泡
电铃
电动机
M
6. 交叉不相连导线 7. 交叉相连导线
16
练习:请说出下列元件符号代表什么
M
17
例:画出实物图对应的电路图
18
练习:画出实物图对应的电路图
1
2
讨论:
停电时的生活
3
9.1 认识电路
4
请思考: 1. 怎样使灯泡发光?需要哪些器材? 2. 怎样使电动机转动?需要哪些器材?

北京课改版物理-九年级上册-第九章-简单电路-同步练习(包含答案)

北京课改版物理-九年级上册-第九章-简单电路-同步练习(包含答案)

北京课改版物理-九年级上册-第九章-简单电路-同步练习一、单选题1.关于电流表的使用规则,下列说法中正确的是()A. 电流表必须和被测电路串联B. 电流表可以和被测灯泡并联C. 电流表的两个量程可任意选择D. 电流表的三个接线柱可任意选两个接入电路中2.有A、B、C 三个用丝线悬吊着的轻质小球,相互作用情况如图,下列说法正确的是()A. 若A 带正电,则C 一定带正电B. 若A 带负电,则C 一定带正电C. 若B 带正电,则A 一定带正电,C 一定带负电D. A,B 一定带同种电荷,C 则可能不带电3.图中,表1,表2是两只电表,表1.表2应分别是()A. 电流表、电压表B. 电流表、电流表C. 电压表、电流表D. 电压表、电压表4.新交通法规定驾驶员不系安全带记3分,罚100元。

汽车上设置了“安全带指示灯”,提醒驾驶员系好安全带。

当安全带系好时,相当于闭合开关,指示灯不亮;安全带未系时,相当于断开开关,指示灯发光,图中符合上述要求的电路图是()A. B. C. D.5.用电流测通过灯L1的电流,用电压表测通过灯L1两端的电压,图中接法正确的是()A. (a)B. (b)C. (c)D. (d)6.如图所示,闭合开关S后,两灯串联,且各电表都能正常工作,下列判断正确的是()A. 甲、乙、丙都是电流表B. 甲、乙、丙都是电压表C. 甲、乙是电流表,丙是电压表D. 乙是电流表,甲、丙是电压表7.如图所示,在探究串联电路中的电压关系时,小华同学用电压表测出AB、BC、AC两端的电压分别为U AB=2V,U BC=2V,U AC=4V,在表格中记录数据后,下一步应该做的是()A. 整理器材;分析数据,得出结论B. 对换L1和L2的位置,再测一组电压值C. 换用不同规格的小灯泡,再测出几组电压值D. 换用电压表的另一量程,再测出一组电压值8.下列是制成铅笔的几种材料,通常条件下属于绝缘体的是()A. 木材、橡皮B. 石墨、金属C. 木材、金屑D. 石墨、橡皮9.下列说法中正确的是()A. 电路两端有电压,电路中就会有电流B. 电源是提供电能的装置,正、负电荷定向移动都会形成电流C. 在其他条件相同的情况下,电阻较小的材料导电性能较弱D. 温度不变时,决定导体电阻大小的因素为导体长度和横截面积二、多选题10.关于电荷和电流的有关描述,以下说法正确的有()A. 自然界中只有两种电荷B. 电荷移动的方向就是电流的方向C. 金属导体导电是带负电的自由电子的定向移动形成的D. 两物体摩擦时失去电子的物体会带正电11.小华组的同学们按图甲所示的电路进行实验,当开关闭合后,电压表V1和V2的指针位置如图乙所示完全一样,则()A. 灯泡L1和L2的电压分别是8V、2VB. 灯泡L1和L2的电压分别是10V、2VC. 电源电压是10VD. 电源电压是12V12.取两个相同的验电器A和B,使A带上负电荷,可以看到A的金属箔张开,B的金属箔闭合.用带有绝缘柄的金属棒把A和B连接起来,如图所示,观察到A的金属箔张开的角度减小,B的金属箔由闭合变为张开.下列描述正确的是()A. 金属棒是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间,B验电器中的金属箔带上了正电荷D. 实验中金属杆和金属球接触的一瞬间,金属杆中电流方向是自A流向B13.如图所示,用一段细铁丝做一个支架,作为转动轴,把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动.先用餐巾纸摩擦吸管使其带电,再把与毛皮摩擦过的橡胶棒靠近吸管时,橡胶棒排斥吸管.对这一现象,下列有关说法正确的是()A. 摩擦起电创造了电荷B. 与毛皮摩擦过的橡胶棒带负电C. 与餐巾纸摩擦过的吸管带负电D. 与吸管摩擦过的餐巾纸带负电14.小军同学在做“探究影响电阻大小的因素”实验时,选用的电阻丝的参数如下表。

北师大版九年级物理全一册(京版):第九章 简单电路 复习课件

北师大版九年级物理全一册(京版):第九章   简单电路  复习课件

电流表
知识击破
测量电路电流大小,符号 ; 读数时视线应与表盘垂直; 量程的选择可以使用试触法; 电流表必须串联于电路中,用前检查是否需调零; 决不允许将电流表不经过任何用电器直接接到电源; 大量程0—3A分度值0.1A;小量程0—0.6A分度值0.02A; 电流表接线需满足“+”进“-”出,若接反,电流表子 针将反偏。
知识击破
1234
(1)为了测量 AP 段的电阻 R,他们连接了如图甲所示的电路,请用
笔画线代替导线,把图中还没有连接的一根导线接上,使电路完
整。
(2)闭合开关前,应将滑动变阻器的滑片移至变阻器的最
(选填“左”或“右”)端。
(3)某次实验中测得电压表的读数为 2.0 V,电流表指针偏转如图
乙所示,此时 AP 段的电阻 R=
测量工具:电流表
作用:使电路中形成电流 电压 测量工具:电压表 电阻 定义:导体对电流的阻碍作用
影响因素
变阻器
滑动变阻器:原理、构造、使用 电阻箱
优缺点
电荷
知识击破
摩擦过的硬棒能够吸引轻小物体,就说它带有了 电荷 ; 用摩擦的方法使物体带电的现象叫 摩擦起电
摩擦起电 摩擦起电并不是创造了电荷,只是 电 荷 从一个物体转 移到另一个物体,失去 电 子 的物体带正电,得到 电子
用带有绝缘手柄的金属棒把 A 和 B 连接起来。下列说法正确的 是( ) A.B 中正电荷通过金属棒流向 A,A 金属箔的张角减小 B.A 中的自由电子通过金属棒流向 B,B 金属箔的张角增大 C.A 中负电荷通过金属棒流向 B,B 中正电荷通过金属棒流向 A D.金属棒中瞬间电流的方向从 A 流向 B,B 金属箔的张角增大
开关前,要把滑动变阻器的滑片移至最大阻值处。

九年级物理《认识电路》知识点复习北师大版

九年级物理《认识电路》知识点复习北师大版

九年级物理《认识电路》知识点复习北
师大版
、电路:电路是把电源,开关,用电器用导线连接起来组成电流的路径。

2、画好电路图的方法:
应完整地反映电路的组成,即有电源、用电器、开关和导线:
规范地使用电路元符号,不能自选符号:
交叉相连的点要画粗黑圆点;
合理地安排电路元符号的位置,尽可能让这些元符号均匀地分布在电路中,使电路图清楚美观,并注意元符号绝不能画在拐角处;
导线要横平竖直,转弯画成直角,电路图一般呈长方形;
最好从电源的正极开始,沿着电流的方向依次画电路元,且知道在电路图中导线无长短之分的原则。

北师大课标版初中物理九年级全册第九章认识电路

北师大课标版初中物理九年级全册第九章认识电路

手靠近S,灯泡发光;远离泡熄灭。

学生设计电路、展示并前红后绿学生举例回答:并联保护电阻课题:开关在电路设计中的应用潞河中学 李小波 2019年10月 课 堂 反 馈班级____________ 姓名____________1.某种电脑键盘清洁器有两个开关,开关S 1只控制照明用的小灯泡L ,开关S 2只控制吸尘用的电动机M 。

在图1所示的四个电路图中,符合上述要求的是( )2是 A B .关上冰箱门时,S 1自动闭合,使得照明灯L熄灭 C .开关S 1、S 2都闭合时,照明灯L 与电动机M 并联D .冰箱内温度降低到设定温度时,S 2自动断开,电动机M 停止工作3.如图3所示,小丽家浴室的浴霸由一只照明灯泡L 、两只取暖灯L 1和L 2以及一个排风扇M 组成,它们的额定电压均为220V 。

其中照明灯和排风扇都可以单独工作,两只取暖灯总是同时工作。

在图4所示的四个电路图中,符合上述要求的是( )4.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。

其中“光控开关”能在天黑时自动闭合,天亮时自动断开;“声控开关”能在有声音时自动闭合,无声音时自动断开。

图6所示的四个电路图中,合理的楼道灯电路是图 A B C D图56.一种声光报警器的电路如图6所示.闭合开关S 1和S 2后,会出现的现象是( )A .灯亮,铃响B .灯不亮,铃不响C .灯亮,铃不响D .灯不亮,铃响7.小马有一个电路盒,面板(如下图)上有红、绿灯各一只,两只开关S 1 、S 2 ,一个电压表.在不打开盒子的情况下,他让小组其他同学探究盒内的电路结构.A B C D图1 S 1 L 图2 A B D 图6。

九年级物理上册《认识电路》知识点北京版

九年级物理上册《认识电路》知识点北京版

九年级物理上册《认识电路》知识点北京版知识点一、电路的组成:由电源、用电器、开关、导线组成的电流的路径叫电路。

1、电源:提供电能;2、用电器:消耗电能;3、导线:传输电能;4、开关:控制电流通断。

二、电路的三种状态①通路:处处连通的电路叫通路;②开路:断开的电路叫做开路;③短路:直接把导线接在电源的极上而不经过任何用电器的电路叫短路。

是绝对不允许的。

三、电路图:用规定的符号表示连接情况的图叫做电路图。

1、用规定的元件符号2、导线画线做到横平竖直3、元件不要画在电路拐角处课后练习认识电路知识点电路图题的解题方法看实物画电路图关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置,然后作图。

顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。

对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分*点,并标出中文“分”字,考试技巧,用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路,每条支路中有几个元件,分别是什么。

特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。

在分点和合点之间分别画支路,有几条画几条,并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。

看电路图连元件作图方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。

若是并联电路,在电路较长上找出分点和合点并标出。

北师大课标版初中物理九年级全册第九章认识电路(共24张PPT)

北师大课标版初中物理九年级全册第九章认识电路(共24张PPT)
当乙方运动员的剑(图中用“S乙”表示)击中甲方的导 电服时,电路导通,甲方指示灯亮。在图中所示的四个
电路图中,符合上述要求的是( )A
S乙 L甲 L乙 S甲
L甲 L乙
S甲
S乙
S甲 L甲 L乙 S乙
A
B
C
S乙 L甲 L乙 S甲
D
•9、要学生做的事,教职员躬亲共做;要学生学的知识,教职员躬亲共学;要学生守的规则,教职员躬亲共守。2021/8/312021/8/31Tuesday, August 31, 2021 •10、阅读一切好书如同和过去最杰出的人谈话。2021/8/312021/8/312021/8/318/31/2021 12:28:11 PM •11、只有让学生不把全部时间都用在学习上,而留下许多自由支配的时间,他才能顺利地学习……(这)是教育过程的逻辑。2021/8/312021/8/312021/8/31Aug-2131-Aug-21 •12、要记住,你不仅是教课的教师,也是学生的教育者,生活的导师和道德的引路人。2021/8/312021/8/312021/8/31Tuesday, August 31, 2021
则需要开关的__并__联____。
设计案例4
作用:显示车门是否完全关闭
只有四扇车门都关上(相当于 四个开关均闭合),指示灯才 灭;只要有一扇门没关好(相 当于开关断开),指示灯都会 亮。
小结2:开关连接方式的选择
若几个条件同时都满足(开关闭合)电
路才能接通,则需要开关的__串__联___。
若几个条件满足其一电路就能接通,
开关在电路设计中的应用
抽油烟机
电吹风
抽油烟机
电吹风
设计案例1 怎样才能做到休息时免被打扰呢?
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

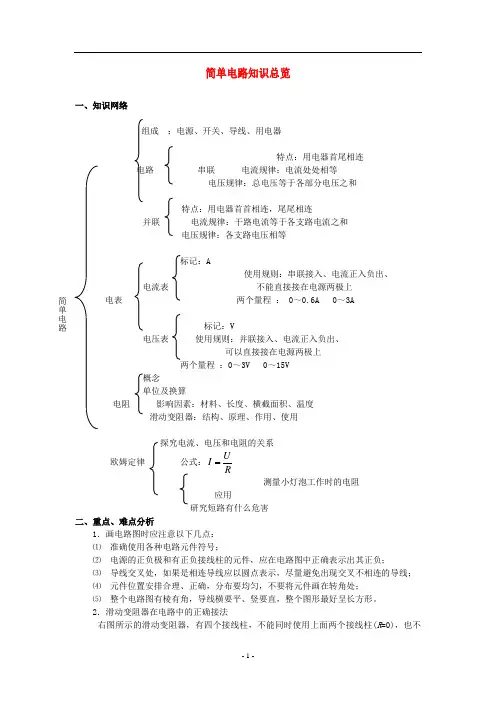

简单电路知识总览
一、知识网络
组成 :电源、开关、导线、用电器
特点:用电器首尾相连 电路 串联 电流规律:电流处处相等
电压规律:总电压等于各部分电压之和
特点:用电器首首相连,尾尾相连
并联 电流规律:干路电流等于各支路电流之和
电压规律:各支路电压相等
标记:A
使用规则:串联接入、电流正入负出、
电流表 不能直接接在电源两极上
电表 两个量程 : 0~0.6A 0~3A
标记:V
电压表 使用规则:并联接入、电流正入负出、
可以直接接在电源两极上
两个量程 :0~3V 0~15V
概念
单位及换算
电阻 影响因素:材料、长度、横截面积、温度
滑动变阻器:结构、原理、作用、使用
探究电流、电压和电阻的关系
欧姆定律 公式:R
U I 测量小灯泡工作时的电阻
应用
研究短路有什么危害
二、重点、难点分析
1.画电路图时应注意以下几点:
⑴ 准确使用各种电路元件符号;
⑵ 电源的正负极和有正负接线柱的元件,应在电路图中正确表示出其正负;
⑶ 导线交叉处,如果是相连导线应以圆点表示,尽量避免出现交叉不相连的导线; ⑷ 元件位置安排合理、正确,分布要均匀,不要将元件画在转角处;
⑸ 整个电路图有棱有角,导线横要平、竖要直,整个图形最好呈长方形。

2.滑动变阻器在电路中的正确接法
简单电路
右图所示的滑动变阻器,有四个接线柱,不能同时使用上面两个接线柱(R =0),也不能同时使用下面两个接线柱(R=定值,即最大阻值),当采用“一上一下”接线时, C 、D 相当于同一个接线柱,A 、B 两个接线柱决定着滑片P 左边的电阻线还
是右边的电阻线被连入电路。

如果使用A 、C 或A 、D 两个接线
柱时,滑动变阻器的滑片P 左边的电阻线被连入电路;使用B 、C
或B 、C 接线柱时,滑片P 右边的电阻线被连入电路。

3.欧姆定律
⑴导体中的电流,跟导体两端的电压成正比,跟导体的电阻成
反比;用公式表示R U I =;对于它的变形公式有U=IR (不能认为U 与I 和R 成正比)和I U R =(不能认为R 与U 成正比与I 成反比)但本式提供了一种测量电阻的方法,叫伏安法。

(2)由I
U R =可以看出,只要用电压表测出电阻R 两端的电压,用电流表测出通过电阻R 的电流,就可以用上式计算出电阻R 。

⑶应用欧姆定律对电路进行分析和计算时:a.根据题意画出电路图;b.在图中标出已知量和未知量的符号;c.解题时应先写原始式,再写出变形式;d.明确式中对应的对象,进行分析统一单位后再计算。

4.串联电路具有分压的特点
⑴串联电路中,各个电阻分得的电压与各电阻值成正比,电阻大,其两端的电压也高。

(2)串联电路中各电阻有分压的作用,若需分压,则串联。

也就是说,若加在电路两端的电压高于电路中电阻承受的电压,可采取串联其他电阻分去电压的方法来实现。

5.正确理解并联电路的电流特点
⑴在并联电路中,各支路中的电流与它们的电阻成反比,哪条支路上的电阻大,通过它的电流就小。

(2)由于并联电路各支路两端的电压相同,所以各个支路的电流通常是固定的。

支路越多,干路电
流越大。

家用电器采用并联方式连接,电器工作的越多,干路中电流就越大。

各个支路之间互不影响,一个支路的工作与否不影响其他支路电流的大小,但影响干路电流的大小。
