变速器传动路线 文档
自动变速器行星齿轮系统传动原理

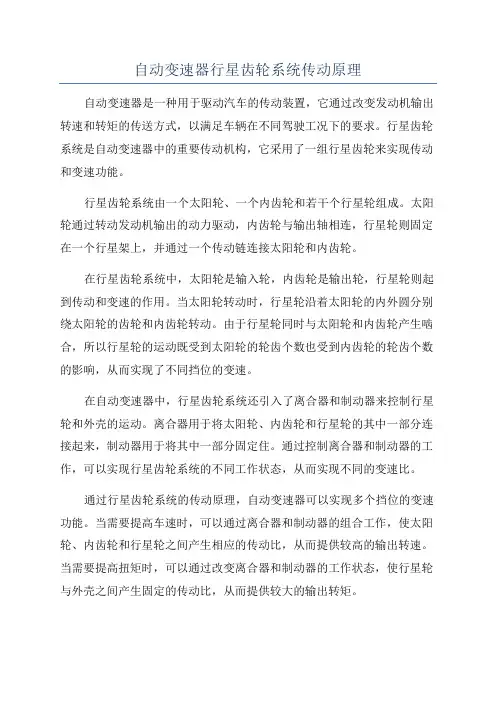

自动变速器行星齿轮系统传动原理自动变速器是一种用于驱动汽车的传动装置，它通过改变发动机输出转速和转矩的传送方式，以满足车辆在不同驾驶工况下的要求。
行星齿轮系统是自动变速器中的重要传动机构，它采用了一组行星齿轮来实现传动和变速功能。
行星齿轮系统由一个太阳轮、一个内齿轮和若干个行星轮组成。
太阳轮通过转动发动机输出的动力驱动，内齿轮与输出轴相连，行星轮则固定在一个行星架上，并通过一个传动链连接太阳轮和内齿轮。
在行星齿轮系统中，太阳轮是输入轮，内齿轮是输出轮，行星轮则起到传动和变速的作用。
当太阳轮转动时，行星轮沿着太阳轮的内外圆分别绕太阳轮的齿轮和内齿轮转动。
由于行星轮同时与太阳轮和内齿轮产生啮合，所以行星轮的运动既受到太阳轮的轮齿个数也受到内齿轮的轮齿个数的影响，从而实现了不同挡位的变速。
在自动变速器中，行星齿轮系统还引入了离合器和制动器来控制行星轮和外壳的运动。
离合器用于将太阳轮、内齿轮和行星轮的其中一部分连接起来，制动器用于将其中一部分固定住。
通过控制离合器和制动器的工作，可以实现行星齿轮系统的不同工作状态，从而实现不同的变速比。
通过行星齿轮系统的传动原理，自动变速器可以实现多个挡位的变速功能。
当需要提高车速时，可以通过离合器和制动器的组合工作，使太阳轮、内齿轮和行星轮之间产生相应的传动比，从而提供较高的输出转速。
当需要提高扭矩时，可以通过改变离合器和制动器的工作状态，使行星轮与外壳之间产生固定的传动比，从而提供较大的输出转矩。
总之，行星齿轮系统是自动变速器中的重要传动机构，它通过太阳轮、内齿轮和行星轮的组合运动，实现了传动和变速的功能。
通过控制离合器和制动器的工作，可以改变行星齿轮系统的工作状态，从而实现不同的变速比，满足车辆在不同驾驶工况下的要求。
自动变速器教程 第四章 自动变速器的传动原理正版.

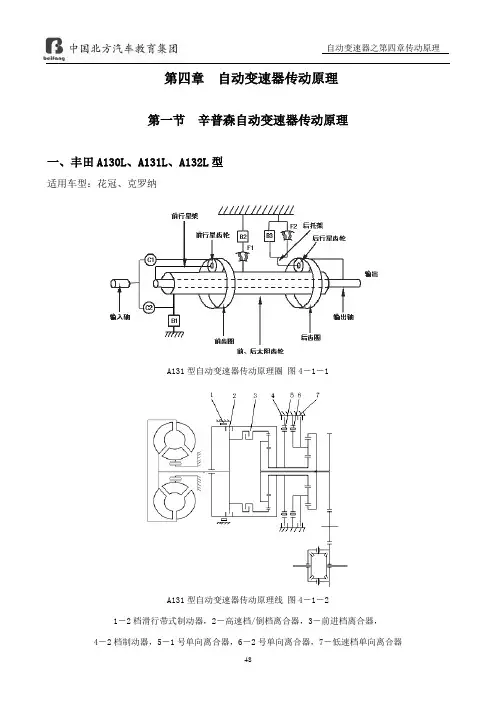

第四章自动变速器传动原理第一节辛普森自动变速器传动原理一、丰田A130L、A131L、A132L型适用车型：花冠、克罗纳A131型自动变速器传动原理圈图4－1－1A131型自动变速器传动原理线图4－1－21－2档滑行带式制动器，2－高速档/倒档离合器，3－前进档离合器，4－2档制动器，5－1号单向离合器，6－2号单向离合器，7－低速档单向离合器各元件得的连接关系：离合器：C1离合器鼓与变速器输入轴为一体，钢片通过外花键与离合器鼓上的花键相连接，摩擦片离合器加压动作便会将变速器转入轴与前通过内花键与前行星排齿圈上的滑键向连接，当C1行星齿圈连为一体。
C离合器：2离合器鼓上的滑键相连接，钢片通过外花键与离合器鼓上的滑槽摩擦片通过内花键与C1相连接，而离合器鼓与制动带制位一体，在制动鼓上加工有凸齿，制动带鼓有通过凸齿与太离合器动作就会将变速器输入轴与前太阳轮连为一体。
阳轮驱动鼓相连接，所以当C2带式制动器：B1制动器围绕在制动鼓外围，当其投入工作后，便会将前太阳轮固定。
片式制动器：B2单向离合器外钢片通过外花键与变速器壳体上的花键槽相连接，，摩擦片通过内花键与F1座围上的花键相连，当B制动器一动作后，便会将单向离合器外座围固定。
2F单向离合器：1内缘与太阳轮接触，外援与外做圈接触，当B制动器一动作，单向离合器外做圈被固定2后，其允许太阳轮顺时针旋转。
单向离合器：F2内缘与行星架上的内做圈相接触，而单向离合器上午外做圈通过凸齿与变速器外壳上的单向离合器允许后行星架顺时针旋转，但不能允许后行星架逆时针旋转。
键槽相连接，F2制动器：B3钢片通过外花间槽与变速器外壳上的花键槽相连，摩擦片通过内花键与后行星架上的滑键相连，当B制动器一动作，便将后行星排的行星架固定。
3A130型自动变速器执行元件各档位作用D位一档动作元件 C1、F2具有滑行功能：D位一档传动路线图4－1－3D位一档,当收油门动力回传时具有滑行功能。
自动变速器动力传递路线分析 2

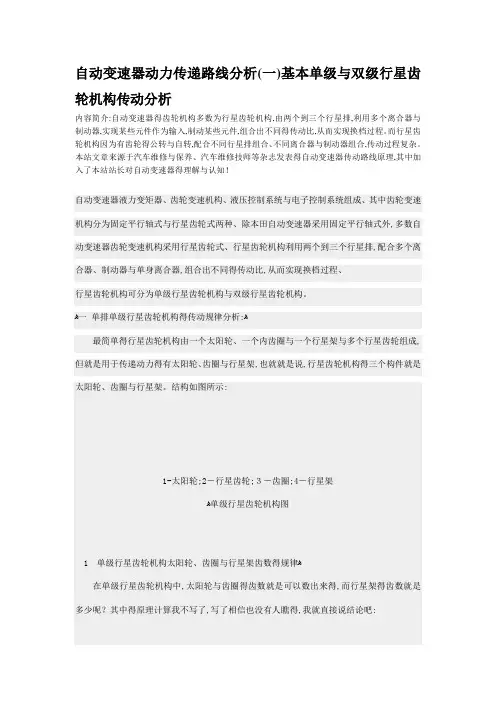

自动变速器动力传递路线分析(一)基本单级与双级行星齿轮机构传动分析内容简介:自动变速器得齿轮机构多数为行星齿轮机构,由两个到三个行星排,利用多个离合器与制动器,实现某些元件作为输入,制动某些元件,组合出不同得传动比,从而实现换档过程。
而行星齿轮机构因为有齿轮得公转与自转,配合不同行星排组合、不同离合器与制动器组合,传动过程复杂。
本站文章来源于汽车维修与保养、汽车维修技师等杂志发表得自动变速器传动路线原理,其中加入了本站站长对自动变速器得理解与认知！自动变速器液力变矩器、齿轮变速机构、液压控制系统与电子控制系统组成、其中齿轮变速机构分为固定平行轴式与行星齿轮式两种、除本田自动变速器采用固定平行轴式外,多数自动变速器齿轮变速机构采用行星齿轮式、行星齿轮机构利用两个到三个行星排,配合多个离合器、制动器与单身离合器,组合出不同得传动比,从而实现换档过程、行星齿轮机构可分为单级行星齿轮机构与双级行星齿轮机构。
ﻫ一单排单级行星齿轮机构得传动规律分析:ﻫ最简单得行星齿轮机构由一个太阳轮、一个内齿圈与一个行星架与多个行星齿轮组成,但就是用于传递动力得有太阳轮、齿圈与行星架,也就就是说,行星齿轮机构得三个构件就是太阳轮、齿圈与行星架。
结构如图所示:1-太阳轮;2－行星齿轮;３－齿圈;4－行星架ﻫ单级行星齿轮机构图1 单级行星齿轮机构太阳轮、齿圈与行星架齿数得规律ﻫ在单级行星齿轮机构中,太阳轮与齿圈得齿数就是可以数出来得,而行星架得齿数就是多少呢？其中得原理计算我不写了,写了相信也没有人瞧得,我就直接说结论吧:行星架得齿数＝太阳轮齿数+齿圈得齿数;也说就是说行星架齿数＞行星架齿数>太阳轮齿数。
２单级行星齿轮机构太阳轮、齿齿圈与行星架运动方向规律总结想想,如果让太阳轮顺转,将带动行星齿轮绕行星齿轮轴逆转,若此时将行星架固定不动,行星齿轮得逆转将带动齿圈逆转。
也就就是说,若将行星架固定,太阳轮与齿圈得运动方向相反。

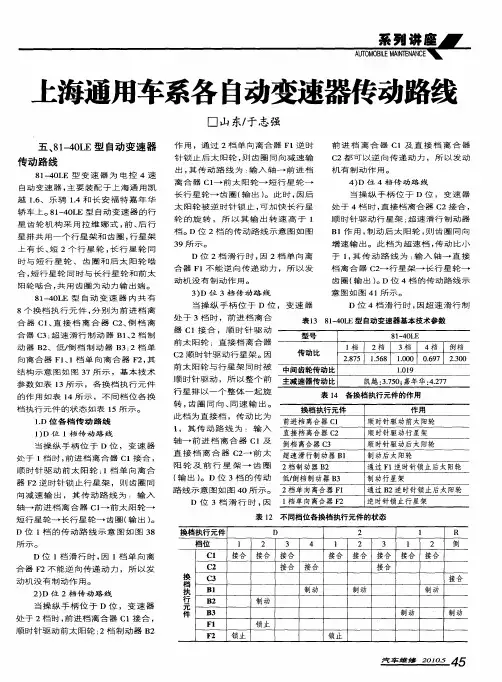

上海通用车系各自动变速器传动路线
８个 换 档 执 行 元 件 ， 别 为 前 进 档 离 分 合 器 Ｃ１ 直 接 档 离 合 器 Ｃ 、 档 离 、 ２倒
合 器 Ｃ 超 速 滑 行 制 动 器 Ｂ１ ２档 制 ３： 、 动 器 Ｂ 、 低 ／ 档 制 动 器 Ｂ３ ２档 单 ２ 倒 ：
当 操 纵 手 柄 位 于 Ｄ 位 ，变 速 器
转 ， 圈同向、 速输 出。 齿 同
Ｄ位 ４档 滑 行 时 ， 超 速 滑 行 制 因
表 １ ８ － ０ Ｅ型 自动变速器基本技术参数 ３ １４ Ｌ
型 号 ８－ ０ Ｅ １４ Ｌ
传 动 比
１ 档
２档
３档 １ １ ．９ ０
４档 倒 档
向 离 合 器 Ｆ１ １档 单 向 离 合 器 Ｆ 其 、 ２，
意 图 如 图 ４１所 示 。
Ｄ 位 ２档 滑 行 时 ， ２档 单 向 离 因
合 器 Ｆｌ不 能 逆 向 传 递 动 力 ， 所 以 发
阳轮 啮合 ， 用 齿圈为 动 力输 出端 。 共 ８ — ０ Ｅ 型 自 动 变 速 器 内 共 有 １ ４Ｌ
动机 没有 制动作 用。
３ Ｄ位 ３档 传 动 路 线 ）
当操 纵 手 柄 位 于 ２位 ， 速 器 处 变
发 动机有 制动作 用。
２２位 各 档 传 动 路 线 ．
于 ２档 时 ， 进 档 离 合 器 Ｃ１接 合 ， 前 顺
时 针 驱 动 前 太 阳 轮 ； 速 滑 行 制 动 器 超
４ ６ 汽车维修 ２１． ０ｏ ５
上海通用车系各 自动变速器传动路线
口 山 东／ 志 强 于
五 、ｌ４Ｌ ８ 一 ０ Ｅ型 自动变 速器
传 动 路 线
８ — ０ Ｅ型 变 速 器 为 电 控 ４速 １４ Ｌ 自动 变 速 器 ， 要 装 配 于 上 海 通 用 凯 主
汽车传动系统——变速器和同步器图解
汽车传动系统——变速器和同步器图解三轴五当变速器传动简图1-输入轴2-轴承3-接合齿圈4-同步环5-输出轴6-中间轴7-接合套8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
两轴五当变速器传动简图1-输入轴2-接合套3-里程表齿轮4-同步环5-半轴6-主减速器被动齿轮7-差速器壳8-半轴齿轮9-行星齿轮10、11-输出轴12-主减速器主动齿轮13-花键毂与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。
同步器有常压式，惯性式和自行增力式等种类。
这里仅介绍目前广泛采用的惯性式同步器。
惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。
惯性同步器按结构又分为锁环式和锁销式两种。
其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。
花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。
在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。
锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮1，4及花键毂7上的外花键齿均相同。
在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。
锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。
三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。
在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。
滑块2的两端伸入锁环9和5的三个缺口12中。
只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。
前置发动机后轮驱动汽车变速器的外操纵机构1-变速器壳体2-变速连动杆3-变速杆一般前置发动机后轮驱动汽车的变速器距离驾驶员座位较近，换档杆等外操纵机构多集中安装在变速器箱盖上，结构简单、操纵容易并且准确。
手动变速器传动原理
第二节手动变速器的变速传动机构结合挂图、教具演示变速传动机构主要由一系列相互啮合的齿轮副及其支承轴以及壳体组成，其主要作用是改变发动机曲轴输出的转速、转矩和转动方向。
下面分别介绍三轴式和二轴式变速器的结构和工作原理。
一、三轴式变速器三轴式变速器广泛用于发动机前置、后轮驱动的汽车上，其特点是传动比的范围大；具有直接档，使传动效率提高。
其变速传动机构包括壳体、第一轴(输入轴)、第二轴(输出轴)、中间轴、倒档轴、各档齿轮和轴承等。
1、基本结构图4-4所示为解放CAl092型汽车六档变速器的结构图，它有三根轴：第一轴1、中间轴20和第二轴26，其传动机构示意图如图4-5所示。
①第一轴1为输入轴，前端用向心球轴承支承在曲轴后端的中心孔内，后端则利用圆柱滚子轴承在变速器壳体上，并进行轴向定位。
第一轴前面花键部分安装离合器的从动盘，以接受发动机的动力。
后端的齿轮2与轴制成一体，与中间轴上的齿轮38构成一对常啮合齿轮，将动力传递给中间轴，作为变速器各档(除直接档)的第一级齿轮传动。
②中间轴30的两端均由圆柱滚子轴承支承在壳体上、轴上的所有齿轮都与之固定。
除齿轮38外，中间轴上的其他齿轮都为主动齿轮，与第二轴上相应的齿轮啮合，构成变速器各档的二级齿轮传动。
③第二轴26为变速器的输出轴，其后端通过凸缘43与万向传动装置相连，将动力输出，其前端轴颈用滚针轴承支承在第一轴后端的轴承孑L内，后端轴颈则由圆柱滚子轴承支承在壳体后壁的轴承孑L内。
后端轴承外圈也装有弹性挡圈，对第二轴进行轴向定位。
第二轴上的各档齿轮都通过衬套或滚针轴承空套在轴上，与中间轴上的各档齿轮均为常啮合。
为了使这些空套的齿轮与第二轴联接起来传递动力，在各齿轮的一侧均制有接合齿圈，并在第二轴相应的位置装有花键毂和接合套(或同步器)等到换档机构，为了防止各档齿轮的轴向移动，在第二轴与齿轮端面之间装有卡环对齿轮进行轴向定位。
另外，第二轴后轴承盖内还装有车速里程表驱动蜗杆42及蜗轮。
辛普森式四档行星齿轮机构的传动路线分析
这种四档变速器是在不改变原辛普森式三档行星齿轮变速器的主要结构和大部分零部件的情况下，另外再增加一个单排行星齿轮机构和相应的换档执行元件来产生超速档。
这个单排行星齿轮机构称为超速行星排，它装在行星齿轮变速器的前端，如图9．16所示。
其行星架是主动件，与变速器输入轴连接；齿圈则作为被动件，与后面的双排辛普森行星齿轮机构连接。
超速行星排的工作由直接多片离合器CO和超速制动器BO来控制，直接多片离合器CO用于将超速行星排的太阳轮和行星架连接，超速排的制动器BO用于固定超速行星排的太阳轮。
根据行星齿轮变速器的变速原理，当制动器BO放松、直接多片离合器CO接合时，超速行星排处于直接传动状态，其传动比为1。
当超速制动器BO制动、直接离合器CO放松时，超速行星排处于增速传动状态，其传动比小于1。
l）l档把预选杆置于D位置，C2后多片离合器作用把输入动力传给前齿圈，F1单向离合器作用，使后行星架固定不动。
辛普森1档的动力流分析比较困难，因为在该档位前后行星排可通过两个构件相互间连接。
其输入动力经C2后多片离合器传给前齿圈，使其顺时针旋转。
前齿圈又带动前行星轮顺时针转动，由于前行星轮既可带动前行星架顺时针转动（输出轴的转动），又可带动太阳轮边时针转动，因此前齿圈的转速通过前行星轮被分解成两条传动路线，其中前星行架和太阳轮的转动方向比较明确，但前行星架和太阳轮转速如何分配呢？由于后排行星架被FI单向离合器固定，因此后排行星齿轮机构具有确定传动比，且是减速机构，另外后排行星齿轮机构通过后齿圈输出，它的输出转速和转动方向应该和前行星架保持一致，因为前行星架和后齿圈为同一构件。
根据这两个条件，就可以确定前行星架和太阳轮之间的转速分配，显然太阳轮的转速比前行星架快得多。
太阳轮逆时针的旋转带动后行星轮顺时针转动，行星轮再带动后齿圈顺时针转动，由于后齿圈顺时针转动时，会给后行星架施加一个逆时针的力矩，通过F1单向离合器将后行星架固定。
汽车传动系原理范文
汽车传动系原理范文离合器是汽车传动系统的起始点，它连接发动机和变速器。
当驾驶员踩下离合器踏板时，离合器断开发动机和变速器之间的连接，使发动机不再向车轮输送动力。
变速器将发动机输出的动力转换为适合车速和驾驶条件的扭矩输出。
主要有手动变速器和自动变速器两种类型。
手动变速器通过手动操纵换挡杆来改变不同齿轮的啮合状态，从而改变扭矩输出。
自动变速器则根据车速和发动机负载自动选择最佳的挡位。
传动轴是将变速器输出的动力传递到车轮的部分。
通常汽车传动轴有前驱、后驱和四驱三种形式。
前驱车的传动轴将动力从发动机传递到前轮，后驱车的传动轴将动力传递到后轮，而四驱车的传动轴则将动力传递到四个车轮。
差速器是位于传动轴和车轮之间的装置，主要用于解决转弯时内外轮速度差异的问题。
差速器允许两个车轮以不同的速度旋转，从而提高车辆的转向稳定性。
主动齿轮通常是连接发动机的输出齿轮，其大小决定了扭矩的输出。
而从动齿轮则通过齿轮啮合方式与主动齿轮连接，从而转动车轮。
通过改变主动齿轮和从动齿轮的齿数比例，汽车可以实现不同的传动比，从而达到不同的车速和动力输出。
传动系统中的齿轮通常采用齿轮啮合原理传递转矩。
齿轮啮合时，齿轮的齿数和模数决定了传递转矩的大小，而齿轮的直径则决定了车速。
通过组合不同齿轮的大小和数量，可以实现多个传动比，以适应不同的驾驶条件和要求。
在汽车行驶过程中，驾驶员可以通过手动变速器或自动变速器来选择合适的挡位，从而调整扭矩输出和车速。
低挡位可以提供更大的扭矩输出，适用于起步和爬坡等工况，而高挡位则可以提供更高的车速和燃油经济性。
总之，汽车传动系统是将发动机的动力传递到车轮并实现车辆驱动的重要装置。
其工作原理主要通过变速器和不同齿轮间的齿轮啮合来改变扭矩输出和车速。
合理的传动系统设计和工作原理可以提高汽车的性能和燃油经济性，提供更好的驾驶体验。
装载机用定轴式变速器典型齿轮传动路线介绍
产·结品!构Ｐｒｏｄｕｃｔｓａｎｄｓｔｒｕｃｔｕｒｅｓ４使用效果使用中发现，经加热装置加热后的路面，其路表温度比改进前提高了７０℃左右，路表以下４ｃｍ处的温度较以往也提升了２５℃左右。
铣刨层表面呈现“黑亮”状态的路段有所增加，一定程度上提高了整个再生层与铣刨层之间的热黏接性。
再生混合料的最高摊铺温度也达到了１３０℃。
但是，由于施工路段的不同，摊铺温度波动性较大，受原路面油石比、湿度以及铣刨深度影响颇多。
另外，施工结束后，对不同路段进行钻芯取样，发现再生层与铣刨层黏接较为牢固，且芯样断层现象较以往有所减少。
５结束语金属纤维加热技术，在就地热再生设备上的应用尚属首例，解决了就地热再生施工的三方面问题：再生混合料温度、再生层和铣刨层的热黏接性、纵向热接缝的质量。
这种加热技术所产生的红外线辐射效率高，穿透力强，不易将路表烤焦，抗风能力可达５～６级，比国内其它类型的红外线发生器性能更为优越。
另外，在我国高速公路小型养护工程中，应用这种加热技术于路面的灌缝修补和坑槽修补也是比较适宜的。
参考文献［１］ＳＩＨＲ－１０００金属纤维毡加热装置使用说明书［Ｒ］．广州市新力金属有限公司，２００５．［２］ＨＯＴ－ＩＮ－ＰＬＡＣＥＲＥＣＹＣＬＩＮＧＰＲＯＣＥＤＵＲＥ［Ｒ］．ＫＡＬＯＴＴＩＫＯＮＥＯＹ，２００２．通信地址：江苏淮安江苏高速公路工程养护有限公司（２２３００１）（收稿日期：２００５－１２－３０）!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!"摘要：列出几种典型的装载机用定轴式变速器的齿轮传动形式，介绍各种变速器的组成及特点，说明了换挡元件结合方式及相应挡位的动力传递过程。
关键词：装载机定轴式变速器齿轮传动定轴式变速器由于其结构简单、可靠性高、容易制造和维修的优势，在近年来已获得了越来越多装载机生产厂家的认可。
变速器传动路线文档
二、三轴式变速器的变速传动机构三轴式变速器用于发动机前置后轮驱动的汽车。
下面以东风EQ1092中型货车的变速器为例进行介绍，其结构简图如图3－18所示，有三根主要的传动轴，一轴、二轴和中间轴，所以称为三轴式变速器。
另外还有倒档轴。
图3－18 东风EQ1092中型货车的三轴式变速器l－一轴 2－—轴常啮合齿轮 3－—轴常啮合齿轮接合齿圈 4、9－接合套；5－四档齿轮接合齿圈 6－二轴四档齿轮 7－二轴三档齿轮 8－三档齿轮接合齿圈 10－二档齿轮接合齿圈 11－二轴二档齿轮 12－二轴一、倒档直齿滑动齿轮 13－变速器壳体 14－二轴 15－中间轴 16－倒档轴 17、19－倒档中间齿轮 18－中间轴一、倒档齿轮 20－中间轴二档齿轮 21－中间轴三档齿轮 22－中间轴四档齿轮 23－中间轴常啮合齿轮 24、25－花键毂 26－一轴轴承盖 27－回油螺纹该变速器为五档变速器，各档传动情况如下：(1)空档二轴上的各接合套、传动齿轮均处于中间空转的位置，动力不传给第二轴。
(2)一档前移一倒档直齿滑动齿轮12与中间轴一档齿轮18啮合。
动力经一轴齿轮2、中间轴常啮合齿轮23、中间轴齿轮18、二轴一倒档齿轮12，传到第二轴使其顺时针旋转(与第一轴同向)。
(3)二档后移接合套9与二轴二档齿轮11的接合齿圈10啮合。
动力经齿轮2、23、20、11、10、9、24，传到二轴使其顺时针旋转。
(4)三档前移接合套9与二轴三档齿轮7的接合齿圈8啮合。
动力经齿轮2、23、21、7、8、9、24，传到二轴使其顺时针旋转。
(5)四档后移接合套4与二轴四档齿轮6的接合齿圈5啮合。
动力经齿轮2、23、22、6、5接、4、25，传到二轴使其顺时针旋转。
(6)五档前移接合套4与一轴常啮合齿轮2的接合齿圈3啮合。
动力直接由一轴、2、3、4、25，传到二轴，传动比为1。
由于二轴的转速与一轴相同，故此档称为直接档。
(7)倒档后移二轴上的一、倒档直齿滑动齿轮12与倒档齿轮17啮合。
变速器传动机构
变速器的变速传动机构
一、有级式变速器变速传动机构的组成、工作原理和常见的换档方式
1．变速传动机构的组成
变速传动机构主要由齿轮、轴及变速器壳体等零部件组成。
2．变速传动机构的工作原理
（1）利用不同齿数的齿轮对相互啮合，以改变变速器的传动比；
（2）通过增加齿轮传动的对数，以实现倒档。
前进档时，动力由第一轴直接传给第二轴，只经过一对齿轮传动，两轴转动方向相反。
倒档时，动力由第一轴传给倒档轴、再由倒档轴传给第二轴，经过两对齿轮传动，第一轴与第二轴转动方向相同。
3．常见的换档方式
（1）利用滑动齿轮换档
（2）利用接合套换档
（3）利用同步器换档
二、两轴式变速器
两轴式变速器变速传动机构主要由第一轴（即动力输入轴）、第二轴（即动力输出轴）、倒档轴、各
档齿轮及变速器壳体所构成。
两轴是指汽车前进时，传递动力的轴只有第一轴和第二轴。
大部分轿车都采用两轴式变速器。
三、三轴式变速器
三轴是指汽车前进时，传递动力的轴有第一轴、中间轴和第二轴，直接档除外。
四、防止自动跳档的措施
利用接合套换档的变速器，由于接合套与齿圈的接合长度较短，同时汽车行驶时需要经常换档，频繁拨动接合套将使齿端发生磨损。
汽车行驶中可能会因振动等原因造成接合套与齿圈脱离啮合，即发生自动
跳档。
通过以下结构措施可以防止自动跳档。
（1）接合套和接合齿圈的齿端制成倒斜面
（2）花键毂齿端的齿厚切薄
（3）接合套的齿端制成凸肩
五、组合式变速传动机构
组合式变速传动机构的特点是由主变速器和副变速器组合（串联）而成。
自动变速器动力传递路线分析
自动变速器动力传递路线分析(一)2007/4/12/09:55 来源：汽修之家一.自动变速器动力传递概述自动变速器由液力元件、变速机构、控制系统、主传动部件等几大部分组成。
变速机构可分为固定平行轴式、行星齿轮式和金属带式无级自动变速器（CVT）三种。
我国在用的车辆中，大多数自动变速器都采用行星齿轮式变速机构，这也是本文重点分析的对象。
行星齿轮机构一般由2个或2个以上行星齿轮组按不同的组合方式构成，其作用是通过对不同部件的驱动或制动，产生不同速比的前进挡、倒挡和空挡。
换挡执行元件的作用是约束行星齿轮机构的某些构件，包括固定并使其转速为0，或连接某部件使其按某一规定转速旋转。
通过适当选择行星齿轮机构被约束的基本元件和约束方式，就可以得到不同的传动比，形成不同的挡位。
换挡执行元件包括离合器、制动器和单向离合器3种不同的元件，离合器的作用是连接或驱动，以将变速机构的输入轴（主动部件）与行星齿轮机构的某个部件（被动部件）连接在一起，实现动力传递。
制动器的作用是固定行星齿轮机构中的某基本元件，它工作时将被制动元件与变速器壳体连接在一起，使其固定不能转动。
单向离合器具有单向锁止的特点，当与之相连接的元件的旋转趋势使其受力方向与锁止方向相同时，该元件被固定（制动）或连接（驱动）；当受力方向与锁止方向相反时，该元件被释放（脱离连接）。
由此可见，单向离合器在不同的状态下具有与离合器、制动器相同的作用。
由以上介绍可知，掌握不同组合行星齿轮机构的运动规律是自动变速器故障诊断的基础。
二.单排单级行星齿轮机构1．单排单级行星齿轮机构的传动比最简单的行星齿轮机构由一个太阳轮、一个内齿圈和一个行星架组成，我们称之为一个单排单级行星排，如图1所示。
由于单排行星齿轮机构具有两个自由度，为了获得固定的传动比，需将太阳轮、齿圈或行星架三者之一制动（转速为0）或约束（以某一固定的转速旋转），以获得我们所需的传动比；如果将三者中的任何两个连接为一体，则整个行星齿轮机构以同一速度旋转。
自动变速器动力传递路线分析
自动变速器动力传递路线分析（一）基本单级和双级行星齿轮机构传动分析内容简介：自动变速器的齿轮机构多数为行星齿轮机构，由两个到三个行星排，利用多个离合器和制动器，实现某些元件作为输入，制动某些元件，组合出不同的传动比，从而实现换档过程。
而行星齿轮机构因为有齿轮的公转和自转，配合不同行星排组合、不同离合器和制动器组合，传动过程复杂。
本站文章来源于汽车维修与保养、汽车维修技师等杂志发表的自动变速器传动路线原理，其中加入了本站站长对自动变速器的理解和认知！自动变速器液力变矩器、齿轮变速机构、液压控制系统和电子控制系统组成。
其中齿轮变速机构分为固定平行轴式和行星齿轮式两种。
除本田自动变速器采用固定平行轴式外，多数自动变速器齿轮变速机构采用行星齿轮式。
行星齿轮机构利用两个到三个行星排，配合多个离合器、制动器和单身离合器，组合出不同的传动比，从而实现换档过程。
行星齿轮机构可分为单级行星齿轮机构和双级行星齿轮机构。
一单排单级行星齿轮机构的传动规律分析：最简单的行星齿轮机构由一个太阳轮、一个内齿圈和一个行星架和多个行星齿轮组成，但是用于传递动力的有太阳轮、齿圈和行星架，也就是说，行星齿轮机构的三个构件是太阳轮、齿圈和行星架。
结构如图所示：1－太阳轮；2－行星齿轮；3－齿圈；4－行星架单级行星齿轮机构图1 单级行星齿轮机构太阳轮、齿圈和行星架齿数的规律在单级行星齿轮机构中，太阳轮和齿圈的齿数是可以数出来的，而行星架的齿数是多少呢？其中的原理计算我不写了，写了相信也没有人看的，我就直接说结论吧：行星架的齿数＝太阳轮齿数＋齿圈的齿数；也说是说行星架齿数＞行星架齿数＞太阳轮齿数。
2 单级行星齿轮机构太阳轮、齿齿圈和行星架运动方向规律总结想想，如果让太阳轮顺转，将带动行星齿轮绕行星齿轮轴逆转，若此时将行星架固定不动，行星齿轮的逆转将带动齿圈逆转。
也就是说，若将行星架固定，太阳轮和齿圈的运动方向相反。
还是太阳轮顺转带动行星齿轮绕行星齿轮轴逆转。
自动变速器(毕业设计)
大众01M型自动变速器拆装台架的设计职业技术教育学院汽车维修工程教育沈维东（06520140）指导老师：董颖（副教授）摘要：变速器作为汽车动力传动系统的重要组成部分，对汽车的动力性、驾驶舒适性及油耗都具有重要的作用。
自动变速器运用计算机和电子控制技术实现汽车的自动变速，降低驾驶者的劳动强度，提高行车的安全性。
大众公司生产的01M型自动变速器采用计算机“模糊逻辑”控制技术，机械结构先进，采用横置安装，具有4个前进档，主要由液力元件、控制机构、变速机构、主传动机构、壳体及相关部件组成，性能优良，用于捷达都市先锋(5V机)和捷达海风之旅(2V机)，原装帕萨特轿车也装有01M型自动变速器。
关键词：大众01M自动变速器；结构组成；工作原理；拆装工艺；台架；设计Removable mass 01M AutomaticTransmission Design benchName：Weidong Shen Director：Ying Dong (Dept.of Science &Engineering，Zhejiang Normal University ，993 No.29) Abstract：Transmission as the automotive power train of an important part of the car's power, driving comfort and fuel economy have an important role. Automatic transmission use of computers and electronic control technology to achieve the car automatic transmission, decrease the driver's labor intensity and improve traffic safety.V olkswagen Automatic Transmission 01M produced by computer "fuzzy logic" control technology, advanced mechanical structure, using tap installation, with four forward gears, mainly by the hydraulic components, control mechanism, speed change mechanism, the main transmission mechanism, the shell and composition of associated components, excellent performance, for Jetta City Pioneer (5V machine) and Jie Dahai Wind Tour (2V machine), original Passat sedan equipped with 01M Automatic Transmission.Key Words：Mass 01M automatic transmission; structural composition; working principle; disassembly process; bench; design1 引言变速器做为传动系统的心脏，主要任务是传递动力，改变汽车的传动比，扩大驱动车轮转矩和转速的范围，使车辆适应各种变化的行驶工况，同时使发动机在理想的工况下工作；在发动机转矩方向不变的前提下，实现汽车的倒退行驶；实现空挡，中断发动机传递给车轮的动力，使发动机能够起动、怠速。
二档、四档传递路线
1、二档、四档传动路线动力由超速行星齿轮排的行星架（输入轴与超速行星齿轮排的行星架连接）输入，C0和F0工作，将超速排行星架和太阳轮连为一体，由超速排齿圈输出，超速排实现直接传动。
此时，动力由中间轴经前进离合器C1 和前齿圈连接，同时前后太阳轮组件被2档制动器B2通过单向离合器F1单向固定。
发动机动力经液力变矩器和行星齿轮变速器的超速排直接传动到C1离合器，再传给前齿圈，使之朝顺时针方向转动。
由于太阳轮转速为0，因此前行星轮在前齿圈的驱动下一方向朝顺时针方向自转，另一方面朝顺时针方向做公转，同时带动前行星架及输出轴朝顺时针方向转动。
此时后行星排处于自由状态，后行星轮在齿圈的驱动下朝顺时针方向一边自转一边公转，带动后行星架朝顺时针方向空转。
由此可知，2档时发动机的动力是全部经前行星排传至输出轴。
4档为超速档，当4档工作时，C0释放，F0自动脱开，B0接合，将超速排太阳轮固定，行星架输入。
太阳轮固定，齿圈输出，齿圈的转速大于行星架的输入转速，实现超速传动。
此时前进离合器C1和倒档及高档离合器C2同时接合，把输入轴与前齿圈及前太阳轮组件连接为一个整体。
由于这时前行星排中有两个基本元件互相连接，从而使前行星排固定地连接成一体而旋转，输入轴的动力通过前行星排直接传给输出轴，其传动比等于1，即为直接档，此时后行星排处于自由状态，后行星轮在后齿圈的驱动下向顺时针方向一边自转一边公转，带动后行星架朝顺时针方向空转。
在3档和4档状态下的行星齿轮变速器具有反向传递动力的能力，在汽车滑行时能实现发动机制动。
2、油压试验油压试验的目的是：自动变速器的执行器主要由液压控制系统来控制，系统压力测试是方便有效的诊断方式。
在自动变速器中，油压系统内的传递路径及压力变化，都无法通过目视得出判断。
通过油压测试可以诊断液压系统的故障，还可以进一步验证路试的诊断结果。
为了方便测试油压，汽车制造厂一般都留有多个压力测试孔，在维修数据中会以图形和文字方式给出。
捷达五档手动变速器动力传递路线
z16 z11
32 11
1 .0 3 2
i5
z15 z12
34 40
0 .8 5 0
iR
z19 z R z精品 R z 7
z19 z7
38 12
3 .1 6 7
3.2.1 三轴式变速传动机构
以东风EQ1092型汽车变速器为例介绍三轴式变速器结构
3.2.1.1 基本结构
图3-4 EQ1092型汽车五精挡品变速器变速传动示意图
3.2.1 三轴式变速传动机构
3.2.1.2 各挡传动路线及传动比
一挡传动比为 i1
z23z12 z2z18
42437.31 1913
z 7 1 2 z19 38 z8 18
z9 27
z11 11
z12 40
z15 341档 z17 37i1 z4 z6
38 11
3 .4 5 5
i2
z18 z8
35 18
1 .9 4 4
i3
z17 z9
37 27
1 .3 7 0
捷达王轿车五挡变速器各 挡传动比依次为
i4
图3-16 捷达王轿车五挡变速器结精品构图
倒档
5档
4档 3档 2精品档
1档
1档
1、2档结
合套右移
精品
2档
1、2档结 合套左移
精品
3档
3、4档结
合套右移
精品
4档
3、4档结 合套左移
精品
5档结合套 右移
5档
精品
倒档中间 轴齿轮
倒档
精品
5档
倒档
4档 3档 2精品档
z 4 3 8 z16 32 z 6 1 1 z18 35
变速器传动机构布置方案分析
变速器传动机构布置方案分析变速器传动机构有两种分类方法。
根据前进挡数的不同，有三，四，五和多挡变速器。
根据轴的形式不同，分为固定轴式和旋转轴式（常配合行星齿轮传动）两类。
固定轴式又分为两轴式，中间轴式，双中间轴式变速器。
变速器传动机构有两种分类方法。
根据前进挡数的不同，有三，四，五和多挡变速器。
根据轴的形式不同，分为固定轴式和旋转轴式（常配合行星齿轮传动）两类。
固定轴式又分为两轴式，中间轴式，双中间轴式变速器。
固定轴式应用广泛，其中两轴式变速器多用于发动机前置前轮驱动的汽车上，中间轴式变速器多用于发动机前置后轮驱动的汽车上。
旋转轴式主要用于液力机械式变速器。
与中间轴式变速器比较，两轴式变速器有结构简单，轮廓尺寸小，布置方便，中间挡位传动效率高和噪声低等优点。
因两轴式变速器不能设置直接挡，所以在高档工作时齿轮和轴承均承载，不仅工作噪声增大，且易损坏。
此外，受结构限制，两轴式变速器的一挡速比不可能设计得很大。
图3-1示出用在发动机前置前轮驱动轿车的两轴式变速器传动方案。
其特点是：变速器输出轴与主减速器主动齿轮做成一体，发动机纵置时，主减速器采用弧齿锥齿轮或双曲面齿轮，发动机横置时则采用圆柱齿轮；多数方案的倒档传动常用滑动齿轮，其他挡位均用常啮合齿轮传动。
图3-1F中的倒挡齿轮为常啮合齿轮，并用同步器换挡；同步器多数装在输出轴上，这是因为一挡主动齿轮尺寸小，同步器装在输入轴上有困难，而高档同步器可以装在输入轴的后端，见图3- 1D，E；图3-1D所示方案的变速器有辅助支承,用来提高轴的刚度，减少齿轮磨损和降低工作噪声。
图3-1F所示方案为五挡全同步器式变速器，以此为基础，只要将五挡齿轮用尺寸相当的隔套替代，即可改变为四挡变速器，从而形成一个系列产品。
图3-2，图3-3，图3-4分别示出了几种中间轴式四，五，六挡变速器传动方案。
它们的共同特点是：变速器第一轴和第二轴的轴线在同一直线上，经啮合套将它们连接得到直接挡。
