自由基聚合反应

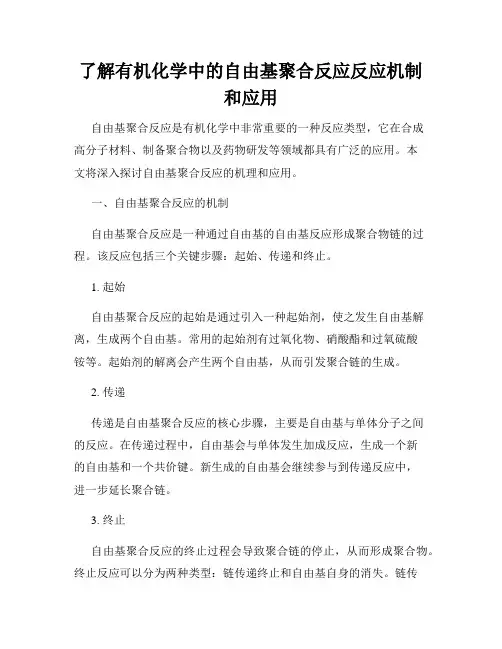

了解有机化学中的自由基聚合反应反应机制和应用
了解有机化学中的自由基聚合反应反应机制和应用自由基聚合反应是有机化学中非常重要的一种反应类型，它在合成高分子材料、制备聚合物以及药物研发等领域都具有广泛的应用。
本文将深入探讨自由基聚合反应的机理和应用。
一、自由基聚合反应的机制自由基聚合反应是一种通过自由基的自由基反应形成聚合物链的过程。
该反应包括三个关键步骤：起始、传递和终止。
1. 起始自由基聚合反应的起始是通过引入一种起始剂，使之发生自由基解离，生成两个自由基。
常用的起始剂有过氧化物、硝酸酯和过氧硫酸铵等。
起始剂的解离会产生两个自由基，从而引发聚合链的生成。
2. 传递传递是自由基聚合反应的核心步骤，主要是自由基与单体分子之间的反应。
在传递过程中，自由基会与单体发生加成反应，生成一个新的自由基和一个共价键。
新生成的自由基会继续参与到传递反应中，进一步延长聚合链。
3. 终止自由基聚合反应的终止过程会导致聚合链的停止，从而形成聚合物。
终止反应可以分为两种类型：链传递终止和自由基自身的消失。
链传递终止是指两个自由基之间的反应，例如两个聚合链相遇并发生反应。
自由基自身的消失则是指自由基与其他物质发生反应或自由基的自发消失。
二、自由基聚合反应的应用自由基聚合反应的机理和特点使其在许多领域中得到广泛应用。
1. 聚合物合成自由基聚合反应是合成聚合物的主要方法之一。
通过选择不同的单体和起始剂，可以合成出具有不同结构和性能的聚合物。
聚合物的种类包括聚乙烯、聚苯乙烯、聚丙烯等广泛应用的工程塑料。
2. 化学药品合成自由基聚合反应在药物合成过程中也起到重要作用。
许多药物合成的关键步骤利用了自由基聚合反应的特点，通过选择不同的单体和反应条件，实现对目标化合物的构建。
3. 材料科学自由基聚合反应在材料科学领域有丰富的应用。
通过控制反应条件和单体的选择，可以制备出具有特定结构和性能的高分子材料，如塑料、橡胶和纤维。
4. 生物医学工程自由基聚合反应在生物医学工程领域中也得到广泛应用。
第六章 自由基聚合反应
性也有差别，因此共聚物组成与单体配料组成往 往不同。在用动力学法推导共聚物组成方程时， 须作下列假定： (1)自由基活性与链长无关，即各步反应的速率 常数不随自由基(即链长)而变化； (2)前末端(倒数第二)单元结构对自由基活性无影 响，即自由基活性仅决定于末端单元结构； (3)无解聚反应，即不可逆聚合； (4)共聚物聚合度很大，引发和终止对共聚物组 成无影响； (5)稳态假定。要求自由基总浓度和两种自由基 浓度都不变，除引发速率与终止速率相等外，还 要求M1· 和M2· 两自由基相互转变的速率相等。
或其他原子的终止反应则称为歧化终止。 歧化终止结果，聚合度与链自由基中单 元数相同
每个大分子只有一端为引发剂残基，另一端为饱 和或不饱和，两者各半。根据上述特征，应用含有标 记原子的引发剂，可以求出偶合终止和歧化终止的比 例。
链终止的特征
链终止活化能很低，只有8~21kJ／mol，
甚至为零。因此终止速率常数极高 (106~108/mol· s)，但双基终止受扩散控制。 单体浓度(1~10mol/l)远大于自由基浓度 (10-7~10-9 mol/l)，因此链增长速度远大于 链终止速度。
2 诱导分解
诱导分解实际上是自由基向引发剂的转
移反应。 转移结果，原来自由基终止成 稳定分子，另产生一新自由基。自由基 数并无增减，徒然消耗一引发剂分子， 从而使引发剂效率降低。例如
偶氮二异丁腈一般无诱导分解。 丙烯腈、苯乙烯等活性较高的单体，能迅速与引 发剂作用，引发效率较高．而醋酸乙烯脂等低活性 单体引发效率低。
对于具有比较活泼氢原子或卤原子的溶剂，
链转移常数一般较大，如异丙苯>乙苯>甲苯 >苯，四氯化碳和四溴化碳Cs值更大，表明 C—C1、C—Br链合较弱，更易链转移。 大分子转移
自由基聚合反应的概念(一)
自由基聚合反应的概念(一)自由基聚合反应的概念自由基聚合反应是有机化学中一种重要的化学反应类型，广泛应用于合成高分子化合物和聚合物材料。
本文将简要介绍自由基聚合反应的相关概念及其内容。
概念自由基聚合反应是一种通过自由基的反应来构建化学键的反应过程。
它通常包括三个主要步骤：引发、传递和终止。
引发步骤生成自由基，传递步骤将自由基转移给其他分子以延长聚合链，而终止步骤会停止聚合链的延长。
相关内容1. 引发步骤引发步骤通常需要外部能量源，如热量、光线或电子束。
能量源会引发反应物中的某个化学键断裂，生成自由基。
这些自由基具有高度反应性，可以引发后续的自由基聚合反应。
2. 传递步骤传递步骤是自由基聚合反应的核心步骤。
在该步骤中，自由基与反应物中的另一个分子发生反应，将自身的自由基转移给该分子，并与其形成新的化学键。
这个过程会延长聚合链并生成一个新的自由基，以供后续传递反应继续进行。
3. 终止步骤终止步骤是自由基聚合反应的最后一步。
在这个步骤中，自由基的反应被其他分子中的自由基或非自由基物质所终止。
终止步骤可以通过多种方式进行，如两个自由基结合、自由基与非自由基物质反应等。
这些终止反应会停止聚合链的延长。
4. 应用领域自由基聚合反应广泛应用于合成高分子化合物和聚合物材料。
例如，聚乙烯、聚丙烯和聚苯乙烯等常见的塑料材料都是通过自由基聚合反应合成得到的。
此外，自由基聚合反应还可以应用于有机合成、涂料、粘合剂、橡胶等领域。
总结自由基聚合反应是一种重要的化学反应类型，通过引发、传递和终止三个步骤来构建化学键。
它在合成高分子化合物和聚合物材料中有广泛的应用。
对于理解和掌握自由基聚合反应的概念及相关内容，有助于进一步应用和开发相关领域的技术和材料。
自由基聚合反应
自由基聚合反应自由基聚合反应是一种重要的有机化学反应，它是指在自由基作用下，单体分子之间发生的聚合反应。
这种反应在有机合成、高分子化学、生物化学等领域都有广泛的应用。
自由基聚合反应的基本原理是：在反应体系中加入引发剂，引发剂能够产生自由基，自由基与单体分子发生反应，形成新的自由基，这些自由基又与其他单体分子反应，形成更多的自由基，最终形成高分子化合物。
自由基聚合反应的引发剂有很多种，常见的有过氧化物、有机过氧化物、过硫酸铵等。
这些引发剂在反应体系中分解，产生自由基，引发聚合反应。
自由基聚合反应的反应速度很快，反应过程中会产生大量的热量，需要控制反应温度，避免反应失控。
自由基聚合反应的应用非常广泛，其中最重要的应用之一是高分子材料的制备。
高分子材料是一种重要的工业原料，广泛应用于塑料、橡胶、纤维等领域。
自由基聚合反应可以制备各种类型的高分子材料，如聚乙烯、聚丙烯、聚苯乙烯等。
自由基聚合反应还可以用于有机合成。
在有机合成中，自由基聚合反应可以用于制备各种有机化合物，如醇、醛、酮等。
自由基聚合反应的优点是反应条件温和，反应物易得，反应产物纯度高，是一种重要的有机合成方法。
自由基聚合反应还可以用于生物化学研究。
在生物化学研究中，自由基聚合反应可以用于制备各种生物大分子，如蛋白质、核酸等。
自由基聚合反应的优点是反应条件温和，反应产物纯度高，可以制备大量的生物大分子，为生物化学研究提供了重要的工具。
自由基聚合反应是一种重要的有机化学反应，具有广泛的应用前景。
在高分子材料制备、有机合成、生物化学研究等领域都有重要的应用。
随着科学技术的不断发展，自由基聚合反应的应用前景将会更加广阔。
自由基聚合反应的特征
详细描述
自由基聚合反应是一种常用的高分子合成方法，通过该反应可以制备出聚合物、合成纤 维、塑料等高分子材料。由于自由基聚合反应具有活性种易生成、聚合度高、聚合速率
快等特点，因此制备得到的高分子材料结构规整、性能优异，具有广泛的应用前景。
自由基聚合反应在合成功能性高分子材料中的应用
总结词
自由基聚合反应在合成功能性高分子材料中具有重要 作用，能够制备出具有特殊性能的高分子材料。
详细描述
功能性高分子材料是指具有特定功能的高分子材料， 如导电、发光、吸附、催化等。自由基聚合反应可以 通过引入功能性单体或对聚合物进行改性，制备出具 有特殊性能的高分子材料。例如，利用自由基聚合反 应可以制备出导电聚合物、发光聚合物、吸附剂、催 化剂等，这些高分子材料在电子、能源、环境等领域 具有广泛的应用价值。
自由基聚合反应在合成生物可降解高分子材料中的应用
要点一
总结词
要点二
详细描述
自由基聚合反应在合成生物可降解高分子材料中具有重要 意义，能够制备出对环境友好的高分子材料。
生物可降解高分子材料是指在一定的条件下可以被微生物 分解为小分子的高分子材料。自由基聚合反应可以通过合 成可降解的单体或对聚合物进行改性，制备出生物可降解 的高分子材料。这些高分子材料具有良好的环保性能，能 够减少对环境的污染，因此在包装、医疗、农业等领域具 有广泛的应用前景。
也会逐渐降低。
聚合速率受到多种因素 的影响，包括单体浓度 、引发剂浓度、温度、
压力等。
在实际应用中，可以通 过控制聚合条件来调节 聚合速率，以达到所需 的聚合物分子量和产量
。
03 自由基聚合反应的影响因 素

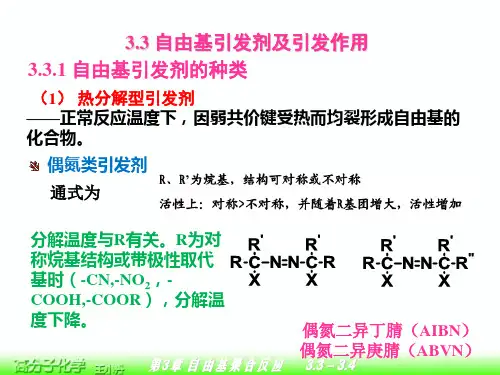

第3章自由基聚合反应
高分子化学
第3章 自由基聚合反应
3.3－3.4
3.3.3.2 引发剂效率
引发聚合的引发剂占引发剂分解和消耗总量的分率称为引发 剂效率（initiator efficiency），用f表示。 诱导分解（inducer decomposition） 诱导分解是指自由基向引发剂的转移反应。
f：一般为0.8，?过氧源自二异丙苯高分子化学第3章 自由基聚合反应
3.3－3.4
主要类型： 氢过氧化物：
如：特丁基过氧化氢（t-BHP）、异丙苯过氧化氢（CHP）
过氧化二烷基
如：过氧化二特丁基、过氧化二异丙苯
低活性
过氧化二酰基
如：BPO、过氧化十二酰（LPO）
过氧化酯类
如：过氧化特戊酸特丁酯（BPP）、过氧化苯甲酸特丁酯
Mx + ROOH
Mx OH + RO
过氧化物引发剂容易发生诱导分解，而偶氮类引发剂不 容易诱导分解。 诱导分解的结果：引发效率下降
高分子化学
第3章 自由基聚合反应
3.3－3.4
笼蔽效应（cage effect） 在溶液聚合反应中，浓度很低的引发剂分子被溶剂分子 包围，像处在笼子中一样。引发剂分解成初级自由基后，其 寿命非常短，只有10-11~10-9s，，必须及时扩散出溶剂笼子， 才能引发单体聚合。否则部分初级自由基来不及扩散就偶合 成稳定物质，使初级自由基浓度下降，致使引发效率降低。
3.3－3.4
向溶剂和链转移剂的转移反应也会使引发效率下降。 此外，引发剂、单体的种类、浓度、溶剂的种类、体系粘 度、反应方法、反应温度等都会影响引发效率。
表3-13 偶氮二异丁腈的引发效率（f）
单体 丙烯腈 苯乙烯 醋酸乙烯
f/% 约100 约80 68~82
自由基聚合的基元反应
自由基聚合的基元反应
自由基聚合是一种重要的聚合反应，大多数聚合物都是通过自由基聚合来得到。
在自由基聚合过程中，发生的基元反应包括以下几种。
1. 初始反应
自由基聚合的初始反应是指一个自由基引发另一个自由基的生成。
这个自由基可能来自光化学激发、热解或化学反应等各种方式。
例如，在光化学激发的反应中，紫外线可以引发单氯化乙烯分子的光解，生成两个氯自由基。
这两个自由基可以进一步反应，形成链式聚合反应。
2. 传递反应
传递反应是指自由基聚合中分子中的自由基与另一个分子中的自由基结合，形成新的自由基。
这种反应会导致聚合物的分子量不断增加，同时可以引起聚合物结构的复杂化。
例如，乙烯的自由基与另一个分子中的自由基结合，形成一个乙烯分子和一个新的自由基，这个自由基可以继续引发下一步反应。
3. 终止反应
终止反应是指两个自由基结合，消耗自由基并终止聚合反应。
聚合反
应的终止反应可以引起聚合物结构的不完整，表现为单体残留异构体、双键、杂环等。
例如，在聚合甲基丙烯酸甲酯的过程中，两个自由基结合，消耗自由基，并形成聚合物链的末端。
这种终止反应通常会导致聚合物分子量
的减小。
总的来说，自由基聚合的基元反应是自由基引发、传递和终止反应的
集合体。
这些反应构成了自由基聚合反应的基本机理。
对于聚合物的
合成和设计，深入理解这些反应机理是非常重要的。
自由基聚合反应
聚合总速率
2.自由基等活性假设。
即自由基的活性与链长无关，则
3.“稳态”假设。
即自由基的产生速率与自由基消失速率相等（ ），或体系内自由基浓度恒定不变（ ）
（聚合过程中无链转移，链终止方式仅为双基终止）
a、夺取其他分子上的氢原子，本身失去活性，同时产生新的自由基。
R·＋R′SH RH＋R′S·
b、自由基之间相互夺取原子，同时失去活性，形成一个饱和一个不饱和的化合物。
＋ ＋
(3)自由基的偶合反应→→偶合终止的基础
＋
(4)自由基的氧化还原反应→→氧化还原引发的基础。
Fe2+＋·OH Fe3+＋OH－
(5)自由基的消去反应(破碎反应)
引发剂：指容易分解产生自由基，并能引发单体使之聚合的物质。
1.引发剂的作用
①同于一般化学反应加的催化剂，加速反应速率。
②分解后的残基连接在大分子链末端，不能分离出来。
（一）引发剂的引发机理
分为两步：
第一步：引发剂分子I均裂，产生两个初级自由基R·
I 2R· —引发剂分解速率常数，S-1
第二步：初级自由基和单体M进行加成，形成单体自由基M·
第一章 自由基聚合反应
高聚物的形成反应，按反应机理不同分类
连锁聚合反应 自由基型聚合反应、离子型聚合反应、配位聚合反应。
两大类
逐步聚合反应 缩聚反应、开环逐步聚合反应、逐步加聚反应
第一节自由基聚合反应的特点及分类
1、自由基聚合反应：
指单体借助于光、热、辐射、引发剂等的作用，使单体分子活化为活性自由基，再与单体分子连锁聚合形成高聚物的化学反应。
（2）极性效应：吸电子基团常合自由基稳定，推电子基团使自由基活泼。
第六章 自由基聚合反应
铵(NH4)2S2O8 ，是这类引发剂的代表， 能溶于水，多用于乳液聚合和水溶液聚 合的场合。
分离产物SO4-.既是离子，又是自由
基．可称做离子自由基或自由基离于。
4．氧化—还原引发体系
许多氧化“还原反应”可以产生自由基,
用来引发聚合，这类引发剂称做氧化— 还原引发体系。这一体系的优点是活化 能较低(约40~60kJ／mol)，可在较低温度 (0~50 ℃)下引发聚合，而有较快的聚合 速度。体系组分可以是无机和有机化合 物，性质可以是水溶性和油溶性的，反 应机理是直接电荷转移或先形成中间络 合物。
链增长的立体结构
在链增长反应中，结构单元问的结合可能存在“头-尾”
和“头-头”或“尾-尾”两种形式
经实验证明主要以头—尾形成连接。原因有电子效应和
位阻效应。按头—尾形式连接时，取代基与独电子连在 同一碳原子上，苯基一类的取代基对自由基有共扼稳定 作用，加上相邻次甲基的超共扼效应，自由基得以稳定。 而按头-头形式连接时，无共扼效应．自由基比较不稳定。 对于共扼稳定较差的单体．如醋酸乙烯酌，会有一些 头—头形式连接出现。聚合温度升高时，头—头形式结 构将增多。另一方面，次甲基一端的空间位阻较小，有 利于头尾连接
一般在45~65 ℃下使用，其特点是分解均匀，
只形成一种自由基，无其他副反应；另一优点 是比较稳定，可以纯粹状态安全储存．但 80~90 ℃时也急剧分解。缺点是有一定毒性， 分解速率较低，属于低活性引发剂。 AIBN分解后形成的异丁腈(二甲基一氰基一 甲基)自由基是碳自由基，缺乏脱氢能力，因此 不能用作接枝聚合的引发剂。
(1)水溶性氧化-还原引发体系
这类体系的氧化剂有过氧化氢、过硫酸
3.2.3 自由基聚合反应机理
2 R CH2 CH CH2 n CH R CH2 CH n+1 CH CH2 R n+1
•
单取代乙烯单体聚合时以偶合终止为主。最常见 的 PS 和 PAN 是按照双基偶合方式终止。
表
单体
某些单体自由基的终止方式
聚合温度/℃ 偶合终止/％ 歧化终止/％ 100 100 81 53 40 32 15 92 68 85 8 ～100 47 60 0 0 19
苯乙烯 0～60 对氯苯乙烯 60、80 对甲氧基苯乙烯 60
80
甲基丙烯酸甲酯 0
25 60
丙烯腈 乙酸乙烯酯
40，60 90
自由基聚合的基元反应
•
自由基聚合反应一般包括三个基元反应：
链引发 链增长 链终止
• 自由基基元反应的特点：慢引发、快增长、
速终止，三者速率常数递增。
3.2.3 自由基聚合反应机理
1.链引发：形成单体自由基的反应 （1）引发剂 I 分解，形成初级自由基
I 2R
吸热反应，活化能 高，反应速率小
（2）初级自由基与单体加成,形成单体自由基
• • •
链终止活化能很低，终止速率常数极高。双基终 止受扩散控制。 链终止和链增长是一对竞争反应。 主要有两种类型: 双基终止：双基偶合终止；双基歧化终止 单分子终止：如链自由基被包藏在聚合物沉淀 中；活性链被反应器壁金属自由 电子终止；链转移终止。
3.2.3 自由基聚合反应机理
3.链终止——双基终止
R
+
CH 2
CHX
自由基聚合反应名词解释
自由基聚合反应名词解释
自由基聚合反应是一种化学反应，其中自由基通过一系列步骤进行连续的反应，从而形成更大分子的聚合物。
在这种反应中，自由基是活跃的化学物质，它们具有未成对电子，可以与其他化合物中的自由基或原子发生反应。
自由基聚合反应在有机化学和高分子化学中具有广泛的应用。
自由基聚合反应通常涉及三个关键步骤：启动、传递和终止。
1.启动：在启动步骤中，一个化合物（启动剂）被加热、光照或与其他反应物发生反应，从而产生自由基。
这个自由基可以是一个单独的原子或分子，具有未成对电子。
2.传递：在传递步骤中，自由基与单体分子中的另一个未成对电子结合，形成一个新的自由基。
这个过程会不断重复，使得聚合物链不断增长。
聚合反应中使用的单体分子可以是有机物，如乙烯、丙烯酸甲酯等，也可以是无机物，如二氧化硅等。
3.终止：在终止步骤中，聚合反应停止。
这可以通过两个自由基相互结合或与其他反应物结合来实现。
终止步骤可以避免过度聚合或产生不受控制的聚合物。
自由基聚合反应具有许多重要的应用。
在高分子化学中，它用于合成各种聚合物，如塑料、橡胶和纤维素。
这些聚合物在日常生活中广泛应用，如塑料容器、纤维素纤维和橡胶制品。
此外，自由基聚合反应还用于制备各种化学品、药物和材料。
总之，自由基聚合反应是一种重要的化学反应，通过自由基的连续反应，将单体分子聚合成聚合物。
这种反应在有机化学和高分子化学中具有广泛的应用，并在制备塑料、橡胶和纤维素等产品方面发挥着关键作用。
第3章自由基聚合反应
tr,I Mx I Mx R
k
Rtr,I ktr,I [M ][I]
Rtr,S ktr,S[M ][S]
Rp Rt Rtr Rp C ( D) Rt Rtr 2
tr,S Mx S Mx S
k
聚合度的表达式应是：
高分子化学
3.5 聚合中期聚合反应速率
聚合初期的恒速阶段一般可持续到转化率达10~15%。
fkd 1/2 Rp k p [M ] [I ] kt
1/2
自动加速效应（autoacceleration）——聚合反应速率 自动加快的现象称为自动加速现象。
一般单体的聚合体系都会存在自动加速现象，差别是 体系不同，出现的早晚和程度不同。 主要原因 3.5.3.1 凝胶效应 ——由于反应过程体系粘度的增加引起的自动加速现象称为 凝胶效应（gel effect）。
Rp k p [M ][M ]
Rt 2kt [M ]2
ktr , M ktr , I [ I ] ktr , S [ S ] ktr , P [ P ] 2 kt R p 1 C ( D ) 2 2 2 k p [M ] kp k p [M ] k p [M ] k p [M ] Xn
凝胶效应的主要原因在于链终止反应是受扩散控制的反应。
高分子化学
第3章 自由基聚合反应
3.5-3.9
对于正常的双基终止，链自由基双基终止过程可以分为 三步：链自由基质心的平移、链段重排（控制步骤）和双基 碰撞发生反应。体系黏度是影响的主要因素。
fk R p k p [ M ] d [ I ]1/2 kt
k p [M ] (2kt )1/2 Ri1/2
自由基聚合的四种方法
自由基聚合的四种方法自由基聚合是高分子化学中最常用的聚合方法之一，它是通过自由基引发剂引发的聚合反应，将单体分子聚合成高分子链的过程。
自由基聚合方法具有操作简单、反应条件温和、适用范围广等优点，在工业生产中得到广泛应用。
本文将介绍自由基聚合的四种方法。
一、自由基聚合反应自由基聚合反应是一种通过引发剂产生自由基，引发单体分子聚合成高分子链的反应。
自由基聚合反应的一般过程如下：1. 引发剂产生自由基2. 自由基引发单体分子聚合3. 高分子链不断增长4. 反应结束，高分子链停止增长自由基聚合反应的引发剂有很多种，常用的有过氧化物、亚硝酸盐、过硫酸盐等。
引发剂的选择要考虑到反应温度、反应速率、反应产物等因素。
二、自由基聚合的溶液聚合法自由基聚合的溶液聚合法是将单体分子溶解在合适的溶剂中，加入引发剂后进行聚合反应。
这种方法适用于聚合物的分子量较低，分子结构较简单的情况。
溶液聚合法的优点是反应条件温和，反应速率较快，但产品纯度较低。
三、自由基聚合的悬浮聚合法自由基聚合的悬浮聚合法是将单体分子悬浮在水中，加入引发剂后进行聚合反应。
这种方法适用于聚合物的分子量较高，分子结构较复杂的情况。
悬浮聚合法的优点是反应条件温和，反应速率较快，产品纯度较高。
四、自由基聚合的乳液聚合法自由基聚合的乳液聚合法是将单体分子和表面活性剂混合，形成乳液后加入引发剂进行聚合反应。
这种方法适用于聚合物的分子量较高，分子结构较复杂的情况。
乳液聚合法的优点是反应条件温和，反应速率较快，产品纯度较高。
此外，乳液聚合法的产品具有较好的分散性和稳定性，可广泛应用于涂料、胶粘剂等领域。
总之，自由基聚合是一种常用的高分子化学方法，具有操作简单、反应条件温和、适用范围广等优点。
不同的自由基聚合方法适用于不同的聚合物分子结构和分子量，选择合适的方法可以提高反应效率和产品质量。
三章节自由基聚合反应
H R CH2 C
X
分散正电性，稳定阳离子
所以带给电子基团旳烯类单体易进行阳离子聚合， 如X = -R，-OR，-SR，-NR2等。
(b) X为吸电子基团
H2C CH X
降低电子云密度，易 与富电性活性种结合
H R CH2 C
X
分散负电性，稳定活性中心
所以带吸电子基团旳烯类单体易进行阴离子聚合与自由基， 如X = -CN，-COOR，-NO2等。
常用旳偶氮二异丁腈（AIBN) 分解反应机理如下：
CH3
CH3
H3C C N N C CH3
CN
CN
CH3 2 H3C C
CN
+ N2
（3）氧化还原体系： 过氧化物+还原剂
将具有氧化性旳化合物（一般是过氧化物）与具有还原性旳化合 物配合，经过氧化-还原反应产生初级自由基引起聚合反应，该类 引起体系称氧化-还原引起体系。
(CH3)2 C N N C(CH3)2
CN
CN
2 (CH3)2 C + N2
羰基化合物和某些杂环化合物，其中以烯烃最具实际应用意义。 评价一种单体旳聚合反应性能，应从两个方面考虑：首先是其
聚合能力大小，然后是它对不同聚合机理如自由基、阳离子、阴离 子聚合旳选择性。
(1)位阻效应决定单体聚合能力
H2C CH X
一取代烯烃
Y H2C C
X
1,1-二取代烯烃
一取代烯烃和1,1-二取代烯烃原则上都能进行聚合，原因是活性 中心可从无取代基旳β-碳原子上攻打单体。除非取代基体积太大， 如带三元环以上旳稠环芳烃取代基旳乙烯不能聚合，1,1-二苯基乙 烯也只能聚合生成二聚体而得不到高聚物。
kd
自由基聚合反应机理
一方面使新生的聚合物的相对分子质量降低；同时使原来
的线型大分子产生支链,造成了聚合物结构的复杂性,并使聚合物
相对分子质量分布变宽。
❖
该转移反应的转移常数CP,表征这种转移反应的难易程度。
❖
影响CP因素：
单体结构和聚合温度。
❖ 苯乙烯自由基聚合时
聚苯乙烯链自由基和聚苯乙烯大分子的转移反应可忽略不计。
1
酸乙烯进行溶液聚合时,选择CS值小的甲醇做溶剂。
而有时为了避免生成的聚合物相对分子质量过高,在聚合体 系中加入相对分子质量调节剂,使链自由基与相对分子质量调节 剂发生转移反应,以降低聚合物的相对分子质量。
例如,丁二烯与苯乙烯乳液共聚制备丁-苯橡胶时,为了避免 丁-苯橡胶相对分子质量过高,加入相对分子质量调节剂十二硫醇, 以调节丁-苯橡胶的相对分子质量。
2.6 自由基聚合反应的机理
❖
⑵ 链自由基向引发剂的转移反应
❖
自由基聚合体系中存在着引发剂。链自由基可能向
引发剂分子夺取一个基团,结果,链自由基终止为一个大分子,
引发剂变为一个初级自由基。
R CH2 CH+ R R X
R CH2 CH R+ R X
❖ 链自由基向引发剂的转移反应对聚合反应的影响:
❖ 转移反应不影响聚合反应的速率，但使聚合物相对分子质 量降低。
X XX 性 消 失 , 链 增 长 反 应 终 止 , 这 种 终 止 方 式 称 为 歧 化 终 止 。
X
链终止反应为放热反应,ΔH＜0,Et 很低,约为8～21甚至为0.
2.6 自由基聚合反应的机理
在聚合体系中，链自由基以何种方式终止 取决于
❖
单体的结构、聚合温度，最后由实验确定。
第六章 自由基聚合反应
2．过氧化物类引发剂
过氧化氢中两个氢原于都被有机基团所取代， 就形成过氧类引发剂。过氧化二苯甲酰(BPO) 是典型的代表．其中O-O键部分的电子云密度 大而相互排斥，容易断裂，一般在60~80 ℃分 解
偶氮类和有机过氧类引发剂属于油溶性引发剂， 常用于本体聚合、悬浮聚合和溶液聚
3．无机过氧类引发剂
第六章 自由基聚合反应
6．1 自由基聚合反应机理
烯类单体聚合成聚合物一般由链引发、链增长、 链终止等基元反应组成，此外还可能伴有链转 移反应。
6．1．1 链引发 链引发反应是形成单体自由基活性种的反
应。用引发剂引发时，将由下列两步组成 (1)引发剂I分解，形成初级自由基R·
(2)初级自由基与单体加成，形成单体自由基
链增长的立体结构
在链增长反应中，结构单元问的结合可能存在“头-尾” 和“头-头”或“尾-尾”两种形式
经实验证明主要以头—尾形成连接。原因有电子效应和 位阻效应。按头—尾形式连接时，取代基与独电子连在 同一碳原子上，苯基一类的取代基对自由基有共扼稳定 作用，加上相邻次甲基的超共扼效应，自由基得以稳定。 而按头-头形式连接时，无共扼效应．自由基比较不稳定。 对于共扼稳定较差的单体．如醋酸乙烯酌，会有一些 头—头形式连接出现。聚合温度升高时，头—头形式结 构将增多。另一方面，次甲基一端的空间位阻较小，有 利于头尾连接
链引发的特征
引发剂分解是吸热反应，活化能高，约 105~150kJ／mol，反应速率小。初级自 由基与单体结合成单体自由基是放热反 应，话化能低，约20~34kJ／mol，反应 速率大，与后继的链增长反应相似。
有些单体可以用热、光、辐射等能源来 直接引发聚合。
6．1．2 链增长
在链引发阶段形成的单体自由基，仍具 有活性，能打开第二个烯类分子的π链， 形成新的自由基。新的自由基活性并不 衰减，连续和其他单体分子结合成尽元 更多的链自由基，这个过程称做链增长 反应。实际上是加成反应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1，3-丁二烯在常温下为气体，沸点4.41°C， 1,3-丁二烯的聚合以1，4为主，产物为聚丁二烯。
聚丁二烯链中的烯有顺式和反式两种构型。
构型对聚合物的性质有很大的影响，顺式构型弹 性大、强度较小，反式构型强度较大但弹性较小。
用配位络合物催化剂如（RCOO)2Ni/AlR3/BF3乙醚 引发得到的聚合物主要是顺-1，4-聚丁二烯，它是合 成橡胶的原料。它经硫化使分子链间产生一些交联， 可大大改进橡胶的机械强度，可用来加工轮胎等。
天然橡胶的成分是顺-1，4-聚异戊二烯，由它制
成的橡胶是综合性能最好的。
异戊二烯通过TiCl4/AlEt3作催化剂可得到称为 合成天然橡胶的顺-1，4-聚异戊二烯。
