can线束设计规则Can线束设计规则Can线束设计规则是指在Can总线系统中，对线束设计所需要遵循的一系列规范和要求。

Can总线作为一种广泛应用于汽车电子系统的通信协议，其线束设计的合理与否直接影响到系统的稳定性和可靠性。

因此，遵循Can线束设计规则是非常重要的。

一、线束布局规则1. 线束的布局应尽量保持整齐、规则。

线束之间的间距要足够，避免相互干扰或短路。

2. 线束应尽量避免与其他高电压或高频干扰源靠近，以减少干扰的可能性。

3. 不同信号的线束应尽量分开布置，避免相互干扰。

二、线束长度控制规则1. Can总线线束的长度应根据系统的具体要求进行控制。

通常情况下，线束长度不应超过40米。

2. Can总线线束的长度对于数据传输的速率也有一定的要求。

在高速传输时，线束长度应控制在30米以内，以保证数据传输的稳定性。

三、线束连接规则1. 线束的连接应采用可靠的连接器，确保连接的牢固性和稳定性。

2. 线束的连接器应具备防水、防尘等特性，以保护线束免受外界环境的影响。

3. 在连接线束时，应遵循正确的连接顺序和连接方式，确保连接的准确性和稳定性。

四、线束保护规则1. Can总线线束应采用专用的护套进行保护，以防止外界物体对线束的损坏或干扰。

2. Can总线线束应避免过度弯曲或过度拉伸，以避免线束内部导线的断裂或损坏。

3. Can总线线束应远离高温区域或高温源，以避免线束的老化或损坏。

五、线束标识规则1. Can总线线束应进行适当的标识，以便于识别和维护。

2. 线束标识应清晰可见，不易磨损或褪色。

3. 线束标识应包括线束的用途、接口类型、连接器型号等信息。

六、线束测试规则1. 在线束设计完成后，应进行必要的测试和验证，以确保线束的正确性和可靠性。

2. 线束测试应包括对连接性、绝缘性、干扰性等方面的测试。

3. 线束测试结果应记录并保留，以备日后维护或故障排查时使用。

Can线束设计规则是确保Can总线系统正常运行的关键因素之一。

汽车线束长度设计标准规范

汽车线束长度设计标准规范
汽车线束是指汽车中用于传输电信号和电力的电缆组装，包括了导线、绝缘材料、电缆护套和连接器等组成部分。

线束的长度设计对汽车的整体性能和安全性有着重要的影响，因此有着严格的规范和标准。

首先，汽车线束的长度设计应遵循汽车电气系统的布线规划。

通常情况下，布线规划会考虑到电源位置、电器设备的位置以及线束的布局等因素，以确保线束能够正常连接各个电器设备并传输电信号和电力。

其次，汽车线束的设计应遵循线束的最佳长度原则。

线束过短可能导致连接困难、让线束紧绷并受损，而线束过长则容易造成线束交叉、纠结等问题。

因此，线束的设计应保持适当的长度，以避免对系统性能和安全性产生负面影响。

此外，汽车线束的长度设计还应考虑到线束的自重和传输损耗。

过长的线束会增加线束的自重，加大车身负荷和油耗，同时也会增加线束内的电阻，对电信号传输造成损耗。

因此，在设计线束长度时需要综合考虑车身的负荷和能源消耗，以及线束的传输性能。

最后，汽车线束的长度设计还应考虑到线束的安装和维修便利性。

过长或过短的线束会增加线束的安装难度和维修成本，因此，线束的设计应符合标准尺寸，以便于安装和维修操作，并确保线束在车身中的固定和保护。

综上所述，汽车线束长度的设计应遵循汽车电气系统的布线规划，保持适当的长度，考虑线束的自重和传输损耗，同时兼顾线束的安装和维修便利性，以确保线束能够正确连接各个电器设备，并在传输电信号和电力时具有良好的性能和安全性。

这些设计标准和规范的遵循将有助于提高汽车电气系统的可靠性和稳定性。

汽车车门线束的布置原则与作法

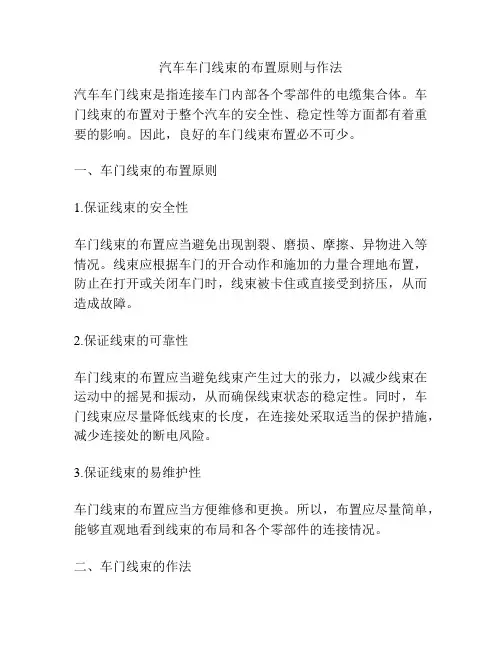

汽车车门线束的布置原则与作法汽车车门线束是指连接车门内部各个零部件的电缆集合体。

车门线束的布置对于整个汽车的安全性、稳定性等方面都有着重要的影响。

因此，良好的车门线束布置必不可少。

一、车门线束的布置原则1.保证线束的安全性车门线束的布置应当避免出现割裂、磨损、摩擦、异物进入等情况。

线束应根据车门的开合动作和施加的力量合理地布置，防止在打开或关闭车门时，线束被卡住或直接受到挤压，从而造成故障。

2.保证线束的可靠性车门线束的布置应当避免线束产生过大的张力，以减少线束在运动中的摇晃和振动，从而确保线束状态的稳定性。

同时，车门线束应尽量降低线束的长度，在连接处采取适当的保护措施，减少连接处的断电风险。

3.保证线束的易维护性车门线束的布置应当方便维修和更换。

所以，布置应尽量简单，能够直观地看到线束的布局和各个零部件的连接情况。

二、车门线束的作法1.布局设计车门线束的布局应该合理，采用尽量短的长度，并且依据车门开合、关闭的动作规律，避免将线束放置在易磨损的位置。

同时，线束应该使用特定的材料进行保护，确保其避免与车门内部其他部件摩擦，避免损坏。

2.固定方式车门线束的固定方式应该符合车门的科学道理。

在每个固定部位，使用专用的固定装置固定线束，以确保线束的安全和稳定。

3.瞪眼长度车门线束的长度要保持一定的瞪眼长度，以避免线垢太长在车门打开和关闭时磨损和缠绕的情况。

4.缆线材料车门线束的材料应选用耐磨、耐高温、耐腐蚀等特殊材料，以确保线束的性能更加可靠。

5.线束保护车门线束的保护系统应该采取可靠的措施，以确保线束的完整性。

使用专业的保护装置，对于线束起到良好的保护作用，同时，要避免使用铁线、尼龙带等易于损坏线束的保护装置。

综上所述，车门线束的布置原则和作法对于整个汽车的安全性和可靠性有着重要的影响。

因此，厂家需要十分重视线束的布置，并严格按照相关的标准进行操作，从而确保线束的质量和使用效果。

同时，应定期检查和维修车门线束，以保护其正常运行。

客车线束基本设计

线束的基本设计1）线束应沿着边、槽、梁部位走线，以避免线束承受压力；2）为了降低线束的长度，尽量选择H型布线；3）在线束过锐边或者穿孔时，应注意保护；4）布线时应尽量远离或者避开热源；5）确保与运动期间有安全距离；6）车身外部插接件应注意防尘防水；7）不允许出现大于300mm的悬空布线；8）插接件应避免垂直布置，以防尘防水；9）线束布置应避开燃油管路；10）门线束的孔应低于车身的孔。

，采用熔断丝保护时，用电设备的最大持续电流应小于熔断死额定电流的0. 8 备。

电线束是汽车电路中连接各电器设备的接线部件，由绝缘护套、接线端子、导线及绝缘包扎材料等组成。

一、电线束的组成1.电线束为了便于安装、维修，确保电气设备能在最恶劣的条件下工作，将全车各电气设备所用的不同规格、不同颜色的电线通过合理的安排,将其合为一体，并用绝缘材料把电线捆扎成束，这样既完整，又可黑。

2. 电线截面积与色标的正常选择1）电线截面积的正确选择车上的电气设备根据负载电流的大小选择所用电线的截面积。

长时间工作的电气设备可选用电线实际载流量的60%;短时间工作的电气设备可用电线实际载流量的60%-100%o2）电线色标的选择为了便于识别和维修，电线束中的电线采用了不同的颜色。

为了在电路图中标注方便，导线的颜色均用字母表示，其代表的颜色在各线路图中均有附注。

二、电线束线路故障产生的主要原因汽车线路常见的故障有:插接件接触不良、导线之间的短路、断路、搭铁等。

产生原因有以下儿个方面：1）自然损坏电线束使用超过了使用期，使电线老化，绝缘层破裂，机械强度显著下降，引起电线之间短路、断路、搭铁等，造成电线束烧坏。

线束端子氧化、变形，造成接触不良等，会引起电气设备不能正常工作。

2）山于电气设备的故障造成电线束的损坏当电气设备发生过载、短路、搭铁等故障，都可能引起电线束损坏。

3）人为故障装配或检修汽车零部件时，金属物体将电线束压伤，使电线束绝缘层破裂；电线束位置不电气设备的引线位置接错；蓄电池正负极引线接反;检修电路故障时，乱接、乱剪电线束电线等,都可以引起电气设备的不正常工作，其至烧坏电线束。

浅谈汽车线束设计要点

浅谈汽车线束设计要点摘要：随着汽车技术的发展趋势，对汽车的安全系数、舒适性、适用性和经济效益的要求越来越高。

与此同时，汽车正朝着电气化和自动化方向发展。

大量创新技术被应用到汽车上，而这种性能和功能的完成必须通过电子控制系统来完成。

汽车电子线束作为电子产品连接的主要部件，其设计和装配越来越复杂，法规也在不断完善。

本文将从装配工艺和装配问题入手，结合实际装配中容易出现的问题，总结电子线束设计中各种因素的标准和常见问题。

关键词：汽车；线束设计；要点1标准件的功能在电子线束系统软件的整个应用过程中，标准件通常与两个或两个以上的部件连接，以达到固定、电流传输、静电感应的正确引导等效果：（1）安装方便；（2）拆装方便；（3）效率高，有利于维护；（4）可以增加预载，以避免紧固件松动。

标准零件就像张紧的弹簧。

当弹簧未超过其屈服点时，可以合理地支撑紧固件，但当弹簧拉伸过大且无法修复到以前的尺寸时，弹簧将无效，无法发挥扭矩作用。

当弹簧过度拉伸时，将超过其屈服点，弹簧将失效。

弹簧将失去其原始张力阻力。

金属材料法兰连接时，管道螺纹部分应为安装过程开始时的无效部分。

2汽车线束设计要点2.1线束主干及分支布置（1）线束主杆尺寸及强度：当线束孔径过大，必须弯曲成一定角度时，应预埋足够的室内空间。

一般情况下，线束的半翘曲应超过线束孔径的两倍，以防止线束三维布局中弯曲室内空间过小而损坏线束和压接件，应综合考虑线束的非可控性，并结合新型号的安装经验来评估布局稳定性。

线束应尽可能围绕锋利的钣金边缘和附近零件的边缘弯曲，以避免损坏线束。

（2）预埋长短线束的操作：预埋长度必须保证连接器的连接，防止异常噪音和干扰。

必须根据以往车辆系列数据的统计分析和新车型的认证，获得有效的尺寸规定。

同时，吊带的外部防割伤袋和附近尖锐部位的防割伤橡胶条可用于防止吊带损坏，通过封装海绵可减少异响。

（3）线束通孔：线束必须穿过钣金孔，钣金孔的孔径至少为连接器规格的1.3倍。

汽车线束原理设计_概述及解释说明

汽车线束原理设计概述及解释说明引言1.1 概述汽车线束是现代车辆的重要组成部分，负责将各种电气设备、传感器和控制单元连接起来，实现车辆的正常运行。

汽车线束的设计直接关系到整个车辆系统的性能和稳定性。

本文旨在对汽车线束原理设计进行概述及解释说明，以帮助读者更好地理解和应用相关知识。

1.2 文章结构本文共分为五个主要部分。

除了本引言部分外，第二部分将介绍汽车线束原理设计的基本概念与原则，包括线束原理概述、线束设计要点以及考虑因素的解释。

第三部分将通过介绍常见汽车线束应用场景、特殊环境下的线束设计考虑因素以及线束故障排查与维修技巧分享来展示汽车线束在实际中的应用情况。

第四部分将涵盖有关汽车线束制造工艺与质量控制的内容，包括制造流程概述、制造过程中常见问题的分析与解决方法以及质量控制措施介绍与案例分析。

最后，在第五部分中，我们将对全文进行总结，并展望未来发展趋势并提供相关建议。

1.3 目的本文的目的是全面介绍汽车线束原理设计的相关知识，并探讨其在实际应用中的重要性和挑战。

通过深入分析线束设计的基本原理、实际应用场景以及制造工艺与质量控制，读者可以更好地理解和把握汽车线束的要点，同时也能够为未来的研究和发展提供一些值得参考的思路和建议。

希望本文能为读者提供有关汽车线束原理设计方面的全面指导，并促进该领域的进一步发展。

2. 汽车线束原理设计：2.1 线束原理概述汽车线束是由多个电气连接器、导线、终端等组成的电气传输系统，用于在汽车中传递电力和信号。

线束的设计需要考虑到信号传输的可靠性、功率分配的平衡性以及线束布局的合理性。

同时，不同类型的汽车线束具有不同的特点，在设计过程中需要了解各种线束材料和组织结构。

2.2 线束设计要点在汽车线束的设计中，需要考虑以下要点：a) 电气特性：包括导线材料的选择、截面积的确定以及电气参数（如电阻、阻抗等）的计算。

b) 功率分配：根据汽车各个部件对电力需求的不同，合理安排导线负载，并采取相应措施保证功率均衡分配。

汽车线束布置设计要求

汽车线束布置设计要求摘要：汽车线束系统设计是一项非常复杂和重要的工程，要兼顾插接器的匹配选型、整车管线布置等多个方面。

同时，还要充分考虑并满足整车性能要求，以及整车的使用工况、周边环境和用户驾驶习惯等多个因素，选择最优的线束布置设计方案。

基于此，本文主要分析了汽车线束布置设计要求关键词：汽车；电线束；轻量化；设计方法引言随着汽车自动化、智能化的快速发展，汽车线束的质量、体积也随之增大。

为了确保整车电器设备能够在正常使用的条件下保持可靠的连接，将全车各电器设备使用不同规格、颜色、耐温等级的导线及护套、端子，通过合理的布线并充分考虑装配及维修的需要，将整车所需的导线连接整合，再通过定位件、保护管等部件按照合理的工艺捆扎到一起，就形成了线束。

1汽车线束概括及特点车身线束也叫做地板线束，即主要布置在汽车地板上，也是贯穿汽车主体的一种线束。

从产品角度看，车身线束的质量在整车线束中较大，长度最长，卡扣、扎带数量最多；从工艺制造上来看，因车身线束较长，工装模具也是较大的一种；从设计角度来看，由于其在内饰板、地毯等下方布置，大多数情况下是不可见的，无法直观判断损坏程度，因此需要特别注意其防护；从装配角度来看，车身线束在装配顺序上是比较靠前的位置，是在内饰一工位装配，其所需要的工时也是线束中较多的[1]。

2电线束产品分析电线束由导线、护套、端子、熔断丝、继电器以及其他能够起到绝缘、保护、固定、密封等作用的零部件组成。

与现代自动化生产工艺不同，汽车电线束产品是管理密集、劳动力密集、零部件密集为一身的特殊产品，能够实现自动化工艺的工序有限，对过程管控能力、品质保证能力及操作人员技能具有较高的要求。

各个系别的整车已经形成体系，那么与之配套的零部件自然各成体系，线束产品亦不例外，车系不同，线束产品中使用的零部件亦不相同。

构成线束产品实体的零部件种类大约在20类以上，如护套、端子、电线、定位件、雨塞、熔断丝盒、继电器、橡胶件、管材、胶带以及泡沫条等，其中按照使用部位不同，使用的零部件材质亦不相同。

汽车线束设计标准

汽车线束设计标准一、导线规格导线材料：汽车线束应采用耐高温、耐磨损、抗拉强度高的导线，如聚氯乙烯绝缘软线或聚氯乙烯绝缘软护套线。

导线截面积：根据负载电流、电压和敷设环境等因素，选择合适的导线截面积。

导线颜色：导线应采用规定的颜色编码，以便于识别和安装。

二、线路布局走线方式：汽车线束应采用合理的走线方式，如直线、曲线、交叉等，以确保线路顺畅、美观、安全。

固定位置：线路应固定在汽车结构上，以避免移动或震动对线路的影响。

线路距离：线路之间的距离应符合设计要求，以确保线路之间不会相互干扰。

三、端子规格端子材质：汽车线束应采用导电性能好、耐腐蚀的金属材料，如铜或铜合金。

端子形状：根据连接需求，选择合适的端子形状，如圆形、方形等。

端子标识：端子应采用规定的颜色编码或数字标识，以便于识别和连接。

四、连接器规格连接器类型：根据连接需求，选择合适的连接器类型，如插头、插座、端子排等。

连接器材质：连接器应采用耐高温、耐腐蚀的塑料材料，以确保连接器的机械强度和电气性能。

连接器标识：连接器应采用规定的颜色编码或图形标识，以便于识别和连接。

五、保护措施导线弯曲半径：导线弯曲时应保持一定的半径，以避免导线受损或电气性能下降。

固定保护：线路应固定在汽车结构上，以避免移动或震动对线路的影响。

同时，对于易受机械损伤的部位，应采取额外的保护措施。

防干扰保护：对于易受电磁干扰的线路，应采取屏蔽、滤波等防干扰保护措施。

六、颜色标识主色：汽车线束的主色应采用黑色，以区别于其他部件的颜色。

辅助色：为便于识别和安装，可采用其他辅助颜色编码标识线路或连接器。

辅助颜色编码应符合行业标准或企业规定。

图形标识：可在线束上印制图形标识，以便于快速识别线路的功能和用途。

图形标识应清晰明了，遵循统一的设计规范。

七、安装规范安装位置：汽车线束的安装位置应符合设计要求，确保线路安全、美观、耐用。

紧固方式：在线束连接处应采用合适的紧固方式，如螺栓连接、压接等，以确保线路的电气性能和机械强度。

汽车线束装配及密封作业指导书

汽车线束装配及密封作业指导书注意事项：1.所有线束要求布线整齐、固定牢固、不可有晃动悬垂、不可有干涉受力、不可有摩擦破损。

为使线束布置得合理美观布线时可利用各种型号、大小的固定支架，线束敷设时要充分考虑各种电器元件和插接头的具体安装位置，同时要与车身结构相结合进行走线和预留线束的长度。

对于车身上长出和不用的线束应折叠盘好，插接头密封保护，且不得在车身上有悬垂晃动、承载受力。

线束的外护套不能出现波纹管断裂现象，否则必须进行包扎处理，包波纹管后用胶带或扎带扎紧。

2.主线束与底盘线束的对接、顶架线束与主线束的对接、底盘线束与发动机线束的对接、顶架线束与后尾线束的对接、电控线束的诊断插口等必须要放在容易检修的地方。

同时各种线束的插接头在线束捆扎固定时要放到维修人员方便操作的检修口附近。

3.线束经过孔洞时，必须用穿线护套保护（若无合适的穿线护套可用波纹管或黑色橡胶替代，但要固定牢固不可使其脱落），穿过车身的孔洞，应加密封胶填满孔洞缝隙，以免灰尘进入车厢内部。

线束过拐角边棱时应包橡胶皮或地板革保护，用地板革保护时，在外漏或打开舱门等容易看到的地方要用与其周围的颜色相同或相近的颜色。

4.车辆批量生产时，有作业指导书的，首先应严格遵循作业指导书的要求执行。

没有作业指导书的，安装时，应从线束固定位置，固定方式，固定点数量等方面保证生产的一致性。

5.线束安装布置要避开高温(排气管、打气泵等)、易潮湿(发动机下部区域等)、易腐蚀部位（蓄电池底座区域等）。

1、顶架线束工艺内容：（1）顶架线束沿着大顶骨架的过线孔走线；阅读灯线束、顶置空调线束用车身线卡固定在风道内(有行李支架的线束用扎带捆扎在行李支架上，要求线束必须走在行李支架吊架下型材的上表面，下支架有竖型材时，把线束从下型材的里面(即靠边窗侧)绕行后再在吊架的下型材上表面上固定)，避免影响行李架下封板上的过渡板安装。

沿着司机门前立柱(公交车多在司机门后立柱)送至主线束接口处。

浅析汽车线束设计原则

浅析汽车线束设计原则摘要：在线束布置设计中，设计工程师要充分考虑各相关的边界条件，必须对动力、底盘、电器、车身、内外饰系统充分的了解，并能对相关件的设计提出相应合理的要求。

本文就汽车线束设计原则进行了分析。

关键词：汽车；线束设计；原则前言：汽车线束是汽车电器的主体，负责汽车电器的电源提供及信号传递，是汽车电器设备正确工作的前提，人们常常把线束比喻为汽车的神经系统，没有线束也就没有汽车电路。

随着汽车领域的日益发展，国内汽车产量连年增加，各个厂家纷纷推出新的产品，汽车电器配置同样日益丰富，汽车线束变得越来越复杂，而汽车线束同整车安全息息相关，汽车的安全设计变得尤为重要。

1、线束在汽车电路系统中的作用与重要性线束的作用是把整车的电路元件连接起来，并起到传输信号的作用。

若线束中的导线断路、短路，电路元件就无法正常工作或被烧坏。

信号就无法传递，造成车辆不能行驶的现象，甚至使整车着火从而造成财产的损失、人员的伤亡情况。

所以，要保持车辆的正常工作，线束起到很关键的作用。

因此，设计好线束，对车辆的正常工作很关键。

2、线束设计依据线束设计主要依据是整车用电设备布置位置和设计车的电路原理图。

电路原理图是一种采用按功能布局法排列的图形符号，用来表示系统、分系统的装置、部件、设备和软件等实际电路的各组元件的连接关系，而不需要考虑图形比例和实际尺寸、形状或位置的简图。

线束的长度及走向便是按照整车用电设备布置位置以及电路原理图中的电路元件相应的位置来设计的，为了装配和检修方便，同时又能降低成本和减少故障率，大部分国家采取负极搭铁，连接电路元件的导线采取单线制。

3、线束设计的一般原则为了汽车在生产、维修时工作方便，通常把导线的绝燃层做成不同的颜色。

同时，根据用电设备的功率的大小及距离电源长度，来决定导线的横截面积。

并应充分考虑电路设备的可靠接地。

然后，将走向相同的导线包扎成束，并用不同的材料作线束的保护层。

这样，对线束就能够进行合理有效的保护。

汽车线束设计重点知识点

汽车线束设计重点知识点随着汽车电子化程度的不断提高，汽车线束设计显得越来越重要。

汽车线束作为汽车电气系统的重要组成部分，承载着传输电力和信号的功能，关乎着整车的安全运行和性能表现。

本文将介绍汽车线束设计的重点知识点，帮助读者了解汽车线束设计的基本原理和要点。

一、线束设计的基本原理汽车线束设计是将散布在汽车各个部位的电线和电缆进行合理布线和集中管理的过程。

其基本原理如下：1. 电源和负载分离原则：汽车线束中应将电源和负载电线分开布置，以避免相互干扰和发生短路故障。

2. 线束整体性原则：线束电线应按照功能和使用频率进行划分和组合，形成独立的线束系统，以方便安装和维护。

3. 电线截面积匹配原则：根据电线的负载电流和长度，选取合适的电线截面积，保证电能的传输效率和线束的可靠性。

4. 直线段和弯曲段合理布置原则：在线束设计中，应减少电线的弯曲和拧绕，降低电线的损耗和故障概率。

5. 防护措施原则：对于暴露在外部环境中的线束，应采取适当的保护措施，如绝缘套管、护套等，以防止受到外力损害。

二、线束设计的重点知识点1. 线束引出方式线束的引出方式主要有直线引出和分支引出两种。

直线引出是指将线束从一个位置直线引出，适用于负载集中的情况，可以提高线束布线的简洁性和可靠性。

分支引出是指将线束分为多个分支，适用于负载分散的情况，可以方便地将不同部位的负载连接到电源。

2. 电线的截面积选择电线的截面积选择应根据负载电流和传输距离来确定。

一般来说，负载电流越大、传输距离越长，所需的电线截面积就越大。

常用的电线截面积有0.5mm²、1.0mm²、1.5mm²等。

3. 弯曲半径要求电线在弯曲过程中会产生一定的应力，过小的弯曲半径会导致电线受力过大，容易断裂或损坏。

因此，在线束设计中，应根据电线的直径和材料的弹性模量等因素，合理确定弯曲半径的最小值。

4. 线束固定和保护措施线束固定和保护的目的是保证线束在汽车运行过程中的稳定和安全。

汽车线束布置重点分析

汽车线束布置重点分析摘要：随着汽车可靠性、安全性的提高，电子电气技术被广泛地运用到其中，电器件使用频率越来越高，使得汽车上电路数量及用电量也在不断地增加，对于整车的线束布置设计要求也越来越复杂化。

文章以商用车整车线束布置为核心，明确整车线束三维布置设计原则，提出整车线束布置方式，分析整车线束布置中应注意的问题，提高整车线束布置的合理性和科学性。

关键词：汽车；线束布置；重点分析引言汽车线束连接着车载电源和各个电气设备，承担着整车电力传输和信号传递的工作。

线束的可靠性指线束在规定的使用条件、规定的时间或里程内，能够无故障进行电力传输和信号传递的能力，反映的是线束的安全性、适用性和耐久性。

线束主要面临三大类风险：机械风险，物化风险和噪声风险。

1汽车线束汽车线束是汽车的重要组成部分，它类比似人体中的神经网络，遍布于汽车的各个角落，通过各类线束把汽车的各类电子电气设备联系起来，为其提供能量和信号，达到各种汽车功能的可靠安全实现[1]。

如果没有线束，汽车不能够有效运行，显然其作用十分重要。

从表面上看，线束作为汽车的零部件，属于系统级零部件，它是构成汽车电路的网络主体，特别是“新四化”的发展，线束的重要性更加突出。

在汽车整车开发过程中，线束开发涉及面广而繁杂，目前主要分二大类：低压线束开发和高压线束开发。

线束设计就是利用各类包扎材料把导线捆成束，依据各种定义的目标，把线束合理地布置在汽车合适的位置，以实现汽车各类电子电气设备的功能和性能。

一般而言，汽车线束开发主要包括电路原理设计、空间布局设计和系统测试与验证等。

汽车线束通常指由金属材料（如铜等）压制而成的接触件端子（连接器）与导线压接后，利用塑压绝缘体或外加金属壳体加以保护，通过线束捆扎方式形成连接电路的组件，由电线、接插件、线束包扎物、线束固定物和线束附件等组成。

线束组件（低压）包括如下多种零部件：连接器、端子、导线、继电器、保险丝盒、熔断器和辅助件：支架、聚氯乙烯（Polyvinylchloride,PVC）绝缘管、波纹管、橡胶套、扎带、螺栓等。

汽车高低压电线束设计规范

汽车高低压电线束设计规范首先，汽车高低压电线束的设计必须满足以下要求：1.电线束的选材必须符合汽车行业的相关标准，如ISO6722、SAEJ1128等。

选材应考虑到电线的导电性能、耐高温性能、耐磨性能等因素，并满足汽车行业的相关要求。

2.电线束必须符合汽车电气系统的设计要求，包括电线的导电能力、电流负载能力等。

必须根据车辆的具体需求和功能，确定电线束的截面积、绝缘材料以及电线束的长度等参数。

3.电线束设计应考虑到安装、布线和维修的方便性，以提高工作效率。

电线束的布置要合理，尽可能减少长度，并保持电线的整齐、集中、平行，以便于维修人员进行检修和维护。

其次，高低压电线束的设计还要考虑以下几个方面：1.电线束的外径和绝缘厚度。

外径和绝缘厚度要考虑到电线在车辆中的布置位置，以及受到的机械、温度和化学腐蚀等因素的影响。

外径和绝缘厚度的设计将直接影响到电线束的绝缘性能和耐久性。

2.电线束的结构和布线方式。

电线束的结构应选择合适的编织方式或保护套管，以提高电线束的机械强度和耐磨性。

布线方式应根据车辆的布线结构和相对位置来设计，尽量减少电磁干扰和噪音。

3.高低压电线束的安全性设计。

在高压线束中，必须采取安全措施，以防止电击和火灾等风险。

这包括使用绝缘材料、隔离装置和过载保护等，以确保电线束的安全可靠运行。

最后，高低压电线束的设计还需要满足相关的测试和验证要求，确保其符合汽车行业的标准和规范。

根据ISO6722和SAEJ1128等标准，电线束的设计必须经过一系列的耐热、电气性能和抗干扰等测试，以验证其质量和可靠性。

总之，汽车高低压电线束的设计必须考虑到选材、布线、安全性和测试等要素，以确保电线束的性能和可靠性。

只有符合相关的规范和标准，才能为汽车电气系统的正常运行提供保障。

汽车线束设计综述

汽车线束设计综述汽车线束（也称为电气线束）是指将汽车内部的电气系统和各种电子设备连接在一起的一组电子线路。

它由多个电气线缆、连线、电子元件和连接器组成，旨在传输电力和信号，为车辆提供电力供应和功能控制。

1.电气系统布局：在线束设计中，需要将各种电子设备的位置和布局纳入考虑。

这包括发动机室、车厢内部和后备箱等位置。

设计师需要确保线束布局合理，避免线束交叉纠缠，保证通风和散热，防止线束过度拉伸或弯曲。

2.电缆选择：线束中使用的电缆应具有足够的导电性能和绝缘性能。

它们应能够承受汽车环境的恶劣条件，例如高温、低温、湿度和化学物质的侵蚀。

设计师要根据不同的连接需求选择适当的电缆类型，例如单芯电缆、多芯电缆、扁平电缆等。

3.连接器选择：连接器是线束中的关键元件，用于连接线束和不同的电子设备。

设计师要选择符合设计要求的连接器，它们应具有良好的导电性能、防护性能和耐久性能。

此外，连接器应易于安装和拆卸，以方便维修和更换。

4.抗干扰设计：车辆内部存在大量的电子设备，它们可能会产生电磁干扰对线束的正常工作产生影响。

设计师需要采取相应的抗干扰措施，例如使用屏蔽电缆、地线隔离和滤波器等，以确保线束的稳定性和抗干扰能力。

5.安全性设计：线束中运输的电流和信号可能对车辆和乘客的安全产生影响。

因此，设计师需要考虑防止电气短路和火灾的设计要求。

他们可能通过使用绝缘套管、绝缘接头和过流保护装置等来提高线束的安全性。

除了上述设计要点外，线束设计还需要考虑制造成本、易于维修和可扩展性等因素。

设计师需要与汽车制造商和电子设备供应商紧密合作，了解他们的要求和技术规范，并设计出最优解决方案。

总之，汽车线束设计是一个综合性的工作，涉及许多方面，如布局设计、线缆选择、连接器选择、抗干扰设计和安全性设计等。

通过合理和有效的线束设计，可以确保汽车内部电气系统的正常运行，提高车辆的性能和可靠性。

浅析汽车线束布置设计及原则

浅析汽车线束布置设计及原则汽车线束布置设计及原则汽车线束是汽车电气系统中重要的部件之一，它负责连接各种电子设备和电气元件。

线束布置设计是制造汽车过程中非常重要的一步，线束的布置需要遵循一些重要的原则，以确保车辆电气系统的正常运行。

那么，汽车线束布置设计及原则是什么呢？一、线束布置的基本原则1.可靠性：线束布置必须考虑到车辆在不同工作状态下的振动和震动，并且必须保证线束不会松动或断裂。

同时，需要考虑到线束耐高温、耐低温、耐湿度等特性。

线束在开车过程中可能会遭受物理或环境的损害，因此必须要有适当的保护措施。

2.可维护性：线束的布置必须确保易于进行后期维护和更换。

这个原则包括确定线束的位置、以及固定线束的方式等。

这些设计所采用的连接器和传感器的容易访问性是非常重要的，这些元件必须经常维护、检查和更换。

3.美观度：线束布置还需要注重购买者对汽车设计的美观度和很好的外观。

因此，在设计时必须考虑线束的颜色、形状和布置方式。

在线束布置过程中，需要利用原有的汽车外形和空间布局，同时要充分利用宽域的车身，以充分发挥布置的优势。

4.空间利用：线束布置需要考虑车辆的空间，必须遵守汽车装配所需的最小线束长度，线束必须正确安装在车内，以确保没有线束短缺或剩余部分。

二、线束布置的设计步骤1.确定需要连接的设备：汽车电气系统中需要连接的设备数量众多，线束布置设计必须在第一步中清楚地确定需要电气连接的设备。

2.设计汽车的装配图：设计师需要根据汽车的装配图来着手设计线束的布置。

3.确定各种设备的连接方式：每种设备的连接方式不同，需要指定连接器的类型和大小。

4.确定线束的长度：根据图纸设计的线束长度需要考虑到汽车的布局，在设备之间留有足够的空隙，确保恰当的导线长度。

5.确定线束的布置路线：考虑到线束的连接器位置和连接路径，以及线束尺寸和重量，设计师需要选择最合适的布置路线，包括线束穿过车体的位置和方式。

6.确定线束的大小：线束的设计非常关键，带宽太大或太小都会对系统造成灾难性的影响。

汽车线束的设计的注意点

在以上的三个问题中，都会造成信号的干扰，也提出了一些降低干扰的方法，比如更改接线方法，注意搭铁的方法和位置，根据不同的要求选择导线。以下在简单说明以下几种干扰：导线间的电容；导线间相互的感应；导线的自感；导线的电阻；导线和端子间的接触不良。以下分别介绍： A、我们知道在两根导线之间是存在电容的，两根导线间的电容可以用以下的公式进行计算： C=
In
0l
a a ( )2 1 d d
其中: C：两导线间的电容； ε0 ：在真空中的绝缘常量； ε：相关的绝缘常量（尺寸、材料） l：导线的长度 a：两导线中心线间的距离； d：导线的直径。
• • • • •
在回路中产生的感应电压可以用下面的公式计算： Uind=Mk 其中：
dI dt
Uind 在A、B回路中产生的电压
dI dt
我们看B会沿着红色的线2回到蓄电池的负极，而A会到什么地方？因为所有电器的负极电流都要返回蓄电池负极，那么A就会沿着红色的线1到B，然后由B，经线 2流回到蓄电池负极。在这过程中，B点就受到了由A流到B的电流的冲击，这样就影响了B的工作，如果这个电流很大，超过了控制器接地线1可以承受的范围，那么就有可能将控制器损坏，所以在整车搭铁点的分布，我们务必要避免这样的分布，也是要求控制单元的地尽量靠近蓄电池负极的原因。
方案二：
2、接地问题
一般汽车上，蓄电池正极线直接与各用电设备连接，蓄电池负极线直接搭在车身上，用电设备的负极线也搭在车身上，利用发动机和汽车底盘的金属部位直接与车身相连或者是通过导线将其搭接在车身上，这种负极线与车体相连接的方式就称为搭铁。汽车上一般有两条以上主搭铁线，其中一条是蓄电池负极电线，另一条是发动机与保险杠横梁之间的搭铁线。在接搭铁线的时候我们需要注意二个问题： 1、搭铁线的接法； 2、搭铁点的分布。我们知道在车上不可能让每个用电器都单独搭铁，必然要把某些用电器的搭铁线合并在一起，那么接法就用如下的两种，简示如下： 2、在选择搭铁点时，我们必须要将电子地和功率地区分开来，也要将模拟地和数字地分开来接，以避免信号间的相互干扰，因为他们对的冲击是不同的，而这种对地的冲击会影响较敏感的电子电器元件的工作。

汽车线束设计范文

汽车线束设计范文汽车线束是指连接汽车各种电气设备的一组电气线缆和连接器。

它起着工作电流传输、信号传递和系统联络的作用。

汽车线束设计是整车电气系统设计的重要一环，它关系到整车的正常运行、安全性和可靠性。

汽车线束设计需要考虑的因素非常多，包括传感器信号传输、设备供电、防水、防护、可靠性等等。

首先，必须考虑各种电器设备的接线要求，包括电源、信号和地线。

不同的设备对线束的要求也不同，有的需要低电流大功率的线缆，有的需要高频率高速传输的线缆。

因此，在设计线束时，需要根据设备的要求选取适当的线缆规格和材料，并合理布局，以保证电气信号的稳定传输。

其次，线束设计还需要考虑防护和防水的要求。

汽车在行驶过程中，会遇到各种复杂的环境，如雨水、泥浆、高温等。

为了保证线束的正常工作，必须对其进行防护和防水处理。

比如，在线束的连接端子处使用防水接头，对线束进行必要的绝缘和包装，以防止水分和灰尘的侵入。

此外，线束还需要考虑防火、防腐蚀等特殊处理，以提高其使用寿命和可靠性。

汽车线束设计还需要考虑制造工艺和可维修性。

在设计线束时，要充分考虑线束的制造工艺和装配要求。

线束需要经过剥皮、绝缘、编织、接插件焊接等多个工序，因此设计线束时要注意易于加工和装配的性能。

此外，线束还需要具备良好的可维修性，以方便维修人员进行维护和故障排除。

最后，线束设计还需要兼顾成本和重量的控制。

线束作为汽车电气系统的一个重要组成部分，其成本和重量直接影响到整车的成本和性能。

因此，在设计线束时，需要根据车型、配置和市场需求来选择合适的材料和规格，以在满足技术要求的前提下，尽可能降低成本和重量。

综上所述，汽车线束设计是一个综合性的工程，需要充分考虑电气传输、防护、制造工艺、可维修性、成本和重量等方面的要求。

只有通过科学合理的设计和严格的制造流程，才能保证整车电气系统的正常运行和安全可靠性。

汽车线束设计原则

汽车线束设计原则汽车线束是汽车电气系统中的重要组成部分，起到将各种电器设备进行连接和供电的作用。

它的设计质量直接影响到汽车的性能和可靠性。

为了确保汽车线束的高质量和优越性能，在设计过程中需要遵循一些原则。

本文将介绍几个关键的汽车线束设计原则。

首先，汽车线束设计需要考虑电流负载。

汽车线束中传输的电流通常较大，因此设计时需要合理选择导线的截面积和材料，以确保能够承受所需的电流负载。

此外，还需要根据电流负载来确定线束中的线径和线数，以确保线束良好的散热性能和导电性能。

其次，汽车线束设计需要考虑电磁兼容性。

由于汽车电器设备众多且功能复杂，线束中可能会有很多不同频率的电磁干扰源。

因此，在设计线束时，需要合理布置和绝缘线束，以减少电磁干扰对系统的影响。

此外，还需要注意对地电阻的控制，以减少接地干扰。

第三，汽车线束设计需要考虑环境适应性。

汽车作为一种交通工具，会在各种不同的环境条件下运行，如高温、低温、湿度等极端环境。

因此，在设计线束时，需要选择适应不同环境的材料，并进行必要的防护措施，以确保线束在各种恶劣环境下都能正常运行。

第四，汽车线束设计需要考虑安全性。

汽车是一种复杂的机械设备，其线束系统也需要遵循相应的安全规范。

设计时需要注意线束的安装位置和固定方式，以确保线束不会与其他零部件发生碰撞或磨损。

此外，还需要合理安排线束的走向和布线，以减少潜在的故障和短路风险。

最后，汽车线束设计需要考虑可维护性。

线束在汽车的使用寿命中可能会发生故障，因此设计时需要考虑易于维护和更换。

合理的标识和编码线束的颜色和功能可以有效地减少维护时间和成本。

此外，合理的布线和连接方式也可以方便检修和更换。

综上所述，汽车线束设计需要遵循电流负载、电磁兼容性、环境适应性、安全性和可维护性等原则。

只有在考虑到这些原则的基础上进行线束设计，才能获得高质量、高性能和可靠的汽车线束。

汽车线束制造商和设计师需要密切合作，充分了解汽车的需求和规范，以确保线束的设计和制造符合要求。

汽车线束布置的注意事项

7、蓄电池正极、负极保护
蓄电池正极端子和蓄电池盖板或发动机盖之间必须留有不小于20mm 的间隙，避免短路，引起蓄电池瞬间大电流放电造成蓄电池爆炸。
蓄电池正极端子必须设置绝缘塑料保护罩或其它不易变形的保护措施，同时保证保护措施不易脱离。
蓄电池正极电缆和运动部件的间隙必须在25mm以上。蓄电池正极电缆在可能情况下，要设计的短一些。起动机正极必须使用塑料保护罩。蓄电池负极必须分别单独连接发动机、车身，负极固定必须使用螺栓
5、装配工艺性、维修工艺性（续1）
不在临近位置布置型号和颜色均相同的插接件。避免装配过程中出现误插，损坏线束和用电器。
插接件布置在容易发现的位置、布置在手和工具容易操作的位置。为了便于检查、维修，需要按照实际装配情况考虑电器件所带导线的长度。如果电器件安装在表面易操作的位置，可以省去导线直接将插接件连接到部件上；若电器件安装位置比较隐蔽，且后期维修拆卸困难时，可以按照需要将电器件所带的导线长度适当增加，使插接件的布置在便于检查、维修的位置。
5、装配工艺性、维修工艺性（续2）
发动机装配后插接件应很方便的连接，在此主要是指发动机线束和发动机舱线束、发动机控制器ECU的连接。由于发动机在工作状态下处于振动状态，为了使发动机线束和机舱线束、ECU连接可靠，不但需要适当增加发动机线束的长度（一般增加长度不小于50mm），还需要在发动机线束端的插接件前100mm左右增加一个固定点，将其固定在车身上以避免发动机振动的传递，导致插接件松动、端子虚接。
6、其它注意事项（续1）
必须保证线束上橡胶件的可靠性。线束过孔胶套必须安装可靠，在正常使用情况下，胶套不能脱离安装位置。
使用金属卡扣时，必须在卡扣上设置塑料或橡胶保护。在车轮处、地板下面的线束，需要增加相应的防护。避免烂。保险丝和继电器更换的方便性，使用频率高的用电器，其保险丝和继电器在保险丝盒内的位置布置在易寻找、易操作的位置。
