永安无铅锡膏应用介绍
无铅环保锡膏的优点

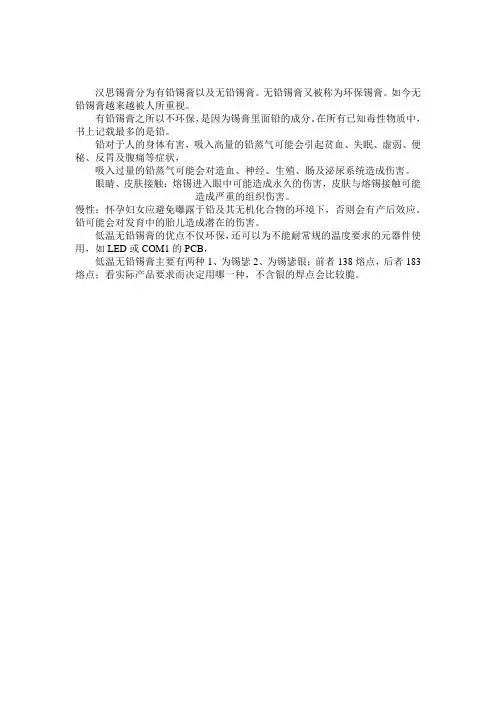

汉思锡膏分为有铅锡膏以及无铅锡膏。
无铅锡膏又被称为环保锡膏。
如今无铅锡膏越来越被人所重视。
有铅锡膏之所以不环保，是因为锡膏里面铅的成分。
在所有已知毒性物质中，书上记载最多的是铅。
铅对于人的身体有害，吸入高量的铅蒸气可能会引起贫血、失眠、虚弱、便秘、反胃及腹痛等症状，
吸入过量的铅蒸气可能会对造血、神经、生殖、肠及泌尿系统造成伤害。
眼睛、皮肤接触：熔锡进入眼中可能造成永久的伤害，皮肤与熔锡接触可能
造成严重的组织伤害。
慢性：怀孕妇女应避免曝露于铅及其无机化合物的环境下，否则会有产后效应。
铅可能会对发育中的胎儿造成潜在的伤害。
低温无铅锡膏的优点不仅环保，还可以为不能耐常规的温度要求的元器件使用，如LED或COM1的PCB，
低温无铅锡膏主要有两种1、为锡毖2、为锡毖银；前者138熔点，后者183熔点；看实际产品要求而决定用哪一种，不含银的焊点会比较脆。
无铅锡丝用途
无铅锡丝用途无铅锡丝是一种广泛应用于电子产业的焊接材料。
它主要由无铅和少量的其他元素组成，以提高其焊接性能和可靠性。
无铅锡丝具有优良的焊接特性和环境友好性，逐渐取代了传统的含铅焊锡丝，成为电子设备焊接的首选材料。
下面将详细介绍无铅锡丝的用途。
1. 电子设备焊接无铅锡丝主要用于电子设备的焊接，如计算机、手机、电视等消费电子产品，以及各种工业仪器和设备。
它可以用于焊接电子元件，连接电路板，修复电子设备等。
无铅锡丝的低熔点和较高的流动性，使得焊接过程更容易控制，并且能够实现高质量的焊接连接。
与含铅焊锡丝相比，无铅锡丝不会产生臭氧、挥发性有机化合物等有害物质，对环境和健康更加友好。
2. 输电线路连接在输电线路的连接中，无铅锡丝也具有重要的应用价值。
它可以用于连接电缆和电线，使得电力能够传输到目标地点。
无铅锡丝的高导电性和良好的焊接性能，保证了连接的可靠性和稳定性，防止电线接触不良、松动等问题的发生。
同时，无铅锡丝的优良导电特性有助于提高输电线路的传输效率，减少能量损耗。
3. 医疗设备焊接无铅锡丝在医疗设备的制造和维修中也得到广泛应用。
医疗设备对焊接连接的要求非常严格，因为焊接质量的可靠性直接关系到患者的生命安全。
无铅锡丝具有高度稳定的焊接性能和良好的电气性能，可以确保医疗设备的正常运行和安全性。
同时，无铅锡丝不会释放有害物质，对于人体和环境没有负面影响，符合医疗设备的安全标准和环保要求。
4. 汽车制造无铅锡丝在汽车制造领域也有重要的应用。
现代汽车中的许多电子设备和部件需要通过焊接来连接，如发动机控制单元(ECU)、车载娱乐系统、传感器等。
无铅锡丝具有高熔点、低渗透性和良好的耐高温性，可以在汽车制造过程中经受高温环境和振动等恶劣条件下的考验，保证焊接连接的可靠性和稳定性。
5. 灯具制造无铅锡丝还被广泛用于灯具制造行业。
在灯具的制造过程中，需要将电子元件和线路进行焊接连接，以便实现灯具的正常发光功能。
无铅锡丝可以在高温下迅速熔化和流动，形成稳定且可靠的焊接连接。
