绘制简单零件三视图资料.
绘制简单零件三视图

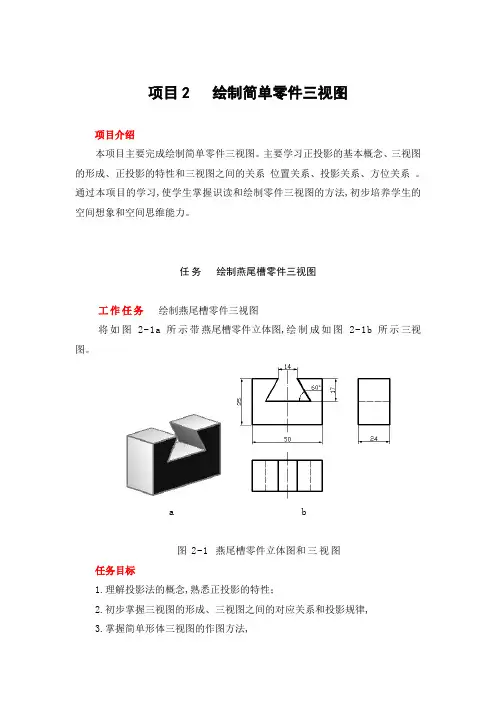

项目2 绘制简单零件三视图项目介绍本项目主要完成绘制简单零件三视图。
主要学习正投影的基本概念、三视图的形成、正投影的特性和三视图之间的关系位置关系、投影关系、方位关系。
通过本项目的学习,使学生掌握识读和绘制零件三视图的方法,初步培养学生的空间想象和空间思维能力。
任务绘制燕尾槽零件三视图工作任务绘制燕尾槽零件三视图将如图2-1a所示带燕尾槽零件立体图,绘制成如图2-1b所示三视图。
a b图2-1 燕尾槽零件立体图和三视图任务目标1.理解投影法的概念,熟悉正投影的特性；2.初步掌握三视图的形成、三视图之间的对应关系和投影规律,3.掌握简单形体三视图的作图方法,4.能对照模型或简单零件识读三视图。
任务描述如图2-1a所示是燕尾槽零件立体图,这种图形具有一定的立体感,给人直观印象。
但是,在表达物体的某些结构时其形状发生了变形,因此,立体图不能完全准确表达零件的真实形状。
而采用正投影法所绘制的三视图能够准确地表达零件的结构形状和大小,如图2-1b所示。
本任务主要学习简单零件三视图的绘制。
知识准备一、正投影法的概念1．正投影法当日光或灯光照射物体时,在地面或墙壁上就会出现物体的影子,这就是我们日常生活中常见的投影现象。
人们将这种现象进行科学的概括与总结,形成了影子与物体形状之间的对应关系。
如图2-2所示,设置一个直立平面P,在P面的前方放置带燕尾槽零件,并使该零件的前面与P面平行。
如果用相互平行的光线向P面垂直投射,在P面上就可以得到燕尾槽零件的影子,即燕尾槽零件在P面上的正投影。
产生正投影的方法称为正投影法。
直立平面P称为投影面,相互平行的光线称为投射线,所谓投影法就是用投射线通过物体,向选定的投射面进行投射,并在该面上得到图形的一种方法。
图2-2正投影法正投影法的投射线与投影面垂直,在投影面上得到的投影能够反映物体的真实形状和大小,绘制也较简便,具有较好的度量性,因此在工程上得到广泛的应用。
二、正投影的投影特性1.真实性如图2-3a所示,物体上直线AB平行于投影面P时,其投影ab反映AB的实长；物体上平面Q平行于投影面P时,其投影q反映Q的实形。
三视图画法三视图得画法步骤ppt课件
约d/2
轴线、中心线
双点画线
约d/2
极限位置轮廓线
波浪线
约d/2
断裂处的边界线
粗点画线
d
有特殊要求的线等
双折线
约d/2
断裂处的边界线
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和细点画线。
图线
1.各种图线作图要求
粗实线：其宽度称为d,一般取0.7mm。 要 求： ⑴ 图线粗细均匀光滑 ⑵ 图线要黑，作图时用较软的B或2B的铅笔。
一、草图的基本概念 1、定义：不借助任何绘图仪器，仅依靠目测的大致比例，徒手绘制的图样。 2、应用场合：主要用于现场测绘、设计方案讨论或技术交流。
二、图线的徒手画法---徒手草图并不是潦草的图 绘制草图时使用软一些的铅笔（如HB、B或者2B），铅笔削长一些，铅芯呈圆形，粗细各一支，分别用于绘制粗、细线。画草图时，可以用有方格的专用草图纸，或者在白纸下面垫一张格子纸，以便控制图线的平直和图形的大小。 在绘制草图的各种图线时，手腕要悬空，小指接触纸面，草 图纸不固定。为了方便，还可以随时将图纸转动适当角度。 各种图线的画法如下:
⑵ 圆的尺寸标注形式 应在尺寸数字前加注直径符号φ，各种标注形式如图所示。
⑶圆弧的尺寸标注形式
应在尺寸数字前加注半径符号R，标注形式如图示。
标注球面的尺寸时应在φ或R前加注字母S。 注意：对于整圆或大半圆都应标注直径尺寸
六、尺寸注法（GB4458.4—84）
图样中的图形只能反映物体的形状，而物体的大小和物体各部分的相对位置则要由图中的尺寸来确定。国家标准规定了尺寸标注的基本规则和方法。
1.基本规则 ⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 ⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称。如果要采用其他单位则必须注明相应的计量单位的代号或名称。 ⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。 ⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。
机械制图专业知识－零件的三视图
机械制图专业知识－零件的三视图1.2 零件的三视图三视图是表达形体的标准和重要的依据。
它作为⼯程界通⽤的技术语⾔，在表达产品设计思想、编制⼯艺流程与技术交流等⽅⾯发挥着重要作⽤。
⼯程技术⼈员借助零件的三视图就能很容易地读懂⼆维三视图所表达的空间形体信息和设计思想。
因此，学好零件的三视图对于作图、看图有着⾄关重要的作⽤。
1.2.1 正投影和三视图的形成正投影是投影线垂直于投影⾯时所形成的投影。
它可以表达出零件的真实性，因此，在机械设计中⼀般情况下都采⽤正投影绘制图纸。
利⽤正投影将物体放在三⾯投影体系中，物体的3个表⾯分别与3个投影⾯平⾏。
然后分别向3个投影⾯投射，得到该物体在3个投影⾯上的3个投影，这样就形成了物体的三视图。
1．正投影法假设投射中⼼移到⽆限远处时，所有投射线互相平⾏，且投射线与投影⾯垂直，这种投影法称为正投影法。
根据正投影法所得到的图形，称为正投影图或正投影。
如图1-8所⽰，将⼀块三⾓板放在平⾯P上，分别通过三⾓板的3个顶点A、B、C向平⾯P作垂直线，与平⾯P交于点a、b、c，则三⾓形abc即为三⾓板在平⾯P上的投影。
垂直线Aa、Bb、Cc称为投射线，平⾯P称为投影⾯。
2．三视图的形成如图1-9所⽰，把物体放在由3个互相垂直的平⾯所组成的三投影⾯体系中，这样可得到物体的3个投影，分别是正⾯投影、⽔平投影和侧⾯投影，称为三视图。
在⼯程图样中，零件的多⾯投影图也可以称为视图。
在投影⾯体系中，零件的三视图是国家标准中的3个基本视图。
1.2.2 三视图之间的关系三视图是学好机械制图的基础。
通过本节的学习，读者可以初步认识到物体的投影规律，从⽽为以后画图、看图打下良好的基础。
在三⾯视图形成的过程中，可以归纳出三⾯视图的位置关系、投影关系和⽅位关系。
1．位置关系物体的3个视图展开放在同⼀平⾯上以后，具有明确的位置关系，即主视图在上⽅，俯视图在主视图的正下⽅，左视图在主视图的正右⽅，如图1-10所⽰。
机械制图课程三视图的画法
从左向右看
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
前后看 从上向下看
左右看
马蹄形磁铁
例2. 图中几何体的主视图是（
）
例3. 将图所示的一个直角三角形ABC（∠C＝ 90°）绕斜边AB旋转一周，所得到的几何体的 正视图是下面四个图形中的_____________（只 填序号）
B. 21m2 D. 34m2
例7. 图10是一块带有圆形空洞和方形 空洞的小木板，则下列物体中既可以堵 住圆形空洞，又可以堵住方形空洞的是 （ ）
2
3
5
2
4
D A
B
C
小 结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
老师提示:画锥体的三视图要注意！
球的三视图
正视图 侧视图
俯视图
老师提示:画三视图要认真准确
何画练 体出 的下习 三列一 视基： 图本 几 长方体 圆台 六棱锥
正视图
侧视图
长方体
长方体
俯视图
正视图
侧视图
圆台
俯视图
圆台
六棱锥的三视图
六棱锥 小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
机械制图 模块三 简单立体三视图
学习目标
掌握平面立体和曲面立体的投影特性及其视图的画法； 能对棱柱、棱锥进行投影分析和三视图绘制； 能对圆柱、圆锥、球的进行投影分析和三视图绘制； 掌握在平面立体和曲面立体表面.上取点、线的作图方法； 熟悉截交线的投影特性，掌握求作截交线的基本作图方法； 熟悉相贯线的投影特性，掌握求作相贯线的基本作图方法。培养空间想象能力与空间思维能力； 培养认真负责、一丝不苟、严谨专注精神。
二、回转体的截交线
（3）球体的截交线
举例：如图3-24b，补 全开槽半圆球的水平和 侧面投影。
立体图
原题 作通槽的水平投影 作通槽的侧面投影
03 单元三 相贯线 02
一、平面立体与回转体的相贯线
平面立体与回转体的相贯线由若干平面曲线或直线组成，每一平面曲线或直线可以认为是平面立 体相应的棱面与回转体的截交线。所以求平面立体与回转体的相贯线，可归结为求截交线问题。 举例：如图3-26a、b所示，求四棱柱与圆柱的相贯线。
（2）平面与棱柱相交
立体图
作图步骤
侧面投影
二、回转体的截交线
（1）圆柱体的截交线
立 体 图
投 影 图
说 截平面平行于轴线，截交线为 截平面垂直于轴线，截交线为 截平面倾斜于轴线，截交线
明 矩形
圆
为椭圆
二、回转体的截交线
（1）圆柱体的截交线
立体图
作图步骤
截交线的投影
二、回转体的截交线
（2）圆锥体的截交线
由两个轮廓生成的放样立体
由多个轮廓生成的放样立体
三、立体的形成
(4) 扫掠形成立体 将轮廓沿着一条路径移动，其轮廓移动的轨迹构成立体，如图3-16。
扫掠形成立体
三、立体的形成
2024版机械制图三视图PPT课件
机械制图三视图PPT课件目录•三视图基本概念与原理•主视图绘制方法与技巧•俯视图绘制方法与技巧•左视图绘制方法与技巧•组合体三视图绘制实例演示•零件图识读方法与技巧01三视图基本概念与原理三视图定义及作用定义三视图是观测者从上面、左面、正面三个不同角度观察同一个空间几何体而画出的图形，包括主视图、左视图、俯视图。
作用能够真实反映物体长、宽、高尺寸的正投影工程图，是工程界一种对物体几何形状约定俗成的抽象表达方式。
中心投影法平行投影法正投影法斜投影法投影法分类与特点所有投射线从同一投影中心出发的投影方法，物体投影的大小与物体与投影中心间距离有关。
投影线垂直于投影面。
所有投射线相互平行的投影方法，又分为正投影法和斜投影法。
投影线倾斜于投影面。
三视图之间关系解析位置关系以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。
投影关系主视图反映物体的长度和高度，俯视图反映物体的长度和宽度，左视图反映物体的高度和宽度。
方位关系主视图上物体的左、右方位与俯视图一致，而左视图上物体的左、右方位与主视图和俯视图相反；主视图上物体的上、下方位与左视图一致，而俯视图上物体的上、下方位与主视图和左视图相反。
图纸幅面及格式比例图线绘图规范及注意事项根据国家标准规定，机械制图优先采用A类幅面图纸，必要时也允许选用所规定的加长幅面的图纸。
比例是图中图形与实物相应要素的线性尺寸之比，需要按比例绘图。
图线线型及其应用、图线宽度、图线画法等都应符合国家标准规定。
02主视图绘制方法与技巧主视图选择原则及步骤选择原则能够准确、完整地表达零件的结构和形状，同时考虑看图和画图的方便性。
选择步骤确定零件的安放位置，选择适当的投影方向，考虑其他视图的配合。
01020304轴套类零件轮盘类零件叉架类零件箱体类零件常见零件主视图示例分析以轴线水平放置作为主视图，并采用全剖视图画出其内部结构。
主视图一般选择过其对称面的投影，同时采用全剖、半剖或局部剖视图画出其内部结构。
机械制图——画组合体零件三视图
组合体零件三视图的应用与发展趋势
应用领域：机 械设计、制造、
维修等领域
发展趋势：数 字化、智能化、
自动化
技术进步：三 维建模、虚拟 现实等技术的
应用
挑战与机遇： 提高效率、降 低成本、提高
产品质量
感谢您的观看
汇报人：
组合体视图的画图步骤
确定组合体零 件的三视图位 置关系
画出组合体零 件的主视图
画出组合体零 件的俯视图
画出组合体零 件的左视图
检查三视图是 否正确并进行 修改和完善
组合体视图的尺寸标注
尺寸标注的位置：在视图的适当位置便于阅读和理解 尺寸标注的格式：采用国家标准如GB/T 14691-2008 尺寸标注的内容：包括长度、宽度、高度、直径、半径等 尺寸标注的精度：根据实际需要选择合适的精度等级
机械制图——画组合 体零件三视图
,
汇报人：
目录 /目录
01
点击此处添加 目录标题
04
组合体零件三 视图的识读
02
机械制图基础 知识
05
组合体零件三 视图的绘制实 例
03
组合体零件三 视图的画法
06
组合体零件三 视图的绘制技 巧与提高
01 添加章节标题
02 机械制图基础知识
投影法分类
正投影法：将物体 投影到与视线垂直 的平面上得到物体 的正面、侧面和顶 面视图
04
组合体零件三视图的识 读
读图的基本要领
识别尺寸：注意尺寸标注的 位置和含义如长度、宽度、 高度等
观察视图：了解视图的种类 和特点如主视图、俯视图、 左视图等
分析结构：分析零件的结构 和组成如螺纹、键槽、孔等
理解技术要求：理解图纸中 的技术要求如公差、表面粗
《三视图的绘制及详细步骤》
三视图的绘制及详细步骤
选主视图
（1）物体摆放应使尽可能多的表面平行或垂直于投影
（2）选择能反映物体主要形状特征的方向为主视图投影方向
（3）同时考虑尽量使俯视图和左视图简单易画，虚线少
画图步骤：
1、选择画图的比例，布置视图的位置
2、画出长宽高三个方向的基准线，及45度斜线
3、先画整体再画部分，即先不考虑竖板与底板挖去的部分，画出其
三视图，最后再将挖去部分逐个画出
4、擦去多余图线，将可见轮廓线用粗实线描深
尺寸标注：
1、小于等于半圆的圆弧标半径，大于半圆的圆弧标直径
2、相互平行的尺寸应按大小顺序，小尺寸在内，大尺寸在外。
3、每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构特征的视图上。
4、应避免注成封闭尺寸链
例：
5、尺寸数字不可被任何图线所通过，否则必须将该图线断开。
6、虚线上尽量不注尺寸，如图中的圆孔直径。
7、角度数字一律水平写。
简单几何体的三视图
小结
❖ 1.正投影: 投射线与投射面垂直
❖ 2.三视图: (1)位置 (2)大小 (3)实线,虚线和点
驶向胜利 的彼岸
知识回顾 Knowledge Review
❖
感
谢
阅 读
感
谢
阅
读
圆台
手电筒
圆柱 正六棱柱
螺丝杆
马蹄形磁铁
练习2：下面的四组图中，如图所示 的圆柱体的三视图是（ ）
主视左视图
C
主视图
左视图
B
俯视图
主视图
左视图
俯视图 D
26
思 考? ❖ 1.三种视图都一样的几何体一定是 ❖ 2.三种视图都一样的几何体可能是
你真棒!
思 考?
❖ 3.若某几何体有一种视图为圆,那么这个几何体可 能是__________
从左面看
主视图
从上面看
正面
主视图
左视图 高
长
宽
宽 俯视图
从正面看
画出正方形，四棱锥，圆柱，圆锥，四棱锥的 三视图
解：如图正方体的三视图都是正方形。
正视图
左视图
俯视图
四棱锥的三视图
正 视 图
左 视 图
俯 视 图
圆柱的三视图
正视图
左视图
俯视图
圆锥三视图
正视图
侧视图
·
俯视图
球的三视图
正视图
侧视图
主
左
视
视
图
图
俯 视 图
我思我进步1
你能想象出下面各几何体的主视图,左视图,俯视图 吗？并画出来吗？
正三棱柱
四棱柱
主视图 左视图
主视图
左视图
机械常见零件三视图画法
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
三视图画法
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制
机械制图——画组合体零件三视图
二、 组合体表面连接关系
⒈ 两表面不平齐
实线
虚线
2. 两表面平齐
无线
3. 两表面相切
无线
●
无线
无线
曲面体相邻组成部分间的表面衔接与投影图的关系
？？
两表面相切时, 以切线位置分界光 滑过渡不能画线.
4. 两表面相交
有线
有线
5. 易漏线、多线
5. 易漏线、多线
练一练
习题集P49
三、组合体零件三视图画法
长35、宽30、高40
10
例 ２：画切割型组合体三视图
25 8
例 ２：画切割型组合体三视图
15 8
例 ２：画切割型组合体三视图
作业
习题集P49—51页
形体分析法： 根据组合体的形状，将其分解成若干 部分，弄清各部分的形状和它们的相对位 置及组合方式，分别画出各部分的投影。
例1：画叠加型组合体三视图(同步练习）
15 25 5
15 25 5
15 25 5
例1：画叠加型组合体三视图
对齐共面衔接处无线
例 ２：画切割型组合体三视图(同步练习）
15 5
请同学们交作业
图纸一张
项目五 组合体零件
任务5—1 画组合体三视图
一、 组合体及其组合形式 1、组合体
由两个或两个基本几何体组合而成的立体称为组合体。
2、 组合体的组合方式 1) 叠加型(动画演示) 2)切割型
由基本几何体经过适当的切割而形成的组合体 (动画演示)
3) 综合型
既有叠加的成分又有切割的成分的组合体。
工程制图与CAD项目4 简单零件三视图
任务4-1：
基本几何体三视图
一、平面立体
1、基本类型
2、三视图画法
平面与平面之间的线为棱线，可见的棱线用粗实线，不可见的用虚线表示
ORANGE PPT 工作室出品
ＰＯＷＥＲபைடு நூலகம்ＯＩＮＴ
任务4-1：
基本几何体三视图
一、平面立体
3、举例
1）正六棱柱
a' d' e' a" b' c' A D E b" d" e" c" Z
X
a b
B
C e Y
dc
主视
正六棱柱的投影
ORANGE PPT 工作室出品
ＰＯＷＥＲＰＯＩＮＴ
任务4-1：
基本几何体三视图
一、平面立体
Z
a'
d'
e' a"
b'
c'
A
D
E b"
d" e"
c"
X a b
B
C e Y
dc
主视
正六棱柱的投影
ORANGE PPT 工作室出品
ＰＯＷＥＲＰＯＩＮＴ
任务4-1：
小知识：曲面也称为回转面。
轴线 母线
纬圆
素线
一动线（直线、圆弧或其他曲线） 绕一定线（直线）回转一周后形成的曲面，叫回转面。
ORANGE PPT 工作室出品
ＰＯＷＥＲＰＯＩＮＴ
任务4-1：
基本几何体三视图
二、曲面立体
2、三视图画法
回转面用特殊位置素线表示。特殊 位置素线指的是最左最右、最上最 下、最前最后位置的素线。
机械制图——画组合体零件三视图
例1：画叠加型组合体三视图(同步练习）
15 25 5
15 25 5
15 25 5
例1：画叠加型组合体三视图
对齐共面衔接处无线
例 ２：画切割型组合体三视图(同步练习）
15 5
长35、宽30、高40
10
例 ２：画切割型组合体三视图
25 8
例 ２：画切割型组合体三视图
15 8
例 ２：画切割型组合体三视图
作业
习题集P49—51页
请同学们交作业
图纸一张
项目五 组合体零件
任务5—1 画组合体三视图
一、 组合体及其组合形式 1、组合体
由两个或两个基本几何体组合而成的立体称为组合体。
2、 组合体的组合方式 1) 叠加型(动画演示) 2)切割型
由基本几何体经过适当的切割而形成的组合体 (动画演示)
3) 综合型
既有叠加的成分又有切割的成分的组合体。
二、 组合体表面连接关系
⒈ 两表面不平齐
实线
虚线
2. 两表面平齐
无线
3. 两表面相切
无线
●
无线
无线
曲面体相邻组成部分间的表面衔接与投影图的关系
？？
两表面相切时, 以切线位置分界光 滑过渡不能画线.
4. 两表面相交
有线
有线
5. 易漏线、多线
5. 易漏线、多线
练一练
习题集P49
三、组合体零件三视图画法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上
上
左
右后
前
下
下
后
左
右
前
直观图
三视图的方位关系
V面(主视图)——反映上、下、左、右方位关系；
H面(俯视图)——反映左、右、前、后方位关系； W面(左视图)——反映上、下、前、后位置关系。
三视图位置
俯视(H面投影)
主视图(V面) 左视图(W面)
俯视图(H面)
左视(W面投影)
主视(V面投影)
直观图
位置关系
• 1、物体与三视图之间的关系 • 2、三视图之间的关系
பைடு நூலகம்
三视图形成
直观图
展开投影面
1、物体与三视图之间的关系
(主视图)
V
Z
W
X
0
YW
(俯视图)
(左视图)
H
YH
展开后的三视图
三视图
应使物体的多数表面(或主要表面)平行或垂直于投影面
(即形体正放)。
位置一经确定，在投影过程中不能移动或变更。
2、三视图的关系
绘制简单零件三视图
2013-11-19
本章目标：
• 1、了解和掌握正投影的基本概念 • 2、理解并掌握三视图的形成、特性及三视
图之间的关系 • 3、掌握识读和绘制零件三视图的方法 • 4、初步培养学生的空间思维能力
任务一、绘制燕尾槽零件三视图
• 任务目标：
– 1、理解投影法的概念，熟悉正投影的特性。 – 2、初步掌握三视图的形成、三视图之间的对
一个视图不能确定物体形状
由上向下 Z
O
X
由左向右
V-正立投影面(简称正面)
H-水平投影面(简称水平面)
W-侧立投影面(简称侧面)
三个投影面的交线 OX、OY、OZ互相垂直， 分别代表长、宽、高三 个方向、称为投影轴。
Y
由前向后
三面视图的形成
主视图
左视图
三 视 图 的 展 开
俯视图
二、三视图的对应关系
1、投影关系
物体左右之间的距离为长（X）---主俯视图反映物体的长 物体前后之间的距离为宽（Y）--- 俯左视图反映物体的宽 物体上下之间的距离为高（Z）---主左视图反映物体的高
投影关系（三等关系）
主、俯视图 -- 长对正
主、左视图 --- 高平齐
俯、左视图-- 宽相等
2、方位关系
四、三视图形成及其投影规律
• 投影法分类
• 正投影法中，平面和直线的投影有以下三个特点：
二、正投影的特性
• 1、真实性 • 2、积聚性 • 3、类似性
三、三投影面体系
• 两个形状不同的物体， 但在同一投影面上的 投影却是相同的，这 说明仅有一个投影是 不能准确地表示物体 的形状。因此，将物 体放在三个互相垂直 的平面所组成的投影 面体系中，这样就可 得到物体的三个投影。
三视图对应关系
长
高
宽
高
宽
长
宽
宽
直观图
总体三等
局部三等
• V面、H面（主、俯视图）——长对正。 • V面、W面（主、左视图）——高平齐。 • H面、W面（俯、左视图）——宽相等。
五、绘制物体三视图的步骤
• 主视图选择原则：
– 选择反映物体形状特征最明显的方向作为主视图的投 射方向。
• 绘制步骤：
应关系和投影规律。 – 3、掌握简单形体三视图的作图方法。 – 4、能对照模型或简单零件识读三视图。
一、投影的形成及常用的投影方法
画透视图
中心投影法
画斜轴测图
投影方法
斜角投影法
平行投影法
直角投影法（正投影法）
画工程图样 及正轴测图
投射中心 物体
投影面
中心投影法
投射线 投影
物体位置改 变，投影大
小也改变
投影特性
投射中心、物体、投影面三者之间 的相对距离对投影的大小有影响。 度量性较差
平行投影法
且投 垂射 直线 于互 投相 影平 面行
直角（正）投影法
且投 倾射 斜线 于互 投相 影平 面行
投影特性
斜角投影法
投影大小与物体和投影面之间的距离无关。 度量性较好 工程图样多数采用正投影法绘制。
投影法
• 投射线通过物体，向选定的面投射，并在该面 上得到图形的方法，称为投影法。
– 1、分析物体结构形状 – 2、确定图纸幅面和绘图比例 – 3、选择主视图的投射方向 – 4、合理布局图形位置，绘制三视图 – 5、检查、修改底图； – 6、按线型要求加深图线，完成三视图
练习：
• 《机械制图习题集》p16、17、18
