MFVE6000真空净油机使用说明书
真空滤油机安全操作规程
真空滤油机安全操作规程
真空滤油机是一种用于油品过滤、脱水和脱色的设备。
为了确保操作时的安全性，以下是真空滤油机的安全操作规程。
一、操作前的准备：
1. 了解设备的使用说明书，按照要求进行操作。
2. 确保真空滤油机的电源已经断电。
3. 确保过滤网、滤芯等滤料已经更换完毕。
4. 检查真空滤油机各部位有无损坏或破损。
二、操作时的规范：
1. 操作时必须穿戴适当的工作服和工作鞋。
2. 在启动真空滤油机前，检查滤芯和滤网是否装置合理，如有问题则需要及时更换。
3. 真空滤油机的启动顺序应该是：首先打开真空泵，让其工作一段时间后，再去打开真空滤油机的电源，避免电机超负荷启动。
4. 滤直径的清洗可以选择清洗溶液，不要使用钝性物质清洗，以免锈蚀及污染物进入滤直径内部。
5. 在操作结束后，需要关闭真空滤油机的电源及真空泵。
6. 对于经常使用的真空滤油机需要经常清理灰尘和杂物，保证机器的清洁。
三、注意事项：
1. 真空滤油机操作时，应避免使用手放入滤直径清理过程中，避免发生危险的情况。
2. 在使用和操作过程中，不得随意动用真空滤油机内部的管路和仪表。
3. 操作人员必须时刻关注真空滤油机的运转情况，避免电机超负荷工作。
4. 操作人员应该熟练掌握真空滤油机工作原理及相关知识，做到熟练操作。
总之，安全第一，操作规范，能够确保真空滤油机设备的使用安全性，减少故障减少人员伤害的发生，做好真空滤油机的保养，维护设备的机能，大大的提高了设备工作的效率和使用的寿命。
真空净油机安全操作规程
真空净油机安全操作规程1. 引言真空净油机是一种专用设备，用于去除润滑油中的杂质和水分，以保持机器设备的正常运行。
为了确保操作人员的安全，正确操作和维护真空净油机至关重要。
本文档旨在提供真空净油机的安全操作规程以供参考。
2. 设备概述真空净油机由以下主要组成部分组成：•主机：包括电机、真空泵和过滤系统等。
•集油器：用于集中储存和过滤废弃的润滑油。
•控制面板：用于控制设备的启停和参数调整。
3. 安全操作规程3.1 操作前准备•操作人员应事先熟悉真空净油机的结构、工作原理和操作步骤，并穿着适当的个人防护装备。
•确保真空净油机的工作环境通风良好，地面干净平整，周围没有易燃易爆物品。
•检查电源和接地线路是否正常，如有异常应及时修复。
3.2 正确操作流程1.启动操作–检查主机、集油器和控制面板的所有连接是否牢固。
–按照设备说明书上的步骤，逐步启动设备，确保操作顺利进行。
2.润滑油处理–将待处理的润滑油倒入集油器，确保油位不超过标准线。
–启动真空泵，通过真空泵将润滑油抽入过滤系统进行处理。
–根据实际情况，调整过滤系统的操作参数，如流量、温度等。
3.过滤系统维护–定期检查过滤系统的滤芯和滤网，如有磨损或堵塞应及时更换。
–维护过滤系统的正常工作温度，避免过高或过低对设备造成损害。
4.停止操作–关闭真空泵，待泵内压力恢复正常后再进行下一步操作。
–关闭主机和集油器的电源，确保设备安全停止运行。
–清理工作环境，将废弃润滑油妥善处理。
3.3 安全注意事项•严禁打开设备外壳，不得私自修理或改动设备。
•避免设备长时间运行，以防设备过热损坏。
•操作人员应时刻注意设备运行状态，如有异常情况应立即停止操作并及时报告。
•定期进行设备的维护和保养，确保设备始终处于良好的工作状态。
•禁止将易燃易爆物品放置在设备附近，以免发生火灾或爆炸。
4. 总结本文档提供了真空净油机的安全操作规程，包括操作前准备、正确操作流程、过滤系统维护和安全注意事项等内容。
真空滤油机使用方法
真空滤油机使用方法一、用前准备和检查1.的各部件在出厂前都经过运行调整试验，经过长途运输后,到达使用现场须检查各部件是否完好无损。
2.电源的选用，必须能承受本机的最大电流。
本机电路采用380V、50Hz三相四线交流电源，同时接入一根地线。
滤油机上的配电柜以及油泵、真空泵、电加热器接线处都应进行检查，确保连接牢固，绝缘可靠。
3.在滤油机工作前滤油机应放平衡。
4.注入真空泵油并使油位达到正常位置。
5.油泵电机、真空泵电机试启动，观察旋转方向是否与标识一致，如不一致则将电源调换相位。
6.试转动真空泵-电机、油泵-电机有无卡阻现象。
7.滤油机接好电源，关闭滤油机的所有外端阀门，打开滤油机内部管道上的各个阀门，启动真空泵，当真空表指针达到-0.084Mpa稳定时，停机5分钟，其间观察真空表指针下降不应超过0.01Mpa，如下降就检查滤油机的连接部位是否有漏气现象和其他原因，应及时排出故障。
二、控制盘操作程序1.控制盘外部接线见电器接线图，从电控柜的进线孔接入380V三相四线交流电，控制盘外壳要可靠接地。
2.检查电控柜内各部件是否松动、完好无损。
3.合上总电源开关，控制盘上的电源指示灯亮，表示电源已接通。
4.电源接通后，温控仪将自动启动，绿灯亮表示处于工作状态，然后将控温旋5.钮旋至准许的工作温度范围（40-80℃）,加热器对油液进行加热(为防止“干烧”，只有在油液循环正常的情况后滤油机进油后才能启动加热器)。
6.整机停止运行后断开总电源开关，随后锁上控制柜门。
三、操作步骤及使用说明（一）使用说明1.本机作业时的环境温度应在-20~45℃范围内。
但在低温条件时（0℃以下时），开机时应保证冷却水箱的水是液态的。
2.使用场地的海拔高度的高低会直接影响本机的真空度，海拔越高，真空度越低（负值）。
3.待处理的油液不能太脏（即油中的杂质颗粒太多），否则，必须先用其它过滤设备（如我厂生产的GL系列轻便式过滤加油机或DJL系列精密过滤机）进行先期过滤，以免影响滤油机脱气效率或堵塞过滤元件。
真空滤油机使用说明书
真空滤油机使用说明书-滤油机厂家提供真空滤油机是针对各类油品专业研制开发的，适用于处理油品复杂的多功能滤油机，广泛用于绝缘油、润滑油、液压油、抗磨液压油、压缩机油、导热油、重负荷齿轮油、冷冻机油等，能快速脱出油中的杂质、水分、气体、脱出轻质烃、酸值，氨气等，提高油液品质，恢复油品的特有性能。
一、滤油机工作原理及流程1：滤油机工作原理A. 本系统主要分为五部分，第一部分为加热系统；第二部分为过滤系统，第三部分为真空分离系统；第四部分为油泵系统；第五部分为整机控制系统。
B. 真空滤油机根据减压分离，分子吸附、真空干燥、机械精密过滤原理。
真空滤油机为单独的一台整机，无任何附属机械设备，利用水的饱和温度曲线和真空干燥原理进行立体的、多层面的快速高效油水分离技术，多级大通量深层次精密过滤技术，经处理后的油品达到国标使用标准。
2：滤油机工作流程待处理油经过一级粗滤器后进入加热器进行加热，加热后的油经过第二级过滤器到螺旋喷淋雾化系统，油液变为粗粒雾状下落到反应塔上进入真空分离室，水分即开始蒸发，油雾，在罐内形成立体的，多层面的蒸发结构，通过短时的循环，便可达到净化目的。
经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。
从真空分离室中分离出来的水蒸气热空气进入冷疑器，大部分水蒸气凝结为水存入积水仓，排出机外，油中热空气经冷却后由真空泵排出。
二、滤油机处理后油质指标三、滤油机使用前准备和检查1：真空滤油机的各部件在出厂前已经过调试运行试验，运到使用现场时须检查各部件是否完好无损。
检查油泵与油泵电机连接轴是否同心、是否有松动现象，用手扳动油泵连接轴处查看是否有卡轴现象（如有此现象应立即校对油泵连接轴，直至校正后方可使用）。
检查真空泵与真空泵电机皮带盘是否是一条直线，是否平行，有无错位现象，皮带松紧是否适中（如有此现象应校正后方可使用）。
2：将设备牵引到适合该设备运行的场所，真空滤油机安放平稳，试转检查不能有摇摆、震动。

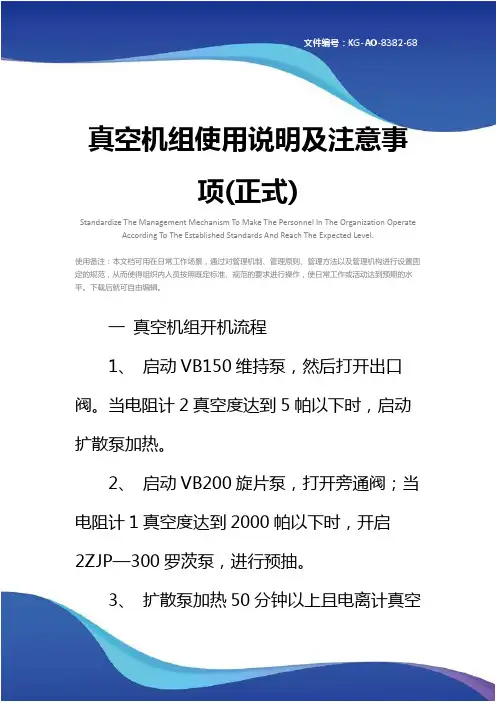

真空机组使用说明及注意事项(正式)
真空机组使用说明及注意事项(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一真空机组开机流程1、启动VB150维持泵，然后打开出口阀。
当电阻计2真空度达到5帕以下时，启动扩散泵加热。
2、启动VB200旋片泵，打开旁通阀；当电阻计1真空度达到2000帕以下时，开启2ZJP—300罗茨泵，进行预抽。
3、扩散泵加热50分钟以上且电离计真空达到5帕以下时，先关闭旁通阀，再打开主阀，进行主抽。
4、关闭2ZJP—300罗茨泵，30秒后关闭VB200旋片泵。
二真空机组关机流程1、关闭主阀。
2、启动-----关机程序。
三真空机组使用注意事项1、真空机组在使用的整个过程中，必须保证水路、气路完整通畅。
2、必须严格按照真空机组的开机、关机流程，进行操作。
3、扩散泵加热过程中，若不慎断水。
应先关闭扩散泵电源，再关闭主阀。
然后摘下扩散泵电炉加热器，并使用电风扇进行降温。
在这过程中，要一直保持VB150维持泵和出口阀处于开启状态。
4、扩散泵加热过程中，若VB150维持泵出现故障不工作，应先关闭出口阀，然后启动VB200旋片泵，再启动2ZJP—300罗茨泵，打开维持阀进行主抽。
请在这里输入公司或组织的名字Please enter the name of the company or organization here。

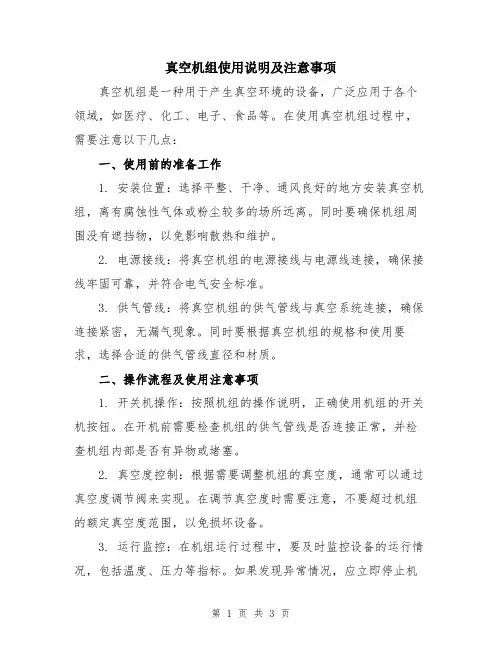

真空机组使用说明及注意事项
真空机组使用说明及注意事项真空机组是一种用于产生真空环境的设备，广泛应用于各个领域，如医疗、化工、电子、食品等。
在使用真空机组过程中，需要注意以下几点：一、使用前的准备工作1. 安装位置：选择平整、干净、通风良好的地方安装真空机组，离有腐蚀性气体或粉尘较多的场所远离。
同时要确保机组周围没有遮挡物，以免影响散热和维护。
2. 电源接线：将真空机组的电源接线与电源线连接，确保接线牢固可靠，并符合电气安全标准。
3. 供气管线：将真空机组的供气管线与真空系统连接，确保连接紧密，无漏气现象。
同时要根据真空机组的规格和使用要求，选择合适的供气管线直径和材质。
二、操作流程及使用注意事项1. 开关机操作：按照机组的操作说明，正确使用机组的开关机按钮。
在开机前需要检查机组的供气管线是否连接正常，并检查机组内部是否有异物或堵塞。
2. 真空度控制：根据需要调整机组的真空度，通常可以通过真空度调节阀来实现。
在调节真空度时需要注意，不要超过机组的额定真空度范围，以免损坏设备。
3. 运行监控：在机组运行过程中，要及时监控设备的运行情况，包括温度、压力等指标。
如果发现异常情况，应立即停止机组并检查原因。
同时要保持机组的散热良好，避免过高温度导致设备故障。
4. 维护保养：定期对机组进行清洁和维护保养，包括清理滤网、检查电源线和管线的连接状态等。
同时要及时更换损坏的部件，确保机组的正常运行。
5. 停机操作：在停机前，先关闭供气和排气阀门，等待机组完全停止运行后再切断电源。
同时要保持机组干燥，避免由于湿气进入而损坏设备。
6. 安全注意事项：使用真空机组时，要严格遵守相关安全规范，戴好防护眼镜和手套，避免对人身安全造成伤害。
同时要注意真空机组的电气安全，不得私自拆卸或改装机组。
三、故障排除方法1. 无法达到设定的真空度：可能是供气管线漏气或堵塞，需要检查供气管线连接是否紧密，排除漏气点。
2. 运行噪音过大：可能是机组内部发生故障，需要立即停机检查，清理或更换故障部件。
真空机组使用说明及注意事项
真空机组使用说明及注意事项（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!真空机组使用说明及注意事项一真空机组开机流程1、启动VB150维持泵，然后打开出口阀。
真空滤油机操作规程
精心整理
真空滤油机操作规程
一、操作与使用、注意安全事项
1．准备工作：设备与机外管道接好，水箱注入满水，真空泵油箱按规定注入真空泵油，增压泵保持油杯中有足够的润滑油，接好电源必须接地，机外管道阀门打开，设备上的各阀及堵塞拧紧不得有漏气之外。
设备全开动电负荷是否与外电源相符合。
23高度时(加℃任选，4566.16.26.36.46.56.66.7真空泵要注意注入润滑油及真空泵油。
二、维护保养及故障清除
1．开车后，真空罐内有油沫起浮，其原故：油质不好或水份过多，特别在加热油温较高时。
解决办法：打开放气阀向罐内充气降下油沫，或者停止进油。
2．真空罐内的真空度达不到-0.096MPa,其原因：油中水多，水蒸气分压较大，过滤几次可以解决；或真空泵内水份多，真空度上不去，要换泵油；或真空泵内有磨损或划伤漏气要修复；或使用地区海拨高，气压本身达不到正常，特别注意进入管道漏气之处，要查找解决。
精心整理
3．工作压力过高，一般正常工作压力约在0.1-0.3MPa，如工作压力0.6大于MPa时，其原因：油的粘度大，要加热降低粘度。
或排油管道上阀门没有全打开或过小，或精滤油器使用时间长，油液杂质多要清理更换滤油纸。
0.6MPa压力是电动机额定工作压力，超过0.6MPa压力时长时间不允许。
4.排油泵及真空泵电动机，表面升温≤70℃，如过热时其原因是油温低，工作压力大于0.6MPa。
5．真空泵喷油烟，油温较高或受大气冲击，造成油分子有扩散，但不影响使用。
6．喷翼不转，有脏物卡住，停车时清除或转动一个位置，喷翼不转不会影响脱水、脱气要求。
7
8
9
10
11
12。
真空机组使用说明及注意事项
真空机组使用说明及注意事项真空机组是一种常见的设备，用于产生和维持真空环境。
下面是真空机组的使用说明和注意事项。
一、使用说明1. 真空机组安装：- 在进行安装之前，请先检查设备的完整性和相关附件的齐全性。
- 确保机组安装在平整的地面上，并且能够获得充足的通风和排风。
- 根据设备的要求，确保正确连接所有的管道和电缆。
- 在安装完成后，进行防水、防漏和绝缘等必要的检查和测试。
2. 真空机组操作：- 在使用前，请先查看设备的操作手册，并按照操作步骤进行操作。
- 打开电源开关之前，请确保设备连接正确，并检查各个电缆和管道是否牢固。
- 在操作过程中，严禁将手指、工具或其他物品伸入设备内部。
避免触摸设备的高温表面。
- 在操作过程中，应及时清理设备表面和附近的杂物，以保持设备的通风和散热效果。
- 在启动设备之前，应先检查真空机组的真空度和压力值，确保在设定范围内。
- 在维持稳定真空环境时，应定期检查并更换真空泵和过滤器等易损件。
3. 真空机组停止：- 在停止使用设备之前，请首先关闭电源开关，并断开所有的电缆和管道连接。
- 在停止使用设备后，应保持设备的干燥和清洁，以延长设备的使用寿命和性能。
- 在停止使用设备一段时间后，应进行必要的维护工作，如清洁、润滑和检查等。
二、注意事项1. 安全使用：- 在使用真空机组之前，应先学习相关的安全操作规程，并严格遵守。
- 避免在高温或高压环境下使用设备，以防止设备的损坏或人身伤害。
2. 真空环境维持：- 定期检查真空机组的真空度和压力值，确保在设定范围内。
- 根据要求，定期更换真空泵和过滤器等易损件，以保持良好的真空环境。
3. 设备维护：- 定期清洁设备的表面和附近的杂物，以保持设备的通风和散热效果。
- 在停止使用设备一段时间后，应进行必要的维护工作，如清洁、润滑和检查等。
- 在进行维护工作时，请先切断电源，并确保设备处于停止状态。
4. 校准和维修：- 根据设备使用时间和工作情况，定期校准设备的性能和仪器的测量准确度。
真空机组使用说明及注意事项模版
真空机组使用说明及注意事项模版一、机组概述1. 本机组是一种用于创建高真空环境的设备，可广泛应用于科研实验、工业制造等领域。
2. 机组采用高性能真空泵，能够快速抽取室内空气，达到高真空状态。
二、机组使用说明1. 在开始使用机组之前，请确保将机组放置在平稳且通风良好的场所。
2. 使用前，请检查机组的电源线是否连接牢固，电源插座是否接地正常。
3. 将机组的电源开关置于“关”状态，然后插入电源线，并将电源开关置于“开”状态。
4. 开机后，机组将开始工作，此时您可以根据需要进行相应的真空操作。
5. 在操作过程中，请确保严格按照机组的操作界面进行相关设置，如抽气时间、抽气速度等参数。
6. 在机组工作期间，请避免将大量灰尘、液体等杂质进入机组，以免影响其正常运行。
7. 如果需要停止机组运行，请将电源开关置于“关”状态，并拔出电源线。
三、注意事项1. 机组使用时，请勿将手指、衣物等物品靠近机组运转部件，以免造成意外伤害。
2. 在机组工作时，应避免直接观察运转部件，以防眼部损伤。
3. 机组使用过程中，如发现异常噪音、异味或其他异常情况，请立即停止使用，并联系售后服务。
4. 机组工作时产生的热量较大，请确保机组周围没有易燃物品，以防火灾。
5. 在机组长时间运行过程中，请定期检查机组散热器是否堵塞，如发现堵塞，请及时清理。
6. 机组使用一定时间后，应进行定期保养和检查，可以联系专业人员进行维修和保养。
7. 在机组运行过程中，如发现异常震动或其他不寻常情况，请立即停止使用，并进行检查和维修。
四、机组维护与保养1. 机组使用一段时间后，应进行定期清洁，清除积尘和污垢，以保证机组的正常工作。
2. 检查机组的消耗品，如真空泵油、密封件等，及时更换和维护，以确保机组的长期稳定运行。
3. 机组需要定期进行润滑保养，使用适当的润滑油或润滑脂，以减少摩擦和磨损。
4. 如机组长时间不使用，请将机组进行适当的封存和保护，减少机组的损坏和老化。
真空滤油机普通使用说明指导书
真空滤油机使用阐明书目录目录 (1)一﹑工作原理 (2)二﹑流程图 (2)三﹑真空滤油机重要技术指标 (2)四﹑开机前检查与准备 (2)五﹑操作要点 (3)六﹑劣化油解决后可达到几项重要指标 (5)七﹑维护 (5)八﹑故障排除 (6)九﹑电路原理图 (7)十﹑电器元件表 (8)十一﹑电控柜面板图 (9)注意1、开机前请您细阅本使用手册，不对的操作将严重损坏本机性能。
2、电源接线要严格按照电气原理图接线，作好接地，注意安全。
3、非公司人员或授权机构不得擅自更改或短接控制系统线路。
4、在供电时候不要试图拆卸设备内部任何单元；不要触及设备内部端子或执行器，这样做也许导致电击和严重事故。
5、在设备运营过程中，不要试图拆卸或修改机内任何单元，任何这样做企图都也许导致误动作、火灾或严重损害。
6、设备自动加热温度已由调试人员按顾客规定设立，调定后非专业调试、维修人员不能随意改动。
7、只有具备电气系统知识从业人员可以进行检修。
8、不要在下列场合操作控制系统：＊温度或湿度超过规定范畴场合。
＊由于温度急剧变化而引起凝露场合。
＊有腐蚀性气体或易燃易爆性气体场合。
9、当温控仪失效，不能再对加热系统进行控制时，绝对禁止启动加热器。
真空滤油机使用阐明书一、工作原理水与油沸点差距较大。
高真空状态下，水沸点下降诸多，同步给油加热，使水份从油中迅速逸出。
再使油液通过精细过滤，成为合格油品。
滤前油在真空作用下，由进油口经磁性过滤、粗滤去粗粒杂质后到加热管加热。
热油由喷射管喷为粗粒雾状，并逐渐分布于反映环上，在一种立体范畴内，形成三维多层面蒸发体，若此时真空度为-0.09MP a ，而水沸点只有50℃左右，且油已被加热并稳定在70℃，油中水份沸腾逸出，油水分离。
大部份水蒸气进入冷凝器，凝结为水滴。
别的水汽与油中有害气体一起被真空泵排出。
去掉水份油由油泵泵出，通过精滤器滤除微粒杂质后输出，完毕一种工作循环，短时间循环之后，油中水、气、杂质就会除净，达到使用原则。
真空油泵和电阻真空计的使用说明
真空油泵和电阻真空计的使用说明使用说明：真空油泵和电阻真空计一、真空油泵使用说明真空油泵是一种用于制造和维持真空环境的设备，适用于多种实验室和工业领域。
以下是真空油泵的使用说明：1.真空油泵的安装首先，选择一个稳固的平台或固定支架，确保可以将真空油泵牢固地安装。
然后，将泵与真空系统的吸入口和排气口相连，采用适当的密封材料，确保泵与其他设备之间的连接是密封的。
最后，将泵与电源连接。
2.泵的开启在开启真空油泵之前，请确保在启动之前检查以下事项：-确保泵的排放口是打开的，以允许排气。
-检查泵的油位，油位应在标识范围内。
-检查泵的冷却系统，确保冷却水的流量良好。
-检查所有店铺是否关闭。
-准备好连接真空系统的适当密封装置。
3.泵的操作在打开泵之前，请确保所有连接都已妥善连接，并确保泵周围的工作区域是安全和干净的。
根据实际需要，从可调节的控制面板中选择所需的操作参数，如真空级别和排气速度等。
4.关闭泵和维护关闭真空油泵之前，请将泵的排气口关闭，并断开与真空系统的连接。
然后关闭泵的电源。
在进行泵的维护之前，确保泵已完全停止运行并冷却。
根据制造商的指示进行维护操作，如更换油封、清洁过滤器等。
二、电阻真空计使用说明电阻真空计是一种用于测量真空度的仪器，适用于实验室和工业领域。
以下是电阻真空计的使用说明：1.安装与连接首先，选择一个适当的位置安装电阻真空计，确保其不会受到外力的影响。
然后，将电阻真空计的真空接头与待测真空环境相连接，使用密封装置确保连接处密封。
2.开启和校准打开电阻真空计之前，请确保真空接头的密封是良好的，并确保电阻真空计的电源已连接。
根据电阻真空计的型号和制造商的指示进行校准设置。
校准设置通常包括零点校准和满量程校准。
3.测量真空度在校准完成后，可以开始测量真空度。
根据实际需要，选择所需的测量范围和单位。
启动电阻真空计，并等待一段时间，直到真空计稳定，显示出测量结果。
记录测量结果，并根据需要进行进一步的分析和判断。
真空净油机安全操作规程
你若盛开，蝴蝶自来。
真空净油机安全操作规程
1、启动真空泵前一定要先接通冷却水，后打开气阀。
严禁断水运行。
冬季停机后应放尽冷却水，以免冻裂真空泵。
2、真空泵运行时应运转平稳无异声。
如有异声或温度骤升时应停机检查。
3、进、排油泵运转声音应无刺耳异声。
如有异声应停机检查。
4、油机运行时间较长时应从真空泵油过滤器下的放油塞放掉沉积水和脏油，并添加部分新油。
从增压泵出气口底部阀门放掉凝结油。
5、油机如停置不用时，应清洗各个过滤器。
打开加热器底部阀门，将存油放尽，系统保持一定的真空度，并且将真空泵内旧油放尽，注入新油。
6、运行中经常检查压力表的压力值，当压力值高于0.5Mpa时，应清洗过滤器。
7、脱气罐高油位时，此时要调节关小油阀。
8、安全阀门压力值整定0.5Mpa。
9、注意保持罗茨泵的油杯油润滑油。
泵腔油窗孔油位在中线以上。
文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
第1页/共1页。
真空滤油机安全操作规程
真空滤油机安全操作规程第一章总则第一条为了保证真空滤油机的安全运行，本规程按照相关法律法规和安全管理制度制定，适用于真空滤油机的操作人员和维护人员。
第二条真空滤油机操作人员必须按照本规程的要求进行操作，并严格执行相应的安全操作程序。
第三条真空滤油机操作人员必须接受相关的安全培训，熟悉真空滤油机的结构、原理和操作方法，并具备相应的操作技能。
第四条真空滤油机操作人员必须经过身体检查符合操作上岗条件，并配备相应的劳动防护用品。
第二章真空滤油机操作规范第一条真空滤油机的操作人员必须熟悉真空滤油机的结构、原理和操作方法，并遵循以下操作规范：1. 在操作前，必须对真空滤油机进行检查，确认设备完好无损，并确保所有安全保护装置齐全有效。
2. 在操作真空滤油机前，必须清洁和排除工作区域内的杂物和障碍物，确保工作环境整洁有序。
3. 操作人员必须佩戴符合要求的劳动防护用品，如耳塞、防护眼镜、防护手套等，并保持操作区域的通风良好。
4. 操作人员必须按照真空滤油机的操作步骤进行操作，禁止随意变更操作步骤或操作程序。
5. 在操作真空滤油机时，应注意观察设备运行情况，并及时发现和处理运行中的异常情况，如噪音、震动、泄漏等。
6. 禁止操作人员在设备运行时，随意接近或触摸设备内部的运动部件，以免发生伤害事故。
7. 禁止操作人员在设备运行时，跳跃、奔跑或使用手机等分散注意力的行为，确保操作集中和安全。
8. 操作人员在完成真空滤油机操作后，必须进行设备的清理和维护保养工作，并妥善保管设备和工具。
第二章真空滤油机维护规范第一条真空滤油机的维护人员必须按照相关的维护要求进行操作，并严格执行相应的安全操作程序。
第二条真空滤油机的维护人员必须接受相关的安全培训，熟悉真空滤油机的结构和维护方法，并具备相应的维护技能。
第三条真空滤油机的维护人员必须经过身体检查符合维护上岗条件，并配备相应的劳动防护用品。
第四条真空滤油机的维护规范包括以下内容：1. 在进行维护工作前，必须对真空滤油机进行检查，确认设备停止运行并断电，并确保设备处于停稳状态。
真空滤油机操作手册
真空滤油机操作规范真空滤油机又叫做真空高效滤油机，真空净油机，它是一种体积小、比例重量轻、移动方便、噪音低、连续工作时间长、性能稳定、操作方便的新型油液过滤设备。
真空滤油机的作用是对各种油类进行过滤处理，对于轻度变质的油品进行处理，使之性能达到合格标准。
同时滤油机可以对设备进行现场补油操作，方便高效。
真空净油机是根据水和油的沸点不同原理而设计的，它由真空加热罐精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成的。
真空滤油机在使用操作前，操作人员应仔细阅读说明书，必须熟悉滤油设备的操作方法；严格按照说明书操作顺序进行操作，严格控制油罐油位，防止补处理油品吸入真空泵内；油温一般控制在40～60℃；使用中经常检查滤油设备各油管接头、阀门是否有堵塞、漏油现象，如发现故障应立即停机检查、处理。
滤油机及油系统的金属管道应采取防静电接地措施；真空滤油机在运行过程中出口油压力大于0.3Mpa时，应检查原因，有堵塞时停机清洗或更换过滤器元件；操作人员必须严守工作岗位，认真负责，值班时不得做其它无关的事情。
真空滤油机或是其他滤油机的工作现场都严禁使用烟火，不得在滤油机设备附近吸烟；值班人员应注意进、出油和电机运转情况。
严禁缺相运转，2.9采用油加热器时，应先开启油泵，然而投用加热器，停机时的操作顺序相反；如果投用加热器,应在停机前5分钟停用加热器,以防干烧加热器发生事故；工作完毕后，切断电源，清理现场。
真空滤油机常见故障及排除方法高效真空滤油机，又叫真空滤油机，是一种针对各种油类物质进行过滤净化处理的过滤设备，它对于保护油液，改善油液品质，对油箱进行安全补油都有着十分重要的作用。
真空滤油机使用频繁，在使用过程中难免出现各种各样的故障，本文就常见的一些故障种类进行分类和提炼，方便使用者自己进行判断和处理。
·故障现象：1，滤油机的真空度没有达到技术标准原因①被过滤的油液含水过多，排除的气体含水蒸汽多。
真空滤油机安全操作规程
真空滤油机安全操作规程背景真空滤油机是一种常见的工业设备，主要用于去除液体中或气体中的杂质和油脂。
在使用时，需要注意安全操作规程，保证设备运行稳定和操作人员的安全。
操作前准备1.操作人员必须经过正规的培训和指导，了解设备的结构和操作原理。
2.对于第一次使用的设备或长时间不使用的设备，需要进行清洗和检查。
必须确保设备内部无异物和污渍。
3.准备好所需工具和耗材，如管道接头、橡胶密封圈、滤芯等。
同时检查是否足够用。
4.确保设备电源和电气线路符合安全要求，工作环境清洁、通风良好。
操作中注意事项1.在操作之前，需要确认设备内无杂物，设备启动前，要将所有的触碰设备和管路的部分做好防护措施，以免发生事故。
2.操作前，必须检查所有工艺阀门和管道连接处是否紧固。
在开关过程中，需要先缓慢旋开和关，以免对管路造成伤害。
3.当启动设备后，需在一旁守候。
在运行期间，需要全程监视设备的运行状态，以确保它是平稳和安全的。
4.开启设备时，必须先检查真空表，确认真空度正常。
在操作过程中，需定期检查并记录真空值，确保设备正常工作。
5.随着设备的运行，滤芯的阻力逐渐增加。
当阻力增加至一定程度时，需要更换滤芯。
6.在更换滤芯时，需要先切断所有进、出流的管道，停止设备运行。
然后依次拆卸各部件进行维修保养，保证操作的安全性和稳定性。
7.在操作中，须定期检查滤油器内的油位和泄油器的油位，以及各管路的连接情况。
如发现异常情况，应及时停机进行检查和处理。
操作后处理1.在停机之前，应先排放液体和气体等，然后切断电源，关闭所有工艺阀和排放阀，切断用电源。
2.定期对设备进行维护保养，检查设备的各个部件是否在良好的工作状态下。
3.更新设备使用记录，包括维修保养记录、操作记录、开机时的注意事项等。
总结操作真空滤油机时，必须按照上述要求严格遵守安全操作规程。
操作人员必须经过正规的培训和指导，了解设备的结构和操作原理，保证设备运行稳定和操作人员的安全。
在操作过程中，要注意检查滤元件的阻力值和真空度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MFVE6000真空净油机08FB017-SM使用与维护说明书上海敏泰液压件有限公司Mintai Hydraulics Shanghai Co., Ltd.二00八年八月目录一概述： (3)二、技术参数： (4)三、工作原理 (5)四、安装与调试 (5)五、操作说明 (8)六、操作面板说明........................ . (9)七、安全操作规程.................. ..... . (11)八、常见故障排除方法......................... (11)九、设备维护............. . .. (12)十、主要元件清单 (12)十一附图 (14)一、概述：MFVE6000真空净油机是我公司研制的新型高科技产品；采用德国先进技术，操作简单，自动化程度高，是净化汽轮机油的升级换代产品，本设备除用于各种使用透平油的机组外，还可以用于轧钢、航空、船舶、农用及其它机械液压油和润滑油净化之用。
MFVE6000真空净油机与被净化机组联接，可在线处理，也可以停机单独处理油液。
本机具有过滤、脱水及除气等功能，经过MFVE6000真空净油机处理后可除去自由及溶解水，自由及溶解空气和其它气体以及固体污染物，使油液清洁度满足设备所需的要求。
本机由过滤、加热、真空、脱水等几大部件组成。
分为：过滤系统、加热系统、真空系统、供油系统以及供电控制系统。
具有以下特点：A. 功能齐全：该机采用德国先进技术，采用国外最新工艺设计制造，集压力过滤、真空脱水除气法等优点于一体，比传统的板框压力式滤油机、白土净化装置等综合性能好，脱水效果好，使用于严重进水的透平油的净化处理。
B. 一机多用：该机既可以进行聚结脱水除气、精滤杂质，又能提供真空脱水，除气，精滤杂质及补油等功能，使用方便。
C. 操作简单，自动化程度高，多项报警（如精过滤器堵塞报警、粗过滤器堵塞报警、真空罐高低液位报警、和真空度过高报警等）及异常时自动停机功能，可无人值守连续运转，模块化设计。
D. 安全可靠：压力、温度、过滤堵塞以及液位可自动保护，并有报警指示。
E. 效率高、经济：该机可单独处理，不需与汽轮机组同步进行二、技术参数：1. 系统流量：6000L/h；2. 真空度：-0.08MPa；3. 真空度报警值：-0.085 MPa；4. 工作介质：Aircol Hc10；5. 油液脱水可达：25ppm；6. 除气可达： 0.2%；7. 过滤精度可达：NAS1638-5级；8. 进油泵安全阀开启压力：0.8MPa；9. 进油泵进口吸空报警值：-0.02 MPa；10.排油泵安全阀开启压力：0.6MPa；11.介质温度：60～80ºC；12.额定电压：AC380V；13.额定功率：100KW；14.外形尺寸：2100X1700X1800mm（长X宽X高）三、工作原理油液在进油齿轮泵的作用下通过吸油滤网、电加热器及预过滤器后进入真空腔进行脱水、除气处理。
吸油滤网过滤精度为100µm，用于去除100µm以上的固体颗粒，以保护进油泵。
电加热器用以将油液温度升高到指定温度以便提高油液在真空腔中的脱水、除气效率。
预过滤器的过滤精度为10微米，用以去除油液中大于10微米的固体颗粒污染物。
油液在进油泵作用下，通过喷嘴以雾状的形式进入真空腔，首先以便暴露在真空下，在这里油液中的水分（自由水、溶解水、乳化水）以及溶解气体、空气以及其它低沸点物质便在热/真空过程中被蒸发掉。
这些被蒸发的物质被真空泵抽出后经过冷却装置冷凝，然后被自动排放。
经过处理后的油液在排油泵，在经过精过滤器过滤后排出净油机。
四、安装与调试1、设备安装1.1、电器的安装与接线电控箱的安装在设备出厂前已经安装好，只是电控箱与外部的接线未接；应参照电气原理图和电气端子接线图按如下接线：A. 设备采用AC380V三相五线制供电，即：L1(相线一)，L2（相线二），L3（相线三），N（零线），PE（接地线）。
铜芯电缆线的大小：3×50mm2＋1×16mm2B. 电源的L1(相线一)接到断路器QF1的“1”端子上；电源的L2(相线二)接到断路器QF1的“3”端子上；电源的L3(相线三)接到断路器QF1的“5”端子上；N（零线）接到接线端子上的“N”标志处; PE（接地线）接到接线端子上的“PE”标志处。
C. 端子接线图，用1.0mm2两芯橡皮线将此设备的92号端子(D100*)和93号端子（D216）分别连接到泵组控制箱里的84号端子（D100*）和83号端子（D216）。
D. 注意：连接电源时，一定要采用五线制的电源，不得把N(零线)和PE（接地线）连接在一起。
E. 接好电源调试时，首先的注意每一个电机的运行方向是否一致。
如果相反，应停机换向(对换电源进线的相序)；F. 连接好电源线和与泵组控制箱的接线之后，合上各电源断路器，本设备处于预工作状态。
1.2、机械部分的安装A. 本机到位后，开箱前检查包装是否完好，是否颠倒，设备的说明书、装相单等是否齐全;打开包装，应先调节好水平，固定好。
B. 开电器柜，检查内部各处保险是否齐全，电器接头有无松动；电器元件是否受潮或损坏，消除各处杂物。
C. 查各处连接部位的螺栓、螺母有无松动，管接头处有无松动漏油现象，如有则需拧紧；D. 本机的进油管与被处理的油箱的出油口连接，本机的出油口与处理油箱的进油口联接，联接管道内部必须清洁。
E. 好总电源和接地保护，合上“总电源”开关，指示灯亮，表明电源接通；F. 察看真空泵的油标窗口，看油位是否处在最高刻度线与最底刻度线之间，真空泵油是否变质，否则加油或更换新油。
2、试车运行2.1 加真空泵油和安装滤芯：真空泵无油运转将损坏，所以启动前必须加油，通过加油螺塞将专用真空泵油加入泵内，直至油位刻度线的最高标记处。
打开各个过滤器将滤芯按过滤器的规格装到过滤器中。
2.2判断泵的转向：把系统中的球阀全部打开（球阀4.1和4.2关闭），然后接通总电源，分别依次点击真空泵1、排油泵29和进油泵17，看电机的转向是否与泵的转向相符，若相反，则把电源线更换相序，重新试验泵转向，直到两者转向相符为止。
2.3 报警的设定：关闭进气管路中的球阀3.2和球阀21.3及21.4，打开球阀3.1，单独开启真空泵，当真空表的值为-0.085MPa时，停止真空泵，用一一字扳手调节真空开关5.1（顺时针增大，逆时针减小）直到真空过高报警灯亮为止，同时检查管路的气密性（真空表的值不下降表明管路没有泄漏）。
同时在电气中设定真空过高报警灯亮时真空泵自动停止，报警信号消失5秒后真空泵又重新启动。
真空开关报警值设定好后，开启真空泵，然后调节进气管路中的球阀3.2使真空表的值维持在-0.08MPa位置。
将真空开关5.1拆下装到5.2的位置，按以上方法设定好报警值-0.03MPa，然后将真空开关重新安装到原来位置。
2.4 安全阀的设定：启动进油泵设定进油泵上的安全阀开启压力为0.8MPa；启动排油泵设定排油泵上的安全阀开启压力为0.6MPa。
2.5高低液位的设定：设定液位计的最低点为低液位，浮球从最低点往上移动380mm为高液位，同时电气上设定低位报警时，排油泵不能启动，高位报警时，进油泵不能启动。
2.6系统的运行：接通总电源，启动真空泵、进油泵和排油泵，开启加热器，使整个系统连续运行，要保证排油泵的启停间隔时间不要少于10分钟，用温度数显表来控制加热器，保证油液的温度控制在65±5ºC范围内。
五、操作说明此设备的操作分为手动操作和自动操作两套程序，现以手动操作进行说明：1、将设备的进出油软管与外部设备连接好，并接好设备电源。
2、按下设备上总电源按钮，按下真空泵启动按钮，启动真空泵对真空罐抽真空，调节进气球阀3.2，使真空表的压力值维持在-0.08MPa;3、按下进油泵启动按钮，进行加油，真空罐液位高于低液位后，按下排油泵启动按钮进行排油。
4、按下加热器启动按钮，对油液进行加热，油液的温度通过数显表来显示，并控制油温在65±5ºC范围内。
5、设备正常运行一段时间后，可取样或在线进行污染度、水分的检测。
6、停机：首先停止加热器，然后按下进油泵停止按钮，在按下真空泵按钮，最后等真空罐的液位到达低位时再按下排油泵停止按钮，最后关掉总电源。
六、操作面板说明A. “总电源”：打开此旋钮，指示灯亮说明设备通电。
B. “急停”：紧急情况按下此按钮，面板上的所有控制功能停止。
C. “油液温度”数显表：显示经过加热器加热后的油的温度。
D. “真空过高”：报警指示灯，灯亮时，表示真空度太高，真空泵停止。
E. “进油吸空”：指示灯，灯亮表示进油泵吸空，进油泵自动停止。
F. “粗过滤器堵”：报警灯，灯亮表示粗过滤器堵，应更换滤芯。
G. “精过滤器堵”：报警灯，灯亮表示精过滤器堵，应更换滤芯。
H. “油位过高”：报警灯，灯亮表示真空罐液位过高，进油电机停止。
I. “油位过低”：报警灯，灯亮表示真空罐液位过低，排油电机停止。
J. “真空泵启动/停止”：手动控制旋钮，控制真空泵的开停。
K. “加热器启动/停止”：手动控制旋钮，控制加热器的开停。
L. “排油泵启动/停止”：手动控制旋钮，控制排油泵的开停。
M. “进油泵启动/停止”：手动控制旋钮，控制进油泵的开停。
N. “手动/停止/自动”：选择旋钮，选择手动，对单台设备进行手动操作；选择自动，设备将自动进行工作；不用时，将开关旋到中位。
七、安全操作规程操作者只有遵守安全操作规程，才能保证操作者和设备的安全，下面仅提出几条必要的安全操作规程供操作者参考：A. 开机前，请务必详细阅读，弄懂本机说明书；B. 运行过程中，应随时观察各报警器、指示灯的工作状态，若发现异常现象，应关机处理解决问题；C. 设备停机后，应打开冷凝器下部的放液阀将液体放干净。
D. 设备开机前要检测真空泵的泵油是否加满或变质。
八、常见故障排除方法下面仅列出几种常见故障的排除方法，当用户在使用时，如果按照下述方法仍不能排除故障，请与我公司技术部联系。
九、设备维护设备的保养采用“日常检查”和“定期检查”的方法，以保证设备的正常运行。
十、主要元件清单十一附图1415。
