Φ4.2×13m水泥磨说明书3M63A-SM上海新建重型机械有限公司2006年10月目录1 主要技术 (2)2主要特点及其工作原理 (4)3结构概述 (5)4安装要求 (8)5试运转 (11)6操作、维护及检修 (14)7 随机图纸目录 (21)1、主要技术性能1.1 规格：Φ4.2×13m1.1.1 磨机筒体内径：4200mm1.1.2 磨机筒体内壁长度：13000 mm1.1.3 磨机筒体有效内径：I仓4010mmII仓4080mm1.1.4 磨机筒体有效长度：I仓4150mmII仓8250mm1.2 用途：粉磨水泥熟料（配辊压机）1.3 粉磨方式：闭路1.4 入磨物料粒度：辊压机挤压料1.5 出磨成品细度：325#筛筛余6%1.6 出磨成品比表面积：3400cm2/g1.7 生产能力：150t/h1.8 磨机转速：15.8 r/min, 慢速传动: 0.16 r/min 1.9 传动方式：中心传动1.10 电机功率：3550 kW（实际功率由工艺定）1.11 研磨体装载量：217～230t1.12 滑履轴承(两台)1.12.1 端面热电阻：型号：WZPM-201数量： 3测温范围：–100~150℃分度号：Pt100电阻值：100+0.12Ω (0℃)1.12.2铂电阻:型号：WZP-26S数量： 11.12.3 电加热器：型号：SRY2-220/2(2Kw, 220V)数量： 21.13 滑履轴承稀油站（两台）型号：GYXZ-63GII润滑油：N320 GB5903-86中负荷工业齿轮油或ISO VG320矿物油（详见稀油站说明书）供油温度：40℃低压泵公称流量： 63 l/min公称压力： 0.4Mpa低压泵电机型号： Y100L1-4V1功率： 2.2×2(台)=4.4kW(一备一用)转速: 1430 r/min电压: 380V高压泵公称流量： 2.5 l/min公称压力： 31.5Mpa高压泵电机型号： Y112M-6,B35功率： 2.2×2(台)=4.4kW转速：970 r/min电压：380V电加热器：型号：HRY4-380/4功率：3×4=12 kW电压：220V油流信号器：数量3，型号YXQ-25II（220v，0.2A）1.14 传动装置及润滑油站详见订货合同技术附件1.15 冷却水用量滑履轴承： 3.5×2(台)=7m3/h滑履轴承润滑装置：6×2(台)=12m3/h主电机润滑油站：详见订货合同技术附件主减速机润滑油站：详见订货合同技术附件1.16总重量：249400Kg(不含传动装置和研磨体的重量)2、主要特点及其工作原理2.1 主要特点本磨机采用中心传动，两端采用滑履轴承支承。
Φ4.2X13m水泥磨技术参数表
Φ4.2X13m水泥磨技术参数表磨机技术性能参数和供货范围一.技术参数设备名称：Φ4.2X13m双滑履水泥磨用途：用于水泥粉磨数量：1台套规格：Φ4.2X13m入料粒度：≤25mm能力：170 t/h转速：16rpm（磨机旋转方向为磨尾往磨头方向顺时针）仓数：2仓（粗磨仓、细磨仓）滑履轴承高低压稀油站：XGDA5/80或XGD2xA5/80(P)（用与Φ4.2X13m 双滑履水泥磨配套用）二、单台磨机系统供货范围（单台设备）卖方提供除研磨体及传动装置以外的全套水泥磨主机，包括地脚螺栓等。
详细供货范围及技术参数以供方提供的Φ4.2X13m水泥磨总图、分总图为准。
1、进料装置一套2、支架一套3、滑动端滑履轴承一套4、固定端滑履轴承一套5、回转部分一套6、滑履轴承润滑系统二套7、出料罩一套8、滑履轴承安装工具一套三、主要零部件规格（一）回转部分1、筒体数量：一件材质：Q235-C2、隔仓板数量：一套材质：组件3、出料篦板数量：一套材质：组件4、进料锥衬板（1）数量：12件材质：中合金5、进料锥衬板（2）数量：12件材质：中合金6、人孔波形阶梯衬板（1）数量：2件材质：中合金7、人孔波形阶梯衬板（2）数量：2件材质：中合金8、人孔波形阶梯衬板（3）数量：6件材质：中合金9、人孔波形阶梯衬板（4）数量：2件材质：中合金10、人孔波形阶梯衬板（5）数量：2件材质：中合金11、人孔波形阶梯衬板（6）数量：6件材质：中合金12、人孔盖衬板（1）（2）数量：2件+2件材质：中合金13、波形阶梯衬板（1）（2）数量：42件+42件材质：中合金14、标准波形阶梯衬板数量：474件材质：中合金15、凸缘波形阶梯衬板数量：42件材质：中合金16、凹缘波形阶梯衬板数量：42件材质：中合金17、标准双曲面衬板（1）（2）数量：21件+612件材质：中合金18、平衬板数量：42件材质：中合金19、双曲面衬板（1）（2）数量：21件+21件材质：中合金20、人孔双曲面衬板（1）（2）（3）（4）（5）（6）（7）（8）数量：2件+2件+4件+2件+2件+2件+2件+4件材质：中合金21、进料端衬板（1）（2）（3）（4）（5）数量：12件+18件+18件+24件+24件材质：中合金（二）滑动端滑履轴承1、滑履罩部分数量：1套材质：组件2、底板数量：2件材质：Q2353、球体座数量：2件材质：ZG270-5004、凸球体数量：2件材质：34CrNi3MoA5、凹球体数量：2件材质：34CrNi3MoA6、托瓦数量：2件材质：组件7、夹板（1）（2）数量：2件+ 2件材质：ZQSn6-6-38、托辊（6）（三）固定端滑履轴承1、滑履罩部分数量：1套材质：组件2、底板数量：1件材质：Q2353、球体座数量：2件材质：ZG270-5004、凸球体数量：2件材质：34CrNi3MoA 5、凹球体数量：2件材质：34CrNi3MoA 6、托瓦数量：2件材质：组件7、夹板（1）（2）数量：2件+ 2件材质：ZQSn6-6-3 8、固定块数量：1件材质：HT2009、托辊数量：3件材质：45（四）、滑履轴承润滑系统型号：XGD-A2×5/80低压公称油量：80 L/min低压油供油压力：0.4MPa高压公称油量：2×5 L/min高压公称压力：31.5Mpa油箱容积： 2.0 m3（有效容积）供油温度：40±3℃冷却水温度：≤30℃冷却水用量：7.5 m3/h冷却水压力：0.2～0.3MPa过滤精度：0.1 mm冷却面积：8 m2（三）卖方提供的技术资料、提供时间序号名称数量（1）φ4.2×13米磨机总图10套（2）高压启动及润滑系统10套（3）磨机安装、使用说明书10套（4）产品合格证（包括外购件合格证）1套/台（5）设备润滑表10套（6）磨机进料装置10套（7）磨机出料装置10套（8）主轴承10套（9）回转部分10套（10）衬板布置图10套（11）润滑装置安装、使用说明书10套（12）润滑站电气原理图/接线图/PC程序清单10套（13）卖方配套设备的详细图纸资料10套（14）部装图、零件图、易损件清单10套以上图纸资料应在合同生效后1个月由卖方交到买方（合格证随发货提供）。

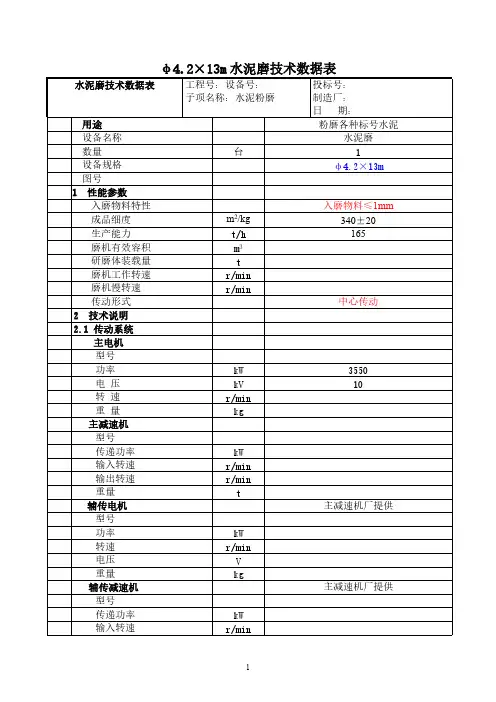

φ42×13水泥管磨技术数据表
