DISA垂直射压铸造生产线的管理要点

D I S A垂直射压铸造生产线的管理要点The document was finally revised on 2021DISA垂直射压铸造生产线的管理要点摘要：丹麦DISA 公司生产的DISA湿型砂垂直射压造型机具有性能可靠、精度高、表面质量好、错型值小、操作简单和生产效率高等优点，目前在造型机行业处于最高水平。

有人说DISA 造型机就象傻瓜相机一样操作简单；也有用印钞机来比喻DISA造型机。

但实际经验告诉我们上，如果没有好的管理，好的设备并不能发挥好的作用。

即使有了先进的造型机，也不一定能生产出合格的铸件。

铸造生产是一个连续的过程，而且铸造是一个影响因素很多的系统，如果这个系统中有一个环节出了问题，就很有可能出废品。

又因为DISA 公司造型机的生产效率很高，所以一旦开始出废品，产生废品的速度也是惊人的。

因此，我们应该用系统的观点来考虑问题。

本文从新产品的开发谈起，就有关DISA 垂直射压造型生产线运行中应该注意的问题谈一些粗浅的看法。

关键词：铸造 DISA垂直射压造型线生产管理?1.全面准确地理解客户的要求让顾客满意的前提是要准确理解顾客的要求。

顾客的要求包括对产品质量特性的要求（如机械性能、化学成分、金相组织、尺寸公差、表面质量、检测方法的规定等）、对产品交付方面的要求（产品的数量、交付期、交货目的地等）、对价格方面的要求（价格条件、付款方式、结算方式等）及违约责任等其他特殊要求。

顾客的要求应该以书面的形式来表达，避免以后与顾客发生争执。

2.新产品的开发在新产品的开发阶段，首先要明确输入的顾客信息并制定开发计划，其次对设计开发的不同阶段要进行评审和验证，直至样品被顾客接受。

制定控制计划、作业指导书是该阶段必须要做的事情。

3. 原料采购铸造行业原材料所占的成本大约在60-70 %，因此通过在原料采购中对所有的原材料均应招标采购，这样做可以比较明显的降低原材料的价格和采购成本，提高原材料的质量。

迪砂线造型原理培训

ቤተ መጻሕፍቲ ባይዱ
下芯框传送差可能原因： • 在砂芯传送时任何导致下芯框/ 砂型接触不精确( 见故障处理表，表2) 的缺陷，将会导致下芯不佳。要检查下芯框/ 砂型的实际接触面，可在下芯框表面涂上粉笔灰或类似物，在一个下芯周期后检查砂型表面留下的印痕。 • 砂芯尺寸超出范围 • 下芯减速器速度和/ 或压力太低 • 下芯框支架与砂型串不垂直 • 下芯机调节不当合型时砂型压碎可能原因： • 型砂强度性能差 • 型砂表面间接触不佳 • 挤压压力太低 • 合型压力太高 • 造型机与砂型输送机未对准 • 正压板速度特征不正确

砂型面不平行任何形式的砂型面不平行都是不允许的。可能是由下列原因引起的： a. 型板变形 b. 型板未与加热板整个表面接触 c. 射砂时间太长或太短 d. 加热板间不平行 e. 反压板轴承过度磨损或调整不当 f. 正压板上的导块调整不当 g. 反压板上的压力垫和止动垫接合面变形可能原因： • 型砂抗压强度太低 • 挤压压力太低 • 砂型合型压力太高 • 接合面过度磨损减少了砂型间的输送表面 • 调整不当的砂型输送机
迪砂线造型原理培训
主讲人：xxx 日期：xx.xx.xx
内容

迪砂线优势和组成迪砂线造型步骤和特点对铸件质量的影响日常注意事项
一、迪砂线的组成

优势：组成：
• DISA 造型机(DMM) •自动砂型输送机(AMC) •同步皮带输送机(SBC) •下芯机(CSE) •型板快速更换单元(QPC)
4B:砂型串输送

砂型合型后，自动砂型输送机(AMC)与 PP 同时移动，将砂型串向前输送一个砂型厚度的距离。
操作5 PP 脱模

PP被从砂型脱开并回到造型室的初始位置。

迪砂线造型原理培训 ppt课件

操作3 3A:向造型室前移动砂型
挤压砂型被卡在反压板和正压板之间，移到造型室前。
3B:SP脱模
SP 被慢速从砂型中脱开并摆动到水平位置。造型室现在打开。
当SP摆动时，压缩空气吹砂型 SP 的型腔。
操作4 4A:合型
PP将砂型推出造型室。在砂型快要接触到砂型串前，PP减速。
4B:砂型串输送
• 型砂水分过多使流动性降低，而且射砂时型砂不够紧实 • 射砂时模型深腔的排气性差。可使用排气面积大的排气孔 • 射砂压力过高或过低 • 挤压压力过低 • 射砂时型砂分配不匀。增大造型室深度可以增加射入造型室的型砂的空间，这有助于在模型深腔更好地分布。从射砂槽边沿到模型深
腔距离最小为75 mm。最小造型室深度： 8 x 模型腔直径。在模型腔入口处的模型半径应尽可能大
步骤3
型板被放在接收架上。
步骤4
QPC夹取输送架上的新型板。
步骤5
新型板被安装。
当SP处在型板更换位置(DMM 操作6) 时， SP 型板更换过程同上述步骤2-5。
三、对铸件质量的影响
剪切和掉砂
可能原因：
• 型砂强度性能差 • 非活性泥份含量太高使型砂脆性增大 • 型板变形 • 因导向销( 套) 过度磨损使型板产生垂直位移 • 模型有反向起模斜度、刮痕或磨损 • 模型深腔的排气性差，致使起模时产生真空将因而掉砂。可使用排气孔。 • 型板位置倾斜( 见“模型装置” ) 使模型产生反向起模斜度 • 砂芯/ 砂型配合不良导致下芯时砂型脱落 • 砂芯尺寸不准也是砂型脱落的原因 • 挤压压力太大引起型砂“回弹”，导致砂型掉砂 • 型砂在型板下聚集( 刮砂条损坏)。起模速度增加将使情况更糟 • 正压板不平行使模型产生反向起模斜度，若没有这种情况起模斜度应该是正确的 • 反压板和正压板中的型板导销块与型板套管未对准 • 底板磨损 • 底板与导轨未对准 • 反压板的主轴承磨损或未对准 • 导杆和导杆套管磨损 • 造型室通风口堵塞 • 导块未调整好

迪砂造型机安全操作规程标准版本

文件编号：RHD-QB-K2588 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX迪砂造型机安全操作规程标准版本迪砂造型机安全操作规程标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、开机前检查1、气源压力0.6pa。

2、设备无漏油、漏气现象。

3、油罐中油位在玻璃窗90%-100%。

4、在控制柜上的主开关C0-Q2必须总是位于其关闭位置（O），且必须锁在其关闭位置（O）。

5、钥匙开关C0-S2必须在位置0并且钥匙必须拔出。

二、冷启动和空转1、合上电控系统：转动钥匙开关C0-S2到位置1；控制系统进行持续大约两秒钟的硬件测试。

（如果有任何硬件故障信息出现在VDU上，联系您的维修人员）2、取消紧急停止：将P1上的确认开关C10-S37转到位置1。

（如果有任何红色指示灯C5-H34、C5-H36或C5-H38仍然亮，VDU将显示一条信息。

）3、重置光幕帘：按P2上的C10-S70和P3上的C10-S50。

4、选择空转，不射砂和挤压：将P1上的砂选择开关C12-S30转到位置0。

5、启动DMM电机：转动钥匙操作开关C10-S2到位置3。

当您释放钥匙，它将自动回到位置2。

如果指示灯C5-H24不亮，VDU将显示原因。

如果您想停止电机，转动C10-S2到位置1。

6、选择自动模式：将模式选择开关C12-S52转到位置4.7、确保屏幕F3上显示的型板尺寸（当前型板数据）与安装在DMM上的型板相匹配。

8、启动DMM：将P1上的启动/停止开关C12-S64转到位置2。

如果指示灯C5-H26不灭，VDU在屏幕F2/F12显示原因。

在您开始生产之前，让DMM空运行2分钟预热。

9、检查确认液压油温度在40℃-55℃之间。

10、检查生产参数符合作业指导书要求。

D砂线

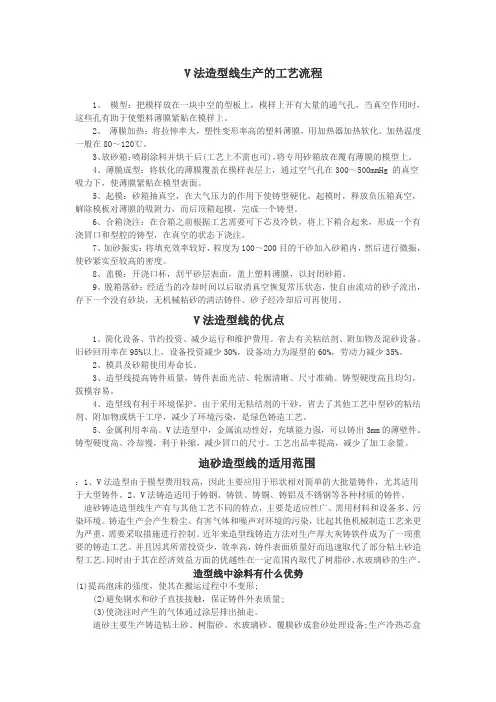

V法造型线生产的工艺流程1、模型：把模样放在一块中空的型板上，模样上开有大量的通气孔，当真空作用时，这些孔有助于使塑料薄膜紧贴在模样上。
