CRTSⅠ型板式无砟轨道施工技术一、概述CRTSⅠ型板式无砟轨道由钢轨、弹性分开式扣件（本项目为WJ-7A 型扣件）、充填式垫板、轨道板、水泥乳化沥青砂浆调整层、钢筋混凝土底座、凸形挡台及其周围填充树脂等组成。

结构分路基、桥梁和隧道地段，结构高度分别为787mm、687mm。

轨道板均为预制，标准板长度为4962mm、3685mm和4856mm，一标范围内用到异型板长度有两种分别为4652mm和3345mm。

二、轨道结构设计（一）总体设计1.桥梁地段桥梁地段轨道结构高度为687mm（钢轨176+扣件39+轨道板220+砂浆50+底座202），底座板宽度为2.8m。

底座在梁面分段设置，每块轨道板长度底座设置20mm伸缩缝，伸缩缝对应凸形挡台中心并绕过凸形挡台。

底座范围内梁面不设防水层和保护层，轨道中线2.6m范围内的梁面在梁场预制时应进行拉毛处理，梁体采用预埋套筒植筋与底座连接。

注意：1.底座施工之前检查梁面是否按要求拉毛。

2.轨道施工完成后再进行桥梁防水层的施工。

3.严格控制梁缝处扣件间距，一般不应大于700mm，困难条件下最大不超过725mm，不满足要求时底座进行悬出，悬出量最大不超过50mm。

采取底座悬出措施后扣件间距也不能满足困难条件下要求时应对梁缝进行处理。

4.严格控制梁面高程，保证底座厚度在允许范围内。

2.路基地段路基地段轨道结构高度为787mm（钢轨176+扣件39+轨道板220+砂浆50+底座302），底座板宽度为3.0m。

底座在基床表层上分段设置，普通路基地段每3～4块轨道板长对应的底座长度设置一处伸缩缝。

伸缩缝宽20mm。

两块底座板之间伸缩缝处设置10根传力杆，传力杆为直径38mm的光圆钢筋。

设置标准按《公路水泥混凝土路面施工技术规范》（JTG F30-2003）中表9.1执行。

混凝土整体浇筑路基上每块轨道板对应一处伸缩缝，伸缩缝宽20mm。

同时，在混凝土路基沉降缝上方底座板也对应设置伸缩缝，伸缩缝同路基沉降缝同宽，但最大不超过20mm，并在断开伸缩缝处适当调整底座钢筋布置。

客运专线CRTS-Ⅰ型单元式无粘结后张预应力轨道板预制施工工法(2)

客运专线CRTS-Ⅰ型单元式无粘结后张预应力轨道板预制施工工法客运专线CRTS-Ⅰ型单元式无粘结后张预应力轨道板预制施工工法一、前言随着城市建设的快速发展和交通需求的增加，高速铁路的建设已成为当前的重点工程之一。

为了提高铁路的运行速度和安全性，提供更加舒适的乘车环境，CRTS-Ⅰ型单元式无粘结后张预应力轨道板逐渐被采用。

本文将介绍这种轨道板的预制施工工法，包括其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点CRTS-Ⅰ型单元式无粘结后张预应力轨道板是一种先进的轨道结构形式。

其特点是：具有较好的稳定性和耐久性；预制轨道板具有一定的弯曲半径，可以适应弯曲路段的需要；轻量化设计，减少了运输、安装、维护方面的成本和工作量；防震能力强，能有效降低地震对轨道的影响；预制工艺、模块化设计和装配化施工，提高了工程的施工速度和质量。

三、适应范围CRTS-Ⅰ型单元式无粘结后张预应力轨道板适用于高速铁路等要求较高的轨道工程。

其优势在于适用于各种地质条件和复杂地形，适用于高速列车和大运量的交通需求，适用于各种气候条件和环境要求。

四、工艺原理施工工法与实际工程之间的联系主要体现在以下几个方面：预应力轨道板的设计和制造；基础处理和轨道板的铺设；轨道板的预紧和连接；整体的钢轨固定和调整；轨道板的后张预应力处理等。

这些技术措施保证了轨道的稳定性和耐久性，同时提高了施工效率。

五、施工工艺1.基础处理：清理基础地面，进行基础的检查和处理，确保基础的牢固和平整。

2.轨道板的铺设：将预制的轨道板按照设计要求进行铺设和连接，确保板与板之间的间隙符合要求。

3.轨道板的预紧和连接：通过预应力锚固系统对轨道板进行预紧，使其受到一定的拉力。

然后使用连接件将板与板连接起来，形成整体的轨道结构。

4.钢轨固定和调整：根据设计要求，对钢轨进行固定和调整，使其符合轨道的要求，并达到预期的水平和高低位置。

CRTSI轨道板生产工艺

CRTSI轨道板生产工艺简介CRTSI轨道板又称CRTSII轨道板，是近年来新兴的轨道交通系统的主要轨道形式之一。

该轨道板由混凝土组成，表面覆盖一层用钢筋网改性的水泥沥青混凝土。

在轨面上嵌入两条精密制造的钢轨，使车轮与钢轨接触，从而形成轨道交通系统。

本文将介绍CRTSI轨道板的生产工艺。

生产工艺原材料准备CRTSI轨道板的生产原材料包括水泥、外加剂、沥青、钢筋、锚具、环氧树脂、生产线材料等。

设备准备CRTSI轨道板的生产设备包括混凝土搅拌机、控制系统、轨道表面处理设备、旋转振动平板、感应加热器等。

混合料制备CRTSI轨道板制造的混合料一般采用搅拌机进行混合。

首先按一定比例将水泥、沙子、石子、水、外加剂等逐一投放到搅拌机中，进行混合搅拌，得到要求的混合料。

钢筋制备钢筋是CRTSI轨道板的关键部分，钢筋的质量直接关系着整个轨道板的质量和运行安全性。

因此，要求钢筋具有足够的强度和韧性，同时还需要具有一定的弯曲能力。

钢筋在实际的生产过程中，采用人工剪切和弯曲机来进行处理。

精密制造钢轨钢轨是CRTSI轨道板中另一重要部分，承担着车轮的承重作用。

钢轨生长为一定长度后进入压力机进行冷弯成形，经过测量、修整和校准，得到符合要求的轨道头、轨道肩和轨道蹄。

轨道表面处理轨道表面处理包括了平整处理、除尘处理和防腐处理。

1.平整处理：轨道表面在安装钢筋和焊接后，会进行打毛，用来增强钢筋和混凝土之间的附着力。

之后再进行平整处理，以确保轨道表面平整光滑，钢筋嵌入缝隙紧密平整。

2.除尘处理：处理干净，无灰尘和其它杂质。

3.防腐处理：防止轨道表面因为水分进入破坏混凝土，采用特殊的防水涂层处理轨道表面。

轨道组装1.轨道布置：沿指定位置布置钢轨，同时确保轨道间距、相邻轨道之间的角度和位置合适。

2.钢筋焊接：在轨道上焊接钢筋，使钢筋交叉并牢固，防止混凝土变形并增强轨道强度，保证运行安全。

3.混凝土浇筑：将混合料倒入固定容器内，通过振动板进行压实和密实，将混凝土填充到钢轨涵盖的深度内。

CRTSI型轨道板铺设施工工艺

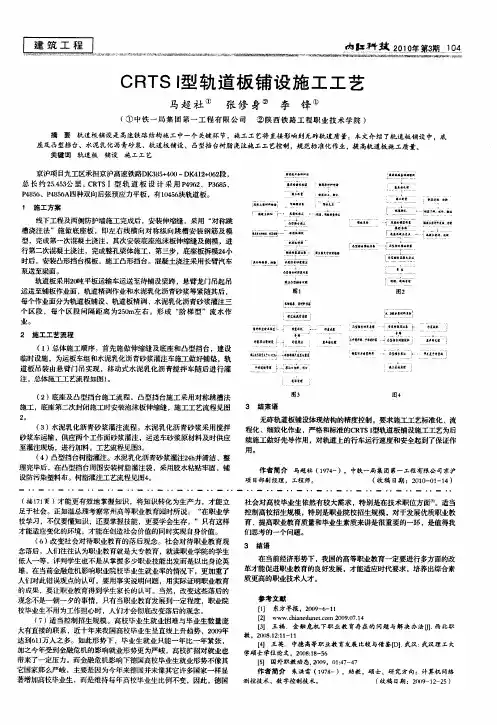

【】２２ｗ．ｉｅｕｅＣｉ０９０４ｃａｄｎｔＯｎ２０．１ｈｎ．７
