此图为振动摩擦机线性振动摩擦焊接结构图
振动摩擦焊接机的工作流程
振动摩擦焊接机的工作流程英文回答：Vibration Friction Welding Machine Working Process.Vibration friction welding (VFW) is a solid-state welding process that utilizes high-frequency vibration and friction to join two metal workpieces. It is commonly used for welding dissimilar metals, thin sections, and materials with high melting points.The VFW process involves several key steps:1. Surface Preparation: The surfaces of the workpieces to be welded are cleaned to remove any contaminants that could hinder the welding process.2. Clamping: The workpieces are clamped together in a fixture to ensure proper alignment and prevent movement during welding.3. Vibration: A high-frequency vibration is applied to one of the workpieces to create friction and heat at thejoint interface.4. Friction: The vibrating workpiece is pressed against the stationary workpiece, generating friction and further heating the joint area.5. Upset: As the friction and heat increase, the metalat the joint interface becomes softened and deformed. An upset force is applied to forge the two workpieces together.6. Cooling: Once the welding process is complete, the joint is allowed to cool, solidifying the bond between the workpieces.Advantages of VFW:Ability to weld dissimilar metals and thin sections.High strength and fatigue resistance.Minimal heat input, reducing distortion and thermal damage.Energy efficient and environmentally friendly.中文回答：振动摩擦焊接机的工作流程。

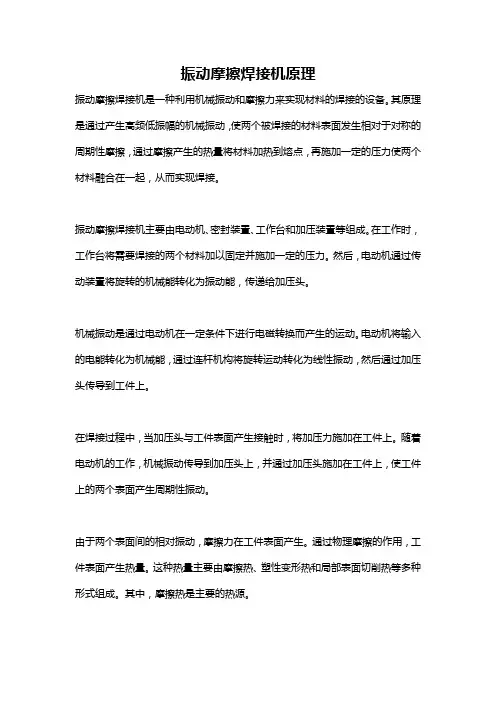

振动摩擦焊接机原理
振动摩擦焊接机原理振动摩擦焊接机是一种利用机械振动和摩擦力来实现材料的焊接的设备。
其原理是通过产生高频低振幅的机械振动，使两个被焊接的材料表面发生相对于对称的周期性摩擦，通过摩擦产生的热量将材料加热到熔点，再施加一定的压力使两个材料融合在一起，从而实现焊接。
振动摩擦焊接机主要由电动机、密封装置、工作台和加压装置等组成。
在工作时，工作台将需要焊接的两个材料加以固定并施加一定的压力。
然后，电动机通过传动装置将旋转的机械能转化为振动能，传递给加压头。
机械振动是通过电动机在一定条件下进行电磁转换而产生的运动。
电动机将输入的电能转化为机械能，通过连杆机构将旋转运动转化为线性振动，然后通过加压头传导到工件上。
在焊接过程中，当加压头与工件表面产生接触时，将加压力施加在工件上。
随着电动机的工作，机械振动传导到加压头上，并通过加压头施加在工件上，使工件上的两个表面产生周期性振动。
由于两个表面间的相对振动，摩擦力在工件表面产生。
通过物理摩擦的作用，工件表面产生热量。
这种热量主要由摩擦热、塑性变形热和局部表面切削热等多种形式组成。
其中，摩擦热是主要的热源。
通过摩擦热的作用，工件表面的温度升高到熔点以上，使工件表面的物质发生熔化。
随着振动的持续进行，熔化的物质产生熔融池，并通过物质的冷却和固化形成焊缝。
在焊缝形成的瞬间，加压力通过加压头施加在焊缝上，从而使熔融的物质在保持一定温度下加固，使焊缝的结构变得致密和牢固。
值得注意的是，振动摩擦焊接机通过机械振动和摩擦力来实现焊接，与传统的焊接方法相比具有许多优点。
首先，由于焊接过程中只需施加较小的压力，因此能够避免材料的变形和应力集中，并减少焊接变形。
此外，由于振动摩擦焊接过程中没有明火和电弧的产生，因此能够避免氧化、烟雾和毒气污染，并具有安全和环保的特点。
此外，振动摩擦焊接还具有焊接速度快、热输入小、焊缝质量好等优点。
总结来说，振动摩擦焊接机利用机械振动和摩擦力实现材料的焊接。

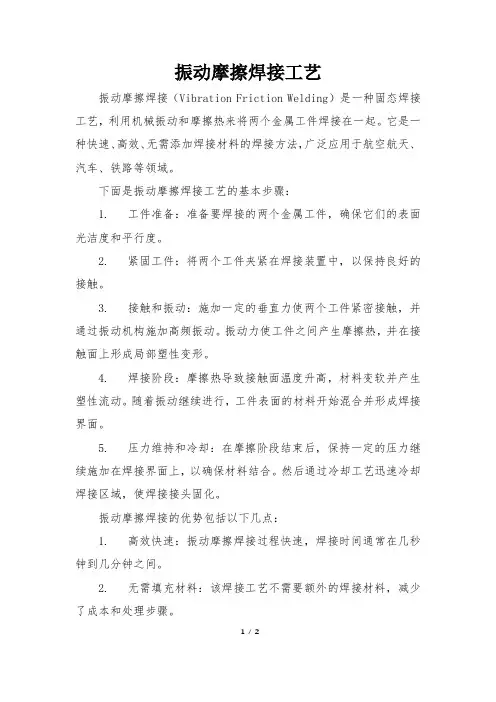

振动摩擦焊接工艺
振动摩擦焊接工艺振动摩擦焊接（Vibration Friction Welding）是一种固态焊接工艺，利用机械振动和摩擦热来将两个金属工件焊接在一起。
它是一种快速、高效、无需添加焊接材料的焊接方法，广泛应用于航空航天、汽车、铁路等领域。
下面是振动摩擦焊接工艺的基本步骤：1. 工件准备：准备要焊接的两个金属工件，确保它们的表面光洁度和平行度。
2. 紧固工件：将两个工件夹紧在焊接装置中，以保持良好的接触。
3. 接触和振动：施加一定的垂直力使两个工件紧密接触，并通过振动机构施加高频振动。
振动力使工件之间产生摩擦热，并在接触面上形成局部塑性变形。
4. 焊接阶段：摩擦热导致接触面温度升高，材料变软并产生塑性流动。
随着振动继续进行，工件表面的材料开始混合并形成焊接界面。
5. 压力维持和冷却：在摩擦阶段结束后，保持一定的压力继续施加在焊接界面上，以确保材料结合。
然后通过冷却工艺迅速冷却焊接区域，使焊接接头固化。
振动摩擦焊接的优势包括以下几点：1. 高效快速：振动摩擦焊接过程快速，焊接时间通常在几秒钟到几分钟之间。
