心电工作站安装说明书
有线式心电工作站产品技术要求dimu
有线式心电工作站适用范围：产品适用于医疗单位对患者心电图进行采集、测量与分析。
1.1 产品型号说明1.2 产品组成有线式心电工作站由有线式心电放大转换器、心电导联线、心电工作站分析系统软件和加密锁组成。
2.1 基本性能要求2.1.1 内定标电压：各档位灵敏度最大允许误差为±5 %。
2.1.2 输入电压范围：各导联不小于（0.03～5）mV，且所记录波形无失真。
2.1.3 耐极化电压：加±300 mV直流极化电压，灵敏度变化范围±5 %。
2.1.4 加权系数误差：应不大于±10 %。
2.1.5 内部噪声电平：折合到输入端的噪声电平不大于15 μVp-p。
2.1.6 波形识别能力与幅度-时间参数测量：应与JJG 1041-2008中附录A中图A.1、A.2、A.3所示波形吻合，且测量值应在表A.1.1～A.1.4，A.2.1～A.2.2所述限定值范围内。
2.1.6.1 电压测量误差：应不超过JJG 1041-2008中附录A中表A.1.1～A.1.4中给定的误差限。
2.1.6.2 时间间隔测量误差：应不超过JJG 1041-2008中附录A中表A.2.1、A.2.2中给定的误差限。
2.1.7 幅频特性：以10 Hz为基准，0.5 Hz～150 Hz（+0.4 dB、-3.0 dB），测量其幅值，要求在（0.5～50）Hz内随频率变化，幅度最大允许偏差-10 %～+5 %；在（50～75）Hz内随频率变化，幅度的最大允许偏差-30 %～+5 %；在（75～150）Hz内随频率变化，幅度的最大允许偏差-30 %～+5 %。
2.1.8 低频特性：不小于3.2 s。
2.1.9 心率（HR）测量误差：最大允许误差为±（显示值的5 %+1个字）。
2.1.10 共模抑制比：各导联的共模抑制比大于89dB。
2.1.11 标准灵敏度2.1.11.1 检定仪输出1 mV、10 Hz的正弦波信号，误差范围±5 %；2.1.11.2 灵敏度转换要求：由×1档切换到×1/4、×1/2、×2档，灵敏度误差不超过±5%。
心电工作站 产品技术要求libang
2功能性指标2.1安全a）仪器的安全应符合 GB 9706.1-2007《医用电气设备第 1 部分：安全通用要求》、GB 9706.15-2008《医用电气设备第 1-1 部分安全通用要求并列标准：医用电气系统安全要求》、GB 10793-2000《医用电气设备第 2 部分：心电图机安全专用要求》、YY 0782-2010《医用电气设备第 2-51 部分：记录和分析型单道和多到心电图机安全和基本性能专用要求》的要求；b）仪器的性能应符合 YY 0782-2010、YY 1139-2013《心电诊断设备》的要求；c）仪器的电磁兼容应符合 YY 0505-2012 的要求，并符合GB 4824-2013《工业、科学和医疗(ISM)射频设备骚扰特性限值和测量方法》中1 组A 类的要求；d）仪器的环境应符合 GB/T 14710-2009《医用电器环境要求及试验方法》的要求。
2.2基本性能指标产品应符合 YY 1139-2013 的规定，还应满足以下要求：2.2.1输入阻抗。
a）DP12 型12 导心电采集盒：输入阻抗应≥50MΩ；b）DX12 型无线式 12 导心电采集盒：输入阻抗应≥20MΩ；c） DE15 型15 导心电采集盒：输入阻抗应≥100MΩ；（10Hz）d） DE18 型18 导心电采集盒：输入阻抗应≥100MΩ。
（10Hz）2.2.2输入回路电流。
a）DE15/DE18 心电采集盒输入回路电流应≤10nA； b）DP12/DX12 心电采集盒输入回路电流应≤50nA；2.2.3定标电压：1mV 误差范围应为±2%。
2.2.4灵敏度2.2.4.1灵敏度转换a）2.5mm/mV、5mm/mV、10mm/mV、20mm/mV、AGC，转换误差应为±5%（适用PADECG）；b）2.5mm/mV、5mm/mV、10mm/mV、10/5mm/mV、20mm/mV、AGC，转换误差应为±5%（适用于 SE-1515）。
便携式心电仪使用说明
便携式心电仪使用说明便携式心电仪是一种小巧便携的医疗设备，用于监测心电活动，帮助医生对心脏功能进行评估和诊断。
本使用说明将详细介绍心电仪的使用方法，以便用户能够正确使用该设备。
1. 心电仪概述便携式心电仪是一种小型电子设备，由心电测量设备和数据显示屏组成。
它通过电极传感器将电信号转换为数字信号，并在显示屏上实时显示心电图。
心电仪适用于门诊、家庭和旅行使用。
2. 使用前的准备在使用心电仪之前，请确保以下准备工作已完成：- 检查设备的完整性：检查心电仪是否有损坏或松动的部件。
- 电池状态检查：确保心电仪电池充足，或使用充电电源连接充电。
- 电极准备：用湿润的纱布或棉球清洁皮肤，并确保贴好电极。
3. 心电测量步骤按照以下步骤正确操作心电仪进行测量：- 将心电仪打开，确保显示屏显示正常。
- 根据使用者的个人情况和实际需要选择适当的测量模式，如静息心电图或运动心电图。
- 将电极粘贴在测量区域：通常是胸前左右两侧和左心室导联位置。
确保电极与皮肤充分接触。
- 根据仪器显示的指示进行心电测量。
保持静止并放松，不要说话或做动作。
- 测量完成后，将电极从皮肤上拔除。
4. 心电仪数据处理与存储心电仪可以将测量结果保存在内部存储器或外部储存卡中。
用户可以通过连接心电仪和电脑，或直接使用显示屏上的按钮进行数据传输。
存储的数据可以用于后续分析和诊断。
5. 心电仪维护与注意事项- 定期清洁：使用湿布轻轻擦拭心电仪外壳，不要使用酒精或有机溶剂。
- 防水防尘：避免将心电仪暴露在潮湿或多尘的环境中，以免影响设备的正常运行。
- 避免受到撞击：心电仪是敏感的电子设备，应避免受到强烈的撞击或挤压。
- 使用适当的存储温度：心电仪在-20°C至50°C的温度范围内工作。
请避免过高或过低的温度。
6. 故障排除如果心电仪出现故障，请按照以下步骤进行排除：- 检查电源：如果心电仪无法启动或显示异常，请检查电池或充电电源。
- 检查电极：如果心电图显示不清晰或不准确，请检查电极是否正确贴在皮肤上。
心电工作站技术参数 - 泸州医学院附属中医医院
心电工作站技术参数
麦迪克斯MECG-200
数量：1台
1、*十二导或十六导同步心电采集功能
2、心电向量：分析瞬间时向量，即每一个心动周期都可以进行向量环分析。
3、短程心率变异分析功能
4、*心电采集模块：采集精度24位（bit)，采样速度1000/秒
5、可自定义采样导联：预先获取技术可捕捉已看到的异常心动周期，最长可捕捉前11秒的心电波形。
6、高性能生物电放大器，心电信号与主机隔离，具有电磁、光电多重隔离。
7、可用电子标尺移动各波形的起止点，测量参数实时显示。
8、可以存储上万人的病例，每个病人可记录十次不同时间的心电图，可以随时检索、回放、统计，满足心电连续对比分析的要求。
9、提供详尽、准确的心电诊断结论，鼠标点击即可完成报告书写。
10、可直接连接心血管信息管理，实现网络化心电数据管理和数据共享，并可进入CIS（临床信息管理系统）。
11、*可选配手持心电图仪构成手持心电分析系统。

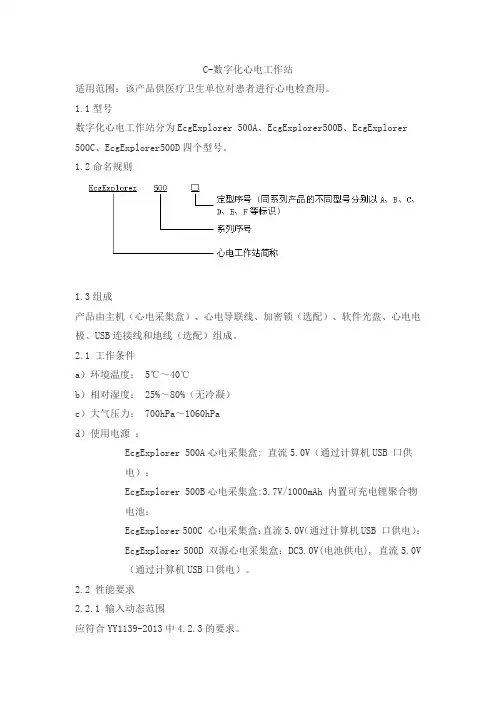

C-数字化心电工作站产品技术要求世纪金科
C-数字化心电工作站适用范围：该产品供医疗卫生单位对患者进行心电检查用。
1.1型号数字化心电工作站分为EcgExplorer 500A、EcgExplorer500B、EcgExplorer 500C、EcgExplorer500D四个型号。
1.2命名规则1.3组成产品由主机（心电采集盒）、心电导联线、加密锁（选配）、软件光盘、心电电极、USB连接线和地线（选配）组成。
2.1 工作条件a）环境温度： 5℃～40℃b）相对湿度： 25%～80%（无冷凝）c）大气压力： 700hPa～1060hPad）使用电源：EcgExplorer 500A心电采集盒: 直流5.0V（通过计算机USB 口供电）；EcgExplorer 500B心电采集盒:3.7V/1000mAh 内置可充电锂聚合物电池；EcgExplorer 500C 心电采集盒：直流5.0V（通过计算机USB 口供电）；EcgExplorer 500D 双源心电采集盒：DC3.0V(电池供电), 直流5.0V（通过计算机USB口供电）。
2.2 性能要求2.2.1 输入动态范围应符合YY1139-2013中4.2.3的要求。
2.2.2 增益控制、准确度和稳定性2.2.2.1 增益设置和准确度应符合YY1139-2013中4.2.4.1的要求。
2.2.2.2 增益控制应符合YY1139-2013中4.2.4.2的要求。
2.2.2.3 增益切换应符合YY1139-2013中4.2.4.3的要求。
2.2.2.4 增益稳定性应符合YY1139-2013中4.2.4.4的要求。
2.2.3 时间基准选择和准确度2.2.3.1 时间基准选择时间基准选择有12.5mm/s、25mm/s、50mm/s三档。
2.2.3.2 时间基准准确度应符合YY1139-2013中4.2.5.2的要求。
2.2.4 输出显示2.2.4.1 输入信号应符合YY1139-2013中4.2.6.1的要求。
心电工作站要求及功能配置-安徽中医院
多导联便携式心电图机技术参数一、技术要求床旁移动心电检查仪序号功能要求1 采用平板设计，心电前置放大器，设备体积小巧．轻便2 ▲支持12/15/16/18导联同步心电图采集，支持空间向量、时间向量心电图、心室晚电位、心率变异，需在医疗注册证中明确注明上述功能。
3 ▲心电图机操作软件具有针对移动手持式应用流程设计，提供软件著作权证明文件4 彩屏显示，支持中文书写，支持拥护权限登陆，标准十二导联心电波形同屏幕监控、采集显示，并可以实时观察采集的图形；支持单个波形放大，分析测量，同屏幕导联多种显示模式，可以直接连接打印机输出打印5 ▲心电图机设备必须具有国家制造计量器具许可认证和产品检测报告，提供产品型号的计量许可和产品检测报告6 心电图设备应支持直接与HIS、EMR、体检等系统集成，相互调阅患者相关信息7 心电图软件支持IOS、Android、windows系统平台8 ▲支持长时间不间断心电采集，采集时间可以自定义设置,应有快速心电采集，新建患者病例采集等适应各种患者轻重缓急需求下采集功能。
不设置采集时间，在采集的过程中有病历监测，病历采集等细节功能，针对心率失常患者进行长时间的心电图采集，全部病例数字化存储；9 ▲心电图采集界面背景、网格及采集波形颜色可以自己定义设置10 ▲便携床边心电图机采集放大器与平板电脑支持蓝牙无线连接软件功能要求（1）心电工作站功能●心电工作站要能将心电图数据传输至医院心电图诊断中心，能够在诊断中心集中编写、发送心电图报告●提供心电图处理测量功能，波形显示、电子标尺测量、新旧病历对比功能、幅值调整、单页多页显示、心拍自动分析、心拍特征点自动识别、患者数据全数字导入导出功能，心拍特征点手动微调、走纸速度调整、波形放大、左右手接反修复等功能●多种显示方式导联同屏，指定导联同屏同步比较等形式，支持每组波形中任意波形单击放大对比功能，每个单击放大QRS波群测量参数不少于20种，并且支持12导波形叠加对比，复合波叠加对比，复合波分散对比。
心电图机工作站产品技术要求博声医疗
2.1性能指标2.1.1外观与结构a）心电图机外形应端正，表面光洁、色泽均匀、无锋棱、毛刺；b）字符要求标示清晰；LCD显示内容要求完整清晰；c）调节按键要求灵活无卡顿、功能可靠、触摸屏要求触摸灵敏有效、紧固件要求牢固无松动；d）塑料件、硅胶件要求无起泡、变形、开裂破损及灌注物溢出；e）五金接插件要求无氧化腐蚀、变形和尺寸偏差大等现象。
2.1.2性能要求心电图机工作站应符合YY1139-2013的标准要求。
2.1.3环境试验要求心电图机工作站应符合GB/T14710-2009中气候环境试验II组，机械环境试验II组,以及表2的要求。
产品的运输试验、电源电压适应能力试验应分别符合GB/T14710-2009中第4章、第5章及表2的要求。
2.1.4安全要求心电图机工作站应符合GB9706.1-2007、YY0782-2010和GB10793-2000的标准要求。
2.1.5电磁兼容要求心电图机工作站应符合YY0505-2012的标准要求。
2.1.6正常工作状态心电图机工作站与心电模拟仪连接，应该正常显示心电波形。
2.1.7网络安全2.1.7.1数据接口a)USB接口接口协议：USB2.0协议；b)无线蜂窝移动网络接口协议：LTE-FDD/LTE-TDD网络数据连接协议；c)WIFI接口协议：IEEE802.11a/b/g/n/ac标准的无线局域网协议；d)蓝牙接口协议：SPP蓝牙协议；2.1.7.2访问控制a)USB接口：通过账号密码登录进行患者、数据管理；b)无线蜂窝移动网络和WIFI：通过服务器IP地址和密码登录进行患者、数据管理；c)蓝牙接口：通过设备绑定进行无线点对点数据传输。
2.1.8数据传输a)USB接口：通过USB数据线，将心电图机工作站记录存储的心电图数据传输到心电图机工作站管理软件；b)无线蜂窝移动网络和WIFI：通过无线网络将心电图数据进行上传；c)蓝牙接口：通过蓝牙无线传输，实现心电图机工作站外挂蓝牙打印机打印，和外挂蓝牙条码、二维码扫描器扫码功能。
院内心电网络工作站技术参数
一、院内心电网络工作站技术参数（一）基本参数：1、采样频率：4096Hz2、灵敏度:5mm/Mv、IOmm/Mv、20mm∕Mv3、共模抑制比：26OdB4、输入阻抗：⅛5MΩ5、漏电电流：≤0.4uA6、隔离电压：4000V（二）软件功能参数：1、采用最新心电分析引擎，可以给出可靠的12导联自动分析结论和心律失常自动识别分类；2、具有十二导联同步心电图功能，同时具有长程心电图、频谱心电图、高频心电图、QT离散度分析、心率变异性分析、心室晚电位、向量心电图、时间向量心电图及起搏心电图共十大功能；*3、除了12导联心电采集外，可支持15导或18导心电采集；4、4096HZ的心电信号采样率及高分辨率的心电图打印输出；*5、在QT离散度的分析上具有实用性很高的“色谱图”理论。
6、内建高效的切屏打印功能，能随时将屏幕上发生的情况记录下来。
*7、具备“模拟热敏”打印模式，有助于分析高频心电图中的“顿结”。
*8、具备12导联冠心病定位诊断技术。
9、同时在12导联描记同一心动周期的心电信号，对单源或多源早搏的识别和定位，心律失常的分型，预激的分型定位，宽QRS波心动过速的鉴别诊断，室内传导阻滞的诊断等。
*10、采用动画形式直观的表现向量心电图。
11、具有完善的病例数据库管理系统，便于进行各种快速统计。
可以进行在案病历的排列、分类、复制、删除、更改等操作，并可通过各种条件进行快速查询；可以输出精美的病例数据库报表。
12、具有高精确度的电子尺。
13、全面支持弗兰克导联、混合导联体系。
14、具有心电专家诊断专业术语库，使用者可向诊断库中任意添加诊断内容,形成自己的诊断知识库。
15、具有多种图文一体化的报告单，支持A4和B5打印报告模式，十二导长程心电图中任选1〜3导联的长程心电图打印，同时支持网格打印。
16、可记录长时间病人十二导同步心电图，可选择任一时刻心电图打印。
17、具有心电教学系统与解剖图，方便临床教学。
18、自动保存任意病历的全部原始数据资料，可随时调出进行再分析。
心电工作站研究资料
心电工作站研究资料根据所申报的产品，提供适用的研究资料。
（一）产品性能研究本产品全称为“心电工作站”,是上海数创医疗科技有限公司（以下简称上海数创）自主研发的心电管理系统软件，主要为用户提供心电图采集、心电数据导入、心电图显示、心电图测量、心电图诊断、心电图打印、查询和用户管理等功能，软件数据可在各个模块之间的进行传递等功能为一体的多功能软件。
产品并发性说明本产品当前最大支持30个用户并发。
（二）产品功能心电工作站软件主要为用户提供心电图采集、心电数据导入、心电图显示、心电图测量、心电图诊断、心电图打印、检查查询和用户管理等功能，软件数据可在各个模块之间的进行传递。
软件主要功能有: 信号采集:使用标准的12导联接上电脑USB接口，心电图的原始信号为动态的电压变化，将其转化为数字信号，软件从USB缓冲区里读取一系列字节流以后，得到导联的采样数据。
软件将心电图数字化，并将其保存在数据库，当需要时可随时访问查看。
数据导入: 心电工作站支持SCP-ECG、FDA-XML、MFER等格式的心电数据文件导入。
可配置导入文件存储路径。
软件将心电图数据存储至数据库，当需要时可随时访问查看。
心电图显示：对采集或导入的心电图数据还原显示，对采集的心电图数据做出诊断提供依据，支持12导联、2*6、3*4、1*1、60秒等导联切换显示。
心电图测量：提供准确识别各波（段）的分界点（P、QRS、ST-T起点和终点），测量和计算出各种参数，并把这些参数传递给心电图诊断分类程序。
心电图诊断：主要是对测量程序传递过来的各种测量参数按照特定的标准和条件进行逻辑判断，并对心电图做出解释。
软件提供三级诊断，提供添加修改、清除、删除诊断意见，提供心电参数修改功能。
检查查询：提供查询统计功能，查询条件：姓名、卡号、心电图号，性别、时间范围，诊断类型等来查询病人列表信息，并可查看该病人的详细信息。
心电图报告：完成心电诊断后系统自动生成心电图报告，可查看病人采集的心电图、病人基本信息、心电参数、诊断结论、心电图记录日期范围，报告日期、操作医师和报告医师等信息。
动态心电图工作站 产品技术要求libang
-3.0dB2 性能指标 2.1 安全a ） 仪器的安全应符合 GB 9706.1-2007《医用电气设备 第 1 部分：安全通用要求》、YY 0885-2013《医用电气设备 第 2 部分：动态心电图系统安全和基本性能专用要求》的要求；b ） 仪器的电磁兼容要求应符合 YY 0505-2012《医用电器设备 第 1-2 部分： 安全通用要求 并列标准：电磁兼容 要求和试验》、YY 0885-2013 中条款 36 的要求。
2.2 基本性能指标产品应符合 YY 0885-2013 的规定，还应满足以下要求： 2.2.1 标准灵敏度应为10mm/mV ，允差±5％。
2.2.2 稳定度a) 时间飘移 基线漂移量应不大于5mm ； b) 温度飘移 基线漂移平均应不超过0.5mm/℃；c) 加入极化电压±300mV，标准灵敏度变化量应不大于±5％。
2.2.3 输入阻抗正电极和RL 电极、负电极和RL 电极之间的输入阻抗应不小于20MΩ。
2.2.4 输入回路电流各输入回路电流应不大于0.1μA。
2.2.5 共模抑制比记录器的共模抑制比应不小于100dB 。
2.2.6 时间常数时间常数应不小于3.2s 。
2.2.7 频率特性频率特性应满足（0.05～60Hz ） +0.4dB的要求。
2.2.8 内部噪声在规定的频率范围内，应不大于50μVP -P 。
2.3 专用软件功能2.3.1 病人基本信息编辑功能应能建立和修改病人的基本信息。
包括姓名、年龄、性别、病例号、记录日期及开始记录的时间。
2.3.2 自动分析2.3.2.1 心律失常分析应能读取由记录器记录在存储卡上的数据，能够自动分析（3～12）通道心电图数据，应能识别并标记心搏：如正常（N ）、室性（V ）、室上性（S ）和 ST段异常（ST）等，应能进行起搏功能分析。
2.3.2.2心率变异分析（HRV）应能进行时域与频域心率变异分析，能够显示功率谱密度图，分析时间段内的R-R 间期趋势列表及散点图。
心电工作站系统
心电工作站系统一、硬件部分（12道心电图机）参数：1.导联：标准12导联2.输入电路：浮地输入，具有除颤效应防护和起搏脉冲抑制电路3.采集方式：12导联同步采集、同步打印4.★频率响应：0.05-250HZ，更适合采集儿童心电波形（需提供产品检验报告和彩页证明）5.灵敏度（增益）：1.25、2.5、5、10、20、10/5、20/10mm/mV及自动增益（需提供产品操作软件截图证明）6.耐极化电压：≥±550mV7.共模拟制比：≥100dB8.操作方式：自动或手动操作9.★显示屏：≥8.9寸彩色液晶触摸屏，分辨率（1280×768）10.信息输入方式：支持触摸操作、手写输入、标准全键盘、条码扫描11.数据存储：内部存储上万份份病例，标配SD卡，支持U盘12.系统语言：中文、英语、俄语、法语、西班牙语、意大利语、波兰语、捷克语、德语和葡萄牙语共10 种语言13.★独立外置导联盒，有效避免干扰，导联线可单独拔插，维修、更换方便快捷（需提供产品检验报告和彩页证明）14.具有导联脱落人体指示图，可直观提示脱落导联，方便医生操作（需提供产品操作软件截图证明）15.导联脱落报警提示功能：语音提示、文字提示、波形提示和人体示意图提示16.支持心率不齐检查、R-R分析、Cabrera等多种测量、分析报告17.特有实时波形冻结，支持300秒钟波形全息电影回放，方便异常心电波形扑捉18.特有观察模式，特有手动/自动心率不齐检查，可自动检测并打印心率不齐波形19.成人\儿童专用分析算法、明尼苏达码编码系统，分析更准确20.支持冻结模式下选择1道、3道、12道波形打印，方便选取最有用波形21.记录系统：内置热敏点阵打印22.记录纸规格：210x140mm或210x150mm折叠纸23.走纸速度：5、6.25、10、12.5、25、50mm/s（需提供产品操作软件截图证明）24.记录模式：自动/手动（3/3+1/3+3；6/6+1/6+3；12/12+1/12+3）模式、节律模式、省纸模式、Cabrera模式、心率异常监控模式、周期监控模式25.屏幕显示内容：心电波形显示、心率、导联名称、电极安放位置、走纸速度、增益、滤波器状态、系统时间、记录模式、患者信息等26.仪器端口：2个USB接口（可存储数据、升级软件和连接扫描枪）、1个SD卡插槽（可存储数据和升级软件）、1个LAN网络接口、1个VGA外接显示器接口（选配）等27.交流电源：100-240V，50/60HZ；直流电源：可充电锂电池28.为保证仪器稳定安全工作，产品需采用外置电源适配器，谨防电击/过载危险（需提供医院现场仪器安装图片证明）29.重量：约4.6公斤30.内置隐藏提手，方便医护人员携带下病房检查二、软件部分（心电管理系统）参数：1.具有起搏分析功能2.具有新旧病例对比功能3.具有高精度电子尺对心电波形相关参数的测量功能4.排布模式：横向6X2同步/实时、横向6X2+1实时、横向3X4+1实时、横向3X4+/3实时、纵向12X15.具有胸导和肢导导联切换功能6.具有代表心拍放大和微调功能7.报告格式：PDF/XML/IMAGE等报告格式8.具有7中报表统计功能9.中英文等语言操作界面三、其他要求：1.心电图机需通过CE、FDA、CMD认证2.★具有CardiPro心电分析软件的中国计算机软件著作权登记证书3.具有多道心电图软件的中国计算机软件著作权登记证书4.具有心电管理软件的中国计算机软件著作权登记证书5.公司需通过ISO9001,ISO13485质量体系认证6.★需提供原产加盖公章的授权书和产品宣传彩页。
医用心电图分析软件的操作流程
医用心电图分析软件的操作流程心电图（Electrocardiogram，简称ECG）是一种用来记录心脏电活动的方法。
医用心电图分析软件是一种计算机程序，用于辅助医生对心电图图像进行分析和诊断。
本文将介绍医用心电图分析软件的操作流程。
1. 软件安装与启动首先，根据提供的软件安装包，将医用心电图分析软件安装在个人电脑或医院的工作站上。
安装完成后，双击软件图标启动软件。
2. 患者信息录入在软件的主界面上，点击“患者信息”或类似的选项，进入患者信息录入页面。
在此页面中，输入患者的基本信息，如姓名、年龄、性别等。
同时，还可以录入其他辅助信息，如病历号、病史等。
输入完成后，点击“保存”或类似的按钮，将患者信息保存至软件数据库中。
3. 心电图导入在软件的主界面上，点击“心电图导入”或类似的选项，进入心电图导入页面。
在此页面中，用户可以选择从心电图仪器导出的心电图文件，通过点击“浏览”或类似的按钮，选择心电图文件所在的路径。
选定心电图文件后，点击“导入”或类似的按钮，将心电图文件导入到软件中。
4. 心电图预处理在心电图导入成功后，软件将自动进行心电图的预处理工作。
预处理包括滤波、放大缩小、基线校正等操作，以提高心电图的清晰度和可读性。
用户可以在主界面上查看心电图的预处理结果，对不满意的部分进行调整。
5. 心电图分析点击软件界面上的“心电图分析”或类似的选项，进入心电图分析页面。
在此页面中，软件将自动识别和定位心脏电活动中的各个波形和间期，并计算出相应的测量数据。
例如，软件可识别P波、QRS波群和T波，并测量它们的振幅、间期、斜率等参数。
此外，软件还能够检测异常波形、心律失常和心脏缺血等疾病迹象，辅助医生进行诊断。
6. 分析结果显示软件将分析结果以图像和数据的方式呈现在分析页面上。
用户可以通过放大、缩小、平移等操作来查看心电图的细节。
同时，软件还会将分析结果以报告的形式输出，方便用户复制或打印。
7. 保存和导出在分析页面上，用户可以选择保存或导出心电图分析结果。
移动动态心电图工作站产品技术要求瑞康宏业
2性能指标2.1外观与结构2.1.1工作站各部件外观应无机械损伤、锈蚀，塑料件应无起泡、开裂、变形及灌注物溢出现象。
2.1.2工作站各部件外面的文字、符号和标志等应清晰、准确、可靠。
2.1.3工作站各部件的操作机构应灵活、可靠，紧固件应无松动现象。
2.2工作站性能2.2.1增益精确度在测试样机的所有增益设置下，最大振幅误差为±5％。
2.2.2基线稳定度a）时间飘移：基线漂移量应不大于5mm；b）温度飘移：基线漂移平均应不超过0.5mm/°C；c）耐极化电压：加土300mV的直流极化电压，幅度变化量应不大于±5％。
2.2.3输入阻抗正电极和RL电极、负电极和RL电极之间的输入阻抗应不小于20MQ（适用机型e3、el2、e3plus、e12plus、i3、il2、i3plus、i12plus）。
正电极和负电极之间的输入阻抗应不小于10MQ（适用机型Mi-Rhythm）。
2.2.4输入回路电流各输入回路电流应不大于0.1^A（不适用机型Mi-Rhythm）。
2.2.5共模抑制比共模抑制比应不小于80dB（适用机型e3、e12、e3plus、e12plus、i3、i12、i3plus、i12plus）。
共模抑制比应不小于60dB（适用机型Mi-Rhythm）。
2.2.6时间常数时间常数应不小于3.2s（0,+20%）（不适用机型Mi-Rhythm）。
2.2.7频率响应+0.频率响应应满足（0.05〜150Hz）_3.0dB的要求（适用机型e3、el2、e3plus、e12plus）；频率响应应满足（0.05〜60Hz）_3OdB的要求（适用机型i3、il2、i3plus、i12plus）；频率响应应满足（0.67〜40Hz）的要求（适用机型Mi-Rhythm）。
2.2.8系统噪声在所有输入端通过一个51kQ电阻和47nF电容的阻容并联网络串接各患者电极时，等效到输入的内部噪声在任意10s内都不能超过30uV（工频滤波器打p-p 开）（适用机型e3、e12、e3plus、e12plus、MiRhythm）；在所有输入端通过一个51kQ电阻和47nF电容的阻容并联网络串接各患者电极时，等效到输入的内部噪声在任意10s内都不能超过50uV（工频滤波器打p-p 开）（适用机型i3、i12、i3plus、i12plus）。
心电工作站安装过程的步骤以及常见的问题
心电工作站安装过程的步骤以及常见的问题安装过程的步骤以及常见的问题一、安装过程的要求需要特别注意安装过程中应该仔细阅读系统的提示，不应该有任何错误或者警告出现（下列★说明的情况例外），如果遇到类似的提示信息，应该弄清楚并且处理以后才可以进行下一步，否则有可能导致将来使用过程中的各种问题。
★安装USB驱动程序的时候，可能会遇到程序没有数字签名的提示，选择继续安装就可以了。
电脑的配置要求本产品对电脑的配置要求为：处理器在赛扬1.3G以上，显示必须支持1024×768的分辨率，内存最小为256M，硬盘应该大于40G，必须至少有2个USB接口，一般应该有厂家提供的主板和视频驱动程序。
Windows的选择在微机中安装Windows操作系统，使用Windows98/NT/XP均可，但是推荐使用Windows/XP 或Windows/NT。
应该保证Windows操作系统稳定可靠，没有病毒。
关于主板和显示卡的驱动程序根据机器的配置安装相应的主板、显示卡等部件的驱动程序，强烈推荐使用原厂的驱动软件，如果有必要，可以安装光盘上的DirectX 显示驱动软件，但是有可能达不到理想的效果。
安装打印机推荐选择激光打印机，这样打印的质量和速度都可以得到一个很好结果，如果配置喷墨打印机，应该考虑USB的传输速度和打印机的内存，这些会影响到打印的速度。
在微机上安装打印驱动程序，安装方法参照打印机的使用说明书，安装后应该确保打印机可以正常使用，并且把该打印机设定为缺省打印机。
安装USB驱动程序方法1：把心电模块插入微机的USB接口中，操作系统会发现新硬件，按提示引导安装程序到光盘的Driver目录下，会自动完成该安装。
方法2：拔下USB连接电缆，运行光盘上Driver目录下的Setup 程序（如果事Windows98系统，运行Setup9X程序），然后按Instell按键完成安装，插上USB电缆，按照系统的提示按“下一步”直到安装完成。
心电工作站安装说明书
心电工作站安装手册MECG-200N Ver2.20.05------安装说明书MedEx北京市麦迪克斯科贸公司MedEx-MECG-200型心电工作站安装手册是为了正确的安装本仪器，并且充分发挥它的各项功能。
请仔细阅读本手册，如果有任何疑问，请与麦迪克斯公司或分销商联系。
本安装指南旨在介绍如何正确安装MedEx-MECG-200型心电分析系统。
麦迪克斯公司执行的是不断发展的政策，因此麦迪克斯公司保留在没有事先通知的情况下，对本手册说明中的产品进行修改变动的权利。
本手册的修改、解释权属于麦迪克斯公司。
北京市麦迪克斯科贸公司北京上地开拓路11号福道大厦505电话：（010）62974855 62975915传真：（010）62978861维修热线：800-810-0559邮政编码：100085安装操作手册硬件安装1、将主机、显示器、心电放大器、打印机置于平稳的工作台上。
2、将地线一端良好接地（应按医疗仪器接地标准实行），另一端与主机后面板接线柱相接。
3、将主机、心电放大器、打印机电源线接在多功能电源插座上。
4、显示器电源线与主机背面的电源输出口相接或接在多功能电源插座上，显示器信号线与主机显示卡D型输出口相接，接好后拧紧接口螺丝，确保不致松动。
5、打印机电缆线接在主机背面并行或USB输出口上，接好后拧紧螺丝，确保不致松动。
6、将鼠标线接于主机背面绿色圆形接口上。
7、将心电放大器的USB口或COM口型插头插入计算机后面板相应的接口上，COM口型放大器需接入计算机PS/2口，键盘接入心电放大器延伸出的PS/2口。
8、将加密狗插入计算机后面板相应接口中，插紧后扣住螺丝。
再一次提醒安装者，系统硬件安装完毕后，一定要检查地线，确保本系统外壳良好接地。
地线关系到波形的质量，专用地线应深入地下1米以上，如果波形漂移或不稳定，应首先检查地线是否接触良好软件安装1、计算机硬件连接完成检查无误后连通电源，启动计算机。
心电工作站使用说明
目录前言 (3)第一章ECGLAB 2.O的安装与启动 (4)一.系统配置要求 (4)二.硬件安装 (4)三.安装ECGLAB 2.0软件 (4)四.启动ECGLAB 2.0 (5)第二章 ECGLAB 2.O的使用 (6)一.快速任务 (6)1.新患者 (7)2.数据库管理 (13)3.系统设置 (15)4.导联安放图 (17)5.帮助 (19)6.退出 (19)二.分析项目 (20)1.重分析 (21)2.12导同步心电图..................................................................... ..223.频谱心电图 (34)4.高频心电图 (37)5.QT离散度 (38)6.心率变异 (41)7.心室晚电位 (43)8.向量心电图 (45)9.时间向量心电图 (47)10.起博心电图 (49)三.工具 (49)更新病历数据库 (49)四.视图 (49)五.帮助 (50)帮助主题 (50)最新特性展示 (50)技术支持 (50)关于 (50)第三章 (50)疑难解答 (50)附录 (51)一.快捷键表 (51)前言欢迎使用ECGLAB 2.0心电工作站。
作为ECGLAB家族的新成员，基于Windows 95/98平台的ECGLAB 2.0给您带来一种全新的感受，它使您的工作更加简便快捷，诊断更加准确，帮助您达到事业的新高峰。
本书将全面介绍ECGLAB 2.0的功能和使用，使您能够迅速熟悉和掌握。
在本书中采用了问答的形式回答了使用本系统时常遇到的问题，使您轻松解决使用问题。
如果您了解ECGLAB 2.0的某一特定功能，请查阅本书索引。
第一章ECGLAB 2.0的安装与启动一．系统配置要求显示分辨率1024×768颜色16位色以上显示字体大字体以上这些设置您均可以在Windows 95/98显示属性中更改,如果您对更改系统配置的方法有疑问，请参阅Windows 95/98帮助。
ECGLAB型心电工作站运动平板-1
（1） 主机系统的各个部件通过一条电缆与 220V 网电源连接，网电 源插头的规格为单向 2 极带接地插头，符合 GB1002 和 GB2099；
（2） 给运动平板配备专用的 220V 网电源插头，插头的规格为单向 2 极带接地插头，符合 GB1002 和 GB2099；
主机系统的各个部件通过一条电缆与220v网电源连接网电源插头的规格为单向极带接地插头符合gb1002给运动平板配备专用的220v网电源插头插头的规格为单向gb2099
ECGLAB 型心电工作站——运动平板心电系统使用说明书
目录
u 前言 ....................................................................................................1
II
ECGLAB 型心电工作站——运动平板心电系统使用说明书
u 维护与清洁........................................................................................93 ² 运动平板 ................................................................................................93 ² 导联电极 ................................................................................................94
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电工作站安装手册
MECG-200N Ver2.20.05
------安装说明书MedEx北京市麦迪克斯科贸公司
MedEx-MECG-200型心电工作站安装手册是为了正确的安装本仪器，并且充分发挥它的各项功能。
请仔细阅读本手册，如果有任何疑问，请与麦迪克斯公司或分销商联系。
本安装指南旨在介绍如何正确安装MedEx-MECG-200型心电分析系统。
麦迪克斯公司执行的是不断发展的政策，因此麦迪克斯公司保留在没有事先通知的情况下，对本手册说明中的产品进行修改变动的权利。
本手册的修改、解释权属于麦迪克斯公司。
北京市麦迪克斯科贸公司
北京上地开拓路11号福道大厦505
电话：（010）62974855 62975915
传真：（010）62978861
维修热线：800-810-0559
邮政编码：100085
安装操作手册
硬件安装
1、将主机、显示器、心电放大器、打印机置于平稳的工作台上。
2、将地线一端良好接地（应按医疗仪器接地标准实行），另一端与主机后面板接线柱相接。
3、将主机、心电放大器、打印机电源线接在多功能电源插座上。
4、显示器电源线与主机背面的电源输出口相接或接在多功能电源插座上，显示器信号线与主机显示卡D型输出口相接，接好后拧紧接口螺丝，确保不致松动。
5、打印机电缆线接在主机背面并行或USB输出口上，接好后拧紧螺丝，确保不致松动。
6、将鼠标线接于主机背面绿色圆形接口上。
7、将心电放大器的USB口或COM口型插头插入计算机后面板相应的接口上，COM口型放大器需接入计算机PS/2口，键盘接入心电放大器延伸出的PS/2口。
8、将加密狗插入计算机后面板相应接口中，插紧后扣住螺丝。
再一次提醒安装者，系统硬件安装完毕后，一定要检查地线，确保本系统外壳良好接地。
地线关系到波形的质量，专用地线应深入地下1米以上，如果波形漂移或不稳定，应首先检查地线是否接触良好
软件安装
1、计算机硬件连接完成检查无误后连通电源，启动计算机。
2、安装WINDOWS2000 professional操作系统。
注：硬盘分区必须是三个以上。
3、安装OFFICE2000，WINDOWS2000SP4，DIRECTX9等系统软件。
4、装载所有设备驱动程序。
5、将MEDEX-MECG-200安装光盘（或硬盘中的安装程序备份）放入光驱中，执行SETUP.EXE 进行程序安装，按提示进行操作，所有选项按照默认值即可。
完成后重新启动计算机。
