用φ630×8mm钢管作为桩基础，满足栈桥的使用功能要求。
二、主要技术标准1、栈桥用途：满足南昌市沿江中南大道BT工程立交改造项目施工期间社会车辆的自行车、摩托车及人行通行，使用寿命为至工程结束。
2、施工过程中需行走履带吊，桥面设计单跨标准跨径按12m，桥面净宽按6m，与原桥面连接的道路宽度6m。
3、设计行车速度：20km/小时，4、设计荷载：①人群荷载：5KN/m2，(① 500KN履带吊车)、②水管及电缆等荷载：2KN/m（挂在靠下游侧的贝雷桁架上）5、桥面标高：+~+(陆上段+，水上段从+过渡到+，栈桥一头与施工便道连接，栈桥一头与原桥面连接。
6、设计风速: :s(由设计图纸提供)7、“321”装配式钢桥使用,4排单层型（上承式）贝雷片。
三、技术规范1、中华人民共和国交通部部标准《公路桥涵设计通用规范》JTJ021-89。
2、中华人民共和国交通部部标准《公路桥涵结构及木结构设计规范》JTJ025-86。
3、中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》（JTG D63-2007）。
4、中华人民共和国交通部战备办《装备式公路钢桥使用手册》（交通部战备办发布，1998年6月）。
5、中华人民共和国交通部部标准《公路桥涵施工技术规范》JTJ041-2000。
四、主要材料1、“321”装配式钢桥及附件采用国产321”装配式钢桥及附件，其技术标准应符合交通部编制《装配式公路钢桥制造及检验、验收办法》的有关规定。
栈桥计算书6-5

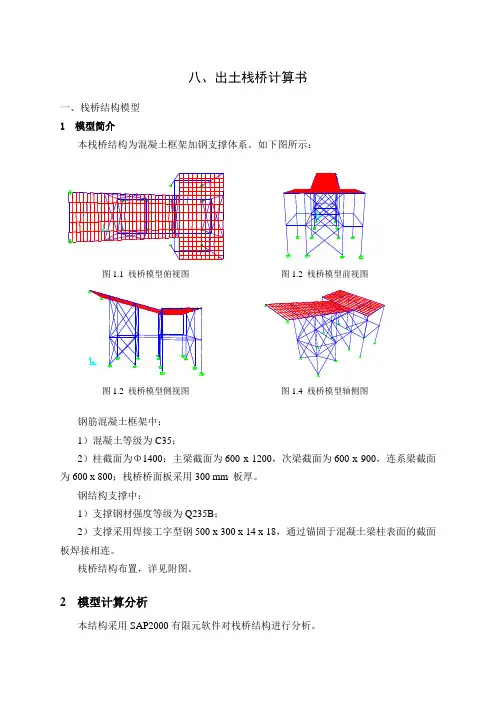

八、出土栈桥计算书一、栈桥结构模型1 模型简介本栈桥结构为混凝土框架加钢支撑体系。
如下图所示：图1.1 栈桥模型俯视图图1.2 栈桥模型前视图图1.2 栈桥模型侧视图图1.4 栈桥模型轴侧图钢筋混凝土框架中：1）混凝土等级为C35；2）柱截面为Φ1400；主梁截面为600 x 1200，次梁截面为600 x 900，连系梁截面为600 x 800；栈桥桥面板采用300 mm 板厚。
钢结构支撑中：1）支撑钢材强度等级为Q235B；2）支撑采用焊接工字型钢500 x 300 x 14 x 18，通过锚固于混凝土梁柱表面的截面板焊接相连。
栈桥结构布置，详见附图。
2 模型计算分析本结构采用SAP2000有限元软件对栈桥结构进行分析。
荷载与工况：本结构考虑的工况包括恒载、活载与双向地震工况。
1）恒载：通过软件自动统计结构自重。
2）活载：考虑60 kN/m²的货车活荷载，施加于栈桥桥面板上。
3）地震工况：考虑6度设防，设计地震分组为第一组，场地类别为Ⅱ类，设计基本重力加速度值为0.05 g。
4）风载：由于本结构位于基坑内部，且结构本身不具墙体等大面积的受风面，故不考虑风荷载的作用。
二、栈桥结构计算结果利用SAP2000有限元软件，对结构进行了分析计算。
其计算结果详见下述。
1 结构位移图2.1 栈桥结构整体变形图可以看出，结构变形主要以桥面板、主次梁的竖向挠度为主。
柱、连系梁与支撑变形较小。
通过上图，选择桥面板中绝对挠度最大的位置，即工作平台板跨中部，其挠度如下图所示图2.2 挠度输出图2.2中，所显示的绝对最大挠度值为v=14.3mm ，取平台总宽L=15.6m ，则挠度与跨度的比值110911500L υ=<，是符合要求的。
2 内力分布经过计算后，栈桥结构各内力见图2.3~图2.所示：图2.3 轴力图图2.4 弱轴剪力图图2.5 强轴剪力图图2.6 扭矩图图2.7 弱轴弯矩图图2.8 强轴弯矩图其中，轴力、弱轴剪力、强轴弯矩对构件承载力极限状态的影响最大。
栈桥计算书(汇总版)
温州绕城高速北线第二合同段瓯江大桥栈桥计算目录1、基本数据 (1)2、荷载参数 (1)3、结构计算 (1)3.1工况及荷载组合 (1)3.2计算模型及方法 (2)3.3计算内容 (2)4计算成果 (2)4.1标准段贝雷梁栈桥验算 (2)4.1.1栈桥恒载计算： (2)4.1.2纵梁I 14强度验算： (3)4.1.3横梁I 28强度验算 (5)4.1.4横梁I 28刚度验算 (6)4.1.5贝雷梁内力计算 (6)4.1.6贝雷强度验算 (7)4.1.7贝雷刚度验算 (7)4.2西岸加宽段贝雷栈桥 (8)4.2.1贝雷强度验算 (8)4.2.2贝雷刚度验算 (10)4.2.3 2H45端横梁强度验算 (10)4.3下行式单层三排栈桥验算 (11)4.3.1贝雷强度验算 (11)4.3.2贝雷刚度验算 (12)栈桥设计计算书1、基本数据Pa E 11102⨯= MPa 160][=σ314101714m m =I W 4147120000mm I I =3288214mm 05=I W 42871150000mm I I =345mm 1433731=H W 445322589453mm I H =360mm 2480622=H W 460744186438mm I H =m g q I /K 877.1614= m Kg q I /465.4328=m g q H /K 467.7645= m Kg q H /132.10660=2、荷载参数1) 栈桥结构自重2) 施工荷载：50t 履带吊3、结构计算3.1工况及荷载组合工况一：履带吊车行驶在栈桥上。
荷载组合：1+23.2计算模型及方法应用平面结构力学由上而下分析栈桥结构，传力机制为：履带——桥面板——纵梁——横梁——贝雷梁。
履带荷载简化为均布荷载，刚梁传递作用简化为集中力，承力钢构件计算结构为多跨连续梁，支撑形式因具体位置简化为刚性铰支座或弹性铰支座。
栈桥结构计算书
栈桥结构计算书一. 计算依据1、《公路桥涵设计通用规范》（JTJ021-89）；2、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）；3、《桥梁工程》（人民交通出版社）。
二、栈桥结构简介栈桥设计为单跨简支梁桥，桥长L=12m，计算跨径为11m，采用C25片石混凝土基础(桥台)，桥台高5m，桥台顶面浇注30cm厚C30钢筋混凝土作为支撑垫石，浇注支撑垫石时注意预埋20cm*20cm*1cm 钢板，然后其上安装横向分配梁，横向分配梁采用2I32工字钢，长6m，横向分配梁上搭设贝雷梁，贝雷梁共7排，每排间距0.9m，单排含4片国标贝雷片,7排贝雷梁采用横向连接片连接固定。
三．设计荷载1、纵向荷载布置考虑为汽车-20级重车辆荷载标准2、考虑本栈桥实际情况，为确保栈桥安全，故设计为单向形式，同方向车辆间距不小于6米，即一跨内同方向只布置一辆重车。
3、栈桥上行车速度不大于5Km/h。
四．栈桥结构受力验算根据栈桥纵断面设计图，可知本栈桥计算跨径为L计=11m(按简支梁计算,如图所示)。
最不利荷载是当汽车重心处于跨中位置，检算结构强度和刚度，下面详细计算之。
计算参数：钢材弹性模量E=2.05×105N/mm2；321国标贝雷片桁片惯性矩I0=250500cm4，本桥布置7列，组合贝雷梁I组=0.017535m4。
1、刚度变形验算结构受力分析图弯矩图最大弯矩显示挠度图最大挠度显示根据计算结果可知，Mmax=606KN.m, 查表321国产贝雷桁片容许弯矩M0=975KN/m,那么有，Mmax＜M0,贝雷梁桁片弯矩满足结构受力要求。
根据计算结构显示，活载下本桥最大挠度f活=2mm。
本栈桥全桥的自重约为q=17.9KN/m,桥的销孔间隙挠度与自重挠度之和按交通部公式计为：f容=L/250=12000/250=48mm。
⑴、间隙挠度f0=0.05×n2 =0.05×42=0.8cm=8mm，其中，n为贝雷梁单列片数，若n为奇数，则计算公式为：f0=0.05×(n2-1)⑵、空载挠度f自=5ql4/384EI=1mm综上所述，总挠度fmax= f0+f自+f活，那么有：Fmax=8+1+2=11mm＜f容=L/250=12000/250=48mm，栈桥挠度符合设计规范要求，合格！2、桥墩承载力计算结构为单跨静定简支梁，那么可分别求出两个桥台所受的结构反力，计算模型如下图所示：60KN120KN120KNA BFb 对A点取矩，那么Fb*11m=60KN*1.5m+120KN*5.5m+120KN*6.9m 可得：Fb=143.45KN,即，Fa=300KN-143.45KN=156.55KN，取桥墩最大承载压力为156.55KN推算桥台基础承载力！桥台结构图如下所示：基底计算应力：P=(F+G)/A，其中桥墩自重G=26KN/m3*6m*(1*0.3+(1+1.6)*3/2+1*2.2)=998.4KN，基底面积A=2.2m*6m=13.2m2那么，P=(998.4KN+156.55KN)/13.2m2=87.496Kpa查公路桥涵与基础设计规范（JTG D63-2007），卵石中密土地基承载力容许值[fa]=650Kpa,显然，P＜[fa]，安全。
之江大桥栈桥计算书
栈桥计算1、上部结构恒重（7米宽计算）⑴δ=12mm 钢板：7×1×0.012×7.85×10=6.59kN/m ⑵I14纵向分配梁:2.87kN/m ⑶I28横梁:2.20kN/m ⑷贝雷梁:6.66kN/m ⑸2H50下横梁:13.27kN/根 2、活荷载⑴30t 砼罐车（需在栈桥上错车）⑵65t 履带吊:自重650kN +吊重300kN业⑶施工及人群荷载：4kN/m 2考虑栈桥实际情况，同方向车辆间距不小于12米，即一跨内同方向最多只布置一辆重车。
3、各构件规格及其几何性质如下3.1、桩：υ800×10钢管桩A ＝2.48×10-2m 2I ＝1.94×10-3m 4W ＝3.9×10-3m 33.2、下横梁：2H50型钢A ＝2.28×10-2m 2 I ＝9.56×10-4m 4 W ＝3.82×10-3m 3 3.3、横向分配梁：I28a 型钢 横向分配梁间距1500mm A ＝5.54×10-3m 2 I ＝0.71×10-4m 4 W ＝5.08×10-3m 3 3.4、纵向分配次梁： I14 纵向分配梁间距400mm A ＝2.15×10-3m 2 I ＝0.71×10-5m 4 W ＝1.02×10-4m 3 3.5、面板： t=12mm根据栈桥跨径布置形式，最大跨径为12m ，计算只针对最不利跨径进行验算。
4、贝雷梁栈桥计算贝雷梁栈桥分7m 和8m 宽两种，最大跨径均为12m ，主纵向分别为6榀和8榀贝雷，基础分别为2排和3排桩，根据结构形式，7m 宽贝雷梁栈桥更不利。
对7m 宽贝雷梁栈桥进行验算。
1）、贝雷梁内力计算按最大跨径12米跨栈桥计算由于桩布置为两排，其计算跨径为L=12m(按简支计算)。
