按钮结构
按钮和行程开关结构、工作原理、选型、使用与维护检修方法
按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。
2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。
（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。
1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。
1.3触点采用桥式触点，额定电流在5A以下。
1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。
1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。
1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。
图1-20按钮结构示意图及图形符号。
1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。
1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。
1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。
图1-21微动式按钮动作原理图。
1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。
2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。
2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。
2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

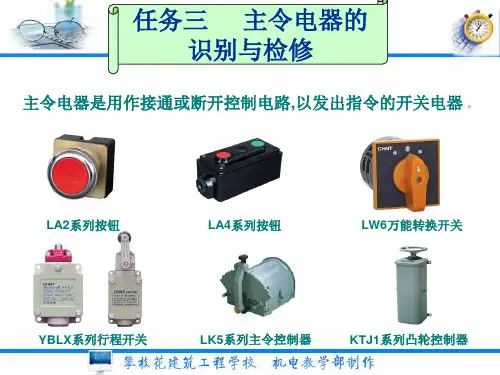

(动合触头)2.按钮的种类及动作原理按结构形式分
设计序号
2－滚轮装在传动杆外侧；
3－滚轮装在传动杆凹槽内或内外各有一个滚轮
0－无滚轮；1－单滚轮；2－双滚轮
例:
K表示开启式，无字母表示保护式
LX19－111
LX19－232
LX19－131
机床电器 主令电器 行程开关
快速 设计序号
JLXK1系列行程开关的型号含义
J L X K 1—□ □ □ □
一、按钮
按钮颜色的含义
颜色
含义
红
紧急
黄
异常
绿
安全
蓝
强制性的
白
灰 未赋予特定含义
黑
1.按钮的结构原理与符号
按钮是一种用人体某一部分所施加力而操作、并具有弹
簧储能复位的控制开关。
1－按钮帽
2－复位弹簧
3－支柱连杆
4－常闭静触头（动断触头）
5－桥式动触头6－Leabharlann 开静触头（动合触头）7－外壳
2.按钮的种类及动作原理
主令电器 按钮
设计序号 例: LA10-2F
LA10-3S
LA10-1K
LA10-2H
结构形式代号 （K、H、S、F、J、X、Y、D）
常闭触头数
常开触头数
K——开启式 H——保护式 S——防水式 F——防腐式 J——紧急式 X——旋钮式 Y——钥匙操作式 D——光标按钮
4.按钮的选用
（1）根据使用场合和具体用途选择按钮的种类。
6.按钮的常见故障及处理方法
故障现象 触头接触不良
触头间短路
可能原因 触头烧损 触头表面有尘垢 触头弹簧失效
塑料受热变形导致 接线螺钉相碰短路
杂物或油污在触头 间形成通路
处理方法 修整触头或更换产品
触摸按钮的工作原理
触摸按钮的工作原理
触摸按钮的工作原理主要可以分为以下几个方面:
1. 按钮结构:
触摸按钮通常由按钮主体、电极层、垫片层等组成。
按钮主体采用塑料等非导电材料,电极层布置在下面,两电极间夹置一层薄的隔离垫片。
2. 电路原理:
触摸按钮属于一种开关,其两个电极等效于开关的两个接点。
默认时两电极间由隔离垫片隔开,是断开状态。
按下按钮时,两电极接触,闭合电路,等效开关闭合,使信号传输出去。
3. 按下变形:
按压按钮时,按钮主体变形,使下面的电极层也随之靠近,两电极面相互接触,从而实现触摸导通的效果。
隔离垫片避免静电误触发。
4. 信号输出:
电路中会具有判断触摸按钮开闭状态的部分,根据按钮状态输出不同信号,例如中断/连接电源、切换电路状态、传送触发信号等。
5. 弹性设计:
按钮释放后,需要具有一定弹性,使电极恢复默认离开状态,以便进行下一次按压
动作。
综上所述,就是触摸按钮的基本工作原理,以机械结构和电路设计实现触摸控制功能。
这种简单实用的开关方式在各种电子设备中得到广泛应用。

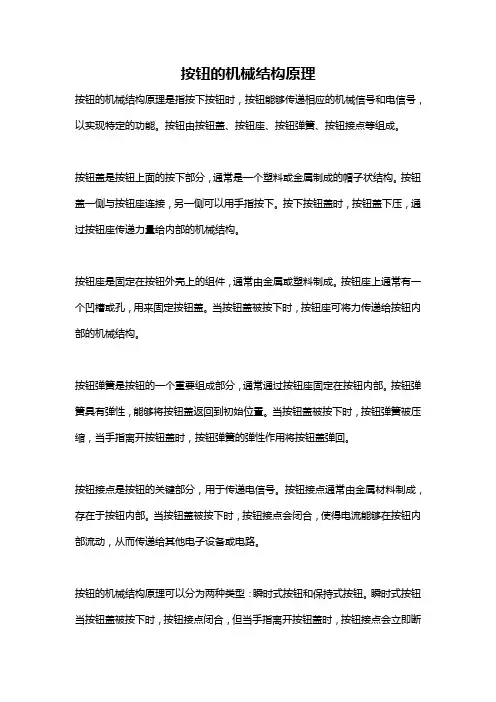

按钮的机械结构原理
按钮的机械结构原理按钮的机械结构原理是指按下按钮时，按钮能够传递相应的机械信号和电信号，以实现特定的功能。
按钮由按钮盖、按钮座、按钮弹簧、按钮接点等组成。
按钮盖是按钮上面的按下部分，通常是一个塑料或金属制成的帽子状结构。
按钮盖一侧与按钮座连接，另一侧可以用手指按下。
按下按钮盖时，按钮盖下压，通过按钮座传递力量给内部的机械结构。
按钮座是固定在按钮外壳上的组件，通常由金属或塑料制成。
按钮座上通常有一个凹槽或孔，用来固定按钮盖。
当按钮盖被按下时，按钮座可将力传递给按钮内部的机械结构。
按钮弹簧是按钮的一个重要组成部分，通常通过按钮座固定在按钮内部。
按钮弹簧具有弹性，能够将按钮盖返回到初始位置。
当按钮盖被按下时，按钮弹簧被压缩，当手指离开按钮盖时，按钮弹簧的弹性作用将按钮盖弹回。
按钮接点是按钮的关键部分，用于传递电信号。
按钮接点通常由金属材料制成，存在于按钮内部。
当按钮盖被按下时，按钮接点会闭合，使得电流能够在按钮内部流动，从而传递给其他电子设备或电路。
按钮的机械结构原理可以分为两种类型：瞬时式按钮和保持式按钮。
瞬时式按钮当按钮盖被按下时，按钮接点闭合，但当手指离开按钮盖时，按钮接点会立即断开。
保持式按钮当按钮盖被按下时，按钮接点闭合，即使手指离开按钮盖，按钮接点仍然保持闭合状态，直到再次按下按钮盖或其他条件满足时才断开。
除了上述主要组成部分，按钮的机械结构还可能包括按钮外壳、固定螺栓、导向结构等。
按钮外壳是按钮的外部包装，通常由塑料或金属制成，可以保护内部机械结构。
固定螺栓用于将按钮固定在需要安装的位置。
导向结构用于引导按钮的运动轨迹，确保按下按钮时能够有效闭合按钮接点。
总结起来，按钮的机械结构原理包括按钮盖、按钮座、按钮弹簧、按钮接点等组成部分。
通过按下按钮盖，按钮座传递力量给内部机械结构，使得按钮接点闭合，从而传递机械信号和电信号，实现特定功能。
通过合理设计按钮的机械结构，可以确保按钮的灵敏度、稳定性和寿命。
主令电器之按钮开关限位开关转换开关
主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。
主令电器只适合应用于控制电路中，不适合应用于主电路中。
主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。
一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。
按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。
图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。
当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。
按钮触点动作的时间差特性在触点竞争的应用中起关键作用。
提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。
控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。
控制按钮的图形和文字符号如图2所示。
图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。
二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。
行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。
其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。
从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。
操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。
触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。
塑胶结构设计-按键基本结构,按钮设计

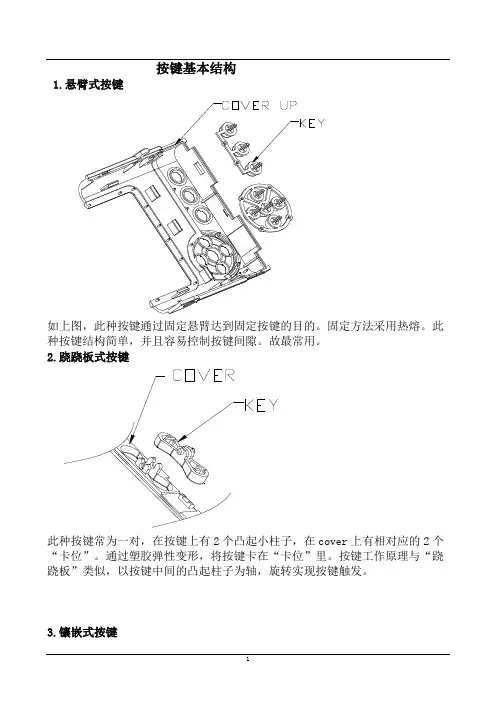

按键基本结构
如上图，此种按键通过固定悬臂达到固定按键的目的。
固定方法采用热熔。
此种按键结构简单，并且容易控制按键间隙。
故最常用。
2.跷跷板式按键
上有相对应的2个“卡位”。
通过塑胶弹性变形，将按键卡在“卡位”里。
按键工作原理与“跷跷板”类似，以按键中间的凸起柱子为轴，旋转实现按键触发。
3.镶嵌式按键
“P+R”即为PLACTIC+RUBBER,是一种手机上常用的按键工艺。
多为许多按键部在一起。
如上图，有8颗按键，这种情况，多采用“P+R”工艺。
“P+R”就是把塑胶按键，通过一种专用胶水，粘到RUBBER上。
然后固定RUBBER,以此来固定按键。
按钮工作原理
按钮工作原理
按钮是一种常见的机械装置，用于激活或控制其他设备或机械系统。
其工作原理可以描述如下：
1. 结构：按钮通常由一个可按下的活动元件、一个弹簧和一个接触件组成。
活动元件可以是一个简单的杆状按钮，也可以是一个带有按压面的圆形按钮，具体形状和设计根据不同应用而有所区别。
2. 弹簧：按钮的弹簧通常负责提供恢复力，以使按钮返回原始位置。
当按下按钮时，弹簧被压缩，并在松开按钮后将按钮恢复到原始位置。
3. 接触件：按钮的接触件是用来打开或关闭电路的部分。
当按钮被按下时，接触件在按钮内部的机械力的作用下会闭合，完成电路的连接；当按钮松开时，接触件由于弹簧的力将会打开，断开电路连接。
4. 电路：按钮经常与电路连接，用于控制电流的流动。
按下按钮时，接触件的闭合可以使电流通过电路；松开按钮时，接触件的断开将会中断电流的流动。
总体来说，按钮的工作原理可以简单概括为：通过按下按钮，机械力使接触件闭合，完成电路的连通；松开按钮，弹簧的作用将接触件打开，断开电路连接。
按钮通常用于控制设备的启停、开关、选择或者触发特定功能等操作。
按钮开关
知识点剖析
按钮的结构示意图
二、控制电器
(一)按钮.（ SB）
常闭触点
常开触点 (b) 结构 (a) 外形图 按钮开关的外形和符号
• 数控机床上的按钮站
一般用： 红色表示停止和急停； 绿色表示起动； 黑色表示点动； 蓝色表示复位； 另外还有黄、白等颜色， 供不同场合使用。
知识点剖析
按钮பைடு நூலகம்电气符号
•
按钮帽
结 复位弹簧 支柱连杆
常闭静触头
构 1 2 3 符 SB SB 4 1 3 2 4
桥式静触头
常开静触头 外壳
号
名 称 常闭按钮 (停止按钮) 常开按钮 (起动按钮)
SB
复合按钮
1.作用:用于接通或断开辅助电路的，靠手动。 2.结构：
触点1
1—常闭触点或动断触点 2—常开触点或动合触点
触点2
(二).行程开关(ST)
——也称限位开关
用于自动往复控制或限位保护等。
未撞击 撞击
(b)示意图
(a)外形图
ST 常开触点 常闭触点 (c) 符号
ST
按钮工作原理
按钮工作原理按钮作为一种常见的电子元件，广泛应用于各种电子设备中，其工作原理是基于电流的开关控制。
本文将从按钮的结构、工作原理以及应用等方面进行详细介绍。
一、按钮的结构按钮一般由外壳、按键、弹簧、触点等组成。
外壳通常采用塑料或金属材料制成，具有一定的机械强度和外观美观的特点。
按键是按钮的核心部分，一般由塑料或橡胶材料制成，用来触发按钮的开关动作。
弹簧则起到恢复按键的作用，保证按钮能够自动复位。
触点是按钮的关键部分，由两个金属片组成，当按键被按下时，触点之间会发生接触或分离，从而控制电流的通断。
二、按钮的工作原理按钮的工作原理基于电流的开关控制。
当按钮处于未按下状态时，触点之间处于分离状态，电流无法通过触点流动，此时按钮处于断开状态。
而当按键被按下时，按键向下移动，使得触点之间发生接触，从而形成一条闭合电路，电流可以通过触点流动，此时按钮处于闭合状态。
三、按钮的应用按钮作为一种常见的电子元件，在各种电子设备中都有广泛的应用。
其中，最常见的应用之一是作为电源按钮。
例如，电视机、电脑主机等设备上都配备了电源按钮，通过按下按钮可以打开或关闭设备的电源。
此外，按钮还常用于控制设备的启动、停止、切换等功能。
例如，手机上的音量按钮可以调节音量大小，电梯上的楼层按钮可以选择所需的楼层。
除了上述应用之外，按钮还常用于一些特殊场景。
例如，紧急停机按钮是一种具有保护功能的按钮，一旦发生紧急情况，只需按下按钮即可立即停止设备的运行。
此外，按钮还常用于游戏手柄、遥控器等设备中，用于触发不同的操作。
四、按钮的分类根据按钮的工作原理和结构，按钮可以分为机械按钮、触摸按钮和电容按钮等几种类型。
1. 机械按钮：机械按钮是最常见的按钮类型，其按键需要通过物理力量来触发开关动作。
机械按钮具有结构简单、稳定可靠的特点，适用于各种环境。
2. 触摸按钮：触摸按钮通过电容传感技术实现按键的触发，无需物理按压，只需轻触按钮表面即可实现开关动作。
80开关-可逆-三联按钮-远近控--原理详解
80开关原理详解图一QBZ-80、120、225内部结构图二 QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通断开而工作的。
大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断再看下图：图四图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图十接触器控制原理图图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
再对比一下，发现图十比图八又多了一个元件，按钮SB2。
他的实物如图十一。
正常情况下，按钮SB2是接通的，KM 接触器的线圈可以正常工作。
当按下SB2时，SB2断开，从而断开了KM线圈的回路。
线圈断电，接触器的真空管触点和常开辅助触点全部断开。
电路回到初始状态。
图十一图十四中间继电器图十二图十二是前面几个原理图汇总起来的一张完整的电路图。
按钮的工作原理及作用
按钮的工作原理及作用
按钮的工作原理及作用可以概括为:
1.组成结构
按钮通常由按钮头、按钮体和后部固定件组成。
按钮头是外露用于按压的部分,按钮体是活动部件,固定件用于安装固定在设备上。
2.按压原理
按钮头外露,当受到按压时,按压力通过按钮头传递给按钮体,按钮体在弹簧压力作用下产生位移和形变,从而驱动电子开关执行接通/断开操作。
3.回复原理
当按压释放时,按钮体受弹簧力回缩复位,切断电路,实现弹起功能。
4.触点接通
按钮后部的金属触点随按钮体运动而接通/分断电路。
不同按钮的触点形式有凸点式、线簧式等。
5.手感设计
通过设计按钮的形状、材质、按压距离等,精心调节其手感,给使用者以良好触觉反馈。
6.功能控制
按钮可以控制机器的启动或关闭,也可以完成模式切换、音量调节等多种功能控制。
7.指示作用
不同颜色和形状的按钮,可以让使用者快速区分功能或状态,具有非常直观的指示作用。
8.人机交互
按钮是人机交互最直接的界面装置,其数量及布局直接影响产品的便捷性和友好性。
综上,按钮以其简单直观的结构,实现了精确可靠的开关控制功能,是各类设备不可或缺的关键部件。
按键结构设计有哪些形式
按键结构设计有哪些形式1.按钮结构：按钮结构是最常见的按键设计形式，主要包括凸起、平面或凹陷的按钮按键。
这种设计形式简单直接，易于操作和识别，广泛应用于各种电子设备上。
2.开关结构：开关结构是一种通过旋转、滑动或拨动来进行开关操作的按键设计形式。
这种设计形式便于进行多个状态的切换，如电源开关、音量调节开关等。
开关结构设计需要考虑到操作的便利性和稳定性。
3.触摸结构：触摸结构是一种无需物理按压即可进行触摸操作的按键设计形式。
触摸结构常用于触屏设备上，通过触摸屏幕的不同区域来实现不同的功能。
触摸结构设计需要考虑到触控灵敏度和精准性。
4. 带指示灯的按键结构：带指示灯的按键结构是一种在按键上添加指示灯的设计形式，通过指示灯的亮暗来提示按键状态。
这种设计形式在需要有明确状态提示的场合，如键盘上的Num Lock、Caps Lock按键等，能够提高用户的操作体验。
5.滚轮结构：滚轮结构是一种通过滚动操作来进行功能选择或调节的设计形式。
这种设计形式常用于鼠标、手机等设备上，可以方便快捷地进行页面的滑动、缩放等操作。
6.薄膜按键结构：薄膜按键结构是一种采用薄膜开关实现按键功能的设计形式。
这种按键结构具有体积小、重量轻、耐用性强等特点，广泛应用于电子产品和机械设备中。
7.机械按键结构：机械按键结构是一种采用机械开关实现按键功能的设计形式。
这种按键结构通过机械开关的触发来进行开关操作，具有触感明显、寿命长等特点，常用于游戏键盘、打印机等设备中。
8.弹簧按键结构：弹簧按键结构是一种采用弹簧机构实现按键复位的设计形式。
这种按键结构通过弹簧的弹力来保证按键的自动复位，具有复位力度均匀、寿命长等特点，常用于电子秤、计算器等设备中。
除了以上常见的按键结构设计形式，还可以根据实际需求进行创新设计。
在按键结构设计中，需要考虑到用户的使用习惯、舒适度、操作的便捷性和可靠性等因素，以提供良好的使用体验。
按钮开关的结构
按钮开关的结构按钮开关是一种常见的电子元件，用于控制电路的通断或切换。
它的结构通常包括按钮、开关机构以及连接线路等部分。
本文将介绍按钮开关的结构和工作原理，并探讨其在不同领域的应用。
一、按钮开关的结构1. 按钮按钮是按钮开关的最外层部分，通常由塑料或金属制成。
它的形状可以是圆形、方形、矩形等多种形式，具体形状取决于应用场景和设计需求。
按钮上通常标有相关的符号或文字，用于指示开关的功能或状态。
2. 开关机构开关机构是按钮开关的核心部分，它决定了按钮开关的工作原理。
常见的开关机构有螺旋弹簧式开关、双向推拉式开关和翻板开关等。
- 螺旋弹簧式开关：这种开关机构通过旋转按钮来控制电路的通断。
按钮通过螺旋弹簧与内部接点相连，当旋转按钮时，接点会闭合或断开，从而对电路进行切换。
- 双向推拉式开关：这种开关机构通过按钮的推拉来控制电路的通断。
按钮可以在两个方向上进行推拉，分别对应着不同的电路状态。
当按钮处于一个方向时，电路通断状态为一种情况，而当按钮处于另一个方向时，电路通断状态则会发生改变。
- 翻板开关：这种开关机构通过按钮的左右或上下翻转来控制电路的通断。
按钮的翻转会导致内部的接点闭合或断开，从而实现电路的切换。
3. 连接线路连接线路是按钮开关的导电部分，用于将按钮与电路连接起来。
连接线路通常由金属材料制成，具有良好的导电性能。
它们被安装在按钮开关的底座上，并与开关机构相连，以便传输电流信号。
二、按钮开关的工作原理按钮开关的工作原理基于其开关机构的设计。
当按钮被按下或旋转时，开关机构内部的接点会发生闭合或断开，从而控制电路的通断状态。
以常见的螺旋弹簧式开关为例，当按钮被旋转至闭合状态时，螺旋弹簧将按钮与内部的接点连接起来，使电流得以流通，电路处于通断状态。
而当按钮被旋转至断开状态时，螺旋弹簧会将按钮与接点分离，电流无法流通，电路处于断开状态。
不同类型的按钮开关在工作原理上存在一些差异，但它们都通过按钮的操作来控制电路的通断或切换。
solidworks按钮结构
solidworks按钮结构【实用版】目录1.SolidWorks 按钮结构概述2.SolidWorks 按钮的分类3.SolidWorks 按钮的功能4.SolidWorks 按钮的应用实例5.SolidWorks 按钮的优缺点正文【SolidWorks 按钮结构概述】SolidWorks 是一款功能强大的三维计算机辅助设计软件，广泛应用于机械、电子、建筑等领域。
在 SolidWorks 中，按钮结构是软件界面的一个重要组成部分，它们可以帮助用户快速执行各种操作。
本文将详细介绍 SolidWorks 按钮结构，包括按钮的分类、功能、应用实例以及优缺点。
【SolidWorks 按钮的分类】SolidWorks 按钮主要分为以下几类：1.功能按钮：这类按钮用于执行特定的操作，如创建、编辑、删除等。
2.导航按钮：这类按钮用于在不同的文档和功能之间进行切换。
3.视图按钮：这类按钮用于切换和控制视图的显示。
4.工具按钮：这类按钮用于访问工具栏和其他辅助功能。
【SolidWorks 按钮的功能】SolidWorks 按钮具有以下功能：1.方便快捷：按钮结构使得用户能够快速找到需要的功能，提高工作效率。
2.易于操作：按钮的设置和布局符合人体工程学原理，使用户能够轻松操作。
3.直观明了：按钮的图标和文字说明使得用户能够一目了然地了解其功能。
【SolidWorks 按钮的应用实例】在 SolidWorks 中，按钮结构的应用实例无处不在。
例如，在绘制三维模型时，用户可以通过功能按钮创建各种几何体；在编辑模型时，用户可以通过功能按钮进行剪切、拉伸、旋转等操作；在查看模型时，用户可以通过视图按钮切换不同的视角。
【SolidWorks 按钮的优缺点】SolidWorks 按钮结构具有以下优缺点：优点：1.方便快捷，易于操作。
2.直观明了，易于学习。
3.功能强大，满足各种设计需求。
缺点：1.对于初学者，可能需要一定的时间来熟悉各种按钮的功能和操作。
工业上常用按钮的原理和应用
工业上常用按钮的原理和应用按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
主要分类如下1.常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
2.常闭触头（动断触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于闭合状态的触头。
3.常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。
在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
4.常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。
常闭按钮常用于控制电动机停车，也称自复位按钮。
工业上常见的按钮主要用作急停按钮，启动按钮，停止按钮，组合按钮（键盘），复位按钮。
急停按钮：急停按钮中常用的是常闭触点，且带自锁功能。
也就是按下瞬间，按钮就保持按下的位置，只有旋转才可复位。
在各种工厂里面，一些大中型机器设备或者电器上都可以看到醒目的红色按钮，标准的应该有标示与“紧急停止”含义相同的红色字体。
这种按钮可统称为急停按钮。
此按钮只需直接向下压下。
就动部位的机器时可以快速的让整台设备立马停止或释放一些传动部位。
要想再次启动设备必须释放此按钮，也就是只需顺时针方向旋转大约45°后松开，按下的部分就会弹起。
也就是“释放”了。
在工业安全里面要求凡是一些传动部位会直接或者间接的在发生异常情况下会对人体产生伤害的机器都必须加以保护措施，急停按钮就是其中之一。
启动按钮和停止按钮：启动和停止按钮内部结构是一模一样的，在颜色上有所区分。
线路接法不同，电磁启动器中，一般是把‘停止’按钮串联在接触器（继电器）线圈回路中。
而‘启动’按钮则是并联在接触器的‘自锁’触点两端的。
组合按钮：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。
防水按钮开关的结构
防水按钮开关的结构防水按钮开关是一种常见于室外或潮湿环境中使用的电子开关。
它具有防水功能，能够有效避免水分对开关的损害。
本文将详细介绍防水按钮开关的结构以及其工作原理。
一、防水按钮开关的结构主要由以下几个部分组成：1. 按钮盖：按钮盖是防水按钮开关上最外层的部分，一般采用耐磨、耐腐蚀的材料制成，如塑料或金属。
按钮盖的设计通常具有防水凸缘，使得水分无法轻易渗透到开关内部。
2. 按钮：按钮是防水按钮开关的核心部分，用于进行开关操作。
按钮通常由导电材料制成，例如铜或银，以保证电流的传导。
此外，按钮还要具有防水功能，因此常使用防水橡胶垫片来密封按钮与开关壳体之间的空隙。
3. 弹簧：弹簧是连接按钮和触点之间的元件，起到弹性支撑的作用。
防水按钮开关使用的弹簧应具有良好的弹性，以确保按钮的回弹和稳定性。
4. 触点：触点是防水按钮开关的关键部分，用于控制电流的通断。
它通常由导电材料制成（如铜或银合金），通过按钮的按压来打开或关闭电路。
触点处于开关壳体内一定的位置，与外界隔离，从而保证了开关内电路不受水分侵蚀。
5. 开关壳体：开关壳体是防水按钮开关的外壳，起到保护内部结构的作用。
开关壳体一般由防水材料制成，如橡胶、塑料等，以确保其对水分的密封性。
二、防水按钮开关的工作原理防水按钮开关的工作原理基本上与普通的按钮开关相同。
当按钮被按下时，按钮与触点之间的弹簧会将按钮弹回，同时使触点闭合，从而导通电流。
当按钮再次被按下，触点会打开，电流停止流动。
而防水按钮开关不仅具备普通按钮开关的功能，还具备防水能力。
其防水能力主要体现在以下几个方面：1. 按钮盖的设计：防水按钮开关的按钮盖通常采用类似漏斗的设计，使得水分无法轻易渗透到开关内部。
同时，按钮盖的材料具有耐磨、耐腐蚀的特性，能够有效保护按钮内部结构。
2. 防水橡胶垫片：防水按钮开关使用防水橡胶垫片来密封按钮与开关壳体之间的空隙，防止水分渗透。
橡胶垫片具有柔软的弹性，能够有效阻挡水分的进入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按钮结构[精华]
这种结构我见过，在日本的产品上用得很多，液晶显示器上很多，但有个缺点如果有些变形的话开关会变得很不好用，不灵敏。
通常我见过的这种开关回位就是靠那根小筋条，还有就是里面按电路板上的开关，但这种开关通常是点动开关，行程通常只有零点几MM，开关里面也是靠一个圆形弹簧片回位。
所以说稍微有个地方公差控制得不好就容易出现按钮不灵敏的现象。
linda
结构设计版主
发帖: 8603
积分: 45
于2002-12-03 17:32 [信息] [悄悄话] [引用] [搜索] [复制] [收藏] 第9楼
两头的小孔是用来热熔固定在面板上的，悬臂可使按钮在垂直按钮面的方向有行程。
配合处有：小孔与面板热熔柱，按钮与面板上的按钮孔。
主要适合行程不是很大的按钮
不过也有例外的，例如电脑上的重启按钮，只是它的悬臂要多绕几道
孤独剑于2002-12-03 17:35 [信息] [悄悄话] [引用] [搜索] [复制] [收藏] 第11楼
PROE版主
发帖: 4165
积分: 130
一般来说常用的电子按键开关有以下几种！这里有在开关厂工作的朋友嘛！
有的话提供一些这方面的资料嘛？
01
孤独剑
PROE版主
发帖: 4165
积分: 130
于2002-12-03 17:37 [信息] [悄悄话] [引用] [搜索] [复制] [收藏] 第13楼
这种是带自锁的开关
这种结构太多了，显示器，TV上面这种结构很多，他的好处是手感好，行程短，行程一般是0.5~1.0之间，
不用太担心变形。
andywang307
VIP会员
于2002-12-03 18:21 [信息] [悄悄话] [引用] [搜索] [复制] [收藏]
给一个LCD MONITOR上面的按钮。
积分: 56
一个编制器按键~~~~~~
我见过比这更复杂的都没有缩影，是不是进浇口选得不太好，到模具版征求一下意见，如何？
以前电视上的
其实按键的设计也很有研究的，如怎样才能最小的避免按键倾斜，我看楼上图例中就很容易发生倾斜上面的按钮也是属于行程小的一类，活动距离短就不会出现你说的倾斜问题
其实倾斜很大程度上和按键的高度有关，高度对悬臂的倾斜反映比较大
一种DVD机上的按钮结构
比如音响上的那么多按钮不都是采用悬臂方式，机箱上的power, reset等基本上采用弹簧回位式，关键些是按钮如何设计手感才好？要在结构上注意的除了拔模斜度，间距外还有什么呢？版主能否提供宝贵意见？
按钮的一般结构,1、可以避免倾斜,2、避免顶部缩水；3、悬臂0.8*2.0
two：
短行程，开关复位
长行程，弹簧复位
其实大家观察一下身边的按键，基本上周遍间隙都不均匀，虽然从视觉上感觉不强烈，但是如何避免倾斜是首先考虑的问题！
顺便请上边的领导介绍一下他的按键臂厚为什么设计成不均匀的！！！
不好意思，图是我随手画的，一刀切下去，就成这样啦。
这种结构主要是使按钮的状态基本垂直，但水平方向还是有位移，但感觉应该好点了。
有长处,有不足,单臂无支撑肯定容易歪!
其实大家去生产线参观一下，真正不倾斜的占百分之几？
特别是0.8*2的！
CAR DVD1
CAR DVD3
蓝色那件是透明导光柱！
俺這種按鈕也算一種吧。
1
赖皮
发帖: 157 积分: 5
于2002-12-10 14:43 [信息] [悄悄话] [引用] [搜索] [复制] [收藏]
第 45 楼
按钮我搞得比较多。
1、缩水问题：只要在每一个按键的旁边开一个点浇口，肯定没问题。
2、倾斜偏心问题：单纯的按钮加面板体的结构，很难解决，需要另加一个作为导程的零件，效果比较理想。
一般国内的廉价产品都没有，多见于外国品牌。
3、我搞的一般是双悬臂结构，2X1.5弹性比较好，1X1.5也可以。
单悬臂设计的好也是可以得。
4、最头痛的是电镀，电镀以后连接筋硬化，容易不回弹。
哪位大大能够提供结构上的解决方法，在此先谢过了。
按钮
复合按钮。
1：
2
wade，你好，咱俩在这儿又见面了可能明年我要同时用catia啦，因为领导现在对catia特感兴趣，这礼拜由他们的工程师给讲课，而且catia的工程师也经常上idesign2002。
赖皮，电镀问题可以通过将按键头部单独加电镀帽子来解决，模具上麻烦一点。
附图是手机按钮，特搞笑，因为背面就是平的！幸福呀。
可以在與按鍵配合的孔上加定位柱
参考一下
可以讓電鍍廠只電鍍按鍵表面,懸臂彈片不電鍍,我們公司現在就在這樣做,不過可能會加成本.。
