汽油机燃料供给系构造与维修教案

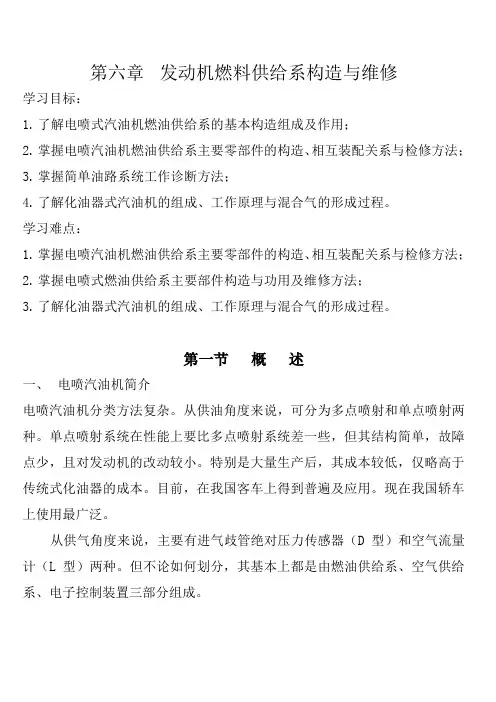

第六章发动机燃料供给系构造与维修学习目标：1.了解电喷式汽油机燃油供给系的基本构造组成及作用；2.掌握电喷汽油机燃油供给系主要零部件的构造、相互装配关系与检修方法；3.掌握简单油路系统工作诊断方法；4.了解化油器式汽油机的组成、工作原理与混合气的形成过程。
学习难点：1.掌握电喷汽油机燃油供给系主要零部件的构造、相互装配关系与检修方法；2.掌握电喷式燃油供给系主要部件构造与功用及维修方法；3.了解化油器式汽油机的组成、工作原理与混合气的形成过程。
第一节概述一、电喷汽油机简介电喷汽油机分类方法复杂。
从供油角度来说，可分为多点喷射和单点喷射两种。
单点喷射系统在性能上要比多点喷射系统差一些，但其结构简单，故障点少，且对发动机的改动较小。
特别是大量生产后，其成本较低，仅略高于传统式化油器的成本。
目前，在我国客车上得到普遍及应用。
现在我国轿车上使用最广泛。
从供气角度来说，主要有进气歧管绝对压力传感器（D型）和空气流量计（L型）两种。
但不论如何划分，其基本上都是由燃油供给系、空气供给系、电子控制装置三部分组成。
二、电喷式汽油机燃料供给系简介汽油机燃料供给系主要由供气、供油和排气三部分组成。
（一）组成供油部分由燃油箱1、电子燃油泵2、燃油滤清器3、供油管4、喷油器5、稳压器6和回油管7等组成。
供气部分由空气滤清器、空气流量计10、节气门体11、进气歧管12等组成；排气部分由排气歧管、三元催化器和排气消音器等组成。
（二）工作过程空气经空气滤清器、空气流量计、节气门至进气歧管；燃油经燃油箱、汽油泵、汽油滤清器、进油总管、喷油器至进气歧管；空气和汽油在进气歧管内相遇混合，并一同被吸入气缸，燃烧后生成的废气通过三元催化器、排气管和排气消声器排入大气。
多余的燃油经稳压器和回油管流回油箱。
电控单元16首先通过各相关传感器（10、11、13、14、15等）获取信息，然后将这些信息与存储的预置好的信息进行比较，进而确定在这种状态下燃油喷嘴应喷射的燃油量。
