线切割加工中防止电极丝断丝的方法

合集下载

线切割断丝原因和解决方案

线切割断丝原因1与电极丝相关的断丝（1）丝张力及走丝速度。

对于高速走丝线切割加工，广泛采用?0．06～0．25mm 的钼丝，因它耐损耗、抗拉强度高、丝质不易变脆且较少断丝。

提高电极丝的张力可减少丝振的影响，从而提高精度和切割速度。

丝张力的波动对加工稳定性影响很大。

产生波动的原因是：贮丝筒上的电极丝正反运动时张力不一样；工作一段时间后电极丝又会伸长，致使张力下降（一般认为张力在 12～15N 较合适人张力下降的后果是丝振加剧，极易断丝。

随着走丝速度的提高，在一定范围内，加工速度也会提高。

同时走丝速度的提高有利于电极丝把工作液带人较大厚度的工件放电间隙中，有利于电蚀产物的排除和放电加工的稳定。

但欲速则不达，走丝速度过高，电极丝抖动严重，反而破坏了加工的稳定性，这不仅使加工速度下降，而且加工精度和表面粗糙度都会变差，并易造成断丝。

但走丝速度也不能过低，否则加工时由于损耗大，也易断丝，一般经验以小于 10m／s 为宜。

（2）电极丝的选择。

电极丝的选择不外乎是电极丝的种类及直径。

通常电火花线切割加工所用的电极丝材料应具有良好的导电性，电子溢出功应小，抗拉强度大，耐电腐蚀性能好．丝本身不得有弯折和打结现象。

其材料通常有钼丝、钨丝、钨钼丝、黄铜丝、铜钨丝等。

其中以钼丝和黄铜丝用得最多。

采用钨丝加工，可获得较高的加工速度，但放电后丝变脆，易断丝，应用较少。

故一般在走丝速度较慢、弱电规准时使用。

钼丝熔点、抗拉强度低，但韧性好，在频繁的急冷急热的变化中，丝质不易变脆而断丝，因此，尽管有些性能不如钨丝好，但仍是目前使用最为广泛的一种电极丝。

钨钼丝（钨、钼各 50％加工效果比前两种都好故使用寿命和加工速度都比钼丝高，但价格昂贵。

铜丝的加工速度高，加工过程稳定，但抗拉强度差，损耗也大，一般在低速走丝线切割加工中使用较多。

综上所述，电极丝的种类应根据加工情况而定。

否则会常常引起断丝。

对于高速走丝线切割加工，一般电极丝直径在?0.06～0．25mm 之间，常用的在?0．12～0．18mm 之间。

浅谈数控电火花快走丝线切割断丝的原因及预防措施

断丝的常ห้องสมุดไป่ตู้问题
腐蚀钼丝，使丝损耗增大，降低丝的使用寿命，尚差几毫米，甚至几十微米时的断丝除上述原
１丝直径选择不当．钼
通常电火花线切割加工所用的电极丝材
（）冲宽度及脉冲间隔选择不当，加的变形造成的夹丝拉断，５脉在解决的方法是：自可
２１年５８００月２日
《新课程》

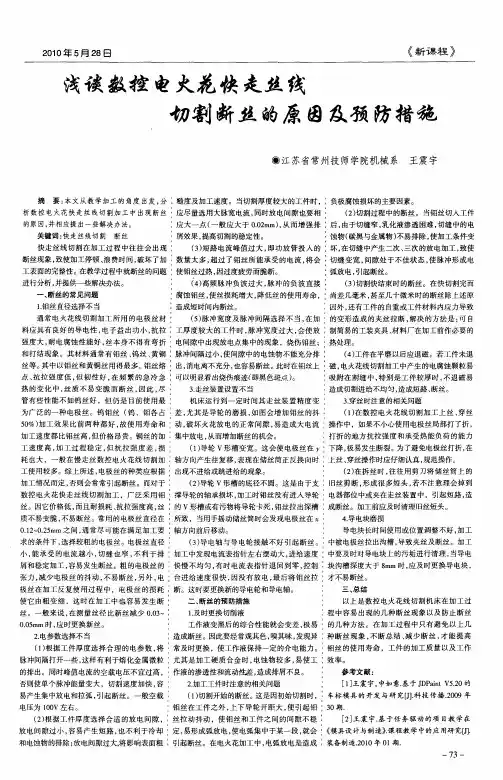

浅谈数控电火花快走丝线切割断丝的原因及预防措施
⑩江苏省常州技师学院机械系王震宇
摘
要：文从教学加工的角度出发。本分糙度及加工速度。当切割厚度较大的工件时，负极腐蚀损坏的主要因素。（）２切割过程中的断丝。当钼丝切人工件蚀物（碳黑与金属物）不易排除，使加工条件变应大一点（般应大于Ｏ２一．ｍｍ）从而增强排后，０，由于切缝窄，乳化液渗透困难，切缝中的电屑效果，提高切割的稳定性。（）３短路电流峰值过大，即功放管投入的坏，在切缝中产生二次、三次的放电加工，致使弧放电，引起断丝。
料应具有良好的导电性，电子益出功小，拉工厚度较大的工件时，抗脉冲宽度过大，会使放制简易的工装夹具、料厂在加工前作必要的材强度大，耐电腐蚀性能好，本身不得有弯折电间隙中出现放电点集中的现象，烧伤钼丝；热处理。丝和打结现象。其材料通常有钼丝、钨丝、铜脉冲间隔过小，黄使间隙中的电蚀物不能充分排点、抗拉强度低，但韧性好，频繁的急冷急可以明显看出烧伤痕迹（在即黑色斑点）。热的变化中，丝质不易变脆而断丝，因此，尽

太全了!慢走丝线切割加工中常见问题及解决方法

太全了！慢走丝线切割加工中常见问题及解决方法一、断丝1.放电状态不佳——降低P值，如果P值降低幅度较大仍断丝，可考虑降低I值，直至不断丝。

此操作会降低加工效率，如果频繁断丝，请参考以值，4.件。

5.电极7.8.收箱中水出现浑浊或异味，或者加入机床的纯净水有问题，应及时清理水箱，更换过滤纸芯。

12.丝被拉断，下机头陶瓷导轮处有废丝嵌入或导轮轴承运转不灵活。

——清理并重新调整安装陶瓷导轮，必要时更换导轮轴承。

13.平衡轮抖动过大，运丝不平稳。

——校正丝速，用张力计校正丝张力。

二、加工速度低1.未按标准工艺加工，上下喷嘴距离工件高于0.1mm——尽可能贴面加工。

2.创建的工艺文件不正确。

——正确输入相关的加工要求，生成合理的工艺文件。

3.修改了加工参数，尤其是降低了P、I值过多会导致加工速度大幅降低。

——需合理修改放电工艺参数。

4.冲液状态不好，达不到标准冲液压力。

——如确实不能贴面加工，需正确认识加工速度。

5.工件变形导形。

6.1.4.工作液温度过高或温度变化过大。

——必须用制冷机控制液温，并且保证合适的环境温度。

5.机床外部环境恶劣，振动较大。

——改善机床外部环境。

6.导电块磨损严重。

——将导电块旋转或更换。

7.上下导电块冷却水不足。

——清洗相关部件。

8.导丝部太脏。

——对导丝部进行维护保养。

9.工作液太脏。

——清洗液槽和水箱，并更换工作液。

10.观察放电状态是否稳定，修切时是否发生短路回退现象。

——如果修切有短路，可以将UHP值增加1～2。

11.如果修切时放电电流及电压正常，但是速度很低。

——可以减小相对偏移量。

12.冲液状态不好,达不到标准冲液压力及喷流形状。

——检查上、下喷嘴是否损坏，如果有损坏，应及时更换。

13.丝张力不稳。

——校准丝速及张力。

1.5. 1.偏移量进行第二次主切。

（2）凸模：1）应留两处或两处以上的暂留量，编程时以开放式加工。

2）安排合理的起割位置和支撑位置。

尽量打穿孔，避免从材料外部直接切入。

线切割电火花加工中常发生的问题及解决方法

线切割电火花加工中常发生的问题及解决方法电火花线切割加工技术是在电火花加工基础上发展起来的，靠电极丝与工件间的火花放电对工件进行切割。

线切割机床是以一根沿本身轴线移动的细金属丝作为工作电极，沿着给定的轨迹加工出相应几何图像的工件。

快走丝线切割机床的走丝速度一般为8-10m∕s,可双向往返循环地运行，加工效率高。

低走丝线切割机床的走丝速度一般低于0.2m∕s,电极丝作单向运动，且电极丝放放电后不再使用，加工精度高。

中走丝是速度介于两者之间，加工是对工件作多次反复的切割，开头几刀用较快丝速、较强高频电流来切割，最后一刀则用较慢丝速、较弱高频电流修光。

这样可实现高和高生产率的有效结合。

电火花线切割加工中也会经常发生一些问题,常见的问题及解决方法下面我们来探讨一下：1、发生断丝在加工过程中出现的断丝现象，既降低产品又影响生产效率。

造成断丝的因素很多，具体有：I）电极丝差或损耗造成断丝。

为了避免断丝，也为了保证加工，应选择好的电极丝，并及时更换电极丝。

2）装丝差引起断丝现象。

装丝时出现隔断导电块、丝不在导轮中、换向时撞块调节不及时等现象，均会导致断丝。

应正确安装。

3）参数不合理引起断丝。

一般情况下，加工电流、脉冲宽度、变频跟踪调节不当都是断丝的重要原因。

应兼顾加工速度、表面粗糙度及稳定性，正确选择脉冲电源加工参数，防止或减少断丝故障。

2、出现短路短路就是电极丝与工件接触面不放电切削的现象。

排屑不良是引起短路的主要原因之一。

导轮和导电块上的电蚀物堆积严重，不能及时清理；工作液浓度太高；加工参数选择不当都可能导致排屑不畅。

另外,切割时产生大量不导电物质也可引起短路导致无法继续加工。

因此，制定加工工艺时，需设置合理的放电间隙、运丝速度、进给速度、切削液流量等参数。

若加工时出现短路现象，可使用设备短路回退的功能，将电极丝脱离短路状态，停车及时清洗出工件中的电蚀物。

3、工件质量差线切割制件的好坏直接关系到后续使用情况。

慢走丝线切割断丝的原因

慢走丝线切割断丝现象除了与电极丝和工作液相关，与其他因素也有一些关系，比如走丝的速度、精度，进给速度，工件的材质等等。

因此，在进行线切割加工时为了减少断丝，不同的材质应选用相应的加工参数。

1、走丝速度走丝速度的快慢直接影响电极丝在加工区的逗留时间和放电次数，从而影响电极丝的损耗。

由于线切割加工中的电极丝直径较小，若电极丝移动过慢，电极丝上某一点可能产生多次放电，使得这一点的蚀除量过大，在丝张力和火花放电的爆破力作用下极易断丝。

另外，提高电热丝的走丝速度，可使工作液容易被带到狭窄的加工间隙，加强对电极丝的冷却，将电蚀产物带出间隙之外。

但走丝速度过高将会使电极丝振动加大，也容易断丝，并使加工表面精度降低，表面粗糙值增大。

所以在电极丝允许一点连续放电次数的条件下，要结合工件厚度，根据放电频率正确调节走丝速度。

2、进给速度理想的线切割应该是进给速度跟踪其线加工速度，进给过快，超过工件可能的蚀除速度，容易造成频繁短路，切割速度反而慢，工件表面粗糙度也较差，上、下端面切缝呈焦黄色，甚至可能断丝。

进给过慢，滞后于工件可能的蚀除速度，则容易造成频繁开路，过跟踪和欠跟踪都是造成加工不稳定的直接因素，容易引起断丝，影响表面加工质量。

3、进给精度要实现理想的跟踪进给，必须提高进给控制系统的性能并人工调节较佳的进给量。

导丝机构的精度将直接影响电极丝的走丝质量，精度低会引起走偏、振动，进而造成断丝。

线切割机的导丝机构主要是由贮丝筒、线架和导轮组成。

当导丝机构的精度下降时，会引起贮丝筒的径向跳动和轴向窜动。

径向跳动会使电极丝的张力减小，造成丝松，严重的会使丝从导轮槽中脱出拉断。

轴向窜动会使排丝不均，产生叠丝现象。

如果线架刚性差，运动时会产生振动和摆动，不但影响精度还会引起断丝。

4、电极丝的材料及直径电极丝材料有铜、钨、钼、钨钼合金等，其寿命较钼丝约提高20%—30%，断丝现象明显减少。

为减少断丝可优先选用钨钼合金电极丝，因为钨的延伸率、抗张力以及熔点都比钼适合线切割的需要。

快走丝线切割加工断丝的原因和解决方法

快走丝线切割加工断丝的原因和解决方法作者：谷平东来源：《职业·中旬》2013年第02期摘要：随着线切割技术的广泛应用，在加工中也经常遇到一些问题，诸如加工中断丝、短路等。

这些问题一直影响着线切割技术的发展，也给我们在加工时带来许多的麻烦。

为此，本人把在使用线切割机床中遇到的断丝问题及解决断丝的方法总结出来，以供有所需要的朋友参考。

关键词：电火花线切割电极丝断丝在操作线切割机床时，经常会遇到断丝的情况。
