自己整理的帧中继动态映射原理
fr 帧中继协议基本原理
fr 帧中继协议基本原理
帧中继协议（Frame Relay）是一种基于帧的数据通信协议，
用于在广域网（Wide Area Network，WAN）中传输数据。
它
基于网络层的服务，提供了高效的数据传输和带宽管理。
帧中继协议的基本原理如下：
1. 数据帧：数据在发送端被分割为帧，在网络中以帧的形式进行传输。
每个帧包含了目的地地址和源地址、差错校验、帧类型等信息。
2. 虚拟连接：帧中继协议使用虚拟连接（Virtual Circuit，VC）来进行数据的传输。
每个VC都有唯一的标识符，用于区分不
同的连接。
3. 逻辑通道：每个VC可以包含多个逻辑通道（Logical Data Channel，LDC），不同的LDC可以使用不同的带宽，实现带
宽的共享和优先级调整。
4. 带宽管理：帧中继协议采用了交换方式，可以根据网络的负载情况动态分配带宽，提高了传输效率。
它还支持压缩和丢弃无效帧等技术，进一步提高了带宽利用率。
5. 连接管理：帧中继协议使用了逻辑控制字（Logical Control Word，LCW）来管理连接的建立、维护和释放。
LCW包含了各种控制信息，如确认、连接状态等。
总结起来，帧中继协议通过将数据分割为帧，使用虚拟连接和逻辑通道来管理数据传输和带宽分配，实现高效的数据通信。
它在广域网中被广泛应用，例如在公司的分支机构之间建立连接，或者连接不同的云服务提供商。
帧中继Frame-Relay动态映射

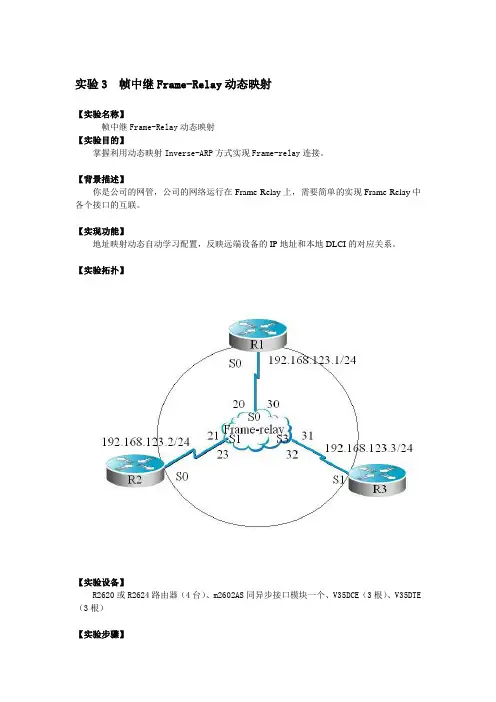

实验3 帧中继Frame-Relay动态映射【实验名称】帧中继Frame-Relay动态映射【实验目的】掌握利用动态映射Inverse-ARP方式实现Frame-relay连接。
