欧姆定律计算题题型汇总
欧姆定律-计算题总复习
I= =
= 1A
R 6Ω
即,电流比是：
I断
0.2A =
1 =
I合 1A 5
综合
例3. 如图所示，R1=30Ω.R2=15Ω，电源电压保持不变，当S1S2都闭合 时电流表的示数为1A；S1S2都断开时，电流表的示数是0.2A，求： 电源的电压和R3的阻值。
解: 当S1S2都闭合时R1 R2并联
R1 R2 R=
V A
R1
R
2
S
I!=I1+I2=
U
U
6V
6V
+
=
+
=1A
R1
R2 10Ω 15Ω
U`=6V
较难 (并）
例2. 如图，滑动变阻器的变化范围是0~8Ω电源电压4V，当滑 片P在何处时电路中的总电流最小？最小电流是多少？
解:
当滑片P在滑动变阻器中点时电路中的总电流最小
R1
R= n
4Ω
=
=2 Ω
2
I=
U
1、如图所示电路，R1=7Ω,R2=3Ω,当S闭合 时，电压表的示数为21V，当S断开时，电压 表的示数为14V。求:R3的阻值。
解:
U1
21V
I =I1=
=
=3A
R1
7Ω
U = I (R1+ R2) = 3A(7 Ω +3 Ω)
= 30V
R1
R2
R3
V S
U1`
14V
I `=
=
R1
7Ω
= 2A
U`12= I `(R1+ R2) = 2A (7 Ω +3 Ω) = 20V
U R=
欧姆定律计算题精选 有答案
欧姆定律类型题精选（★★）一、单项选择题▲基础知识训练――欧姆定律的理解1、以下对于欧姆定律的理解中正确的是（ A ）A.导体两端的电压与导体中的电流成正比B.导体中的电流与导体的电阻成反比C.导体的电阻与导体两端的电压成正比D.导体两端的电压与导体的电阻成正比▲训练串并联关系2、 R1＝20欧姆,R2＝60欧姆,把它们串联后接到电路中,则（ C ）A.I1∶I2＝1∶3,U1∶U2＝1∶3B.I1∶I2＝3∶1, U1∶U2＝1∶1C.I1∶I2＝1∶1, U1∶U2＝1∶3D.I1∶I2＝1∶1, U1∶U2＝1∶4▲滑动变阻器――改变电流、电压3、如上图所示,电源电压不变,R1为固定电阻器,R2为滑动变阻器.当变阻器的滑片向右移动时,图中的伏特表、安培表示数的变化情况及它们示数的比值( D )A.伏特表示数变小, 安培表示数变大, 比值变小B.伏特表示数不变, 安培表示数变小, 比值变大C.伏特表示数变大, 安培表示数变小, 比值变不变D.伏特表示数变大, 安培表示数变小, 比值变大4、如右图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表( B )A．V1示数增大，V 2的示数增大 B．V1示数减小，V2的示数增大C．V1示数减小，V2的示数减小 D．V1示数增大，V2的示数减小▲电路变换――伏安表示数变化5、★★如右图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3V，当开关S2闭合，S1断开时，电压表的示数是4.5V，则灯泡E1和E2两端的电压分别是（ D ）A.1.5V和3VB. 1.5V和4.5VC. 3V和4.5VD.3V和1.5V6、如图所示电路，电源两端的电压一定，开关S1闭合，S2断开。
如果使电压表和电流表的示数均增大，则下列操作一定可行的是（ C ）A 滑动变阻器的滑片P 向右移B 滑动变阻器的滑片P 向左移C 滑动变阻器的滑片P 不动，闭合开关S2D 滑动变阻器的滑片P 不动，断开开关S1▲滑动变阻器滑动范围7、★★如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
九年级物理《欧姆定律》精选题型
欧姆定律1. 欧姆定律●导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
用公式表示为I =UR●对于一个导体，只要知道电流、电压、电阻这三个物理量中的两个，就可以利用欧姆定律求出第三个量。
2. 电阻的测量●根据R =U，可以通过电流和电压的测量计算出电阻，这种测量电阻的方法叫做伏安法。
I考查内容：欧姆定律的探究实验、欧姆定律的公式应用、欧姆定律的图像分析、动态电路分析、“伏安法”测量电阻实验等。
探究电流与电压和电阻关系的实验 1．在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R ＝50Ω，电源电压保持不变． （1）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）（2）电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U-I 关系图像，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该___ ．2．为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示． （1）请你指出下图甲中连接的错误之处：① ；② ． （2）请你将正确的电路图画在答题卡虚线框内．（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节__________________，使定值电阻两端的电压____________．（4）图乙是实验中电流表的某次示数，则电流是_______A ．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．甲乙3．在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．（1）闭合开关前，滑动变阻器的滑片P应处于____________________．（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为__________V，电流表的读数为__________A．（3）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比．实验中滑动变阻器的作用是______________________________。

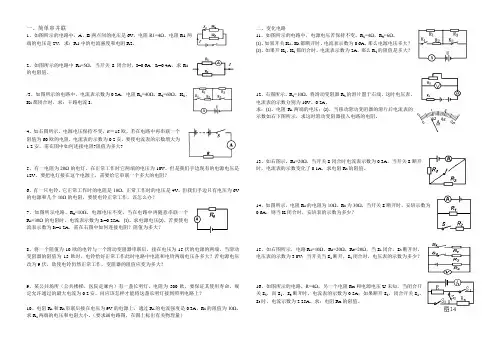

欧姆定律30道题型分类
一、简单串并联1、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
2、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A I1=0.4A，求R2的电阻值。
/3、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，K1、K2都闭合时，求：干路电流I。
4、如右图所示，电源电压保持不变，R＝15欧，若在电路中再串联一个阻值为60欧的电阻，电流表的示数为0.2安。
要使电流表的示数增大为1.2安，需在图中如何连接电阻?阻值为多大?5、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？6、有一只电铃，它正常工作时的电阻是10Ω，正常工作时的电压是4V，但我们手边只有电压为6V的电源和几个10Ω的电阻，要使电铃正常工作，该怎么办？7、如图所示电路，R0=10Ω，电源电压不变，当在电路中再随意串联一个R1=30Ω的电阻时，电流表示数为I1=0.25A，⑴、求电源电压⑵、若要使电流表示数为I2=1.2A，需在右图中如何连接电阻？阻值为多大？8、将一个阻值为10欧的电铃与一个滑动变阻器串联后，接在电压为15伏的电源的两端，当滑动变阻器的阻值为15欧时，电铃恰好正常工作此时电路中电流和电铃两端电压各多大？若电源电压改为9伏，欲使电铃仍然正常工作，变阻器的阻值应变为多大？9、某公共场所（公共楼梯，医院走廊内）有一盏长明灯，电阻为500欧，要保证其使用寿命，规定允许通过的最大电流为0.2安。
问应该怎样才能将这盏长明灯接到照明电路上？10、电阻R1和R2串联后接在电压为9V的电源上，通过R1的电流强度是0.3A，R2的阻值为10Ω，求R1两端的电压和电阻大小。
（要求画电路图，在图上标出有关物理量）二、变化电路11、如图所示的电路中，电源电压若保持不变。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)精选全文
可编辑修改精选全文完整版高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A； 1.38V【解析】【分析】【详解】闭合开关S后，由闭合电路欧姆定律得：电路中的电流I为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V）2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A；电动机启动的瞬间，电流表示数达到70A。
求：（1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时=-=U E Ir12V120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。
（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】 【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。
欧姆定律八个题型
1.如图所示的电路中，电源电压为6V不变， 电阻R1阻值为20Ω，滑动变阻器的最大阻 值为30Ω，开关S闭合后，把滑动变阻器的 滑片P由左端滑到右端，电压表、电流表示 数的变化范围是（ ） A．0～2.4 V 0～0.12 A B．6～3.6 V 0.2～0.12 A C．6～3.6 V 0.12～0.3 A D．6～2.4 V 0.3～0.12 A
2.如图，已知L的电阻为20Ω，R是阻值0～ 80Ω的滑动变阻器，电源电压6V保持不 变．在滑片滑动过程中，电压表、电流表 示数的变化范围是（ ） A．0～1.2V、0.06～0.3A B．6～1.2V、0.30～0.06A C．0～4.8V、0.3～0.06A D．6～4.8V、0.06～0.3A
• 2）在探究电流和电阻的关系实验中，作用是：控制定值电阻 两端的电压不变。 • 3）在测量定值电阻的阻值的实验中，作用是：保护电路，改 变电阻中的电流和它两端的电压，多次测量求平均值，减小误 差。 • 4)在测量小灯泡的电阻的实验中，作用是：保护电路，改变小 灯泡的电流和它的两端的电压，使实验结论更具有普遍性。 • 5，查找电路故障。 • 6，表格的分析：1）数值的计算，2）实验结论的总结 • 7，图像的分析:1）数值的计算，2)规律的总结（如：小灯泡 的阻值的变化规律）, • 8，测电阻的特殊方法
2如图所示，R1=15Ω，R2=10Ω，当S1合上、 S2断开时，电流表的示数为0.4A；当S1、 S2均合上时，电流表的示数为0.6A．求： • （1）R3的阻值；（2）S1、S2均断开时， 电流表的示数．
二．滑片的移动引起电表示数变化 专题
例2如图所示电路中，电源电压保持不变，闭 合开关S后，将滑动变阻器R的滑片P向左 移动的过程中，下列判断正确的（ ） A电压表V1示数不变 B电压表V2示数变大 C．电流表A示数变大 D．灯泡L亮度变亮
欧姆定律题型六大题型归纳汇编
欧姆定律题型六大题型归纳汇编知识点：1、电阻的大小与电流、电压___________（有关、无关）2、在串联电路中，电压与电阻成___________（正比、反比）3、在并联电路中，电流与电阻成___________（正比、反比）1. 由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关2. 根据欧姆定律可以导出公式R=U/I，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．当通过导体的电流为零时，电阻也为零D．当导体两端的电压为零时，电阻不为零3. 某导体接在电路中，如果把该导体的电压减为原来的一半，保持温度不变．则导体的电阻和通过它的电流A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的半D．电阻不变，电流是原来的2倍4. 粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）A．I 1＞I2，U1＜U2 B．I 1＜I2，U1＞U2 C．I 1=I2，U1＞U2 D．I 1=I2，U1＜U25. 一根导体两端加2V电压时，通过的电流正好是0.1A，则导体的电阻是Ω，如果这根导体两端电压变为4V，则通过导体的电流是 A ，通过的电流为0.5A，则该电阻的电压是；如果电阻两端电压为零，该电阻的阻值是Ω.欧姆定律题型归纳（2）——定性分析1. 如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大2. 如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是A．A示数变小，V示数变大B．A示数变小，V示数不变C．A示数变大，V示数不变D．A示数变大，V示数变大3. 在如图所示的电路中，电源电压保持不变。
《欧姆定律的应用题型归类及解题技巧》
欧姆定律的应用题型归类及解题技巧一、串并联电路等效电阻1.串联： 越串越大，大于最大—→相当于变长 R 串=R 1+R 22.并联： 越并越小，小于最小—→相当于变粗12111=+R R R 并 1212=R R R R R +并（限两个电阻）在实际运用中，合理选择公式，可以给计算带来简便，节约时间！ 当已知R 1、R 2求R 时，一般选用1212R R R R R =+； 当已知R 、R 1（或R 2）求R 2（或R 1）时，一般选用12111R R R =+。
例1.如图所示，电源电压12V 且保持不变，要使电路中电流表的示数为1A ，在A 、B 间需接入电阻。
但手边只有阻值为：R 1=20Ω、R 2=8Ω、R 3=30Ω、R 4=4Ω、R 5=36Ω、R 6=18Ω的电阻各一个，怎样用已有电阻组成所需电阻？写出其中两种：（1）____________；（2）___________________。
答案：（1）R 2和R 4串联；（2）R 1和R 3并联或R 5和R 6并联。
二、串正并反比例计算 1.串联： 1212U U U I R R R ===⇒ 1122U R U R = 等流，正比分压，阻大压大 2.并联： 1122U IR I R I R === ⇒1221I R I R =等压，反比分流，阻大流小 例2.两定值电阻R 1=10Ω，R 2=5Ω，将R 1、R 2接入如图所示的电路，已知电源电压为3V ，当开关S 闭合时，下列分析正确的是（ ）A.R 1、R 2电流之比为1∶2B.R 1、R 2两端的电压之比为2∶1一增总增串正并反C.R1、R2消耗的电功率之比为1∶2D.电路消耗的总电功率等于2.7W答案：B例3.两定值电阻R1=15Ω，R2=5Ω，将R1、R2接入如图所示的电路，已知电源电压为3V，当开关S闭合时，下列分析正确的是（）A.R1、R2两端电压之比为3∶1B.通过R1、R2电流之比为3∶1C.R1、R2消耗的电功率之比为1∶3D.R1的电功率为1.8W答案：C三、动态电路分析思路1.变阻器型动态电路①串联：②并联：例 4.如图所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器。
物理欧姆定律经典题型
物理欧姆定律经典题型一、简单的欧姆定律计算题型1. 题目- 已知一个电阻R = 10Ω，两端电压U = 20V，求通过电阻的电流I。
- 解析：根据欧姆定律I=(U)/(R)，将R = 10Ω，U = 20V代入公式，可得I=(20V)/(10Ω)=2A。
2. 题目- 一个电路中通过某电阻的电流I = 3A，电阻为5Ω，求电阻两端的电压U。
- 解析：由欧姆定律U = IR，把I = 3A，R = 5Ω代入，得到U=3A×5Ω =15V。
二、欧姆定律与串联电路结合题型1. 题目- 两个电阻R_1=10Ω，R_2=20Ω串联在电路中，电源电压U = 60V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。
- 解析- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。
- 根据欧姆定律I=(U)/(R)，将U = 60V，R = 30Ω代入可得I=(60V)/(30Ω)=2A。
- 再根据U = IR求R_1、R_2两端的电压，U_1=IR_1=2A×10Ω = 20V，U_2=IR_2=2A×20Ω = 40V。
2. 题目- 有三个电阻R_1=5Ω，R_2=10Ω，R_3=15Ω串联在电路中，电流表示数为1A，求总电压U。
- 解析- 先求串联电路总电阻R = R_1+R_2+R_3=5Ω+10Ω + 15Ω=30Ω。
- 由U = IR，把I = 1A，R = 30Ω代入，得到U = 1A×30Ω=30V。
三、欧姆定律与并联电路结合题型1. 题目- 两个电阻R_1=10Ω，R_2=20Ω并联在电路中，电源电压U = 20V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。
- 解析- 根据欧姆定律I=(U)/(R)，对于R_1，I_1=(U)/(R_1)=(20V)/(10Ω)=2A；对于R_2，I_2=(U)/(R_2)=(20V)/(20Ω)=1A。
高中物理部分电路欧姆定律题20套(带答案)
高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示的电路中，两平行金属板A、B水平放置，极板长L＝60 cm，两板间的距离d＝30 cm，电源电动势E＝36 V，内阻r＝1 Ω，电阻R0＝9 Ω，闭合开关S，待电路稳定后，将一带负电的小球(可视为质点)从B板左端且非常靠近B板的位置以初速度v0＝6 m/s 水平向右射入两板间，小球恰好从A板右边缘射出．已知小球带电荷量q＝2×10－2 C，质量m＝2×10－2 kg，重力加速度g取10 m/s2，求：(1)带电小球在平行金属板间运动的加速度大小；(2)滑动变阻器接入电路的阻值．【答案】（1）60m/s2；（2）14Ω．【解析】【详解】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=v0t竖直方向：d=at2由上两式得：（2）根据牛顿第二定律，有：qE-mg=ma电压：U=Ed解得：U=21V设滑动变阻器接入电路的电阻值为R，根据串并联电路的特点有：解得：R=14Ω.【点睛】本题是带电粒子在电场中类平抛运动和电路问题的综合，容易出错的是受习惯思维的影响，求加速度时将重力遗忘，要注意分析受力情况，根据合力求加速度．2．如图所示为检测某传感器的电路图，传感器上标有“3 V 0．9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10 Ω 1 A”的字样，电流表的量程为0．6 A，电压表的量程为3 V．求（1）传感器的电阻和额定电流？（2）为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？（3）如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压，检测记录如下：电压表示数U/V电流表示数I/A第一次1．480．16第二次0．910．22若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？【答案】（1）10 Ω 0．3 A （2）6 V （3）仍可使用 3 V【解析】（1）R传＝＝Ω＝10 ΩI传＝＝A＝0．3 A（2）最大电流I＝I传＝0．3 A电源电压最大值U m＝U传＋U0U传为传感器的额定电压，U0为R0m＝10 Ω时R0两端的电压，即U0＝I传·R0m＝0．3×10 V＝3 V所以U m＝U传＋U0＝3 V＋3 V＝6 V（3）设实际检测时加在a、b间的电压为U，传感器的实际电阻为R传′，根据第一次实验记录数据有U＝I1R传′＋U1根据第二次实验记录数据有U＝I2R传′＋U2代入数据解得R传′＝9．5 Ω，U＝3 V传感器的电阻变化为ΔR＝R传－R传′＝10 Ω－9．5 Ω＝0．5 Ω＜1 Ω所以此传感器仍可使用3．科技小组的同学们设计了如图18甲所示的恒温箱温控电路（用于获得高于室温，控制在一定范围内的“室温”）包括工作电路和控制电路两部分，其中R＇为阻值可以调节的可变电阻，R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图18乙所示，继电器线圈电阻R0为50欧姆：（1）如图18甲所示状态，加热器是否处于加热状态？（2）已知当控制电路的电流达到0.04 A时继电器的衔铁被吸合；当控制电路的电流减小0.036A时，衔铁被释放。
欧姆定律计算题专题训练(经典、全面、附答案)
欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。
4．如图所示，设电源电压保持不变，R0=10Ω。
当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。
5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。
电路欧姆定律题型大全
电路欧姆定律题型大全题型一、闭合电路的欧姆定律的基本应用问题【例题1】如图所示电路中，电源的总功率是40W ，R1=4欧姆，R2=6欧姆，a 、b 两点间的电压是4.8V ，电源输出的功率是37.6W 。
求电源的内电阻和电动势。
【跟踪练习】1、如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I 1=0.2A ；当开关处于位置2时,电流表读数I 2=0.3A 求电源的电动势E 和内电阻r 。
2、如图，R ＝0.8Ω当开关S 断开时电压表的读数为1.5V ；当开关S 闭合时电压表的读数为1.2V 则该电源的电动势和内电阻分别为多少?题型二、电路的动态分析问题 【例题2】如图所示电路中.A 、B 两灯均正常发光，R 为一滑动变阻器，P 为滑动片，若将滑动片向下滑动，则( )A.A 灯变亮B.B 灯变亮C.R 1上消耗功率变大D.总电流变小【跟踪练习】1、如图所示，当滑动变阻器的滑动片P 向左移动时，两电表的示数变化情况为 （ ）A ．电流表示数减小，电压表示数增大B ．电流表示数增大，电压表示数减小C ．两表示数均增大D ．两表示数均减小 2.在如图所示的电路中，两个灯泡均发光，当滑动变阻器的滑动触头向下滑动时，则 ( ) A ．A 灯变亮，B 灯变暗 B ．A 灯和B 灯都变亮 C ．电源的输出功率减小 D ．电源的工作效率降低3、如图所示电路,当滑动变阻器的滑片P 向上移动时,判断电路中的电压表、电流表的示数如何变化?【题型三】电源的功率和效率【例题3】已知如图，E =6V ，r =4Ω，R 1=2Ω， R 2的变化范围是0－10Ω。
求：①电源的最大输出功率； ②R 1上消耗的最大功率；③R 2上消耗的最大功率。
【跟踪练习】1、用如图所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图所示的U－I图线，由图可知( )A．电池电动势的测量值为1.40 VB．电池内阻的测量值为3.50 ΩC．外电路发生短路时的电流为0.40 AD．电压表的示数为1.20 V时，电流表的示数I′＝0.20 A2、如图电路中，电阻R1=9欧，R2=15欧，电源电动势E=12V，内电阻r=1Ω。
欧姆定律考试题型及答案
欧姆定律考试题型及答案
1. 单项选择题
欧姆定律描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流I 与电压V成正比，与电阻R成反比。
以下哪个选项正确地表达了欧姆定律的数学公式？
A. V = IR
B. I = V/R
C. V = R/I
D. I = V + R
答案：B
2. 多项选择题
在电路中，电阻的单位是欧姆，电流的单位是安培，电压的单位是伏特。
以下哪些单位是正确的？
A. 电阻单位：欧姆
B. 电流单位：安培
C. 电压单位：伏特
D. 电阻单位：伏特
答案：A, B, C
3. 填空题
当电路中的电阻为10欧姆，电压为5伏特时，根据欧姆定律，电路中的电流为_______安培。
答案：0.5
4. 计算题
一个电路中的电阻为20欧姆，通过该电阻的电流为0.2安培。
请计算该电路的电压。
答案：4伏特
5. 判断题
如果电路中的电阻增加，而电压保持不变，那么电流会减小。
这个说法是否正确？
A. 正确
B. 错误
答案：A
6. 简答题
请解释为什么在并联电路中，总电阻小于任何一个单独的电阻。
答案：在并联电路中，电流有多条路径流动，因此总电阻是由各个电阻并联后的等效电阻决定的。
根据并联电阻的计算公式1/R总 = 1/R1 + 1/R2 + ... + 1/Rn，可以看出总电阻R总总是小于任何一个单独的电阻R1、R2、...、Rn。
这是因为并联电路增加了电流的流动路径，从而降低了总电阻。
物理欧姆定律试题及答案
物理欧姆定律试题及答案一、选择题1. 欧姆定律是描述电流、电压和电阻之间关系的定律，其表达式为：A. I = V/RB. I = R/VC. V = I * RD. V = R / I答案：A2. 在电阻不变的情况下，电流与电压的关系是：A. 电流与电压成正比B. 电流与电压成反比C. 电流与电压无关D. 电流与电压成指数关系答案：A3. 根据欧姆定律，当电压增大时，电阻将：A. 增大B. 减小C. 不变D. 无法确定答案：C4. 欧姆定律适用于：A. 纯电阻电路B. 非纯电阻电路C. 所有电路D. 特定电路答案：A二、填空题1. 欧姆定律的公式是______，其中I代表电流，V代表电压，R代表电阻。
答案：I = V/R2. 当电阻值为10Ω，电压为5V时，通过电阻的电流为______。
答案：0.5A3. 如果电流为2A，电阻为4Ω，那么电压为______。
答案：8V三、计算题1. 已知电阻R=20Ω，求通过该电阻的电流，当电压为12V时。
答案：I = V/R = 12V / 20Ω = 0.6A2. 一个电路中的电流为3A，求该电路两端的电压，如果电阻为6Ω。
答案：V = I * R = 3A * 6Ω = 18V四、简答题1. 简述欧姆定律的物理意义。
答案：欧姆定律表明，在纯电阻电路中，电流的大小与电压成正比，与电阻成反比。
这是电学中最基本的定律之一，它揭示了电流、电压和电阻三者之间的关系。
2. 为什么欧姆定律只适用于纯电阻电路？答案：欧姆定律是基于电阻元件的特性得出的，即电阻元件的电压与电流成正比。
在纯电阻电路中，电能完全转化为热能，不存在电能转化为其他形式的能量，因此欧姆定律适用。
而在非纯电阻电路中，电能可能会转化为其他形式的能量，如机械能、光能等，因此欧姆定律不适用。
