常问问题 04/2019S7-1500(T)对V90 PN进行位置控制的三种方法S7-1500、V90 PN、位置控制/CN/view/zh/109766641C o p y r i g h t ãS i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d目录1概述 ................................................................................................................. 32V90 PN 配置要点.............................................................................................. 43方法一使用西门子报文105和工艺对象........................................................... 64方法二使用西门子报文111和FB284 (SINA_POS)....................................... 125方法三使用西门子报文111和FB38002 (Easy_SINA_Pos) .. (18)C o p y r i g h t ãS i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d1概述S7-1500系列PLC 可以通过PROFINET 与V90 PN 伺服驱动器搭配进行位置控制,实现的方法主要有以下三种:·方法一、在PLC 中组态位置轴工艺对象,V90使用西门子报文105,通过MC_Power 、MC_MoveAbsolute 等PLC Open 标准程序块进行控制,这种控制方式属于中央控制方式(位置控制在PLC 中计算)。

【技成周报26期】S7-1500控制V90伺服详解及欧姆龙SPED指令问题汇总

【技成周报26期】S7-1500控制V90伺服详解及欧姆龙SPED指令问题汇总

【技成周报26期】S7-1500控制V90伺服详解及欧姆龙SPED指令问题汇总本周春节档直播课堂问题来源《S7-1500控制V90伺服实现三种位置控制详解》《欧姆龙脉冲输出SPED指令》技术问题汇总整理。

扫码二维码即可观看录播回放哦《S7-1500控制V90伺服实现三种位置控制详解》课堂资料下载,关注公众号:PLC发烧友,回复:V90问:这个既然不灵活,为啥不用GSD文件方式呀?答:这个根据实际的应用场合来说,一些简单的定位控制可以采用HSP方式实现,位置环直接做在PLC侧,伺服不需要做任何的操作设置,PLC编程比较简单,拖拽几下就基本搞定了。

问:我电脑已经装了博途和其他软件影响吗?答:如果是今天讲课所用到的功能块或者组态文件,那么不影响,这些都是另外添加进去的,需要注意下载时要对应软件版本,然后添加即可。

问:105 111报文各自的优缺点是?答:v90可通过组态HSP和GSD两种方式实现控制,其中HSP 文件用工艺对象组态,位置环直接做在PLC侧,报文改不了,就是105,编程简单拖拽几下就基本搞定了,不需要在伺服测进行任何配置;而GSD文件则比较灵活,既可以在把位置环做在驱动侧,也可做在PLC侧,并且报文的选择也多了;如果位置环做到了驱动侧,我们还要用V-assistance调试软件来设定V90一些参数,控制模式改为EPOS功能。

问:3个轴可以同时调用FB284做绝对定位控制吗?答:可以的,FB284功能块是根据设备视图中报文 111 的硬件标识符来判断对应哪个轴的。

问:多个伺服的情况下,FB284怎么区分控制的伺服?答:S7-1200、1500PLC是通过V90 设备视图中的 111 报文硬件标识符来判断控制的是哪台伺服;S7-300、400PLC是通过设定值符号名或硬件标识符来判断控制的是哪台伺服。

问:回原点模式选择3 的时候,Position管脚的定义原点位置值还起作用吗?答:起作用的,模式选择为3的时候,工艺对象定位轴/同步轴将根据组态执行回原点运动,完成该运动之后,轴被定位在参数“Position”的值指定的位置。

V90Epos回零整理

V90Epos回零整理

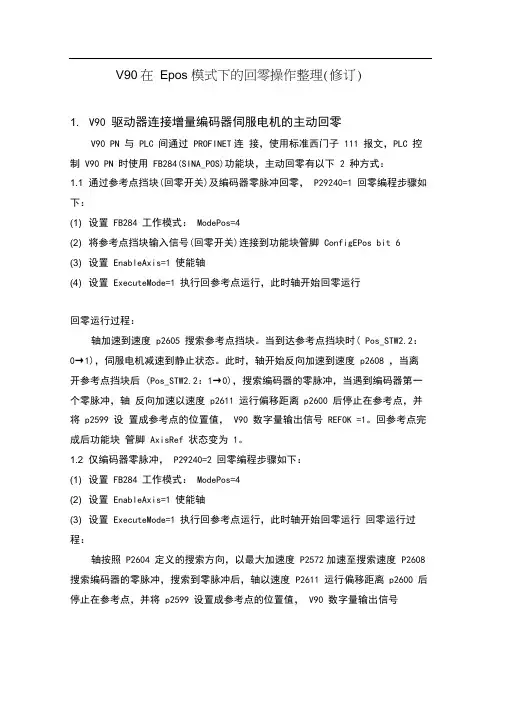

V90在Epos 模式下的回零操作整理(修订)1. V90 驱动器连接增量编码器伺服电机的主动回零V90 PN 与PLC 间通过PROFINET连接,使用标准西门子111 报文,PLC 控制V90 PN 时使用FB284(SINA_POS)功能块,主动回零有以下 2 种方式:1.1 通过参考点挡块(回零开关)及编码器零脉冲回零,P29240=1 回零编程步骤如下:(1) 设置FB284 工作模式:ModePos=4(2) 将参考点挡块输入信号(回零开关)连接到功能块管脚ConfigEPos bit 6(3) 设置EnableAxis=1 使能轴(4) 设置ExecuteMode=1 执行回参考点运行,此时轴开始回零运行回零运行过程:轴加速到速度p2605 搜索参考点挡块。

当到达参考点挡块时( Pos_STW2.2:0→1),伺服电机减速到静止状态。

此时,轴开始反向加速到速度p2608 ,当离开参考点挡块后 (Pos_STW2.2:1→0),搜索编码器的零脉冲,当遇到编码器第一个零脉冲,轴反向加速以速度p2611 运行偏移距离p2600 后停止在参考点,并将p2599 设置成参考点的位置值,V90 数字量输出信号REFOK =1。

回参考点完成后功能块管脚AxisRef 状态变为1。

1.2 仅编码器零脉冲,P29240=2 回零编程步骤如下:(1) 设置FB284 工作模式:ModePos=4(2) 设置EnableAxis=1 使能轴(3) 设置ExecuteMode=1 执行回参考点运行,此时轴开始回零运行回零运行过程:轴按照P2604 定义的搜索方向,以最大加速度P2572加速至搜索速度P2608 搜索编码器的零脉冲,搜索到零脉冲后,轴以速度P2611 运行偏移距离p2600 后停止在参考点,并将p2599 设置成参考点的位置值,V90 数字量输出信号REFOK =1。

回参考点完成后AxisRef 状态变为12. V90 驱动器连接绝对值编码器伺服电机的回零绝对值编码器回零有以下 3 种方式:2.1 通过V-ASSISTANT 软件设置操作步骤:(1) 设置参考点位置坐标值( P2599)(2) 执行设置回参考点( P2507)如图2-1 所示图2-1 通过V-Assist 实现绝对值电机回零(3) 执行保存参数到ROM中2.2 通过BOP面板可通过BOP 功能菜单"ABS" 来设置绝对值编码器的当前位置至零位。

V90伺服111报文插入及使用学习资料

V90伺服111报文插入及使用学习资料

V90伺服111报文插
入及使用
西门子V90伺服111报文
的插入及使用
软件版本:TIA V14 SP1 Professional
1、在硬件目录依次找到“其他现场设备”、“PROFINET IO”、“Drives”、“SIEMENS AG”、“SINAMICS”
2、在“SINAMICS”中最后一个设备可以看到V90伺服,将其拖入网络视图中,如下图所示
3、进入伺服设备视图,选择“以太网址”,设置“子网”和“IP地址”
4、子网设置好,回到网络视图,点击伺服上的“未分配”,可以看见跳出两个选择,点击“PLC_1.PROFINET借口_1”
5、选择好后,就将该伺服控制器与PLC_1连接起来了,完成效果如下图所示,下面还需将该伺服组态与伺服控制指令块匹配
6、回到伺服设备视图,向左拉出右侧设备概览图,从右侧的子模块里选取“西门子报文111,PZD-12/12”,拖到伺服的设备概览图
7、报文拖进以后,查看报文属性,选择“硬件标识符”,可以看到该报文标识符为“280”,下面需要用到此标识符
8、在程序段里,插入FB284-“SINA_POS”伺服控制指令,该指令可以从右侧全局库里的“Drive_Lib_S7_1200_1500”,“主模板”,“03_SINAMCS”中找到
9、为了将该FB284指令块与上面的伺服设备匹配,将HWIDSTW,HWIDZSW 设为报文标识符280。

V90基本定位器控制(EPOS)常问问题

V90基本定位器控制(EPOS)常问问题

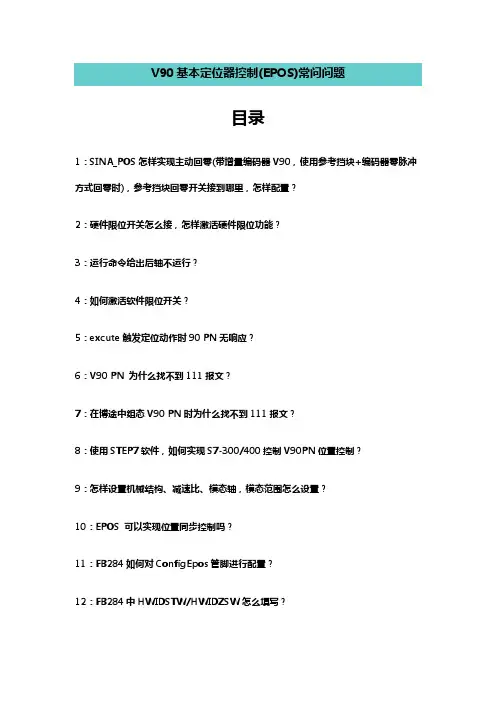

V90基本定位器控制(EPOS)常问问题目录1:SINA_POS怎样实现主动回零(带增量编码器V90,使用参考挡块+编码器零脉冲方式回零时),参考挡块回零开关接到哪里,怎样配置?2:硬件限位开关怎么接,怎样激活硬件限位功能?3:运行命令给出后轴不运行?4:如何激活软件限位开关?5:excute触发定位动作时90 PN无响应?6:V90 PN 为什么找不到111报文?7:在博途中组态V90 PN时为什么找不到111报文?8:使用STEP7软件,如何实现S7-300/400控制V90PN位置控制?9:怎样设置机械结构、减速比、模态轴,模态范围怎么设置?10:EPOS 可以实现位置同步控制吗?11:FB284如何对ConfigEpos管脚进行配置?12:FB284中HWIDSTW/HWIDZSW怎么填写?13:绝对值编码器如何回零?14:SINA_POS 转速设置及实际值显示?15:绝对值编码器掉电后位置丢失怎么办?16:FB284怎样实现绝对定位控制?17:FB284怎样实现相对定位控制?18:FB284怎样实现连续运行模式控制?19:FB284怎样实现程序块运行控制?20:FB284怎样实现点动"Jog"控制?21:EPOS模式下机械参数如何设置?带增量编码器V90,使用参考挡块+编码器零脉冲方式回零时,参考挡块回零开关接到哪里,怎样配置?回零开关连接到一个PLC的数字量输入点,PLC内编程将其状态关联到FB284功能块ConfigEPos输入引脚的bit6。
