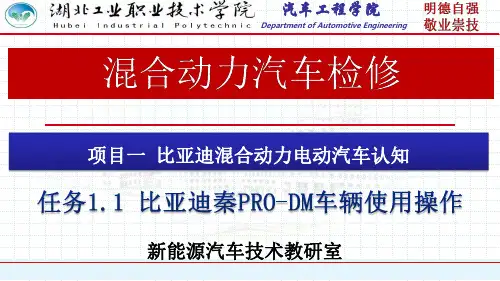

任务1.1+比亚迪秦PRO-DM车辆使用操作
项目一 比亚迪混合动力电动汽车认知新能源汽车技术教研室任务导入01学习目标02获取信息03任务实施04任务考核05学习小结061.掌握比亚迪秦PRO-DM的主要车辆特点。
2.掌握比亚迪秦PRO-DM的驾驶模式。
1.能够对比亚迪秦PRO-DM进行驾驶模式的切换。
2.能够对比亚迪秦PRO-DM进行日常操作。
3.1 比亚迪秦PRO-DM车型介绍3.2 比亚迪秦PRO-DM驾驶模式切换说明3.3 比亚迪秦PRO-DM日常操作说明秦Pro DM采用油电混合的驱动方式，让长续航和低油耗得到双重保障，六款车型均搭载1.5T涡轮增压发动机+P3架构的永磁同步电机组合。
其中发动机的最大功率达到118kW,峰值扭矩为245Nm;电动机最大功率110kW,峰值扭矩250Nm。
二者结合综合功率达到了228kW,最大扭矩高达495Nm。
续航里程最高时速充电时间（长续航）82km185km/h5小时电池类型电机最大功率电机最大扭矩三元锂电池110kw250Nm得益于BSG电机系统，在车辆启停、怠速换挡及加速状态下,能实现更平顺、畅快的驾驶体验。
在发动机驱动到最佳工况转速后，BSG电动机还能为动力电池充电，提升发电系统总效率。
秦Pro DM提供纯电、HEV 并联驱动、HEV 串联驱动和发动机驱动四种模式，纯电模式下，大容量锂电池的加入，让Pro DM在纯电模式下NEDC 最大续航里程达到82km,日常出行完全无忧; HEV并联驱动模式下，秦Pro DM的发动机和驱动电机都会介入，整体动力性能达到最强动力状态，充足的动力储备让其百公里加速时间仅为5.9s。
HEV串联模式下，驱动电机发挥作用，BSG电机为动力电池补充电量，发动机不直接参与驱动，可有效达到车辆增程。
通过多种驾驶模式的调节，让秦Pro DM能达到油耗和速度的完美兼顾，根据工信部数据，其百公里混合工况油耗低至1.0L。
考核要求①分成4组，每位同学依次执行比亚迪秦PRO-DM的日常操作。

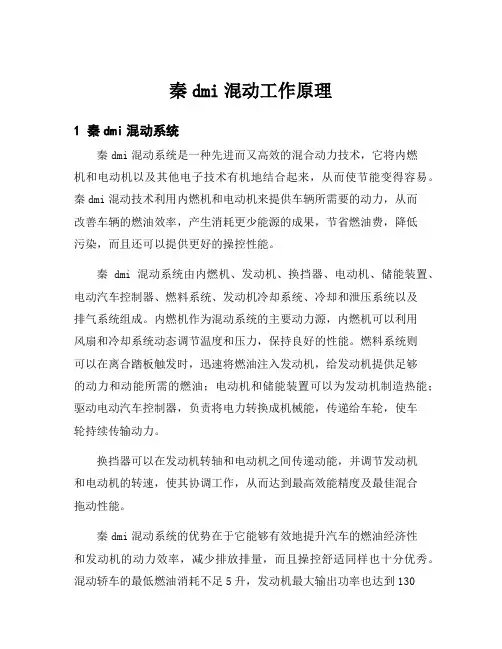

秦dmi混动工作原理
秦dmi混动工作原理
1 秦dmi混动系统
秦dmi混动系统是一种先进而又高效的混合动力技术，它将内燃
机和电动机以及其他电子技术有机地结合起来，从而使节能变得容易。
秦dmi混动技术利用内燃机和电动机来提供车辆所需要的动力，从而
改善车辆的燃油效率，产生消耗更少能源的成果，节省燃油费，降低
污染，而且还可以提供更好的操控性能。
秦dmi混动系统由内燃机、发动机、换挡器、电动机、储能装置、电动汽车控制器、燃料系统、发动机冷却系统、冷却和泄压系统以及
排气系统组成。
内燃机作为混动系统的主要动力源，内燃机可以利用
风扇和冷却系统动态调节温度和压力，保持良好的性能。
燃料系统则
可以在离合踏板触发时，迅速将燃油注入发动机，给发动机提供足够
的动力和动能所需的燃油；电动机和储能装置可以为发动机制造热能；驱动电动汽车控制器，负责将电力转换成机械能，传递给车轮，使车
轮持续传输动力。
换挡器可以在发动机转轴和电动机之间传递动能，并调节发动机
和电动机的转速，使其协调工作，从而达到最高效能精度及最佳混合
拖动性能。
秦dmi混动系统的优势在于它能够有效地提升汽车的燃油经济性
和发动机的动力效率，减少排放排量，而且操控舒适同样也十分优秀。
混动轿车的最低燃油消耗不足5升，发动机最大输出功率也达到130
千瓦，操驾感受不输于小型跑车。
秦dmi混动技术的采用使得电动汽车在动力改善、无污染、安全驾驶和体验提升这几个方面都有了极佳的表现。
技术的发展越来越多地关注节能、环境保护和驾驶安全，像秦dmi 混动系统这样的混合动力技术将越来越受到推崇和重视，极大地改善着汽车产品的安全性能和操控性能。
比亚迪秦混动原理
比亚迪秦混动原理
比亚迪秦混动采用了串/并式混合动力系统。
该系统由一台1.5
升汽油发动机和一台电动机组成。
汽油发动机主要负责提供动力和充电，而电动机主要负责辅助驱动和回收制动能量。
在纯电动模式下，秦混动完全依靠电动机驱动。
电动机从电池中获取电能，通过转动驱动轮来提供动力。
此时，汽油发动机处于关闭状态，不产生任何排放物。
当电池电量不足或需要更高的动力输出时，汽油发动机会自动启动，充当发电机的角色。
汽油发动机通过燃烧汽油产生动力，同时发电机可以将部分能量转化为电能，供电给电动机驱动车辆。
这种方式可以延长汽车的续航里程。
在行驶过程中，比亚迪秦混动会通过能量回收系统将制动时产生的能量转化为电能，并存储到电池中，以供后续使用。
这样可以最大限度地提高能源利用率，并减少能源浪费。
总之，比亚迪秦混动采用了串/并式混合动力系统，通过汽油
发动机和电动机的协同工作，实现了低油耗、低排放的绿色驾驶。
同时，通过能量回收系统的运用，进一步提高了能源利用效率。
byd秦 插电式混动原理
byd秦插电式混动原理BYD秦是一款插电式混动汽车，它采用了先进的混合动力技术，结合了燃油发动机和电动机的优点，既能够提供较高的动力输出，又能够降低油耗和尾气排放。
插电式混动原理的核心是将燃油发动机和电动机进行有机的结合，使得两种动力系统可以相互补充和协同工作。
BYD秦采用了串联式混合动力系统，即电动机和发动机通过一个传动装置相连，共同驱动车辆。
在行驶过程中，电动机主要提供低速和中速驱动力，而发动机则主要在高速行驶时提供动力支持。
当车辆启动时，首先由电动机提供动力，这时候车辆处于纯电动模式下。
在低速行驶时，电动机的动力输出能够满足车辆的需求，这时候发动机处于关闭状态，车辆实现了零排放和零油耗的目标。
当车速逐渐增加到一定程度时，发动机会自动启动，并开始提供动力。
此时，电动机和发动机通过传动装置共同驱动车辆，形成了混合动力模式。
在高速行驶时，发动机的动力输出更加充足，可以满足车辆的需求，并且还可以帮助电动机进行充电，提高电池的续航里程。
BYD秦采用了先进的能量管理系统，通过智能控制和调节，实现了电动机和发动机的无缝切换和协同工作。
在车辆行驶过程中，能量管理系统会根据车速、加速度和驾驶模式等因素，动态调整电动机和发动机的输出功率和工作状态，以达到最佳的燃油经济性和动力性能。
插电式混动技术的优势在于它可以兼顾电动汽车的环保性和传统汽车的驾驶性能。
电动机的使用可以减少尾气排放和油耗，提高能源利用率，特别是在城市交通拥堵的情况下，电动模式下的车辆更加环保和经济。
而发动机的使用则可以提供更高的动力输出和长途行驶的可靠性，解决了纯电动汽车续航里程不足的问题。
BYD秦的插电式混动原理通过电动机和发动机的协同工作，实现了燃油经济性和驾驶性能的平衡。
它是一种先进的汽车动力技术，代表了未来汽车发展的方向。
随着科技的不断进步和环保意识的提高，插电式混动汽车将会在未来得到更广泛的应用。
比亚迪秦混合动力系统PPT课件
2019/12/31
图4- 19 断开维. 修开关
18
三 整车安全保护
1. 电源极性反接保护 2. 碰撞保护 3. 主动泄放 4. 被动泄放 5. 高压互锁 比亚迪秦的高压互锁包括结构互锁和功能互锁。比亚迪秦高压互锁连 接如图4-20 所示。 6. 开盖检测
2019/12/31
图4- 2. 0 高压互锁连接示意图
2019/12/31
.
21
六 换档控制系统
比亚迪秦档位控制器采用电子控制方式, 消除了变速杆及变速器之间的 机械连接, 电子信号控制更精确。档位操纵系统由P 位按钮( 图4-21)、 换档操纵机构( 含电机)、P 位电机控制器(图4-22)、档位控制器(图423)组成。
图4- 13 底盘高压电器 1—驱动电机控制器母线及 空调高压线
.
13
一 比亚迪秦整车高压电器
5. 前舱高压电器 前舱高压电器如图4-14 所示。
图4- 14 前舱高压电器 1—空调配电盒、电动压缩机和PTC 水加热器高压线 2—驱 动电机 3—驱动电机控制器与DC / DC 总成
2019/12/31
图20149/-121/31 DM Ⅰ混合动力系统图
.
4- 2 DM Ⅱ混合动力系统4
二 DM Ⅱ混合动力系统的工作模式
1. “ EV” 纯电动工作模式(图4-4) 2. “ HEV” 稳速发电工作模式(图4-5)
图4- 4 “ EV” 纯电动工作模式图 4- 5 “ HEV” 稳速发电工作模式
2019/12/31
.
5
二 DM Ⅱ混合动力系统的工作模式
3. “ HEV” 混合动力工作模式(图4-6) 4. “ HEV” 燃油驱动工作模式(图4-7)
比亚迪秦方案

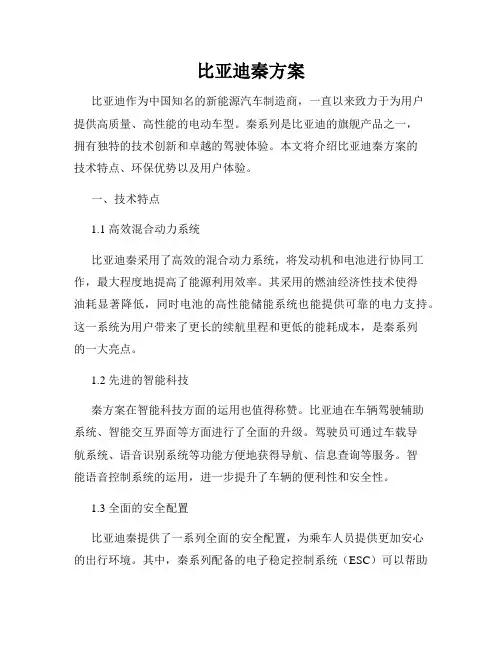

比亚迪秦方案比亚迪作为中国知名的新能源汽车制造商，一直以来致力于为用户提供高质量、高性能的电动车型。
秦系列是比亚迪的旗舰产品之一，拥有独特的技术创新和卓越的驾驶体验。
本文将介绍比亚迪秦方案的技术特点、环保优势以及用户体验。
一、技术特点1.1 高效混合动力系统比亚迪秦采用了高效的混合动力系统，将发动机和电池进行协同工作，最大程度地提高了能源利用效率。
其采用的燃油经济性技术使得油耗显著降低，同时电池的高性能储能系统也能提供可靠的电力支持。
这一系统为用户带来了更长的续航里程和更低的能耗成本，是秦系列的一大亮点。
1.2 先进的智能科技秦方案在智能科技方面的运用也值得称赞。
比亚迪在车辆驾驶辅助系统、智能交互界面等方面进行了全面的升级。
驾驶员可通过车载导航系统、语音识别系统等功能方便地获得导航、信息查询等服务。
智能语音控制系统的运用，进一步提升了车辆的便利性和安全性。
1.3 全面的安全配置比亚迪秦提供了一系列全面的安全配置，为乘车人员提供更加安心的出行环境。
其中，秦系列配备的电子稳定控制系统（ESC）可以帮助驾驶员稳定车辆，有效防止潜在的危险。
此外，秦还配备了全车14个安全气囊，为乘车人员提供全方位的碰撞保护。
二、环保优势比亚迪秦方案作为一款新能源汽车，不仅在技术方面具备优势，同时也注重环保可持续发展。
2.1 低排放和零污染秦方案的混合动力系统使得车辆在行驶过程中排放的有害气体显著减少。
比亚迪秦专利的纯电动模式下，完全不排放废气，并且不产生任何噪音污染。
这使得比亚迪秦成为城市出行的理想选择，有助于改善空气质量，保护环境。
2.2 电池回收与再利用比亚迪在电动车领域的一大优势是其完善的电池回收与再利用体系。
公司通过建立专门的回收网络和回收工厂，实现了废旧电池的高效回收、拆解和再利用。
这个系统不仅保护了环境，还为电动车用户提供了安全可靠的电池更换和再利用保障。
三、用户体验比亚迪秦方案注重用户体验，为用户带来了更高的舒适性和便捷性。
比亚迪秦dmi超级混动工作原理
比亚迪秦dmi超级混动工作原理比亚迪秦DMi超级混动是一款采用混合动力系统的汽车，它的工作原理是结合了内燃机和电动机的优势，通过对能源的高效利用，实现更低的燃油消耗和更低的尾气排放。
首先，比亚迪秦DMi超级混动搭载了一台1.5L内燃机。
这台内燃机是以汽油为燃料，通过燃烧产生动力驱动汽车前进。
当需要更大的动力输出时，内燃机会自动启动。
其次，比亚迪秦DMi超级混动还搭载了一台电动机。
这台电动机通过电能驱动汽车前进。
电能来自于高能量密度的电池组，比如锂离子电池。
电动机在起步时提供高扭矩输出，能够迅速将车辆推动起来。
在比亚迪秦DMi超级混动中，内燃机和电动机的切换是根据车辆需求、驾驶行为和电池电量等因素自动调节的。
在启动时，电动机为主要动力源，快速将车辆推向设计速度。
当车速达到一定值或加速需求增大时，内燃机会逐渐启动，提供额外的动力。
此外，比亚迪秦DMi超级混动还采用能量回收系统。
在制动和减速过程中，电动机会转变为发电机，将制动能量转化为电能储存在电池中，以便后续使用。
这种能量回收系统可以最大限度地提高能源利用率，减少能量的浪费。
总的来说，比亚迪秦DMi超级混动的工作原理就是通过内燃机和电动机的协同工作，根据驾驶需求自动切换动力源，并利用能量回收系统提高能源利用效率。
这种混合动力系统可以在节省燃油消耗和减少尾气排放的同时，提供更强大的动力和更稳定的行驶性能。
对于消费者来说，选择比亚迪秦DMi超级混动不仅可以降低日常用车成本，还可以减少对环境的影响。
同时，了解比亚迪秦DMi超级混动的工作原理，可以帮助驾驶员更好地驾驶和使用这款车型，最大限度地发挥其性能优势，提高驾驶体验。
通过对比亚迪秦DMi超级混动工作原理的理解，我们可以看到混合动力技术在未来汽车发展中的重要性。
混合动力系统可以为驾驶员提供更多选择和更高效的能源利用方式，是可持续出行的重要一环。
比亚迪秦DMi超级混动作为混合动力汽车的佼佼者，不仅展现了比亚迪在新能源汽车领域的技术实力，也为消费者提供了一种更环保、更经济、更舒适的出行方式。
浅析比亚迪秦的混合动力系统 字
毕业设计（论文）( 2019届)题目：浅析比亚迪秦的混合动力系统所属二级学院：机电与汽车工程学院班级：汽修1611学生姓名：计晓飞学号： 2016055113同组成员：指导教师：王中磊摘要随着时代的进展，汽车成为了当今世界必不可少的生活用品。
现在，几乎家家户户都有汽车，这使我们之间的距离越来越小，出行更为便利。
然而伴随着汽车的日益增多，石油的供应日益短缺，环境污染也日益加重，这就使得人们不得不开创出新的动力技术。
现如今，基于电能就能支持正常行驶的电动汽车，由于具备节能及其环保等多样化优势，受到诸多消费者的广泛青睐。
在本篇论文中，着重针对比亚迪秦汽车所涉及到的混合动力技术基本原理及其在当前时期的实际应用现状，进行了更深层次的细致阐述。
与此同时，详细分析了比亚迪秦汽车在目前亟待解决的根本问题，并提出了建设性的改进方案。
关键词：秦混合动力动力系统节能AbstractWith the development of the times, cars have become an indispensable daily necessities in the world today. Nowadays, almost every household has a car, which makes the distance between us smaller and smaller, and it is more convenient to travel. However, with the increasing number of cars, the shortage of oil supply and the increasing environmental pollution have made people have to create new power technologies. Nowadays, electric vehicles that can support normal driving based on electric energy are widely favored by many consumers because of their diverse advantages such as energy saving and environmental protection. In this paper, we focus on the basic principles of hybrid technology involved in BYD Qin and its practical application in the current period, and elaborated in more detail. At the same time, it analyzes in detail the fundamental problems that BYD Qin Automobile needs to solve at present, and proposes a constructive improvement plan.Key words：Qin Hybrid Power Power System energy conservation目录前言 (4)1 新能源汽车 (5)1.1新能源汽车 (5)1.1.1新能源汽车的概念 (5)1.1.2新能源汽车的种类 (5)1.1.3新能源汽车发展背景、类型与特点 (5)2 比亚迪秦动力系统 (7)2.1“秦”的特点简介 (7)2.2概况 (7)2.3发展历程 (8)2.3.1 F3DM绕开丰田专利 (8)2.3.2变速箱问题解决电机合二为一秦问世 (9)2.3.3 “秦”的性能指标 (9)2.4“秦”的特点 (10)2.5“秦”的前景 (10)3 原理及工作模式 (11)3.1短途用电与长途混动 (11)3.2节能模式 (11)3.3 DMⅡ代技术快省绿兼备 (11)4 比亚迪秦面临的问题 (12)4.1 “秦”的优势与机会 (12)4.2 “秦”的劣势与威胁 (12)5 发展新能源汽车的重要意义 (14)5.1发展新能源汽车是缓解石油问题的重要措施 (14)5.2发展新能源汽车是降低环境污染的有效途径 (14)5.3发展新能源汽车是汽车工业发展的必经之路 (14)6 结语 (15)6.1展望 (15)6.2智能化配置 (15)7致谢 (16)参考文献 (17)前言随着生活水平的提高，汽车逐渐成为了大家的代步工具。
