关于自动变速器的电气检测(一)全解
详述电控自动变速器的检测与诊断的原则
详述电控自动变速器的检测与诊断的原则电控自动变速器是一种复杂的汽车动力传输系统，其检测与诊断需要遵循一定的原则和方法。
本文将详细介绍电控自动变速器的检测与诊断原则，包括症状识别、档位选择和换挡控制、油压和液位检测、传感器检查、电脑诊断、电路检测、执行器测试、机械检查、液压测试以及性能测试等方面内容。
1.症状识别电控自动变速器故障的症状主要包括换挡延迟、冲击、异响、发热异常以及漏油等情况。
这些症状可能是由于变速器内部元件磨损、液压控制系统故障、传感器失效或电磁阀卡滞等原因引起的。
在检测自动变速器之前，首先要了解故障症状的表现和原因，以便为后续的诊断和维修提供方向。
2.档位选择和换挡控制电控自动变速器的档位选择和换挡控制主要依赖于传感器信号和电磁阀的作动。
在检测自动变速器时，需要关注档位位置传感器的信号是否准确，以及电磁阀的工作状态是否正常。
例如，当传感器信号显示档位未挂在正确位置时，可能存在换挡控制机构的故障。
此时需要检查档位选择开关、传感器及电磁阀等部件，确保它们能够正确地控制档位选择和换挡。
3.油压和液位检测电控自动变速器的液压控制系统是确保动力传输的重要部分。
油压过低或过高都会影响变速器的正常工作，因此对油压和液位的检测十分重要。
在检测时，需要使用压力表和液位计来测量液压油的油压和液位。
如果油压或液位异常，需要对液压泵、液压阀以及液力变矩器等部件进行检查，确保它们能够正常工作。
4.传感器检查电控自动变速器中的传感器主要用于监测变速器的状态和运行参数，例如档位、油压、转速等。
当传感器出现故障时，会对变速器的控制精度和稳定性产生影响。
在检测自动变速器时，需要使用故障检测仪器来读取传感器数据，判断传感器是否正常工作。
例如，当档位传感器出现故障时，可能出现换挡冲击或无法升档等问题。
5.电脑诊断随着汽车技术的不断发展，电控自动变速器的故障诊断越来越依赖于专用电脑（ECU）。
通过专用电脑，可以读取变速器的故障码、数据流以及波形图等数据，帮助诊断故障原因。
自动变速箱性能检查、测试及故障诊断与排除
自动变速箱性能检查、测试及故障诊断与排除自动变速箱性能检查、测试及故障诊断与排除自动变速箱的性能检查对于有故障的自动变速器应先进行性能检验，以确认其故障范围，为进一步分解修理自动变速器提供依据。
自动变速器在修理完毕后，也应进行全面的性能检验，以保证自动变速器的各项性能指标达到标准要求。
一、发动机怠速的检查发动机怠速不正常，特别是怠速过高，会使自动变速器工作不正常，出现入档冲击等故障。
因此在对自动变速器作进一步的检查之前应先检查发动机的怠速是否正常。
二．操纵手柄位置和节气门拉索的检查操纵手柄或节气门拉索安装或调整不当会影响自动变速器的正常工作，因此在对自动变速器作进一步的检查之前，应先检查操纵手柄和节气门拉索的位置。
如有异常，应予以调整。
1、节气门拉索检查：液控自动变速箱，拉索紧，换档点高。
2、档位开关检查：空挡开关三、漏油检查四、电磁阀测试自动变速箱的道路试验道路试验目的：检查其工作性能，检验修理质量。
（道路试验是诊断分析自动变速器故障的最有效手段之一）道路试验内容：检查换档车速、换档质量及检查换档执行元件有无打滑。
道路试验的方法：1、准备工作：达到正常工作温度。
车况正常（发动机、制动、方向），ATF正常。
切勿在行驶中换入P档或R档。
2．升档检查（换档品质检查）入D档，踩油门踏板（保持在1／2开度左右），起步加速，检查自动变速器的升档情况（在升档时发动机会有瞬时的转速下降，同时车身有轻微的闯动感）。
1-2-3-4档3．升档车速的检查（换档规律检查）入D档，踩油门（并使节气门保持在某一固定开度），起步并加速，记下升档车速。
（一般在节气门开度保持在1／2时，由1档升至2档的车速为25-35km ／h，由2档升至3档的车速为55-70km／h，由3档升至4档的车速为90-120km ／h）。
节气门开度不同，升档车速不同。
而且不同车型的自动变速器各档位传动比的大小都不同，其升档车速也不完全一样。
如何判断升档过快、过慢？升档过快（过早）：若汽车行驶中加速无力，升档车速明显低于上述范围。
帕萨特B5 01N自动变速箱自诊断与电气检测

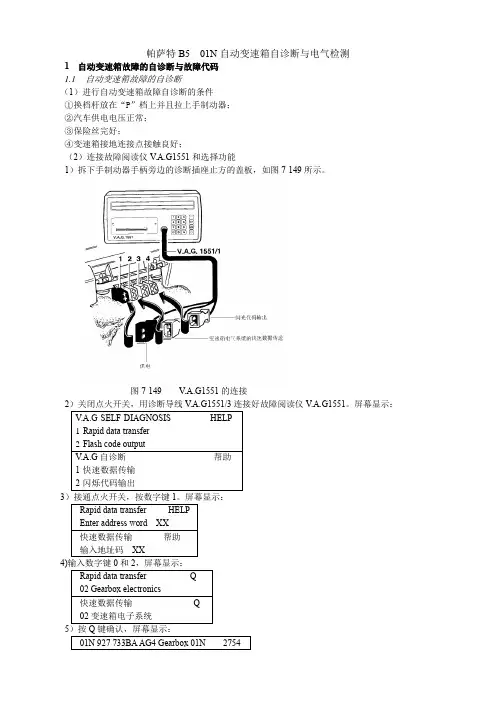

帕萨特B5 01N自动变速箱自诊断与电气检测1 自动变速箱故障的自诊断与故障代码1.1自动变速箱故障的自诊断（1）进行自动变速箱故障自诊断的条件①换档杆放在“P”档上并且拉上手制动器；②汽车供电电压正常；③保险丝完好；④变速箱接地连接点接触良好；（2）连接故障阅读仪V.A.G1551和选择功能1）拆下手制动器手柄旁边的诊断插座止方的盖板，如图7-149所示。
图7-149 V.A.G1551的连接V.A.G1551。
屏幕显示：34)其中：01N 927 733表示配件号；AG4 Gearbox 01N表示4档自动变速箱01N；2754表示EPROM（程序版本）；编码00000目前不需要；wsc00000表示最近一次编码故障阅读仪V.A.G1551的经销商代号。
按HELP键，则可列出所有可执行功能的列表，如表7-6所示。
（3）查询故障代码102-变速箱电子系统。
屏幕显示：2)3No faults recognized!”没有识别到故障：4)B5轿车01N电控自动变速箱故障代码见表7-7所列。
（4）清除故障代码1234）屏幕显示约5s后，故障存储被清除。
如果在查询故障代码和清除故障代码过程中点火开关处于关闭（5进行下列修理之后，应当进行基本设定：①更换发动机；②更换发动机控制单元；③更换/改变节气门；④调整节气门（设定怠速）；⑤更换节气门电位计G69；⑥改变节气门电位计G69的设置；⑦更换自动变速箱控制单元J217。
02-变速箱电子系统。
屏幕显示：5）将加速踏板踩到底，使得换档开关动作并且保持在该位置上3s。
此时系统进行基本设定。
按→键，V.A.G将退回到起始状态。
（6）读测量数据块02-变速箱电子系统。
屏幕显示：4）输入显示组编号，按Q键确认。
屏幕显示：7-8所示。
1.2 自诊断流程自诊断的流程图如图7-150所示。
图7-150 自诊断流程图2 主要电气电子元件的检测2.1 自动变速箱控制单元J217的拆卸与安装（1）自动变速箱控制单元的拆卸松开地毯并向上折叠，松开盒子的控制单元，如图7-151箭头所示。
自动变速器检修仪器和设备的使用详解
自动变速器维修
③ LEVEL或±触发准位按 键：按一下此键可选择触发准 位的改变，液晶屏幕上 “TRIG（正负项斜率）”下 的1、1 2 3 4、1 2 3、1 2之 间改变；按下此键1 s以上可 切换正（＋）、负（－）取样 值。 ④ RANGE或缸数范围：按 一下此键可由自动改变成手动 测试范围，液晶屏幕上 “AUTO”消失，此时按一下测 试范围变化一次；按下此键1 s以上，液晶屏幕上“AUTO” 出现，可由手动改变成自动测 自动变速器维修 试范围。
⑤SELECT或选项 /清除： 按一下此键可作功能选择， 如：开始是直流电压（mV）， 按一下转换为交流电压 （mV），再按一下转换为温 度（℉或℃）。按下此键1 s 以上，液晶屏幕上显示 “ERASE”，即清除所有存储 的资料。 ⑥ HOLD 或锁定 / 储存： 按一下此键可锁定显示屏幕 上不断变化的测试数据，此 时液晶屏幕上显示“ H” ；按 下此键1 s以上可储存测试数 据。
自动变速器维修
自动变速器维修
(3) PV系列传感转换器使用步骤 ①将 PV系列转换器按照极性插入 TWAY—5000 型电表 的“+”（左边第一个测试插座）上； ②将 TWAY—5000 型转换挡位选择开关置于直流电压 （º Fº CmV）挡； ③将PV系列转换器功能开关置于“OFF”位置，进行电 池测试。此时液晶显示屏上显示的数值是PV系列转换 器内部电池的电压，如小于 100m Ｖ时，必须更换电 池； ④将公/英制选择按钮置于所需要的位置，通常位英制； ⑤ 将 三 挡 功 能 开 关 置 于 需 要 的 ， 如 KpsPsi( 压 力 ) 或 cmHginHg （真空度）；
自动变速器维修
按键功能包括 4 000 精度快速抓取，测量模式， 40 000高精度低速抓取模式数值锁定，自动或手动抓 取数值，18组数值记忆，归零模式，百分比选择模式， 50 ms存取模式，1 ms最大值模式，二行程／四行程 发动机测试转模式， 4 段位触发及触发斜率模式，缸 数选择及次显示目功能。电源在开机状态时，能过滤 50～60 Hz频率的干扰。
项目8-自动变速器电控系统检测
项目8自动变速器电控系统一、项目说明自动变速器电子控制系统通过节气门位置传感器和车速传感器，连同其他反应汽车各总成和系统工作情况的传感器信号一起，精确的控制换挡时刻与锁止离合器的工作，以使自动变速器的换挡更平稳。
若其结构出现问题，则该汽车可能出现无法自动换挡，换挡冲击大，且无高速等故障现象。
自动变速器电控系统检测过程要遵循以下步骤：1、查阅相关的维修手册，用专用仪器检测；2、用解码器确认电控系统故障点；3、检测，排除故障点；4、试车，检验。
二、技术标准与要求1、检测的相关数据要结合相应的维修资料；2、要求学生在检测时不要乱把线束插头；3、主要电气/电子元件的检测。
变速箱主要电气元件的检测项目有控制单元J217的供电电压、换档杆锁止电磁阀N110、制动指示灯开关F、电磁阀1～7（N88～N94）、换低档开关F8、变速箱油温传感器G93（ATF）、车速传感器G68、变速箱转速传感器G38等。
检测条件：蓄电池电压正常；保险丝正常；蓄电池与变速箱的连接及蓄电池和变速箱的接地线接触良好。
底盘电控实训指导手册2表7-11 电气元件测试表（测量电压或电阻）测试步骤测试内容测试端子测试条件额定值故障排除1 来自控制单元J217的供电电压1+23 点火开关接通约蓄电池电压检查线路检查从端子1至接地的线路检查从端子23至电子控制系统接线柱15的线路2 换档杆锁止电磁阀N11015+29点火开关接通踩制动踏板约蓄电池电压检查线路更换换档杆锁止电磁阀不踩制动踏板0.2V3 制动灯指示开关F15+1点火开关接通不踩制动踏板0V 检查线路检修制动指示灯开关踩下制动踏板约蓄电池电压4 电磁阀1-N88 55+67关闭点火开关55～65Ω检查线路更换扁状导线或阀体55+1 无穷大5 电磁阀2-N89 54+67关闭点火开关55～65Ω检查线路更换扁状导线或阀体54+1 无穷大6 电磁阀3-N90 9+67关闭点火开关55～65Ω检查线路更换扁状导线或阀体9+1 无穷大7 电磁阀4-N91 47+67关闭点火开关55～65Ω检查线路更换扁状导线或阀体47+1 无穷大8 电磁阀5-N92 56+67关闭点火开关55～65Ω检查线路更换扁状导线或阀体56+1 无穷大9 电磁阀6-N93 58+22关闭点火开关4.5～6.5Ω检查线路更换扁状导线或阀体58+1无穷大22+110 电磁阀7-N94 10+67关闭点火开关55～65Ω检查线路更换扁状导线或阀体10+1 无穷大11 换档杆锁止电磁阀N11023+29 关闭点火开关14～25Ω检查线路更换扁状导线或阀体12 换低档开关F81+16关闭点火开关不踩加速踏板无穷大检查线路调整或更换加速踏板拉索自动变速器电控系统检测3踩加速踏板到底,使换低档开关动作小于1.5Ω13变速箱油温度传感器G93（ATF）6+67关闭点火开关ATF约20℃约60℃约120℃0.247MΩ48.8kΩ7.4kΩ检查线路更换扁状导线14车速传感器G6820+65 关闭点火开关0.8～0.9kΩ检查线路更换车速传感器15变速箱转速传感器G3821+66 关闭点火开关0.8～0.9kΩ检查线路更换变速箱转速传感器三、实训时间：40分钟四、实训教学目标1、使学生能够指认自动变速器电控系统的组成零件位置。
怎样进行电控自动变速器的基础检查？
怎样进行电控自动变速器的基础检查？(1)发动机怠速检测：变速器在空挡位时怠速应平稳，若挡位转换时怠速过低或车身振动或怠速熄火，说明电脑控制失常。
怠速过高：怠速时推入D挡位或R挡位“产生爬行”，换挡时有冲击感，则为怠速调整不当，空调系统未关，发动机负荷加重等。
(2)自动变速器油位过低：自动变速器过热或有烧焦异味，离合器及制动器打滑，升挡启步打滑振动，收油变速器有异响。
油位过高：机油沸腾或冒油，导致离合器及制动器等部件平顺分离，换挡不稳影响功率。
油位检查:将各挡油路充油（应在发动机怠速时检查），拔出油尺注意用布擦净，防止脏污及杂物带入油液中，电控自动变速器小油孔较多以免堵塞而造成故障。
(3)节气门检测：节气门全关闭电压为0V，全开电压为8V为正常。
若打开节气门缓慢，开启角度电压变化不连续，说明节气门位置传感器或线路有故障。
节气门拉线像橡胶套端头处应露1mm距离，否则调整。
注意节气门若不能全开则发动机动力不足。
(4)P/N启动开关测试：自动变速器在空挡位时拉杆控制拉臂应上下垂直。
在倒车挡(R)位时倒车灯应亮，在空挡(N)和停车挡(P)位时与启动开关应导通，不影响发动机的启动，否则应进行调整。
(5)超速挡(O/D)的检测：电控自动变速器在常温下接通点火开关，打开超速挡开关，变速器中发出电磁阀咔嗒动作声。
路试时有明显的车速升高，说明电磁阀及电路工作正常。
超速挡开关接通时，正常电压(10~14)V,开关未接通则0V.感谢您的阅读，如果喜欢就动动您的大拇指给个赞哦！欢迎在评论区留言，研究僧君会积极回复的哟！更多汽车相关的知识请关注“汽车工程研究生”。
我们是一群就读于知名高校汽车工程专业的研究生，我们热爱汽车，我们想与您分享汽车技术和汽车生活常识问题，欢迎向我们提问！。
自动变速器的检测与故障诊断
4. 机械系统测试 （1）道路测试。 （2）油压测试。 （3）失速测试。 （4）时滞测试。
5. 症状分析故障流程
在进行初步检查和各项测试之后，如仍然不能确定 故障的原因，则应该根据症状分析流程，按照各车辆自动
3）节气门拉线的调整
怠速的检查
• 自动变速器选档杆置于“P”或“N”位时， 发动机怠速应正常。 • 一般轿车的怠速正常范围是650~750r/min • 怠速低：换档时容易引起车身振动或发动 机熄火； • 怠速高：换档时容易产生冲击和振动，且 在D或R档时“爬行”严重。
换档杆位置检查和调整
将换档杆从 P位置依次一个 一个地拨到其它 各位置，检查换 档杆拨动是否平 顺，能否到达正 确的位置和定位 的感觉，检查仪 表指示灯能否正 确指示各档位置。
时滞试验（延时）
• 目的 测出自动变速器换挡的迟滞时间，根 据迟滞时间的长短来判断主油路油压及换 挡执行元件的工作是否正常。
时滞测试
1. 测试条件 • 在变速器正常操作，ATF温度（50～80℃或122～176℉）时 测试。 • 在两次测试之间有1分钟间隔时间。 • 此项测试做3次，取其平均值。
2. 测量时滞步骤
时滞测试
试验方法
3. 测试数据分析，判断故障 （1）如果N位到D位的时滞超过规定值： • 管道压力可能太低
• 前进档离合器磨损
• 超速档离合器不能正常工作 （2）如果N位到R位的时滞超过规定值： • 管道压力可能太低 • ATF液面不正确
• 直接档离合器磨损
• 第1档及倒档制动器磨损
空档起动开关检查
发动机应只能 在空档（N）和 停车档（P）起 动，其他 档位不 能起动，若有异 常，应调节空档 起动开关螺栓和 开关电路。
自动变速器的检查方法
范例三：
品牌车型：广州本田雅阁2.3L 维修主题：车速达到70km/h后无法加速 故障现象：一辆2.3L广州本田雅阁轿车，当车速达到70km/h以后就会出现 发动机转速提升（空转）而汽车加速无反应的现象。 故障排除：根据该车的故障现象，初步判断可能在D3挡时自动变速器存在 故障。进行路试，没有发现变速器有异响等情况。为了准确判断故障部位，在 路试时，我们利用自动变速器换挡控制原理曲线进行挡位超越试验，由于该车 前进挡位排列为D4.D3、2、1，故将超越挡选择开关打开，使汽车在D3挡位行 驶。当车速提高到最接近打滑的速度时，放松加速踏板使之处于小负荷开度， 突然将变速杆推到D4位，再进行加速，发现汽车此时有驱动了，并已进入了 D4挡工作。以上实验结果表明，D3挡离合器或油路有故障。 维修小结：如发现自动变速器摩擦片有烧蚀现象，不能只简单地更换被烧 损的摩擦片，而应仔细查找导致摩擦片烧损的真正原因。否则，可能会造成以 新换上的摩擦片试车，摩擦片再次烧损的现象。
范例四:
品牌车型: 广州本田雅阁2.3L 维修主题: 起步无力，在坡路上不能行驶 故障现象: 车辆起步无力，尤其是在坡路上基本不能行驶。 故障排除: 首先检查自动变速器油，油位正常，油质呈暗红色，也算正 常。读取自动变速器电控系统的故障码，故障码为15，含义是主轴转速传感 器有故障。其可能的原因有: ①主轴转速传感器插头断开。②主轴转速传感 器导线断路或短路。③主轴转速传感器有故障。④自动变速器机械方面有故 障。 按以上原因进行检查: （1）测量主轴传感器电阻，为450Ω，正常。 （2）检查主轴传感器至自动变速器控制单元的线路正常；检查传感器 插接器，也正常。 （3）拆下主轴传感器，看不出有变形、损坏处。
3.节气门位置检查
1、节气门全开检查 （如图4-4所示）。 2、节气门拉线的检查 （如图4-5所示） 3.节气门拉线的调整 节气门拉线的调整步骤是： （1）推动油门踏板连杆，检查油门是否全 开。如油门不全开，则应调节油门踏板连杆。 （2）把油门踏板踩到底。 （3）把调整螺母拧松 （4）调整油门拉线。 （5）拧动调整螺母，使橡皮套与拉线止动 器间的距离为0～1mm。拧紧调整螺母。 （6）重新检查调整情况。
自动变速器检测解析
摘要汽车自动变速器在换挡平顺性、操作等方面具有优势，能够大大提高发动机和传动系的使用寿命。
因此，他越来越广泛引用于汽车，特别是轿车。
但是，汽车自动变速器是集机械、电子、液压为一体，且结构复杂，种类繁多，不同车型自动变速器的结构差异较大，其故障诊断与维修的难度高居汽车的各大总成之首。
所以，故障诊断技术的应用能够提高汽车的安全性和稳定性。
自动变速器的检测诊断，由设备检测诊断和诊断方法组成。
为了在检测诊断的过程尽量的解决问题，对自动变速器应有充足的了解，而本课题则是主要介绍了典型的自动变速器以及检测诊断的主要方法以及设备，因此本课题的研究具有重要的现实意义。
本文首先对常见汽车自动变速器的原理、分类进行介绍，对常见变速器结构和特点简单分析。
本文采用的检测诊断方法主要是故障树诊断法、故障模式分析法和汽车故障诊断专家系统分析法，通过与检测诊断设备的配合使用，最终得出自动变速器的故障情况。
最后通过对本田奥德赛自动变速器和大众帕萨特自动变速器故障的诊断与检测实例，检验与完善诊断方法与技术。
关键词：自动变速器；检测诊断；故障树；常见故障分析AbstractAutomotive automatic transmission has advantages in terms of shifting smoothness and operating, which can greatly improve the life of the engine and transmission system. Therefore, it is more and more widely used in automobiles, especially cars. However, the automotive automatic transmission is a collection of mechanical, electronic, hydraulic. And the structural is complexity and diversity. Different models of automatic transmissions have larger structural differences. So the fault diagnosis and repair ranks first in the major assembly of the vehicle. Therefore, the application of fault diagnosis technology can improve the security and stability of the car.Automatic transmission detection diagnosis is composed with detection of equipment diagnosis and the diagnosis method. In order to solve the problem as much as possible in the process of detection and diagnosis, we should have adequate knowledge of the automatic transmission. And the main topic is the main methods and equipment of describing a typical automatic transmission, this subject should has important practical significance. Firstly, the paper introduces the principles and classifications of common automobile automatic transmission. Then analysis the structure and characteristics of the common transmission. Detection and diagnosis methods used in this paper are the fault tree diagnostics, failure mode analysis and automotive fault diagnosis expert system analysis, which combined with the detection and diagnosis equipment. then get to know the failure of the automatic transmission. Finally, through the examples of Honda Odyssey and the V olkswagen Passat automatic transmission automatic transmission fault diagnosis and detection , test and improve diagnostic methods and techniques.Key words：Automatic transmission; detection and diagnosis; fault tree diagnostics; fault analysis目录第1章绪论 (1)1.1 研究背景 (1)1.2 汽车自动变速器概述 (1)1.2.1 汽车自动变速器定义 (1)1.2.2 汽车自动变速器类型及特点 (1)第2章典型汽车自动变速器结构及工作原理 (4)2.1 汽车自动变速器结构 (4)2.1.1 总体结构 (4)2.1.2 油泵 (5)2.1.3 变矩器 (5)2.1.4 行星齿轮组 (7)2.1.5 多片式离合器和制动器 (7)2.2 汽车自动变速器工作原理 (9)2.2.1 元件工作表 (9)2.2.2 各档位传动图及工作原理 (9)第3章汽车自动变速器检测诊断技术 (15)3.1 汽车检测与诊断技术常用方法 (15)3.1.1 常用检测方法 (15)3.1.2 故障树诊断法 (15)3.1.3 故障模式分析法 (17)3.1.4 汽车故障诊断专家系统分析法 (17)3.2 汽车检测与诊断设备 (18)第4章汽车自动变速器常见故障及诊断 (20)4.1 行驶中有冲击 (20)4.2 入档迟入档死火入档冲击 (21)4.3 车辆行驶无力 (21)4.4 引擎空转 (21)4.5 行驶中引擎转速高 (22)4.6 变速箱有异常响声 (23)第5章典型汽车自动变速器故障检测诊断 (24)5.1本田奥德赛自动变速器常见故障检测诊断 (24)5.2大众帕萨特自动变速器常见故障检测诊断 (27)第6章结论 (34)参考文献 (35)致谢 (36)附录 (37)第1章绪论1.1研究背景如果没有变速器，汽车就只有一种传动比，而我们也只能选择让汽车以所需的最大速度行驶的那种传动比。
自动变速器检测及其诊断(doc 40页)
自动变速器检测及其诊断(doc 40页)0 引言21世纪展现在人们面前的是一个高科技，信息化和高速发展的时代，自动变速器作为一项新技术在汽车得到了广泛的应用，特别是大排量，高档次的高级轿车装备自动变速器的比例相当高，随着我国改革开放的日益发展，人们生活水平的提高，现代汽车的普及化，家庭化趋势要求，人们更多的了解和熟悉汽车的基本知识，掌握汽车自动变速器的基本原理结构与维修方法。
汽车自动变速器可以根据发动机负荷和车速等工况自动变换传动系统的传动比，以使汽车获得良好的动力性和燃油经济性，并且有效地减少发动机排放污染以及显著的提高车辆行驶安全性，乘坐舒适性和操纵轻便性。
汽车自动变速器由液力变矩器，行星齿轮机构，油泵，电子控制系统等组成。
液力变矩器利用液力传动原理，将发动机输出的转矩传递给它的后方的行星齿轮机构。
在传动过程中，它能自动的根据汽车行驶阻力，改变输出的转速和转矩，及具有无极变速器的功能，汽车在起步或换挡时，液力变矩器还可以切断或结合发动机动力，即起到自动离合的作用。
本论文介绍了自动变速器的结构原理及维修方法。
1 概述电控自动变速器作为汽车底盘中最重要的电子控制总成之一，它由液力变矩器、辅助变速器与电子控制系统三大部分组成，其中电子控制系统是自动变速器的核心。
随着电子控制技术的发展，电控自动变速器的发展朝着与发动机及底盘其他控制系统一体化的方向发展。
1.1 电控自动变速器的特点1．自动变速器的优点（1）提高发动机和传动系的使用寿命。
液力自动变速器通过液力变矩器将发动机和传动系“柔性”联结起来，能起到缓冲和过载保护的作用。
（2）提高了行车安全性，降低了劳动强度。
由于简化了驾驶操作，驾驶员可以更集中注意力观察和处理道路情况，掌握好行驶方向和车速。
（3)提高了乘坐舒适性。
自动变速器把发动机的转速控制在一定范围内，避免急剧变化，有利于降低发动机的震动和噪声，同时能实现自动平顺地换挡，因此可提高汽车行驶的平顺性，即乘坐舒适性。
自动变速箱自诊断与电气检测
第4节上海帕萨特B5 01N自动变速箱自诊断与电气检测1 自动变速箱故障的自诊断与故障代码1.1自动变速箱故障的自诊断（1）进行自动变速箱故障自诊断的条件①换档杆放在“P”档上并且拉上手制动器；②汽车供电电压正常；③保险丝完好；④变速箱接地连接点接触良好；（2）连接故障阅读仪V.A.G1551和选择功能1）拆下手制动器手柄旁边的诊断插座止方的盖板，如图7-149所示。
图7-149 V.A.G1551的连接V.A.G1551。
屏幕显示：V.A.G-SELF-DIAGNOSIS HELP1-R apid data transfer2-F lash code outputV.A.G自诊断帮助1-快速数据传输2-闪烁代码输出3Rapid data transfer HELPEnter address word XX快速数据传输帮助输入地址码XX4)Rapid data transfer Q02 Gearbox electronics快速数据传输Q02变速箱电子系统01N 927 733BA AG4 Gearbox 01N 2754Coding 00000 wsc0000001N 927 733BA AG4 变速箱01N 2754编码00000 wsc00000其中：01N 927 733表示配件号；AG4 Gearbox 01N表示4档自动变速箱01N；2754表示EPROM（程序版本）；编码00000目前不需要；wsc00000表示最近一次编码故障阅读仪V.A.G1551的经销商代号。
Rapid data transfer HELPSelect function XX快速数据传输帮助选择功能XX按HELP键，则可列出所有可执行功能的列表，如表7-6所示。
代码功能01 查询控制单元版本02 查询故障代码04 进行基本设定05 清除故障代码06 结束输出08 读测量数据块（3）查询故障代码102-变速箱电子系统。
关于自动变速器的电气检测(一)..
第七节01V型自动变速器的电气检测一、电气/电子部件安装位置01V型自动变速器电气/电子部件见图2-121所示。
图2-121 01V型自动变速器电气/电子部件1-自动变速器控制单元J217 2-发动机控制单元3-自诊断接口4-变速器内部带有一体的变速器机油温度传感器G93的线束5-滑阀箱6-多功能开关7-变速器输入转速传感器G182 8-变速器转速传感器-G38（同样变速器输出转速传感器G195也用它来标识）通过自诊断来检查，测量变速器输出轴转速9-Tiptronic变速器开关F189 10-变速杆锁死磁铁N110 11-节气门电位计G69（通过发动机控制单元把节气门信号传递给变速器控制单元，此信号只能在测量数据块内检查，如果自诊断时显示有故障，原则上还要对发动机控制单元进行自诊断）12-速度调节装置开关E45位于转向开关上13-起动锁死继电器J207 14-变速杆位置显示Y6 15-强制减档开关F8 16刹车开关F1、控制单元J217的安装位置自动变速器控器J217装在右座前脚部地毯下面，如图2-122所示。
图2-122 自动变速器控制单元J2172、自动变速器控制单元J217的拆装（1）自动变速器控制单元的拆卸将A柱下部的护板和前右门入口区的胶条拆下。
松开右前门坎处的地毯，抬高到20cm。
把位于A处的盒子向上拉出，位于B处的盒子如图2-123所示拉出来。
如图2-124所示，从盒中取出控制单元（箭头）。
朝图2-125所示箭头方向按，拔下控制单元上的插头。
图2-123 拆卸控制单元图2-124 取出控制单元图2-125 拔下插头（2）自动变速器控制单元J217的安装自动变速器控制单元的安装和拆卸顺序相反。
注意检查卡脚螺母1的固定位置（见图2-123）。
安装自动变速器控制单元时应将发动机熄火并等30s后进行。
3、发动机控制单元的安装位置发动机控制单元的安装位置，位于压力舱左侧电器盒内，如图2-126所示。
电子控制自动变速器的检测与诊断WUST[1]
![电子控制自动变速器的检测与诊断WUST[1]](https://img.taocdn.com/s3/m/e89dd0470242a8956aece46a.png)
一、检测与诊断的基本原则
1、自动变速器工作基本条件保证原则。 ➢ 即发动机、底盘、变速器操纵机构以及自动变速
器油等均应正常。
2、常见的故障部位优先考虑原则。 ➢ 内部机、液系统出现故障的概率较小，而外部的
电控系统线路插接器松动及损坏、液压系统出现 漏油、变速器油位不当或油质变差等故降现象则 为常见。
1）试验目的
v 根据滞后时间的长短来判断自动变速器离 合器、制动器磨损情况和控制油压是否正 常。
电子控制自动变速器的检测与诊断 WUST[1]
2）试验方法 （1）使发动机及自动变速器油温正常，拉紧
驻车制动，将操纵手柄置于N位，使发 动机怠速运转。 （2）将操纵手柄从N位换到D位，同时用秒表 测量从移动操纵手柄至有振动感时止的 时间，该时间称为N-D滞后时间。 （3）将操纵手柄从N位换到R位，用秒表测出 滞后时间，该时间称为N-R滞后时间。 两项检测各测3次取平均值，每次检测 间隔时间至少1min，以使离合器、制动 器恢复至原始状态。
电子控制自动变速器的检测与诊断 WUST[1]
3）性能分析 v 滞后时间的大小取决于自动变速器油路油压、油
路密封情况以及离合器和制动器的磨损情况，可 根据滞后时间的长短来判断主油路油压及换档执 行元件的工作是否正常。
（1）换档滞后时间应是：N-D滞后时间小于1. 2s；
N-R滞后时间小于1. 5s。
电子控制自动变速器的检测与诊断 WUST[1]
6、自动变速器油面高度的检查 v 若油面过低，空气混入自动变速器油内，会降低液
压控制装置的液压，导致变速器中的离合器和制动 器容易打滑，使加速性能变坏；加速自动变速器油 的氧化，品质降低，齿轮润滑不良。 v 油面过高时，自动变速器油异常发热，使油质变差， 导致润滑不良，加快变速器齿轮的磨损；易引起控 制阀体上的排油孔阻塞而造成排油不畅，影响离合 器、制动器的平顺分离，使换档不稳定；另外油面 过高，在车速很高时自动变速器内部压力将会过高， 使变速器油容易泄漏。 v 检查时，将汽车置于平路上，发动机及变速器处于 正常工作温度，在发动机怠速运转时，将操纵手柄 在所有档位上都停留片刻，再回到P位，然后拔出油 尺查看液位。其油面应在规定的刻度上，过高时应 将多余的油液放掉，过低时应添加适当油液。
自动变速器检测
变速器检测—一.基础检验变速器外围的基本检查与测量。
1. 怠速检查怠速过高，挂档起步时冲击过大，怠速时车辆爬行过快，易增加车轮制动器的磨损。
怠速过低，挂档起步时发动机易抖动或熄火，且车身抖动严重，坡道起步易倒溜。
2. 油位与油品检查是在AT故障诊断或修理前必做的一项工作，要严格按规定的方法检查和测量。
轻度缺油时，易换档冲击，严重缺油，换档执行元件会烧损。
油过多时，油易过热和变质，并造成换档冲击，甚至烧毁元件。
AT油的检查方法①将汽车停放在水平面上，并拉紧制动；②让发动机怠速运转；③踩住制动踏板，将操纵手柄拨至P、N、D S、L等位置并在每一处停留几秒钟，使液力变矩器和所有换档执行元件中都充满液压油；④最后将操纵杆拨到P位置；⑤从加油管内拔出油尺，将擦干的油尺全部插入油管内现拔出，检查油尺上的油面高度3. P/N开关检查P/N开关故障易出现故障灯亮.档位锁住.发动机无法起动和倒车灯不亮等现象。
要求手柄的位置与仪表上的指示相同，如果不同，则应该调整开关与其轴之间的位置。
4. 节气门拉线检查调整节气门的拉线，要求油门踏板踩到底时，节气门能全开；当加速踏板松开后，节气门能全闭。
5. 0/D开关检查0/D开关控制0/D OFF指示灯，同时告知ECU开关有故障时，可能造成发动机油耗过高，无法高速行驶，或发动机响声过大。
当0/D开关ON时，0/D OFF灯亮，无0/D档行驶。
最高是3档，当0/D开关OFF时, 0/D OFF灯灭，AT可以进入0/D档行驶。
二. 失速试验1 .试验目的检查液力变矩器的性能•换档执行元件的打滑程度•液压系统的性能和发动机的动力性能等。
2、准备及相关注意事项（警告）a、油温达到正常工作温度（50C ~80C）b 、每次试验时间不得超过5秒，两次试验的时间间隔不得少于15分钟。
c 、应在宽阔良好地面进行3、试验步骤a 、用三角木塞住前、后车轮，将转速表连接到发动机上，以便测量发动机转速；b 、拉紧驻车制动器；c 、左脚用力踩住制动踏板；d 、启动发动机并预热；e 、将选档手柄拨到“ D”位，右脚迅速将加速踏板踩到底，此时读取失速转速;f 、“D”位试验后，再拨到“ R'位进行相同方法试验。
自动变速器系统检测
(3) 故障诊断与排除
ห้องสมุดไป่ตู้① 汽车不能行驶时，首先检查换档操纵手柄及手动阀 滑摇臂之间的连杆或拉锁是否松脱，位置是否合适。
② 检查自动变速器的液面高度，若过低应查找漏油原 因及部位，及时修补和补充油液。 检查主油路油压，若油压过低应进一步检查输入轴、输出 轴和行星齿轮机构，损坏部位应进行修理或更换。
③ 检查油泵进油滤网是否堵塞，必要时进行清理或更 换。
3．电控系统元件的检测
检测电控系统线束导线及各接插件是否有短路、断 路、搭铁和接触不良等问题，以及各电控元件是否损 坏或失效等。
(1) 车速传感器检测
车速传感器损坏可能使自动变速器只能以一个档位行驶，不 能升档或不能降档，严重时出现频繁跳档。
首先目测传感器有无损伤变形等，然后用万用表测量传感器 线圈电阻是否正常。其阻值因车型不同，一般在几百欧姆到 几千欧姆之间。
到自动变速器内部的节气门阀处。 (3) 选档机构的检测 观察选档机构传动杆件是否变形或有干涉，各连接处是否
固定良好等。将选档手柄分别挂入每一个档位时是否灵活自如， 进入档位后手柄位置是否正确等。
检测空档起动开关，看发动机是否只在变速器选档手柄处 于“N”或“P”位时方可起动，以及倒车灯是否仅在选档手柄 处于“R”位时才接通，使倒车灯亮。
(2) 换档电磁阀检测
换档电磁阀有故障会造成不能换档。检测线圈是否 短路、断路或接触不良。
(3) 油压控制电磁阀检测
测量电磁阀两端的电阻值，一般为3～5Ω。在电磁 阀线圈的两端接上可调电源，改变电压，电磁阀阀 芯应移动。
(4) 控制开关检测
自动变速器的控制开关较多，有超速开关、模式开关、档位 开关、制动开关和强制降档开关等。一般用万用表测量两端 子的通、断情况。档位开关有多组触点，应分别测量。
电控自动变速器检测与诊断
2021年2月20日星期六
9
3）试验结果分析
2021年2月20日星期六
10
3.时滞试验 概念：换档时滞 1）试验目的：判断主油路油压和离合器、制动器等换挡执行元件的工
ቤተ መጻሕፍቲ ባይዱ作是否正常。 2）试验方法步骤
2021年2月20日星期六
11
3）试验结果分析 时滞时间过长 => 油压过低或元件打滑 4．油压试验 1）试验目的：检测液压控制系统的故障。 2）试验前准备 ➢ 基本检查 ➢ 准备油压表 ➢ 找好测压孔 3）试验方法步骤
2021年2月20日星期六
12
4）试验结果分析
2021年2月20日星期六
13
5．道路试验 1）升挡检查 2）升挡车速的检查 3）升挡时发动机转速的检查 4）换挡质量的检查 5）锁止离合器工作状况的检查 6）发动机制动作用的检查 7）强制降挡功能的检查
图4-28 自动变速器换挡图
2021年2月20日星期六
14
1.3 电控自动变速器主要部件检测与诊断
1.电子控制系统元件的检测与诊断
图4-29 自动变速器电子控制系统组成
2021年2月20日星期六
15
1）车速传感器和变速器输入轴转速传感器的检测与诊断 （1
②用万用表测量车速传感器或变速器输入轴转速传感器两接线端之间 （2）输出脉冲的测量。
图4-30 变速器输入轴转速传感器输出脉冲的测量
图4-39 离合器活塞单向阀检查
2021年2月20日星期六
26
（3）泄漏检查。 （4）自由间隙检查。
4 （1）检查各齿轮的齿面，如
有磨损或疲劳剥落，应更换
（2）检查行星轮与行星架之 间的间隙，其标准间隙为 0.2～0.6 mm，最大不得超 1.0 mm
7352诊断系统检查-自动变速器电路说明诊断系统检查-自动
7.3.5.2诊断系统检查－自动变速器电路说明“诊断系统检查－自动变速器”是一种有组织的确定由自动变速器产生的情况的方法。
“诊断系统检查”是自动变速器故障的诊断起始点。
“诊断系统检查”引导你进入诊断变速器故障的下一个逻辑步骤。
只有在出现驱动性能故障或者是在其它维修信息部分引导的条件下才能进行这一检查。
遵循此表有助于减少诊断时间以及避免对正常零件不必要的更换。
诊断帮助重要注意事项：∙不要清除故障诊断码(DTC)，除非有诊断程序的指示。
清除故障诊断码(DTC)会消去发动机控制模块(ECM)存储器中所有冻结故障状态和故障记录。
∙发动机性能不佳有时会被诊断为变速器驱动性能方面的问题。
为了避免对自动变速器做出错误诊断，应始终贯彻“诊断系统检查－发动机控制”。
∙使用工作正常的故障诊断仪。
如有必要，在另外的汽车上测试故障诊断仪。
∙确保故障诊断仪包含了最新可用文件。
∙故障诊断仪在以下情况将显示通信中断错误信息：o发动机控制模块(ECM)电源中断o点火开关关闭o蓄电池电压过低o诊断连接插头(DLC)接触不良测试说明下面的数字表示诊断表中的步骤编号。
1. 这一步确定故障诊断仪是否通过诊断连接插头通电。
2. 这一步确定发动机控制模块(ECM)是否正在传输串行数据至诊断链接插头，以及串行数据电路是否没有断开或短路。
3. 这一步确定发动机控制模块(ECM)故障诊断码是当前的还是以往的储存信息。
4. 这一步确定变速器控制模块(TCM)是否正在传输串行数据至诊断链接插头，以及串行数据电路是否没有断开或短路。
5. 这一步确定发动机控制模块(ECM)故障诊断码是当前的还是以往的储存信息。
诊断系统检查－自动变速器7.3.5.3故障诊断码(DTC)表/类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
