闭合水准路线计算表格
测量,闭合导线等计算及表格
一．坐标计算以下为基本计算公式：直线上计算公式：已知该条直线的方位角à，已知直线的起点或终点的坐标，顺线路方向时，计算点的里程知道，直线的起点或终点的里程知道，可推算出计算点与直线的起点的直线距离d，（即计算点的里程减去起点的里程，逆线路方向时，为直线终点的里程减去计算点的里程），计算坐标增量：∆x=d×cosà∆y=d×cosà计算点的坐标为，直线的起点或终点坐标加上坐标增量，式中方位角à从直线起点算时，为已知即给定的方位角，而从终点算时，à为该段直线的起始方位角加上180度。
à+180à起点计算点终点第一种曲线为两段直线中加一圆曲线，指仅存在圆曲线，如下第1点。
1．圆曲线上计算点相对于ZY或YZ 点的弦长和偏角D=2 RSinδδ=90×L/（πR）δ---------圆曲线偏角D ---------弦长L --------为弧长α=α(zy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。
α=α(yz)-δα------------为计算点的方位角,此α为逆着线路方向计算时。
α(zy)、α(yz)---------为圆曲线的起始方位角。
一般为已知。
计算点相对与直圆点或圆直点的坐标增量：△x=D*COSα△y=D*SINα坐标增量计算完毕后，要算某一点的坐标，用直圆点或圆直点的坐标加上计算点与直圆点或圆直点的坐标增量，即为计算点的坐标。
缓和曲线同理。
第二种曲线为两段直线中始端加一缓和曲线，末端加一缓和曲线，两段缓和曲线中加一圆曲线，如下第2点。
2．缓和曲线上计算点相对于HY或YH点的弦长和偏角δ=L²/6RL0X1=L-(L^5/40R²L0²)Y1=L³/6RL0D=√(X1²+Y1²)α=α(hy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。
水准测量的内业计算
16
+1.446 -0.026 +1.420
50
+3.315 -0.068 +3.247
每千米测站数=50/5.8<16，因此为平地。 fh=+68mm L=5.8km -fh/L=-11.7mm fh容=± 96mm
65.376
66.939 68.961 67.203
68.623
【例题2】如下图所示，为一闭合水准路线测量成果，已知数 据和观测数据均列于图中，试求各未知点的高程Hi。
BMA
32
-0.017 0.017
fh=-17mm n=32 fh容=± 68mm
+2.577 -3.393
52.548 55.125
0
-fh/n=+0.5mm
51.732
【例题3】支水准路线的内业计算。 下图所示为一支水准路线的观测结果。已知水
各 准点A的高程为HA=68.254m，往、返测站
16站。已知：h往= -1.386m ，h返=+1.399m 。 试求1点的高程H1。
8站
+2.158m
1
2
11 站 -1.352m
+2.574m
6站
3 -3.397 m
HA=51.732m
BMA
7站
闭合水准路线的计算步骤与附合水准路线
基本相同，计算时应当注意高差闭合差的公式为： fh =∑ｈ测。
计算步骤如下：
1、高差闭合差 fh= ∑h测=-0.017m =-17mm 2、高差闭合差的容许值
检核：
∑hi改=HB-HA=+3.247m
5、计算各未知点高程Hi 计算公式为：Hi =Hi-1+ hi改
在表1中完成闭合水准路线成果的计算

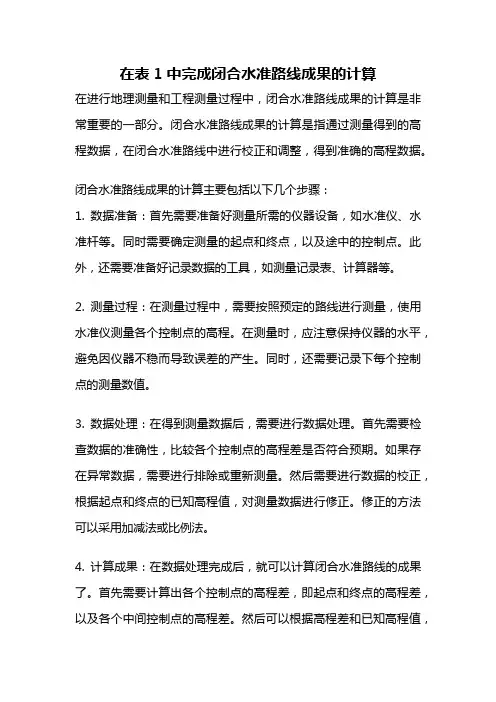

在表1中完成闭合水准路线成果的计算在进行地理测量和工程测量过程中，闭合水准路线成果的计算是非常重要的一部分。
闭合水准路线成果的计算是指通过测量得到的高程数据，在闭合水准路线中进行校正和调整，得到准确的高程数据。
闭合水准路线成果的计算主要包括以下几个步骤：1. 数据准备：首先需要准备好测量所需的仪器设备，如水准仪、水准杆等。
同时需要确定测量的起点和终点，以及途中的控制点。
此外，还需要准备好记录数据的工具，如测量记录表、计算器等。
2. 测量过程：在测量过程中，需要按照预定的路线进行测量，使用水准仪测量各个控制点的高程。
在测量时，应注意保持仪器的水平，避免因仪器不稳而导致误差的产生。
同时，还需要记录下每个控制点的测量数值。
3. 数据处理：在得到测量数据后，需要进行数据处理。
首先需要检查数据的准确性，比较各个控制点的高程差是否符合预期。
如果存在异常数据，需要进行排除或重新测量。
然后需要进行数据的校正，根据起点和终点的已知高程值，对测量数据进行修正。
修正的方法可以采用加减法或比例法。
4. 计算成果：在数据处理完成后，就可以计算闭合水准路线的成果了。
首先需要计算出各个控制点的高程差，即起点和终点的高程差，以及各个中间控制点的高程差。
然后可以根据高程差和已知高程值，计算出各个控制点的高程。
最后，需要将计算结果进行整理和汇总，形成闭合水准路线成果表格。
闭合水准路线成果计算的结果可以用于工程设计、地形图绘制等领域。
在工程设计中，准确的高程数据是非常重要的，可以用于确定建筑物的高度、坡度等参数。
在地形图绘制中，高程数据可以用于绘制等高线、山体轮廓等地形特征。
闭合水准路线成果的计算是地理测量和工程测量中的重要环节。
通过正确的测量和数据处理，可以得到准确的高程数据，为工程设计和地形图绘制提供可靠的基础。
在进行计算过程中，需要严谨认真，确保数据的准确性和可靠性。
只有这样，才能得到符合实际情况的闭合水准路线成果。
实验2-闭合水准测量new
闭合水准测量实验一、目的与要求1) 掌握图根闭合水准路线的施测、记录、计算、闭合差调整及高程计算方法。
2) 实测的高差闭合差f h不得大于±12n(mm)或±40L(mm)，n为测站数，L为路线总长（km），超限应重测。
二、准备工作1) 场地布置选一适当场地，在场中选一个坚固点作为已知高程点BM A，选定B，C三个坚固点作为待定高程点，进行图根闭合水准路线测量。
由水准点到待定点的距离，以能安置2～3站仪器为宜。
2) 仪器和工具DS3微倾式水准仪1台(含三脚架)，水准尺2把，计算器1台，记录板1块，尺垫2个，测伞1把。
3) 人员组织每4-5人一组，分工为：立尺2人，观测1人，记录计算1人，帮忙1人，轮换操作。
三、实验步骤1) 安置水准仪于BM A点和转点TP1大致等距离处，进行粗略整平和目镜对光。
2) 后视BM A点上的水准尺，精平后读取后视读数，记入手簿；前视TP1点上的水准尺，精平后读取前视读数，记入手簿，计算第一次观测的高差。
水准测量外业观测表3) 将仪器升高或降低10cm ，在原地重新安置仪器，重复上述操作，计算计算第二次观测高差，两次观测高差之差不应大约±5mm ，满足要求时，取两次观测高差的平均值为本站高差的结果；否则应重新观测（测站检核，至少做两次）。
4) 沿着选定的路线，将仪器搬至TP 1点和下一个转点TP 2点大致等距离处，仍用第一站施测的方法进行观测。
依次连续设站，分别经过B ，C 点，连续观测，最后返回A 点。
5) 高差闭合差的计算及其调整。
根据公式∑=hi f h ，得附合水准路线的高差闭合差f h ，判断是否符合要求时，如果符合，继续根据公式li ifh vi ni ni fh vi ∑∑-=-=l 或者，调整闭合差vi ，求出改正后的高差ih ˆ，并利用改正后的高差来计算C ，D 点的高程，结果填入下列表格：四、注意事项1) 立尺员应思想集中，立直水准尺；水准仪的安置位置应保持前、后视距大致相等。
水准路线测量与成果校核
实训4 水准路线测量与成果校核一、目的掌握水准路线测量的观测、记录方法和水准路线成果整理的方法。
二、内容 1．每组施测一条4～6个（最好每人1个）点的闭合水准路线，假定起点高程为100.000m 。
2．计算闭合水准路线的高差闭合差，并进行高差闭合差的调整和高程计算。
三、仪器及工具DS 3型水准仪（或自动安平水准仪）1台，普通水准尺2根（或双面水准尺1对），尺垫2块，皮尺1副，自备计算器、铅笔、小刀、记录板、记录表格等。
四、方法提示1．每组选定一条4～6个点组成闭合水准路线（相邻点之间应略有起伏且相距不远），2．在起始点A 和待定点B 分别立水准尺，在距该两点大致等距离处安置水准仪，照准A 点水准尺，消除视差、精平后读取后视读数1a '；同法照准待定点B 水准尺，读取前视读数1b '，分别记录并计算其高差1h '；改变仪器高度（或用双面水准尺的红、黑面分别观测），再读取后视读数1a ''、前视读数1b ''，计算其高差1h ''。
检查互差是否超限（＜6mm ），若未超限，计算平均高差1h 。
3．将A 点水准尺立于待定点C ，同上法读取待定点B 后视读数及待定点C 前视读数，计算平均高差2h 。
4．同法继续进行，经过所有待定点后回到起点。
5．检核计算。
检查后视读数总和减去前视读数总和是否等于高差总和（即h b a ∑=∑-∑是否成立），若不相等，说明计算过程有错，应重新计算。
6．高差闭合差的调整及高程计算。
统计总测站数n ，计算高差闭合差的容许误差，即n f h 10±=容mm 。
若h ∑≤容h f ，即可将高差闭合差按符号相反、测站数成正比例的原则分配到各段导线实测高差上，再计算各段导线改正后的高差和各待定点的高程。
五、注意事项A 图 实4-1 水准路线示意图1．仪器的安置位置应保持前、后视距离大致相等。
每次读数前应保证精平及消除视差。
闭合水准路线高差误差配赋表测站编号
闭合水准路线高差误差配赋表测站编号闭合水准路线高差误差配赋表是测绘工程中一种重要的测量方法，它主要用于计算和修正水准路线测量中的高差误差。
在这个过程中，测站编号起着至关重要的作用。
本文将从水准路线高差误差的概述、闭合水准路线高差误差配赋表的作用、测站编号的重要性以及闭合水准路线高差误差测量的实际应用等方面进行详细阐述。
首先，我们来了解一下水准路线高差误差的概述。
水准路线高差误差是指在水准测量过程中，由于各种因素引起的测量结果与真实值之间的偏差。
这些因素包括仪器精度、观测人员技能、环境条件等。
为了减小这些误差，我们需要对水准路线进行高差误差配赋。
闭合水准路线高差误差配赋表就是在这种背景下应运而生的。
它是一种根据测站编号、高差误差、测站间距等参数计算水准路线高差总误差的表格。
通过闭合水准路线高差误差配赋表，我们可以对水准测量结果进行修正，从而提高测量精度。
在这张表格中，测站编号显得尤为重要。
它是用来标识各个测站的唯一编号，便于观测数据的管理和分析。
测站编号的设定可以采用一定的规律，如按照地理位置、测量顺序等。
在实际测量过程中，测站编号可以帮助我们快速定位各个测站的位置，便于进行高差误差的计算和修正。
闭合水准路线高差误差测量在实际应用中具有广泛的应用价值。
例如，在桥梁、隧道、高速铁路等工程建设中，闭合水准路线高差误差测量可以为工程测量提供准确的数据支持。
此外，在地球物理勘探、地质灾害监测等领域，闭合水准路线高差误差测量也有着重要的作用。
总之，闭合水准路线高差误差配赋表是一种有效的测量方法，它可以帮助我们计算和修正水准路线测量中的高差误差。
在实际应用中，测站编号起着至关重要的作用，有助于提高测量精度。
水准测量记录表双仪高法示例
附件一：水准测量、角度测量记录表格及示例考试牌编号:4-Ⅳ-06考评员签字:高斯考生签考试牌编号:4-Ⅳ-06水准测量记录表（双仪高法）示例项目名称：江苏建筑职业技术学院西校区水准测量考站号：06总1页 第1页注：考站内西南角之1号点高程为63.500m。
考试牌编号:8-Ⅲ-16考评员签字:克吕格考生签考试牌编号:8-Ⅲ-16水平角观测记录表（测回法）示例项目名称： 江苏建筑职业技术学院西校区角度测量考站号：16仪器： J6 日期：2013.3.10 天气：晴.总1页 第1页- 3 -附件二：考区、考站布置示意图附件三：2013年对口单招建筑类专业技能考试标准2013年江苏省普通高校对口单招建筑类专业技能考试标准一、制定依据1、全国职业高中《建筑施工专业教学计划和部分课程教学大纲汇编》；2、土木建筑职业技能岗位培训教材《测量放线工》、《抹灰工》、《钢筋工》（中国建筑工业出版社2002年版）；3、建设部颁发的《职业技能标准》；4、江苏省教育厅关于做好2013年普通高校对口单独招生工作的通知。
二、考试内容及权重技能考试内容分为四个项目：①水准测量②角度测量③抹灰工作业④钢筋工作业。
四个项目均为考试项目，其中①、②两个项目由考生进入考试候考区后通过抽签的形式确定；③、④两个项目由考生在日常训练中自主确定。
考试时只考二个项目，每个项目满分均为150分，共计300分。
三、考试标准1、考试内容和考试时间：两科目考试总时间为110分钟。
（1）水准测量：4个测点闭合水准路线双仪高法水准测量，外业施测、内业成果（包括平差后的各点高程）计算（由助理员司尺，记录、计算由考生本人完成）。
考试时间为55分钟，其中考生考试45分钟、考生转场、考评员现场评分及考评员考前教育各5分钟（以下各项目时间均相同）。
（2）角度测量：3个测点闭合路线测回法观测水平角，外业施测、内业成果（只计算平均角值，不进行闭合差分配）计算（由助理员竖立测钎，记录、计算由考生本人完成）。
五等水准路线闭合差调整与高程计算表
五等水准路线闭合差调整与高程计算表【原创实用版4篇】目录（篇1）1.五等水准测量的基本概念与要求2.五等水准路线闭合差的计算方法3.高程计算与调整的重要性4.五等水准路线闭合差调整与高程计算表的应用实例正文（篇1）一、五等水准测量的基本概念与要求五等水准测量是我国工程测量中的一项基本任务，它是指在工程建设中，对地面高程进行测量，以确定各个测站点的高程值。
五等水准测量的要求包括：每千米高差全中误差小于 10mm；水准路线长度小于 16km；使用 ds3 仪器和双面水准尺；与水准点联测要往返各一次，环线或附合往一次即可。
二、五等水准路线闭合差的计算方法在五等水准测量中，闭合差是指测量结果中各测站点高程值的代数和与理论值之间的差值。
闭合差的计算方法是：在平地上，采用水准路线长度（L）计算；在山区，采用测站数（n）计算。
三、高程计算与调整的重要性高程计算与调整是五等水准测量中至关重要的环节。
高程值的准确性直接关系到工程建设的质量和安全。
通过高程计算与调整，可以检查测量结果的准确性，发现并改正测量误差，确保测量结果的可靠性。
四、五等水准路线闭合差调整与高程计算表的应用实例在实际的五等水准测量工作中，需要根据测量结果，计算闭合差，并对高程值进行调整。
为此，可以使用五等水准路线闭合差调整与高程计算表。
该表以测站数（n）或水准路线长度（L）为依据，列出了各种可能的闭合差与高程改正数之间的对应关系。
通过查表，可以快速、准确地完成闭合差调整与高程计算任务。
综上所述，五等水准测量是工程测量中的基本任务，闭合差调整与高程计算是确保测量结果可靠性的关键环节。
目录（篇2）1.五等水准测量的基本概念与要求2.五等水准路线闭合差的计算方法3.高程计算与调整的重要性4.五等水准路线闭合差调整与高程计算表的应用实例正文（篇2）一、五等水准测量的基本概念与要求五等水准测量是一种常用的高程测量方法，其主要应用于城市建设、水利工程等领域。
