混凝土的力学性能PPT课件

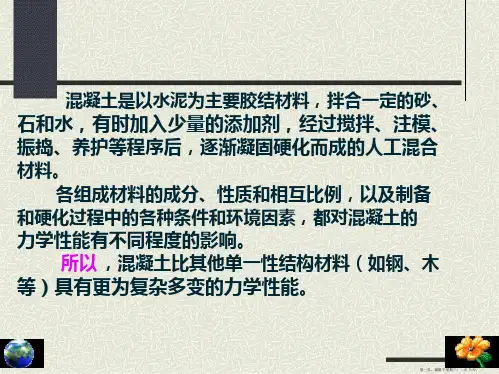

第十三章混凝土的力学性能
第七页,编辑于星期三:一点 八分。
混凝土的强度远低于粗骨料本身的强度,当
混凝土破坏后,其中的粗骨料一般无破坏的迹象, 裂缝和破碎都发生在水泥砂浆内部。
所以、混凝土的强度和变形性能在很大程度 上取决于水泥砂浆的质量和密实性。任何改进和
提高水泥砂浆质量的措施都能提高混凝土强度和
棱柱体试件达到极限强度 f 时的相应峰值应变
c
εp称为极限应变。 εp虽然有稍大的离散度,但是随
混凝土强度
(f
c或
f cu
)而单调增长的规律十分明显
(图
13-4),各国研究人员建议了多种经验计算式。当
混凝土强度 fc=20 ~100N/mm 2时,给出的关系式为 :
式中,混? p凝?土(棱70柱0体?抗17压1强.9度 fcfc)的?单1位0?为6 N/m(m132-。2)
当然,它更不能代表实际结构中应力状态和环 境条件变化很大的混凝土真实抗压强度。
第十四页,编辑于星期三:一点 八分。
2. 棱柱体试件的受力破坏过程
为了消除立方体试件两端局部应力和约束变形的影 响,最简单的办法是改用棱柱体(或圆柱体)试件进行抗 压试验。
根据 San Vinent 原理,加载面上的不均匀垂直应力
究。 试验证实了混凝土在受力之前就存在初始微裂
缝,且都出现在较大的粗骨料的界面。开始受力后
直到极限荷载( σmax ),混凝土的微裂缝逐渐增多
和扩展的过程,可以分作 3个阶段 。
第三页,编辑于星期三:一点 八分。
(1)微裂缝相对稳定期 (σ/σmax <0.3~0.5 )
这时混凝土的压应力较小,虽然有些微裂缝的 尖端因应力集中而沿界面略有发展,也有些微裂缝和 间隙因受压而有些闭合,对混凝土的宏观变形性能无
混凝土结构材料的力学性能
02 混凝土的力学性能
抗压性能
抗压强度
混凝土抗压强度是衡量其抵抗压 力的能力,通常以MPa(兆帕)
为单位表示。
抗压弹性模量
混凝土的抗压弹性模量反映了 其抵抗压力变形的能力,是结 构设计中的重要参数。
抗压韧性
混凝土的抗压韧性是指在承受 压力时抵抗破裂的能力,与材 料的微观结构和制作工艺有关 。
抗压疲劳性能
水工建筑
水工建筑主要包括水库、水电站、堤坝等水利设施,需要承 受较大的水压力和冲刷力。
混凝土结构材料具有较好的抗渗性能和耐久性,能够满足水 工建筑的要求,提高水利设施的稳定性和安全性。
05 混凝土的未来发展
高性能混凝土
总结词
具有高强度、高耐久性和高工作性能 的混凝土材料。
详细描述
高性能混凝土通过优化原材料、配合 比和制备工艺,显著提高了混凝土的 力学性能、耐久性和工作性能,能够 满足各种复杂工程结构的需要。
混凝土在反复承受压力作用下 抵抗疲劳破坏的能力,对于长 期承受动态载荷的结构非常重
要。
抗拉性能
抗拉强度
混凝土的抗拉强度是指其抵抗拉伸应 力的能力,通常远低于抗压强度。
抗拉弹性模量
混凝土的抗拉弹性模量反映了其抵抗 拉伸变形的能力,是结构设计中的重 要参数。
抗拉韧性
混凝土的抗拉韧性是指在承受拉伸应 力时抵抗开裂和断裂的能力。
智能混凝土
总结词
具有自感知、自适应和自修复功能的混凝土材料。
详细描述
智能混凝土通过在混凝土中添加智能纤维、传感器和特殊添加剂,使其具备感 知外部应力的能力,并能够根据应力变化自适应调整内部结构,同时具有自修 复损伤的能力,提高了混凝土结构的智能化水平。
再生混凝土
《混凝土强度》课件
混凝土的抗压强度与其水灰比、骨料、龄期、养护条件等因素有 关。
抗压强度等级
根据抗压强度的大小,混凝土分为不同的等级,如C20、C30、 C40等。
混凝土的抗拉强度
抗拉强度定义
混凝土在承受拉力时所能承受的最大应力值,是衡 量混凝土抵抗拉伸变形能力的指标。
抗拉强度的影响因素
混凝土的抗拉强度与其内部结构、骨料、龄期等因 素有关。
施工条件的影响
01
搅拌方式
搅拌方式对混凝土的强度有重要影响 ,如采用机械搅拌或人工搅拌、一次 投料或二次投料等。搅拌不均匀或投 料顺序不当都会导致混凝土强度降低 。
02
浇注方式
浇注方式对混凝土的强度也有影响, 如采用泵送或非泵送、浇注速度和浇 注时间等。浇注不当会导致混凝土内 部出现孔洞或裂纹,从而影响强度。准
根据国家相关标准规定,混凝土强度等级分为C15、C20 、C25、C30等不同等级。
01
行业标准
各行业根据自身特点制定相应的混凝土 强度评估标准,如水利、铁路、公路等 。
02
03
地方标准
部分地区根据当地实际情况制定地方 标准,如北京市的《北京市预拌混凝 土质量管理规定》。
抗拉强度
指混凝土在承受拉力时所能承受 的最大负荷,是混凝土重要的强 度指标之一。
混凝土强度的重要性
结构安全
01
混凝土强度是建筑物结构安全的重要保障,强度不足可能导致
结构破坏、倒塌等安全事故。
使用功能
02
混凝土强度直接影响建筑物的使用功能,如承载能力、耐久性
等。
经济性
03
高强度的混凝土可以减少材料用量、降低成本,提高建筑物的
通过降低水灰比,减少孔隙率,提高混凝土的密实度 和强度。
混凝土结构材料的物理力学性能PPT教学课件
2020/10/16
1
主要内容
1、混凝土的物理力学性能 2、钢筋的物理力学性能 3、混凝土和钢筋的粘结
2020/10/16
2
2.1 混凝土的物理力学性能
混凝土的组份:
水泥、石、砂、水按一定的配合比制成不 同等级的砼。
骨料 水泥结晶体
弹性变形的基础
水泥凝胶体 塑性变形的基础
1.混凝土的立方体抗压强度fcu,k 和强度等级
我国将立方体抗压强度值作为混凝土强度的基 本指标,并作为评定砼强度等级的标准。
标准试验条件:边长、温度、湿度、养护时间
混凝土强度等级:
是按立方体抗压强度标准值确定的 共14级,用C表示:C15, C20, …C50,…C75,C80。
例如 C20, 表示为 fcu,k=20N/mm2
C0.点00—2。—混凝土棱柱体抗压强度fc,对应的应变
下降段(CE):
缓慢卸荷,裂缝继续扩展、贯通,变形增大。
收敛点E——应变约0.003~0.004
2.在荷载的作用下,微裂缝的扩展对混凝土 的力学性能有着极为重要的影响。
2020/10/16
4
砼试件大小和形状、荷载的性质和受 力条件,均影响混凝土的强度
单向应力状态下的强度
立方体抗压强度 轴心抗压强度 轴心抗拉强度
复合应力状态下的强度
双向受力强度 三向受压强度
2020/10/16
5
一、单轴向应力状态下的砼强度
0.88——考虑实际构件与试件混凝土之间 的差异而取的折减系数。
不同国家试验形状及尺寸有差异。
2020/10/16
10
3.混凝土的轴心抗拉强度ftk、ft
混凝土的力学性能
混凝土的力学性能无机071班马迪20070150191.影响混凝土强度的因素影响混凝土强度的主要因素有:(1)水泥强度与水灰比水泥是混凝土中的活性组分,其强度大小直接影响着混凝土强度的高低。
在配合比相同的条件下,所用的水泥标号越高,制成的混凝土强度也越高。
当用同一品种同一标号的水泥时,混凝土的强度主要取决于水灰比。
因为水泥水化时所需的结合水,一般只占水泥重量的23%左右,但在拌制混凝土混合物时,为了获得必要的流动性,常需用较多的水(约占水泥重量的40~70%)。
混凝土硬化后,多余的水分蒸发或残存在混凝土中,形成毛细管、气孔或水泡,它们减少了混凝土的有效断面,并可能在受力时于气孔或水泡周围产生应力集中,使混凝土强度下降。
在保证施工质量的条件下,水灰比愈小,混凝土的强度就愈高。
但是,如果水灰比太小,拌合物过于干涩,在一定的施工条件下,无法保证浇灌质量,混凝土中将出现较多的蜂窝、孔洞,也将显著降低混凝土的强度和耐久性。
(2)集料的性质与数量集料的性质包括集料的几何性质、集料的力学性质,以及集料与水泥水化产物的亲和性。
只有具有一定数量的品质优良的且能与水泥较好粘结的集料,才能配制出具有较高强度的混凝土(3)养护的温度和湿度混凝土强度的增长,是水泥的水化、凝结和硬化的过程,必须在一定的温度和湿度条件下进行。
在保证足够湿度情况下,不同养护温度,其结果也不相同。
温度高,水泥凝结硬化速度快,早期强度高,所以在混凝土制品厂常采用蒸汽养护的方法提高构件的早期强度,以提高模板和场地周转率。
低温时水泥混凝土硬化比较缓慢,当温度低至0°C以下时,硬化不但停止,且具有冰冻破坏的危险。
水泥的水化必须在有水的条件下进行,因此,混凝土浇筑完毕后,必须加强养护,保持适当的温度和湿度,以保证混凝土不断地凝结硬化。
(3) 龄期在正常养护条件下,混凝土强度的增长遵循水泥水化历程规律,即随着龄期时间的延长,强度也随之增长。
最初7~14d内,强度增长较快,28d以后增长较慢。
混凝土力学性能PPT课件
(1)(集料)骨料 分为细骨料、粗骨料
细骨料:天然砂和人工砂,颗粒粒径 9.5mm 粗骨料:卵石或碎石。粒径1.18~150mm 之间。常
用粗骨料最大粒径是19~25mm (2)水泥浆: 胶凝材料——水泥、化学外加剂、
辅助胶凝材料如粉煤硅灰、石膏等 水 残留的空第1气页/共或48有页 意引入的气泡组成。
第4页/共48页
1 混凝土力学性能
水泥种类对混凝土强度增长影响很大,但对后期强度影响不大 (2)温度
第5页/共48页
1 混凝土力学性能
(3)蒸汽养护 ① 可使砼早期强度增长快,但后期硬化却很小。因此,相同配合 比时,蒸汽养护的砼试块的后期强度比正常硬化试块后期强度低 10%。 ② 构件在高蒸汽压力下养护很快就硬化,并可提高后期强度。 (4)再捣实 在第一次捣实后大约15~45min,用外部振捣器再捣实可明显提高 砼强度。
4.13
直线
0.5
7.01
-8.85
0
0
1
f
/ c
0.10.6 2
7.86(
f
/ c
)
8.46(
f
/ c
)2
2
第41页/共48页
1 混凝土力学性能
五、抗剪强度—纯剪下强度及变形
1、试验方法 (1)矩形短梁直剪
第42页/共48页
1 混凝土力学性能
(2)z型单剪面试件 See“ Shear transfer in reinforced concrete"
第13页/共48页
1 混凝土力学性能
第14页/共48页
1 混凝土力学性能
第15页/共48页
1 混凝土力学性能
2.3混凝土物理力学性能
四、抗压强度试验
混凝土强度等级<C60时,用非标准试件测得强度 值均应乘以尺寸换算系数,其值为对 200mm×200mm×200mm试件为1.05;对 100mm×100mm×100mm试件为0.95。当混凝土强度 等级≥60时,宜采用标准试件;使用非标准试件 时,尺寸换算系数应由试验确定。
五、轴心抗压强度试验
f
ts
七、劈裂抗拉强度试验
三、试件尺寸、形状和公差
混凝土试件尺寸选用表
骨料最大粒径 劈裂抗拉 其他 20 31.5 100×100 40 40 150×150 63 200×200 注:骨料最大粒径指符合《普通混凝土用碎石 或卵石质量标准及检验方法》(JGJ53-92)中 规定的圆孔筛的孔径。 试件截面尺寸
三、试件尺寸、形状和公差
1、目的及适用范围 测定混凝土棱柱体试件的轴心抗压强度,检验其是否符 合结构设计要求。 2、仪器设备 同立方体抗压强度 3、试验步骤 同立方体抗压强度 4、数据处理与结果判定 (1)计算同立方体抗压强度
五、轴心抗压强度试验
(2)评定 三个试件测值的算术平均值作为该组试件的强度 值(精确至0.1 MPa); 三个测值中的最大值或最小值中如有一个与中间 值的差值超过中间的15%时,则把最大及最小值一 并舍除,取中间值作为该组试件的抗压强度值; 如最大值和最小值与中间值的差均超过中间值的 15%,则该组试件的试验结果无效。
c用插入式振动棒振实制作试件: 将混凝土拌合物一次装入试模,装料时应用抹刀 沿各试模壁插捣,并使混凝土拌合物高出试模口; 宜用直径为Φ25mm的插入式振捣棒,插入试模振 捣时,振捣棒距试模底板10~20mm且不得触及底 板,振动应持续到表面出浆为止,且应避免过振, 以防止混凝土离析;一般振捣时间为20s。振捣棒 拔出时要缓慢,拨出后不得留有孔洞。 ③刮除试模上口多余的混凝土,待混凝土临近初凝 时,用抹刀抹平。
钢筋混凝土结构混凝土材料的力学性能PPT课件
§2.1 混凝土材料的力学性能 《钢筋混凝土结
3.轴心抗拉强度 ft,s
P
压
d
拉
f ts
2P
dl
fts
2P
d2
压
P
劈拉试验
fts
0.23
f 2/3
cu
§2.1 混凝土材料的力学性能 《钢筋混凝土结
4.双轴应力状态 Biaxial Stress State
§2.1 混凝土材料的力学性能 《钢筋混凝土结
b.特点
混凝土的收缩是随时间而增长的变形,早期收缩变形 发展较快,两周可完成全部收缩的25%,一个月可完成50%, 以后变形发展逐渐减慢,整个收缩过程可延续两年以上。
§2.1 混凝土材料的力学性能 《钢筋混凝土结
esh
50% 25% 14d 28d
(2~5)×10-4
t
§2.1 混凝土材料的力学性能 《钢筋混凝土结 5.温度变形
a、压-压作用
一向的强度随另一向 压应力的增加而增加。
最大受压强度发生在两 个压应力之比为0.5或2时, 约为1.27fc。
§2.1 混凝土材料的力学性能 《钢筋混凝土结
4.双轴应力状态 Biaxial Stress State
b、拉-压作用 任意应力比情况下均
不超过其相应单轴强度。 并且抗压强度或抗拉强度 均随另一方向拉应力或压 应力的增加而减小。
切线模量
§2.1 混凝土材料的力学性能 《钢筋混凝土结
3.混凝土的徐变 Creep
a.定义
混凝土在荷载的长期作用下,其变形随时间不断增长的现象称为徐变
b.特点
早期发展较快,然后趋于稳定
§2.1 混凝土材料的力学性能 《钢筋混凝土结
01.2钢筋混凝土基本力学性能
dy a1 dx
x0
d ( / fc ) d ( / p ) x0
d / d
x0
fc / p
E0 Ep
a
第9页,共63页。
dy
a1 dx x0
式中:
E0
d d
d ( / fc ) d ( / p )
x0
d / d x0 fc / p
E0 Ep
a
混凝土的初始切线弹性模量(N/mm2)。
第15页,共63页。
对参数取αa 和αd 赋予不等的数值,可得变化的理论曲线。
对于不同原材料和强度等级的结构混凝土,甚至是约束混凝土, 选用了合适的参数值。都可以得到与试验结果相符的理论曲线。过 镇海等建议的参数值见表,可供结构分析和设计应用。
第16页,共63页。
1.3.3规范中的曲线方程和参数值
混凝土的受压应力-应变曲线方程是其最基本的本构关系, 又是多轴本构模型的基础。在钢筋混凝土结构的非线性分 析中,例如构件的截面刚度、截面极限应力分布、承载力 和延性,超静定结构的内力和全过程分析等过程中,它是 不可或缺的物理方程,对计算结果的准确性起决定性作用。
第1页,共63页。
1.3.1试验方法
35 40 45 50 55 1720 1790 1850 1920 1980 1.96 1.90 1.84 1.78 1.71 1.65 1.94 2.21 2.48 2.74 2.1 2.0 1.9 1.9 1.8
60 2030 1.65 3.00 1.8
将这些参数带入式⑶、⑷即得混凝土单轴(轴心)受压应力-应 变全曲线。
即 αd= b0 将其代入⑵式,并简化可得:
x 1
y
d
(x
x 1) 2
混凝土的物理力学性能
§1-1混凝土的物理力学性能一、混凝土的强度(一)混凝土的抗压强度1、立方体抗压强度标准值f cu ,kf cu ,k =μf150s (1−1.645δf150) 平均值(1-1.645变异系数)(δf150=σf150/μf150s ) 变异系数=均差/平均值2、柱体或轴心(高宽比≥3)抗压强度标准值f ck柱体抗压强度的平均值=α倍的立方体抗压强度平均值 即:μfc s =α×μf150sα:与混凝土强度等级有关,对C 50及以下混凝土取α=0.76;C 55~C 80混凝土取α=0.77~0.82假定构件混凝土柱体抗压强度变异系数与立方体抗压强度变异系数相同,侧:构件混凝土柱体抗压强度标准值=构试件抗压强度平均换算系数(GB/T50283-1999条文说明建议值0.88)×混凝土强度等级系数α×混凝土脆性系数β(C 40~C 80分别取1.0~0.87)×混凝土立方体抗压强度标准值f cu,k 即f ck =0.88×α×β×f cu,k(二)混凝土的抗拉强度f t s混凝土轴心抗拉强度f t s 的平均值μft s =立方体抗压强度平均值μf150s 的0.55次方×0.395即 μft s =0.395(μf150s )0.55 构件混凝土轴心抗拉强度平均值μft =0.88×0.395(μf150s )0.55 假定构件混凝土轴心抗拉强度变异系数与立方体抗压强度变异系数相同,侧:构件混凝土轴心抗拉强度标准值f t k =0.88×0.395 μf150s0.55(1−1.645)δf150×β(三)混凝土的抗剪强度f v s混凝土抗剪强度f v s 与立方体抗压强度f cu s 的关系:f v s = 0.38~0.42 (f cu s )0.57混凝土抗剪强度f v s 与混凝土抗拉强度f t s 的关系:f v s =(1.13~1.04)f t s二、混凝土的变形性能。
混凝土的物理力学性能_31
基本理论
细观力学理论 宏观力学理论
混凝土材料设 计的主要依据
混凝土结构设 计的重要依据
多孔固体材料抗压强度模型
5.2 混凝土的强度
5.2.2 混凝土受力后的破坏过程
混凝土的破坏机理 混凝土在压力作用下.产生纵向与横向变形。当荷载增大到一定
程度以后,试件中部的横向变形达到混凝土的极限值时,则产生 纵向裂纹,继续增加荷载,裂纹进一步扩大和延伸,同时产生新 的纵向裂纹,最后混凝土丧失承载能力而被破坏。
混凝土受压过程中出现裂纹的依据
v (12)
v
v1 v
1(121)
v2 v
2(122)
依据
v1v2 v
(22)1(212)
5.2 混凝土的强度
5.2.2 混凝土受力后的破坏过程
在应力状态下混凝土的力学行为
集料
应 力
水泥浆体
混凝土
应变 混凝土与硬化水泥浆体的典型应力应变曲线
新内部因素 :风速、环境温度和相对湿度等; 外部因素 :水灰比、矿物细掺料、浆集比、混凝土的
温度和凝结时间等。
பைடு நூலகம்.3 混凝土的变形性能
5.3.3 混凝土的收缩
干燥收缩
定义:混凝土停止养护后,在不饱和的空气中失去内部毛细孔和凝
胶孔的吸附水而发生的不可逆收缩。
影响因素: 水灰比和水化程度 水泥的组成和水泥用量 矿物细掺料和外加剂 集料的品种和用量
5.2 混凝土的强度
5.2.3 抗压强度的影响因素
养护温度、湿度
粉煤灰混凝土
纯水泥混凝土
养护温度对不同掺合料混凝土强度的影响
5.2 混凝土的强度
5.2.3 抗压强度的影响因素
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Physical and Mechanical Properties of Hardened Concrete
主要内容
❖ 尺寸稳定性 包括弹塑性、徐变、体积变形等。
❖ 强度 包括抗压、抗拉和握裹强度等。
(一) 混凝土的尺寸稳定性
Dimensional Stability of Concrete
问题?
❖ 为什么骨料和水泥石是弹性体,而二者组成的混凝土是弹塑 性体?
❖ 原因: ❖ 在 粒 混界间凝混面的土凝过滑土单渡移是轴区、一受,孔个且隙压多过中下物渡 水相的区 的、有 迁-多原 移孔生 等曲性微 因线的裂 素复可缝 导合以。 致材受 产分料力 生为,下 塑4其, 性个主界变阶体面形段是裂。颗:缝裂粒过展没体的缝堆基产渡,有系扩成聚体生区但裂-展为体相裂裂基缝破、连,中缝缝体坏颗续存扩相
于下列因素: ➢ 各物相的体积分数; ➢ 各物相的密度; ➢ 各物相的弹性模量 ➢ 界面过渡区的特性
.
8
混凝土弹性模量影响因素
❖ 混凝土是多物相复合材料,因此,其弹性行为取决 于各个相的弹性行为:
➢ 未水化的水泥颗粒
➢ 水化物凝胶
水泥石
基体相
➢水
➢ 粗骨料 ➢ 细骨料
骨料
分散相
❖ 混凝土的弹性模量取决于下列4个要素:
决于水泥石和骨料的弹性模
0
0.5
1.0
量,以及骨料的体积分数 .
混凝土中骨料的体积分数
11
影响混凝土弹性模量的因素
❖ 水泥石基体相的弹性模量
➢ 水泥石基体相的弹性模量受其孔隙率控制:
Ep=E0(1-Pc)3,即孔隙率越大,弹性模量越低;
❖ 水泥石的孔隙率的影水响因素:
➢ 水灰比 水灰比越小,泥 石弹性模量越高;
➢ 在较低应力(<极限应力fcp的30%)下,以弹性变形为线主;料
➢ 在塑较性高变应形力量越(>大fc;p的30%)下,产生弹水塑泥性石变形,应力水平、水越高,
➢ 混凝土强度越低,塑性变形越大。
泥 石
和
混
凝
塑
弹土的
混凝土受压的应力重-复应混荷凝变载土作全受用曲压下的线应的力应-力应应-变应全变曲曲线线
➢ 在极限应力fcp的30%以下,界面过渡区微裂缝是稳定的,因此, - 曲线是线形的;
➢ 当应力> fcp的30%时,随着应力增加,过渡区的裂缝长度、宽度和数 量增加, /比值增加, -曲线偏离直线;如果应力< fcp的50%, 过渡区的微裂缝稳定体系存在,基体水泥石不会产生微裂缝;
➢ 当应力> fcp的50~60%时,基体相中产生微裂缝,如果应力进一步增 加,基体相微裂缝扩展,增多,过渡区微裂缝失稳,导致-曲线弯 向横轴
➢ 当发应扩力展>的水fcp平的,75应~8变0%随时应,力应增变长.能很释快放,速直度至达裂到缝在成持为久联应系力界体下面系裂过—缝渡破自区坏6 。 的微裂缝
(2) 混凝土的弹性模量
❖ 弹性模量E:静力弹性模量与动荷载弹性模量
❖ ❖
混非为线线弹凝线了处弹 性土性工理我的的程,性 模国应,设有模 量现力计三所量 。行-,种以定应故处,标义变常理混准为行对方凝指为应式土混定不力:的凝以完弹~土应应全性变的难 很遵模力曲以 低弹循量准 ,线性虎不=确 实的1克是模测 用/初3量 意定一量始f,义c律个pE阶应小时,恒h力。—段的定水作—-值加平近静。荷曲似力线割直是
➢ 水泥石的弹性模量Ep;
➢ 骨料的弹性模量Ea;
➢ 骨料的体积含量(或水泥石.的体积含量)Vg。
9
➢ 界面过渡区特性
混凝土弹性行为的复合模型
❖ 将混凝土简化为由水泥石和骨料组成的两相复合材料,因而, 可建立如下复合材料模型,来预测混凝土的整体行为:
因为:c= a=p,c1=a Vg+ p (1-Vg) 根据虎克定律: = E
➢ 水泥水化度(龄期) 弹的 弹性模量随水化龄期不断增长;
➢ 空气含量 含气量越性大,弹性模量越低;
龄期(天)
➢ 矿物掺合料
模 量
➢ 含水状态 吸水饱和时的弹性模量大于干燥时的;
(GPa)
.
水灰比
12
水灰比和水化龄期对水泥石弹性模量的影响
三问硬:化混凝土的变形来自两方面:环境因素(温、湿
度变化)和外加荷载因素,因此有:
❖ 荷载各作种用变下的形变的形特征是什么(What)?
➢➢弹非这性弹些变性形变变形形是如何产生的(How)?
❖ 非荷影载响作这用下些的变变形形的因素有那些(Which)?
➢ 收缩变形
➢ 膨胀变形
❖ 复合作用下的变形
引深思考:如何减小或消除这些 变形的负面影响
➢ 原点切线弹性模量 Eo = tan 1;
➢ 割线弹性模量 Eh = tan 2;
原点切线
➢ Hale Waihona Puke 线弹性模量 Et = tan 3。
3
切线
只适用于切点处荷载变化 很小的范围内,工程意义 也不大
割线
1 2
.
7
(3)影响混凝土弹性模量的因素
❖ 单相匀质材料的弹性模量和密度有直接关系; ❖ 混凝土是多物相复合材料,因此,其弹性模量取决
弹性模量与组成的关系
❖ 根据上述3个公式,得到如
图所示的曲线;
Ec
❖ 公式(1)和(2)分别为混凝土
弹性模量的上、下限;
Ea
❖ 公式的适用取决于骨料与水 泥石的弹性模量之比Ea/Ep:
(1) (3)
❖ Ea/Ep=1,3个公式均适用, 一般Ea/Ep>1,公式(3)最接
(2)
近实际情况;
Ep
❖ 所以,混凝土的弹性模量取
➢ 徐变
1、荷载作用下的变形
❖ 单轴受压时的应力-应变行为 ❖ 混凝土的弹性模量 ❖ 混凝土弹性模量与组成关系 ❖ 混凝土弹性模量的主要影响因素; ❖ 弹性模量与抗压强度的关系;
.
4
(1) 单轴受压时的应力-应变行为
❖ 在压应力作用下,骨料是弹性体,水泥石也是力弹性受体,
❖ 但特生由点塑骨:性料混变与凝形水土。泥在石压组应骨混成力料凝的作土混用凝下土,是既一产种生弹 弹塑性性变-应变曲体形。,压时,骨也产
得到: Ec=EaVg+Ep(1-Vg)
(1)
因为:c=a=p , c 1= aVg+ p (1-Vg) 根据虎克定律: = E
得到: (1/Ec)=(Vg/Ea)+ [(1-Vg)/ Ep]
(2)
该模型是由上下两层水泥石和中间第一个模型
构成,同理可得: (1/Ec)=[(1-Vg1/2)/Ea]. + Vg1/2/{EaVg+[Ep(1-Vg1/2)]} (31)0
