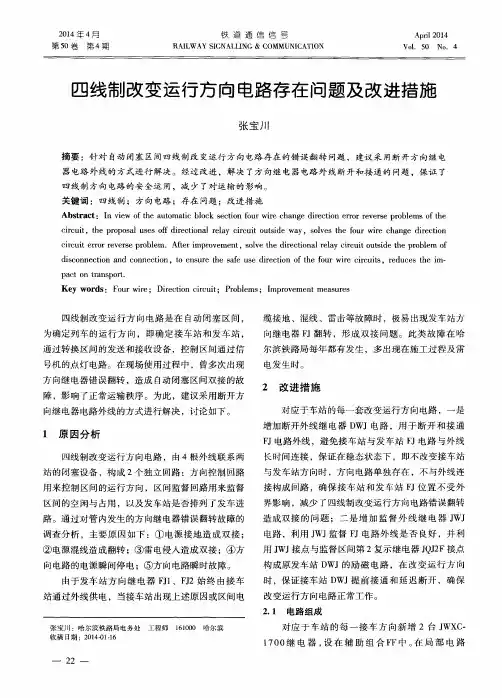

四线制改变运行方向电路存在问题及改进措施

四线制改变运行方向电路存在问题及改进措施
由于发 车 站 方 向继 电 器 F J 1 、F J 2始 终 由接 车
时 ,保 证接 车 站 D WJ提前 接 通 和延 迟 断开 ,确 保 改 变运 行方 向电路正 常工 作 。
2 . 1 电路组 成
站 通 过外线 供 电 ,当接 车站 出现 上述原 因或 区间 电
张宝 川 :哈尔 滨 铁 路 局 电务 处 收稿 日期 :2 0 1 4 - 0 1 . 1 6
电发生 时 。
号 机 的点灯 电路 。在 现场 使用 过程 中 ,曾多 次 出现
方 向继 电器错 误 翻转 ,造成 自动闭塞 区间双接 的故 障 ,影 响 了正常 运输 秩序 。为 此 ,建议 采用 断开 方
2 改 进 措 施
对应 于 车站 的每~ 套改 变运 行方 向电路 ,一是
增 加断 开外 线继 电器 D WJ电路 ,用 于 断 开 和接 通
c i r c ui t e ro r r e v e r s e p r o b l e m .Af t e r i mp r o v e me n t ,s o l v e t h e d i r e c t i o n a l r e l a y c i r c u i t o u t s i d e t h e p r o b l e m o f d i s c o n ne c t i o n a n d c o n n e c t i o n,t o e n s u r e t h e s a f e u s e d i r e c t i o n o f t h e f o u r wi r e c i r c u i t s ,r e d u c e s t h e i m-
2 0 1 4年 4月

四线制改变运行方向电路的操作

四线制改变运行方向电路的操作

四线制改变运行方向电路的操作第一节四线制方向电路使用说明电路组成:对应每个车站的每一接车方向设一套改变运行方向电路,相邻两站间该方向的改变运行方向电路由4根外线组成完整的改变运行方向电路。

对于单线区段,一般车站每端需设一套改变运行方向电路。

对于双线区段,一般车站每端需设两套改变运行方向电路。

每一端的改变运行方向电路由14个继电器组成,分别为两个组合,称为改变运行方向主组合FZ和辅助组合FF。

改变运行方向组合组成四线制改变运行方向电路由方向继电器电路、监督区间继电器电路、局部电路、辅助办理电路和表示电路等组成。

方向继电器电路的作用是改变列车的运行方向。

监督区间继电器电路的作用是监督区间是否空闲,保证只有在区间空闲时才能改变运行方向。

局部电路的作用是当改变运行方向时控制方向继电器的电流极性,以控制辅助办理电路以实现运行方向的改变。

辅助办理电路的作用是当监督电路发生故障或改变方向电路瞬间突然停电或方向电路瞬间故障,不能正常改变运行方向时,借助辅助办理电路,实现运行方向的改变。

表示电路的作用是表示两站区间闭塞状态,及改变运行方向电路的动作情况。

1、正常办理:当区间自动闭塞设备和车站联锁设备工作正常时,可以按“正常办理”方式改变区间运行方向,即当接车站一方排列出一条发车进路时,方向电路将随之自动动作,进而改变区间的运行方向。

假定有相邻的甲、乙两个站,其中甲站处于接车站状态,其接车方向灯JD(黄灯)亮,而乙站处于发车站状态,其发车方向灯FD(绿灯)亮,区间空闲,两站的监督区间占用灯JQD(红灯)均熄灭。

若甲站需要发车,则可按正常办理的方式来改变区间的运行方向。

此时甲站值班员办理一条发车进路,当该进路被选通时,方向电路将会自动地改变区间的运行方向,即先将乙站改为接车站状态(其发车方向灯FD先熄灭,接车方向灯JD后点亮),再将甲站改为发车站状态(其接车方向灯JD先熄灭,然后发车方向灯FD后点亮),当运行方向被改变且发车进路锁闭后,甲、乙两站的监督区间占用灯JQD会同时灭,即表示区间已进入闭塞状态,甲站的出站信号机也随之开放,允许列车进入区间。

(整理)自动闭塞四线制方向电路

(整理)自动闭塞四线制方向电路

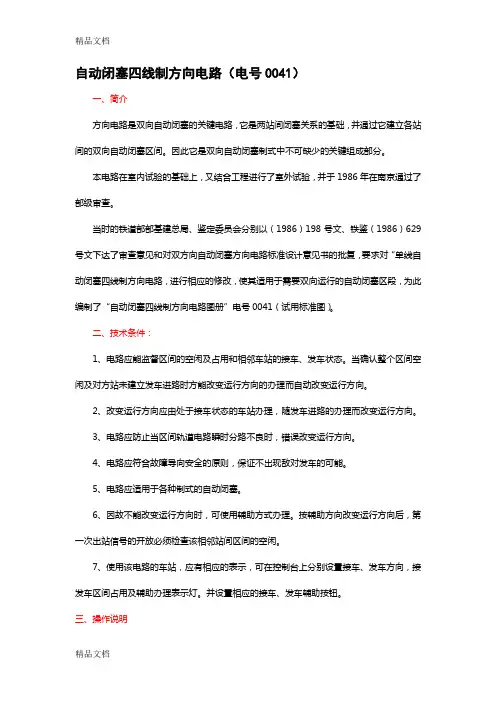

自动闭塞四线制方向电路(电号0041)一、简介方向电路是双向自动闭塞的关键电路,它是两站间闭塞关系的基础,并通过它建立各站间的双向自动闭塞区间。

因此它是双向自动闭塞制式中不可缺少的关键组成部分。

本电路在室内试验的基础上,又结合工程进行了室外试验,并于1986年在南京通过了部级审查。

当时的铁道部部基建总局、鉴定委员会分别以(1986)198号文、铁鉴(1986)629号文下达了审查意见和对双方向自动闭塞方向电路标准设计意见书的批复,要求对“单线自动闭塞四线制方向电路,进行相应的修改,使其适用于需要双向运行的自动闭塞区段,为此编制了“自动闭塞四线制方向电路图册”电号0041(试用标准图)。

二、技术条件:1、电路应能监督区间的空闲及占用和相邻车站的接车、发车状态。

当确认整个区间空闲及对方站未建立发车进路时方能改变运行方向的办理而自动改变运行方向。

2、改变运行方向应由处于接车状态的车站办理,随发车进路的办理而改变运行方向。

3、电路应防止当区间轨道电路瞬时分路不良时,错误改变运行方向。

4、电路应符合故障导向安全的原则,保证不出现敌对发车的可能。

5、电路应适用于各种制式的自动闭塞。

6、因故不能改变运行方向时,可使用辅助方式办理。

按辅助方向改变运行方向后,第一次出站信号的开放必须检查该相邻站间区间的空闲。

7、使用该电路的车站,应有相应的表示,可在控制台上分别设置接车、发车方向,接发车区间占用及辅助办理表示灯。

并设置相应的接车、发车辅助按钮。

三、操作说明1、正常办理时:假定甲站处于接车站状态,其接车方向表示灯JD(黄灯)亮,乙站处于发车站状态,其发车方向表示灯FD(绿灯)亮,区间空闲,两站的监督区间表示灯JQD(红灯)均熄灭,现甲站需要发车,则可按正常办理方式来改变区间的运行方向。

此时甲站值班员先按下允许改变方向按钮,然后办理一条发车进路就可以使方向电路自动改变运行方向,即乙站改为接车站状态,其FD熄灭,然后其JD点亮。
