串联谐振与并联谐振相比较

论串联谐振与并联谐振区别

论串联谐振与并联谐振区别在电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象、叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于O，抗阻Z等于电阻R。

此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称为电压谐振。

谐振电压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振时一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。

串联谐振和并联谐振区别一1. 从负载谐振方式划分，可以为并联逆变器和串联逆变器两大类型，下面列出串联逆变器和并联逆变器的主要技术特点及其比较：串联逆变器和并联逆变器的差别，源于它们所用的振荡电路不同，前者是用L、R和C串联，后者是L、R和C并联。

（1）串联逆变器的负载电路对电源呈现低阻抗，要求由电压源供电。

因此，经整流和滤波的直流电源末端，必须并接大的滤波电容器。

当逆变失败时，浪涌电流大，保护困难。

并联逆变器的负载电路对电源呈现高阻抗，要求由电流源供电，需在直流电源末端串接大电抗器。

但在逆变失败时，由于电流受大电抗限制，冲击不大，较易保护。

串联谐振和并联谐振区别二（2）串联逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

并联逆变器的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振电容器上电压过零以前进行，负载电流也总是越前于电压一φ角。

这就是说，两者都是工作在容性负载状态。

（3）串联逆变器是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。

即应有一段时间(t )使所有晶闸管（其它电力电子器件）都处于关断状态。

串联谐振电路与并联谐振电路的异同点

串联谐振电路与并联谐振电路的异同点串联谐振电路与并联谐振电路是电路中常见的两种谐振电路，它们在一些特定的应用中具有重要的作用。

本文将从谐振电路的定义、特点、结构和应用等方面讨论串联谐振电路与并联谐振电路的异同点。

我们来看一下串联谐振电路。

串联谐振电路是由电感、电容和电阻组成的，其中电感和电容串联连接，而电阻则与电感串联或与电容并联。

串联谐振电路的特点是在特定的频率下，电感和电容的阻抗相等，电路呈现出纯电阻。

串联谐振电路的特点是电流共享，电压不共享，即电感和电容上的电压不相等。

串联谐振电路常用于频率选择电路、滤波器等方面。

接下来，我们来看一下并联谐振电路。

并联谐振电路是由电感、电容和电阻组成的，其中电感和电容并联连接，而电阻则与电感并联或与电容串联。

并联谐振电路的特点是在特定的频率下，电感和电容的阻抗相等，电路呈现出纯电抗。

并联谐振电路的特点是电压共享，电流不共享，即电感和电容上的电流不相等。

并联谐振电路常用于频率选择电路、滤波器等方面。

接下来，我们来比较一下串联谐振电路和并联谐振电路的异同点。

1. 结构不同：串联谐振电路的电感和电容是串联连接的，而并联谐振电路的电感和电容是并联连接的。

2. 阻抗特性不同：串联谐振电路在谐振频率时，电感和电容的阻抗相等，电路呈现出纯电阻；而并联谐振电路在谐振频率时，电感和电容的阻抗相等，电路呈现出纯电抗。

3. 电流和电压分布不同：串联谐振电路的电流共享，电压不共享，即电感和电容上的电压不相等；而并联谐振电路的电压共享，电流不共享，即电感和电容上的电流不相等。

4. 谐振频率计算方式不同：串联谐振电路的谐振频率由电感和电容的数值决定，可以通过公式计算得到；而并联谐振电路的谐振频率由电感和电容的数值决定，可以通过公式计算得到。

5. 应用不同：由于串联谐振电路和并联谐振电路的特性不同，它们在应用上也有所不同。

串联谐振电路常用于频率选择电路、滤波器等方面，而并联谐振电路常用于频率选择电路、振荡器等方面。

串联谐振和并联谐振有什么区别？

串联谐振和并联谐振有什么区别？
华天电力为大家介绍串联谐振和并联谐振有什么区别？
RLC并联谐振电路：
在低频率下，电感器将具有较低的阻抗和将主导C和R.这意味着大多数的较高阻抗电流经过电感器。

随着频率增加，L的阻抗增加，电流减小。

在高频率下，电容器将具有较低的阻抗和将主导L的更高的阻抗和R.这意味着大部分的电流通过所述电容器。

随着频率增加，C的阻抗减小，电流增加。

在共振时，L的阻抗等于C的阻抗，除非它们彼此异相180度，然后取消以创建无限阻抗，而您将R保留为阻抗。

这意味着所有电流都流经电阻。

这是针对并联RLC谐振的阻抗与频率的关系图。

RLC系列串联谐振电路：
在低频率下，电容器将具有更高的阻抗和将主导下将L的阻抗和R.这意味着电容器确定的电流流过电路的量。

随着频率增加，C的阻抗减小，电流增加。

在高频率下，电感器将具有更高的阻抗和将主导下的C和R的阻抗这意味着，电感器确定的电流流过电路的量。

随着频率增加，L的阻抗增加，电流减小。

在共振时，L的阻抗等于C的阻抗，只有它们彼此异相180度，然后抵消以创建零阻抗，并且剩下R作为阻抗。

这是串联谐振的阻抗与频率的关系图（忽略高频处的怪异扭结）。

串联谐振电路与并联谐振电路的异同点

1. 序串联谐振电路与并联谐振电路是电工电子领域常见的两种谐振电路。

它们在电路工程中有着重要的应用，能够实现信号调理、滤波、放大等功能。

本文将就串联谐振电路与并联谐振电路的异同点展开讨论，以便读者更好地理解并应用这两种电路。

2. 串联谐振电路的特点及工作原理串联谐振电路是指电感、电容以及电阻按一定方式相串联连接的谐振电路。

它的特点在于在谐振频率下有较大的阻抗，能够实现对输入信号的放大和频率的选择性放大。

其工作原理主要包括通过电感和电容的能量存储和释放实现对特定频率的选择性增强，即对特定频率的输入信号放大。

3. 并联谐振电路的特点及工作原理并联谐振电路是指电感、电容以及电阻按一定方式相并联连接的谐振电路。

它的特点在于在谐振频率下有较小的阻抗，能够实现对输入信号的衰减和频率的选择性衰减。

其工作原理主要包括通过电感和电容的能量存储和释放实现对特定频率的选择性衰减，即对特定频率的输入信号衰减。

4. 串联谐振电路与并联谐振电路的异同点4.1 谐振频率特性串联谐振电路和并联谐振电路在谐振频率特性上有明显不同。

串联谐振电路的谐振频率由电感和电容的参数来决定，而并联谐振电路的谐振频率也由电感和电容的参数来决定。

不同之处在于，串联谐振电路在谐振频率下有较大的阻抗，而并联谐振电路在谐振频率下有较小的阻抗。

4.2 阻抗特性串联谐振电路和并联谐振电路在阻抗特性上也有明显不同。

串联谐振电路在谐振频率下有较大的阻抗，能够实现对输入信号的放大和频率的选择性放大；而并联谐振电路在谐振频率下有较小的阻抗，能够实现对输入信号的衰减和频率的选择性衰减。

4.3 应用特点由于其不同的谐振频率特性和阻抗特性，串联谐振电路和并联谐振电路在应用特点上也有所不同。

串联谐振电路常用于在特定频率下对输入信号进行放大和选择性放大的应用，如滤波器、频率选择性放大等；而并联谐振电路常用于在特定频率下对输入信号进行衰减和选择性衰减的应用，如滤波器、频率选择性衰减等。

串联谐振和并联谐振的特征

串联谐振和并联谐振的特征
振动中的串联谐振和并联谐振是振动学中的一个重要组成部分，具有不同的特征。

串联谐振是指将两个或多个振动系统串联起来的过程，形成一个新的协同振动系统，新系统的振动特性与原系统的振动特性不同。

而并联谐振是指将两个或多个振动系统并联起来的过程，形成一个新的协同振动系统，新系统的振动特性也与原系统的振动特性不同。

串联谐振的特征是，由于原振动系统之间的相互关系，新的振动系统的驱动力增大，其振幅增大，频率可能会降低，或者不变。

当振动力线性独立存在时，新的系统的振动特性和原系统的振动特性一样，但是振幅却有可能会增大或减小。

并联谐振的特征是，由于原振动系统之间的相互关系，新的振动系统的驱动力减小，其振幅减小，频率可能会升高，或者不变。

当振动力线性独立存在时，新的系统的振动特性和原系统的振动特性一样，但是振幅却有可能会增大或减小。

串联谐振和并联谐振都是有用的，它们可以改变振动系统的特性，以匹配特定应用要求，提供更好的性能。

例如，在悬臂梁系统中，可以通过串联谐振技术来改变梁的振动特性，使得振动力变得更强，更稳定；在某些情况下，可以通过并联谐振技术来改变振动特性，以减弱振动力，减少振动的影响。

总之，不同的振动系统可以通过串联谐振和并联谐振技术来调整并优化它们的振动特性，以适应不同的应用要求，从而提高系统的性能。

串联谐振电路和并联谐振电路的特性

串联谐振电路和并联谐振电路的特性一..并;联谐振电路:当外来频率加于一并联谐振电路时,它有以下特性:1.当外加频率等于其谐振频率时其电路阻抗呈纯电阻性,且有最大值,它这个特性在实际应用中叫做选频电路.2.当外加频率高于其谐振频率时,电路阻抗呈容性,相当于一个电容.3.当外加频率低于其谐振频率时,这时电路呈感性,相当于一个电感线圈.所以当串联或并联谐振电路不是调节在信号频率点时,信号通过它将会产生相移.(即相位失真)二.串联谐振电路:当外来频率加于一串联谐振电路时,它有以下特性:1.当外加频率等于其谐振频率时其电路阻抗呈纯电阻性,且有最少值,它这个特性在实际应用中叫做陷波器.2.当外加频率高于其谐振频率时,电路阻抗呈感性,相当于一个电感线圈.3.当外加频率低于其谐振频率时,这时电路呈容性,相当于一个电容.并联谐振与串联谐振2010-03-03 15:49:30| 分类：电子电路| 标签：|字号大中小订阅1、对于理想的L、C元件，串联谐振发生时，L、C元件上的电压大小相等、方向相反，总电压等于0（谐振阻抗为零）。

而并联谐振发生时，L、C元件中的电流大小相等、方向相反，总电流等于0（谐振阻抗为无穷大）。

故有如题的称呼。

2、无论是串联还是并联谐振，在谐振发生时，L、C之间都实现了完全的能量交换。

即释放的磁能完全转换成电场能储存进电容；而在另一时刻电容放电，又转换成磁能由电感储存。

3、在串联谐振电路中，由于串联——L、C流过同一个电流，因此能量的交换以电压极性的变化进行；在并联电路中，L、C两端是同一个电压，故能量的转换表现为两个元件电流相位相反。

4、谐振时电感和电容还是两个元件，否则不能进行能量交换；但从等效阻抗的角度，是变成了一个元件：数值为零或无穷大的电阻。

5、串联谐振是电流谐振，一般起电流放大作用。

如老式收音机通过串联谐振将微弱电流信号放大。

并联谐振是起电压放大作作。

串联谐振和并联谐振是怎么回事？怎么计算(图文介绍)

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中最常见的一次电气设备。

根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。

由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。

是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

适用于60KV、220KV，500KVGIS交流耐压试验。

适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；。

串联谐振和并联谐振有什么区别

串联谐振和并联谐振有什么区别
串联谐振和并联谐振由什么区别？从字面上分析两者便不同，都是谐振现象，只是并联、串联之分。

简而言之，在电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象，叫做串联谐振。

谐振电压与原电压叠加，是并联谐振。

具体区别有以下几点：
1.逆变器供电不同。

串联谐振逆变器是恒压源供电，并联谐振则是恒流源供电。

2.逆变器的工作频率要求不同。

串联谐振逆变器的工作频率必须低于负载电路的固有振荡频率，而并联谐振逆变器的工作频率必须高于负载电路的固有振荡频率。

3.功率调节方式不一样。

并联谐振逆变器的功率调节方式只有改变直流电源电压Ud 一种，而串联谐振则多一种改变晶闸管的触发频率的方式。

4.逆变器在换流时，晶闸管关断时间和方式不同。

串联谐振逆变器在换流时，晶闸管是自然关断的，关断时间短。

而并联谐振逆变器在换流时，晶闸管是被强迫关断的，关断时间长。

5.串联谐振逆变器可以自激工作，也可以他激工作。

而并联谐振逆变器一般只能工作在自激状态。

6.逆变器启动难易程度不一样。

串联谐振逆变器起动容易，适用于频繁起动工作的场合；而并联谐振逆变器需附加起动电路，起动较为困难。

串联谐振变换器和并联谐振变换器

串联谐振变换器和并联谐振变换器好嘞，今天咱们就聊聊串联谐振变换器和并联谐振变换器。

听起来是不是挺高大上的？听起来复杂，实际也就是个简单的电气玩意儿。

想象一下，你在参加一个聚会，现场音乐嘈杂，结果你却被一首歌吸引住了，浑身心都跟着那旋律起伏。

这种现象就跟谐振器的工作原理类似，好的谐振器能把特定频率的信号“放大”，让你听得特别清晰。

而串联和并联的区别呢，就像不同的聚会风格，有些是个别聊天，有些是大家一起热闹。

先说说串联谐振变换器。

想象一下，几个人排成一排，听到一个有趣的笑话，每个人都跟着这个笑话笑，笑声连成一片。

这个时候，笑声就是电流，笑的频率就是电压。

串联的好处在于，当一个部分被激活，整个队伍都跟着一起动。

哎呀，真是“众人拾柴火焰高”，同样的道理，串联谐振变换器能将输入信号的频率增强，使输出信号更加稳定。

但这可不是说简单的连接哦，它们可得有个特定的频率，才能“玩”得开心。

再说并联谐振变换器。

想象一下，一个大圆桌，大家围坐着，各自聊着自己的话题。

每个人的声音虽小，却可以在合适的时机瞬间形成一股强大的力量。

并联谐振变换器就是这样的一个大家庭。

每个部分都独立工作，但又能够在合适的频率下集体合作。

它的强大之处在于，如果其中一个部分出了问题，其他部分还能继续保持运转。

就像聚会上，大家各自交流，没有人会因为某个人的冷场而停下来。

相对来说，它的稳定性更高，可以容忍一定的“骚动”。

说到这里，可能有人会问，为什么要分成串联和并联呢？每种方式都有自己的适用场景，就像人生中，有人喜欢热闹，有人更享受安静。

串联谐振变换器适合需要高增益和频率选择的场合，比如一些高频信号的放大。

而并联谐振变换器则更适合需要高效率和低损耗的场合，比如电源管理，保证系统稳定运行。

使用这些变换器的时候，也得注意“对症下药”。

每种场合都有它的“黄金法则”，可不能随便换。

就像喝酒，开车不喝，喝酒不开。

否则，事儿可就大了。

实际上，理解这些原理并不难，关键在于多做实验，多动手操作。

串联谐振和并联谐振区别

串联谐振和并联谐振区别华意电力是一家专业研发生产串联谐振的厂家，公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。

（一）串联谐振和并联谐振区别一1、串联逆变器的工作频率必须低于负载电路的固有振荡频率，即应确保有合适的t时间，否则会因逆变器上、下桥臂直通而导致换流的失败。

并联逆变器的工作频率必须略高于负载电路的固有振荡频率，以确保有合适的反压时间t，否则会导致晶闸管间换流失败；但若高得太多，则在换流时晶闸管承受的反向电压会太高，这是不允许的。

2、串联逆变器的功率调节方式有二：改变直流电源电压Ud或改变晶闸管的触发频率，即改变负载功率因数cosφ。

并联逆变器的功率调节方式，一般只能是改变直流电源电压Ud。

改变cosφ虽然也能使逆变输出电压升高和功率增大，但所允许调节范围小。

3、串联逆变器在换流时，晶闸管是自然关断的，关断前其电流已逐渐减小到零，因而关断时间短，损耗小。

在换流时，关断的晶闸管受反压的时间(t+tγ)较长。

（二）串联谐振和并联谐振区别一1、串联逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

并联逆变器的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振电容器上电压过零以前进行，负载电流也总是越前于电压一φ角。

这就是说，两者都是工作在容性负载状态。

2、串联逆变器是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。

即应有一段时间(t)使所有晶闸管（其它电力电子器件）都处于关断状态。

此时的杂散电感，即从直流端到器件的引线电感上产生的感生电势，可能使器件损坏，因而需要选择合适的器件的浪涌电压吸收电路。

此外，在晶闸管关断期间，为确保负载电流连续，使晶闸管免受换流电容器上高电压的影响，必须在晶闸管两端反并联快速二极管。

并联逆变器是恒流源供电，为避免滤波电抗Ld上产生大的感生电势，电流必须连续。

串联谐振和并联谐振

电路中，所接受的电磁信号频率与电路本身的固有频率相同，从而电路产生的振荡电流达到最大，即电学中的共振现象！谐振，E文叫Resonance，就是在电路中，Z=R+j（Xl-Xc），当XL==Xc 了，Z呈现纯电阻性，我们就认为发生了谐振。

串联谐振产生过电压，并联谐振产生大电流。

谐振分串联谐振和并联谐振。

1.串联谐振正弦电压加在理想的（无寄生电阻）电感和电容串联电路上，当正弦频率为某一值时，容抗与感抗相待，电路的阻抗为零，电路电流达无穷大，此电路称为串联谐振；若纯电感L、纯电容C和纯电阻R串连，所加交流电压U（有效值）的圆频率为w。

则电路的复阻抗为：（3.1）复阻抗的模:(3.2)复阻抗的幅角:(3.3)即该电路电流滞后于总电压的位相差。

回路中的电流I（有效值）为：（3.4）上面三式中Z、φ、I均为频率f (或圆频率ω，ω=2πf )的函数。

当时，知φ=0，表明电路中电流I和电压U同位相，整个电路呈现纯电阻性，这就是串联谐振现象。

此时电路总阻抗的模Z=R为最小，如U不随f变化，电流I=U/R则达到极大值。

易知，只要调节f、L、C中的任意一个量，电路都能达到谐振。

2.并联谐振如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳为零，电感、电容元件上电压为无穷大，此电路称为并联谐振。

若纯电感L与纯电阻R串连再和纯电容C串连，该电路复阻抗的模为：（3.5）幅角为:（3.6）式中Z、φ均随电源频率f变化。

改变频率f，当ωL-ωC(R L2+ω2L2)=0时，φ=0，表明电路总电压和总电流同位相，电路总阻抗呈现纯电阻性，这就是并联谐振现象。

谐振频率可由谐振条件ωL-ωC(R L2+ω2L2)=0求出：（3.7）2，则上式近似为：一般情况下L/C>>RL（3.8）式中ω0、f0为串联谐振时的圆频率和频率。

可见在满足上述条件下，串并联电路的谐振频率是相同的。

由（3.5）式可知并联谐振时，Z近似为极大值。

并联谐振和串联谐振

并联谐振和串联谐振一、概述谐振电路是一种能够在特定频率下实现高效能量传输的电路。

谐振电路分为并联谐振和串联谐振两类，它们的共同点是在特定频率下具有较大的阻抗，从而实现了高效能量传输。

本文将详细介绍并联谐振和串联谐振的原理、特点、应用等方面。

二、并联谐振1. 原理并联谐振电路由一个电感L和一个电容C组成，如图1所示。

当交流信号通过该电路时，如果信号频率与电感和电容的共振频率相同，则会在该频率下形成高阻抗状态，从而实现了高效能量传输。

2. 特点（1）具有较大的输入阻抗，在输入端不会对信号源造成负载影响；（2）输出端阻抗小，适合驱动低阻抗负载；（3）对于变化较小的负载变化具有一定的稳定性。

3. 应用（1）用于滤波器设计中，可以实现对某一特定频率进行滤波；（2）用于无线通信系统中，可以实现对信号进行选择性放大；（3）用于音频放大器中，可以实现对特定频率的信号进行放大。

三、串联谐振1. 原理串联谐振电路由一个电感L和一个电容C组成，如图2所示。

当交流信号通过该电路时，如果信号频率与电感和电容的共振频率相同，则会在该频率下形成低阻抗状态，从而实现了高效能量传输。

2. 特点（1）具有较小的输入阻抗，在输入端会对信号源造成一定的负载影响；（2）输出端阻抗大，适合驱动高阻抗负载；（3）对于变化较小的输入信号变化具有一定的稳定性。

3. 应用（1）用于无线通信系统中，可以实现对信号进行选择性滤波；（2）用于音频放大器中，可以实现对特定频率的信号进行放大；（3）用于LC振荡器中，可以实现产生稳定的正弦波输出。

四、总结并联谐振和串联谐振是两种常见的谐振电路，在特定应用场景下具有各自独特的优势。

并联谐振适合驱动低阻抗负载，具有较大的输入阻抗和对负载变化的稳定性；串联谐振适合驱动高阻抗负载，具有较小的输入阻抗和对输入信号变化的稳定性。

在实际应用中，需要根据具体情况选择合适的谐振电路。

串联谐振和并联谐振

串联谐振和并联谐振首先讲一下什么是谐振，在含有电阻、电感和电容的交流电路中，电路两端电压与其电流一般是不同相的，若调节电路参数或电源频率使电流与电源电压同相，电路呈电阻性，称这时电路的工作状态为谐振。

谐振又分为串联谐振和并联谐振，在串联电路中发生的谐振即为串联谐振，在并联电路中发生的谐振即为并联谐振，谐振现象是正玄交流电路的一种特定现象，它在电子和通讯工程中得到广泛的应用，但是在电力系统中，发生谐振有可能破坏系统的正常工作。

接下来我们再来分别介绍一下串联谐振和并联谐振的特电路特点。

串联谐振的电路特点1.总阻抗值最小；2.电源电压一定时，电流最大；3. 电路呈电阻性，电容或电感上的电压可能高于电源电压。

并联谐振电路的特点1.电压一定时，谐振时电流最小；2.总阻抗最大；3.电路呈电阻性，支路电流可能会大于总电流。

串联谐振与并联谐振的区别1. 从负载谐振方式划分，可以为并联谐振和串联谐振两大类型，下面列出串联谐振和并联谐振的主要技术特点及其比较：串联谐振和并联谐振的差别，源于它们所用的振荡电路不同，前者是用L、R和C串联，后者是L、R和C并联。

（1）串联谐振的负载电路对电源呈现低阻抗，要求由电压源供电。

因此，经整流和滤波的直流电源末端，必须并接大的滤波电容器。

当逆变失败时，浪涌电流大，保护困难。

并联谐振的负载电路对电源呈现高阻抗，要求由电流源供电，需在直流电源末端串接大电抗器。

但在逆变失败时，由于电流受大电抗限制，冲击不大，较易保护。

串联谐振和并联谐振区别2（2）串联谐振的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

并联谐振的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振电容器上电压过零以前进行，负载电流也总是越前于电压一φ角。

这就是说，两者都是工作在容性负载状态。

（3）串联谐振是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。

串联谐振与并联谐振

电路中，所接受的电磁信号频率与电路本身的固有频率相同，从而电路产生的振荡电流达到最大，即电学中的共振现象！谐振，E文叫Resonance，就是在电路中，Z=R+j（Xl-Xc），当XL==Xc 了，Z呈现纯电阻性，我们就认为发生了谐振。

串联谐振产生过电压，并联谐振产生大电流。

谐振分串联谐振和并联谐振。

1.串联谐振正弦电压加在理想的（无寄生电阻）电感和电容串联电路上，当正弦频率为某一值时，容抗与感抗相待，电路的阻抗为零，电路电流达无穷大，此电路称为串联谐振；若纯电感L、纯电容C和纯电阻R串连，所加交流电压U（有效值）的圆频率为w。

则电路的复阻抗为：（3.1）复阻抗的模:(3.2)复阻抗的幅角:(3.3)即该电路电流滞后于总电压的位相差。

回路中的电流I（有效值）为：（3.4）上面三式中Z、φ、I均为频率f (或圆频率ω，ω=2πf )的函数。

当时，知φ=0，表明电路中电流I和电压U同位相，整个电路呈现纯电阻性，这就是串联谐振现象。

此时电路总阻抗的模Z=R为最小，如U不随f变化，电流I=U/R则达到极大值。

易知，只要调节f、L、C中的任意一个量，电路都能达到谐振。

2.并联谐振如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳为零，电感、电容元件上电压为无穷大，此电路称为并联谐振。

若纯电感L与纯电阻R串连再和纯电容C串连，该电路复阻抗的模为：（3.5）幅角为:（3.6）式中Z、φ均随电源频率f变化。

改变频率f，当ωL-ωC(R L2+ω2L2)=0时，φ=0，表明电路总电压和总电流同位相，电路总阻抗呈现纯电阻性，这就是并联谐振现象。

谐振频率可由谐振条件ωL-ωC(R L2+ω2L2)=0求出：（3.7）一般情况下L/C>>R L2，则上式近似为：（3.8）式中ω0、f0为串联谐振时的圆频率和频率。

可见在满足上述条件下，串并联电路的谐振频率是相同的。

由（3.5）式可知并联谐振时，Z近似为极大值。

中频炉串联谐振与并联谐振的比较

中频炉串联谐振与并联谐振的比较目前行业内，从控制系统上主要存在两种结构：串联谐振，并联谐振。

以下就从几个方面分别进行阐述：1、原理并联谐振：谐振电压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。

串联谐振：串联谐振装置就用运用串联谐振原理设计的最新型交流耐压试验设备。

一套串联谐振耐压试验设备，可兼顾电力变压器、交联电缆、开关柜、电动机、发电机、GIS和SF6开关、母线、套管、CT、PT等试品的交流耐压试验，是全能型的交流耐压设备。

串联谐振也较电压谐振。

2、使用并联谐振俗称一拖一，就是一台中频电源对一台中频炉进行供电。

此种用法是大众的使用方法，在设备使用过程中炉衬寿命存在周期，因此厂家在推荐用户购买时多备用一个炉体。

但是，并联谐振在工作时容易产生高次谐波：5，7，11，17次，对电网产生污染；另外功率因数也偏低，最好效果能达到0.88，达不到国家电网关于无用功的标准0.9.因此很多用户提出，并联谐振设备是电老虎。

而串联谐振是针对并联谐振出现的种种问题而诞生的，在任意功率下功率因数都能达到0.95，而且5，7次谐波可以消除。

但是一拖二串联谐振设备价格昂贵，技术属于摸索阶段，调试周期长。

IGBT更是如此，国产IGBT性能不好用，国外的IGBT价格昂贵。

3、与并联谐振共存的中频炉消谐无功补偿装置并联谐振的问题确实存在，但是经过我们的研究。

消谐无功补偿装置诞生了。

他主要针对：功率因数、高次谐波而产生的。

为此，电力系统和谐波源用户都有责任和必要的对谐波装置加大限制和治理，以保证电力系统和用户的安全可靠运行，提高整个电网运行的经济效益。

从一般中频电源工作原理可知，它是通过三相桥式整流装置再进行脉冲调频来进行变频的，它的正常运行必然产生较大的谐波电流，且功率因数也达不到0.90的要求。

串联谐振和并联谐振的10大区别

谐振是在由电容器和电感器组成的电路中发生的现象。

当电路的电容性阻抗等于电感性阻抗时，就会发生谐振。

根据电容器，电感器和电阻器的布置，实现谐振的条件在不同类型的电路之间变化。

串联谐振（也叫变频谐振）是指在电容器和电感器串联连接的电路中发生的谐振，而并联谐振是指在电容器和电感器并联连接的电路中发生的谐振。

的主要区别串联谐振与并联谐振之间的关系是，当元件的排列产生最小阻抗时发生串联谐振，而当元件的排列产生最大阻抗时发生并联谐振。

谐振是在由电容器和电感器组成的电路中发生的现象。

当电路的电容性阻抗等于电感性阻抗时，就会发生谐振。

根据电容器，电感器和电阻器的布置，实现谐振的条件在不同类型的电路之间变化。

串联谐振：1.串联谐振的介绍串联谐振（也叫变频谐振）是指在电容器和电感器串联连接的电路中发生的谐振。

在回路频率时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。

Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。

先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。

由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

采用变频串联谐振的方法进行耐压试验，用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压。

2.串联谐振的计算公式串联谐振时电路的阻抗虚部等于0，Z=R+jX，X=0，Z=R所以I=U/Z=U/R。

a、谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

b、电路欲产生谐振，必须具备有电感器L及电容器C两组件。

c、谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以fr 表示之。

d、串联谐振电路之条件如下：I2XL=I2XC也就是XL=XC时，为R-L-C串联电路产生谐振之条件。

e、无论是串联还是并联谐振，在谐振发生时，L、C之间都实现了完全的能量交换。

并联谐振和串联谐振的区别

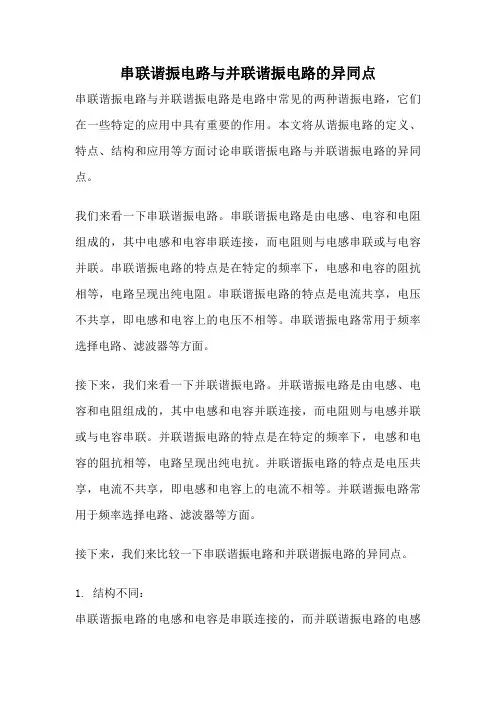

并联谐振和串联谐振的区别
并联谐振是⼀种完全的补偿，电源⽆需提供⽆功功率，只提供电阻所需要的有功功率。

谐振时，电路的总电流最⼩，⽽⽀路的电流往往⼤于电路的总电流，因此，并联谐振也称为电流谐振。

串联谐振是⼀种电路性质。

同时也是串联谐振试验装置。

串联谐振产品优点
1.所需电源容量⼤⼤减⼩。

系列串联谐振试验装置是利⽤谐振电抗器和被试品电容产⽣谐振，从⽽得到所需⾼电压和⼤电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。

2.设备的重量和体积⼤⼤减⼩。

串联谐振电源中，不但省去了笨重的⼤功率调压装置和普通的⼤功率⼯频试验变压器，⽽且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积⼤⼤减⼩，⼀般为普通试验装置的1/5～1/10。

3.改善输出电压波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防⽌了谐波峰值引起的对被试品的误击穿。

4.防⽌⼤的短路电流烧伤故障点。

在谐振状态，当被试品的绝缘弱点被击穿时，电路⽴即脱谐（电容量变化，不满⾜谐振条件），回路电流迅速下降为正常试验电流的1/Q。

⽽采⽤并联谐振或者传统试验变压器的⽅式进⾏交流耐压试验时，击穿电流⽴即上升⼏⼗倍，两者相⽐，短路电流与击穿电流相差数百倍。

所以，串联谐振能有效地找到绝缘弱点，⼜不存在⼤的短路电流烧伤故障点的忧患。

5.不会出现任何恢复过电压。

被试品发⽣击穿闪络时，因失去谐振条件，⾼电压也⽴即消失，电弧⽴刻熄灭，装置的保护回路动作，切断输出。
