12发动机的装配调整与磨合
发动机大修磨合、调试和总成检测
7
发动机大修磨合、调试和总成检测
考考你
为什么大修发动机后要进行磨合？
任务评测
序号 1
2
预热发动机达到正常工 作温度；拆下所有的火 花塞和点火线圈的高压
线10分
考核内容
工具的正确使用
气缸压缩压力测 量
气缸压缩压力测量考核表
配分 10
评分标准 工具的正确使用10
分
80
卸开冷启动阀和预有的 喷射器插头；把压力表 拧入第1缸火花塞孔内
20分
启动发动机2～3次，读 出压力表的读数，取最
高值15分
对发动机的各个气缸重 复以上操作，各气缸的 压缩压力应不低于标准
值的80% 15分
放出汽油箱沉积的水垢、 放出汽油滤清器的水和
沉积物20分
考核记录
扣分
得分
8
项目小结
1)日常维护是指每天出车前、运行中和收车后驾驶员所要做的维护项目，也是执行其 他多种维护作业的基础。日常维护是驾驶员必须完成的日常性工作。
任务实施 1．故障现象
发动机大修后上部异响。
2．故障原因
凸轮轴润滑不良。
3．故障排除
磨合、调试和总成检测。 (1)发动机预润滑 (2)初期启动的检查 (3)凸轮轴的磨合 (4)活塞环的磨合 (5)检查气缸压缩压力 (6)检查发动机的使用性能 (7)发动机的最后调整
5
发动机大修磨合、调试和总成检测
经验传授
2)一级维护作业中心内容除日常维护作业外，以清洁、润滑、紧固、补给等为主，并 检查有关制动、操纵等安全部件。
3)二级维护的作业中心内容除一级维护作业外，以检查、调整为主；检查调整发电机 及电气设备得工作状况；清洗油底壳和滤清器；检查制动机构、检查离合器的工作状况及 其他总成，视需要进行调整，并拆检轮胎，进行轮胎换位。
发动机装配与磨合
发动机装配与磨合发动机装配与磨合9.1 发动机的装配与调试一．发动机装配注意事项1．装配前，所有零部件和总成均应经过检验或试验，确保质量。
所有零部件、总成、润滑油路以及工具、工作台等应彻底清洗，并用压缩空气吹干。
2．检查全部螺栓螺母，不符合要求的应更换；气缸垫、衬垫、开口销、锁片、锁紧铁丝、垫圈等在大修时应全部更换。
3．不可互换的零部件，如各缸活塞连杆组、轴承盖、气门等，应按相应位置和方向装配，不得装错。
4．校验各配合件如气缸活塞、轴瓦轴颈、曲轴轴向、气门的配合应符合技术要求。
5．校验有关部件间如配气相位、供油提前角、点火时刻、飞轮、平衡块等的装配、平衡、工作协调、正时、关系正确。
6．发动机上重要螺栓螺母，如缸盖螺母、连杆螺栓、飞轮螺栓等，必须按规定扭矩依次拧紧。
必要时，还应加以锁定。
7．各相对运动的配合表面，装配时应涂上清洁的润滑油。
8．保证各密封部位的严密性，无漏油、漏水、漏气现象。
注意：桑塔纳（1.8L）、捷达等轿车发动机上是采用塑性变形扭力螺栓，图9-1。
拧紧时有特殊要求：先将螺栓以30Nm 的扭力拧紧，然后再将螺栓相对于扭紧后的位置再扭转1/4圈(90)，图9-2。
（别克轿车20Nm+75）。
二．装配工艺与调整装配顺序随结构不同有所变化，但基本工艺过程大同小异。
（一）气缸套的安装1．气缸套试配湿式气缸套未装阻水圈装入机体内应能用手转动，但不得有明显松旷；其上端面应高出机体平面一定距离。
高出量不足时，可在安装孔的台肩上加铜或铝垫。
多缸发动机，各气缸套高出量应一致。
2．装阻水圈阻水圈应平整地装入气缸套或气缸体相应的槽内，不得扭曲或损伤。
3．安装气缸套用压床或其它专用工具压装气缸套时，用力应缓慢均匀，防止阻水圈或气缸套变形。
气缸套压入后，应进行检查圆度、圆柱度及水压试验，若有异常应查明原因，重新安装。
安装干式气缸套，应注意气缸套与安装孔的清洁，配合面不应涂机油，以免影响散热。
（二）安装曲轴与飞轮1．安装曲轴（1）清洗并用压缩空气吹通机体与曲轴油道；注意各轴瓦、止推片、曲轴后油封、轴承盖、螺栓、锁片等零件应对号入座，不得错乱；止推片带贮油槽的一面朝向曲柄臂。
N12装配工艺
B12水泵进水口N12水泵进水口水泵进水口水泵进水口曲轴叶柄凹坑浅凹坑深水泵安装面水泵安装面锁夹槽1-5、将曲轴止推片涂抹机油后安装到第三道主轴颈两侧注意止推片油槽朝向曲柄1-6、使用塞尺测量曲轴止推间隙，如间隙超出标准范围，通过更换止推片调整至规定范围曲轴止推间隙0.10-0.25mm1-7、使用机油枪在每道主轴颈上喷涂机油1-8、将主轴瓦盖按照箭头及数字标识安装到缸体上1-9、使用小锤轻击每道主轴瓦盖，直至瓦盖与缸体完全贴合1-10、使用气动工具分两次按照规定顺序将主轴瓦盖螺栓紧至规定力矩每个步骤拧紧力矩：第一次拧紧力矩12-20N.m 第二次拧紧力矩30-40N.m1-11、使用定扭扳手分两次按照规定顺序将主轴瓦盖螺栓紧至规定力矩，拧紧完毕后需用手旋转曲轴检查是否有卡滞现象每个步骤拧紧力矩：第一次拧紧力矩45-55N.m 第二次拧紧力矩60-70N.m1-12、使用工装将连杆螺栓拧松1-13、将清洗过后的活塞、连杆、活塞销、活塞销卡簧组装在一起，确保活塞销卡簧完全装入卡簧槽注意活塞与连杆的向前标记方向一致，朝向发动机前侧机前侧装活塞时注意手感，如有卡滞必须将活塞取出重新装入1-19、将一、四缸连杆瓦盖分别装到相应连杆上（瓦盖与连杆标记对应），并将连杆螺栓拧上（用手拧紧即可）连杆向前标记朝向发动机前侧1-20、使用气动扳手将一、四缸连杆螺栓预紧至规定力矩预拧紧力矩：10-18N.m1-21、使用定扭扳手将连杆螺栓分两次紧至规定力矩并在固定位置画漆标每个步骤力矩：第一步22-30N.m 第二步35-40N.m1-22、将曲轴旋至二、三缸下止点位置，重复上述工艺将二、三缸活塞装入气缸并将连杆螺栓拧至规定力矩1-23、将工装螺栓拧入曲轴小端螺栓孔，用工具旋转曲轴检查是否有卡滞现象1-24、将曲后油封架定位销装到油封架销孔内，并将密封纸垫装到油封架上1-25、将曲后油封架使用螺栓固定在安装位置并将螺栓用手拧入数扣1-26.、使用气动工具将后油封架固定螺栓紧至规定力矩并在固定位置画漆标后油封架固定螺栓力矩：8-12N.m2、缸盖部分本机缸盖采用双顶置凸轮轴（DOHC)、16V技术，气门间隙采用机械气门挺柱调整，缸盖装配的关键部位是气门的调整。
发动机装配与磨合-汽车维修工考证
3.7 发动机装配与磨合
8. 安装发动机支架与进排气歧管等相关零部件. (1)安装发动机左、右支架，固定螺栓拧紧力矩为 40N·m。 安装发动机转速传感器、 爆震传感器、发动机出水管和冷却系小循环外水管。 安装机油标尺下套管、火花塞。 (2)将点火线圈组件安装到进气歧管上。 摆放进气歧管垫，安装进气歧管及支架，从 中间向两侧，上下对称拧紧进气歧管固定螺母，拧紧力矩为 20N·m。 用高压分火线连接 点火线圈与火花塞，要连接到位。 安装进气温度传感器、喷油器、燃油分配管及燃油压 力调节器。 (3)安装节气门体、节气门到燃油分配管的燃油压力真空管。 安装发动机出水管与出 水管座的连接软管，将软管的另一端插入出水管座，将发动机出水管座安装到气缸盖后 端出水口处。 安装出水管座上的水温传感器和温度传感器。 安装节气门座进、出水软管。 (4)摆放排气歧管垫，安装排气歧管，从中间向两侧、上下对称拧紧固定螺母。 安装 隔热板。 安装飞轮壳，在飞轮壳与气缸体之间有气缸体飞轮壳中间支架，固定螺栓拧紧 力矩为45 N·m。 安装起动机，固定螺栓拧紧力矩为 65N·m。 安装发动机到膨胀水壶的回 水软管。 9. 安装发电机等相关附件. (1)安装曲轴传动皮带惰轮，首先将惰轮的皮带轮安装到惰轮上，再将惰轮安装到发 电机支架上，固定螺栓拧紧力矩为 45N·m。 安装动力转向泵，固定螺栓的拧紧力矩为 25N·m。 (2)安装发电机，下固定螺栓拧紧力矩为 45N·m，上固定螺栓拧紧力矩为 25N·m。 安 装传动皮带张紧轮，固定螺栓拧紧力矩为 25N·m。
3.7 发动机装配与磨合
与气缸体底平面处于同一平面内。 后密封法兰螺栓拧紧力矩为 16N·m。 (7)安装飞轮。 检查气缸体后端面无零部件漏装现象后，将装有起动齿圈的飞轮安装
在曲轴后端，分 3 次对称拧紧紧固螺栓，螺栓的最终拧紧力矩为 60N·m，再拧紧 90°。 2. 活塞连杆组的装配 (1)根据活塞上的标记，将它们按缸号依次分组摆放整齐。 (2)逐缸检查活塞配缸间隙。 AJR 发动机的活塞与气缸的间隙在室温 15 ~ 25℃ 时为0.
发动机的装配调整与磨合

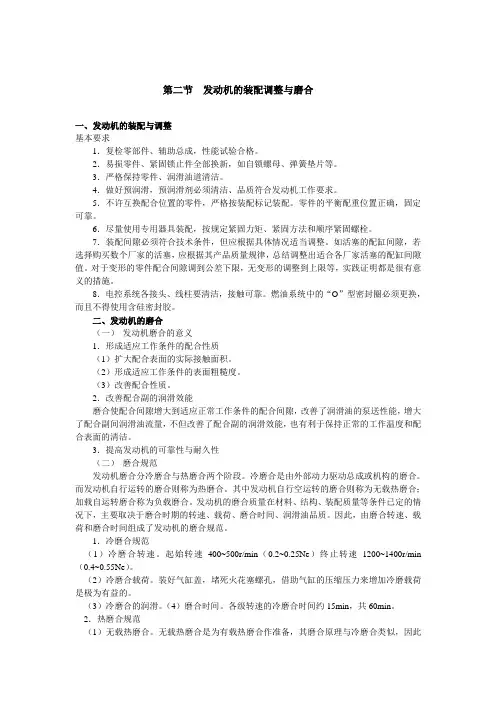

第二节发动机的装配调整与磨合一、发动机的装配与调整基本要求1．复检零部件、辅助总成，性能试验合格。
