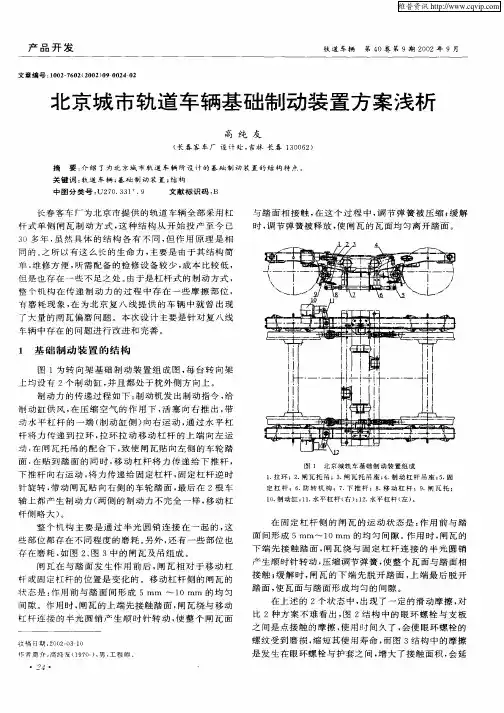

轨道车辆制动装置
地铁动车组-制动装置
（二）动力制动：
动力制动在制动时，是将牵引电动机变成发电机使用， 并通过发电机将电动车辆的动能转化为电能。根据对这些 电能的处理方式不同，动力制动可分为电阻制动和再生制 动两种。
1、电阻制动：将发电机发出的电能加于电阻上，使电阻发 热，即电能转变为热能。电阻上的热能依靠强迫通风而散 发于空气中。电阻制动一般能提供较稳定的制动力，但车 辆底架下需要安装体积较大的制动电阻箱。
广州地铁车辆的基本制动系统微机控制的单管 式空气摩擦制动系统，常用制动下，它采用弹簧制动 器两种)。
为了实现能满负荷工作，并且具有故障保护的 功能，该系统具有独立的紧急制动系统，它是 通过“失电－施加”的原则(紧急模式)来实现 故障保护的。
▪ 目前广州地铁车辆计划修主要包括日检 修，双周检，半年检，年检，架修，大 修等修程；对计划性维修根据维修深度 不同主要分为三大类： a 定修，即年检及其以下的修程，该类 维修以检查和维护保养为主，直接面向 于运营供车需要。 b 架，大修，该类维修以维修为主，主 要恢复尺寸，功能等为主。 c 各类部件的维修，该类维修主要对各 种维修换下的部件进行维修。
▪ 故障维修可以是彻底维修，也可以是临 时性的维修，设备在临时维修之后仍然 可以投入运营，并等待彻底维修。
▪ 在这些不同的维修程序结束之后，就应 该认为设备恢复可使用状态，可以投入 正常的运营。
▪ 在故障维修中目前通过换件快速处理故 障。这种维修一般是在各线车辆段或停 车场进行。
复习题
1、制动系统分哪两大类？ 2、城市轨道交通车辆常用的摩擦制动方式主要
▪ 2 状态修：在对设备进行检测的基础上， 一旦某一参数超过了事先确定的限定警 戒值，则需要介入维修，根据参数的变 化趋势情况对设备进行检修，同样也是 在对设备进行检测的基础上。
轨道作业车制动系统原理
轨道作业车制动系统原理全文共四篇示例，供读者参考第一篇示例：轨道作业车是铁路上的重要施工和维护工具，它承载着修建、维护、清理轨道等任务。
轨道作业车在运行过程中，制动系统是至关重要的安全保障。
制动系统的性能直接影响到轨道作业车的运行稳定性和安全性。
本文将深入探讨轨道作业车制动系统的原理。
一、制动系统的作用轨道作业车的制动系统是为了实现对车辆速度的控制和停车，确保车辆在施工和维护作业过程中的安全。
制动系统通过作用在车轮上的制动装置，减缓车辆速度并最终实现停车。
在紧急情况下，制动系统能够快速有效地将车辆停下，保障乘员和周围环境的安全。
二、制动系统的组成部分1. 制动装置：制动装置是轨道作业车制动系统的核心部件，它通过对车轮施加制动力来使车辆减速并停车。
常见的制动装置有空气制动、液压制动等。
2. 制动控制系统：制动控制系统是制动系统的“大脑”，它根据司机的操作指令或系统自动判定，控制制动装置的施加力度和时机，实现车辆的减速和停车。
3. 制动传动系统：制动传动系统将控制系统产生的制动力传递给制动装置，使制动装置施加合适的制动力。
传统的制动传动系统采用机械传动方式，现代的轨道作业车制动系统多采用电子控制技术。
4. 制动辅助系统：制动辅助系统包括制动液压系统、制动空气系统等，为制动系统提供必要的能源和辅助功能，确保制动系统正常运行。
1. 空气制动系统原理：空气制动系统是轨道作业车常用的制动方式之一。
空气制动系统通过气压传动实现对制动装置的控制。
当司机踩下制动踏板时，空气压缩机将空气供给到制动缸，使制动装置施加在车轮上，从而减速车辆。
3. 制动力分配原理：轨道作业车制动系统需要根据载重情况、速度、路况等因素来分配制动力。
通常情况下，前轮应施加更大的制动力，以实现车辆稳定减速和停车。
四、轨道作业车制动系统的优化与发展随着铁路技术的不断进步和发展，轨道作业车制动系统也在不断优化和改进。
未来的轨道作业车制动系统将更加智能化和自动化。
轨道内部刹车结构
轨道内部刹车结构
轨道内部的刹车结构主要由紧急制动安全环路线、制动控制装置和制动执行机构组成。
紧急制动安全环路线是一种控制电路，用于监控列车的紧急制动状态。
当紧急制动安全环路线的某一处瞬间失电时，列车会产生紧急制动指令。
制动控制装置是制动指令的执行和控制机构，由电气控制部分和气动控制部分组成。
在气动控制部分中，有一个紧急制动电磁阀，通常处于得电状态，将中继阀的紧急制动预先控制压力口与空重车调整阀输出口的气路通道切断，并将中继阀的紧急制动预先控制压力排向外界。
制动执行机构则包括盘形制动和磁轨制动等类型。
盘形制动是在车轴上或在车轮辐板侧面装上制动盘，用制动夹钳使合成材料制成的两个闸片紧压制动盘侧面，通过摩擦产生制动力。
磁轨制动则是在转向架的两个侧架下面，在同侧的两个车轮之间，各安置一个制动用的电磁铁，制动时将它放下并利用电磁吸力紧压钢轨，通过电磁铁上的磨耗板与钢轨之间的滑动摩擦产生制动力。
在紧急情况下，列车会触发紧急制动指令，通过制动控制装置和制动执行机构的工作，使列车迅速停止运行。
轨道车辆制动设计方案
轨道车辆制动设计方案一、概述轨道车辆作为重要的公共交通工具，有着很高的安全要求。
在轨道车辆运行过程中，制动器是关键的安全保障装置之一。
本文将介绍轨道车辆制动的设计方案。
二、制动器分类轨道车辆制动器分为三种类型：手动制动器、气动制动器和电动制动器。
1.手动制动器：由于采用人工操作制动，因此手动制动器不易实现制动力的平稳控制，常用于紧急制动。
2.气动制动器：采用压缩空气为动力，适用于轨道车辆的常规制动和保持制动作用。
3.电动制动器：采用电能为动力，实现轨道车辆的惯性制动和再生制动作用，还可以作为辅助制动器。
三、气动制动器设计气动制动器的设计需要考虑以下因素：1.制动力大小：制动力大小的设计需要结合轨道车辆的使用情况和安全要求来确定。
2.制动力平稳性：制动力的平稳性对乘客的安全和行车的平稳有很大的影响，需要注意制动力的控制和平稳过渡。
3.制动器材质的选择：制动器材质的选择需要考虑它在高温、高压气体等特殊工况下的耐久性和稳定性。
4.制动器的调节和维护：通过制动器的调节和维护来保证其在长期运行中的可靠性和安全性。
四、电动制动器设计电动制动器的设计需要考虑以下因素：1.制动力大小：与气动制动器相同，制动力大小的设计需要结合轨道车辆的使用情况和安全要求来确定。
2.制动力平稳性：平稳性不仅对乘客的安全和行车的平稳有很大的影响，也对动力电子元器件的寿命和可靠性产生影响。
3.动力电子元器件的选择：选择合适的IGBT、电容、电感等元器件，设计合理的电路结构，保证电动制动器的性能。
4.制动器的调节和维护：通过制动器的调节和维护来保证其在长期运行中的可靠性和安全性。
五、总结综上所述，轨道车辆的制动器设计方案需要考虑制动力大小、制动力平稳性、材质选择、调节和维护等因素。
在选择制动器类型时，需要考虑不同类型的特性和适用情况。
在制动器的实际使用过程中，需要严格遵守相关规定，进行维护和检测，确保制动器的性能和安全。
城市轨道交通制动系统
城市轨道交通制动系统1、制动与缓解（1）制动。
制动是指人为地通过制动装置使车辆减速或阻止其加速的过程。
从能量变化角度分析，制动过程是一个能量转移的过程，即将列车运行的动能人为控制地转化成其他形式能量的过程。
而制动力则是指使车辆减速或阻止其加速的外力，制动机是产生并控制制动力的装置。
（2）缓解。
缓解是对已经施行制动的列车，解除或减弱其制动作用。
对于运动的列车而言，列车在停车后启动加速前或列车在运行途中限速制动后加速前均要解除制动作用，即施行缓解作用。
2、制动装置与制动系统（1）制动装置。
制动装置是在车辆中产生制动力，使列车减速、停车的一套机械、电气装置，一般将机械装置称为基础制动装置，而将电气控制的部分称为制动机。
制动作用的性能对保证车辆安全和正点运行具有极其重要的作用，制动装置也是提高列车运行速度和线路输送能力的重要条件之一。
（2）制动系统。
①制动系统的组成。
制动系统由动力制动系统、空气制动系统及指令和通信网络系统组成。
动力制动系统。
动力制动系统一般与牵引系统连在一起形成主电路，包括再生反馈电路和制动电阻器，将动力制动产生的电能反馈给供电接触网或消耗在制动电阻器上。
空气制动系统。
空气制动系统由供气部分、控制部分和执行部分组成。
供气部分有空气压缩机组、空气干燥器的风缸等；控制部分有电-空转换阀、紧急阀、称重阀、中继阀等；执行部分主要是指基础制动装置，主要有闸瓦制动装置、盘形制动装置等。
指令和通信网络系统。
指令和通信网络系统是传递司机指令的通道，也是制动系统内部数据传递交换及制动系统与列车控制系统进行数据通信的总线。
②制动系统的作用。
制动系统的主要作用如下：车辆在运行过程中，司机通过制动装置使列车减速、停车或停止加速。
防止车辆在长大下坡道运行时加速。
防止城轨车辆在停车线或检修线上自动溜放而实施停放作用等。
