铝基板工艺
铝基板工艺制作流程
铝基板工艺制作流程1. 材料准备：准备铝合金材料，根据要求制作成不同规格和厚度的铝基板。
2. 切割加工：根据设计要求，使用切割机、冲床等设备对铝合金材料进行切割加工，以符合产品尺寸和形状要求。
3. 表面处理：对切割后的铝基板进行表面处理，可以通过抛光、喷砂、阳极氧化等工艺，以提高表面光洁度和耐腐蚀性能。
4. 热处理：根据需要对铝基板进行热处理，以调整组织结构和提高材料性能，如强度、硬度等。
5. 印刷和标记：根据产品需求，使用丝印、喷码等工艺在铝基板表面进行印刷和标记，以实现产品信息标识和美观要求。
6. 组装和包装：根据产品设计要求，将铝基板与其他零部件进行组装，最终进行包装，以确保产品完整性和安全运输。
7. 质检和成品检验：对制作完成的铝基板进行质检和成品检验，确保产品质量符合标准要求。
8. 出厂发货：最终按照订单要求，将合格的铝基板产品进行出厂发货，以完成整个制作流程。
铝基板是一种用于电子电路板制作的重要材料，具有优良的导热性能、耐腐蚀性和机械强度，因此在电子行业中得到广泛的应用。
铝基板工艺制作流程涉及到多个工艺环节和加工步骤，下面我们将详细介绍每个环节的工艺制作流程。
1. 材料准备：选择符合要求的铝合金材料，常用的有1000、3000、5000、6000系列等铝板。
根据产品设计和要求，对铝合金材料进行切割成所需尺寸与厚度。
铝基板的物理性能和化学性能对于电子设备的性能起着决定性的作用。
因此，材料选择和准备十分关键。
2. 切割加工：采用数控切割机、冲床等设备，根据设计要求对铝合金材料进行切割加工。
这一步骤非常关键，需要确保切割的尺寸准确，不得有任何瑕疵，以保证后续工艺的顺利进行。
3. 表面处理：铝基板在使用过程中需要具备良好的表面性能，如抗腐蚀、导热等，因此需要进行表面处理。
常见的表面处理工艺有抛光、氧化、化学沉积等。
其中，阳极氧化是最为常用的一种处理方式，通过对铝基板进行阳极化处理，能够形成一层致密的氧化膜，提高铝基板的抗腐蚀性和提高表面硬度。
铝基板材制造工艺
铝基板材制造工艺【铝基板材制造工艺】一、铝基板材制造工艺的历史其实啊，铝基板材的制造工艺可不是一蹴而就的，它有着一段相当精彩的发展历程。
早在 19 世纪初，铝这种金属就被发现了，但那时候的提取和加工技术都相当有限，铝被视为一种珍贵的金属，比黄金还稀有呢！随着科学技术的不断进步，到了 19 世纪末，电解铝的方法被发明出来，这才让铝的大规模生产成为可能。
在 20 世纪，铝基板材的制造工艺逐渐成熟。
从最初的简单轧制，到后来不断改进的热处理和表面处理技术，铝基板材的性能和质量都得到了极大的提升。
比如说，在航空领域，早期的飞机制造中使用的铝基板材还比较粗糙，强度和耐腐蚀性都不太理想。
但随着制造工艺的不断改进，现在的飞机上大量使用了高性能的铝基板材，让飞机变得更轻、更坚固、更耐用。
二、铝基板材的制作过程1. 原材料准备说白了就是先把制作铝基板材需要的原材料准备好。
这通常是纯度较高的铝锭或者铝合金锭。
这些原材料就像是我们做饭时要用的大米，是基础中的基础。
2. 熔炼接下来就是熔炼啦，把准备好的原材料放到熔炉里加热到高温，让它们变成液态。
这个过程就像是把冰化成水一样，让铝从固态变成液态，方便后续的加工。
3. 铸锭液态的铝会被浇注到模具里，冷却凝固后就形成了铝锭。
这一步就好像做冰棍，把糖水倒进模具，等它冷却定型。
4. 热轧铝锭经过加热后，会通过轧机进行热轧。
这就像是用擀面杖把面团擀薄一样，把铝锭压成比较厚的板材。
5. 冷轧经过热轧后的板材还不够薄，还需要进行冷轧。
冷轧就像是用更细的擀面杖，把板材擀得更薄、更均匀。
6. 热处理为了让板材达到理想的性能，还需要进行热处理。
这就好比是给板材“锻炼身体”，通过加热和冷却的过程，让板材的内部结构发生变化，从而提高强度、硬度等性能。
7. 表面处理最后，还要对板材的表面进行处理，比如进行阳极氧化、喷漆等，这就像是给板材化个妆，让它更漂亮、更耐腐蚀。
三、铝基板材的特点1. 轻质铝基板材最大的特点之一就是轻。
铝基板的工艺流程
铝基板的工艺流程铝基板（Aluminum-based Circuit Board，简称Al PCB）又称铝基材料，是一种以铝基材料作为基板的一种特殊金属基板。
它具有优异的导热性能，能够有效地散热，适用于高功率电子元件的设计与生产。
下面将介绍一下铝基板的工艺流程。
首先，铝基板的工艺流程开始于材料准备。
通过精细的材料选择和控制，确保铝板的质量和性能。
材料选择主要考虑导热性能、平整度和尺寸等方面。
接下来，进行铝基板的成型与切割。
将铝板根据设计要求进行成型，一般常见的成型方式有铣削、切割和冲压等。
成型后的铝板需要经过表面处理，如抛光或喷砂处理等，以提高铝板的表面平整度和粗糙度。
然后，进行铝基板的图形设计。
根据实际的电路设计要求，在铝板上绘制电路图形，一般采用光刻工艺。
绘制好电路图形后，对于多层铝基板，在不同的层板上通过孔径进行电气连接。
接着，进行铝基板的线路形成。
通过化学腐蚀、电镀等工艺，在铝板上形成导电线路。
在线路形成的过程中，要特别注意保护好设计好的电路图形，防止因工艺过程导致图形受损。
随后，进行铝基板的电镀与印刷。
电镀可以增加铝基板的抗氧化性能和电导率，常见的电镀有金、锡、铜等。
印刷一般是为了标示电路板的信息，如序列号、生产厂家、批次号等。
最后，进行铝基板的检测与组装。
通过目视检查、导通测试等手段，对已制作的铝基板进行质量检测。
在合格的铝基板上，可以根据需求进行元器件的安装和组装。
总之，铝基板的工艺流程经历了材料准备、成型与切割、图形设计、线路形成、电镀与印刷、检测与组装等多个环节。
每一个环节都需要严格控制和操作，以保证铝基板的质量和性能。
铝基板的制作过程中，要注意提高设计精度、加强工艺管理，以及做好质量控制，以满足高功率电子元件的需求。

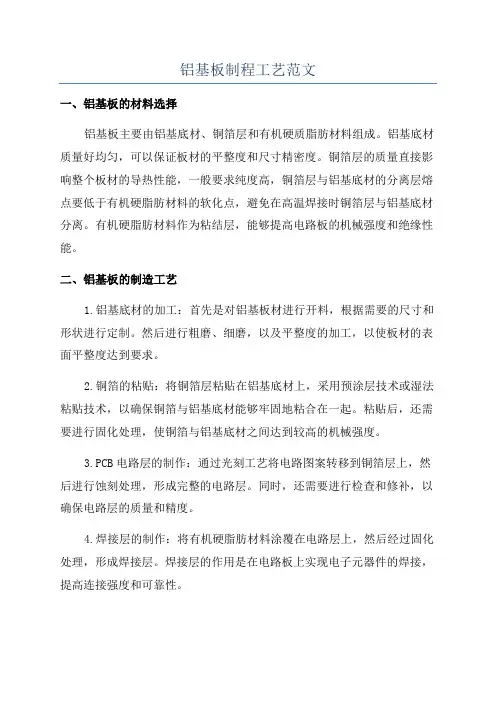

铝基板制程工艺范文
铝基板制程工艺范文一、铝基板的材料选择铝基板主要由铝基底材、铜箔层和有机硬质脂肪材料组成。
铝基底材质量好均匀，可以保证板材的平整度和尺寸精密度。
铜箔层的质量直接影响整个板材的导热性能，一般要求纯度高，铜箔层与铝基底材的分离层熔点要低于有机硬脂肪材料的软化点，避免在高温焊接时铜箔层与铝基底材分离。
有机硬脂肪材料作为粘结层，能够提高电路板的机械强度和绝缘性能。
二、铝基板的制造工艺1.铝基底材的加工：首先是对铝基板材进行开料，根据需要的尺寸和形状进行定制。
然后进行粗磨、细磨，以及平整度的加工，以使板材的表面平整度达到要求。
2.铜箔的粘贴：将铜箔层粘贴在铝基底材上，采用预涂层技术或湿法粘贴技术，以确保铜箔与铝基底材能够牢固地粘合在一起。
粘贴后，还需要进行固化处理，使铜箔与铝基底材之间达到较高的机械强度。
3.PCB电路层的制作：通过光刻工艺将电路图案转移到铜箔层上，然后进行蚀刻处理，形成完整的电路层。
同时，还需要进行检查和修补，以确保电路层的质量和精度。
4.焊接层的制作：将有机硬脂肪材料涂覆在电路层上，然后经过固化处理，形成焊接层。
焊接层的作用是在电路板上实现电子元器件的焊接，提高连接强度和可靠性。
5.表面处理：对铜箔层进行清洗和防氧化处理，以提高铜箔层的耐腐蚀性和可靠性。
同时，还可以进行图案蚀刻和涂覆层的制作，以满足特定的电路要求。
6.完工和检验：对制作好的铝基板进行完工处理，涉及切割、打孔、涂覆等工艺。
最后进行检验，对铝基板的线路连接、焊盘质量和机械强度等进行检测和评估。
三、铝基板制程工艺的应用铝基板制程工艺广泛应用于高功率电子器件和LED照明领域。
在高功率电子器件中，铝基板可以提供良好的散热性能，降低元器件温度，提高电路工作效率和寿命。
在LED照明中，铝基板可以提供较大的导热面积，均匀散热，保证LED芯片的温度控制，提高LED照明的亮度和寿命。
总结：铝基板制程工艺包括铝基底材的加工、铜箔的粘贴、PCB电路层的制作、焊接层的制作、表面处理、完工和检验等多个步骤。

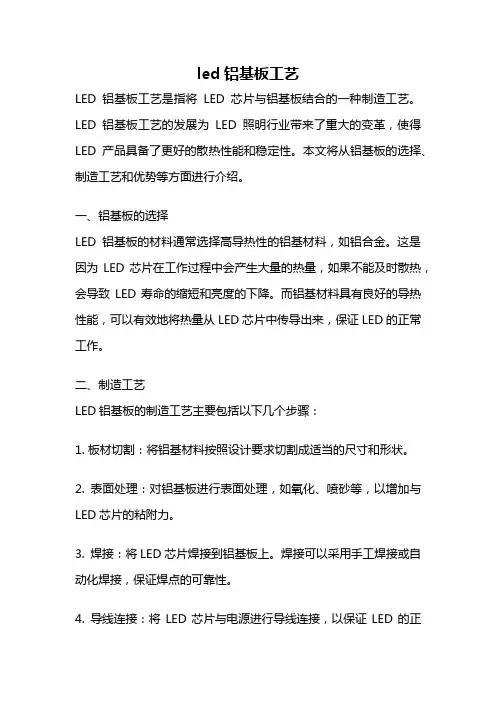

led铝基板工艺
led铝基板工艺LED铝基板工艺是指将LED芯片与铝基板结合的一种制造工艺。
LED铝基板工艺的发展为LED照明行业带来了重大的变革，使得LED产品具备了更好的散热性能和稳定性。
本文将从铝基板的选择、制造工艺和优势等方面进行介绍。
一、铝基板的选择LED铝基板的材料通常选择高导热性的铝基材料，如铝合金。
这是因为LED芯片在工作过程中会产生大量的热量，如果不能及时散热，会导致LED寿命的缩短和亮度的下降。
而铝基材料具有良好的导热性能，可以有效地将热量从LED芯片中传导出来，保证LED的正常工作。
二、制造工艺LED铝基板的制造工艺主要包括以下几个步骤：1. 板材切割：将铝基材料按照设计要求切割成适当的尺寸和形状。
2. 表面处理：对铝基板进行表面处理，如氧化、喷砂等，以增加与LED芯片的粘附力。
3. 焊接：将LED芯片焊接到铝基板上。
焊接可以采用手工焊接或自动化焊接，保证焊点的可靠性。
4. 导线连接：将LED芯片与电源进行导线连接，以保证LED的正常工作。
5. 散热处理：对铝基板进行散热处理，如陶瓷涂层、散热片等，提高散热效果。
三、LED铝基板的优势LED铝基板相比于其他基板具有以下优势：1. 散热性能好：铝基板具有良好的导热性能，可以有效地将LED芯片产生的热量传导出来，保证LED的正常工作。
2. 稳定性高：LED铝基板具有较高的稳定性，能够在恶劣的环境中长时间稳定工作，不易受到外界因素的影响。
3. 节能环保：LED铝基板具有低能耗、长寿命等特点，可以节约能源并减少对环境的污染。
4. 安全可靠：LED铝基板采用低压直流供电，安全可靠，不会产生火灾和爆炸等危险。
5. 尺寸灵活：LED铝基板可以根据需要进行定制，可以制作成各种形状和尺寸，满足不同应用场景的需求。
四、LED铝基板的应用领域由于LED铝基板具有良好的散热性能和稳定性，广泛应用于各个领域的照明产品中，如室内照明、户外照明、汽车照明等。
此外，LED铝基板还可以应用于电子产品、通信设备等领域，发挥其散热性能和稳定性的优势。
铝基板工艺制作流程讲解
铝基板工艺制作流程讲解铝基板是常用于电子设备中的一种基础材料，其主要用途是进行电路的布线和连接。
铝基板工艺制作流程主要包括材料准备、切割、压印、打孔、放线、蚀刻、钻孔、清洗、检测和包装等环节。
下面将详细介绍铝基板工艺制作流程。
一、材料准备铝基板的材料主要有铝基材和覆铜层。
铝基材主要是铝合金，具有良好的导热性；覆铜层主要是为了进行电路的布线和连接，通常是采用铜薄膜。
二、切割首先，将铝基材按照要求的尺寸进行切割。
这一步需要使用切割机器设备，并注意进行安全操作。
三、压印接下来，将切割好的铝基材进行压印。
压印是为了提高铝基板的平整度，并增加铜层的附着力。
通常，会将铝基材放置在热压机中进行加热和压力处理。
四、打孔在压印完成后，需要对铝基板进行打孔。
打孔是为了方便后续的蚀刻和钻孔等步骤。
通常，打孔需要使用数控机床和钻孔设备来进行操作。
五、放线打孔完成后，需要进行放线。
放线是为了方便进行后续的蚀刻和钻孔等工艺操作。
通常，放线需要借助放线机进行。
六、蚀刻在放线完成后，需要进行蚀刻。
蚀刻是为了去除不需要的铜层，以便形成电路的导线和孔。
蚀刻过程中需要使用化学药液进行处理，通常是通过将铝基板浸泡在特定的溶液当中进行蚀刻。
七、钻孔在蚀刻完成后，需要对铝基板进行钻孔。
钻孔是为了形成连接器和插件等组件的安装孔。
通常，需要使用数控钻孔设备进行操作。
八、清洗钻孔完成后，需要对铝基板进行清洗。
清洗是为了去除蚀刻和钻孔过程中残留的化学药液和金属屑等。
常用的清洗方法包括溶剂清洗、超声波清洗等。
九、检测清洗完成后，需要对铝基板进行检测，确保质量符合要求。
检测主要包括外观检查、尺寸测量和电性能测试等。
十、包装最后，对通过检测的铝基板进行包装。
常用的包装方式有真空包装和防护包装等。
综上所述，铝基板工艺制作流程主要包括材料准备、切割、压印、打孔、放线、蚀刻、钻孔、清洗、检测和包装等环节。
每个环节都需要仔细操作，以确保最终产品的质量和性能。
铝基板工艺
铝基板工艺随着电子技术的发展和进步，电子产品向轻、薄、小、个性化、高可靠性、多功能化已成为必然趋势。
对于铝基板的工艺要求也越来越严格了，下面诚之益电路就给大家具体说说铝基板的工艺一、铝基板制作规范1.前言：随着电子技术的发展和进步，电子产品向轻、薄、小、个性化、高可靠性、多功能化已成为必然趋势。
铝基板顺应此趋势而诞生，该产品以优异的散热性，机械加工性，尺寸稳定性及电气性能在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备等领域近年得到了广泛应用。
铝基覆铜板1969年由日本三洋公司首先发明，我国于1988年开始研制和生产，从2000年开始研发并批量生产，为了适应量产化稳质生产，特拟制此份制作规范，市场上主流铝基板比较有名，铝基板主要就是看导热系数、耐压值和热阻值，它关乎铝基板的生命和寿命。
铝基板2.范围:本制作规范针对铝基覆铜板的制作全过程进行介绍和说明，以保证此板在我司顺利生产。
3.工艺流程:开料→钻孔→干膜光成像→检板→蚀刻→蚀检→绿油→字符→绿检→喷锡→铝基面处理→冲板→终检→包装→出货4.注意事项：4.1铝基板料昂贵，生产过程中应特别注意操作的规范性，杜绝因不规范操作而导致报废现象的产生。
4.2各工序操作人员操作时必须轻拿轻放，以免板面及铝基面擦花。
4.3各工序操作人员，应尽量避免用手接触铝基板的有效面积内，喷锡及以后工序持板时只准持板边，严禁以手指直接触及板内。
4.4铝基板属特种板，其生产应引起各区各工序高度重视，课长、领班亲自把质量关，保证板在各工序的顺利生产。
5.具体工艺流程及特殊制作参数:5.1开料5.1.1加强来料检查（必须使用铝面有保护膜的板料）。
5.1.2开料后无需烤板。
5.1.3轻拿轻放，注意铝基面（保护膜）的保护。
5.2钻孔5.2.1钻孔参数与FR-4板材钻孔参数相同。
5.2.2孔径公差特严，4OZ基Cu注意控制披锋的产生。
5.2.3铜皮朝上进行钻孔。
5.3干膜5.3.1来料检查：磨板前须对铝基面保护膜进行检查，若有破损，必须用兰胶贴牢后再给予前处理。
铝基板工艺制作流程
铝基板工艺制作流程引言铝基板是一种用于电子电路的重要材料，以其优异的导热性能和机械强度而被广泛应用。
铝基板工艺制作流程是铝基板制造的关键步骤，本文将详细介绍铝基板工艺制作流程的各个环节。
1. 设计和加工铝基板工艺制作流程的第一步是进行设计和加工。
首先，根据电子电路图设计出相应的铝基板布局。
然后，利用计算机辅助设计软件生成原始的设计文件。
接下来，使用光刻设备将设计文件转移到铝基板上，并通过化学刻蚀去除不需要的部分。
最后，通过切割和打孔等加工工艺，将铝基板切割为所需的尺寸和形状。
2. 表面处理铝基板的表面处理对于保证电路连接的可靠性和提高潮湿环境下的耐腐蚀性非常重要。
常见的表面处理方法包括化学清洗、化学氧化和金属化处理等。
首先，铝基板经过严格的化学清洗，以去除表面的杂质和污染物。
然后，通过化学氧化处理，形成一层氧化铝膜，以增加铝基板表面的抗氧化性和电绝缘性。
最后，使用金属化处理方法，在铝基板表面均匀覆盖一层金属（如铜或镍），以提供良好的焊接性和可靠的电路连接。
3. 电路图印刷铝基板工艺制作流程的下一步是进行电路图印刷。
通过选择合适的印刷技术（如屏幕印刷或喷墨印刷），将电路图印刷在铝基板表面。
印刷过程中需要注意保证印刷精度和图形清晰度，以确保电路连接的准确性和可靠性。
4. 焊接和组装铝基板上的电路图印刷完成后，接下来是进行焊接和组装。
首先，通过选择合适的焊接方法（如表面贴装技术或插装技术），将电子元件焊接到铝基板的相应位置。
然后，通过组装技术，将其他必要的部件（如插座、开关等）安装到铝基板上。
在整个焊接和组装过程中，需要严格控制温度和湿度等环境参数，以防止电子元件损坏和组装错误。
5. 调试和测试铝基板工艺制作流程的最后一步是进行调试和测试。
在完成焊接和组装后，需要对铝基板进行功能测试和性能评估，以确保电路连接的可靠性和工作正常。
通过使用合适的测试仪器和设备，对铝基板的电流、电压、频率等进行测试，并对测试结果进行分析和评估。
铝基板制作工艺流程
铝基板制作工艺流程
《铝基板制作工艺流程》
铝基板是一种广泛应用于电子电器行业中的基板材料，其制作工艺流程包括以下几个关键步骤：
1. 材料准备：首先需要准备好铝基板的原材料，包括铝基材料、绝缘层材料等。
通常情况下，铝基板的主体材料是铝基材料，绝缘层材料可以是有机树脂、玻璃纤维等。
2. 表面处理：对铝基板的表面进行处理，包括去除油污、清洁表面等工艺步骤，以保证材料表面的干净和光滑。
3. 制作绝缘层：将绝缘层材料覆盖在铝基板上，通过涂覆、堆积、压实等工艺步骤完成绝缘层的制作。
4. 图形化加工：根据需求，在铝基板上进行图形化加工，通常采用化学蚀刻、机械加工等技术，将电路图案、焊盘等形状加工到铝基板上。
5. 电镀处理：进行金属化处理，即将电镀铜等金属沉积在图形化加工后的铝基板表面，形成导电层。
6. 最后加工：进行最后的工艺处理，包括酸洗、清洗、打磨等步骤，以保证铝基板的表面质量和最终成品的完整性。
通过以上工艺步骤，铝基板制作工艺流程就完成了，最终生产
出符合要求的铝基板产品，可以广泛应用于电子电器行业中的各种电路板和器件。
铝基板贴片工艺
铝基板贴片工艺：打造高效、高质、高精的生产流程铝基板作为一种重要的电路板材料，被广泛应用于电子设备、汽车电子、LED照明等领域。
在铝基板生产过程中，贴片工艺是关键环节之一。
本文将介绍铝基板贴片工艺的流程、注意事项及优秀的贴片工艺解决方案。
一、铝基板贴片工艺的流程铝基板贴片工艺主要包括以下几个步骤：1. 铝基板清洗：将铝基板表面的污垢清洗干净，以便后续工序的正常进行。
2. 丝网印刷：使用丝网印刷机将导电浆料印刷在铝板表面，形成电路板的导电层。
3. 确定元件位置：在铝基板上确定元件的位置。
4. 贴片：将电子元器件通过贴片机粘贴在铝板上。
5. 焊接：将元器件与铝板焊接，确保元器件与导电层之间的电气连接。
6. 硬化：在分子筛里进行烤箱硬化，固化导电浆料，保证贴片后的元件能牢固地粘附在铝板上。
7. 检测：对完成的铝基板进行全方位的品质检测，确保产品质量满足要求。
二、铝基板贴片工艺的注意事项1. 元器件选用：使用适合的元器件，确保元器件与导电层之间的电气连接稳固可靠。
2. 温度控制：在贴片机操作过程中，要严格控制温度，以防止元器件受热变形，影响电气连接。
3. 正确的焊接方式：焊接过程中要注意电极的位置，选择正确的焊接方式，以确保焊接质量。
4. 检测标准：对于每批生产的铝基板，应当制定相应的检测标准，确保整个贴片工艺系统的稳定性和可靠性。
三、优秀的铝基板贴片工艺解决方案铝基板贴片工艺的解决方案主要分为以下几种：1. 使用高性能贴片机：新一代高速精密贴片机，以其高速、高精度、高度自动化等特点，为铝基板贴片工艺带来了更高效、更稳定、更可靠的解决方案。
2. 采用电化学贴片技术：通过电化学反应将元器件粘贴在铝板上，避免了机械贴片带来的振动和压力，提高了贴片精度和可靠性。
3. 应用激光射孔技术：通过激光将铝板上预留的孔位进行切割，提高了电路板的定位精度和导电性能。
总之，铝基板贴片工艺是铝基板生产中的重要环节之一。
采取科学、规范、先进的工艺流程和技术手段，可以有效提高贴片效率和产品质量，推动整个行业向着高效、高质、高精的方向发展。
铝基板工艺制作流程
铝基板工艺制作流程
概述
铝基板是一种常用的电子产品基板材料，具有良好的散热性能和机械强度。
制作铝基板需要经过一系列的工艺流程，包括材料准备、图形设计、光刻、蚀刻、焊接等步骤。
本文将介绍铝基板的制作流程及相关工艺细节。
材料准备
1.铝基板：通常采用铝合金材料作为基板，具有优良的导热性能。
2.电路设计图：根据电路设计要求，绘制电路原理图和布局图。
图形设计
1.利用计算机辅助设计软件绘制电路图和布局图。
2.将设计图导出为Gerber文件格式，用于后续的光刻和蚀刻处理。
光刻
1.将Gerber文件导入光刻设备。
2.利用光刻技术在铝基板表面覆盖上一层光敏胶。
3.将设计好的电路图案通过光刻曝光到光敏胶上。
蚀刻
1.将经过曝光的光敏胶浸泡在蚀刻液中。
2.蚀刻液会将铝基板暴露在裸露的部分蚀刻掉，形成电路图案。
成品处理
1.清洗：清洗蚀刻后的铝基板，去除残留的光敏胶和蚀刻液。
2.表面处理：可以对铝基板进行氧化处理或喷涂防腐漆。
3.焊接：焊接电子元器件到铝基板上。
测试与质检
1.对焊接好的电路板进行通电测试，检查电路连接是否正常。
2.进行外观检查和尺寸精度检验。
小结
通过以上工艺步骤，我们可以实现铝基板的制作。
铝基板具有优良的散热性能和机械强度，广泛应用于电子产品制造领域。
随着技术的不断发展，铝基板制作工艺也在不断优化，为电子产品提供更好的性能和可靠性。
以上为铝基板工艺制作流程的简要介绍，希望能为您提供参考。
铝基板的工艺流程
铝基板的工艺流程一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项①核对钻孔的数量、空的大小②避免板料的刮花③检查铝面的披锋，孔位偏差④及时检查和更换钻咀⑤钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项①检查显影后线路是否有开路②显影对位是否有偏差，防止干膜碎的产生③注意板面擦花造成的线路不良④曝光时不能有空气残留防止曝光不良⑤曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分3、酸性/碱性蚀刻注意事项①注意蚀刻不净，蚀刻过度②注意线宽和线细③铜面不允许有氧化，刮花现象④退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的①防焊：保护不需要做焊锡的线路，阻止锡进入造成短路②字符：起到标示作用3、丝印阻焊、字符的注意事项①要检查板面是否存在垃圾或异物②检查网板的清洁度③丝印后要预烤30分钟以上，以避免线路见产生气泡④注意丝印的厚度和均匀度⑤预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度⑥显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的①V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用②锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项①V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺②锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀③最后在除披锋时要避免板面划伤七、测试，OSP1、测试，OSP流程线路测试——耐电压测试——OSP2、测试，OSP的目的①线路测试：检测已完成的线路是否正常工作②耐电压测试：检测已完成线路是否能承受指定的电压环境③OSP：让线路能更好的进行锡焊3、测试，OSP的注意事项①在测试后如何区分后如何存放合格与不合格品②做完OSP后的摆放③避免线路的损伤八、FQC，FQA，包装，出货1、流程FQC——FQA——包装——出货2、目的①FQC对产品进行全检确认②FQA抽检核实③按要求包装出货给客户3、注意①FQC在目检过程中注意对外观的确认，作出合理区分②FQA真对FQC的检验标准进行抽检核实③要确认包装数量，避免混板，错板和包装破损。
铝基板工艺技术
铝基板工艺技术铝基板工艺技术是指在铝基板制造过程中所使用的相关工艺和技术。
铝基板是一种具有优良导热性能、较低的热膨胀系数和良好可焊性的基板材料，广泛应用于电子设备、汽车制造和光电子领域。
下面将介绍铝基板工艺技术的几个关键方面。
首先，铝基板的制备工艺。
铝基板的制备工艺包括两个关键步骤：预处理和蚀刻。
预处理包括去油、去尘和去氧等步骤，以保证基板表面的干净和平整。
然后通过蚀刻工艺，将不需要的铝层蚀去，形成所需的电路结构。
蚀刻工艺使用化学或机械方法，其中化学蚀刻是最常用的方法，通过在蚀刻液中浸泡铝基板，腐蚀铝层而实现。
其次，铝基板的导热层制备工艺。
铝基板的导热层是为了提高其导热性能而添加的一层材料。
导热层可以是铜、银、金和镍等材料，一般使用电镀或化学汇聚等方法在铝基板表面制备。
导热层除了提高铝基板的导热性能外，还可以提高其与其他器件的焊接性能。
再次，铝基板的印刷工艺。
印刷工艺是在铝基板上打印涂胶、涂阻焊油墨的步骤，用于形成电路图案和保护电路。
印刷工艺使用丝网印刷或光刻技术，将涂胶或涂油墨的图案刷在铝基板表面，然后通过固化或热处理，使之固定在铝基板上。
最后，铝基板的焊接和封装工艺。
焊接和封装工艺是将其他器件或元件与铝基板焊接或封装到一起的过程。
焊接工艺一般使用表面贴装技术（SMT）或插件式焊接技术，将其他器件焊接到铝基板上。
封装工艺则是将焊接好的器件封装在保护壳体内，以保护电路和提高整体性能。
通过上述几个关键方面的工艺技术，铝基板得以制备出具有较好导热性能、可靠性和焊接性能的制品，广泛应用于各个领域。
随着科技的不断进步，铝基板工艺技术也在不断发展，为铝基板的制造和应用提供更多的选择和可能性。
铝基板贴片工艺
铝基板贴片工艺铝基板贴片工艺是一种在电子产品制造中常用的工艺，其主要作用是将电子元器件粘贴在铝基板上，以实现电路的连接和功能。
本文将从工艺流程、优缺点和应用范围等方面介绍铝基板贴片工艺。
一、工艺流程铝基板贴片工艺的流程主要包括以下几个步骤：1. 基板清洗：将铝基板进行清洗，去除表面的污垢和油脂，以保证后续工艺的粘贴效果。
2. 粘贴胶水：在铝基板上涂抹粘贴胶水，以便将电子元器件粘贴在上面。
3. 元器件粘贴：将电子元器件粘贴在铝基板上，注意粘贴的位置和方向。
4. 固化：将粘贴好的电子元器件和铝基板一起放入烤箱中，以固化胶水。
5. 焊接：通过焊接技术将电子元器件与铝基板进行连接，以实现电路的功能。
二、优缺点1. 优点：铝基板贴片工艺具有以下优点：（1）良好的散热性能：铝基板具有良好的散热性能，可以有效地散热，保障电子元器件的稳定工作。
（2）较好的机械强度：铝基板具有较好的机械强度，可以有效地抵抗一定的外力和振动。
（3）较小的体积和重量：铝基板相对于其他基板来说，体积和重量较小，可以减小电子产品的体积和重量。
2. 缺点：铝基板贴片工艺也存在一些缺点：（1）成本较高：相对于其他基板来说，铝基板的成本较高，增加了电子产品制造的成本。
（2）加工难度较大：铝基板的加工难度较大，需要专业的加工设备和技术人员。
（3）不适合高密度集成电路：由于铝基板的厚度较大，不适合高密度集成电路的需求。
三、应用范围铝基板贴片工艺广泛应用于LED灯、电源模块、汽车电子、通讯设备等领域。
在LED灯领域中，铝基板贴片工艺可以有效地提高LED 灯的散热性能，延长使用寿命；在汽车电子领域中，铝基板贴片工艺可以提高电子元器件的稳定性，保证汽车电子设备的正常工作。
铝基板贴片工艺是一种在电子产品制造中常用的工艺，具有优良的散热性能和较好的机械强度，广泛应用于LED灯、电源模块、汽车电子、通讯设备等领域。
铝基板工艺制作流程
铝基板工艺制作流程1. 材料准备：准备所需的铝基板材料，以及相应的加工工具和设备。
2. 铝基板切割：根据设计要求，将铝基板进行切割，以适应所需的尺寸和形状。
3. 表面处理：对铝基板进行表面处理，如打磨、抛光、阳极氧化等，以增强其耐腐蚀性能和机械强度。
4. 钻孔和开槽：根据设计图纸，对铝基板进行钻孔和开槽处理，以适应安装和连接的需要。
5. 印刷和覆盖层：如果需要，可以对铝基板进行印刷和覆盖层处理，以实现特定的功能或装饰效果。
6. 装配和包装：根据产品要求，对铝基板及其相关部件进行装配，并进行包装，以便于运输和使用。
7. 质量检验：对制作好的铝基板进行质量检验，确保其符合相关标准和要求。
8. 成品出厂：将经过质检合格的铝基板成品出厂，以供市场销售和使用。
以上就是铝基板工艺制作的大致流程，每个环节都需要经过精细的操作和严格的质量控制，以确保最终产品的质量和性能。
8. 成品出厂后，铝基板会进入市场销售和使用阶段。
铝基板被广泛应用于电子、建筑、汽车、航空航天等领域。
在电子领域，铝基板被用于制作LED照明器件、通信设备、电源模块等产品。
在建筑领域，铝基板被用于室内装饰、幕墙、天花板等。
在汽车领域，铝基板被用于制作汽车零部件。
在航空航天领域，铝基板被用于制造飞机结构零件和导热器件等。
随着科技的不断进步和产业的不断发展，对铝基板的性能和品质要求也越来越高。
相应地，铝基板的制作工艺也在不断改进和提高。
例如，传统的铝基板制作流程可能会采用机械切割和手工处理，但随着数控技术和自动化设备的应用，铝基板的加工精度和效率得到了显著提升。
在现代工业中，环保和可持续发展也成为越来越重要的话题。
因此，铝基板的生产和加工也必须符合环保要求。
例如，在进行表面处理时，可以选择采用无污染的水溶性涂料，以减少对环境的影响。
另外，在废料处理和资源回收方面，也需要做好相应的工作，将废旧铝基板重新加工利用，降低资源浪费，减少对环境的压力。
此外，现代工业对于产品的质量和稳定性要求也越来越高。
铝基板制作工艺
铝基板制作工艺铝基板是一种在电子领域广泛应用的高性能材料。
其制作工艺相对复杂，包括基板清洗、化学腐蚀、沉积、光刻、板间通孔开孔、电镀、剥蚀等多个步骤。
铝基板制作的第一步是基板清洗。
在制作过程中，必须保证铝基板表面的干净度，以便后续工序的顺利进行。
基板清洗涉及到多种清洗剂，如清洗水、碱洗液、氢氧化钠溶液和磷酸铵溶液等。
接下来的化学腐蚀是铝基板制作中非常关键的一步。
它可以在铝表面形成细微的孔洞，从而增加其表面积并改善其表面粗糙度。
化学腐蚀的原理是在腐蚀液中加入氢氟酸或氢氧化钠等酸性或碱性物质，使其与铝表面发生化学反应，从而腐蚀铝材料。
沉积是指在铝基板表面沉积一层导电膜层，以提高电路板的导电率和耐腐蚀性。
常用的沉积方法有电镀、喷涂和印刷等。
其中，电镀是最常用的沉积方法，使用电化学反应在铝材表面形成一层致密的金属化合物，以提高导电性和耐腐蚀性。
光刻是铝基板制作中的重要工序。
其原理是通过在光敏剂涂层的部位进行暴光，并用化学药剂蚀刻的方式，实现对导电材料形状和尺寸的精确控制。
光刻流程包括涂胶、曝光、显影、后清洗等几个步骤。
板间通孔开孔是为了实现板内各层互相导通的关键步骤。
该步骤是通过在铝基板上打通一系列的孔洞，使不同层之间的信号和电源互相连接。
开孔过程需要通过逐渐递增的孔径和深度，从而达到所需的厚度和直径。
电镀和剥蚀是为了进一步改善铝基板的导电性和耐腐蚀性。
电镀是利用铜、镀金等金属将铝板表面包覆一层金属保护层，其目的是为了提高板子的导电性。
剥蚀过程是将不需要的金属层剥掉，以提高电路板的可靠性和稳定性。
综上所述，铝基板制作是一项精细的工艺。
它涉及多个过程和步骤，需要工艺师们不断地进行优化和改进。
同时，制作过程中的每一步都需要注意安全问题，避免不必要的损失。
铝基板工艺及制作流程
铝基板工艺及制作流程铝基板是一类重要的电子元器件基础材料，广泛应用于LED 电子产品、太阳能电池板、电力电子产品等领域。
铝基板的优点在于具有高导热性、电气绝缘性、机械强度高、尺寸稳定性好、可靠性高等优点。
铝基板的制作工艺较为复杂，包含多道工序，下面我们将一一为大家介绍。
一. 材料准备：1. 板材选材铝基板材料主要分为金属（铜，钨）和无机（陶瓷）基材，最常用的材料为铝基材。
从铝基板的材质表面特性来看，铝基材质具有高导热性、高耐腐蚀性、低线性膨胀系数、良好的成本效益，因此在工业制造过程和电子应用领域得到了广泛应用。
对于高电导率和高电容性的需求，铝基板的材料可以根据需要添加其他元素，如模拉系数高的钨铜板。
2. 板材处理铝基板的表面需要进行处理，去除金属表面的氧化物，防止接合后因氧化物存在导致接合的失效。
常用的处理方式是气氛感应焊，铝基板和铜基板表面均需要采用化学/物理处理方法，在铝基板表面喷射铜粉，使得两者表面铜金属离子互相渗透达到完全的化学反应，达到气氛感应焊的效果。
二. 色谱层制备色谱层有助于铝基板的表面刻蚀，使其形成大量的微小孔洞，从而增加其表面积，提高导热性、增加接触面积。
色谱层分为两个步骤，板面化学处理和隔离层制备。
1. 板面化学处理在铝板表面覆盖有一层氧化铝保护膜，导致了铝和化学物质的隔离。
因此，首先需要去除保护层。
具体方法是：将铝基板放入浓度为30 mol/L的NaOH溶液中，在55-60°C的条件下反应1-2分钟，去除表面保护层。
2. 隔离层制备在铝基板表面覆盖上一层隔离层，以保护铝基板表面避免被化学反应溶解。
常用的隔离层材料有磷酸铝、硼酸等，这些材料既可以溶解在聚丙烯醇（PVA）中，也可以直接制备成固体隔离膜。
在隔离层上进行快速镀层，使之变成一层导电的金属，就可以在隔离层上形成更复杂的电路。
三. 光阻层制备光阻层是制作铝基板中的关键步骤，也是整个制程中的最重要的一个步骤。
颜色为绿色，分为UV反应型和热反应型两类。
铝基板工艺制作流程
2. 湿膜和干膜的工艺流程：
①.湿膜制作： 线路磨板→丝印湿膜→低温烤板 →对位曝光→显影
②.干膜制作： 线路磨板→压干（贴）湿膜→对 位曝光→显影
涂覆感光膜板 曝光加工板 显影后板 蚀刻后板 褪膜后板
感光線路油 Cu 绝缘层 铝基材
底片
3. 工艺流程详细介绍:
线路前處理：
前處理的作用：去除铜面氧化、脏污和粗化
广义上讲是：在印制线路板上搭载 LSI、IC、晶体管、电阻、电容等电子部 件，并通过焊接达到电气连通的成品。
PCBA 所采用安装技术，有插入安装方 式和表面安装方式。
狭义上：未有安装元器件，只有布线电路图形的半成品板， 被称为印制线路板。
二、铝基PCB的分类
一般从层数来分为：
单面板 单面双层或单面多层板 双面板或双面多层板 多层埋、盲孔板
碱Na2CO3（0.8-1.2%)溶解。而聚合的感光材料则留在 板面上，保护下面的铜面不被蚀刻药水溶解。
蚀刻：
蚀刻的作用： 是将未曝光部分的铜面蚀刻掉。
蚀刻的原理：
Cu+CuCl2
2CuCl
2CuCl+HCl+H2O2
2CuCl2 +2H2O
2CuCl+HCl+1/2O2
2CuCl2+H2O
蝕刻液 （etchant）
蚀板
图型电镀
二、流程简介 (一)钻孔
目的：
在板料上钻出客户要求的孔，孔的位置 及大小均需满足客户的要求。
实现层与层间的导通，以及将来的元件 插焊。
为后工序的加工做出定位或对位孔
基本物料：
铝片
管位钉 底板 皱纹胶纸 钻咀
新钻咀
钻孔
铝基板工艺制作流程
铝基板工艺制作流程铝基板是一种具有良好导热性和机械强度的电子元件基板材料。
下面是一个关于铝基板工艺制作流程的详细介绍。
1.基板准备首先，准备铝基板作为工艺制作的基础。
通常情况下，铝基板可以从供应商处购买，尺寸可以根据具体的应用需求进行定制。
2.清洗处理对铝基板进行清洗处理是制作流程的第一步。
这是为了去除表面的杂质、油脂和氧化物等物质，以提高基板表面的适应性和粘附性。
常用的清洗方法包括机械清洗、酸洗、溶剂清洗等。
3.焊盘制作铝基板上往往需要制作焊盘用于元件的焊接。
焊盘的制作可以通过化学蚀刻或机械加工等方法实现。
选择适当的工艺方法以确保焊盘的精密度和可靠性。
4.铺铜铝基板上需要进行铺铜处理，以提供良好的导电性和电子元件的连接。
常用的铺铜方法包括化学铜镀、真空蒸镀和电镀等。
通过这些方法，可以在铝基板上镀上一层铜膜，形成电路线路和焊盘。
5.图形化膜制作在制作电路时，需要在铜层上覆盖一层光阻膜。
光阻膜的选择应根据具体应用的需要来确定，可以是热固性光阻、负光阻或正光阻等。
然后利用光绘技术将图形暴光于光阻膜上，通过曝光和显影等步骤来制作出所需的线路图形。
6.蚀刻蚀刻是制作导线和焊盘的关键步骤之一、通过将板子浸入蚀刻液中，将未覆盖光阻膜的铜膜腐蚀掉，保留下导线线路和焊盘。
常用的蚀刻液有氧化铁、氯化铁或过氧化氢等。
7.清洗和除膜在蚀刻后，需要对基板进行清洗以去除蚀刻液和光阻残留物。
同时还需要用适当的溶剂或化学液体去除光阻膜。
这一步骤非常重要，因为清洗和除膜的质量将直接影响到铝基板的质量和性能。
8.表面涂覆保护层为了保护铝基板的表面和线路，一般需要在基板上涂覆一层保护层。
保护层可以选择热固性树脂、有机涂料或者是覆铜膜等材料。
通过涂覆保护层，可以提高铝基板的耐久性和绝缘性能。
9.最终检验和测试在工艺制作流程的最后，需要进行最终的质量检验和测试。
包括对焊盘、导线和保护层的检查，以确保铝基板的质量达到要求。
10.运输和包装最后，制作完成的铝基板需要进行运输和包装。
铝基板的工艺流程
铝基板的工艺流程
《铝基板的工艺流程》
铝基板是一种广泛应用于电子产品和通信设备领域的重要材料。
它具有优异的导热性能、机械强度和耐腐蚀性，因此在电路板的制造过程中扮演着重要的角色。
下面我们将介绍铝基板的工艺流程。
1. 材料准备
首先，需要准备铝基板的原材料。
通常情况下，采用铝合金作为原材料，经过锻造、拉伸和切割等工艺加工，制成符合要求的铝板。
2. 表面处理
接下来，对铝板的表面进行处理。
这一步骤包括去除铝板表面的氧化层、清洗和粗糙处理，以便后续的涂覆和印刷工艺。
3. 图形绘制
在铝板上，通过光刻工艺或者化学加工的方法将电路板的图形绘制到铝基板上。
通常情况下，采用光刻技术，将光刻胶覆盖在铝板上，然后通过光照和化学腐蚀的方式将图形转移到铝板表面。
4. 电镀
经过图形绘制后，需要对铝板进行电镀处理。
电镀铜是电路板制造过程中不可或缺的一环，它可以提高电路板的导电性能和焊接性能，同时也可以保护铝基板表面。
5. 防蚀工艺
在电镀完毕后，需要对电路板进行防蚀处理。
这一步骤主要是为了保护电路板的导线和图形不受外界环境的侵蚀，常用的防蚀工艺有喷涂、丝网印刷和覆盖式焊膏等。
6. 成品检验
最后，对制成的铝基板进行成品检验。
包括外观、尺寸、导通测试和耐受性等性能测试，确保制成的铝基板符合产品要求。
通过以上工艺流程，铝基板制造完成，可以用于各种电子产品和通信设备中。
随着电子行业的不断发展，铝基板的制造工艺也在不断完善，以满足不同领域的需求。
