中考物理家庭电路故障的分析问题的综合热点考点难点及答案

一、初中物理家庭电路故障的分析问题
1．在下列情况中，不可能．．．
引起家庭电路中空气开关跳闸的是（ ） A ．开关中的两个线头相碰
B ．插头中的两个线头相碰
C ．电路中增加了大功率的用电器
D ．电线的绝缘皮损坏
【答案】A
【解析】
【分析】
【详解】
A ．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。

开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A 符合题意；
B ．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B 不符合题意；
C ．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C 不符合题意；
D ．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。

故选A 。

【点睛】
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电
阻，所以发热多
【解析】
【分析】
【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相
连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历
的时间相同，灯丝电阻大于导线电阻，所以发热多。

3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连
入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1；④。

【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

4．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路
【解析】
【详解】
[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

5．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：
(1)如果要检查L1所在支路，则要同时闭合的开关是_________；
(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；
(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

【答案】S、S1比正常发光时暗短路
【解析】
【分析】
【详解】
(1)[1]由图可知，开关S处于干路，L1、L2、L3并联，由于并联互不干扰，则为检测L1所在支路，只需闭合S和S1即可。

(2)[2]如果L2所在支路完好无损，只闭合S， S2时，电路为L0和L2串联电路，家庭电路电压为220V，由于灯泡额定功率均为220V，则由串联分压可知，两灯泡均无法正常发光，实际电压均低于额定电压，故比正常发光时暗。

(3)[3]当只闭合S、S3时，L0正常发光，由于家庭电路电压为220V，L0额定电压为220V，则L0正常发光时说明电源电压全加在L0两端，可得L3短路。

6．如图是小许家中关于家庭电路的几个器件：
（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；
（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是
________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；
（3）如图（3）所示是测电笔的结构示意图。

其中属于绝缘体的是_________，当测电笔插入电源插座时氖管发光，则该插孔接的是________线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是
________ （插座/插头/开关/灯头）处有短路。

【答案】643.4 8800 乙甲小于塑料外壳火灯头
【解析】
【详解】
(1)[1][2]从图1可以看到，该电能表的示数为643.4kW·h；由表上铭牌可知，电路中的电流最大只能是40A，电路电压是220V，则他家同时使用的用电器的功率最多只能为
==⨯=；
P UI
220V40A8800W
(2)[3]从图2可以看到，甲灯的电功率小于乙灯的，根据
2
U
R
P
=可知，甲灯的电阻大于乙
灯的电阻，而两灯泡的灯丝材料相同，长度也相同，甲灯的电阻大，那么甲灯灯丝横截面积较小，即灯丝较粗的是乙灯；
[4]若将它们串联接在220V电源上，串联电路电流处处相等，而甲灯的电阻较大，根据
2
P I R
=可知，甲灯的功率较大，则甲灯较亮；
[5]把它们串联后，电路的总电阻是大于甲灯的电阻的，根据
2
U
P
R
=可知，电压都是
220V，电路的总功率是小于甲灯的功率，即它们的总功率小于25W；
(3)[6]从图3可以看到，测电笔的构造中，只有塑料外壳不容易导电，它是绝缘体；
[7]根据测电笔的使用方法可知，当测电笔插入电源插座时氖管发光，则该插孔接的是火线；
[8]假如插座、插头有短路现象，那么在没闭合台灯开关之前，保险丝就已经熔断了，所以不会是插座、插头短路；假如是开关短路，台灯是有电阻的，那么即使开关闭合，保险丝也不会熔断，所以不会是开关短路；假如是灯头短路，那么闭合开关后，电路中电流很大，保险丝会熔断，这符合题意。

综上所述，可能是灯头处发生短路。

7．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。

当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光
D．只闭合S、S3时，L0发光呈暗红色，每个灯泡的实际功率为20W
【答案】AB
【解析】
【分析】
【详解】
A．只闭合S、S1时，L0不亮，说明电路无电流，电路不通，该支路断路，故A正确；B．只闭合S、S2时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L2短路，故B正确；
C．只闭合S、S3时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各
分一半电压，由
2
U
P
R
可知若灯丝电阻不变，则实际功率为额定功率的四分之一，即
10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。

故选AB。

8．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（）
A．某盏灯灯丝断了B．某开关处短路了
C．进户线的零线断了D．插座处短路了
【答案】C
【解析】
【分析】
【详解】
A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；
B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；
C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。

故C符合题意；
D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。

故选C。

9．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

10．如图为某家庭卫生间电路，电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析不合理的是（）
A．熔丝熔断的原因可能洗衣机的插头处出现短路
B．一定是零线上的熔丝熔断了
C．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
D．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】C
【解析】
【分析】
【详解】
A．当洗衣机插头发生短路时，电路电流增大，则可能引起熔丝熔断，故A不符合题意；BC．若火线上的熔丝熔断，则三线插座的左右两孔均与火线断开连接，用测电笔测试三线插座的左右两孔，氖管均不发光，与题意不符，则一定是零线上的熔丝熔断，因此若断开S1、S2，则三线插座的左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；
D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。

故选C。

11． 小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()
A ．台灯插头处出现了短路
B ．台灯灯泡处出现了短路
C ．台灯开关的两接线碰线
D ．插座处出现了短路
【答案】B
【解析】
【分析】
【详解】
A ．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A 不符合题意；
B ．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B 符合题意；
C ．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C 不符题意；
D ．如果插座处出现了短路，不插台灯，电源也会被短路，故D 不符题意。

故选B 。

12．电冰箱起动时，与电冰箱并联的台灯变暗。

关于这一现象，下列说法中不正确的是（ ）
A ．进户线中电流变大
B ．线路中电阻变大
C ．线路中热损耗变大
D ．灯泡两端的电压变小
【答案】B
【解析】
【分析】
【详解】
A ．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由P UI =可知，干路中的电流变大，故A 正确，不符合题意；
B ．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B 错误，符合题意；
C ．干路中的电流变大，由2Q I Rt =知，线路中的热损耗变大，故C 正确，不符合题意；
D ．因干路中的电流变大，由U IR =知，线路电阻分压变大，台灯两端的电压变小，所以台灯将变暗，故D 正确，不符合题意。

故选B 。

13．如图所示的电路出现故障，总开关S 跳闸后，复位时又立即跳闸。

电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L 0，当闭合开关S 、S 1时，L 0正常发光，L 1不发光；当闭合开关S 、S 2时，L 0和L 2都发出暗红色光；则可以确定电路故障是
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。

【详解】
当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。

故选B。

【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。

14．关于家庭电路，下列说法正确的是（）
A．空气开关“跳闸”的原因可能是用电器发生了短路
B．使用试电笔时，手不要接触笔尾金属体，以免触电
C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用
D．家庭电路中开关接在火线或零线上都可以
【答案】A
【解析】
【详解】
A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；
B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；
C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；
D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。

15．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）
A．台灯开关处有短路
B．插座处有短路
C．台灯灯座处有短路
D．台灯插头处有短路
【答案】C
【解析】
【详解】
A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；
B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；
C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；
D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；
故选C。

16．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析不合理的是（）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】B
【解析】
【详解】
A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；
C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；
D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符
合题意。

故选B。

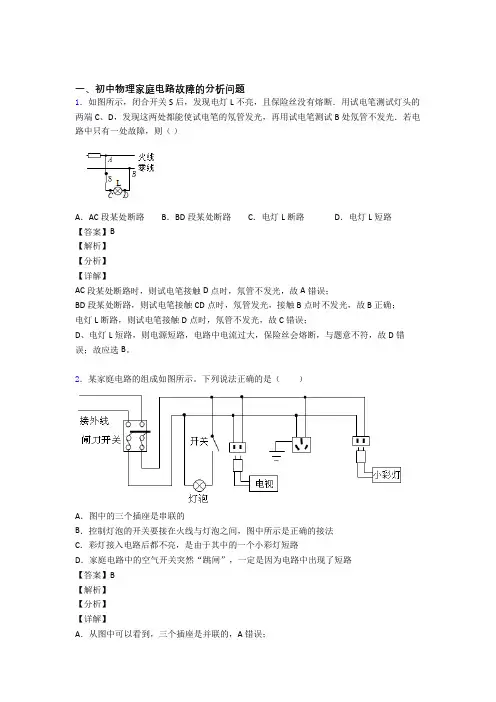

17．某家庭电路的组成如图所示。

下列说法正确的是（）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路
【答案】B
【解析】
【分析】
【详解】
A．从图中可以看到，三个插座是并联的，A错误；
B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；
C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；
D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。

18．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。

某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。

那么可以判定故障是（）
A．火线和零线短路B．电线AC段某处断路
C．电线BD段某处断路D．电灯L短路
【答案】C
【解析】
【详解】
AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；
B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；
C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。

故选C。

19．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
【答案】C
【解析】
【分析】
【详解】
正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．
20．关于家庭电路及其相关知识，下列说法正确的是（）
A．电能表的转盘转得越快，说明用电器消耗的电能越多
B．空气开关跳闸一定是发生了短路现象
C．使用有金属外壳的家用外壳必须接地
D．使用测电笔时，手不能接触到测电笔的金属体笔尾
【解析】
【详解】
A．电能表的转盘转得越快，说明电流通过用电器做功越快，因电流做功的多少还与通电时间有关，所以，不能确定电流做功的多少，即不能确定用电器消耗电能的多少，故A错误；
B．空气开关跳闸，是因为电路中的电流过大，可能是电路发生了短路或用电器总功率过大引起的，故B错误；
C．使用有金属外壳的家用电器，其外壳必须接地，能防止外壳漏电时发生触电事故，故C 正确；
D．使用测电笔时，笔尖接触要检测的导线，手指要接触笔尾金属体，故D错误。
