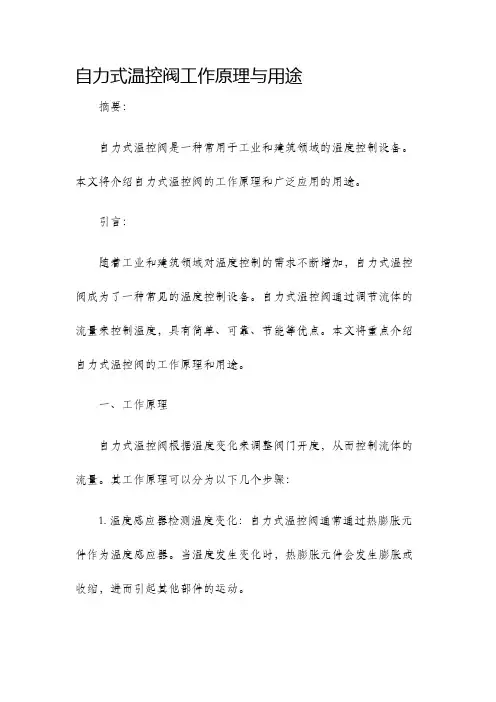

自力式温控阀工作原理与用途
自力式温控阀工作原理与用途摘要：自力式温控阀是一种常用于工业和建筑领域的温度控制设备。
本文将介绍自力式温控阀的工作原理和广泛应用的用途。
引言：随着工业和建筑领域对温度控制的需求不断增加，自力式温控阀成为了一种常见的温度控制设备。
自力式温控阀通过调节流体的流量来控制温度，具有简单、可靠、节能等优点。
本文将重点介绍自力式温控阀的工作原理和用途。
一、工作原理自力式温控阀根据温度变化来调整阀门开度，从而控制流体的流量。
其工作原理可以分为以下几个步骤：1. 温度感应器检测温度变化：自力式温控阀通常通过热膨胀元件作为温度感应器。
当温度发生变化时，热膨胀元件会发生膨胀或收缩，进而引起其他部件的运动。
2. 传导热量到活塞或传感元件：热膨胀元件通常会通过传导热量来影响活塞或传感元件的运动。
这通常是通过热传导实现的。
3. 控制阀门开度：活塞或传感元件的运动会进一步影响阀门的开度。
当温度升高时，活塞或传感元件会扩张，从而打开阀门，增加流体流量。
相反，温度降低时，活塞或传感元件会收缩，关闭阀门，减小流体流量。
通过这样的工作原理，自力式温控阀可以实现对流体的精确温度控制。
二、用途自力式温控阀在工业和建筑领域有广泛的应用。
以下是它们常见的用途：1. 暖通空调系统：自力式温控阀可以应用于暖通空调系统中，实现对室内温度的精确控制。
它们可以用于调节供暖水或冷却水的流量，以及控制供暖或制冷设备的运行。
2. 工业生产：在工业生产中，自力式温控阀可以用来控制流体的温度，确保生产过程中的温度要求得到满足。
例如，在化工生产中，自力式温控阀可以用来控制反应器中的温度。
3. 锅炉控制系统：自力式温控阀在锅炉控制系统中也有广泛的应用。
它们可以用来控制锅炉的水温和蒸汽压力，确保锅炉运行在安全、高效的状态。
4. 热水供应系统：自力式温控阀可以用于热水供应系统，在供热过程中对水温进行控制，保证用户得到符合需求的热水。
5. 汽车工业：自力式温控阀也广泛应用于汽车工业中，用于控制汽车的冷却系统。
自力式温度控制阀简介
自力式温度控制阀简介自力式温度控制阀无需外部能量即可自动调节温度。
它适合与蒸汽，热水，热油等进行各种热交换条件，并广泛用于加热，空调和生活热水中。
温度是自动调节的，并且温度是自动调节的，以用于特殊的工作条件，例如化学，纺织，制药和其他生产项目。
1、执行器产品，该产品使用调节后的介质的能量自动调节介质的温度，而无需任何额外的能量。
具有设定温度范围广，显示清晰，精度高和过载保护装置，安全可靠。
2、它用于各种加热，供水，制冷，灭菌和消毒设备的自动温度调节，例如化工，石油，电力，冶金，食品，纺织，民用建筑，旅馆，饭店和其他设备。
自力式温度控制阀适用于各种冷却系统中非腐蚀性液体，气体和蒸汽的温度控制。
当受控介质的温度升高时，控制阀关闭（加热类型）；当受控介质的温度升高时，控制阀打开（冷却型）。
设计选择的要点如下：1、首先确定受控介质是油还是水。
2、计算受控介质的流量m3/h。
3、根据控制介质和设计流量选择三通恒温器的口径。
4、根据阀体材料（铸铜或T铸铁），连接形式（F法兰，G管螺纹，ZG锥管螺纹），阀结构类型（Z旋转阀类型，H滑阀类型），温度调节范围和安装类型决定了三通控制阀的型号。
5、根据三个阀口的流向不同，三通恒温阀可用于汇合或分散控制场合。
6、将通过阀的两种不同温度的流体混合成温度在前两种之间的第三种温度的流体。
该阀有两个入口（B是高温入口，C是低温入口）和出口（A）。
温度感测元件安装在出口（A）上。
分离式三通恒温器的功能是在通过阀门后按比例将流体分成两部分。
当阀门关闭一个出口时，它将打开另一个出口。
这种阀具有一个入口（A）和两个出口。
7、三通恒温器可以代替二通阀和三通管。
8、旋转阀三通恒温器有六种安装类型，适用于任何管道连接。
根据系统的实际管道连接选择安装类型。
9、三通恒温器可以安装在任何位置，但应急手动设备的表面应安装在便于操作的位置。
10、自力式温度控制阀为防止介质中的杂质堵塞或阻塞，三通温度控制阀应在阀前配备过滤器。
自力式温控阀说明书
410
27/32
290
90 404 25
1
1＂
4
410
29/35
310 97.5 414 32
1
1＂
4
410
36.5/43
量 JXZW-100 DN100 350 107.5 414 32
1
1＂
4
410
42/53
JXZW-125 DN125 395 122.5 436 38
1
1 2
＂
410
48/64
山东佳信自动化有限公司
电话：0531－82944860
山东佳信自动化有限公司
SSSHHHAAANNNDDDOOONNNGGGJJJIIIAAAXXXIIINNNSSSCCCIIIEEENNNCCCEEE---TTTEEECCCHHHEEEXXXPPPLLLOOORRRIIINNNGGGCCCOOO..,.,L,LLTTTDDD
根据现场情况，请按照以下内容尽可能的告知我们。我们将最快的、 最好的服务来回报用户。
-7-
山东佳信自动化有限公司
SSSHHHAAANNNDDDOOONNNGGGJJJIIIAAAXXXIIINNNSSSCCCIIIEEENNNCCCEEE---TTTEEECCCHHHEEEXXXPPPLLLOOORRRIIINNNGGGCCCOOO..,.,L,LLTTTDDD
六、温控器的安装
温控器分为两部分：阀体部分（木箱包装）和执行部分（纸箱包装）。安 装前请核对木箱与纸箱上的编号，要求编号一致。安装阀体时，注意阀 体流向与介质流向一致。执行器按照下图连接，注意使温度牌向外，以 方便调节温度。安装感温探头时，可用扳手固定 A 处（图 1）。千万不要 用扳手固定 B 处（图 2），请注意不要使感温探头转动，以免拧断上方导 管，导致机器报废。
关于自力式调节阀的说明
关于自力式调节阀的说明自力式调节阀又称自力式控制阀，是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，使阀前(或阀后)压力稳定的节能型产品。
例如，如果管道中压力升高，那么阀门输出端反馈信号通过信号管传递到执行机构驱动阀瓣使阀门开度变小，从而降低压力使其维持到恒定值，如果管道中压力降低，那么阀门输出端反馈信号通过信号管传递到执行机构驱动阀瓣使阀门开度变大，从而升高压力使其维持到恒定值。
自力式调节阀是一种新的调节阀种类，功能原理与一般的调节阀相同，主要区别在于无需外界提供动力和不接受外来仪表控制信号。
自力式调节阀按照功能和结构可分为压力自力式调节阀、差压自力式调节阀、温度自力式调节阀、液位自力式调节阀及流量自力式调节阀。
该产品最大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。
采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工等行业工业设备中气体、液体、蒸汽等介质的自动控制。
自力式调节阀与减压阀的主要区别：1. 工作目的是不一样的，自力式调节阀重在调节，减压阀是单纯的减压；2. 减压阀是可以主观进行压力调节，如果阀前压力波动大，调节需比较频繁。
而自力式调节阀是根据一个设定的、客观的数值自动进行动作的，调节后的压力可以是恒定的；3. 减压阀需要手动调节压差，如果阀前压力变化，阀后压力也是变化的，不能自动调节到固定的压力。
而自力式调节阀可以自动地做到背压稳定或者阀前压力稳定；4. 自力式调节阀的主要目的是维持压力稳定，而减压阀主要作用是将压力降至一定数值之下；5. 减压阀调节范围更广，而自力式调节阀则只能将压力调节到恒定值；6. 减压阀调节精度更高，一般为0.5，而自力式调节阀的调节精度一般为8%-10%；7. 自力式调节阀可以控制压力、差压、温度、液位、流量等，而减压阀功能比较单一，一般只起减压作用；8. 自力式调节阀既可以调节阀前压力稳定，也可以调节阀后压力稳定，而减压阀只能调节阀后压力，起到减压作用；9. 应用行业不同，自力式调节阀广泛应用于石油、化工等行业，减压阀主要应用于给水系统、消防系统、采暖系统、中央空调系统等。

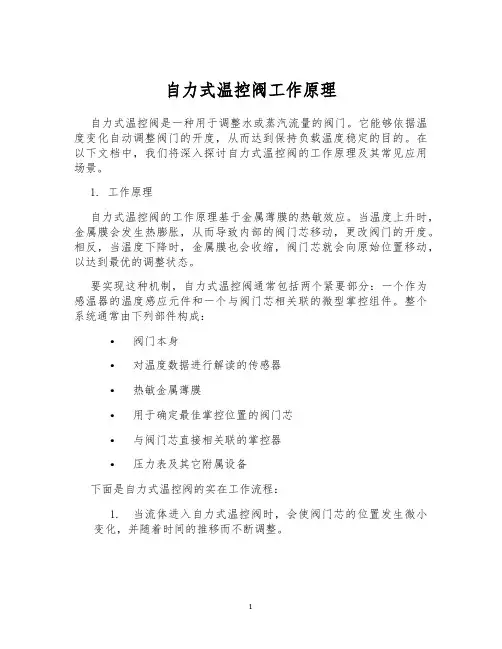

自力式温控阀工作原理
自力式温控阀工作原理自力式温控阀是一种用于调整水或蒸汽流量的阀门。
它能够依据温度变化自动调整阀门的开度，从而达到保持负载温度稳定的目的。
在以下文档中，我们将深入探讨自力式温控阀的工作原理及其常见应用场景。
1. 工作原理自力式温控阀的工作原理基于金属薄膜的热敏效应。
当温度上升时，金属膜会发生热膨胀，从而导致内部的阀门芯移动，更改阀门的开度。
相反，当温度下降时，金属膜也会收缩，阀门芯就会向原始位置移动，以达到最优的调整状态。
要实现这种机制，自力式温控阀通常包括两个紧要部分：一个作为感温器的温度感应元件和一个与阀门芯相关联的微型掌控组件。
整个系统通常由下列部件构成：•阀门本身•对温度数据进行解读的传感器•热敏金属薄膜•用于确定最佳掌控位置的阀门芯•与阀门芯直接相关联的掌控器•压力表及其它附属设备下面是自力式温控阀的实在工作流程：1.当流体进入自力式温控阀时，会使阀门芯的位置发生微小变化，并随着时间的推移而不断调整。
2.一旦传感器感知到温度变化，就会判定当前温度与设定值之间的差距，并通过管路中内置的捏管或其它阀门的开度来调整水流量，以达到设定温度。
3.此时，阀门芯会自动移动以更改阀门的开度，流体流量因此发生变化，温度得以稳定。
总的来说，自力式温控阀是一个特别稳定的系统，能够在微小的波动范围内维持负载温度。
2. 应用场景自力式温控阀具有精度高、噪音低、安装简便等优点，在很多应用场景得到广泛的应用。
以下是一些常见的自力式温控阀的应用场景：2.1. 暖通空调领域在暖通空调系统中，自力式温控阀是一种广泛应用的调整阀门。
它通常用于维持入口水温度的稳定，以及保持空气流量在合理范围内。
随着供暖需求量的加添，自力式温控阀的使用在这一领域中越来越普遍。
2.2. 水处理领域自力式温控阀也被广泛应用于水处理行业中。
它们通常被用于监测储存水箱的温度，以及调整恒定水流通过过滤器时的水温。
这些阀门通常会在恒定水流显现异常，或者温度超出设定范围时，自动关闭，以避开水流过热或过冷。
山东光正自控工程 ZWT 自力式温度调节阀 说明书
ＺＷＴ自力式温度调节阀 安装使用说明书山东光正自控工程有限公司一、前言首先感谢您选用我们公司的产品。
我们愿以优质的产品、热情的服务与您携手合作。
为了使我们的产品更好的为您服务，请您详细阅读以下内容。
二、适用场合： 自力式温度调节阀无需外界能源便可自动进行温度控制，广泛应用于生活热水供应、供暖、空调等热交换场合及化工、纺织、印染、制药等生产过程，适用介质可为蒸汽、高温水、热油、冷却水、冷冻水等。
三、工作原理： 感温液体感受温度变化引起膨胀收缩。
温度升高时，感温液体膨胀，推动执行机构动作，将调节阀阀体关小，减少热媒流量；反之，温度降低时，感温液体收缩，复原弹簧推动调节阀阀体反向动作，开启阀门，增大热媒介质流量，从而实现二次出水温度稳定在设定范围内。
四、产品特点： Ø 无需电或压缩空气等外界能源，安全可靠； Ø 感温液体膨胀均匀，比例式调节控制； Ø 可控介质种类多，可应用于多种控制场合； Ø 控制精度高，工作稳定，有效节约能源； Ø 平衡式阀体设计，使阀门能在更大压差下工作； Ø 线性或等百分比流量特性； Ø 温度设定操作简单，方便用户调节； Ø 设备体积小，重量轻，安装非常方便。
五、产品验收： １、 本产品由执行机构（包括传感器、控制器、导管、隔热支架）和平衡式调节阀体组成（图１）。
其中执行机构纸箱内装有调节扳手和使用说明书。
２、 为方便运输，本产品的执行机构和调节阀阀体部分分别包装（ＤＮ４０口径以下阀门为整体包装）。
验收使用时必须确保二者的外包装出厂编号一致。
３、 检查阀体部分和执行机构是否破损，导管是否断裂。
４、 传感器联接导管标准长度见表１，如达不到现场安装要求，请及时通知厂家或特约经销商进行更换，请勿自行拆卸。
５、 本产品为流量调节阀类型，其流通能力略低于同口径截止阀，选型时请注意。
参数性能表：（表１） ＤＮ（ｍｍ） ３２ ４０ ５０ ６５ ８０ １００ １２５ １５０ ２００ ２５０ ＫＶ值（ｍ３∕ｈ）＊ １１ １５ １９ ３１ ５２ ７８ １２２ １９０ ３００ ４５０ 导管长（ｍ） ３ ３ ３ ３ ３ ３ ４ ４ ４ ４ ＊ 阀门前后压差为０．１Ｍｐａ时，通过的１５℃清水的流量（ｍ３∕ｈ）。
自力式温控阀工作原理
自力式温控阀工作原理自力式温控阀是一种常用于暖通空调系统中的温度控制装置，它利用介质的自身特性来实现温度的自动调节。
自力式温控阀通常由温控元件、控制阀体和执行机构组成。
首先，温控元件是整个自力式温控阀的核心部件，它能够感知环境温度的变化，并将这些信号转化为控制阀开度的信号。
常见的温控元件有膨胀元件和气体元件两种。
膨胀元件是一种利用物质膨胀和收缩性质的温控元件。
它由一根钢管和内部充有特定工质的膨胀体组成。
当温度升高时，膨胀体膨胀，使得钢管伸长；反之，当温度下降时，膨胀体收缩，使得钢管缩短。
这种膨胀和收缩的运动通过机械连接装置与控制阀体相连，从而实现控制阀的开度调节。
气体元件则是一种基于气体的温控元件。
它通常由气体热敏材料、弹簧和气室组成。
当环境温度升高时，气体热敏材料会发生体积膨胀，使气室内部压力上升，进而使得弹簧变形，改变控制阀体的开度。
其次，控制阀体是自力式温控阀的调节部件。
它通常由阀座、阀芯和阀杆组成。
阀芯与阀座之间通过弹簧连接，弹簧的紧张程度由温控元件控制。
当温度升高时，膨胀元件或气体元件会使得弹簧紧张，推动阀芯打开，介质流量增大；反之，则推动阀芯关闭，介质流量减小。
通过这种方式，控制阀体调节介质的流动，从而实现对系统温度的控制。
最后，执行机构是自力式温控阀的驱动部分。
它通常由手轮、电机或气动装置组成，用于调节控制阀体的开度。
执行机构可以手动操作或自动化，根据需要来选择。
手动操作时，通过手轮旋转来调节阀芯的开度；自动化时，通过电机或气动装置接收来自温控元件的信号，从而自动控制阀芯的开度。
综上所述，自力式温控阀利用温控元件感知温度变化，通过控制阀体调节介质流动，从而实现对系统温度的自动控制。
它具有结构简单、可靠性高和响应速度快等特点，被广泛应用于各种暖通空调系统中。
自立式调节阀说明书
自立式调节阀说明书自立式调节阀说明书概述•自立式调节阀，又称自力式调节阀，是一种常见的工业控制阀。
•它通过内部的机械结构和控制系统实现对流体流量、压力以及温度的调节，广泛应用于各个工业领域。
结构与工作原理•自立式调节阀主要由阀体、阀芯、阀杆、执行器等组成。
•当流体通过阀体时，通过调节阀芯的开度，来控制流体的通过和阻塞。
•阀芯的开度由执行器通过正反馈机构传递，从而实现对流体流量和压力的精确控制。
特点与优势•精确的控制能力：自立式调节阀可以根据工艺需要，精确地调控流体的压力、流量和温度，在工业生产中起到关键作用。
•稳定可靠的性能：自立式调节阀采用高质量的材料和严格的制造工艺，保证了其稳定可靠的性能，能够适应各种恶劣的工况环境。
•高效节能的效果：自立式调节阀结构紧凑、运行平稳，能够提高生产效率，减少能源消耗，具有显著的节能效果。
•易于维护与操作：自立式调节阀具有简单的结构和高度自动化特点，方便维护和操作，减少了人工和时间成本。
应用领域•化工工业：自立式调节阀广泛应用于石油、化工、液化气等领域，实现了高效安全的生产流程控制。
•电力工业：自立式调节阀在发电厂的锅炉控制系统中，能够实现对流体温度和压力的稳定调控。
•制药工业：自立式调节阀用于药品生产流程中，能够保证药品质量和安全性。
•食品工业：自立式调节阀在食品生产过程中，用于调控流体流量和温度，确保食品的稳定性和安全性。
使用和维护注意事项•在安装自立式调节阀时，应根据实际需要正确选择阀门的型号、口径和安装位置。
•定期对自立式调节阀进行巡检和维护，保持阀门的正常运行和工作效果。
•在操作自立式调节阀时，务必遵守相关的工艺操作规程，以免发生操作失误和事故。
•如发现自立式调节阀存在故障或异常，请及时通知相关维修人员进行处理，切勿私自进行拆卸和修理。
结语自立式调节阀作为一种重要的工业控制阀，发挥着关键的作用。
通过对其结构、工作原理以及应用领域的了解，我们可以更好地掌握其使用和维护技巧，从而保证工业生产的安全和稳定。
自力式温度调节阀概述
自力式温度调节阀概述：自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。
有较宽的温度设定范围,显示清晰、精度高,并设有过载保护装置,安全可靠,因而广泛应用于化工、石油、电力、冶金、食品、轻纺、居民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。
套筒调节型适用于压差较大场合。
主要要零件材料阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯填料：聚四氟乙烯、柔性石墨推杆、衬套：2Cr13垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片波纹管：1Cr18Ni9Ti表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
允许压差允许压差值若大于公称压力，则取公称压力值。
连接标准连接尺寸及标准法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88 法兰密封面型：PN10、PN16为凸面PN40、PN64为凹凸面，阀体为凹面结构长度：GB12221-89夹套保温型夹套载热体接口：对焊φ18×4阀体法兰及法兰端面距离可以按用指定的标准制造。
如ANSI、JIS、DIN等标准调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。
根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。
调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。
直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
ZWT自力式温度控制阀
【ZWT自力式温度控制阀】适用场合自力式温度控制阀无需外界能源便可自动进行温度控制，广泛应用于生活热水供应、供暖、空调等热交换场合及化工、纺织、印染、制药等生产过程，适用介质可为蒸汽、高温水、热油、冷却水、冷冻水等。
工作原理不同用途的自力式温度调节阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。
下面以正作用式调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入需要控制温度的介质中，当介质温度升高时，感温液体膨胀，作用力克服了弹簧阻力，推动阀瓣向下运动，阀门趋于关闭，从而减少热媒介质的流量；反之，当介质温度低于设定温度时，感温液体收缩，复位弹簧推动阀瓣开启，增加热媒介质流量，使被控介质温度趋于升高。
循环往复，从而使被控介质的温度值始终保持在设定温度值允许的范围内。
产品特点◆无需电或压缩空气等外界能源，安全可靠；◆感温液体膨胀均匀，比例式调节控制；◆可控介质种类多，应用于多种控制场合；◆控制精度高，工作稳定，有效节约能源；◆平衡式阀体设计，等百分比或线性流量特性；◆温度设定操作简单，方便用户调节；◆设备体积小，重量轻，安装非常方便。
控温范围用于生活热水供应：30~80℃用于采暖、中央空调供暖：40~90℃用于除氧器等生产工艺过程：80~110℃用于其它特殊用途：120~180℃参数性能DN (mm) Kv值(m3/h)D(mm)D1(mm)螺栓孔(n-φ)L(mm)d(mm)L1(mm)H(mm)G(in)导管长(m)32 11 135 100 4-φ18 180 25 430 490 1-1/4" 340 15 145 110 4-φ18 200 25 430 500 1-1/4" 350 19 160 125 4-φ18 230 25 430 550 1-1/4" 365 31 180 145 4-φ18 290 25 430 570 1-1/4" 380 52 195 160 8-φ18 310 25 430 610 1-1/4" 3100 78 215 180 8-φ18 350 25 500 650 1-1/4" 3125 122 245 210 8-φ18 395 25 500 690 1-1/4" 4150 190 280 240 8-φ23 470 25 500 720 1-1/4" 4200 300 335 295 12-φ23 600 25 550 690 1-1/4" 4250 450 400 355 12-φ23 630 25 550 720 1-1/4" 4注： 1. D、D1、n-φ、为PN1.6Mpa法兰接口尺寸；2. 如用户需要PN2.5Mpa产品或口径为DN15、DN20、DN25、DN300的产品，请向我公司查询尺寸；3. 阀体材质：普通铸铁、球墨铸铁、铸钢。
自力式调节阀是如何调节温度及流量和压力
自力式调节阀是如何调节温度及流量和压力自力式调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。
根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。
一、自力式温度调节阀工作原理(加热型)温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。
加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。
阀开度大小与被控对象实际温度和设定温度的差值有关。
二、自力式温度调节阀工作原理(冷却型)冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀，只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反，阀体内通过冷介质，主要应用于冷却装置中的温度控制。
三、自力式流量调节阀工作原理被控介质输入阀后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1与Ps的差即△Ps=P1-Ps称为有效压力。
P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。
当流经阀的流量增加时，即△Ps增加，结果P1、Ps分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了阀芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。
相关链接：/product/fmtjf/index.shtml。
自力式温度调节阀ZZWP自力式温度调节阀
调节阀>>自力式调节阀>>自力式温度调节阀产品名称：自力式温度调节阀产品型号：ZZWP产品口径：DN20-150产品压力：1.6-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息气体、蒸汽、低粘度液体PN10、16、GB9113-88凸式PN40凹式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
自力式温控阀
自力式温控阀自力式温控阀性能原理普及加工定制：是型号：ZL测量范围：30~110℃产品适用范围：控温口径：DN15..250 温度设定范围：30..110℃材质：铸铁/铸钢简介：自力式温控阀是流量调节阀在温度控制领域的典型应用，通过控制换热器、空调机组或其他用热、冷设备一次热（冷）媒入口流量，以达到控制设备出口温度的目的。
当负荷发生变化时，通过阀门开启度调节流量，以消除负荷波动造成的影响，使温度稳定在设定范围内。
自力式温控阀的安装要求：一、自力式温控阀的阀体安装于一次侧热媒入口处附件，感温探头安装于二次侧出口处附近。
（1）阀体应按箭头指示顺热媒方向安装，不得装反。
（2）阀体安装前必须彻底吹洗管道，去除焊渣及杂物。
（3）系统预热时，先关闭温控阀前截止阀，打开旁通，至二次热媒温度升至接近要求温度时，方可彻底关闭旁通，打开温控阀前截止阀，将温控阀投入运行。
二、感温探头装于换热器出口附近或出水管道上（1）感温探头安装时，注意逆水流方向。
（2）若安装于非容积式换热器出口处时，请保持相当于5～1 0倍的管道直径距离，以便感测稳定均匀的热媒温度。
警告：感温探头装于换热器本体时，切勿与换热面接触或太近。
三、执行器安装：（1）顺毛细管卷绕方向将导管自然展开。
（2）将阀杆用力按至底部，如力量不够，请借助于辅助工具，如角铁等。
（3）将执行器总成安装于阀体上，将压紧联接螺母按顺时针方向旋转，直至被死，确保隔热架与阀体连接紧固，即完成安装工作。
自力式温控阀调试使用方法：温控阀出厂时已根据用户要求设定温度。
如果用户事先无要求，则出厂时温度默认值为6 0℃，用户可直接使用。
用户也可旋转温控旋钮，参照二次热水温度表重新设定或微调。
调整时应关闭热源，阀体内泄压后传感器所测温度降至需设定温度以下时方可调整。
山东三立自力式温控阀特点：适用介质：蒸汽、热水、导热油等调节范围：30℃~110℃导线管长度：3.5米（如有特殊要求，可加长）材质：球铁、碳钢、不锈钢公称压力：PN16、PN25泄漏率：0...0.05%Kvs行程：DN40—DN100:20mmDN125—DN250:40mm默认出厂温度：60℃。
自力式温控阀的工作原理及其安装要求
自力式温控阀的工作原理及其安装要求一、自力式温控阀的工作原理1、自力式温控阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。
温度传感器内液体膨胀均匀，其控制作用为比例调节并非直开直关式。
自力式温控阀被控介质均匀变化时，传感器内的感温液体的体积也随之膨胀或缩小。
自力式温控阀被控介质高于设定值时，感温液体膨胀，推动阀芯向下关闭，减少热媒的流量；被控介质低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。
2、电动温控阀是流量调节阀在温度控制领域的典型应用，其基本原理：通过控制换热器、空调机组或其他用热、冷设备、一次热(冷)媒入口流量，以达到控制设备出口温度。
当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定值。
二、自力式温控阀的安装要求1、调节阀安装调节阀直接联接在蒸汽管路上，安装前应将所有管路清洗干净，不得有杂物。
调节阀管路应置于旁通管路上面或侧面，并使两管路水平。
旁通阀应确保无蒸汽泄漏，调节阀前后及旁通管路中应安装截止阀，调节阀应垂直安装，阀体侧面箭头标注方向与被控介质流动方向一致。
调节阀前须安装过滤罩。
调节阀佳工作压力为0.3~0.5MPao。
2、温度传感器安装安装前将传感器导管沿螺旋方向滚动伸展平直，严禁硬性拉伸，以免将导管折断，导管允许小弯曲半径为50mm。
温度传感器安装时，先将传感器联接螺母⑤取下连接在换热器中的传感器插孔内，也可直接焊接在换热器热水出口管路中，在传感器上部凸缘的下侧缠绕3-5圈石棉绳然后将传感器插入联接螺母中，拧紧传感器联接螺栓不得漏水，安装时温度传感器须全部直接浸没在被加热介质出口处或被加热介质出口管路内，使之能正确感受被加热介质的出口温度。
自力式温控阀结构原理及流到概述
1 前言自力式温控阀是一种全自动的流体温度和流量控制装置。
它的作用是当两种温度不同的流体分别通入阀腔，通过温控阀内件自动调节两者的流量，使出口温度保持恒定，而无需外加驱动和控制装置。
作为一种新型阀门，温控阀在我国的应用日益广泛，主要应用于电站发电机组和离心压缩机组等大型的高速回转机组的轴承润滑冷却系统以及其它对流体有温度控制要求的系统中，它具有结构简单、性能可靠和节能等优点。
用于自力式温控阀的感温元件有不同的类型，如形状记忆合金、双金属片等，但是目前较多采用的是蜡质感温元件。
迄今，国内外对采用蜡质感温元件的自力式温控阀多从感温包和机械结构的角度进行分析研究，而很少应用数值模拟软件对温控阀的流道温度场分析。
本文应用CFD软件FLUENT对某型号的温控阀进行数值模拟，对其温度场进行详细的分析，以及对流道进行优化，使其能够更好地发挥恒温控制的作用。
2 自力式温控阀的结构及工作原理某一型号自力式温控阀的结构如图1所示。
感温包是核心部件，它既是流体的感温元件，又是阀门的驱动元件，由感温蜡与铜沫混合物组成，其中铜沫主要起导热作用，可使感温包内、外的热量快速传递及均匀分布。
驱动力基于温度升高时蜡熔化的体积膨胀。
感温蜡的体积变化被锥形橡胶键放大，并传给阀杆，改变调节筒的位移量，进而改变冷热流体的流量，直到达到预定温度。
感温蜡与橡胶键之间设有一层橡胶隔膜，起隔离作用。
图1 自力式温控阀结构示意该自力式温控阀为三通阀，两进一出。
热流体首先进入温控阀（此时冷流体通道还处于关闭状态），通过调节筒内腔流经感温包。
当感温包感知热流体的温度高于设定温度值时，其内填的感温蜡发生相变，体积膨胀，通过推动阀杆使调节筒产生位移，同时打开冷流体通道（热流体通道变小），于是冷流体流入温控阀，并与热流体进行混合。
冷、热流体混合后，还要经过一小段空腔才到达感温包，通过热交换温度达到一定值后，混合流体再经过感温包与温控阀出口之间的空腔室，最终流出温控阀。
自力式温控阀使用说明
自力式温控阀一、基本原理温度控制阀是流量调节阀在温度控制领域的典型应用，通过控制换热器、空调机组或其他用热、冷设备一次热（冷）媒入口流量，以达到控制设备出口温度目的。
当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度稳定在设定范围内。
二、应用领域该产品广泛应用于暖通空调、生活热水，楼宇自控热力除氧及工业生产领域的换热设备。
三、产品说明（1）简介ZW系列温控阀是利用液体热胀冷缩原理，靠感温包内液体体积变化产生的压力来调节阀门开度，以达到控制热源介质流量的目的，最终控制被加热介质的温度。
控制过程为：其控制方式为简单的比例控制（P控制）,（2）产品特点a、液压驱动，无需外部电源，使用安全可靠。
b、选用新型控温介质，热膨胀比例特性好，稳定性强。
c、造价低、工作稳定，调温范围广。
e、平衡式阀门，等百分比/ 线性流量特性。
f、结构紧凑，体积小，安装简捷，使用寿命长。
（4）技术参数1.阀体2.感温器3.控制器4.导管5.调节盖6.自动保护系统 7.指示标牌 8.支架 9.密封压塞 10.下联母四、型号编号自力式公称压力公称直径` 材质五、安装指导a、温控阀前后装截止阀，并设旁通，以便检修。
b、阀体要水平安装在一次热媒管道上，切勿倾斜或倒置。
c、温控阀前装过滤器，防止焊渣割伤阀芯。
d、感温探头装于换热器出口处或出水管道上。
（如图示）e、传感器导管长3.5米（如需加长请订货时说明）。
f、出厂设定值为60℃，用户可自行调整设定。
换热器系统按装图管路系统按装图六．调试与运行1．系统运行前，先确保整个管网已注满水，并开启循环泵，在确定系统无异常的情况下，方可将一次热媒的温控阀投入运行，步骤如下：第一：关闭自力式温控阀前后的截止阀第二：缓慢开启旁通截止阀，让一次热源漫漫注入系统。
第三：待管网温度升至或接近要求温度时，缓慢关闭旁通截止阀，并同时缓慢打开温控阀前后截止阀。
第四：观察出水温度变化，待出水温度稳定后即完成操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自力式温控阀(铸钢)SLZW型的详细说明
SLZW型自力式温度调节阀不需外界能源而进行温度自动调节。
它适用于蒸汽、热水、热油等为介质的各种换热工况。
广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊工况的温度自动调节，如化工、纺织、制药等生产工程。
济南工达生产的-自力式温控阀
一、工作原理：
自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。
温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。
被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。
被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。
二、使用特点：
1. 安装简单。
2.无需电源气源。
3.调节设定简易。
4.平衡阀芯设计
自力式压差控制阀不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量偏差，恒定用户进出口压差，有助于稳定系统运行，自力式压差控制阀特别适用分户计量或自动控制系统中。
自力式压差控制阀不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量偏差，恒定用户进出口压差，有助于稳定系统运行，自力式压差控制阀特别适用分户计量或自动控制系统中。
自力式压差控制阀的性能特点：自力式压差控制阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并有以下的特点：
1、恒定被控制系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
自力式压差控制阀的技术参数：1、公称压力：1.6MPa；
2、介质温度：0-150℃；
3、工作压差范围：0.02-0.3MPa；
4、控制压差设定值：0.02MPa；控制压差可调范围0.02-0.3MPa；
5、导压管长度：1.6m；
6、导压管连接端尺寸：1/2"管螺纹；自力式压差控制阀的选型说明：按式KV=G/式中（G-M3/h），根据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；根据最小流量和可能的最大工作压差计算所需的最小KV值，应大于阀门的最小KV值，如G=3-10M3/h，△P"最大=200KPa，△P"最小=20KPa，KV最大=10/=25，KV 最小=3/=2.12，选择DN50即符合要求，建议尽量不变径选用阀门。
