堆垛机结构设计

合集下载

单立柱有轨巷道式堆垛机结构设计

单立柱有轨巷道式堆垛机结构设计
单立柱堆垛机的设计结构通常包括以下几个方面：
1. 垂直吊挂系统：单立柱堆垛机通常配备垂直吊挂系统，用于悬挂货物并通过垂直运动使货物上下移动。

这种系统通常包括一个吊杆和一个吊钩，通过电动驱动进行上下移动。

2. 行走系统：单列式堆垛机通常配置一组行走轨道，通过行走轨道和行走驱动器的驱动，实现机器的行走和位置的调整。

行走系统通常具有平移和旋转功能。

3. 升降系统：除了垂直吊挂系统外，单立柱堆垛机还配备了升降系统。

通过一组电动驱动升降啮合机构控制货台板的升降，使货物从地面升高到所需的高度。

4. 控制系统：单列式堆垛机的控制系统通常包括电气控制柜和操作面板。

操作面板通常安装在机器的侧面，用于手动控制机器运行、故障报警及维护设置。

以上就是单立柱有轨巷道式堆垛机的基本结构设计，它们的配置和选择通常会根据用户的需求以及具体的操作要求来确定。

堆垛机结构设计

摘要自动化立体仓库，也叫自动化立体仓储，利用立体仓库设备可实现仓库高层合理化，存取自动化，操作简便化。

堆垛机是整个自动化立体仓库的核心设备，通过手动操作，半自动操作和全自动操作实现把货物从一处搬运到另一处。

它由机架（上横梁，下横梁，立柱），水平行走机构，载货台，货叉及电气控制系统构成。

本文主要是通过对一套实验室教学装置为基础，以实际为参考而建立的虚拟自动化立体仓库堆垛机系统，作者主要对堆垛机的分类进行简要的介绍，对堆垛机的各个部分的结构进行详细的研究首先对不同堆垛机简介和描述，然后通过巷道堆垛机进行整体分析并设计各个部分的结构，完成对各个部分的受力校核。

关键词:立体仓库、堆垛机、结构、受力校核。

AbstractAutomated multi-layered storehouse, also call for automated warehouse, using three-dimensional warehouse equipment can realize warehouse top rationalization, access automation, operation to handle. Stacking machine is the core of the whole automated warehouse equipment, through manual, semiautomatic operation and automatic operation to put the goods from one place to another place in handling. It is composed of (beam in beam, support), the mobile mechanism, bills, level platform, goods fork and electrical control system structure.This paper is mainly based on a set of laboratory teaching equipment as the basis, the actual for reference and establishing virtual automated multi-layered storehouse stacker system, the author mainly to the stackers classification, a brief introduction about the parts of stacker detailed study of the structure of different stacker first introduction and description, and then through the tunnel stacker integral analysis and design of structure, various parts of each part of the complete stress checking.Keywords: Automated multi-layered storehouse，Stacker,structure，Stress checking目录第1章绪论 (1)自动化立体仓库的起源与发展 (1)课题的提出及主要任务 (2)课题的提出 (2)课题的主要任务 (2)2、分三个部分进行功能模块设计：行走机构，升降机构，货叉的伸缩机构，并详细阐述每部分设计要点与设计过程。

自动化立体仓库堆垛机的设计

自动化立体仓库堆垛机的设计一、引言自动化立体仓库堆垛机是一种用于自动化仓库管理和货物堆垛的设备。

本文将详细介绍自动化立体仓库堆垛机的设计要求、技术规格和相关参数。

二、设计要求1. 载重能力：堆垛机应具备足够的承载能力，能够堆垛不同分量和尺寸的货物。

设计时需考虑最大承载能力和最大堆垛高度。

2. 堆垛速度：堆垛机的运行速度应高效稳定，能够满足仓库的日常运作需求。

设计时需考虑最大挪移速度和堆垛速度。

3. 精度要求：堆垛机的定位精度应高，能够准确放置货物。

设计时需考虑定位误差和堆垛误差。

4. 安全性：堆垛机应具备安全保护措施，能够避免事故和损坏。

设计时需考虑安全传感器、急停装置等安全设备。

5. 可靠性：堆垛机应具备良好的可靠性，能够长期稳定运行。

设计时需考虑机械结构、电气控制等方面的可靠性。

6. 操作便捷性：堆垛机的操作应简便易学，能够方便地进行控制和监控。

设计时需考虑人机界面和操作系统。

三、技术规格1. 结构设计：堆垛机应采用坚固稳定的结构设计，包括主体框架、升降机构、导轨系统等。

设计时需考虑材料选择、结构强度和稳定性。

2. 传动系统：堆垛机的传动系统应具备高效、稳定的特点，包括机电、减速器、传动链条等。

设计时需考虑传动比、传动效率和传动精度。

3. 控制系统：堆垛机的控制系统应具备高精度、高可靠性的特点，包括PLC控制器、传感器、编码器等。

设计时需考虑控制算法、通信协议和故障检测机制。

4. 电气系统：堆垛机的电气系统应符合相关电气标准，包括电气路线、电气设备等。

设计时需考虑电气安全、电气功耗和电气隔离等要求。

5. 软件系统：堆垛机的软件系统应具备高效、稳定的特点，包括调度算法、路径规划等。

设计时需考虑软件架构、软件接口和软件可扩展性。

四、相关参数1. 载重能力：最大承载分量为5000kg。

2. 堆垛速度：最大挪移速度为2m/s，堆垛速度为0.5m/s。

3. 精度要求：定位误差小于5mm，堆垛误差小于10mm。

堆垛机设计_毕业设计

题目：堆垛机设计（机械部分）专业：机械设计制造及其自动化学生：（签名）指导教师：（签名）摘要本文主要是有轨堆垛机的机械部分设计，包含堆垛机的行走机构、升降机构、伸缩机构的设计，其中重点放在了行走机构的设计上。

根据比较选择了单立柱堆垛机，在进行机构的设计时，根据电机确定机构的总体结构，再由运行阻力计算行走电机的功率，进而确定电机型号。

本设计升降轨道采用双柱型轨道，结构简单工艺性好，货叉伸缩机构借鉴了抽屉轨道的原理。

根据设计要求对各主要部件初步选型后再对部件进行强度的校核，来保证选择的合理性。

在本文最后部分，对该堆垛机的刚性和稳定性进行了较为详细的分析，从而保证了堆垛机工作时运行的平稳性和可靠性。

关键词：有轨堆垛机，行走机构，双柱型轨道Subject:The Design of the mechanical structure of a Stacker CraneAbstractThis paper describes the design of the mechanical structure , including the walking、lifting、stretch outing and draw backing mechanism of a stacker crane, in my design work I focus on the design of the walking mechanisms. According to the comparison we choice the single pillar stacker , In the design of the mechanism ,we according to he motor institutions determine the general structure of a stacker crane, Then cording the resistance to calculation traveling motor power and determine the motor model. Tracking the movement double column type orbit. Structure is simple and good in usability. The goods for the expansion institutions fork drawer the principle of orbit. According to the design requirements of the main components of preliminary selection, then to parts of checking intensity. to ensure that the choice of rationality . In the last part of this paper , the stacker strength and stability for a more detailed analysis , so as to ensure the smoothness of work stacker slide may run and reliability .Keywords: stacker crane, walking mechanism, double column type orbit目录1 绪论 (1)1.1有轨巷道堆垛机的发展： (1)1.2有轨巷道堆垛机的类型： (2)1.3有轨巷道堆垛起重机的发展趋势和研究意义： (3)2 堆垛机的结构设计 (5)2.1堆垛机的总体结构： (5)2.2起重重量 (5)2.3水平载荷 (6)2.4载荷状态 (6)2.5循环寿命 (6)3 行走机构设计方案 (8)3.1行走机构总体方案的确定 (8)3.2行走运行机构布置的主要问题 (8)3.3行走机构功率的确定于电机的选择 (9)3.3.1轨道及车轮 (9)3.3.2车轮踏面的疲劳强度校核 (9)3.3.2 主动行走轮直径的确定 (11)3.3.3 运行阻力计算 (12)3.4行走轮主轴的设计计算 (15)3.4.1 同步带传动设计计算 (15)3.4.2轴的设计计 (18)4 堆垛机伸缩机构设计 (22)4.1伸缩机构的方案确定 (22)4.2货叉传动装置的选型 (22)4.3货叉传动齿轮、齿条的计算 (23)5 升降机构的设计 (28)5.1升降机构的总体选型 (28)5.1.1定机构的工作级别 (28)5.1.2计算钢丝绳最大静拉力并选择钢丝绳 (28)5.1.3确定最小的卷绕直径 (29)5.1.4选择电动机并验算制动力矩 (30)5.2卷筒的设计 (31)6 堆垛机稳定性计算 (1)6.1堆垛机稳定性分析 (1)6.2运行中立柱挠度的计算 (1)6.2.1 立柱的相关计算 (1)6.2.2堆垛机外载荷计算 (1)6.2.2 堆垛机静态刚度的分析 (4)6.2.3 堆垛机结构强度计算 (6)6.2.4 整体稳定性计算 (7)结论 (8)致谢 (9)参考文献 (10)1 绪论我们熟知的轨巷道堆垛机是随着立体化仓库的发展而发展起来的专用起型重机，通常我们称之简称为：堆垛机。

自动化立体仓库堆垛机的设计

自动化立体仓库堆垛机的设计引言概述：自动化立体仓库堆垛机是现代仓储物流系统中的重要设备，其设计直接影响到仓库的运作效率和成本控制。

本文将从设计原理、结构特点、控制系统、安全性和可靠性等方面进行详细阐述，旨在帮助读者更全面地了解自动化立体仓库堆垛机的设计。

一、设计原理1.1 堆垛机的运行原理自动化立体仓库堆垛机通过电动机驱动，沿着固定的轨道上下移动，将货物从入库口运送至指定的货架位置。

同时，堆垛机配备有夹具或夹爪，可以将货物从货架上取下或放置上去。

1.2 堆垛机的升降原理堆垛机的升降机构通常采用液压系统或螺杆传动系统，通过控制液压缸或螺杆的运动来实现货物的升降。

液压系统具有升降速度快、负载能力大的优点，螺杆传动系统则具有精度高、稳定性好的特点。

1.3 堆垛机的定位原理堆垛机的定位通常采用编码器或激光传感器进行反馈控制，确保堆垛机能够准确停靠在指定的货架位置上。

编码器能够实现位置的精确控制，激光传感器则能够实现非接触式的测距。

二、结构特点2.1 主体结构自动化立体仓库堆垛机的主体结构通常由立柱、横梁、升降机构、夹具等部件组成。

立柱和横梁通常采用钢结构，具有承载能力强、稳定性好的特点。

2.2 控制系统堆垛机的控制系统通常由PLC控制器、人机界面、传感器等组成，实现对堆垛机的运行、升降、定位等功能的控制。

控制系统具有智能化、自动化的特点，能够提高堆垛机的运行效率和精度。

2.3 安全防护为了确保堆垛机的安全运行，通常在堆垛机的周围设置安全防护装置，如光栅、安全门、急停按钮等。

这些安全防护装置能够及时发现异常情况并采取相应的措施，保障操作人员和设备的安全。

三、控制系统3.1 PLC控制器PLC控制器是堆垛机的核心控制设备，负责对堆垛机的各项功能进行控制和调度。

PLC控制器具有稳定性好、可编程性强的特点，能够实现多种功能的自动化控制。

3.2 人机界面人机界面通常采用液晶显示屏或触摸屏，用于显示堆垛机的运行状态、报警信息等，并提供操作界面供操作人员进行参数设置和监控。

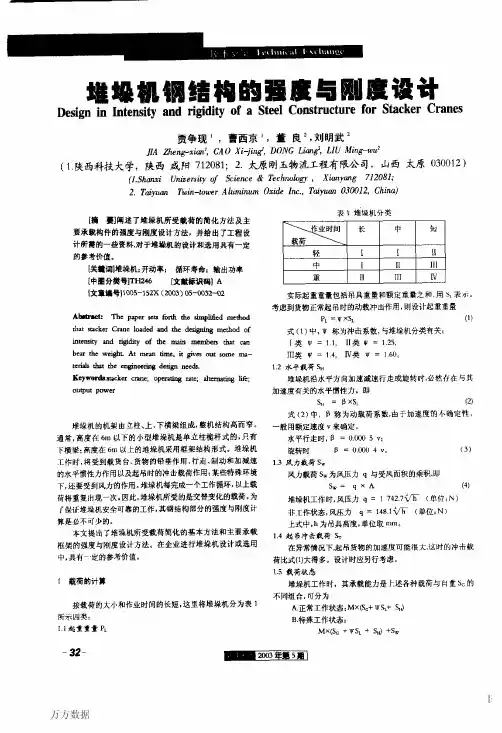

堆垛机钢结构的强度与刚度设计

Ｎ１
２
ＴａＸｎ／（９
５４９Ｘｙｌ）
（７）
式（７）中．Ｔａ为加速扭矩，单位为Ｎ・１３１１，ｎ为最大转速，单位为ｒ／ｍｉｎ；Ｙ。为行走效率：功率Ｎ，单位为ｋｗ。定格额定速度的功率为Ｎ，＝ＷｒＸｖ／（６００００Ｘｙ，）ｎｕｎ；功率Ｎ．单位为ｋｗ。上述公式计算的功率偏小，实际选择电机还要根据加减速值、转速和持续时间等因素适当放人。一般来说．高度１０ｍ、额定载荷５ｋＮ、总重约为１００ｋＮ的堆垛机，其｛Ｊ走电机功：＃约
【摘囊ｊ辆述了堆垛帆所受载蒋的簿化方法厦主要承载构件的强度与刚度设计方法，并培出了Ｚ程设计所糟的～盟鹰料，对于罐蠊机的设壬｝和选用具有一定的参考价值。
、＼廷业时间
载荷、＼
轻
由
长
由
短
ＩＩ
１１
【
ＩＩＩＩＩ
ｎ
ＩＩＩ
［荚ｔ蚓堆垛帆；开动率：循环寿命；输出功率［中期分类号］Ｔｍ４６ｆ文献标讽碣】Ａ演章编号１１００５—１５２Ｘ（２００３）０５－００３２－０２Ａｌ∞＇ａｅｔ：Ｔｈｅ
【２】苏翼林材料力学【Ｍ】』匕京高等教阿出版社，１９８８１３１刘昌棋自动化立体仓库设计ＩＭＩ讲稿［４１庸重蔗延茸庳自勤化＇＾ｆ厶，、＞ｒ７，，［ＭＩｌＨ４ｑ
１
ＯＯｍｍ时，横截面尺寸为２２０×
５０ｍ０３，货物深度为１５００ｍｒｎ时，相应尺寸为２２０ｘ１６０ｒｎｍ。
４立柱设计立柱按强度来设计。芷柱可简化为悬臂梁或平面框架ｔ当立柱承受交变载荷作ＨＪ时，其破坏应力为疲劳极限，如Ｑ２３５钢，拉伸极限。Ｆ４１０～５００Ｍｐａ，对称循环疲劳限ｏ，２ｔ４０～２４０Ｍｐａ。在设计时，颂将通常的应力——寿命（Ｓ－－Ｎ）曲线改
ｍｅｔｈｏｄｏｆ

堆垛机的细化设计方案

堆垛机的细化设计方案堆垛机是一种用于自动化堆垛、存储和取货的物流设备。

在设计堆垛机时，需要考虑到其结构、功能、控制系统等多个方面的因素，以确保其安全高效地运行。

本文将介绍一个堆垛机的细化设计方案。

首先，堆垛机的结构设计。

堆垛机一般由钢结构组成，包括上下行架、提升机构、行走机构、桁车及货叉等部分。

在设计时，应考虑到承载能力、稳定性和安全性等因素。

例如，采用合适的材料和结构设计，确保堆垛机具有足够的承载能力。

同时，增加结构的稳定性，可以通过合理的刚度设计和加固措施来实现。

此外，还需要注意堆垛机的重心位置和结构的抗风能力，在设计时进行综合考虑。

其次，堆垛机的功能设计。

堆垛机的主要功能是进行货物的堆垛、存储和取货。

在设计时，应根据实际需求确定货物堆垛的高度、存储密度以及最大载重能力等参数。

例如，可以根据货物的尺寸和重量来确定货叉的设计尺寸和承载能力。

此外，还可以考虑加装相应的传感器和控制装置，实现对货物的自动识别和定位，提高堆垛机的工作效率和精度。

再次，堆垛机的控制系统设计。

堆垛机的控制系统是其关键部分，决定了堆垛机的工作性能和安全性。

在设计时，应考虑到控制系统的可靠性、精确性和响应速度等因素。

例如，可以采用PLC（可编程逻辑控制器）作为控制核心，通过编写合适的控制程序，实现对堆垛机的各项功能的控制。

此外，还可以增加参数设置和故障诊断功能，方便对堆垛机进行调试和维护。

最后，堆垛机的安全设计。

堆垛机在工作过程中需要确保人员和设备的安全。

在设计时，应考虑到多种安全措施。

例如，可以安装多个安全传感器，实时监测周围环境和工作状态，一旦发现异常情况，及时停止堆垛机的运行。

此外，还可以考虑采用红外线避障系统和安全门等设备，限制人员进入危险区域。

同时，堆垛机的结构要满足相关安全标准和要求，并进行必要的安全评估和测试。

综上所述，堆垛机的细化设计方案需要考虑到结构、功能、控制系统和安全等多个方面的因素。

通过合理的设计和选择合适的控制装置和安全措施，可以确保堆垛机在运行过程中高效、安全地完成货物的堆垛、存储和取货任务。

堆垛机系统的方案设计

堆垛机系统的方案设计在堆垛机系统的方案设计中，有许多重要的因素需要考虑。

堆垛机系统是一种自动化的货物存储和取货系统，广泛应用于仓储和物流行业。

本文将从系统性能、技术选型、结构设计和安全性等方面，探讨堆垛机系统的方案设计。

一、系统性能设计堆垛机系统的性能设计是确保系统正常运行的基础。

性能设计应包括以下几个方面：1.1 提升速度和载重能力堆垛机系统的提升速度和载重能力对于提高货物存取效率至关重要。

设计时需充分考虑货物种类、尺寸和重量，确定堆垛机的最大提升速度和最大载重能力，以满足实际工作需求。

1.2 定位精度和稳定性堆垛机系统的定位精度和稳定性直接影响到货物的存取准确性和安全性。

设计时应结合自动控制系统，采用精准的定位传感器和稳定的运动控制算法，确保堆垛机的定位准确、稳定、可靠。

二、技术选型设计堆垛机系统的技术选型设计是选择合适的设备和技术方案，以满足系统需求。

技术选型设计应包括以下几个方面：2.1 传动方式和控制系统根据实际情况选择合适的传动方式，如液压传动、电动传动或混合传动等；同时，选择合适的控制系统，如PLC控制系统或计算机控制系统等，以实现自动化控制和监控。

2.2 使用的传感器和执行机构根据系统的具体工作要求和环境条件，选择合适的传感器和执行机构，如位置传感器、力传感器、激光传感器等，以及液压缸、电动机等，以实现系统的自动化操作和控制。

三、结构设计堆垛机系统的结构设计是确保系统稳定性和运行效率的重要因素。

结构设计应包括以下几个方面：3.1 跨距和高度根据仓库或物流中心的实际情况和存储需求，确定堆垛机系统的跨距和高度。

跨距和高度的设计需要考虑仓库的空间布局、货物存储密度和系统的提升能力。

3.2 支撑结构和导向装置设计合理的支撑结构和导向装置，以确保堆垛机运行的稳定性和安全性。

支撑结构应能够承受系统的重量和提升力，并具有足够的刚度和稳定性。

四、安全性设计堆垛机系统的安全性设计是保障人员和货物安全的关键。

堆垛机结构设计论文

优秀设计毕业设计[论文]题目：立体车库堆垛机结构设计学生姓名：学号：学部（系）：专业年级：指导教师：职称或学位：年月日目录摘要 (1)关键词 (1)Abstract (2)Key words (2)前言 (3)1. 绪论 (4)1.自动化立体仓库的起源与发展 (4)1.2 课题的提出及主要任务 (5)1.2.1 课题的提出 (5)1.2.2 课题的主要任务 (5)1.3 堆垛机的分类 (6)1.3.1 巷道式堆垛机的分类 (6)1.3.2 巷道式单立柱堆垛机 (6)1.3.3 双立柱巷道堆垛起重机 (7)1.3.4 桥式堆垛起重机 (7)1.4.1单立柱堆垛机的结构 (8)1.4.2 单立柱堆垛机的优点 (9)1.5 单立柱堆垛机的工作方式 (10)2.堆垛机的运动循环和各部分速度计算 (11)2.1 堆垛机的运动循环 (11)2.2 堆垛机各个部分运动速度计算 (11)2.2.1走行速度 (12)2.2.2升降速度 (13)2.2.3 货叉的伸缩速度 (13)2.2.4 额定数据表 (14)3. 堆垛机各部分的结构设计和力学分析 (14)3.1 堆垛机的外载荷计算 (14)3.2 沿巷道纵向平面受力分析 (19)3.3．1 单立柱堆垛机静态刚度分析 (20)3.3.2 弯矩放大系数 (23)3.3.3 立柱结构临界载荷 (24)3.4 堆垛机的设计计算 (26)3.4.1 主动行走轮直径的确定 (26)3.4.2 行走电动机的选用 (27)3.4．3 升降电动机的选用 (28)3.4.4 伸缩运动电动机的选用 (29)3.5 验算运行速度和实际所需功率 (29)结论 (30)参考文献 (32)【附表1】 (33)【附表2】 (34)致谢 (35)立体车库堆垛机结构设计摘要自动化立体仓库，也叫自动化立体仓储，利用立体仓库设备可实现仓库高层合理化，存取自动化，操作简便化。

堆垛机是整个自动化立体仓库的核心设备，通过手动操作，半自动操作和全自动操作实现把货物从一处搬运到另一处。

堆垛机结构设计

堆垛机结构设计堆垛机结构设计堆垛机是一种用于存储和取放货物的自动化设备。

它由机身、起升机构、行走机构和控制系统等组成。

以下是一篇关于堆垛机结构设计的文章，按照逐步思考的方式进行叙述。

第一步：确定需求在设计堆垛机结构之前，首先需要明确用户的需求。

这包括货物的尺寸、重量、存取方式以及堆垛机的工作环境等。

只有了解了这些需求，才能正确选择和设计合适的堆垛机结构。

第二步：选择机身结构堆垛机的机身结构有多种选择，例如单立柱式、双立柱式和多立柱式。

根据货物的尺寸和重量，以及工作环境的要求，可以选择最适合的机身结构。

单立柱式结构适合小型货物的存储和取放，而双立柱式或多立柱式结构适用于大型货物或需要较高起升高度的场景。

第三步：设计起升机构起升机构是堆垛机的核心部分，用于实现货物的起升和放下。

起升机构的设计需要考虑货物的重量、高度和稳定性等因素。

常见的起升机构包括链条式、钢丝绳式和液压式。

根据实际需求和预算，选择适合的起升机构，并合理设计其结构和参数。

第四步：设计行走机构行走机构是用于实现堆垛机在仓库中的移动。

行走机构的设计需要考虑货物的存取位置、行走速度和精度等因素。

根据仓库的布局和堆垛机的工作范围，选择合适的行走机构，常见的有轮式、轨道式和激光导航式等。

同时，还需要合理设计行走机构的传动方式和驱动系统，以确保其稳定性和可靠性。

第五步：设计控制系统堆垛机的控制系统是保证其正常运行的关键。

控制系统需要能够实时监测货物的位置和状态，并根据用户的指令进行操作。

同时，还需要具备故障诊断和安全保护功能，以确保堆垛机的安全性和可靠性。

根据实际需求，选择合适的控制器和传感器，并设计控制系统的软件和硬件结构。

第六步：进行模拟和测试在堆垛机结构设计完成后，需要进行模拟和测试以验证其性能和可靠性。

通过建立仿真模型，模拟堆垛机在不同工况下的运行情况，并进行性能分析和优化。

同时，还需要进行实际测试，验证设计的正确性和稳定性。

总结：堆垛机结构设计需要从确定需求开始，逐步进行选择和设计。

有轨堆垛机整体及行走机构的设计

有轨堆垛机整体及行走机构的设计摘要本文详细介绍了有轨堆垛机的整体结构设计理论和堆垛机行走机构的设计，其中重点放在了行走机构的设计上，在进行行走机构的设计时，主要是通过对行走机构的传动方案的选取，由运行阻力所决定的行走电机的选取，由速比决定的减速器的选取，以及制动装置制动器的选取和克服冲击的缓冲器等主要部件的选取，来进行设计的。

在根据设计要求对各部件初步选型后，都进行了校核，保证了选择的合理性。

在本文最后部分，对该堆垛机的稳定性进行了较为详细的讨论，保证了堆垛机工作时运行的平稳性。

本次设计的有轨堆垛机性能良好、动作灵活、操作方便、故障率低、维护简单方便，满足了生产的需要。

关键词：有轨堆垛机，机械，行走机构，稳定性The Design of the Overall structure and walking mechanism of a Stacker CraneAbstractThis paper describes in detail the design of the overall structure theory and walking mechanism of a stacker crane, in my design work I focus on the design of walking mechanism, when the design begins, I first select the transmission of the walking mechanism, second I select the motor by the running resistance of the walking system. Once the motor was selected，the speed ratio between the motor and the running wheels is definite. And we can select the reducer by the speed ratio. Other components such as brakes which is used to break when necessary can be selected by any requests of the system，so is the buffers，and so on.. In accordance with Design requirements, the initial selected components must be conducted a check to ensure the rationality of choice. In the last part of this paper, the stability of the crane is carried out in more detail discussion to ensure the stacker crane’s working stability.The design of the crane rail works out in good condition, action and flexible, convenient operation, low failure rate, maintenance，simple and convenient to meet the production needs.Keywords: crane rail，machine，run institutions，stability目录目录 (I)1. 绪论 (1)1.1 研究背景及内容 (1)1. 1. 1 有轨巷道堆垛机的发展 (1)1. 1. 2有轨巷道堆垛机的类型 (1)1. 1. 3有轨巷道堆垛机的发展现状及特点 (2)1.2变频调速技术简介 (3)1.2.1 变频器概述 (3)1.2.2变频器的分类： (3)1.2.3变频器的国内外发展现状 (5)1.3本文研究的内容 (6)2. 堆垛机的结构设计 (8)2.1堆垛机的结构特点 (8)2.2堆垛机门架的结构设计计算 (8)2.3 堆垛机门架的弯矩和挠度 (10)2.3.1 由于水平载荷产生的弯距 (10)2.3.2 由行走车轮的反力产生的弯距 (13)2.3.3 有叉取作业产生的弯矩 (14)2.4 设计数据计算校核 (14)2.4.1 框架结构的设计数据如下： (14)2.4.2 各部分的弯矩 (15)2.4.3 结构构件的弯曲应力 (16)3. 堆垛机行走机构的设计计算 (16)3.1堆垛机行走机构设计的基本原则和要求 (16)3.2 水平运行机构具体布置的主要问题： (16)3.3 机构的布置形式 (16)3.4 堆垛机设计计算 (16)3.4.1主动行走轮直径的确定 (16)3.4.2运行阻力计算 (17)3.4.3.行走电动机功率的计算 (18)3.4.4电动机的发热校验 (18)3.4.5 减速器的选择 (19)3.4.6验算运行速度和实际所需功率 (19)3.4.7 验算起动时间 (19)3.4.8 起动工况下校核减速器功率 (20)3.5选择制动器 (21)3.6 选择联轴器 (21)3.7 缓冲器的选择 (22)4. 堆垛机稳定性计算 (23)4.1堆垛机的稳定性分析 (23)4.2运行中立柱挠度的计算 (23)4.3运行中立柱的稳定性分析 (30)结论 (35)致谢 (36)1. 绪论近年来，随着企业生产与管理的不断提高，越来越多的企业认识到物流系统的改善与合理性对企业提高生产率、降低成本非常重要。

自动化立体仓库堆垛机的设计

自动化立体仓库堆垛机的设计一、引言自动化立体仓库堆垛机是现代物流仓储系统中的关键设备，它能够实现高效、准确地完成货物的垛放和取货操作。

本文将详细介绍自动化立体仓库堆垛机的设计要求、结构设计、控制系统设计以及安全性考虑等方面内容。

二、设计要求1. 载重能力：堆垛机应能够承载不同分量的货物，设计要求承载能力在500kg 至2000kg之间。

2. 升降高度：堆垛机的升降高度应能够适应不同仓库的垛放需求，设计要求升降高度在5m至30m之间。

3. 堆垛速度：堆垛机的运行速度应高效，设计要求堆垛速度在0.5m/s至2m/s 之间。

4. 定位精度：堆垛机的定位精度应高，设计要求定位精度在±5mm以内。

5. 可靠性：堆垛机的设计应具备高可靠性，能够长期稳定运行，故障率低于0.1%。

6. 系统集成：堆垛机的设计应考虑与仓库管理系统的集成，能够实现自动化操作、信息交互等功能。

三、结构设计1. 载货平台：堆垛机的载货平台应具备足够的承载能力和稳定性，采用钢结构设计，并配备防滑装置。

2. 升降机构：堆垛机的升降机构应采用液压或者电动升降方式，能够实现平稳、快速的升降操作。

3. 行走机构：堆垛机的行走机构应采用电动或者液压方式，能够实现平稳、灵便的行走操作。

4. 夹具设计：堆垛机的夹具设计应根据货物特性进行设计，能够稳固地夹持货物并保证安全运输。

5. 安全保护：堆垛机应配备安全保护装置，如防撞装置、限位开关等，确保操作过程中的安全性。

四、控制系统设计1. 控制方式：堆垛机的控制方式可以采用PLC控制或者计算机控制，实现自动化操作和集成管理。

2. 通信接口：堆垛机的控制系统应具备与仓库管理系统的通信接口，能够实现信息交互和数据共享。

3. 运动控制：堆垛机的运动控制应精确、稳定，能够实现平稳的堆垛、取货操作。

4. 故障诊断：堆垛机的控制系统应具备故障诊断功能，能够实时监测设备状态并提供相应的故障提示。

五、安全性考虑1. 安全防护：堆垛机的设计应考虑到人员安全，设置安全防护装置，如警示灯、声光报警器等。

堆垛机结构设计

摘要自动化立体仓库，也叫自动化立体仓储，利用立体仓库设备可实现仓库高层合理化，存取自动化，操作简便化。

堆垛机是整个自动化立体仓库的核心设备，通过手动操作，半自动操作和全自动操作实现把货物从一处搬运到另一处。

它由机架（上横梁，下横梁，立柱），水平行走机构，载货台，货叉及电气控制系统构成。

关键词:立体仓库、堆垛机、结构、受力校核。

AbstractAutomated multi-layered storehouse, also call for automated warehouse, using three-dimensional warehouse equipment can realize warehouse top rationalization, access automation, operation to handle. Stacking machine is the core of the whole automated warehouse equipment, through manual, semiautomatic operation and automatic operation to put the goods from one place to another place in handling. It is composed of (beam in beam, support), the mobile mechanism, bills, level platform, goods fork and electrical control system structure.This paper is mainly based on a set of laboratory teaching equipment as the basis, the actual for reference and establishing virtual automated multi-layered storehouse stacker system, the author mainly to the stackers classification, a brief introduction about the parts of stacker detailed study of the structure of different stacker first introduction and description, and then through the tunnel stacker integral analysis and design of structure, various parts of each part of the complete stress checking.Keywords: Automated multi-layered storehouse，Stacker,structure，Stress checking目录第1章绪论 (1)1.1自动化立体仓库的起源与发展 (1)1.2课题的提出及主要任务 (2)1.2.1 课题的提出 (2)1.2.2 课题的主要任务 (2)2、分三个部分进行功能模块设计：行走机构，升降机构，货叉的伸缩机构，并详细阐述每部分设计要点与设计过程。

堆垛机的结构设计

堆垛机的结构设计摘要...................................................关键词.................................................前言……...............................................1. 绪论...............................................1.自动化立体仓库的起源与发展........................1.2 课题的提出及主要任务............................1.2.1 课题的提出…...............................1.2.2 课题的主要任务.............................1.3 堆垛机的分类....................................1.3.1 巷道式堆垛机的分类.........................1.3.2 巷道式单立柱堆垛机.........................1.3.3 双立柱巷道堆垛起重机.......................1.3.4 桥式堆垛起重机.............................1.4.1单立柱堆垛机的结构..........................1.4.2 单立柱堆垛机的优点..........................1.5 单立柱堆垛机的工作方式..........................2.堆垛机的运动循环和各部分速度计算......................2.1 堆垛机的运动循环.................................2.2 堆垛机各个部分运动速度计算.......................2.2.1走行速度......................................2.2.2升降速度......................................2.2.3 货叉的伸缩速度...............................2.2.4 额定数据表...................................3. 堆垛机各部分的结构设计和力学分析.....................3.1 堆垛机的外载荷计算...............................3.2 沿巷道纵向平面受力分析...........................3.3．1 单立柱堆垛机静态刚度分析....................3.3.2 弯矩放大系数................................3.3.3 立柱结构临界载荷............................3.4 堆垛机的设计计算.................................3.4.1 主动行走轮直径的确定.......................3.4.2 行走电动机的选用...........................3.4．3 升降电动机的选用...........................3.4.4 伸缩运动电动机的选用.......................3.5 验算运行速度和实际所需功率....................... 结论.....................................................参考文献.................................................【附表1】.................................................【附表2】.................................................致谢.....................................................立体车库堆垛机结构设计摘要自动化立体仓库，也叫自动化立体仓储，利用立体仓库设备可实现仓库高层合理化，存取自动化，操作简便化。

自动化立体仓库堆垛机的设计

自动化立体仓库堆垛机的设计引言概述：自动化立体仓库堆垛机是一种高效、智能的物流设备，能够在仓库中自动完成货物的存储和取货任务。

本文将从设计的角度，详细介绍自动化立体仓库堆垛机的五个部分：机械结构设计、控制系统设计、传感器设计、安全系统设计和能源管理系统设计。

一、机械结构设计1.1 堆垛机的框架设计堆垛机的框架设计是整个机械结构设计的基础。

需要考虑的因素包括承重能力、稳定性和结构刚度等。

设计师应根据仓库的尺寸和货物的重量来确定框架的尺寸和材料，以确保堆垛机在运行过程中能够稳定地承载货物。

1.2 升降机构设计升降机构是堆垛机的核心部分，它能够实现货物的垂直运动。

在设计升降机构时，需要考虑到升降速度、承重能力和运动平稳性等因素。

合理选择升降机构的驱动方式和传动装置，可以提高堆垛机的工作效率和运动精度。

1.3 桁架设计桁架是堆垛机的横梁结构，承载着货物的运输和堆垛任务。

桁架设计需要考虑到承重能力、刚度和稳定性等因素。

合理选择桁架的材料和结构形式，可以提高堆垛机的运输能力和工作稳定性。

二、控制系统设计2.1 控制算法设计堆垛机的控制算法设计是实现自动化操作的关键。

设计师需要根据仓库的布局和货物的存储方式，确定堆垛机的路径规划算法和堆垛操作算法。

合理设计控制算法，可以提高堆垛机的工作效率和运动精度。

2.2 控制器设计控制器是堆垛机的核心设备，负责接收和处理传感器的信号，并控制堆垛机的运动。

设计师需要选择适合的控制器类型和通信协议，以确保堆垛机的控制系统能够稳定可靠地工作。

2.3 人机界面设计人机界面是堆垛机与操作人员进行交互的界面。

设计师需要考虑到操作人员的使用习惯和操作需求，设计直观、易用的人机界面。

合理设计人机界面，可以提高操作人员的工作效率和操作精度。

三、传感器设计3.1 路径检测传感器设计路径检测传感器用于检测堆垛机的运动路径，以确保堆垛机能够准确地行驶到指定位置。

设计师需要选择合适的传感器类型和安装位置，以提高路径检测的准确性和稳定性。

堆垛机结构计算公式

堆垛机结构计算公式堆垛机是一种用于货物存储和搬运的自动化设备，通常用于仓储物流系统中。

堆垛机的结构设计需要考虑多种因素，包括承载能力、稳定性、运动性能等。

在设计堆垛机时，需要进行结构计算，以保证其安全可靠地运行。

本文将介绍堆垛机结构计算的一些基本公式和方法。

1. 承载能力计算。

堆垛机的承载能力是指其能够承受的最大荷载。

在设计堆垛机的结构时，需要根据其使用场景和要处理的货物类型来确定承载能力。

一般来说，堆垛机的承载能力可以通过以下公式计算：P = F / A。

其中，P表示承载能力，F表示堆垛机能够承受的最大力，A表示承载面积。

在实际设计中，需要考虑货物的重量、堆垛机的结构强度等因素，以确定承载能力的具体数值。

2. 稳定性计算。

堆垛机在运行过程中需要保持稳定，以确保货物的安全。

稳定性计算是设计堆垛机结构时需要考虑的重要因素之一。

一般来说，堆垛机的稳定性可以通过以下公式计算：M = F d。

其中，M表示稳定矩，F表示堆垛机承受的力，d表示力的作用点到旋转轴的距离。

在设计堆垛机时，需要考虑货物的重心位置、堆垛机的结构布局等因素，以确保其稳定性。

3. 运动性能计算。

堆垛机在运行过程中需要具备良好的运动性能，以确保货物的高效搬运。

运动性能计算是设计堆垛机结构时需要考虑的另一个重要因素。

一般来说，堆垛机的运动性能可以通过以下公式计算：V = S / t。

其中，V表示速度，S表示位移，t表示时间。

在设计堆垛机时，需要考虑其运动部件的结构设计、动力系统的性能等因素，以确保其具备良好的运动性能。

综上所述，堆垛机的结构设计需要进行多方面的计算和考虑。

在实际设计中，需要根据具体的使用场景和要处理的货物类型来确定承载能力、稳定性和运动性能等参数，以确保堆垛机能够安全可靠地运行。

希望本文介绍的堆垛机结构计算公式和方法能够对相关工程技术人员有所帮助。

料箱库堆垛机货叉结构设计要求

料箱库堆垛机货叉结构设计要求
料箱堆垛机能大量存储货物，有效的运输货物，保证运输的合理性。

不过运输货物，堆垛机货叉具有重要的作用，是运输货物的关键。

货叉的结构和货物运输有着紧密的联系，只有合理的设计货叉结构，才能提高运输效率，同时也保障货物。

需求
货叉结构设计主要是根据需求，在仓储运输中，货叉不仅要达到能将货物从一个地方运输到另一个地方，同时还要保证货物运输可靠。

此外，运输货物的时候还要注重效率，只有有效率的运输才达到理想的运输效果，为企业创造更高的价值。

严谨
结构设计要注重严谨，因为每一个细节设计都会影响货叉的使用效果。

货叉结构设计不能存在一丝瑕疵，否则会影响堆垛机的使用。

合理
料箱库堆垛机货叉结构设计除了注重要严谨性，同时还要注重合理性，只有合理的设计才能满足设备需求，更好的配合堆垛机的运行。

如果货叉设计不合理，不仅会影响堆垛机的使用，同时也会影响货物的运输，给企业带来运输难题。

自动化立体仓库堆垛机的设计

自动化立体仓库堆垛机的设计引言概述：随着现代物流技术的不断发展，自动化立体仓库堆垛机已经成为仓储行业中不可或者缺的设备。

它具有高效、精准、安全等优点，可以大大提高仓储效率，减少人力成本。

本文将从设计角度出发，详细介绍自动化立体仓库堆垛机的设计要点。

一、结构设计：1.1 载货架设计：要考虑货物的尺寸、分量等因素，确定合适的载货架设计，确保堆垛机能够稳定地搬运货物。

1.2 传动系统设计：传动系统是堆垛机的核心部件，要选择高质量的传动装置，确保其稳定性和耐用性。

1.3 控制系统设计：控制系统是堆垛机的大脑，要设计可靠的控制系统，确保堆垛机能够准确地执行指令。

二、导向系统设计：2.1 导轨设计：导轨是堆垛机行走的基础，要设计合理的导轨系统，确保堆垛机行走稳定、准确。

2.2 传感器设计：传感器在堆垛机的运行中起着至关重要的作用，要设计灵敏、精准的传感器系统，确保堆垛机能够准确感知货物位置。

2.3 安全系统设计：安全是堆垛机设计中最重要的考虑因素之一，要设计完善的安全系统，确保堆垛机在运行中不会发生意外。

三、动力系统设计：3.1 机电选择：要选择适合的机电，确保堆垛机具有足够的动力输出。

3.2 传动装置设计：传动装置是动力系统的关键组成部份，要设计合理的传动装置，确保传动效率高、噪音低。

3.3 能源管理系统设计：要设计能源管理系统，确保堆垛机在运行中能够高效利用能源，降低能源消耗。

四、控制系统设计：4.1 PLC程序设计：PLC程序是控制系统的核心，要设计稳定、可靠的PLC程序，确保堆垛机能够准确执行指令。

4.2 通信系统设计：堆垛机通常需要与仓库管理系统进行通信，要设计稳定的通信系统，确保数据传输准确、及时。

4.3 自动化控制设计：要设计自动化控制系统，使堆垛机能够实现自主运行、自动化操作。

五、维护保养设计：5.1 定期检查：要制定定期检查计划，确保堆垛机各部件正常运行。

5.2 润滑保养：要定期对堆垛机进行润滑保养，延长设备寿命。

自动化仓库堆垛机结构

Gt ——载货台自重（kN）； Gs——包括司机体重在内的司机室自重（kN）； Gc——货叉机构自重（kN）；
3
PDF 文件使用 "pdfFactory Pro" 试用版本创建
图15－4 载货台受力分析简图
Gc′ ——伸出部分货叉自重（kN）；
L1、L2、L3、L0、Ls、e——各种载荷作用位置（mm）； Pz 、Pc ——分别为导轨对正滚轮和侧滚轮的反作用力（kN）； T——提升总拉力（kN）。
下面应用极限状态法按照钢结构设计新规范的有关规定对堆垛机结构进行强pdf文件使用pdffactorypro试用版本创建wwwfineprintcn外载荷计算巷道堆垛机沿巷道内的地面轨道运行视为y轴向运行立柱上的载货图153单立柱堆垛机结构示意图立柱
第十五章自动化立体仓库巷道堆垛机结构
第一节自动化仓库系统简介
货物形状重量检测显示、条形码阅读设备及有关主要电气控制操作台等。
第二节巷道堆垛机
1
PDF 文件使用 "pdfFactory Pro" 试用版本创建
巷道堆垛机是立体仓库中用于搬运和存取货物的主要设备。是随立体仓库的使用而发展起来的专用起重机。巷道堆垛机起重量一般不超过2吨，特殊情况可达4～5吨，起升高度最高到40米，大多数在20米左右，堆垛机正常的作业过程是：在高层货架区的巷道内沿纵向往返运行（运行机构），载货台沿立柱高度方向升降（起升卷绕机构），货叉从巷道横向伸入货格或缩回（货叉伸缩机构）。堆垛机由以上三个机构运行，可以从巷道口到巷道内两侧任何一个货格位置完成货物的存取作业。因此，堆垛机具有整机结构高而窄，其金属结构设计时强度、刚度及稳定性均有很高要求的特点。另外依据结构形式可分为单立柱和双立柱两种类型。如图15－2所示。
