第十一章 汽车传动系统-慨述
汽车传动系统详细讲解共12页文档
汽车传动系统详细讲解以前我们介绍过汽车车身尺寸的意义和汽车心脏发动机的基本构造，然而汽车要行驶在道路上必须先使车轮转动，要如何将发动机的动力传送到车轮并使车轮转动？负责传递动力让汽车发挥行驶功能的装置就是传动系统，汽车没有了它就会成为一台发电机或坐人的空壳，并且还是一台烧钱的机器了。
在基本的传动系统中包含了负责动力连接的装置、改变力量大小的变速机构、克服车轮之间转速不同的差速器，和联结各个机构的传动轴，有了这四个主要的装置之后就能够把发动机的动力传送到轮子上了。
一、动力连接装置1. 离合器：这组机构被装置在发动机与手动变速箱之间，负责将发动机的动力传送到手动变速箱。
汽油发动机车辆在运行时，发动机需要持续运转。
但是为了满足汽车行驶上的需求，车辆必须有停止、换档等功能，因此必须在发动机的外连动之处，加入一组机构，以视需求中断动力的传递，以在发动机持续运转的情形之下，达成让车辆静止或是进行换档的需求。
这组机构，便是动力连接装置。
一般在车辆上可以看到的动力连接装置有离合器与扭力转换器等两种。
离合器这组机构被装置在发动机与手动变速箱之间，负责将发动机的动力传送到手动变速箱。
如图所示，飞轮机构与发动机的输出轴固定在一起。
在飞轮的外壳之中，以一圆盘状的弹簧连接压板，其间有一摩擦盘与变速箱输入轴连接。
当离合器踏板释放时，飞轮内的压板利用弹簧的力量，紧紧压住摩擦板，使两者之间处于没有滑动的连动现象，达成连接的目的，而发动机的动力便可以通过这一机构，传递至变速箱，完成动力传递的工作。
而当踩下踏板时，机构将向弹簧加压，使得弹簧的外围翘起，压皮便与摩擦板脱离。
此时摩擦板与飞轮之间已无法连动，即便发动机持续运转，动力并不会传递至变速箱及车轮，此时，驾驶者便可以进行换档以及停车等动作，而不会使得发动机熄火。
2. 扭力转换器：这组机构被装置在发动机与自动变速箱之间，能够将发动机的动力平顺的传送到自动变速箱。
在扭力转换器中含有一组离合器，以增加传动效率。
汽车传动系统的构造与原理
汽车传动系统的构造与原理汽车传动系统是汽车的重要组成部分之一，它负责将发动机的动力传递给车轮，使汽车得以行驶。
了解汽车传动系统的构造和原理对于驾驶员和维修人员都非常重要。
本文将详细介绍汽车传动系统的构造和原理。
一、传动系统的基本构造汽车传动系统主要由以下几个部分组成：1. 发动机：发动机是汽车传动系统的源头，它负责产生动力。
发动机的类型有多种，包括汽油发动机、柴油发动机以及电动机等。
2. 配气机构：配气机构控制发动机进气和排气过程，影响着发动机的效率和动力输出。
常见的配气机构有气门、凸轮轴等。
3. 离合器：离合器连接发动机和变速器，使发动机的动力能够顺利传递给变速器。
离合器可以通过踩下踏板来实现离合和结合的功能。
4. 变速器：变速器负责调节发动机输出的转速和扭矩，并将其传递给车轮。
常见的变速器类型包括手动变速器和自动变速器。
5. 传动轴：传动轴将变速器的动力传递给车轮。
根据车辆类型不同，传动轴可以是前驱、后驱或四驱传动系统。
6. 差速器：差速器是传动系统的重要组成部分，它分配动力到车辆的左右两侧，使车辆转弯时左右轮胎能够旋转不同的速度。
7. 车轮和轮胎：车轮和轮胎是汽车传动系统的最终输出部分，承载着整个车辆的重量，为车辆提供行驶的支撑和牵引力。
二、传动系统的工作原理汽车传动系统的工作原理主要是将发动机的转动力通过离合器、变速器和传动轴传递给车轮。
其主要步骤如下：首先，当驾驶员发动汽车并踩下离合器踏板时，离合器与发动机分离，发动机转动的动力不再传递到变速器上。
接着，驾驶员将档位调整到合适的位置，从而选择了合适的齿轮比。
变速器会根据驾驶员选择的档位，改变输入轴和输出轴的转速比例。
然后，通过传动轴将变速器输出的动力传递给差速器。
差速器会将动力分配到车辆的左右两侧，并使车轮能够以不同的速度旋转。
最后，车轮通过与地面的摩擦力，将动力转化为行驶的力量，使汽车得以行驶。
三、传动系统的优化与创新随着科技的进步和汽车工业的发展，传动系统也在不断优化和创新。
《汽车传动系》课件
排除方法：更换密封垫片和油封，检查并紧固螺丝。
故障现象
差速器内部发出异常响声。
故障现象
主减速器周围出现漏油现象。
故障原因
密封垫片老化或损坏、油封损坏等。
排除方法：更换密封垫片和油封，检查并紧固螺丝。
05
CHAPTER
汽车传动系的维修实例分析
离合器打滑
当汽车起步或加速时，发动机转速上升，但车速却无法相应提高，这是离合器打滑的典型表现。可能的原因包括离合器摩擦片磨损、压盘弹簧断裂等。维修方法包括更换摩擦片、调整离合器间隙等。
主减速器是用于进一步降低转速和增大扭矩的装置，提高汽车的牵引力。
总结词
主减速器由多个齿轮组成，通过多级减速实现转速的降低和扭矩的增大，从而提高汽车的牵引力，使汽车能够克服更大的阻力。
详细描述
03
CHAPTER
汽车传动系的维护与保养
传动系是汽车的重要部分，定期检查与保养可以预防故障，确保汽车在行驶过程中安全可靠。
离合器是连接发动机和变速器的装置，用于控制动力的传递和切断。
详细描述
离合器通过摩擦片之间的摩擦力将发动机的动力传递给变速器，同时通过调节摩擦片的压紧程度来控制动力的传递程度。
总结词
变速器是改变传动比和传动方向的装置，用于适应不同的行驶需求。
详细描述
变速器由多个齿轮组成，通过切换不同的齿轮组合来改变传动比和传动方向，实现倒车、加速和减速等功能。
功能
根据结构和用途的不同，汽车传动系可以分为机械传动、液力传动和电力传动等类型。
汽车传动系主要由离合器、变速器、传动轴、主减速器、差速器和半轴等组成。
组成
类型
03
高效能
提高传动效率、降低能耗也是汽车传动系的重要发展方向，如高效变速器和新型传动材料的应用。
汽车基础知识——汽车传动系统概述
page 1到店专家汽车基础知识
汽车传动系统概述
【汽车传动系统的组成和功能】
汽车传动系统的基本功用是将发动机发出的动力传给驱动轮。
组成现代汽车普遍采用的是活塞式内燃机，与之相匹配的传动
系统大多是采用机械式或液力机械式的。
部分轿车的发动机纵向
布置在汽车的前部，并且以后轮为驱动轮，其传动系统的组成和
布置见（右图）。
发动机发出的动力依次经过离合器1、变速器2
和万向节3，以及安装在驱动桥4中的主减速器、差速器和半轴，
最后传到驱动车轮。
1.离合器
2.变速器
3.万向节
4.驱动轴传动系统的一般组成及布置功能传动系统的首要任务是与发动机协同工作，以保证汽车能在不同使用条件下正常行驶，并且有良好的动力性和燃油经济性。
为此任何形式的传动系统都必须具有如下功能：
1.实现汽车减速增距，方便起步、加速
2.实现汽车变速
3.实现汽车倒车
4.必要时中断传动系统的动力传递
5.应使车轮具有差速功能，方便转弯
【汽车传动系统布置方案】
1.发动机前置前轮(F F )驱动
2.发动机前置后轮(FR)驱动
3.发动机后置后轮（R R ）驱动
4.发动机中置后轮（MR）驱动
5.全轮驱动（nWD）。
汽车知识讲座：汽车传动系统
汽车基础讲座
传动系统主要由离合器、变速箱、传动轴、差速器及半轴等部分组成。
传动系统的组成
汽车基础讲座
离合器
汽车基础讲座
功用 平顺接合动力，保证汽车平稳起步； 临时切断动力，保证换档时工作平顺； 防止传动系统过载。
离合器组成
主动部分：飞轮、压盘、离合器盖等; 从动部分：从动盘、从动轴(即变速器输入轴); 压紧部分：压紧弹簧; 操纵机构：离合器踏板、分离叉、分离轴承等。
汽车基础讲座
手动变速器的工作原理
5档手动变速箱模型
汽车基础讲座
手动变速器的工作原理
2档变速箱的简单模型
汽车基础讲座
• （绿色）输入轴通过离合器和发动机相连，轴和上面的齿轮是一个部件。 • （红色）轴和齿轮叫做中间轴。它们一起旋转。轴（绿色）旋转通过啮合的齿轮带动中间轴的旋转，这时，中间轴就可以传输发动机的动力了。 •轴（黄色）是一个花键轴，直接和驱动轴相连，通过差速器来驱动汽车。车轮转动会带着花键轴一起转动。 • （蓝色）齿轮在花键轴上自由转动。在发动机停止，但车辆仍在运动中时，齿轮（蓝色）和中间轴都在静止状态，而花键轴依然随车轮转动。 • （蓝色）齿轮和花键轴是由套筒来连接的，套筒可以随着花键轴转动，同时也可以在花键轴上左右自由滑动来啮合（蓝色）齿轮。
DSG 双离合自动变速箱
DSG双离合变速箱主要组成部分有：双质量飞轮、双离合器、齿轮箱、换挡拨叉以及滑阀箱(机电控制模块)等 汽车基础讲座
DSG 双离合自动变速箱
双离合变速箱是机械式自动变速器的一种，它有两根动力输入轴，一根连一个离合，一个控制1357挡，另一个离合控制246倒挡，在整个换档过程中，当一组齿轮在输出动力时，另一组齿轮已经待命，总是保持有一组齿轮在输出动力，不会出现动力传递的间断，使换档过程更加快捷、顺畅，提速更为迅猛。 汽车基础讲座

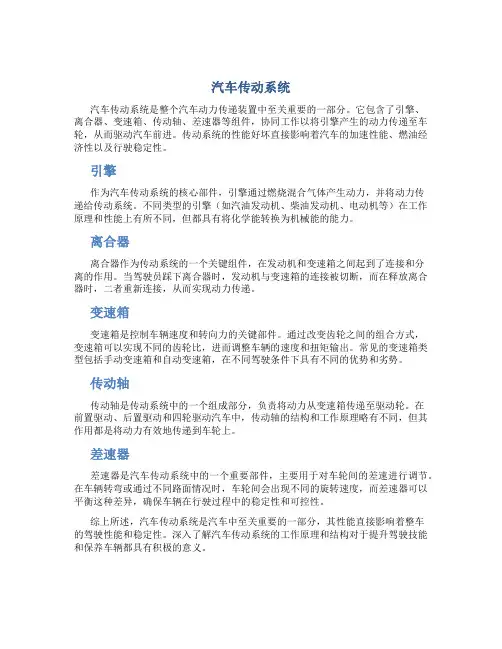

汽车传动系统
汽车传动系统汽车传动系统是整个汽车动力传递装置中至关重要的一部分。
它包含了引擎、离合器、变速箱、传动轴、差速器等组件，协同工作以将引擎产生的动力传递至车轮，从而驱动汽车前进。
传动系统的性能好坏直接影响着汽车的加速性能、燃油经济性以及行驶稳定性。
引擎作为汽车传动系统的核心部件，引擎通过燃烧混合气体产生动力，并将动力传递给传动系统。
不同类型的引擎（如汽油发动机、柴油发动机、电动机等）在工作原理和性能上有所不同，但都具有将化学能转换为机械能的能力。
离合器离合器作为传动系统的一个关键组件，在发动机和变速箱之间起到了连接和分离的作用。
当驾驶员踩下离合器时，发动机与变速箱的连接被切断，而在释放离合器时，二者重新连接，从而实现动力传递。
变速箱变速箱是控制车辆速度和转向力的关键部件。
通过改变齿轮之间的组合方式，变速箱可以实现不同的齿轮比，进而调整车辆的速度和扭矩输出。
常见的变速箱类型包括手动变速箱和自动变速箱，在不同驾驶条件下具有不同的优势和劣势。
传动轴传动轴是传动系统中的一个组成部分，负责将动力从变速箱传递至驱动轮。
在前置驱动、后置驱动和四轮驱动汽车中，传动轴的结构和工作原理略有不同，但其作用都是将动力有效地传递到车轮上。
差速器差速器是汽车传动系统中的一个重要部件，主要用于对车轮间的差速进行调节。
在车辆转弯或通过不同路面情况时，车轮间会出现不同的旋转速度，而差速器可以平衡这种差异，确保车辆在行驶过程中的稳定性和可控性。
综上所述，汽车传动系统是汽车中至关重要的一部分，其性能直接影响着整车的驾驶性能和稳定性。
深入了解汽车传动系统的工作原理和结构对于提升驾驶技能和保养车辆都具有积极的意义。
汽车构造期末考试知识点下归纳总结
第十一章汽车传动系统汽车传动系统的基本功用是将发动机所发出的动力传递到驱动车轮，按能量传递方式的不同分为机械式、液力式、电力式传动系统，均具有减速增矩、变速、倒车、中断动力、轮间差速和轴间差速等功能。
货车采用发动机前置、后轮驱动的传统布置方式，简称FR式，其技术特点是前排车轮负责转向，后排车轮承担整个车辆的驱动工作，它能有效利用载荷重量产生驱动力。
它将发动机纵向放置在汽车前部，通过一线展开的离合器、变速器、万向传动装置（万向节和传动轴）将动力传给后部的驱动桥，经驱动桥内的主减速器、差速器和半轴带动后轮，推着汽车前进。
轮间差速汽车转向时，外侧车轮滚过的路程长，内侧车轮滚过的路程短，要求外侧车轮转速快于内侧车轮。
通过驱动桥中的差速器，可以使两驱动轮能以不同转速转动，实现差速功能。
分时四轮驱动系统有前后两个驱动桥，前置发动机通过离合器、变速器将动力传给分动器，再经传动轴分别传递到前后驱动桥，驾驶员一般通过操纵杆或按钮控制分动器在两驱与四驱之间进行切换。
分动器一般配有H2、H4及L4等档位，H2是高速两轮驱动，H4用于雨雪天和沙石路面，L4适宜于拖曳重物或越野攀坡。
离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。
汽车离合器有摩擦式离合器、液力偶合器、电磁离合器等几种。
目前在汽车上广泛采用的是用弹簧压紧的摩擦式离合器（简称为摩擦离合器）。
功用：平稳起步，平顺换档，防止过载。
一、摩擦离合器由主动部分从动部分压紧机构操纵机构组成二、螺旋弹簧离合器采用螺旋弹簧作为压紧元件的离合器，称为螺旋弹簧离合器。
将若干个螺旋弹簧沿压盘圆周分布的称为周布弹簧离合器，将一个大螺旋弹簧置于离合器中央的称为中央弹簧离合器。
三、膜片弹簧离合器采用膜片弹簧作为压紧元件的离合器，称为膜片弹簧离合器。
膜片弹簧为碟形，其上开有若干个径向开口，形成若干个弹性杠杠。
弹簧中部两侧有钢丝支承圈，用铆钉将其安装在离合器盖上。
五、离合器操纵机构操纵机构是为驾驶员控制离合器分离与接合程度的一套专设机构。
汽车传动系统结构与使用PPT课件
通过控制两个离合器的动作，实现快速 率高等优点，但控制逻辑较为复杂，需
换挡，同时保证动力连续输出。
要精确控制离合器的动作。
05
汽车传动系统的使用与维 护
正确使用传动系统
启动前检查
在启动汽车之前，应检查传动系 统是否正常，包括检查油液是否 充足、油质是否良好、各部件是
否紧固等。
平稳驾驶
在行驶过程中，应保持平稳驾驶， 避免急加速、急减速和急转弯等操 作，以免对传动系统造成过大的冲 击。
工作原理：驾驶员通过换挡杆和离合器踏板，控制离合器和换挡机构的动作，使发 动机的动力传递到变速器，并按照不同档位传递到车轮上。
手动变速器具有结构简单、可靠性高、成本低等优点，但在操作上需要一定的技巧 和经验。
自动变速器工作原理
自动变速器（AT）是一种可以 根据车速、发动机转速和油门开 度等参数自动选择合适档位的变
定义
传动系统是汽车中连接发动机和 车轮的重要部分，负责将发动机 的动力传递到车轮，使汽车得以 行驶。
作用
实现发动机动力的传递、减速、 扭振减振和变速等，使汽车能够 适应不同的行驶条件和驾驶需求 。
传动系统的组成与分类
组成
传动系统主要由离合器、变速器、传 动轴、主减速器和差速器等部分组成 。
分类
根据传动方式的不同，传动系统可以 分为机械传动、液力传动和电力传动 等类型。
始终保持在最佳工作状态。
无级变速器具有平顺性好、燃油 经济性好等优点，但承受扭矩较 小，一般用于中小排量车型。
双离合变速器工作原理
双离合变速器（DCT）是一种具有两个 离合器的变速器，其中一个离合器控制 奇数档位，另一个离合器控制偶数档位。
工作原理：双离合变速器在换挡过程中， 双离合变速器具有换挡速度快、传动效
汽车传动系统概述
良好路面， f=0.015
最大转速：3000r/min 最大Ttq：353N· (1200～1400r/min) m
若把发动机直接连到驱动车轮上，会发生什么情况？
速度：V=(2×3.14×0.48×3000) ×60/1000=542km/h
常用车速：50km/h
扭矩：Ft= Ttq /R=353/0.48=784N
传动系
行驶系
转向系
制动系
第十一章 汽车传动系统概述
一、汽车传动系统的组成与功能
二、机械式传动系统的布置方案
三、液力式传动系统的布置方案 四、电力式传动系统的布置方案
一、汽车传动系统的组成与功能
1. 汽车传动系的组成：
驱动轮
离合器 变速器 万向节
驱动桥 差速器
前 端
发动机
传动系统
半轴
传动轴
主减速器
前置后驱（FR）式
2.前置前驱（FF）式
适用情况：主要用于轿车和微型、轻型客车等 发动机布置：横置、纵置。 优点：
• 相对于FR布置，可以获得比较好的隔振效果； • 结构紧凑； • 无传动轴穿过地板，增加乘坐空间； • 有助于提高车辆的操纵稳定性。
缺点：
• 发动机舱布置部件过多，影响散热和维修； • 前轮：转向轮、驱动轮，结构和运动关系复杂。
缺点：
造价高、目前电池等技术还不成熟。
电力式传动系统由电力部件和机械部件组成。 1、发动机——发电机——电动机 2、电池单元——电动机 燃料电池、混合驱动等技术越来越成为研究的热点。
电动机 电池
发动机
发电机
万向节
万向节：消除变速器与驱动桥之间因相 对运动而产生的不利影响，允许驱动轮 在一定的空间范围内跳动； 便于传动轴在底部的布置，降低地板的 高度。
汽车传动系统解析
汽车传动系统解析当我们驾驶汽车在路上飞驰时，可能很少有人会深入思考汽车内部那些复杂的机械系统是如何协同工作，让车辆平稳运行的。
其中，汽车传动系统就扮演着至关重要的角色。
它就像是汽车的“动力输送带”，负责将发动机产生的动力传递到车轮，使车辆能够前进、后退、加速和减速。
接下来，让我们一起深入了解一下这个神奇的系统。
汽车传动系统的主要组成部分包括离合器、变速器、传动轴、主减速器和差速器等。
离合器位于发动机和变速器之间，它的作用就像是一个“开关”，可以根据驾驶员的操作，实现发动机与变速器的连接或分离。
当我们踩下离合器踏板时，离合器分离，发动机的动力无法传递到变速器；而当我们松开离合器踏板时，离合器结合，动力得以传输。
这样的设计可以让我们在换挡时更加平稳，避免车辆出现顿挫或熄火的情况。
变速器则是传动系统中的“调速器”，它通过不同的齿轮组合来改变车辆的行驶速度和扭矩。
常见的变速器有手动变速器和自动变速器。
手动变速器需要驾驶员手动操作换挡杆来选择合适的挡位，而自动变速器则能够根据车速、油门踏板的位置等因素自动切换挡位。
近年来，随着技术的不断发展，无级变速器（CVT）和双离合变速器（DCT）也逐渐普及。
CVT 可以实现无级变速，让车辆在行驶过程中更加平顺；DCT 则结合了手动变速器和自动变速器的优点，换挡速度更快，效率更高。
传动轴是连接变速器和主减速器的部件，它将变速器输出的动力传递到车辆的后桥。
传动轴通常由钢管或实心轴制成，并且需要具备足够的强度和刚度，以承受高速旋转和扭矩的作用。
主减速器位于后桥中央，它的主要作用是降低传动轴传来的转速，并增大扭矩。
通过主减速器的作用，车辆可以获得更好的动力性能和爬坡能力。
同时，主减速器还可以改变动力传递的方向，使动力能够垂直传递到差速器上。
差速器是汽车传动系统中的一个关键部件，它可以让车辆在转弯时，左右车轮以不同的转速旋转。
这是因为在转弯时，内侧车轮行驶的距离较短，需要的转速较低；而外侧车轮行驶的距离较长，需要的转速较高。
汽车传动系统讲解
汽车传动系统讲解当我们驾驶汽车在路上飞驰时，很少有人会去深入思考是什么让车辆能够平稳地前进、加速和减速。
其实，这背后的功臣之一就是汽车的传动系统。
它就像是人体的骨骼和肌肉，将发动机产生的动力传递到车轮，使汽车能够按照我们的意愿行驶。
汽车传动系统是一个复杂但又极其重要的系统，主要由离合器、变速器、传动轴、主减速器和差速器等部件组成。
先来说说离合器。
离合器位于发动机和变速器之间，它的作用就像是一个“开关”，可以让发动机的动力平稳地传递给变速器，或者在需要时切断动力连接。
比如，当我们踩下离合器踏板时，离合器就会分离，发动机的动力不再传递到变速器，从而使我们能够顺利换挡。
想象一下，如果没有离合器，每次换挡都会像是一场“动力的斗争”，车辆会产生强烈的顿挫感，甚至可能损坏零部件。
接下来是变速器。
变速器的作用是改变发动机输出的转速和扭矩，以适应不同的行驶条件。
常见的变速器有手动变速器和自动变速器。
手动变速器需要驾驶员通过操作换挡杆来选择合适的挡位，这对于一些驾驶技术娴熟的人来说，可以更好地掌控车辆的动力输出。
而自动变速器则会根据车速、油门踏板的位置等因素自动调整挡位，让驾驶变得更加轻松便捷。
无论是哪种变速器，它们的目的都是为了让发动机在不同的工况下都能保持在最佳的工作状态，提高燃油经济性和动力性能。
传动轴则是负责将变速器输出的动力传递到后桥的主减速器。
它就像是一个“动力的桥梁”，通常由一根或多根轴组成，并且在两端会有万向节，以适应车辆行驶时的悬架运动和角度变化。
如果传动轴出现故障，比如弯曲、磨损或者万向节损坏，车辆在行驶中就可能会出现抖动、异响等问题。
主减速器的作用是降低传动轴传来的转速，并增大扭矩。
它就像是一个“力量放大器”，将发动机的动力进一步放大，以便更好地驱动车辆。
主减速器通常由一对锥齿轮组成，通过齿轮的啮合来实现转速和扭矩的改变。
最后是差速器。
差速器的存在是为了解决车辆在转弯时内外侧车轮转速不同的问题。
汽车传动系统介绍
差速器
1、离合器
功用
1、使发动机与传动系逐渐结合，保证汽车平稳起步。 2、暂时切断发动机与传动系的联系，便于发动机的
起动和变速器的换档。 3、限制所传递的扭矩，防止传动系过载。
离合器的种类
摩擦式离合器
湿式 干式
分类
液力偶合器
电磁离合器
目前，与手动变速器相配合的绝大多数离合器为干式摩擦式离 合器，按其从动盘的数目，又分为单盘式、双盘式和多盘式等 几种。湿式摩擦式离合器一般为多盘式的，浸在油中以便于散 热。
电力式传动系 由发动机驱动的发电机与牵引电动机构成，牵引电动机可用一个与传动轴和 驱动桥相连，也可以在每个驱动轮上单装一个电动机，还要有减速机构装在
车轮边上，这种车轮叫电动轮。
四、传动系的组成
组成
离合器 变速器 传动轴 万向节 主减速器
差速器 半轴
变速器
传动轴
半
Hale Waihona Puke 轴 驱动桥发动机离合器
主减速器
万向节
• 分类： 直接操纵式 远距离操纵式
变速操纵机构
直
接
远
式
距 离
换
操
档
纵 式
操
纵
Ｋ１
V08 M11
精灵变速箱 - H314.5A手动机械变速箱
4 5
2
3
R
1
换档锁止机构
1）自锁装置
自锁弹簧
自锁钢球
拨叉轴
互锁钢球
互锁销
2）互锁装置工作原理
空档状态 拨叉轴
互锁销
互锁钢球
3）倒档锁
倒档拨块 倒档锁弹簧
丰田全浮式
Jeep半浮式半 轴
液力变矩器
汽车传动系统
汽车传动系统传动系统是指将发动机的动力转变为车轮的运动能力的一系列装置和部件，它是汽车的核心部件之一。
传动系统的设计和性能直接影响着汽车的动力性、燃油经济性和行驶舒适性。
本文将从传动系统的组成部分和工作原理两方面进行阐述。
一、传动系统的组成部分传动系统由多个关键部件组成，其中包括：1. 发动机：作为传动系统的动力源，发动机通过燃烧燃料产生的动力输出给传动系统。
2. 变速器：用于改变发动机输出转速和扭矩的装置，常见的变速器包括手动变速器和自动变速器。
3. 离合器：用于实现发动机与变速器之间的连接和分离，使得驱动力能够顺利传递到传动系统中。
4. 传动轴：将发动机的动力传输到驱动轴上，通常由多节轴段组成。
5. 驱动轴：将动力从传动轴传递到车轮，并通过差速器等装置使得车轮能够转动。
6. 轮毂：固定在驱动轴上，支撑和驱动车轮转动的部件。
以上是传动系统的基本组成部分，不同类型的汽车传动系统可能存在细微的差异和其他附属部件。
二、传动系统的工作原理传动系统通过将发动机的动力传递到车轮，实现汽车的行驶。
其工作原理如下：1. 发动机启动后，通过离合器使发动机与变速器连接，发动机输出的动力传递到变速器。
2. 变速器根据驾驶员的操作，通过齿轮的组合和切换来改变发动机输出的转速和扭矩。
3. 经由传动轴，发动机输出的动力传递到驱动轴上。
4. 驱动轴通过差速器等装置将动力分配给车轮，使车轮能够转动。
5. 轮毂固定在驱动轴上，将动力直接传递给车轮，从而推动汽车行驶。
通过以上工作原理，传动系统能够有效地将发动机的动力传递到车轮，使汽车获得足够的动力和扭矩来行驶。
总结：传动系统作为汽车的核心部件之一，起着将发动机动力传递到车轮的关键作用。
它由发动机、变速器、离合器、传动轴、驱动轴和轮毂等组成部分组成，并通过一系列的工作原理实现动力传递。
了解传动系统的组成和工作原理有助于我们更好地理解汽车的运行机制，从而保证车辆的正常运行和维护。
提醒：对于汽车的传动系统，及时的保养和维护至关重要。
汽车传动系知识点总结
汽车传动系知识点总结一、汽车传动系统的组成部分汽车传动系统主要包括离合器、变速箱、传动轴、传动齿轮和差速器等部件。
这些部件共同协作，使得发动机产生的动力得以传输至车轮，从而推动汽车前进。
1. 离合器：离合器是连接发动机和变速箱之间的部件，它可以实现发动机和变速箱的分离和连接。
当驾驶员踩下离合器踏板时，发动机与变速箱之间的连接就会断开，从而实现换挡或停车。
离合器由离合器盘、压盘和释放器等部件组成。
2. 变速箱：变速箱是汽车传动系统的核心部件，它可以改变发动机输出转速，并将动力传递至传动轴。
变速箱通常分为手动变速箱和自动变速箱两种类型，不同类型的变速箱采用不同的工作原理和结构。
3. 传动轴：传动轴是将发动机产生的动力传输至车轮的关键部件，它连接变速箱和车轮，并通过传递轴上的传动齿轮来实现动力输出。
4. 传动齿轮：传动齿轮位于传动轴上，它通过齿轮之间的啮合传递动力，实现发动机输出转矩的调节和传递。
5. 差速器：差速器位于车轮之间，它能够使车轮以不同的转速转动，从而使车辆能够顺利转弯。
差速器还可以避免车辆在转弯时出现打滑或侧滑等现象。
以上就是汽车传动系统的主要组成部分，它们共同协作，使得车辆能够顺利行驶并完成各项操控。
二、汽车传动系统的工作原理汽车传动系统的工作原理是将发动机输出的动力通过传动轴传递至车轮，从而推动汽车前进。
具体工作原理如下：1. 发动机输出动力：发动机通过燃烧燃料产生的动力通过曲轴输出，并通过离合器连接至变速箱。
2. 变速箱调节转速：变速箱通过齿轮组的组合来实现对发动机输出转速的调节，从而满足不同车速和扭矩需求。
3. 传动轴传递动力：变速箱输出的动力通过传动轴传递至车轮，因此汽车得以行驶。
4. 差速器转向调节：差速器使车轮能够以不同的转速转动，从而实现车辆的转弯操作。
以上就是汽车传动系统的工作原理，通过这些部件的协作，汽车得以行驶并完成各项操控。
三、汽车传动系统常见故障及维护保养汽车传动系统是汽车的核心部件之一，它的正常工作对于车辆的性能和安全有着重要的影响。
11汽车传动系(4万向传动装置)解析
一、十字轴式刚性万向节
十字轴式刚性万向节为汽车上广泛使用的不等速万向节， 允许
相邻两轴 的最大交 角为15゜ ～20゜。 该万向节 具有结构
套筒叉 卡环 轴承外圈（滚针） 套筒 十字轴 传动轴叉
简单，传动效率高的优点，但在两轴夹角α 不为零的情况 下，不能传递等角速转动。
十字轴式刚性万向节示意图
第十一章 汽车传动系
第四节 万向传动装置
要求：了解各种万向传动装置、传动轴和中间支承的结构。
在汽车传动系及其它系统中，为了实现一些轴线相交 或相对位置经常变化的转轴之间的动力传递，必须采用万 向传动装置。 万向传动装置一般由万向节和传动轴组成，有时还加 装中间支承。
万向传动装置在汽车上的应用图(1)
1-滚球轴承 2-中间轴承缓冲垫 3-支承座
在现代汽车的总体布置
中，发动机、离合器和变速 箱连成一体固装在车架上， 而驱动桥则通过弹性悬架与 车架连接。由此可见，变速
万向节
传动轴
中间支承
器输出轴轴线与驱动桥的输
入轴轴线不在同一平面上。当汽车行驶时，车轮的跳动会造成驱动 桥与变速器的相对位置(距离、夹角)不断变化，故变速器的输出轴 与驱动桥的输入轴不可能刚性连接，必须安装有万向传动装置。此 外，由于越野汽车的前轮既是转向轮又是驱动轮。作为转向轮，要 求在转向时可以在规定范围内偏转一定角度；作为驱动轮，则要求 半轴在车轮偏转过程中不间断地把动力从主减速器传到车轮。因此， 半轴不能制成整体而必须分段，中间用等角速万向节相连。
装合后，可形成Q1 — Q1’， Q2 — Q2’ ，R —R’三根 轴线。
三销轴式万向节最大特
点是允许相邻两轴有较 大的交角，最大可达45。 在转向驱动桥中采用这种万向节，可使汽车获得较小的转弯半径， 提高了汽车的机动性，缺点是所占空间较大。
汽车传动系统ppt
02
汽车发动机系统
发动机的基本构造及工作原理
发动机的基本构造
发动机是汽车的动力源，由曲柄连杆机构、配气机构、燃油供给系统、润滑系统 、冷却系统和点火系统等组成。
工作原理
发动机通过将燃料燃烧产生的热能转化为机械能，推动活塞运动，从而产生动力 。
发动机的性能指标及影响因素
性能指标
主要包括功率、扭矩、油耗、排放等。
调整间隙
定期调整离合器间隙，以 保证其正常工作。
06
汽车传动系统的发展趋势与挑战
新能源汽车对传统汽车传动系统的挑战
01
驱动方式的改变
新能源汽车采用电力驱动方式，改变了传统汽车燃油发动机的传动方
式，对汽车传动系统带来挑战。
02
电池技术的瓶颈
新能源汽车的电池技术尚未完全成熟，电池的续航里程、充电速度和
2023
汽车传动系统ppt
目录
• 汽车传动系统概述 • 汽车发动机系统 • 汽车变速器系统 • 汽车传动轴系统 • 汽车离合器系统 • 汽车传动系统的发展趋势与挑战
01
汽车传动系统概述
汽车传动系统的定义与组成
汽车传动系统的定义
汽车传动系统是车辆的动力传输系统，它负责将发动机产生 的动力传递到车轮，从而驱动车辆行驶。
定期检查
定期检查传动轴的连接处是否 松动、轴承是否损坏等。
更换润滑油
定期更换传动轴的润滑油，保持 传动轴的润滑。
避免超载
避免长时间超载行驶，防止对传动 轴造成过大的负荷。
05
汽车离合器系统
离合器的分类及工作原理
离合器的分类
机械式离合器、液压式离合器、电磁式离合器等。
工作原理
通过机械、液压或电磁方式传递发动机动力，控制传动系统的接合和分离，以保 证车辆的平稳起步和换挡。
汽车传动系教程
汽车传动系教程汽车传动系统是指将发动机的动力传递到车辆驱动轮上的一套机械装置。
它主要由离合器、传动轴、传动系统和差速器组成。
在本篇教程中，我们将详细介绍汽车传动系统的构造和工作原理。
1.离合器离合器位于发动机和传动系统之间，主要用于连接和分离发动机与传动系统之间的动力传递。
当驾驶员踩下离合器踏板时，离合器分离，发动机转速与传动系统分离，车辆可以换挡或者空档。
当驾驶员松开离合器踏板时，离合器重新连接，发动机的动力通过传动系统传递给车轮。
2.传动轴传动轴是连接发动机和差速器之间的部件，它负责将动力从发动机传递到差速器。
传动轴通常是由一系列的齿轮、万向节和连接套件组成。
它需要具备足够的强度和刚度，以承受发动机输出的高转矩和高转速。
3.传动系统传动系统是将发动机的动力传递到驱动轴上的一组齿轮和轴承组成的装置。
传动系统通常包括主传动齿轮、变速器和换挡机构。
主传动齿轮负责将发动机的转速放大，并传递给变速器。
变速器根据驾驶员的需求提供不同的挡位和传动比。
换挡机构通过操纵杆和离合器安排不同的传动方式，如前进、倒车和停车。
4.差速器差速器是驱动轮之间的一个差速装置，它使驱动轮能够以不同的转速旋转。
当车辆转弯时，内轮和外轮需要旋转的速度不同，差速器通过其内部的齿轮装置来实现这种差速。
差速器的作用是平衡左右驱动轮的速度差异，以提供更好的操控性和驾驶性能。
以上是汽车传动系统的主要组成部分。
当驾驶员踩下油门时，发动机输出的动力会经过离合器传递到传动轴，然后再经过传动系统传递到驱动轴上的差速器，最终驱动车轮。
通过调整离合器的连接和分离、变速器的挡位选择以及差速器的工作，驾驶员可以根据道路条件和驾驶需求来控制车辆的速度和力量。
需要注意的是，在驾驶过程中应正确操作离合器，避免过度磨损和抖动。
此外，定期检查和更换传动系统润滑油也是保持传动系统正常工作的重要步骤。
总结起来，汽车传动系统的教程主要涵盖离合器、传动轴、传动系统和差速器的构造和工作原理。
汽车传动系统工作原理
汽车传动系统工作原理随着技术的不断进步，汽车已经成为了现代社会中必不可少的交通工具。
而汽车的传动系统是保证汽车正常运行的关键部件之一。
本文将详细介绍汽车传动系统的工作原理，从而帮助读者更好地理解汽车的运行方式。
一、汽车传动系统概述汽车传动系统是将发动机产生的动力传输到车轮上的系统。
它通过一系列的传动装置和零部件，将发动机转速和力量转化为驱动力，从而推动汽车行驶。
二、手动传动系统在手动传动系统中，常用的装置是离合器和变速器。
离合器位于发动机和变速器之间，它能够使发动机和变速器实现连接或分离。
当离合器踏板被踩下时，发动机的动力被传递到变速器，当踩离合器踏板松开时，发动机与变速器分离，从而实现换挡操作。
而变速器是用来改变发动机的转速，并将其传递给车辆轮胎。
它通常采用齿轮传动的方式，通过不同的齿轮组合来实现不同的速度比。
当换挡杆操作时，齿轮会相互连接或分离，从而改变传动比例。
三、自动传动系统自动传动系统相较于手动传动系统，更加智能化和方便。
它能够根据发动机负荷和车辆行驶状态自动调整传动比例，从而提供更加顺畅的驾驶体验。
自动传动系统的核心组件是液力变矩器和行星齿轮机构。
液力变矩器是一种利用液体动力传输的装置，它通过液体在齿轮间的转动来传递动力，使发动机的转速稳定在一个较宽的范围内。
行星齿轮机构则包含多组齿轮和离合器，它们能够根据驾驶员的操作和车辆的需求，以一定的逻辑顺序进行连接或分离，从而实现不同的传动比例。
通过这些控制和调整措施，自动传动系统能够根据实际情况自动完成换挡操作，提供更好的动力输出。
四、四轮驱动系统为了应对不同的路况和行驶需求，一些汽车还采用了四轮驱动系统。
四轮驱动系统不仅包括前轮驱动和后轮驱动，还可以进行不同轮胎之间的动力分配，以实现更好的牵引力和操控性能。
四轮驱动系统中，中央差速器起着重要的作用。
它能够将发动机动力分配给前后轮，使其能够以不同的速度旋转。
同时，前后差速器也能够根据需要控制特定轮胎的动力输出，从而提供最佳的牵引力。
汽车传动系统精品课件精选全文
⑤制造工艺复杂、尺寸精度要求高。
§15 机械变速器
一、变速器的功用与分类
（1）在较大范围内改变汽车的行驶速度和汽车驱动轮上转矩数值； （2）在汽车发动机旋转方向不变的前提下，利用倒挡实现汽车倒向行驶； （3）在发动机不熄火的情况下，利用空挡中断动力传递，可以使驾驶员松开离合器踏板离开驾驶位置，且便于汽车起动、怠速、换挡和动力输出。
2
4
3
2.从高速挡换入低速挡
（1）在五档时 V3=V2
（2）退入空档 V3=V2 V4<V2 故V3>V4
（3）由于V4下降快 V3下降慢
（4）重新接合离合器， 同时加空油，使V4>V3
（5）再分离离合器，等 到V4=V3，即可挂入 四挡。
发动机
液压自动控制装置
变速操纵杆
4、电力式传动系统
电 池
电动机控制器
电动机
发电机
发动机
三、 传动系统的布置型式
传动系统的布置方式
发动机前置后轮驱动
发动机前置前轮驱动
四轮驱动
越野车的传动系统
发动机
离合器
变速器
分动器
前驱动桥
桑塔纳轿车传动系统
液力变矩器
液力机械式传动
液力变矩器的输出转矩和输入转矩比值的变化范围不能满足汽车各种行驶工况要求，一般在后面串联一个有级式机械变速器。
3
2
4
（二）同步器
分类： 锁环式惯性同步器 锁销式惯性同步器
使结合套与待啮合齿圈迅速同步，缩短换挡时间，同时防止啮合时齿间冲击。
功用：
结构： 同步装置、锁止装置、结合装置
1、锁环式惯性同步器
（1）组成：
汽车传动系统概述共33页
▪
28、知之者不如好之者，好之者不乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
33
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
汽车传动系统概述
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轮间差速
汽车转向时，外侧车轮滚过的路程长，内侧车轮滚过的路程短，要求外侧车轮转 速快于内侧车轮。通过驱动桥中的差速器，可以使两驱动轮能以不同转速转动，实现 差速功能。
二、轿车传动系统
现代中小型轿车普遍采用发动机前置、前轮驱动的布置方式，简称FF式。它将传动系统的 离合器、变速器与主减速器、差速器等做成一体（常称为动力传动器或变速驱动桥 ），固定 在横向放置的发动机旁，把动力直接传递给前轮，使其承担转向与驱动双重责任，拉着汽车 前进。
第十一章 汽车传动系统
汽车传动系统的基本功用是将发动机所发出的动力传递到驱动车轮，按能量传 递方式的不同分为机械式、液力式、电力式传动系统，均具有减速增矩 、变速、倒 车、中断动力、轮间差速和轴间差速等功能。
机械传动系
一、货车传动系统
货车采用发动机前置、后轮驱动的传统布置方式，简称FR式，其技术特点是前排 车轮负责转向，后排车轮承担整个车辆的驱动工作，它能有效利用载荷重量产生驱动 力。它将发动机纵向放置在汽车前部，通过一线展开的离合器、变速器、万向传动装 置（万向节和传动轴）将动力传给后部的驱动桥，经驱动桥内的主减速器、差速器和 半轴带动后轮，推着汽车前进。
三、客车传动系统
大型客车一般采用发动机后置、后轮驱动的布置方式，简称RR式。它将发动机 、 离合器、变速器横置于驱动桥之后，以降低车厢内噪声，增大空间利用率。其传动系 统内一般增设角传动装置，以改变转矩的传送方向。
中置后驱动（MR）
四、越野车传动系统
普通越野车多采用分时四轮驱动系统，在良好路面上行驶时使用两轮驱动，即FR式或者FF 式，以保证经济性；遇无路或冰雪、泥泞等恶劣道路条件时使用四轮驱动，即4WD式，前后 车轮都产生驱动力，牵引与推送并行，以提高通过性。两驱与四驱之间的切换一般由驾驶员 手动完成，也可由电脑自动控制。
发动机横置
发动机纵置
发动机前置前轮驱动的布置方式将汽车的动力及传动部件装配成十分紧凑的整体， 简化了汽车结构，增大了车内空间，降低了生产成本，提高了燃油经济性。但这种布置 方式在汽车加速上坡时易使前轮打滑，下坡制动时易使前轮负荷过重，驱动兼转向加上 大负荷使前胎的使用寿命较短。
现代跑车和豪华型轿车多采用发动机前置、后轮驱动的传统布置方式，主要优点是轴 荷分配比较均匀，对操纵稳定性、行驶平顺性和延长轮胎使用寿命均十分有利，且汽车在 良好路面上启动、加速或爬坡时，驱动轮上附着力增大，牵引性能明显优于前驱形式。由 于采用贯穿车身的传动轴和专门的驱动桥，使车重增加，传动效率降低，而地板上凸起的 传动轴通道则直接影响到乘坐舒适性。
变速器 一档 7.31 二档 4.31 三档 2.45 四档 1.54 五档 1.00 倒档 7.66
主减速器 6.33
发动机不能反转，但汽车除了前进外，还要倒车，在变速器中设置倒档，汽车就可以实 现倒车。利用变速器的空档可以中断动力传递，以便起动发动机、换档、行驶途中短时间停 车（如等候交通信号灯）、汽车低速滑行等。
传动比 6.33
将主减速器布置在动力向驱动轮分流之前的位置，有利于减小其前面的传动部件（ 如离合器、变速器、传动轴等）所传递的转矩，从而减小这些部件的尺寸和质量。
变速变矩
发动机的最佳工作转速范围很小，但汽车行驶的速度和需要克服的阻力却在很大范围内 变化，通过传动系统的变速器，可以在发动机工作范围变化不大的情况下，满足汽车行驶速 度变化大和克服各种行驶阻力的需要。传动系统的传动比一般指发动机转速与驱动轮转速之 比，用i表示，它等于主减速器的传动比i0 乘以变速器的传动比ig。如东风EQ1090汽车：
滚动阻力 Ff=91135×1.5％=1367N
6100Q-1型发动机所能产生的最大扭矩为 353N·m（1200～1400r/min），驱动轮半径为 0.45m，得牵引力
直接牵引力 Ft=Mt/r=784N
东风EQ1090汽车主减速器的传动比 为 6.33，加装主减速器后的牵引力
实际牵引力 6.33×784=4963 N
分时四轮驱动系统有前后两个驱动桥，前置发动机通过离合器、变速器将动力传给分 动器，再经传动轴分别传递到前后驱动桥，驾驶员一般通过操纵杆或按钮控制分动器在两 驱与四驱之间进行切换。分动器一般配有H2、H4及L4等档位，H2是高速两轮驱动，H4 用于雨雪天和沙石路面，L4适宜于拖曳重物或越野攀坡。
许多SUV与高性能轿车采用全时四轮驱动系统，任何时候都以四个车轮带动车辆，并自 动根据路面状况将发动机输出扭矩按不同比例分配在前后车轮上，以保持最大附着力和牵 引力，增强行驶稳定性，改善驾驶操控性。这种系统结构复杂，油耗较高。采用全时四轮 驱动系统的SUV通常还可选择低速模式来增强通过性。
减速增矩
发动机输出的动力具有转速高、转矩小的特点，若直接与汽车驱动轮相连，则因驱动 力矩过小，而无法推动汽车前进，必须通过传动系统主减速器齿轮的减速传动来增大转矩 ，使最终传给驱动轮的动力比发动机输出的动力转速低，转矩大。东风EQ1090汽车满载 时的重量为91135N，在水平沥青路面上的滚动阻力为总重的1.5％，即
