第十章 齿轮机构及其设计

合集下载

机械原理第10章齿轮机构及其设计

机械原理第10章齿轮机构及其设计

2、具有标准顶隙:c = c *m
2.1.2 标准中心距
a=ra1+c+rf2 =r1+h*am+c*m+r2-( h*am+c*m)
=r1+r2=m(z1+z2) / 2
两轮的中心距a应等于两轮分度 圆半径之和,我们把这种中心距称为 标准中心距a
实际中心距a’
2.1.3 啮合角
啮合角α’——两轮传动时其节点P的圆周速度方向与啮合线 N1N2之间所夹的锐角,其值等于节圆压力角。 压力角α和啮合角α’的区别
2、对于按标准中心距安装的标准齿轮传动,当两轮的 齿数趋于无穷大时的极限重合度εαmax=1.981。
3、重合度εα还随啮合角α’的减小和齿顶高系数ha*的增 大而增大。
4、重合度是衡量齿轮传动质量的指标。 重合度承载能力传动平稳性
[例] 已知 z1=19、z2=52、=20、m =5mm、ha*=1。求 。
rb1+rb2=(r1+r2)cosα=(r1’+r2’)cos α’
齿轮的中心距与啮合角的关系为: a’cos α’=acos α
r1 =r1
O1
ω1 rb1 N1
=
r1 r1
O1
ω1 rb1 N1
N2
P
rb2 r2 =r2
P
N2 a
rb2
r2
r2
a
ω2
ω2
O2
O2
2.2 齿轮与齿条啮合传动 齿轮与齿条标准安装:齿轮的分度圆和齿条的分度线相切。
2.齿轮传动的中心距和啮合角
2.1 外啮合传动
2.1.1 齿轮正确安装的条件: 1、齿侧间隙为零:
即 s'1 e'2 及s'2 e'1

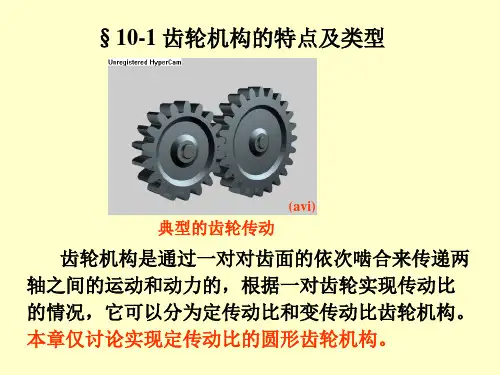

第十章--齿轮机构及其设计-PPT幻灯片全文编辑修改

第十章--齿轮机构及其设计-PPT幻灯片全文编辑修改

(avi)
内啮合圆柱齿轮机构
(avi)
齿轮齿条机构
(3)人字齿圆柱齿轮机构
特点:由两排旋 向相反的斜齿轮 对称组成,其轴 向力被相互抵消。 适合高速和重载 传动,但制造成 本较高。
(avi)
(4)非圆齿轮机构
特点:轮齿分布在非圆柱体上,可实现一对齿轮的变传 动比。需要专用机床加工,加工成本较高,设计难度较 大。

顺口溜: 弧长等于发生线, 基圆切线是法线, 曲线形状随基圆, 基圆内无渐开线。
A
K1 K2
A1 θ 1 rb1 N1
A2
θ 2 O1
N2
其中:q1= q2
rb2
O2
N

二. 渐开线方程
K——渐开线在K点的压力角。 VK
rK = rb /cos aK
渐开线
rb(θK + K) =AB=KB= rbtan K
o2
a=r’1+r’2
§10-3 渐开线齿廓及其啮合特点
一、渐开线的形成及其特性
1.渐开线的形成 当一直线沿半径为
渐开线
K 发生线
rb的圆作纯滚动时,该
直线上任一点K的轨迹
A
称为该圆的渐开线,该
θK
N
圆称为渐开线的基圆,
直线称为渐开线的发生
rb
线,角θK 称为渐开线
基圆
AK段的展角。
2. 渐开线的性质
1. 保证两轮的顶隙为标准值
O1
顶隙为标准值,即:c = c*m 又:
ω1 r′1 =r1
rb1
a′ = ra2+rf1 +c
=(r2+ha )+ (r1- ha-c) + c =r2 + r1 = a

第十章齿轮机构及其设计

第十章齿轮机构及其设计

要求da>db。
se p
B
hhfha
N
pn
rb
ra r
α
rf
O
23
渐开线直齿圆柱齿轮任意圆上的齿厚
设计和检验齿轮时,常需要知道某些圆上的齿厚。
一般表达式:
sa
si=CC=riφ 求出φ则可解 φ=∠BOB-2∠BOC
C si C
=(s/r) - 2(θ i-θ )
B
sB
=(s/r)-2( invαi -invα) ∴ Si=riφ
一、外齿轮
1 . 名称与符号
B
p
pk
齿顶圆- da、ra 齿根圆- df、rf
se ha
齿厚- sk 任意圆上的弧长 h hf
齿槽宽- ek 弧长
齿距 (周节)- pk= sk +ek 同侧齿廓弧长
法向齿距 (法节)- pn = pb 分度圆--人为规定的计算基准圆
sk
ek
pn
pb
rb
rf r ra
O2
i12=ω 1/ω 2=O2P/ O1P=const
工程意义:i12为常数可减少因速度变化 所产生的附加动载荷、振动和噪音,延长
齿轮的使用寿命,提高机器的工作精度。
12
2 . 齿廓间正压力方向不变 啮合线(line of action)——
N1N2是啮合点的轨迹,称 为啮合线
啮合角(working pressure angle) N2
AB = AN1 + N1B = A1N1 + N1B1 = A1B1
AB = AN2 + N2B = A2N2 + N2B2 = A2B2
∴ A1B1 = A2B2 两条同向渐开线:

机械原理(PDF)孙桓复习笔记chapter10

机械原理(PDF)孙桓复习笔记chapter10

齿顶高 ha:分圆到顶圆的经向距离。 齿根高 hf: 根圆到分圆的经向距离。
全齿高 h: 根圆到顶圆的经向距离。即 h = h a + hf 任意圆 ri: 以任意半径所作的圆;其齿厚、齿槽宽、齿距分别以
注: 单个齿轮无节圆。
si、ei、pi表示
基 节 pb: 相邻两齿同侧齿廓沿基圆的弧长。
pb = pcos α
2 .刀具标准位置: 齿条型刀具的分度线与被切齿轮的分度圆相切并纯滚。
注: 因刀具在分度线上的齿厚等于齿槽宽,所以被加工齿轮的分度圆的
齿厚也等于齿槽宽,即切制成的齿轮为标准齿轮。
三.渐开线齿郭的根切现象和标准齿轮不发生根切的最少齿数
1.根切现象: 用范成法加工齿轮时,轮齿根部的部分渐开线齿廓
被切去的现象。(图 8-12 )
α
P
se
p
1
ha hf α
才能使齿顶部分的齿廓均为渐开线)
63
《机械原理》 (第七版)孙桓主编
§10—5 渐开线直 齿圆柱齿轮的 啮合传动 一.一对渐开线齿轮正确啮合的条件
由于渐开线齿轮副的接触点都在线
1 2上
所以各齿对要在 1 2上同时啮合,两轮的法节应相等:
pn1=p b1=πmc1os α =K1 K′=πm cos2α =p b22=p n2
5 )基圆内与渐开线(∵ nn 总与基圆相切)
二.渐开线方程方 方 程 程 式 式 及 及 渐 渐 开 开 线 线 函 函 数 数 当齿轮绕轴心 O 转动时,渐开线齿廓 AK 上 K 点的速度 vk⊥rk,又该齿廓与另一 轮的齿廓在 K 接触时,所受法向力 F n必沿 nn。
60
《机械原理》 (第七版)孙桓主编
*

第十章 齿轮机构及其设计讲解

第十章 齿轮机构及其设计讲解

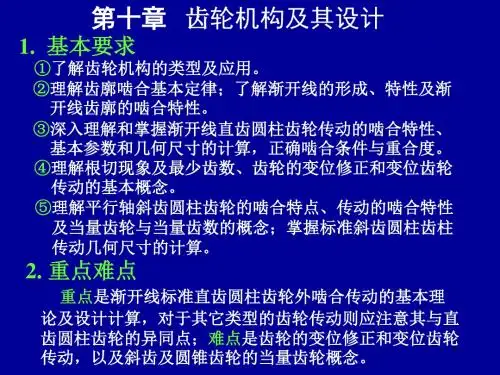

第十章齿轮机构及其设计1.本章的教学目的及教学要求了解齿轮机构的类型和应用;了解齿廓啮合基本定律及有关共轭齿廓的基本知识; 了解渐开线性质,掌握渐开线直齿圆柱齿轮的啮合特点及渐开线齿轮传动的正确啮合条件、连续传动条件等;熟记渐开线齿轮各部分的名称、基本参数及各部分几何尺寸的计算;了解渐开线齿廓的范成法切削原理及根切成因;渐开线标准齿轮的最少齿数;了解渐开线齿轮的变位修正和变位齿轮传动的概念;熟悉斜齿圆柱齿轮齿廓曲面的形成,啮合特点,并能计算标准斜齿圆柱齿轮的几何尺寸;了解直齿圆锥齿轮的传动特点及其基本尺寸的计算;对蜗杆蜗轮的传动特点有所了解。

2.本章教学内容的重点及难点渐开线直齿圆柱齿轮外啮合传动的基本理论和几何设计计算;对于其它类型的齿轮机构,着重介绍它们的特殊点。

3.本章教学工作的组织及学时分配本章的理论教学时数为12学时,实验2学时。

3.1第1讲(2学时)1)教学内容齿轮机构的类型和应用;齿轮的齿廓曲线;渐开线的形成及特性。

2)教学方法首先介绍齿轮机构的类型和应用。

这部分的内容可以利用各种类型齿轮机构的模型、CAI课件或现场教学等联系实际进行介绍,强调齿轮机构的类型虽然很多,但直齿圆柱齿轮机构是最简单,最基本,也是应用最广泛的一种。

为什么齿轮机构的应用会如此广泛,而类型又如此之多呢?主要由于齿轮机构有许多独特的优点,如结构紧凑,传动平稳可靠,传递功率大,机械效率高等。

最好联系当代工程成就,介绍齿轮机构所达到的新水准,这样更能激发学生对本部分内容的极大兴趣。

讲授齿轮的齿廓曲线时,应指出,齿轮传动中最重要的部位是轮齿廓线.因为一对齿轮是依靠主动轮的齿廓推动从动轮的齿廓来实现传动的。

共轭齿廓就是能实现预定传动比的一对齿廓。

这里可以提出一个问题,即齿轮的齿廓曲线与一对齿轮的传动比有什么关系?通过一对齿轮的运动分析,我们可以证明:互相啮合传动的一对齿轮,在任一位置时的传动比,都与其连心线被其啮合齿廓在接触点处的公法线所分成的两段线段的长度成反比,这一规律即齿廓啮合基本定律。

第十章齿轮机构及其设计

第十章齿轮机构及其设计

第十章齿轮机构及其设计第十章齿轮机构及其设计基本要求了解齿轮机构的应用及其分类以及齿廓啮合的基本定律、共轭齿廓等概念。

熟练掌握渐开线直齿圆柱齿轮几何尺寸的计算以及一对轮齿的啮合过程、正确啮合条件、连续传动条件、渐开线齿轮传动的特点等。

了解渐开线齿轮的切制原理。

掌握标准齿轮不发生根切的最少齿数以及最小变位系数的计算和变位齿轮几何尺寸的计算。

了解斜齿圆柱齿轮传动的特点、齿廓的形成。

掌握端面和法面参数之间的关系转换及基本尺寸的计算。

了解圆锥齿轮和蜗轮蜗杆传动的特点以及主要几何尺寸的计算。

基本概念题和答案1.什么是齿廓啮合基本定律,什么是定传动比的齿廓啮合基本定律?齿廓啮合基本定律的作用是什么?答:一对齿轮啮合传动,齿廓在任意一点接触,传动比等于两轮连心线被接触点的公法线所分两线段的反比,这一规律称为齿廓啮合基本定律。

若所有齿廓接触点的公法线交连心线于固定点,则为定传动比齿廓啮合基本定律。

作用;用传动比是否恒定对齿廓曲线提出要求。

2.什么是节点、节线、节圆?节点在齿轮上的轨迹是圆形的称为什么齿轮?答:齿廓接触点的公法线与连心线的交点称为节点,一对齿廓啮合过程中节点在齿轮上的轨迹称为节线,节线是圆形的称为节圆。

具有节圆的齿轮为圆形齿轮,否则为非圆形齿轮。

3.什么是共轭齿廊?答:满足齿廓啮合基本定律的一对齿廓称为共轭齿廓。

4.渐开线是如何形成的?有什么性质?答:发生线在基圆上纯滚动,发生线上任一点的轨迹称为渐开线。

性质:(1)发生线滚过的直线长度等于基圆上被滚过的弧长。

(2)渐开线上任一点的法线必切于基圆。

(3)渐开线上愈接近基圆的点曲率半径愈小,反之则大,渐开线愈平直。

(4)同一基圆上的两条渐开线的法线方向的距离相等。

(5)渐开线的形状取决于基圆的大小,在展角相同时基圆愈小,渐开线曲率愈大,基圆愈大,曲率愈小,基圆无穷大,渐开线变成直线。

(6)基圆内无渐开线。

5.请写出渐开线极坐标方程。

答:r k = r b/ cos αk θk= inv αk= tgαk一αk6.渐开线齿廓满足齿廓啮合基本定律的原因是什么?答;(1)由渐开线性质中,渐开线任一点的法线必切于基圆(2)两圆的同侧内公切线只有一条,并且两轮齿廓渐开线接触点公法线必切于两基圆,因此节点只有一个,即i12=ω1/ ω2=O2P / O1P =r2′/ r1′= r b2/ r b1= 常数7.什么是啮合线?答:两轮齿廓接触点的轨迹。

机械原理课件:第10章 齿轮机构及其设计[优选内容]

机械原理课件:第10章 齿轮机构及其设计[优选内容]

行业借鉴#
11
§10-3 渐开线齿廓及其啮合特性
一、渐开线及其特性
1、渐开线的形成
K
rK
发生线
一发生线在基圆
要上素相:切基纯圆滚,发动生,线发生。
渐A 开
K
K
o rb
B
线
基圆
线平rb 上面任内一走基点过圆K的半在轨径基迹圆Ak
即 K为渐开渐线开。线展角
行业借鉴#
12
2、渐开线特性

K
1)BK AB
1)、模数m
当齿数为Z,计算ri圆上周长为:
2ri pi Z , d i
人为规定:
pi
mi
pi Z
规定m:i —分度完圆整上有理的数模称数为为模标数 准值。
式中m可见:
d
p
i
mi Z
, d
mZ
当Z一定时,不同圆上的模数不等。
行业借鉴#
21
2)、压力角
cos i
rb ri
当rb一定时,不同圆上的压力角不等。
标准齿轮:
具有标准齿廓参数
(
m,
,
h a
,
c
)
且分度圆上s e的齿轮。
标准齿轮的基本参数:
Z,
m, ,
h* a
,
c* .
d mZ
ha
h a
m
da d 2ha
hf
(
h a
c
)
m
d f d 2hf
h ha hf
db d cos
p 行业借鉴# m ; s e m26 2
根据渐开线特性可导出:法节=基节 则 pb p cos m cos

机械原理 齿轮机构及其设计二PPT课件

机械原理 齿轮机构及其设计二PPT课件
a"ra1crf2 m(z1 z2 )/ 2 (x1 x2 )m
如果无侧隙和标准顶隙同时满足,则应使:
a'=a'' 即:y=x1+x2
B1B2 < B1B2 O2
当Z1,,Z2 ∞时(齿条),εαεαmax
PB1=PB2 =ha*m/sinα
εαmax =(PB1+PB2 )/pb =2 ha*m/(sinαπmcosα)
=4 ha*/πsin2α
取:α=20°, ha* =1
εαmax =1.981
B2
B1
P α 作者:潘存云教授
r2 rb2 ω2
O2
1.2 中心距a及啮合角α’ (1)中心距a
一对标准齿轮,确定中心距a时,应满足两个要求:
1)理论上齿侧间隙为零
O1
s’1-e’2=0, (当分度圆相切时) 2)顶隙c为标准值。
ra1
r1
ω1 rb1 N1
ra1
c=c*m
N2
P
c
此时有:
a
rb2
r2 rf2
a==rra11++hac*m+r+f2c*m + r2-(ha*m+c*m) =r1+ r2 =m(z1+z2)/2
②不适合 a’≠a的场合。a’<a 时,不能安装。当 a’>a时,产生过大侧隙,且ε↓
③小齿轮容易坏。原因:ρ小,滑动系数大, 齿根薄。希望两者寿命接 近。
1) 加工齿轮时刀具的移位
为避免根切,可径向移动刀具 Xm ——移距 x ——为移距系数。 规定:
远离轮坯中心时,x>0, 正变位齿轮。 刀具中线

机械原理(第七版)优秀课件—第十章 齿轮机构及其设计

机械原理(第七版)优秀课件—第十章 齿轮机构及其设计

• 2.模数m不同于齿轮,有单独的标准。
• 3.ha*=1,c*=0.2
• 4.直径系数(蜗杆特性系数)
q和升角λ
• 1)q:为了减少刀具数量,
有利于标准化,…
• q=d1/ma1
d1=mq
• 6.转向
• 10.13.3 背锥与当量齿数
当量齿数的用途:1、用仿 形法加工齿轮时选刀号
• rv1=r1/cosδ1=mz1/2cosδ1
• 1、 轮齿啮合的过程
理论啮合线N1N2 实际啮合线B2B1
齿廓工作段
齿廓非工作段
• 2、渐开线齿轮连续传动的条件
例:ε=1.2 的几何表示
• 3、重合度εα的计算 • 1)外啮合εα=B2B1 /pb
2.不出现根切的最小齿数
线距离
加工标准齿轮不出现根切的条件是:刀具的齿顶线到节
• 10.10.4 斜齿轮传动的重合度
• 10.10.5 斜齿圆柱齿轮的当量齿数
• 短半轴b=r, 长半轴=r/cosβ • c点的曲率半径 ρ=a2/b =r/cos2β • 以ρ为rv,以mn为m,以αn为α作当量齿轮
• 10.11 螺旋齿轮传动
• 10.11.1 螺旋齿轮齿廓曲面形成的方法
• 10.11.2 几何关系
• 2.正确啮合条件
• mn1=mn2=mn
• 3.几何尺寸计算
αn1=αn2=αn=20°
a=r1+r2=mn(z1/cosβ1+ z2/cosβ2)/2 可调β1和β2来凑中心距
10.11.3 传动比i12及从动轮的转动方向
1.转向
轮2的转向不仅与轮1的转向有关,还与旋向有关。 • 2.传动比

机械原理课件10 齿轮机构及其设计

机械原理课件10 齿轮机构及其设计

§ 10-4 渐开线标准齿轮的基本参数和几何尺寸
1 齿轮各部分的名称和符号
基圆(db,rb);
ei
齿顶圆(da,ra);
齿根圆(df,rf);
任意圆(di,ri); 任意圆齿距pi ; 任意圆齿厚si;
ra rf
ri rb
任意圆齿槽ei;
pi(= si+ ei)
O
分度圆―设计基准圆(d,r);
分度圆齿距p, 分度圆齿厚s; 分度圆齿槽e,
O1 1
n
C1
1
C2 K
P
2
VP O1P 1 O2P 2
故两轮的传动比为:
i12
1 2
O2 P O1 P
2
O2
齿轮传动满足定传动比要求的条件是:P 在 连心线上为一定点。
i12
1 2
O2 P O1 P
齿廓啮合基本定律―两相互啮合传动的一
对齿轮,在任一位置时的角速度ω1/ω2
都等于节点P所分连心线 O1O的2 两段线段 r1’
(p = s+e)
齿顶高ha, , 齿根高hf 全齿高h;
rf ra
齿顶圆直径: da = d+2ha
齿根圆直径: df = d-2 hf
S=e
s e ha
hf h
r
rb
O
2 渐开线齿轮的基本参数 1)齿数:z
2)模数:m 分度圆圆周为:d = ZP
分度圆直径为:d zP
令: m P
则: d zm
齿轮机构的分类
1)按相对 运动形式分
平面齿轮 机构
空间齿轮 机构
外啮合齿轮传动
直齿轮
内啮合齿轮传动
齿轮齿条传动 平行轴斜齿轮

第十章齿轮机构及其设计一、齿轮的...

第十章齿轮机构及其设计一、齿轮的...

第十章 齿轮机构及其设计一、齿轮的齿廓曲线1.共轭齿廓:一对能实现预定传动比(i 12=ω1/ω2)规律的啮合齿廓。

2.齿廓啮合基本定律齿廓啮合基本定律:互相啮合的一对齿轮在任一位置啮合时的传动比,都与连心线O 1O 2被其啮合齿廓在接触点的公法线所分成的两线段长成反比。

二、渐开线 1.特性:①发生线滚过基圆的长度等于基圆上被滚过的弧长。

②渐开线上任意点的法线切于基圆,渐开线上任意点的法线即渐开线的发生线。

③B 点为曲率中心,BK 为曲率半径。

渐开线起始点A 处曲率半径为0。

④渐开线形状取决于基圆,基圆越大,渐开线越平缓,当r b →∞,渐开线变成直线,齿轮变为齿条。

⑤基圆内无渐开线。

⑥同一基圆上任意两条渐开线公法线处处相等。

2.渐开线方程式压力角:啮合时K 点正压力方向与绝对速度方向所夹锐角为渐开线上该点之压力角αk 。

αk r b =r k cos αkcos αk= r b/ r k (渐开线离基圆愈远,其压力角越大)极坐标方程:tg αk = BK/r b =AB/r b = r b (θk +αk )/r bθk = tg αk -αk上式称为渐开线函数,用inv αk 表示:θk =inv αk =tg αk -αk由tg αk = BK/r b- ------得渐开线任一点的曲率半径 ρ=BK= r b tg αk ,则分度园上的曲率半径(*会计算)ρ=BK= r b tg α3、渐开线齿廓的啮合特性1)渐开线齿廓能保证定传动比传动两齿廓在任意点K 啮合时,过K 作两齿廓的法线N 1N 2,是基圆的切线,且为定直线;两轮中心连线也为定直线,故交点P 必为定点 i 12=ω1/ω2=O 2P/ O 1P=const2)齿廓间正压力方向不变N 1N 2是啮合点的轨迹,称为啮合线,该线又是接触点的法线,正压力总是沿法线方向,故正压力方向不变。

该特性对传动的平稳性有利。

3)运动可分性7—14传动比写成:i 12=ω1/ω2=O 2P/ O 1P = r b2 /r b1= r 2’ /r 1’传动比为基圆半径之反比。

第十章齿轮机构及其设计(10-1、2、3)

第十章齿轮机构及其设计(10-1、2、3)

§10—3 渐开线齿廓及啮合特点
一、渐开线的形成及特征
1、形成
渐开线是发生线在基圆上作纯
滚动时,发生线上任意点K所走的
轨迹AK。
2、特性
1) BK= AB。
2)渐开线上任一点的法线是基圆 的切线。
3)线段BK是渐开线在K点的曲率半 径,
B点是渐开线在K点的曲率中心。
图10-6
4)渐开线的形状取决于基圆的大小。
图10-4
ω1 /ω2= O2P/ O1P=i12 ——齿廓啮合基本定律 若 两轮的传动比为常数 O2P/ O1P=常数
P在O1O2上必须是定点 要使两齿轮作定传动比传动,则不论 两齿廓在何处接触,过接触点所作的 公法线必须与连心线交于一定点。
——定比传动齿轮的齿廓啮合 基本定律
P: 节点 (对定比传动:P为定点) P点在齿轮运动平面上的轨迹: 节线 (对定比传动:节线为节圆r1′、r2′)
a)
b)
c)
图10-1
§10—2 齿轮的齿廓曲线
一、齿廓啮合基本定律 研究传动比与齿廓曲线பைடு நூலகம்间 的关系
分析: P点为速度瞬心. V1P=V2P → ω1·O1P=ω2·O2P ω1 /ω2= O2P/ O1P=i12 (10-2)
—— 互相啮合的一对齿轮,其 传动比等于其连心线被啮合齿 廓接触点处的公法线所分成的 两段线段的反比。
∵ △O1PN1∽△O2PN2
∴ O2P/O1P= O2N2/ O1N1= rb2 / rb1 ∵ i12=ω1 /ω2= O2P/ O1P= r2′/ r1′ ∴ i12=ω1 /ω2= rb2 / rb1
2、中心距具有可分性
即传动比不因中心距的稍
α′
有变动而变动

机械原理(第七版)优秀课件—第十章 齿轮机构及其设计

机械原理(第七版)优秀课件—第十章 齿轮机构及其设计
第十章 齿轮机构及其设计
Gears and its Design
• 10.1 齿轮机构的特点及分类
• 10.1.1 概述 • 1.什么是齿轮?
• 2.特点:适应范围广(v、p、r);效率
高(0.99);速比稳定、传动精度高;工 作可靠;可实现任意轴间的传动。制造 和安装精度要求高,成本较高;不适于 远距离传动。
• 刀具不标准
2.变位齿轮问题的提出
1)z<zmin时又要不根切; 2)a’≠a;
3)ρ小<ρ大, σ小>σ大, u小>u大,
• 3.刀具的变位 1)正变位 2)负变位 • 4. 变位传动
1)零变位齿轮传动:∑x=0,α’=α, a’=a • x1=x2=0 标准齿轮传动 x1=-x2 等移距变位齿轮传动 • 2)非零变位齿轮传动:∑x≠0,α’≠α, a’≠a
曲齿
交错轴斜齿轮传动
• 3.按齿廓曲线分:渐开线、摆线、圆弧 • 4.按工作条件分: • 1)开式:2)闭式:
• 5.按运动速度分:
• 低速:<1m/s
• 中速:1~25
• 高速:>25m/s • 超高:>100m/s
• 10.1.3 对齿轮传动的基本要求
– 1.传动准确平稳
i 1 d1
2 d 2
α
r
α N1
xm ha m
p
Q
• 2. 变位齿轮的几何计算
• m、a由强度计算确定,α、z、d、db不变化 • h高a和、齿h厚f 、的d变a化、 df、s 、e 、α’都将变化,而关键是齿
• 1)齿顶高、齿根高
hai (ha* xi y)m
hfi (ha* c* xi)m
x的选择:无侧隙、不根
2
c os '

第十章 齿轮机构及其设计ppt课件

第十章 齿轮机构及其设计ppt课件

精品课件
33
指状铣刀
右图为指状 铣刀切削加工齿 轮示意图,加工 方法与圆盘铣刀 相似。指状铣刀 常用于加工大模 数齿轮和整体的 人字齿轮。
可见,仿形法是用与齿槽形状相同的成形刀具或模
具将轮坯齿槽的材料去掉。但是,由于刀具的限制,这 种加工方法在理 论上即存在误差。
精品课件
34
二、展成法
1.切制原理 在一对齿轮作无侧隙啮合传动时有四个基本要素:一对
一个标准齿轮的五个基本参数确定之后,其主要尺寸及齿廓形 状就完全确定。
1)标准直齿轮的几何尺寸计算 2)标准直齿轮的任意圆齿厚计算
4.齿条和内齿轮
(1)齿条:齿条的齿廓为直线;齿廓上各点压力角相同,等于 齿形角。
(2)内齿轮:内齿轮的齿廓为内凹齿;齿根圆大于齿顶圆;齿
顶圆必须大于基圆。
精品课件
25
渐开线标准直齿圆柱齿轮几何尺寸计算式
(3)重合度的计算及意义 1)重合度εα 的计算
εα=[z1(tanαa1- tanα′) +z2(tanαa2- tanα′)]/(2π) (3)
结论 重合度εα 与模数m无关,而随着齿数z的增多而增大,
还随啮合角α′减少和齿顶高系数精h品a课*的件 增大而加大,
但εαmax=1.981。 31
2)重合度的意义 a)用来衡量齿轮连续传动的条件; b)代表同时参与啮合的轮齿对数的平均值。
较高,且高速运转时噪声较大。
精品课件
12
§10-2 齿轮的齿廓曲线
一对齿轮传动,是依靠主动轮轮齿的齿廓,推动从动 轮轮齿的齿廓来实现的。若两轮的传动能实现预定 的传动比(i12 = ω1/ω2) 规律,则两轮相互接触传动的一对 齿廓称为共轭齿廓。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

α1 = α2 = α
结论:一对渐开线齿轮正确啮合的条件是两轮 的模数和压力角应分别相等。
2.齿轮传动中心距及啮合角
(1)中心距 1) 在确定其中心距时应满足的要求: a) 保证两轮的齿侧间隙为零,即 c‘= 0 b) 保证两轮的顶隙为标准值,即 c = c*m 2)标准中心距 a a = r1+r2 = m(z1+z2)/2
何要素,求出(产生)另一个几 何要素的方法即为展成法,也叫 范成法或包络法。是利用“一对 轮齿作无侧隙啮合传动时齿廓 互为包络线。”的道理来工作的。
2.用展成法加工齿轮 常用刀具有齿轮型刀具和齿条型刀具,包括: * 齿轮插刀—刀具和轮坯间有展成、切削、进给和让刀 四种相对运动。
加工原理动画
* 齿条插刀—刀具沿轮坯切向移动,且要增加沿该方向的往复 运动;否则,刀具的齿数要无穷多。刀具和轮坯 间的其他相对运动与使用齿轮插刀相同。
直齿圆锥齿轮传动
轮齿倾斜 于圆锥母 线,制造 困难,应 用较少。
斜齿圆锥齿轮传动
轮齿是曲线形, 有圆弧齿、螺 旋齿等,传动 平稳,适用于 高速、重载传 动,但制造成 本较高。
弧齿圆锥齿轮传动
汽车后桥采用 这种齿轮。

空间—交错轴传动 用于传递两交错轴之间的运动,其两轴 的交错角一般为90º 两螺旋角数值不等 的斜齿轮啮合时, 可组成两轴线任意 交错传动,两轮齿 为点接触,且滑动 速度较大,主要用 于传递运动或轻载 传动。
曲线和抛物线等。

本章重点研究渐开线齿廓的齿轮
§10-3 渐开线齿轮的啮合特点 1 渐开线的形成
直线BK沿半径为r0的圆作纯滚动时,直线上
任意一点K 的轨迹称为该圆的渐开线。该圆称 为渐开线的基圆 rb—基圆半径; BK—渐开线发生线 θK—渐开线上K点的展角
2 渐开线的性质 1) 发生线沿基圆滚过的长度等于基圆上被滚过 的弧长;
§10-4 标准齿轮的基本参数和几何尺寸
1.齿轮各部分的名称和符号 齿顶圆 ra,da 齿根圆 rf,df 分度圆齿厚s 齿 厚 任意圆齿厚 si 分度圆齿槽宽e ei 齿槽宽 任意圆齿槽宽 分度圆齿距 p pi= s+ ei 齿 距 任意圆齿距 i+e 分度圆 r,d ha 齿顶,齿顶高 hf 齿根,齿根高
3.一对轮齿的啮合过程及连续传动条件 (1)一对轮齿的啮合过程 实际啮合线段B1B2 理论啮合线段N1N2
(2)连续传动条件
为了两轮能够连续传动,必须保证在前一对轮齿尚未能脱离 啮合时,后一对轮齿就要及时进入啮合。则实际啮合线段B1B2应大 于或至少等于齿轮的法向齿距 pb,即B1B2 ≥pb。
通常把B1B2与pb的比值εα称为齿轮的重合度, 故齿轮连续传 动的条件为 εα = B1B2/pb ≥1
而实际工程上,则要求 εα ≥[εα] [εα]为许用重合度,常用推荐值: 一般制造业 [εα]=1.4; 汽车、拖拉机 [εα]=1.1~1.2; 金属切削机床 [εα]=1.3; (3)重合度的计算及意义 1)重合度εα 的计算 εα=[z1(tanαa1- tanα′) +z2(tanαa2- tanα′)]/(2π)
* 齿轮滚刀—属于齿条型刀具。
加工时,滚刀的轴线与轮坯的端面应有一个等于滚刀螺旋升 角γ的夹角,以便切制出直齿轮。 加工原理动画
* 齿轮滚刀— 滚刀在轮坯端面内的投影相当于一个齿条,即 在轮坯端面内,滚刀和轮坯的运动相当于一对 齿轮齿条的啮合。
由于切削运动连续,因此生产率高 。 而且,只要m、α相同,无论被加工齿轮的齿数是多少, 都可用同一把刀具加工。
第十章 齿轮机构及其设计
§10-1 齿轮机构的应用及分类

平面—直齿轮

外啮合齿轮传动 两齿轮的转动方 向相反

内啮合齿轮传动 两齿轮的转动方 向相同

齿轮齿条传动

平面—平行轴斜齿圆柱齿轮传动
轮齿与其轴线倾斜一个角度
同理,平行轴斜齿轮机构也有外啮合、内啮 合及齿轮与齿条啮合之分。

平面—人字齿轮传动
3.标准齿条型刀具及用标准齿条型刀具加工标准齿轮
标准齿条型刀具的齿形是根据 “渐开线圆柱齿轮的基准齿形” 设计的。所不同的是,为加工 出顶隙,齿条型刀具的齿顶高 比普通齿条多出一段,此段刀 刃为过渡圆弧。
要求两齿廓的节点按其传动比的变化规律在其连
心线上移动。故实现变传动比的齿轮传动必为非圆齿 轮传动。
2 齿廓曲线的选择
满足齿廓啮合基本定律的一对齿廓称为共轭齿
廓,共轭齿廓的齿廓曲线称为共轭曲线。
1.理论上满足基本定律的共轭齿廓曲线很多;
2.考虑因素:设计、制造、安装和使用;
3.常用齿廓曲线:渐开线,摆线,变态摆线,圆弧
(3) (2)
结论 重合度εα 与模数m无关,而随着齿数z的增多而增大, 还随啮合角α′减少和齿顶高系数ha*的增大而加大, 但εαmax=1.981。
2)重合度的意义 a)用来衡量齿轮连续传动的条件; b)代表同时参与啮合的轮齿对数的平均值。 增大重合度,同时参与啮合的轮齿对数增加, 故这对于提高 齿轮传动平稳性,提高承载能力都有重要意义。
(1)标准齿轮 是指m、α、ha*、 c*均为标准值,且e=s的齿轮。
2)标准直齿轮的任意圆齿厚计算
4.齿条和内齿轮 (1)齿条:齿条的齿廓为直线;齿廓上各点压力角相同,等于 齿形角。 (2)内齿轮:内齿轮的齿廓为内凹齿;齿根圆大于齿顶圆;齿 顶圆必须大于基圆。
渐开线标准直齿圆柱齿轮几何尺寸计算式

问题2:G1、G3为同一基圆上所生成的两条反向渐
开线,试问 K1 K 2 和 K ' K ' 有何关系? 1 2
K1 K 2 K K
' 1
' 2
同一基圆上所生成的两条反 向渐开线为法向等距曲线。
3.渐开线的函数及渐开线方程式
4.渐开线齿廓的啮合特点 (1)渐开线齿廓能保证定传动比传动 i12 = ω1/ω2=O2P/O1P=const (2)渐开线齿廓之间的正压力方向不变 因渐开线齿廓之间的正压力方向沿其接触点的公法线方向, 即为啮合线,且为一定直线N1N2。 故在传动过程中,其正压力方 向是始终不变的。 (3)渐开线齿廓传动具有可分性 一对渐开线齿轮传动,即使两齿轮的实际中心距与设计中心 距有偏差,也不会影响其传动比的这一特性。称为渐开线齿轮传 动的可分性。这对于齿轮的装配和使用都是十分有利的。 结论 应用。 正是由于上述优点,故渐开线齿轮传动获得十分广泛
思 考 题
1. 要齿轮传动匀速、连续、平稳的进行,必须满足哪些条 件? 这些条件各起何作用? 2. 何谓标准齿轮? 何谓标准中心距? 一对标准齿轮的实际中 心距略大于标准中心距时,其传动比有无变化? 仍能继续正 确啮合吗? 其顶隙、齿侧间隙和重合度有何变化? 3. 重合度的物理意义是什么?影响重合度的主要参数有哪些? 增大齿轮的模数对提高重合度有无好处?
④ 齿顶高系数 ha*,其标准值为 ha* = 1。
⑤ 顶隙系数 c*,其标准值为 c* = 0.25。 上述参数即为渐开线齿轮的五个基本参数。
3.标准齿轮及其几何尺寸计算 (2)标准齿轮的几何尺寸计算 一个标准齿轮的五个基本参数确定之后,其主要尺寸及齿廓形 状就完全确定。 1)标准直齿轮的几何尺寸计算
由两个螺旋角方向相反的斜齿轮组成
人字齿轮机构的齿型如人字,它相当于两个全 等、但齿向倾斜方向相反的的斜齿轮拼接而成。
平面—曲线齿圆柱齿轮机构
曲线齿圆柱齿轮机构简称曲线齿轮或弧齿轮, 其轮齿沿轴向成弯曲的弧面。

空间—(圆)锥齿轮传动 用于两相交轴之间的传动 轮齿沿圆锥母 线排列于截锥 表面,是相交 轴齿轮传动的 基本形式。制 造较为简单。
交错轴斜齿轮传动
蜗杆蜗轮传 动多用于两 轴交错角为 90的传动, 其传动比大, 传动平稳, 具有自锁性, 但效率较低。
蜗杆传动
其节曲面为单 叶双曲线回转 体的一部分。 它能实现两轴 线中心距较小 的交错轴传动, 但制造困难。
准双曲面齿轮传动
齿轮传动机构的特点
(1)直接接触的啮合传动;可传递空间任意两轴之
§10-5 渐开线直齿圆柱齿轮的啮合传动
1.一对渐开线齿轮正确啮合的条件
一对渐开线齿轮在传动时,它们的齿廓啮合点都 应位于其啮合线上。因此要两轮能正确啮合,应使处于 啮合线上的多对轮齿能同时进入啮合。即应满足两齿轮 的法向齿距相等,即
pn1 = p n2 p b = p cosα
m1 = m2 = m
2) 渐开线上任意点的法线恒切于基圆;
3) 渐开线愈靠近基圆部分,曲率半径愈小;
4) 渐开线的形状取决于基圆大小;
5) 基圆内无渐开线。

问题1:G1、G3为同一基圆上所生成的两条同向渐
开线,试问 K1 K 3 和 K1' K 3' 有何关系?
K1 K 3 K K
' 1
' 3
同一基圆上所生成的两条同 向渐开线为法向等距曲线。
P点:啮合节点,简称节点
相互啮合传动的一对齿轮,在任一位置时的传动比, 都与其连心线O1O2被其啮合齿廓在接触点处的公法线所 分成的两段成反比。这个规律称为齿廓啮合基本定律。 点P称为两轮的啮合节点(简称节点)。 (1)实现定传动比传动时两轮齿廓应满足的条件 无论两轮齿廓在任何位置接触,过接触点所作的 两齿廓公法线必须与其连心线相交于一定点。故实现 定传动比的齿轮传动必为圆形齿轮传动。 (2)实现变传动比传动对两齿轮齿廓的要求
间的运动和动力; (2)功率范围大,速比范围大,效率高,精度高; (3)传动比稳定,工作可靠,结构紧凑; (4)改变运动方向; (5)制造安装精度要求高,不适于大中心距,成本 较高,且高速运转时噪声较大。
§10-2 齿轮的齿廓曲线
一对齿轮传动,是依靠主动轮轮齿的齿廓,推动从动 轮轮齿的齿廓来实现的。若两轮的传动能实现预定
相关文档
最新文档
