机械原理公式:第十一章:齿轮系及其设计1.行星轮系公式，齿轮数关系2.定轴轮系公式3.差动轮系求nH第七章:机械的转动及波动调节1.驱动工＝阻力工公式2.最大转速公式，标能量最大3.最大盈亏工公式4.飞轮转动惯量公式第十章:齿轮机构及其设计1.基圆半径，渐开线展角，压力角，展角与压力角公式，渐开线曲率半径，向径2.齿顶圆压力角，分度园压力角，分度园压力角与啮合角关系3.四半径大小关系4.齿顶圆曲率半径公式，分度圆曲率半径公式5.齿顶圆压力角公式，展开线压力角公式6.基圆半径与分度圆半径关系公式7.分度圆齿厚公式，齿槽公式，齿距公式8.齿顶圆半径公式，齿根圆半径公式9.分度圆半径公式10.啮合角公式11.重合度公式第八章:连杆机构及其设计1.周转副条件2.双曲柄条件3.曲柄摇杆条件4.极位夹角，摆角，行程速比系数，传动比，设计四杆机构的极位夹角第五章:机械传动的效率和自锁1.总效率第九章：凸轮机构及其设计（反转发）1.作大圆小圆内切2.由大圆作压力角3.大圆小圆差值作推杆位移4.推杆相切圆作反转推杆升高s的解法1.s圆与理论轮廓线的交点2.理论基圆求转角第三章：平面机构的运动分析瞬心法：1.构件1，3瞬心为p13，若1为机架，则p13是3的绝对速度2.求杆1上的m点速度，须知杆1角速度，须知杆1与动力杆的瞬心或者杆1与机架的瞬心3.无穷远的瞬心可以平行4.计算单位矢量方程图解法1.取重合点B（B1,B2,B3）VB2＝VB12.VB3＝VB2+VB3B23.作图第四章：平面机构的力的分析1.判断压缩还是拉升2.与夹角变化方向相反第二章：机构的结构分析1.自由度公式。
机械原理齿轮机构及其设计PPT
α
5、基圆 rb
s = e = p/2
6、齿顶高 ha
O
7、齿根高 hf
8、全齿高 h h = ha + hf
9、压力角 α
一、齿轮各部分名称
ακ
1、齿数 z
2、模数 m (非常主要旳概念) 以齿轮分度圆为计算各部分尺寸基准
齿数 z ×齿距 p = 分度圆周长 πd
分度圆直径d = z × p / π
一对齿轮作无侧隙啮合传动时，共存在四个基本原因：
两个几何原因，即一对共轭旳渐开线齿廓 给定其中任何三个原因， 两个运动原因，即两轮旳角速度 ω0 和ω 就能取得第四个原因
刀具齿廓拟定，强制刀具与轮坯以定传动比 i = ω0/ω运动
刀具旳齿廓（一种几何原因）就必然在轮坯上切削（包络）出轮 坯旳齿廓（另一种几何素）。
连续传动旳条件为：B1B2 ≥ Pb
可表达为：重叠度ε a = B1B2 / Pb≥ 1
ε a 分析：重叠度旳大小表白同步参加啮合轮齿啮合对数旳平均值
ε a = 1 时，一直只有一对轮齿啮合，确保最低连续传动； ε a < 1 时，齿轮传动部分时间不连续； ε a > 1 时，部分时间单齿啮合，部分时间双齿啮合。
pb
2
B1B2
B1P + PB2
ω2
ε = pb = πmcosα
ε=
1 （z1（tan α a1 – tanα ’) + z2（tan α a2 – tanα ’））
2π
由上式可知，重叠度 ε 与齿数 z 正有关，z 越大ε 越高；
啮合角 α’ 越大，重叠度 ε 越小。与模数m无关。
四、原则中心距 a 与实际中心距 a’
机械原理第10章齿轮机构及其设计
2、具有标准顶隙：c = c *m
2.1.2 标准中心距
a=ra1+c+rf2 =r1+h*am+c*m+r2-( h*am+c*m)
=r1+r2=m(z1+z2) / 2
两轮的中心距a应等于两轮分度 圆半径之和，我们把这种中心距称为 标准中心距a
实际中心距a’
2.1.3 啮合角
啮合角α’——两轮传动时其节点P的圆周速度方向与啮合线 N1N2之间所夹的锐角，其值等于节圆压力角。 压力角α和啮合角α’的区别
2、对于按标准中心距安装的标准齿轮传动，当两轮的 齿数趋于无穷大时的极限重合度εαmax=1.981。
3、重合度εα还随啮合角α’的减小和齿顶高系数ha*的增 大而增大。
4、重合度是衡量齿轮传动质量的指标。 重合度承载能力传动平稳性
[例] 已知 z1=19、z2=52、=20、m =5mm、ha*=1。求 。
rb1+rb2=(r1+r2)cosα=(r1’+r2’)cos α’
齿轮的中心距与啮合角的关系为： a’cos α’=acos α
r1 =r1
O1
ω1 rb1 N1
=
r1 r1
O1
ω1 rb1 N1
N2
P
rb2 r2 =r2
P
N2 a
rb2
r2
r2
a
ω2
ω2
O2
O2
2.2 齿轮与齿条啮合传动 齿轮与齿条标准安装：齿轮的分度圆和齿条的分度线相切。
2．齿轮传动的中心距和啮合角
2.1 外啮合传动
2.1.1 齿轮正确安装的条件： 1、齿侧间隙为零：
即 s'1 e'2 及s'2 e'1
机械原理_齿轮传动
齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 一对轮齿的啮合过程及连续传动条件
1 [ Z1(tg a1 tg ) Z 2 (tg a 2 tg )] 外啮合 2 1 [ Z1 (tg a1 tg ) Z 2 (tg a 2 tg )] 内啮合 2 2ha Z1 (tg a1 tg ) 齿轮齿条 2 sin 2 与m无关，随Z增大而增大，当Z 也增大到无
齿轮机构及其设计 渐开线标准齿轮的基本参数和几何尺寸 标准齿条的特点
1) 各同侧齿廓均为相互平行的直线，且齿廓上各 点压力角α相等，均等于齿形角 2) 不同线上的齿距相等，均为pi=p =πm，但 只有分度线上e=s
ha 、 h f 、h 、e 、s 、p 、c 等 仍用表10—2中有关公式计算
齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 渐开线直齿圆柱齿轮传动的 啮合过程 N1N2—理论上可能 的最长啮合线段， 特称为理论啮合线 N1、N2为啮合极限点 B1B2—实际啮合线
齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 一对轮齿的啮合过程及连续传动条件 齿轮齿条啮合传动
PB1不变， ha 2 ha m PB2 且 sin sin 2 h 1 a [ Z1 (tg a1 tg ) ] 2 sin cos 2ha Z1 (tg a1 tg ) 2 sin 2
m1 m2 m 正确啮合条件 1 2
齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 齿轮传动的中心距与啮合角
1 a (d 1 d 2 ) 2 m ( Z1 Z 2 ) 2
c
c c m
标准安装
1 d2 ) a (d 1 2

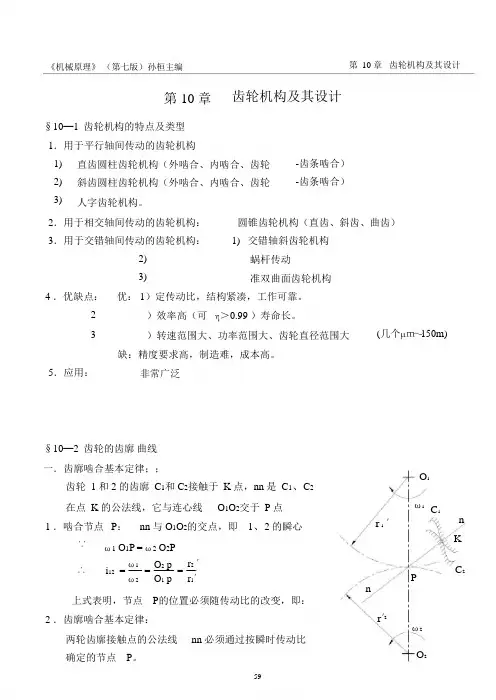

机械原理(PDF)孙桓复习笔记chapter10
齿顶高 ha：分圆到顶圆的经向距离。 齿根高 hf： 根圆到分圆的经向距离。
全齿高 h： 根圆到顶圆的经向距离。即 h = h a + hf 任意圆 ri： 以任意半径所作的圆；其齿厚、齿槽宽、齿距分别以
注： 单个齿轮无节圆。
si、ei、pi表示
基 节 pb： 相邻两齿同侧齿廓沿基圆的弧长。
pb = pcos α
2 ．刀具标准位置： 齿条型刀具的分度线与被切齿轮的分度圆相切并纯滚。
注： 因刀具在分度线上的齿厚等于齿槽宽，所以被加工齿轮的分度圆的
齿厚也等于齿槽宽，即切制成的齿轮为标准齿轮。
三．渐开线齿郭的根切现象和标准齿轮不发生根切的最少齿数
1．根切现象： 用范成法加工齿轮时，轮齿根部的部分渐开线齿廓
被切去的现象。（图 8-12 ）
α
P
se
p
1
ha hf α
才能使齿顶部分的齿廓均为渐开线）
63
《机械原理》 （第七版）孙桓主编
§10—5 渐开线直 齿圆柱齿轮的 啮合传动 一．一对渐开线齿轮正确啮合的条件
由于渐开线齿轮副的接触点都在线
1 2上
所以各齿对要在 1 2上同时啮合，两轮的法节应相等：
pn1=p b1=πｍc1os α =K1 K′=πｍ cos2α =p b22=p n2
5 ）基圆内与渐开线（∵ nn 总与基圆相切）
二．渐开线方程方 方 程 程 式 式 及 及 渐 渐 开 开 线 线 函 函 数 数 当齿轮绕轴心 O 转动时，渐开线齿廓 AK 上 K 点的速度 vk⊥rk，又该齿廓与另一 轮的齿廓在 K 接触时，所受法向力 F n必沿 nn。
60
《机械原理》 （第七版）孙桓主编
*
机械原理第五章
正常齿标准 ha* 1, c* 0.25 短齿标准 ha* 0.8, c* 0.3
（6）渐开线圆柱齿轮的基本（基准）齿廓（齿形）
（1）齿条同侧齿廓为平行的直线，齿廓上各点具有相同的压 力角，即为其齿形角，它等于齿轮分度圆压力角。
（2）与齿顶线平行的任一直线上具有相同的齿距p m 。
（7）斜齿齿轮齿条机构
斜齿轮斜齿条啮 合传动应用较少。
（8）非圆齿轮机构
轮齿分布在非圆柱体上，可实现一对齿轮的变 传动比。需要专用机床加工，加工成本较高， 设计难度较大。
这是利用非圆齿轮变传动比的工作原理，设计的 一种容积泵。现已获得实用新型专利。
2、相交轴之间传递运动 (1) 直齿圆锥齿轮机构
s pb a
公
式
d1=mz1 d2=mz2
db1=mz1cos、
ha = ha*m
db2=mz2cos
hf = (ha* + c* )m
da1 d1 2ha m( z1 2ha* )
da2 d2 2ha m( z2 2ha* )
*
*
d f 1 d1 2h f m(z1 2ha 2c )
3.渐开线方程
如右图所示，以OA为极坐标轴， 渐开线上的任一点K可用向径rK和 展角θK来确定。根据渐开线的性 质，有
rb(K +K ) = AN = KN = rbtanK
故 K = tan K － K
式中K称为渐开线在K点的压力角，它是K点作用力F的方
向(K点渐开线的法线方向)与该点速度VK方向的夹角。
两螺旋角数值不等的斜齿轮啮合时， 可组成两轴线任意交错传动，两轮 齿为点接触，且滑动速度较大，主 要用于传递运动或轻载传动。
机械原理3D版课件-第8章 齿轮机构及其设计
齿顶高系数ha* ：正常齿制ha*= 1，短齿制ha*= 0.8 。 顶隙系数c*：正常齿制c*= 0.25，短齿制c*= 0.3。
ha ham
hf (ha c )m
h ha hf (2ha c )m
§8-4 渐开线标准齿轮的基本参数和几何尺寸
三、几何尺寸 表8-4渐开线标准直齿圆柱齿轮几何尺寸公式
啮合终止点B1 —— 啮合线N1N2 与主动轮齿顶圆的交点。
线段B1B2 ——实际啮合线段。 啮合线N1N2 —— 理论啮合线段。 N1、N2 —— 啮合极限点。
图8-14齿轮重合度
§8-5 渐开线直齿圆柱齿轮的啮合传动
重合度——实际啮合线段与法向齿距的比值，用εa 表示。
a
B1B2 pb
连续传动条件—— 重合度大于或等于 1
重合度的计算
a
1 2π
z1tan a1
tan
z2 tan a2
tan
影响重合度的因素：
a) ε与模数m无关；
b) 齿数ｚ越多，ε 越大； c) ｚ趋于∞时，εmax=1.981； d) 啮合角α‘ 越小，ε越大；
e) 齿顶高系数ha*越大，ε越大。
图8-14齿轮重合度
图8-15 齿轮重合 度与齿轮啮合区段
图8-2渐开线的形成
二、 渐开线的特性
1. 发生线沿基圆滚过的长度，等于基圆上被 滚过的圆弧长。
2. 渐开线上任意点的法线恒与其基圆相切。发生 线与基圆的切点B就是渐开线在K 点的曲率中心，
线段KB是渐开线在K点的曲率半径。
3. 基圆内无渐开线。 4. 渐开线的形状取决于基圆的大小。
§8-3 渐开线齿廓及其啮合特性
机械原理考研讲义九(齿轮机构及其设计)
第十章齿轮机构及其设计10.1本章知识点串讲本章的重点有：齿轮的齿廓曲线；渐开线齿廓啮合传动的特点；渐开线各局部的名称、符号及标准齿轮几何尺寸的计算；渐开线直齿圆柱齿轮的啮合传动的条件；变位齿轮传动的根本理论及设计计算；斜齿轮﹑蜗轮蜗杆及圆锥齿轮传动的重点是它的啮合传动及设计计算的特殊点等。
【知识点1】齿轮的齿廓曲线一、渐开线的形成二、渐开线的性质当一直线沿半径为rb的圆作纯滚动时，该直线上任一点K的轨迹称为该圆的渐开线，该圆称为渐开线的基圆，直线x-x称为渐开线的发生线，角θK 称为渐开线AK段的展角。
a．发生线在基圆上滚过的线段长度KN 等于基圆上被滚过的圆弧长度AN，即KN = AN。
b．渐开线上任一点的法线切于基圆。
c．切点N为渐开线上在点K处的曲率中心，NK为K点处的曲率半径。
d．基圆以内没有渐开线。
e．渐开线的形状仅取决于其基圆的大小。
f.同一基圆上任意两条渐开线间的法向距离相等。
【知识点2】渐开线齿廓啮合传动的特点Prr bωωOOKr 2 ′′r 1 NNK ′渐开线齿廓能保证定传动比i O P O Pr r 12122121===ωω渐开线齿廓传动的特点：1．啮合线为定直线，啮合点的轨迹线——内公切线线、公法线三线合一2．啮合角为常数，啮合角：啮合线与过节点P 处两内公切线之所夹锐角。
——它等于两齿轮在节圆上角。
3．可分性【知识点3】渐开线各局部的名称、符号及标准齿轮几何尺寸的计算 一、齿轮各局部的名称及符号二、渐开线标准直齿圆柱齿轮的几何尺寸1．渐开线齿轮的五个根本参数：齿数(z)，模数(m)，分度圆压力角(齿形角)，齿顶高系数ha *，径向间隙系数c *——亦称顶隙系数。
〔1〕齿数(z)齿数根据设计需要确定，如：传动比、中心距要求、接触强度等。
〔2〕模数(m)a. 定义：模数的定义为齿距P 与π的比值，即m= P/πb. 模数的意义确定模数m 实际上就是确定周节p ，也就是确定齿厚和齿槽宽e 。
机械原理(第七版)优秀课件—第十章 齿轮机构及其设计
• 2.模数m不同于齿轮，有单独的标准。
• 3.ha*=1，c*=0.2
• 4.直径系数（蜗杆特性系数）
q和升角λ
• 1）q：为了减少刀具数量，
有利于标准化，…
• q=d1/ma1
d1=mq
• 6.转向
• 10.13.3 背锥与当量齿数
当量齿数的用途：1、用仿 形法加工齿轮时选刀号
• rv1=r1/cosδ1=mz1/2cosδ1
• 1、 轮齿啮合的过程
理论啮合线N1N2 实际啮合线B2B1
齿廓工作段
齿廓非工作段
• 2、渐开线齿轮连续传动的条件
例：ε=1.2 的几何表示
• 3、重合度εα的计算 • 1）外啮合εα=B2B1 /pb
2．不出现根切的最小齿数
线距离
加工标准齿轮不出现根切的条件是：刀具的齿顶线到节
• 10.10.4 斜齿轮传动的重合度
• 10.10.5 斜齿圆柱齿轮的当量齿数
• 短半轴b=r， 长半轴=r/cosβ • c点的曲率半径 ρ=a2/b =r/cos2β • 以ρ为rv，以mn为m，以αn为α作当量齿轮
• 10.11 螺旋齿轮传动
• 10.11.1 螺旋齿轮齿廓曲面形成的方法
• 10.11.2 几何关系
• 2.正确啮合条件
• mn1=mn2=mn
• 3.几何尺寸计算
αn1=αn2=αn=20°
a=r1+r2=mn(z1/cosβ1+ z2/cosβ2)/2 可调β1和β2来凑中心距
10.11.3 传动比i12及从动轮的转动方向
1.转向
轮2的转向不仅与轮1的转向有关，还与旋向有关。 • 2.传动比
＜机械原理＞第五章_齿轮机构及其设计
1:22 PM
第五章 齿轮机构及其设计
二、共轭齿廓
凡是满足齿廓啮合基本定律的一 对齿廓叫共轭齿廓。 只要给出一条齿廓曲线，就可以 根据齿廓啮合基本定律求出与其 共轭的另一条齿廓曲线。 理论上满足一定传动比规律的共 轭曲线有很多。如：渐开线、摆 线、变态摆线、圆弧曲线、抛物 线等。
两头牛背上的架子 称为轭,轭使两头牛 同步行走。 共轭即为按一定的 规律相配的一对。
但啮合角≡齿形角
意味着：同1把齿条形刀具制造的齿轮（无论标准或变位、无论 齿数多少）压力角都相同。
1:22 PM 第五章 齿轮机构及其设计
中心距
侧隙 无 有 无 有
顶隙 标准 >标准 标准 >标准
节圆(线) =分度圆 >分度圆
啮合角 =压力角 >压力角
标准 标准齿 安装 轮与标 准齿轮 非标 安装
第五章 齿轮机构及其设计
渐开线的 极坐标参 数方程式
1:22 PM
二、渐开线齿廓
1、渐开线齿廓能满足定传动比的要求
公 两 公 法线是 基圆 切线 通过连心线上 定点 节点 = 一对齿轮传动比
1 O2 P r '2 rb 2 i Const 2 O1P r '1 rb1
第五章 齿轮机构及其设计
标准齿 标准 轮与标 安装 准齿条 非标 安装
标准中心距 >标准中心距 标准中心距 >标准中心距
1:22 PM
第五章 齿轮机构及其设计
§5-5 渐开线直齿圆柱 齿轮的啮合传动
渐开线齿轮的啮合过程
主动轮与从动轮 啮合起始：主动轮齿根部 接触从动轮齿顶 啮合终止：主动轮齿顶接 触从动轮齿根部 啮合点
机械原理齿轮机构及其设计
机械原理齿轮机构及其设计齿轮机构是一种常见的机械传动装置，通过不同的齿轮组合可以实现不同的传动比和传动方式。
齿轮机构的设计涉及到齿轮的类型、材料、齿轮之间的啮合方式、传动比的计算等多个方面。
本文将结合齿轮机构的原理和设计要点进行详细介绍。
1. 齿轮机构的原理齿轮是一种通过齿轮啮合传递力与运动的机械传动装置，根据啮合的方式可以分为直齿轮、斜齿轮、锥齿轮、蜗杆与蜗轮等类型。
不同类型的齿轮适用于不同的工作环境和传动要求。
齿轮机构的工作原理主要依靠齿轮的啮合传递动力，当两个齿轮啮合时，通过齿面的摩擦力和齿与齿之间的啮合，完成力的传递。
根据不同齿轮的大小和传动方式，可以实现不同的传动比，从而满足不同的工作需求。
2. 齿轮机构的设计要点齿轮机构的设计要点包括齿轮的类型、材料、齿轮的模数、齿比、啮合传动比的计算等多个方面。
首先，齿轮的类型应根据实际工作条件来选择，例如在重载与高速传动条件下，应选择强度高的齿轮，对于变速传动则需选择适合的变速传动齿轮。
其次，齿轮的材料选择应考虑齿轮的使用环境和传动要求，通常常用的齿轮材料有合金钢、铸铁、黄铜等。
再者，齿轮的模数和齿比的确定是齿轮设计的重要环节。
模数是齿轮上的参数，表示齿轮齿数与分度圆直径的比值，齿轮的模数决定了啮合齿轮的大小、齿数等参数，齿比是用来描述两个啮合齿轮的传动比，齿比的大小决定了齿轮的传动性能。
最后，计算齿轮的啮合传动比也是齿轮设计的重要环节，通过合理计算齿轮的传动比，可以满足不同工作条件下的传动要求。
3. 齿轮机构的设计流程齿轮机构的设计流程包括确定传动要求、选择齿轮类型、计算传动比、确定齿轮材料、确定齿轮的模数和齿比、确定齿轮的材料和热处理方式、进行齿轮的结构设计等多个环节。
首先，确定传动要求是齿轮机构设计的基础，根据实际工作条件和传动要求来确定齿轮机构的传动比和齿轮类型。
其次，选择合适的齿轮类型，根据传动要求选择合适的齿轮类型，例如在高速传动条件下选择强度高的齿轮，在变速传动条件下选择适合的变速传动齿轮。
机械原理课程教案—齿轮机构及其运动设计
一、教案基本信息机械原理课程教案—齿轮机构及其运动设计课时安排：2学时教学目标：1. 了解齿轮机构的基本概念和分类。
2. 掌握齿轮的啮合条件和传动比计算。
3. 能够分析齿轮机构的运动设计。
教学方法：1. 讲授：讲解齿轮机构的基本概念、分类和啮合条件。
2. 案例分析：分析齿轮机构的运动设计实例。
3. 互动讨论：引导学生探讨齿轮机构设计中的关键问题。
教学内容：1. 齿轮机构的基本概念和分类2. 齿轮的啮合条件3. 传动比计算4. 齿轮机构的运动设计5. 齿轮机构设计实例分析二、教学过程1. 导入：通过展示齿轮机构的图片，引导学生思考齿轮机构在机械系统中的应用和重要性。
2. 讲解齿轮机构的基本概念和分类：解释齿轮机构的特点、工作原理和分类。
3. 讲解齿轮的啮合条件：介绍齿轮啮合的基本条件，如齿数、模数、压力角等。
4. 讲解传动比计算：解释传动比的定义和计算方法，引导学生理解传动比在齿轮机构中的作用。
5. 案例分析：分析齿轮机构的运动设计实例，如减速器和变速器的设计。
6. 互动讨论：引导学生探讨齿轮机构设计中的关键问题，如啮合条件、传动比选择等。
三、教学评估1. 课堂提问：通过提问了解学生对齿轮机构的基本概念和分类的理解。
2. 作业布置：布置有关齿轮啮合条件和传动比计算的练习题，巩固所学知识。
3. 课程报告：要求学生分析一个齿轮机构的运动设计实例，评估其设计合理性。
四、教学资源1. 教材：机械原理教材相关章节。
2. 图片：齿轮机构的图片。
3. 视频：齿轮机构的运动原理视频。
4. 练习题：相关齿轮啮合条件和传动比计算的练习题。
五、教学延伸1. 深入学习其他齿轮机构的分类，如蜗轮蜗杆机构、行星齿轮机构等。
2. 研究齿轮机构的运动仿真，深入了解其运动特性和性能。
3. 探索齿轮机构在实际工程应用中的设计和优化方法。
六、教学过程7. 讲解齿轮机构的运动设计：介绍齿轮机构运动设计的方法和步骤，包括运动传递分析、齿轮尺寸计算等。
机械原理(第七版)优秀课件—第十章 齿轮机构及其设计
Gears and its Design
• 10.1 齿轮机构的特点及分类
• 10.1.1 概述 • 1.什么是齿轮？
• 2.特点：适应范围广（v、p、r)；效率
高（0.99)；速比稳定、传动精度高；工 作可靠；可实现任意轴间的传动。制造 和安装精度要求高，成本较高；不适于 远距离传动。
• 刀具不标准
2.变位齿轮问题的提出
1）z＜zmin时又要不根切； 2）a’≠a；
3）ρ小＜ρ大, σ小＞σ大， u小＞u大,
• 3.刀具的变位 1）正变位 2）负变位 • 4. 变位传动
1）零变位齿轮传动：∑x=0，α’=α, a’=a • x1=x2=0 标准齿轮传动 x1=-x2 等移距变位齿轮传动 • 2）非零变位齿轮传动：∑x≠0，α’≠α, a’≠a
曲齿
交错轴斜齿轮传动
• 3.按齿廓曲线分：渐开线、摆线、圆弧 • 4.按工作条件分： • 1）开式：2）闭式：
• 5.按运动速度分：
• 低速：＜1m/s
• 中速：1～25
• 高速：＞25m/s • 超高：＞100m/s
• 10.1.3 对齿轮传动的基本要求
– 1.传动准确平稳
i 1 d1
2 d 2
α
r
α N1
xm ha m
p
Q
• 2. 变位齿轮的几何计算
• m、a由强度计算确定，α、z、d、db不变化 • h高a和、齿h厚f 、的d变a化、 df、s 、e 、α’都将变化，而关键是齿
• 1）齿顶高、齿根高
hai (ha* xi y)m
hfi (ha* c* xi)m
x的选择:无侧隙、不根
2
c os '
机械原理-第6章齿轮机构及其设计
N2 n
rb1 N1
P
i12
1 2
O2 P O1 P
rb2
O2
2
O2 N 2 rb 2 O1 N 1 rb1
可注可分：以性证此：明当时，实传当际动两中比齿心轮虽距中与然心设不距计变略中有，心变距但化略 时有 性，变称其啮化为传时渐合动，开参比其 线数仍传齿为发动廓两比传生齿仍动变轮然的化基不可圆。变分半，性径这。反一比特。
3.尺寸计算
标准齿轮:
具有标准齿廓参数 (m, , ha, c )
且分度圆上s e的齿轮。
标准齿轮的基本参数: z, m, , ha , c
d mz
ha ham
da d 2ha
hf (ha c )m
规定：分度圆上的压力角为标准值。
cos rb 或 arccos rb
r
r
一般：
20
15，14.5，22.5
分度圆 具有标准模数,标准压力角的圆。
d = mz
(3)齿顶高系数 ha
正常齿制：ha 短1，齿制： ha 0.8。
(4)顶隙系数(径向间隙系数） c 正常齿制：c 0.2短5，齿制： c 0.3。
6.2.4 渐开线齿廓啮合特性
1.渐开线齿廓能保证定传动比传动
1
O1
n
rb1
N2
K′
P
N1 K
n
rb2
O2
2
2即1.当.两P两为齿齿定廓廓点在在。KK点′点 i啮1不啮为2 合变合两1时2,N时齿，OO1N,廓12NrPP2b仍1的1、NC为公(2r常b两2数）
结齿法论廓线的：，公渐N法开1N线线2；与齿 廓NO1能N1O2满与2的O足交1O定2点的传为交动 比点P传仍。为动P。。
机械原理第五章5-4,5,6
2. 渐开线齿轮传动的啮合线及啮合角
轮 齿 的 啮 合 过 程
1主动
开始啮合点 B2（A）：由主动轮的齿根部分与从动轮的齿顶接触点即由从动轮的 齿顶圆与啮合线N1 N2的交点B2（A）开始进入啮合。 终止啮合点 B1（E）：主动轮的齿顶圆与啮合线N1 N2的交点B1（E）。 实际啮合线段 B2 B1（AE）：线段B2 B1（AE）为啮合点的实际轨迹即啮合点实际走 过的轨迹。 理论啮合线段N1 N2 ：啮合线N1 N2 为理论上可能达到的最大啮合线段，称为理论 啮合线段。点N1 、N2 称为啮合极限点。
O1 rb1 N1 P K’ N2 rb2 O2 K M1
擦时的受力线，
四线合一!位置不变!传动必然 稳定。
2. 渐开线齿轮传动的啮合线及啮合角 齿轮1是主动轮 观察一对齿的啮合过程： 开始啮合时，必为主 动轮1的齿根推动从动轮2 的齿顶。
啮合过程 动画
N2
O1
rb1
N1
K
P
rb2 O2
渐开线齿轮的啮合过程
三、渐开线齿轮连续传动的条件
O2
从动轮2 从动轮2
主动轮1
主动轮1
O1
B1 B2 pb
B1 B2 pb
B1 B2 pb
所以：连续传动的条件是： B1 B2 pb
主动轮
从动轮
当 B2 B1 Pb
当 B2 B1 Pb
当 B2 B1 Pb
当 B2 B1 Pb
重合度的概念
[]
1.4
1.1~1.2
1.3
1
O 1 a1 ' B2 N1 A1 D D'
外啮合齿轮传动的重合度
B1 B2 B1 P B2 P pb m cos
机械原理课程教案—齿轮机构及其运动设计
机械原理课程教案—齿轮机构及其运动设计一、教学目标：1. 知识与技能：（1）理解齿轮机构的定义、分类和应用；（2）掌握齿轮的基本参数和计算方法；（3）学会分析齿轮机构的运动特性；（4）能够设计简单的齿轮传动系统。
2. 过程与方法：（1）通过实例分析，掌握齿轮机构的结构特点；（2）利用图表和计算公式，分析齿轮机构的运动规律；（3）运用设计软件或手绘，完成齿轮传动系统的设计。
3. 情感态度与价值观：（1）培养学生对机械原理学科的兴趣和热爱；（2）培养学生动手实践能力和创新精神；（3）使学生认识到齿轮机构在工程中的重要性。
二、教学内容：1. 齿轮机构的定义、分类和应用；2. 齿轮的基本参数和计算方法；3. 齿轮机构的运动特性分析；4. 齿轮传动系统的设计方法。
三、教学重点与难点：1. 教学重点：齿轮机构的特点、应用、基本参数计算、运动特性分析、设计方法。
2. 教学难点：齿轮机构的运动特性分析，齿轮传动系统的设计方法。
四、教学准备：1. 教学材料：教材、课件、模型、设计软件等；2. 教学工具：投影仪、计算机、绘图板等。
五、教学过程：1. 导入新课：通过展示实例图片，引导学生了解齿轮机构的应用，激发学生兴趣。
2. 知识讲解：讲解齿轮机构的定义、分类和应用，引导学生掌握齿轮机构的基本概念。
3. 参数计算：讲解齿轮的基本参数和计算方法，让学生学会如何计算齿轮的参数。
4. 运动分析：分析齿轮机构的运动特性，让学生理解齿轮机构的运动规律。
5. 设计实践：运用设计软件或手绘，让学生完成齿轮传动系统的设计。
6. 课堂讨论：引导学生探讨齿轮机构在实际工程中的应用，提高学生的实践能力。
六、教学评估：1. 课堂问答：通过提问方式检查学生对齿轮机构基本概念的理解程度。
2. 练习题：布置相关练习题，检查学生对齿轮参数计算和运动分析的掌握情况。
3. 设计作业：评估学生对齿轮传动系统设计方法的掌握，通过评阅设计方案和计算过程进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
3
4
5
§5-1 齿轮机构的应用和分类
齿轮机构的特点和应用 • 齿轮机构的组成：齿轮与机架的转动副和齿轮与齿轮
（齿条）的高副组成。 • 齿轮机构的应用：可用来传递任意两轴间的运动和动力。 • 齿轮机构的特点：传递功率大，适用的速度范围大，效
率高，能保证恒定或准确的的传动比，结构紧凑，工作 可靠，寿命长等特点。
18
蜗杆蜗轮传动
特点：蜗杆蜗轮传动多用于 两轴交错角为90的传动，其 传动比大，传动平稳，具有 自锁性，但效率较低。
19
补：齿轮机构的机构运动简图
(avi)
(avi)
20
(avi)
(avi)
21
22
补： 齿轮机构的功能－－ 齿轮用于传递（变换） 运动和力。
（1）转速大小的变换
1
(avi)
2
节圆：对于恒定传动比，节点P的位置固定不动，两啮 合齿轮的节曲线是两个圆，称为节圆。
29
齿廓啮合基本定律： 在啮合的任一瞬时，两轮齿廓曲线在相应接触点的公法 线必须通过按给定传动比确定的该瞬时的节点。 （平面齿轮机构轮齿齿廓正确啮合的基本条件）
或描述为： 齿廓啮合基本定律：互相啮合传动的一对齿轮，在任
28
节点：高副啮合相对瞬心一定在两轮中心的连线上，齿轮 啮合相对速度瞬心P即为啮合节点。
此时齿轮的传动比为
i12
1 2
1 2
O2 P O1P
节曲线：若点P在啮合过程中，节点P在每个齿轮运动平
面上的轨迹称为该齿轮的瞬心线，又称为节曲线。
若传动比是变化的，轨迹一般是两条非圆曲线称为非圆齿 轮。若为定传动比，则P点固定，轨迹为圆。
z1
2
z1 z2
1
z2
齿数比 z1 决定转速变换量 z2
23
(2) 转速方向的变换
(avi)
(avi)
(avi)
平行轴外啮合齿轮传动改变齿轮的回转方向
(avi)
(avi)
平行轴内啮合齿轮传动不改变齿轮的回转方向
24
(3) 改变运动的传递方向
(avi)
(avi)
(avi)
相交轴外啮合齿轮传动不仅改变齿轮的回转方向还改变运动 的传递方向
一位置时的传动比，都与其连心线O1O2被其啮合齿 廓在接触点处的公法线所分成的两段成反比。
30
定传动比啮合：
在任一瞬时，两轮齿廓曲线在相应接触点的公法线必 须通过按给定传动比确定的固定节点。
节圆上为纯滚动，传动比为
i12
1 2
1 2
O2 P O1P
r2 r1
C
31
二、共轭齿廓及其求法
共轭齿廓：凡能满足齿廓啮合基本定律的一对齿轮的 齿廓称为共轭齿廓。
齿轮与齿条传动：齿轮转动，齿条作直线运动
8
直齿圆柱齿轮机构
外啮合齿轮传动
内啮合齿轮传动
a. 轮齿分布在圆柱上，且与其轴线平行； b. 外啮合齿轮转向相反，内啮合齿轮转向相同。
9
齿轮齿条传动
10
斜齿圆柱齿轮机构
外啮合齿轮传动
特点：轮齿与其轴线倾斜；传动平稳，适合于高速传动，但
有轴向力；有外啮合、内啮合和齿轮齿条传动类型。
交错轴外啮
合齿轮传动不仅
改变齿轮的回转
方向还改变运动
的传递方向
(avi)
(avi)
25
(4) 改变运动特性
(avi)
(avi)
齿轮齿条传动可以把一个转动变换为移动，或者把一个
移动变换为转动
26
§5-2 齿廓啮合基本定律
(avi)
啮合基本定律
27
传动比：两轮的瞬时角速度之比。 一、齿廓啮合的基本定律
34
§5-3 渐开线及渐开线齿廓
6
齿轮机构的分类
根据一对齿轮实现传动比的情况，它可以分为
定传动比：齿轮呈圆形，称为圆形齿轮机构 i12
1 2
c
变传动比：齿轮呈非圆形，称为非圆形齿轮机构
i12
1 2
f (t)
按齿轮传递的相对运动是平面运动还是空间运动分
平面齿轮机构 空间齿轮机构
7
一、平面齿轮机构－用来传递平行轴之间的运动和动力。
第五章 齿轮机构及其设计
§5-1 §5-2 §5-3 §5-4 §5-5 §5-6 §5-7 §5-8 §5-9 §5-10 §5-11 §5-12 §5-13
齿轮机构的应用和分类 齿廓啮合基本定律 渐开线及渐开线齿廓 渐开线齿轮的各部分名称及标准齿轮的尺寸 渐开线直齿圆柱齿轮的啮合传动 渐开线齿廓的展成加工及根切现象 变位齿轮 变位齿轮传动 平行轴斜齿圆柱齿轮机构 交错轴斜齿轮机构 蜗杆机构 圆锥齿轮机构 其他曲线齿廓的齿轮机构简介
11
内啮合圆柱齿轮机构
齿轮齿条机构
12
3.人字齿轮机构－－齿形如人字，它相当于两个全等、但 螺旋方向相反的斜齿轮拼接而成。 4.曲线齿圆柱齿轮机构－－其轮齿沿轴向成弯曲的弧面。
13
人字齿圆柱齿轮机构
特点：由两排旋向相反的斜齿轮对称组成，其轴向力被相互
抵消。适合高速和重载传动，但制造成本较高。
14
其齿廓曲线称为共轭曲线。
共轭齿廓啮合时，两齿廓在啮合点相切，其啮合点的 公法线通过节点P。理论上，只要给定一齿轮的齿廓 曲 轭线的，另并 一给 齿定 轮中 的心齿距廓和曲传线动。比i12，就可以求出与之共
32
1. 包络法
一对齿轮的共轭齿廓是互为包络的。
包络法求齿廓
33
三、齿廓曲线的选择 选择应考虑的问题： • 传动比、设计、制造、测量、安装及使用等。 齿廓曲线形状：渐开线、摆线、变态摆线等
圆锥齿轮机构
直齿圆锥齿轮机构
斜齿圆锥齿轮机构
16
曲线齿圆锥齿轮机构
特点：轮齿沿圆锥母线排列于截锥表面，是相交轴齿 轮传动的基本形式。制造较为简单。
17
交错轴斜齿圆柱齿轮机构
特点：两螺旋角数 值不等的斜齿轮啮 合时，可组成两轴 线任意交错传动， 两轮齿为点接触， 且滑动速度较大， 主要用于传递运动 或轻载传动。
二、空间齿轮机构－用来传递两相交轴或交错轴（既不平 行也不相交）之间的运动和动力。
1.圆锥. 齿轮机构：传递两相交轴之间的转动。 齿形可分为：直齿、斜齿、曲线
2.交错轴斜齿轮机构：两个斜齿轮的轴线成空间交错的齿 轮机构
3.蜗轮蜗杆机构：两轴一般垂直交错。 4.准双曲线齿轮机构：两轴一般垂直交错。
15
根据轮齿排列方向的不同 1.直齿圆柱齿轮(直齿轮）机构－－轮齿分布在圆柱上， 且与其轴线平行； 外啮合齿轮传动：齿轮转向相反
按啮合性质分 内啮合齿轮传动：齿轮转向相同 齿轮与齿条传动：齿轮转动，齿条作直线运动
2.斜齿圆柱齿轮机构－－轮齿与其轴线倾斜一个角度
外啮合齿轮传动：齿轮转向相反 按啮合性质分 内啮合齿轮传动：齿轮转向相同
