导向墙管棚施工技术交底

导向墙管棚施工技术交底
导向墙管棚施工技术交底

新建织金至毕节铁路

技术交底书

管棚施工作业指导书(新)

新建铁路蒙西至华中地区铁路煤运通道工程MHT J-9标段隧道工程 编号:MHTJ-9-SDZY-05 管棚施工作业指导书 单位: 中铁隧道集团有限公司 MHTJ-9标段项目经理部 编制: 审核: 批准: 2015年12月13日发布2015年12月14 - 1 - / 1--

日实施? - 1 - / 1--

1. 概述 ⑴超前管棚一般使用于隧道洞口、洞身断层、浅埋段及软弱围岩段。 ⑵管棚设计常见为φ108管棚及φ89管棚,配合钢筋笼使用。 ⑶管棚一般配合混凝土导向墙施工,确保施工精度。 ⑷管棚分管棚注浆多采用水泥净浆。 2. 施工方法 2.1施工工艺 施工准备→测量放样→导向墙施工→钻机就位→钻孔、清孔、安装管棚钢管→二次清孔→安装钢筋笼→注浆。 2.2工序说明 1、施工准备 检查设备、材料、机具、作业环境是否满足施工需求。 检查管棚材料型号、规格、尺寸符合要求。 检查边仰坡防护施工是否完成,施工现场安全防护是否到位。 2、测量放样 测量人员根据附近复测后的控制桩按技术交底进行测量放样,对导向墙的钢拱架位置、导向管及模板进行准确定位并测定高程,做好测量标记。 3、导向墙施工 ⑴混凝土护拱作为长管棚的导向墙,在开挖廓线以外拱部120°~135°范围内施作,断面尺寸为1.0 m×1.0m,导向墙两侧拱 - 1 - / 1--

脚设置平面尺寸1.5m×0.6m大拱脚,以增加受力;导向墙内埋设钢支撑,钢支撑与管棚导向管连接成整体;导向墙环向长度根据隧道洞口断面确定,要保证其基础稳定性。见图2.1、2.2、2.3。 图2.1 超前大管棚横断面布置图 图2.2 超前大管棚纵断面布置图图2.3导向墙工字钢正面布置图 - 1 - / 1--

外墙涂料施工技术交底

外墙涂料工程施工技术交底 1、施工准备 1.1、材料准备 A工程所用的涂料应按品种、颜色分别堆放,并实行专人管理。 B所用的腻子料、底漆与面漆相配套。 1.2、在大面积施工前做好“样板”并保存到竣工。 1.3、大面积施工前,应先做好墙面分格,划分阴角与滴水线的分界线,墙面分格缝修补顺直。 1.4、施涂前应对非施涂部位做好遮挡保护。 1.5、作好安全教育和安全设施。 2、涂料施工工序 2.1、涂料施工工艺流程: 1)检查施工前环境状况2)检查基面3)分格缝嵌填和修补处理4)基底处理5)砂纸打磨6)底漆施工7)面漆施工8)完工拆架清理 2.2、具体工艺流程解释如下: 工序一、检查施工前环境状况 按前述“涂料施工要求”和“气候要求”内容,在施工前进行检查和记录检查结果,以保证每一个工作日都能有充足的施工条件。 工序二、检查基面

由于基面对涂料工程质量有着重大影响,因此在施工之前应检查墙面存在的问题,作好记录并协调土建解决。主要根据前述“涂料对基面要求”内容检查平整度误差和空鼓等。 工序三、分格缝嵌填和修补处理 用腻子修补分格缝平整,光滑。 工序四、基底处理 1)清理墙面,清除墙面残浆及不稳附着物,墙面用铲刀通铲一遍,特别是窗框的边角部位。 2)腻子批抹压光:这是基底处理的关键所在,用腻子调成膏状,对基面进行批抹压光,直至达到装饰抹灰标准。 工序五、砂纸打磨 1)砂纸打磨时,主要是打磨批补腻子的接槎处,打磨时要注意手法,按操作规范执行。 2)砂纸选用水砂纸,打磨腻子先用100---180号水砂纸,对特殊要求的,采用400---600号水砂纸。 工序六、底漆施工 基底处理完成好,应由专职的质检员验收后,方可进行底漆施工工序。 1)底漆施工应严格按工艺要求进行。 2)使用前必须充分搅拌均匀。 3)涂前要注意检查对成品,半成品的保护是否做好,有灰土的墙应进行清扫。 4)用短毛滚筒涂底漆一遍。

侧墙防水施工技术交底

一、编制依据: 1、设计图纸; 2、施工组织设计; 3、GB 23441-2009《自粘聚合物改性沥青防水卷材》; 4、建筑工程防水施工手册; 5、《地下防水工程技术规范》GB50108—2001; 6、《地下防水工程质量验收规范》GB50208—2002; 7、我单位现有的技术水平、施工管理水平和机械设备能力。 二、图纸设计概况: 1、地下室迎水面混凝土采用自防水混凝土(P8、P6),侧墙采用1.5厚的自粘聚合物改性沥青防水卷材(无胎体)。 三、施工工艺: 工艺流程:清理基层表面修正填平阴阳角部位进行倒角处理(倒角50×50mm) 1.5厚聚氨酯防水涂料(仅变电所、配电房、电表间、弱电间处设置)在阴阳角部位铺设附加层预铺防水卷材接缝处理滚压卷材、排气压实节点加强处理检查修补质量验收下道工序施工(30厚挤塑聚苯板,用聚醋酸乙烯胶粘结剂粘贴;2:8灰土回填,分层夯实) 四、基层准备: 1、基层要求:基层表面已清理干净,坚实、牢固、无空鼓、松动、起砂、麻面等缺陷并基本平整,均匀一致,无明显突出部位,突出基层表面的尖锐硬物、砂浆疙瘩等铲除,外墙螺杆洞用防水砂浆修补; 2、平立面交界处的阴阳角均应做成均匀一致、平整光滑的圆,角,圆弧半径为45°; 3、阴阳角等特殊部位应增做卷材加强层,加强层的宽度宜300-500mm; 五、具体施工方法 基层表面必须清理干净,无松动、无起砂、无油污等,在阴阳角处应做圆弧45°坡角。 1、本工程除特殊部位(变电所、配电房、电表间、弱电间)设置1.5厚聚氨酯防水涂料外,其余直接铺设1.5后自粘聚合物改性沥青防水卷材。 2、揭掉自粘聚合物改性沥青防水卷材下表面的隔离膜,将自粘聚合物改性沥青防水卷材平铺在基层上,铺贴的卷材应平整、顺直,不得有扭曲、皱皮。 3、用抹子或橡胶板拍打、赶压卷材上表面,尽量排除卷材下面的空气,辊压粘贴牢固。 4、搭接时,将位于下层的卷材搭接部位的透明隔离膜揭起,将上层卷材平服粘贴在下层卷材上,卷材与卷材之间的搭接尺寸应正确(纵向、短边搭接缝应大于100mm)。

隧道出口导向墙及洞口管棚技术交底

中铁一局京福客专闽赣V标项目经理部 五公司分部第二作业队 范墩坪隧道出口 洞口导向墙及长管棚施工 技 术 交 底 编制: 复核: 审核: 日期: 范墩坪隧道出口 洞口导向墙及长管棚施工技术交底 一、工程概况 范墩坪隧道全长140.89m,位于福建省建阳市范墩坪村,隧道进出口里程分别为:

DK603+703.11和DK603+844;隧道明暗交界处分别为:DK603+726.11和DK603+826。隧道围岩均为Ⅴ级,进出口段表层均为粉质黏土,综红色、硬塑,厚约3~4m,下伏Pt2dl云母石英片岩,棕红色、全风化,遇水易软化。洞身为云母石英片岩,呈棕红色或灰黄色,全风化,地下水为孔隙潜水,较发育。进出洞口在明暗交界处均设50m长管棚超前支护,导向墙1m厚,1m宽,采用C20砼现场浇筑,管棚为φ108mm壁厚6mm热轧无缝钢管,长50m,环向间距0.4m。隧道所有喷射混凝土均采用湿喷工艺。 二、施工总体安排 隧道计划由出口向进口方向开挖,出口洞口段围岩为Ⅴ级属浅埋段,开挖时按照尽量减少对岩体扰动的原则,提高洞口段岩体和边、仰坡的稳定性,让隧道洞口周围的植被得到妥善保护, 维护原有的生态地貌。施工中根据实际地形情况,先开挖施做截水天沟,然后以明挖法沿隧道出口处向明暗交界处拉槽开挖,分段分层依次施工,直至导向墙位置,最后施做导向墙并按照设计要求打设洞口长管棚,管棚为φ108mm壁厚6mm热轧无缝钢管,长50m,环向间距0.4m,共47根,单号采用钢花管,双号采用钢管。管棚施工完成并达到设计强度后,挖除洞口掌子面预留土体,并对掌子面进行预加固,打设φ25mm玻璃纤维锚杆,间距1.5×1.5m,每根长6m,并挂φ8mm钢筋网片,网格25×25cm,湿喷10cm厚C25砼,最后根据六步CD法进行暗洞开挖。开挖时应严格控制仰拱到掌子面的距离及二衬到仰拱的距离,坚持“短开挖、弱爆破、强支护、勤量测、早封闭”的原则,尽量减少对围岩的扰动,达到安全进洞、安全施工。 三、施工步骤 施做截水天沟→明洞边、仰坡开挖及防护→导向墙施工→钻孔打设长管棚→注浆并封孔→暗洞开挖。 四、施工工艺 1、施做截水天沟 截水天沟距离仰坡开挖线距离必须大于5m,截水天沟上口净宽180cm,下口净宽为60cm,净高60cm,采用C25砼,厚度30cm。截水天沟开挖完成后,应立即由下而上对称施做砼,直

大管棚施工技术交底

大管棚施工技术方案 一、编制依据 依据《南庄施组》、《南庄隧道施工图》、《客运专线铁路隧道施工质量验收暂标》、《铁路隧道施工规范》编制本作业指导书。 二、施工工艺 1、大管棚制作方法及要求 大导管保留50cm止浆段,管棚采用φ108mm热轧无缝钢管 分节制成,钢管周身浆孔环向一排6个、沿杆体每15~20cm 一排,采用梅花型布置,浆孔直径为φ6~8mm,钻浆孔时 要用电钻打眼,严禁用电焊烧眼。前端作成锥体以便安装, 管长按设计要求制作,管尾焊接法兰盘与注浆管尾端联接。 2、布置原则 在拱顶处布置一根,以此为基准环向布置,低拱大导管间距 40.76cm,高拱大导管间距41.36cm,在拱部120°范围内布 设,两侧各19根,总共为39根;每根长20米,总长780 米。钢管接头要错开,同一截面接头不得超过50%。 3、钻孔 钻孔选用130mm的合金钻头,在钢管一端管口焊接。钻机 采用地质钻机,隔孔施钻。开孔时,低速低压,待成孔1.0m 后,适当加压,在土质层中钻孔采用低压钻进,当遇到岩体 时适当加速加压。钻进采用一次成孔法,用异型接头把钻杆 与钢管连接起来,钢管前端安装合金钻头,钢管随进度连续

接长,直到设计位置。 管棚钻孔允许偏差 4、注浆 A、注浆材料为纯水泥浆,(注浆时要严格按试验室所给配合比施工)注浆顺序为自拱两边向上至拱顶。注浆过程中注浆压力逐级缓慢提升,直至达到终压2.5Mpa,并持续注浆10min以上。 B、注浆过程中,如遇串浆,则先暂停本孔注浆,跳孔再注。 C、注浆完毕后及时清除管内浆液,并用C20水泥沙浆紧密填充,增强管棚的刚度和强度。 D、钢管内注浆时,操作人员戴口罩、眼镜和胶手套。 E、注浆管接头接紧,注浆时人员尽量远离,以防浆体伤人。 5、在长管棚施工过程中,应派专人观注断面钻孔及其上方土石方安全情况,完成长管棚施工,待浆液凝固12h,在管棚支护的保护下,按设计的施工步骤进行掘进开挖。 防止导管偏向措施 1、严格按照线路法向方向在洞口做套拱,导向管纵向长度为1m 纵向为线路方向尺寸见附图; 2、钻孔过程中合理控制钻速(本隧道穿过角砾土地段,钻眼过程

隧道出口套拱导向墙技术交底

A标项目部工程技术交底 工程名称路固隧道交底对象 交底部位出口导向墙交底日期 一、交底内容 1、严格按照设计图纸及规范施工;套拱预留量不小于15cm。 2、导向墙采用C20混凝土,截面尺寸为1m×1m。 3、导向管采用Ф140*5mm热轧无缝钢管,环向间距为40cm。 4、导向墙拱架采用I18工字钢2榀,连接钢板采用270×240×16mm(详见:套拱拱架加工图) 二、施工方法 1、根据设计要求把洞门位置测量出来,然后封闭明暗交界处掌子面。 2、导向墙基础应落在基岩上,在施工导向墙拱架设前应对拱脚进行处理。 3、开始架设导向墙拱架时,测量人员应现场控制,保证导向墙的截面尺寸,及超欠挖情况,导向墙拱架按照0.4米一榀,拱架由现场质检人员检查后方可运至施工现场,拱架安装完毕后,用纵向连接钢筋连接并固定。 4、钢架外缘设Ф140*5mm导向管,钢管与钢架焊接,为了保证钢管良好的固定在拱架上,保证浇筑导向墙混凝土时不会对钢管进行冲击和破坏,现场可在导向管上焊接固定钢筋进行固定,关模板前,应对导向管进行封闭,保证浇筑混凝土时混凝土不会把导向管堵住。 5、导向墙安装模板前,由现场质检人员检查完毕后对现场监理工程师交底人复核人技术负责 接收人签字接收时间

A标项目部工程技术交底 工程名称路固隧道交底对象 交底部位明洞衬砌交底日期 进行报检检查后方可进行下道施工。 6、安装模板时模板应安装牢固。 7、加强对洞口的监控量测工作。 8、其他相关说明及注意事项见交底图。 项次检查项目规定值或润许偏差 1 安装间距(mm)±10 2 保护层厚度(mm)-5 3 垂直度(°)±2 4 安装偏差(mm)横向±50 5 竖向±50 三、质量保证措施 1、施工前对施工人员进行岗前培训,明确施工工艺及质量验收标准。 2、混凝土浇筑完毕后,对混凝土进行养护。 2、施工前对施工人员进行技术交底,严格按照技术要求施工。 3、施工过程中全程监控,避免不合格品产生。 4、实行作业人员-质检员-监理三层检查制度。严格把关,未经检查 交底人复核人技术负责人 接收人签字接收时间

内外墙甩浆施工技术交底17

施工单位:南通市达欣工程股份有限公司编号:C017 项目技术负责人: 项目专业施工员:濮益山项目专业质量检查员:陈广义孔德山 专业班组长:丁孝余交底时间:2014年12月20日交底地址:旭辉澜悦湾项目部 交底内容 1、交底分部(子分部)、分项工程名称:内外墙甩浆施工技术交底 2、交底执行标准名称及编号:住宅装饰装修工程施工规范 GB 50327-2001 3、交底内容摘要:内外墙甩浆的相关材料、机具准备质量要求及施工工艺 1、甩浆条件:墙体孔洞封堵完成,包括外剪力墙柱螺杆洞口、脚手杆洞口均采用外凿八字用1:3干硬臌胀水泥砂浆灌缝,深度不低于5cm,并灌注密实(有条件的采用发泡剂压堵,深度不低于10cm); 所有线槽、线盒、配电消防箱体等用C20细石砼补平灌实;外墙外侧墙顶塞缝堵实,对填充墙墙顶所有不密实(包括大墙面)部位,均用C20细石砼补平灌实; 修补,对砼结构凹凸不平处、填充墙(加气块、页岩砖)缺棱掉角处,采用1:3水泥砂浆补平,洞凹较深区域采用细石砼补平。 2、甩浆之前应先通知施工员,对施工员标示的部位(指所有砼剪力墙柱、加气块填充墙)必须全部甩浆,并先做好样板间,项目部施工员同意后方可进行大面积施工。 3、甩浆胶制作工艺:采用每袋固体聚乙烯醇胶12.5公斤(固体),掺300斤水(满一油桶),采用铁桶生火熬制,稀薄后加入水泥及过筛后的细砂(按1:0.3配比)下入搅拌桶内均匀搅拌,达到一定的稠度即可。 4、甩浆前先进行墙面润水,尤其砼墙面上应分遍润水,甩浆胶必须拌制均匀,采用约200*400 施工单位技术交底人签字:施工班组接受人签字:

施工单位:南通市达欣工程股份有限公司编号:C017 项目技术负责人: 项目专业施工员:濮益山项目专业质量检查员:陈广义孔德山 专业班组长:丁孝余交底时间:2014年12月20日交底地址:旭辉澜悦湾项目部 交底内容 1、交底分部(子分部)、分项工程名称:内外墙甩浆施工技术交底 2、交底执行标准名称及编号:住宅装饰装修工程施工规范 GB 50327-2001 3、交底内容摘要:内外墙甩浆的相关材料、机具准备质量要求及施工工艺 的双层钢丝网后用木棍绑紧绑牢,人工醮浆甩浆必须均匀,表面凸出部分应不少于5mm,并呈坑洼不平状,浆体有一定强度后,墙面水分损失前必须进行喷水养护,养护时间不得低于24小时。 5、甩浆时甩至顶棚或不要求甩浆部位的浆体在未到达强度前应采用腻子刀清理干净,甩好浆后应以层为单位报项目部施工员验收,验收不合格的或未报项目部施工员验收的工程量不予结算。 6、施工人员在施工时必须戴好安全帽并系好帽带,穿胶底鞋,从外架上上料时必须系安全带。 7、施工用具放置必须牢固,不得放在外墙脚手架等易坠落的位置,不得从楼上往下丢东西。 8、严禁擅自拆除外墙脚手架及密目网、安全平网,以及洞口防护栏杆,必须拆除时需经得项目部安全员同意方可拆除。 9、施工中未按交底操作出现不合格的,由操作班组自负工料。 10、未按交底施工,经检查有安全隐患的,项目部视情况处以罚款,并撤出施工场地。 施工单位技术交底人签字:施工班组接受人签字: 注:○1执行标准名称及编号系指施工单位自行制定的企业标准(如施工操作工艺标准、工法等)的名称、 编号:○2企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号;○3企业标准的质量水平 不得低于国家施工质量验收规范的规定要求;○4施工单位当前如无企业标准,可暂选用国家有关部委、省 市及其他企业公开发布的标准,但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求;○5 交底内容摘要,只填写已交待执行标准中的章、节标题和补充内容概要。

洞口导向墙施工技术交底1

谢田支洞边坡开挖及支护工程施工技术交底书1311 项目名称杭州市千岛湖第二水源配水工程6标第页 共页交底编号 工程名称谢田支洞施工 设计文件图号 施工部位洞口导向墙 交底日期 技术交底内容: 1、技术交底范围 本交底为谢田支洞洞口导向墙工程施工技术交底。 2、设计情况 谢田支洞(谢田分水口)长259.3m,支洞进口高程80m,与主洞衔接处高程62m。开挖呈城门洞型。 导向墙宽 2 米,厚 0.8 米,采用 C25 混凝土现场浇注,预埋长2米的导向管焊接在I20#工字钢拱架上,拱架加工尺寸及加工形式见附图,导向墙中采用三排钢拱架,拱架间采用φ22钢筋固定。拱架各单元采用 15 厘米厚钢板做端头。 采取分层分段逐级开挖顺序进行洞口边坡开挖。开挖至洞口设计标高后,进行洞口导向墙施工。施工过程中严格按照设计图纸及相关规范进行施工。确保导向墙施工质量。 3、开始施工的条件及施工准备工作 1.人员准备 施工人员到场,满足施工要求 2.机具准备 挖机、钻机、喷浆机、切割机 3.材料准备 I20钢拱架、超前注浆小导管、HRB400Φ22、HRB400Φ20、HRB400Φ18、超前注浆小导管Φ42*4mm、Φ127*5mm导向钢管 4、施工工艺 基础清理--测量定位--超前注浆小导管--砼底座施工-- 模板安装--钢拱架施工--模板安装--砼浇筑。 1)基础清理 洞口边坡开挖至设计标高上15cm,采取人工修整。将原先预留核心土人工修正,达到导向墙施工条件。 将其基础底部清理至设计高程。到达注浆小导管所施工要求条件。 2)测量定位

谢田支洞边坡开挖及支护工程施工技术交底书1311 项目名称杭州市千岛湖第二水源配水工程6标第页 共页交底编号 测量放样出导向墙底座位置,做好相应桩号标记,施工过程中不得破坏所放关键桩位以便施工。 3)超前注浆小导管施工 在底座、导向墙范围内放样出小导管位置。进行超前小导管注浆,加强底座承重力。底座处超前注浆小导管采取Φ42*4mm,共20根,L=4m,深入底座30cm。若导向墙基础位于强风化及下部基岩时,可取消基础超前注浆小导管施工。 导向墙内部超前注浆小导管采取Φ42*4mm,共39根,L=4m。小导管距离导向墙外侧进内侧0.2m处,间距0.5m布设。小导管深入导向墙0.5m。施工时需搭设简易脚手架。简易脚手架搭设要求: ①⑥脚手架搭设基础平整坚固,采取0.9*0.9*0.9m间距布置。 ②各连接点扣件紧扣,扫地杆距离基础底面0.25m。脚手架搭设横平竖直,横竖剪刀撑各不得少于2对。 ③模板拼接密实,利用铁丝紧固在脚手架之上作为走道板。 ④走道板两侧搭设0.8m的防护栏杆。 4)砼底座施工 砼底座为225*130*50cm钢筋混凝土结构。钢筋采用HRB400Φ20、HRB400Φ18,砼采用C25,可适量添加早强剂。 ①钢筋加工及安装 钢筋采用切断机切割,端头圆顺,不得有毛刺。加工尺寸、安装需按照设计图纸,结合实际现场情况满足要求。 ②模板安装 底座钢筋安装完成后,进行底座模板安装,采用竹胶板+钢管+方木支护系统,模板加固牢靠、横平竖直,保护层厚度为5cm,模板安装严格按照设计尺寸放样安装,不得倾限结构尺寸。 ③砼浇筑 模板安装完成后,进行砼浇。浇筑过程中底座外露钢筋角度需与导向墙平面平行。浇筑分层浇筑,严谨一次性浇筑成型。振捣过程中逐步振捣,不得少振漏振。确保砼面饱满无蜂窝麻面。 5)模板安装 底座到达设计强度后进行导向墙模板支架安装。支架采用型钢+木板+钢管+钢筋系统支护。支架安装至核心土上方,模板采用30*5cm木板拼装而成。拱部模板可根据情况进行模板切割拼装。导向墙轮廓线平顺、紧凑。模板缝隙拼装密实无棱角。 6)钢拱架安装 拱架施工严格按半径弧度弧形施工,各单元拼装严密,不能出现错位,焊接牢固。

大管棚技术交底

技术交底书 单位:编号:隧-003 工程名称施工 范围 交底 部位 主送 单位 日期页码 一、编制依据 1、XXX隧道施工方案; 2、XXX隧道设计图 3、《铁路隧道工程施工技术指南》(TZ204-2008); 4、《城际铁路设计规范》(TB10623-2014)。 二、工程概述 XXX隧道进口位于XX区XX村,出口位于XX区XX村,地貌属于丘陵区域,最大埋深约119.5m。出口段围岩级别为Vb,出口里程段(DK068+849~DK068+882)采用33m长大管棚(φ108)进行超前支护。 三、施工方案 为保证管棚施工精度,采取导向墙内设导向钢管来作为管棚安设辅助措施的施工方法,导向墙截面尺寸为1m×1m,内设2榀I18工字钢架,钢架外缘设φ140壁厚5mm导向钢管,钢管与钢架焊接成整体。 拱部设臵一环φ108大管棚,共计37根,管棚壁厚6mm,环向间距0.4m,出口段管棚长33m。 管棚施工应考虑Vb围岩预留15cm变形量,在此基础上对设计尺寸做相应调整,管棚超前支护主要图纸如下图示。 管棚超前支护主要图纸如下图示。

导向墙正面图管棚横断面图

导向墙剖面图 四、机械设备 管棚超前支护所需机械设备情况下表示。 机械设备配置表 序号机械名称型号数量备注1挖掘机320 1 2天泵30m 1 3潜孔钻机1 4水泥浆搅拌机1 5注浆机1 6全站仪1 7水准仪1 五、劳动力组织 管棚超前支护劳动力组织情况如下表示。 劳动力配置表 序号工种人数职责 1领工员1全面负责现场施工指挥,协调各工序作业 2技术员2负责现场测量放样、技术交底、记录数据和质量控制3试验员1负责现场试验工作 4安全检查员1负责现场安全质量工作 5司机6负责机械操作 6操作工4负责操作潜孔钻机及注浆机

底板、侧墙及支架施工技术交底

1、本表由施工单位填写,交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写

1、 本表由施工单位填写,交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写 表C2-1 编 号 工程名称 地铁16号线工程玉渊潭东门站 交底日期 2017-6-8 施工单位 中铁十二局集团有限公司 分项工程名称 模板及支架 交底提要 车站站台板模板、支架安装与拆除 杆;每隔2.0~3.0m 设置一道剪刀撑;扫地杆距地面300mm 。在顶托上设置100mm ×100mm 间距900mm 的方木作为主龙骨,在主龙骨上铺设100mm ×100mm 间距300mm 的方木作为次龙骨,次龙骨上铺设18mm 厚竹胶板,站台板模板构见下图。 站台板模板构造图 站台板下墙模板使用18mm 厚竹胶板模板。站台板下墙模板为双面模板,模板的竖龙骨采用100mm*100mm 方木间距300mm ,两面模板之间用φ14的对拉螺杆拉住,螺栓拉杆间距600mm ×600mm ,具体构造如下图。 站台板模板构造图 在站台板模板支架上用卡扣连接φ48钢管,一端顶于站台板下墙模板,以固定模板位置放置发生位移,另一端顶于主体结构侧墙或主体结构底板上反梁侧面,防止墙体在浇筑时发生位移,纵向间距1200mm 。顶托与墙模板或主体结构侧墙之间垫100mm ×100mm 方木,站台板下 审核人 交底人 接受交底人

1、 本表由施工单位填写,交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写 表C2-1 编 号 工程名称 地铁16号线工程玉渊潭东门站 交底日期 2017-6-8 施工单位 中铁十二局集团有限公司 分项工程名称 模板及支架 交底提要 车站站台板模板、支架安装与拆除 墙支撑体系示意图如下图。 站台板下墙支撑体系示意图 站台板下柱为300mm ×300mm 。柱模板用18mm 厚竹胶板加工制作,在柱模板每面两个角位置竖向设置一道100mm ×100mm 方木,以增加模板刚度,防止涨模变形,方木与竹胶板之间用钢钉固定。在柱模上每隔500mm 用Φ25钢筋焊制一道方形柱箍(或用Φ48钢管、扣件连接成方形柱箍),保证混凝土浇筑时模板不变形,站台板下柱模剖面示意图如下。 100mm*100mm方木18mm厚竹胶板模板Φ25钢筋柱箍 站台板下柱模剖面示意图 五、模板施工一般要求 ①立模时边墙和拱部控制线位置应准确无误,水平、断面尺寸和净空大小符合设计要求。 审核人 交底人 接受交底人

长管棚施工技术交底

技术交底书 技术交底书表格编号1510 项目名称新建衢州至宁德铁路(福建段)站前工程QNFJZQ-1 标 第1 页 共7 页 交底编号WT-3 工程名称外屯隧道 设计文件图号衢宁隧参04-02 施工部位长管棚 交底日期2016.1.28 技术交底内容: 1、技术交底范围 本交底适用于外屯隧道DK223+193~DK223+210段、DK224+070~DK224+096段长管棚施工。 2、施工方法、工艺 1)导向墙施工 (1)用全站仪测设洞门中线,标出导向墙平面位置,测出拱脚外置,考虑预留变形25cm。 (2)为保证洞门仰坡安全,套拱内核心土不挖出,人工按标高修成拱形。 (3)导向墙基础稳定,满足施工要求。 (4)安装I18型钢拱架,倾斜度±2°,横向偏差±50mm。横向设连接筋,与拱架焊接。 (5)拱架安装固定完成后,在拱顶测设导向管中心位置,两端设置标高控制点,按3°测放倾斜度,用钢筋焊接在拱架顶部,按设计用Ф12钢筋加固。 (6)型钢拱架检查合格后,安装套拱模板,底模采用铺木板,上铺薄立板,侧模用竹胶板,加固用Ф25钢筋打入土体,方木支顶。经监理检查合格后,灌注砼。砼采用搅拌站集中拌制,罐车运输,机械振捣。 (7)套拱施工工艺流程图附后。 2)管棚施工

长管棚采用φ108mm热轧无缝钢管,壁厚6mm,节长4m、6m;环向间距40cm,外插角1~3°。管棚钢管:偶数号孔采用无缝钢管,奇数号孔采用注浆钢花管。 (1)管棚钢管制作:钢管材质须符合设计要求;根据管棚设计长度,以每4m或6m为一节,分节段加工钢管;钢管节段接头采用丝扣连接,丝扣长度15cm。隧道纵向同一断面处的接头数不大于50%,相邻钢管的接头至少需错开1m。 (2)管棚的钢管:偶数号孔采用无缝钢管,奇数号孔采用注浆用钢花管,钢花管注浆渗滤孔布置见图所示。 洞口土石方开挖至成洞面 随开挖及时进行坡面临时防护 测量放样 开挖导向墙环形槽 导向墙基础施工 按设计安装固定导向墙内钢架将孔口管定位固定在钢架上导向墙拱架加 工 孔口管加工 浇筑套拱砼安装套拱模板养生、拆模砼生产、运输 模板加工

侧墙施工技术交底

技术交底记录表编号:

侧墙施工技术交底 侧墙施工交底内容: 侧墙施工工艺流程如下: 墙体凿毛—侧墙胡子筋调直—防水施工—盾构钢环安装—钢筋加工及安装—垫块安装—合模—混凝土浇筑。 ●墙体凿毛 混凝土表面根据需要将混凝土表面凿毛,凿毛深度5~10毫米,凿毛痕的间距为30毫米左右。之后,清净浮灰,砂浆、油渍等。 ●侧墙胡子筋调直 地连墙施工时按照图纸设计要求预埋侧墙胡子筋,间距30X30cm,胡子筋为L形式,全部预埋于地连墙内部,墙体凿毛时将胡子筋外露部分凿出,并调直。 ●防水施工 1.板下施工缝与纵向施工缝交接处防水构造 2.盾构洞口防水层收口

●盾构钢环安装 先经测量放点放出盾构钢环圆心后,然后根据控制线在端头墙上焊接定位钢筋,定位钢筋每环焊接16个,上下半环各8个,均焊接在钢环下部。 焊接完成后采用吊车将钢环吊放至设计位置。首先安装下半环,下半环微调位置至设计部位后,再安装上半环,安装到位后,将上下两个半环采用焊接连接,接缝部位采用双面满焊。 钢环安装完成后经测量人员复核位置无误后,在上下半钢环上部焊接固定钢筋或牛腿,防止钢环上浮。 钢环定位安装完成后,将钢环的定位筋与车站主体结构钢筋焊接,,同时在钢环内部交叉焊接支撑钢筋,防止钢环在浇筑混凝土的过程中发生变形。 ●钢筋加工及安装 1. 施工工序 施工工序见下图。 施工准备—钢筋调直除锈—钢筋加工—钢筋连接—钢筋安装 2. 工序施工方法及技术措施 (1) 施工准备 ①敷设好各种施工用电线路,安装钢筋加工场和作业面照明设施。

②根据施工计划和库容量分批购齐设备层结构施工用钢筋原材,原材进场后经试验室复试合格并通知作业人员使用后方可使用。准备好模板、支架等周转材料。 ③钢筋施工所需钢筋工25人,开工前做好人员准备。 ④钢筋施工所需机械进场安装并完成调试。 ⑤所有钢筋原材进场后存放须做到下垫上盖,防止被雨雪浸湿后锈蚀。 ⑥根据施工图和施工方案编制钢筋配料单,配料单经工程部核对后方可按照配料单进行钢筋配料。 (2) 钢筋调直除锈 1) 钢筋切断 钢筋应根据下料长度进行切断,直径16以上的Ⅱ和Ⅲ级钢筋需采用机械连接套丝的端头必须采用型材切割机(砂轮切割机)进行切断,其他钢筋可采用钢筋切断机进行切断。 2) 直螺纹加工 钢筋直螺纹加工采用HGS-40B钢筋直螺纹剥肋滚丝机在钢筋加工场加工。钢筋丝头有效螺纹长度应不小于1/2套筒长度,允许误差为:0~+2P(P 为螺距)。根据供货商提供的滚轧直螺纹钢筋接头型式检验检验报告,直螺纹套丝长度应符合下表规定: 钢筋直螺纹套丝参数表钢筋直径螺距P(mm) 丝扣数(个)丝头有效长度 (mm) Φ12 1.75 10~12 17.5~21 Φ14 2.5 8~10 20~25 Φ16 2.5 8~10 20~25 Φ18 2.5 9~11 22.5~27.5 Φ20 2.5 10~12 25~30 Φ22 2.5 11~13 27.5~32.5 Φ25 3.0 10~12 30~36 Φ28 3.0 11~13 33~39 Φ32 3.0 12.5~14.5 37.5~43.5

全套隧道技术交底

施工技术交底书 单位: 编号:第1页共1页

内容: 洞口及明洞开挖技术交底 土石方施工前先进行边、仰坡放线,再开挖并施作洞口边仰坡截水沟, 以截排地表水,截水天沟开挖线距倾坡边缘不小于5m,沟底纵坡不小于 3 %。,排水沟与路基排水系统相衔接。 1)明洞及仰坡开挖由外向里,从上而下分台阶、分层分段开挖,分层 分段支护。根据地形条件,土方和强风化岩采用挖掘机挖装,人工配合清理边仰坡开挖面,局部陡坡地带采用人工开挖,石方采用浅孔台阶钻爆法开挖,明挖梯段边坡外预留1?1.2m光爆层,钻孔采用YTP-28风动凿岩机钻孔,采用毫秒微差线型爆破技术,“一”型起爆。槽挖梯段根据地形条 件取2?4m , “V”形起爆,两侧边坡及基底面以上各预留1?1.2m光爆层。开挖形成的坡面按设计及时进行封闭防护,避免长时间暴露造成坡面坍塌。 2)明洞开挖与仰坡开挖同步进行。挖到设计标高后,及时清理基底, 检验基底地质和承载力情况,并按设计要求进行地基处理,经监理工程师检查,合格后即可施工明洞钢筋混凝土。

施工技术交底书 单位: 编号:第1页共1页 内容: 边、仰坡支护技术交底 为保证施工期间边、仰坡的稳定性,对边、仰坡采用喷锚挂网防护边、 仰坡喷锚跟随边、仰坡开挖自上而下分次进行,每次支护的高度为2-3米。 1)锚杆:①22砂浆锚杆、长度3.5m,间距1.0 x i.0m,梅花型布置。 锚杆布置通过拉尺定位,锚杆钻机打眼,并采用高压风吹洗钻孔,安设锚 杆,采用灌浆泵进行压力注浆。 2)挂网施工:锚杆施工结束后,进行挂网施工。?6钢筋网,网距0.15 X0.15m。 3)喷射混凝土施工:边、仰坡松(浮)石清理干净后,用混凝土喷射 机对边、仰坡进行喷射混凝土施工。喷射混凝土配合比按试验配合比进行, 速凝剂掺量为水泥含量的4%,混凝土标号为C20,喷射砼厚10cm 。

外墙保温施工技术交底(最新最全版本)

一、施工准备: 1、技术准备: 1.1、技术人员熟悉图纸,对结构层外立面尺寸进行分解,制定聚苯板的拼装排版方案,水平分格缝设于结构层面。 1.2、组织施工技术人员进行岗前培训,了解材料特性,参阅有关图纸及施工方案,掌握施工技术要领,进行施工技术交底和安全技术交底。 2、材料准备 2.1保温板要求:保温板为普通膨胀聚苯乙烯泡沫塑料板,厚度为100mm,阻燃等级B1级,容重不低于20㎏/m3,且自生产之日起,至少存放90天。外保温板进场验收,经项目技术、质检、甲方、监理同意后方可使用。 2.2、聚合物抗裂砂浆:拉伸粘接强度≥0.10 可操作时间1.5-4.0h。 2.3机械锚固件:规格8*140 单个锚栓抗拉承载力≥0.30 。 2.4耐碱网布:规格5*5 耐碱断裂强力≥750 , 单位面积质量≥160g/m2。 2.5发泡水泥保温板:厚度为100mm,阻燃等级A级,容重不低于150㎏/m3。外保温板进场验收,经项目技术、质检、甲方、监理同意后方可使用。 3、机具准备 主要机具包括磅秤、切割锯、电动搅拌器、电锤(冲击钻)、电动打磨器(砂纸)、电动(手动)螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。 4、作业条件 4.1、外墙保温施工首先应在基层使用质量验收合格后进行。 4.2、外保温板放样:依据施工图纸,由厂家根据技术要求进行拼板放样,厂家根据放样图分区进行加工,分批进货,施工过程中,按放样图进行现场安装。 4.3、门窗洞口经过验收,洞口尺寸位置达到设计和质量要求;窗框应已立完。

4.4、墙体螺杆眼堵洞完毕,各专业隐检验收合格 4.5、作业环境温度不低于5℃,风力不大于5级,风速不大于5m/s,大于5级风停止施工。夏天应避免阳光暴晒,雨天不能施工。 二、施工工艺 1、工艺流程:外墙保温施工顺序为:基层清理验收→板材(处理)粘贴→打磨→贴网→抹面从上往下。具体施工流程如下图所示。操作程序见下图: 2、外墙保温施工要点: (1)基层清理:清理抹灰墙面上残留的浮灰、油污等杂物及抹灰空鼓部位等。剔除剪力墙接槎处劈裂的混凝土块、夹杂物、空鼓等,并重新进行修补;窗台挑檐等挑板按照 2%用水泥砂浆找坡,外墙各种洞口填塞密实,外墙表面平整度满足要求。

超前大管棚施工技术交底

技术交底书 编号:

超前大管棚施工工艺流程图

大管棚施工正面图如下: )导向墙 在开挖轮廓线以外拱部°范围内施导向墙作,断面尺寸为x 1.0m, 采用混凝土。导向墙设榀20a工字钢,钢架外缘设140mm壁厚5mm导向钢管。导向墙施工主要包含导向墙开挖、钢架及导向管安装、模板支撑及模板安装、砼浇筑及养护等工序。 ⑴在进行导向墙砼施工前,要加工支撑导向墙砼浇筑的拱架和模板。支撑拱架采用20a工字钢三榀。测量队按照导向墙预留变形量进行测量放线,将导向墙轮廓线和导向管位置放出。 ⑵导向墙可采用挖槽法施工。当洞口段挖方标高降至导向墙顶部时,导向墙作业处预留10m平台暂不往下开挖(其它部位可照常进行土方开挖),由测量人员控制标高,放出导向墙的开挖线,用挖掘机配合人工进行挖槽,开挖完成后,基坑底部及边墙抹砂浆,作为导向墙浇筑的底模和边模。 ⑶基坑开挖完毕,安放钢拱架。钢架用冷弯机加工成型,分三节制作,在施工现场进行组装。钢架连接钢板采用XX 15mm钢板,钢板预留孔,各节钢架用x螺栓连接。为保证拱架的稳固,两榀拱架间按2m间距设置①连接筋。 导向墙工字钢布置图

钢架中心线

)安装管棚钢管 ⑴钢管在专用的管床上加工好丝扣,导管四周钻设孔径?注浆孔(靠孔口1m处的棚管不钻孔),孔间距15cm呈梅花型布置。管头焊成圆锥形,便于入孔。管棚钢管加工成3m和6m两种长度。钢管两端均预加工 预留止浆段150 150 150 I ---------1-- 1-- 1— 200 I >1000 I 成外丝扣,以便连接接头钢管。接头采用外径114mm壁厚6mn t勺外套钢管,套管长30cm ⑵棚管顶进采用挖掘机和管棚机钻进相结合的工艺,即先钻大于棚管直径的引导孔,然后用挖掘机在人工配合下顶进钢管。 ⑶管棚单序孔第一节长3m,再接6m的钢管。双序孔第一节长6m最后一节为3m钢管,以此将相邻钢管的接头前后错开。保证同一横断面内的接头数不大于。 )安装钢筋笼 为了提高导管的抗弯能力,在钢管内设置钢筋笼。钢筋笼由四根18mi 的钢筋和固定环组成。固定环采用? 42mnll勺短钢管,节长5cm,将钢管与钢筋焊接,按1.5m间距设置。 钢筋笼由三节9m和一节3m的短钢筋笼制作,人工送入孔内。安装时各节钢筋笼采用搭接焊连接。 钢筋笼安装示意图

隧道出口导向墙及洞口管棚技术交底

中铁一局京福客专闽赣V标项目经理部五公司分部第二作业队 范墩坪隧道出口 洞口导向墙及长管棚施工 技 术 交 底 编制: 复核: 审核: 日期:

范墩坪隧道出口 洞口导向墙及长管棚施工技术交底 一、工程概况 范墩坪隧道全长140.89m,位于福建省建阳市范墩坪村,隧道进出口里程分别为:DK603+703.11和DK603+844;隧道明暗交界处分别为:DK603+726.11和DK603+826。隧道围岩均为Ⅴ级,进出口段表层均为粉质黏土,综红色、硬塑,厚约3~4m,下伏Pt2dl云母石英片岩,棕红色、全风化,遇水易软化。洞身为云母石英片岩,呈棕红色或灰黄色,全风化,地下水为孔隙潜水,较发育。进出洞口在明暗交界处均设50m长管棚超前支护,导向墙1m厚,1m宽,采用C20砼现场浇筑,管棚为φ108mm壁厚6mm热轧无缝钢管,长50m,环向间距0.4m。隧道所有喷射混凝土均采用湿喷工艺。 二、施工总体安排 隧道计划由出口向进口方向开挖,出口洞口段围岩为Ⅴ级属浅埋段,开挖时按照尽量减少对岩体扰动的原则,提高洞口段岩体和边、仰坡的稳定性,让隧道洞口周围的植被得到妥善保护, 维护原有的生态地貌。施工中根据实际地形情况,先开挖施做截水天沟,然后以明挖法沿隧道出口处向明暗交界处拉槽开挖,分段分层依次施工,直至导向墙位置,最后施做导向墙并按照设计要求打设洞口长管棚,管棚为φ108mm壁厚6mm热轧无缝钢管,长50m,环向间距0.4m,共47根,单号采用钢花管,双号采用钢管。管棚施工完成并达到设计强度后,挖除洞口掌子面预留土体,并对掌子面进行预加固,打设φ25mm玻璃纤维锚杆,间距1.5×1.5m,每根长6m,并挂φ8mm钢筋网片,网格25×25cm,湿喷10cm厚C25砼,最后根据六步CD法进行暗洞开挖。开挖时应严格控制仰拱到掌子面的距离及二衬到仰拱的距离,坚持“短开挖、弱爆破、强支护、勤量测、早封闭”的原则,尽量减少对围岩的扰动,达到安全进洞、安全施工。 三、施工步骤 施做截水天沟→明洞边、仰坡开挖及防护→导向墙施工→钻孔打设长管棚→注浆并封孔→暗洞开挖。

隧道出口导向墙及洞口管棚技术交底

隧道出口导向墙及洞口管棚技术交底.中铁一局京福客专闽赣V标项目经理部 五公司分部第二作业队 范墩坪隧道出口 洞口导向墙及长管棚施工 技

术 交 底 编制: 复核: 审核: 日期: 范墩坪隧道出口 洞口导向墙及长管棚施工技术交底一、工程概况

范墩坪隧道全长140.89m,位于福建省建阳市范墩坪村,隧道进出口里程分别为:DK603+703.11和DK603+844;隧道明暗交界处分别为:DK603+726.11和DK603+826。隧道围岩均为Ⅴ级,进出口段表层均为粉质黏土,综红色、硬塑,厚约3~4m,下伏Pt2dl云母石英片岩,棕红色、全风化,遇水易软化。洞身为云母石英片岩,呈棕红色或灰黄色,全风化,地下水为孔隙潜水,较发育。进出洞口在明暗交界处均设50m长管棚超前支护,导向墙1m厚,1m宽,采用C20砼现场浇筑,管棚为φ108mm壁厚6mm热轧无缝钢管,长50m,环向间距0.4m。隧道所有喷射混凝 土均采用湿喷工艺。 二、施工总体安排 隧道计划由出口向进口方向开挖,出口洞口段围岩为Ⅴ级属浅埋段,开挖时按照尽量减少对岩体扰动的原则,提高洞口段岩体和边、仰坡的稳定性,让隧道洞口周围的植被得到妥善保护, 维护原有的生态地貌。施工中根据实际地形情况,先开挖施做截水天沟,然后以明挖法沿隧道出口处向明暗交界处拉槽开挖,分段分层依次施工,直至导向墙位置,最后施做导向墙并按照设计要求打设洞口长管棚,管棚为φ108mm壁厚6mm热轧无缝钢管,长50m,环向间距0.4m,共47根,单号采用钢花管,双号采用钢管。管棚施工完成并达到设计强度后,挖除洞口掌子面预留土体,并对掌子面进行预加固,打设φ25mm玻璃纤维锚杆,间距1.5×1.5m,每根长6m,并挂φ8mm钢筋网片,网格25×25cm,湿喷10cm厚C25砼,最后根据六步CD法进行暗洞开挖。开挖时应严格控制仰拱到掌子面的距离及二衬到仰拱的距离,坚持“短开挖、弱爆破、强支护、勤量测、早封闭”的原则,尽量减

隧道施工技术交底书

新建黔张常铁路QZCZQ-9标段隧道施工技术交底书 交底: 审核: 接底: 中铁二十一局集团黔张常铁路 QZCZQ-9标段第二项目经理部 二0一五年四月 1

目录 1 工程概况 (3) 1.1 工程简介 (3) 1.2设计概况 (2) 2 隧道工程 (4) 2.1隧道开挖技术要求 (4) 2.1.1 隧道开挖施工 (4) 2.2喷射混凝土施工技术要求 (13) 2.3锚杆施工技术要求 (19) 2.4钢筋网施工技术要求 (21) 2.5钢架施工技术要求 (23) 2.6管棚施工技术要求 (27) 2.7超前小导管施工技术要求 (31) 2.8二次衬砌施工技术要求 (34) 2.9 仰拱、仰拱填充施工工艺 (45) 2.10隧道防排水施工技术要求 (47) 2.11斜井进正洞挑顶施工技术要求 (56) 3 .需注意的事项 (63) 2

黔张常铁路QZCZQ-9标段 施工技术交底 1 工程概况 1.1 工程简介 新建黔江至张家界至常德铁路,其中QZCZQ-9标段第二项目经理部起于DK271+245终于DK282+042.22,正线长10.997公里。本工程主要施工内容包括车站1座,桥梁3129.11延米/10座,隧道4155.65延米/3座,双块式无砟道床2398.7米,路基全长3502.2米等。 1.2设计概况 本标段由中铁第一勘察设计院集团有限公司负责勘察设计,本线路按I级双线铁路、最高时速200km/h线路标准设计。主要工程为:本标段路基全长3502.2米;共有大中桥1座714.6米,大桥9座,涵洞8处;共有隧道3座4155.65米,分别为彭家寨隧道(2423.7m)、落家坪隧道(518.85m)、吴家岭隧道(1213.1m)。主要设计技术标准如下:(1)铁路等级:Ⅰ级; (2)正线数目:双线; (3)路段旅客列车设计行车最高速度:200km/h; (4)线间距:5m; (5)最小曲线半径:一般地段3500m,困难地段2800m; (6)限制坡度:18.5‰; (7)牵引种类:电力; (8)机车类型:货机:HXD系列;客运:动车组、SS7E; (9)牵引定数:4000t; (10)到发线有效长度:850m,双机地段880m; (11)闭塞类型:自动闭塞; (12)建筑限界:新建时速200公里客货共线铁路建筑限界。 3

导向墙技术交底模板

导向墙技术交底 1 2020年4月19日

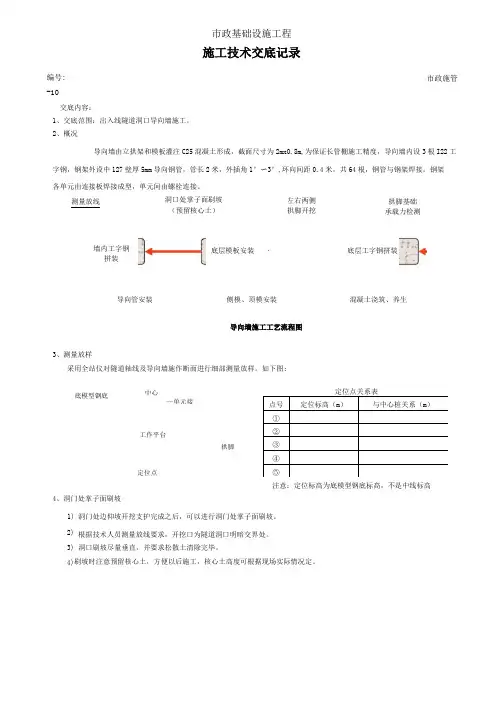

市政基础设施工程 施工技术交底记录 编号:市政施管-10

5、左右两侧拱脚开挖 1)按照放线要求,并根据导向墙尺寸,保证两侧拱脚基坑尺寸。 2)开挖过程中应对核心土进行修整,使核心土外轮廓基本为弧形,方便后期施工。 3)导向墙拱脚基础一般为扩大基础,并有承载力要求。 6、拱脚基础承载力检测 1)根据图纸要求,对拱脚基础承载力进行检测。 2)对承载力不符合要求的进行处理。 3)根据实践经验,可采用几根20工字钢竖向打入土体,并对拱脚扩大基础进行加固等方法处理。 7、底层工字钢拼装 1)底层工字钢采用型号I22的,管棚导拱内设3榀型钢钢架,钢架参照Ⅴ级加强围岩钢架进行加工,两层钢架间以R22纵向筋焊接连接,环向筋间距0.5m。 2)底层工字钢加工尺寸应根据洞口导向墙标高和预留沉降量等方面进行制作。 8、底层模板安装 1)底模板采用5cm的木模板。木模板均采用段模板。其长度不小于220cm,宽度为30cm。铺木板时要逐一用水平尺校验,确保高差不大于5cm,否则在底模钢轨上焊钢板调整。底模安装外侧铁丝箍实,并铺一层三合板保证外观质量。侧模安装要保证垂直,牢固,禁止出现松动,其内也要放三合板。 2)导向墙底模安装示意图和效果图如下: 底模支撑 型钢 木模 焊钢板 调平

9、墙内工字钢拼装 1)在底模钢架每隔2m 距离焊高33cm 的支架,具体尺寸见下图,支架材料为Φ22螺纹钢。最后定位预埋钢架(I22工字钢)。 2)墙内工字钢安装之前应进行试拼,安装完成后应检查其位置、和垂直度。 焊接支架 木模 底模钢架 预埋钢架 底部 注:图中单位以cm 计 10、导向管安装 1)导向管采用Φ127*5mm ,2m 长的热轧无缝钢管,布管的环向间距40cm ,共64根。 2)布管的时候注意预留仰角,要做到仰角1-3度,钢管是用Φ16的钢筋焊接在工字钢上,钢筋长度80mm 。预埋导向管效果图如下: 11、侧模安装
