软硬结合板是一种兼具刚性PCB的耐久力和柔性PCB的适应力的新型印刷电路板，在所有类型的PCB中，软硬结合是对恶劣应用环境的抵抗力最强的，因此受到医疗与军事设备生产商的青睐，我国的企业也正在逐步提高软硬结合板占总体产量的比例。
软硬结合板的分类若是依制程分类，软板与硬板接合的方式，可区分为软硬复合板与软硬结合板两大类产品，差别在于软硬复合板的技术，可于制程中将软板和硬板组合，其中，有共通的盲孔和埋孔设计，因此可以有更高密度的电路设计，而软硬结合板的技术，则是软板和硬板分开制作后再行压合成单一片电路板，有讯号连接但无贯通孔的设计。
但目前惯用”软硬结合板”统称全部的软硬结合板产品，而不细分两者。
软硬结合板的物理特性软硬结合板在材料、设备与制程上，与原先软板、硬板各有差异。
在材料方面，硬板的材质是PCB的FR4之类的材质，软板的材质是PI或是PET类的材质，两材料之间有接合、热压收缩率不同等的问题，对于产品的稳定度而言是困难点，而且软硬结合板因为立体空间配置的特性，除XY轴面方向应力的考量，Z轴方向应力承受也是重要的考量，目前有材料供货商对PCB硬板或软板厂商，提供软硬结合板适用的改良型材料，如环氧树脂（Epoxy）或是改良型树脂（Resin）等材料，以符合PCB硬板或软板间的接合问题。
在设备方面，软硬结合板因为材料特性与产品规格的差异，在压合与镀铜部份的设备必需作修正，设备的适用程度将影响产品良率与稳定度，因此跨入软硬结合板的生产前须先考虑到设备的适用程度。
软硬结合板的优点软硬结合板相较於一般P.C.B之优点:1. 重量轻2. 介层薄3. 传输路径短4. 导通孔径小5. 杂讯少,信赖性高软硬结合板较于硬板之优点：1. 具曲挠性，可立体配线，依空间限制改变形状.2. 耐高低温，耐燃.3. 可折叠而不影响讯号传递功能.4. 可防止静电干扰.5. 化学变化稳定，安定性，可信赖度高.6. 利于相关产品的设计，可减少装配工时及错误，并提高有关产品的使用寿命.7. 使应用产品体积缩小，重量大幅减轻，功能增加，成本降低.软硬结合板的厂商分析全球软硬结合板的生产区域，集中于欧美和日本，且有产量集中于少数生产者的现象。
不同材料在软硬结合板制作中的运用

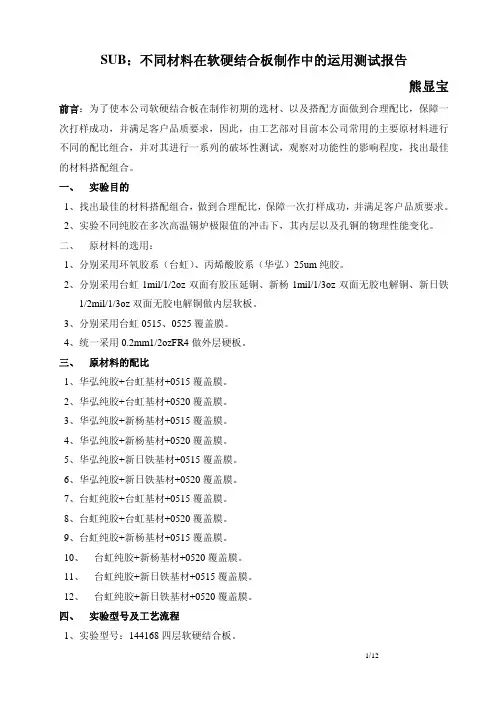

SUB：不同材料在软硬结合板制作中的运用测试报告熊显宝前言：为了使本公司软硬结合板在制作初期的选材、以及搭配方面做到合理配比，保障一次打样成功，并满足客户品质要求，因此，由工艺部对目前本公司常用的主要原材料进行不同的配比组合，并对其进行一系列的破坏性测试，观察对功能性的影响程度，找出最佳的材料搭配组合。
一、 实验目的1、找出最佳的材料搭配组合，做到合理配比，保障一次打样成功，并满足客户品质要求。
2、实验不同纯胶在多次高温锡炉极限值的冲击下，其内层以及孔铜的物理性能变化。
二、 原材料的选用：1、分别采用环氧胶系（台虹）、丙烯酸胶系（华弘）25um纯胶。
2、分别采用台虹1mil/1/2oz双面有胶压延铜、新杨1mil/1/3oz双面无胶电解铜、新日铁1/2mil/1/3oz双面无胶电解铜做内层软板。
3、分别采用台虹0515、0525覆盖膜。
4、统一采用0.2mm1/2ozFR4做外层硬板。
三、 原材料的配比1、华弘纯胶+台虹基材+0515覆盖膜。
2、华弘纯胶+台虹基材+0520覆盖膜。
3、华弘纯胶+新杨基材+0515覆盖膜。
4、华弘纯胶+新杨基材+0520覆盖膜。
5、华弘纯胶+新日铁基材+0515覆盖膜。
6、华弘纯胶+新日铁基材+0520覆盖膜。
7、台虹纯胶+台虹基材+0515覆盖膜。
8、台虹纯胶+台虹基材+0520覆盖膜。
9、台虹纯胶+新杨基材+0515覆盖膜。
10、台虹纯胶+新杨基材+0520覆盖膜。
11、台虹纯胶+新日铁基材+0515覆盖膜。
12、台虹纯胶+新日铁基材+0520覆盖膜。
四、 实验型号及工艺流程1、实验型号：144168四层软硬结合板。
2、工艺流程：孔铜金相切片。
五、 制作过程1、内层按软硬结合板工艺流程控制。
2、外层压合外发加工传压，按软硬结合板的摆板方式以及压合参数。
3、压合后对每种胶系的材料各整板蚀刻一张，观察是否压实，并做288℃*10S*3次的热冲击测试，观察是否爆板。
软硬结合板压合垫的选择与技术要领
solder mask
No-flow PP
No-flow PP coverlay FCCL coverlay No-flow PP
3 4 stifferner
12 µm 50 µm 12 µm 25 µm 13 µm 45 µm
Board cutting –Mech. Drill–Shadow-- Button Image– Button plate -- I/L D/F – I/L exposure – DES –– AOI– B.O. – Sticking Cover lay – Pressing cover lay – ENIG– Punch Finger--Measuring expansion Coefficient –PE Punch -- FQC Board cutting (Single side FCCL Preparation) NF PP Open – Plasma – B.O. – Pressing(L2&&L34&L5) – Laser Drill –– De-smear – PTH+ Flash –Panel Plate—IL D/F – DES –UV Cut PI -- AOI —B/O Pressing—Laser Drill—Mech. Drill – De-burr – De-smear – PTH+ Flash —Panel Plate—D/F--- DES—AOI—S/M – C/M – ENIG –Pre-Routing – Laser De-cap – Laser Routing – Routing – ET – Pressing stiffener– FQC – Packing
软硬结合板的制造流程

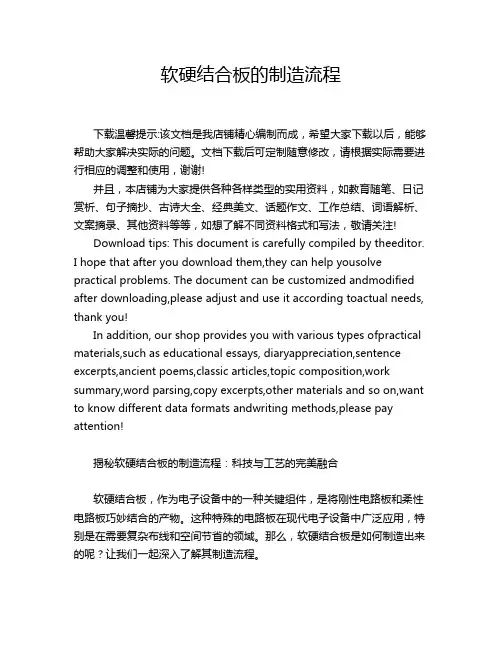

软硬结合板的制造流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!揭秘软硬结合板的制造流程：科技与工艺的完美融合软硬结合板，作为电子设备中的一种关键组件，是将刚性电路板和柔性电路板巧妙结合的产物。
软硬结合板的设计制作与品质要求
01
Min PTH Hole: 0.3mm
02
Min Line W/S: 0.125mm
03
Board Thickness: 0.45mm
04
EMI Shielding: Single side FCCL
05
Special: Air Gap
ＳＦ－ＰＣ５０００电磁波防护膜厚度的特性
软硬结合板的材料
項目
ＳＦ－ＰＣ５０００
ＳＦ－ＰＣ１０００
总厚
２2μm
３２μm
绝缘层
５μm
（热融复合）
９μm
（ＰＰＳ薄膜）
屏蔽层
０．１μm
（银蒸发附膜）
０．１μm
（银蒸发附膜）
异向导电胶层
１７μm
２３μm
重量
２０g／㎡
３８g／㎡
企业通用模板
单击此处添加副标题
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
目 录
为何会有软硬结合板 软硬结合板的用途 软硬结合板的常见结构 软硬结合板的材料 软硬结合板的设计要点 常见结构的软硬结合板工艺流程 制作流程中要求、问题及对策 软硬结合板成品板的品质及测试要求
软板的用途
Sample Project: Mobile SIM Card - Dimple 2 layer FPC Immersion Gold Black Flexible Solder mask Top side Bottom side
软硬结合板的用途
Structure (1+1+2F+1+1) HDI 6 layered Rigid-Flex Double-sided flex inner layer core Application – MP4 iPod Nano
软硬结合板的设计与生产工艺
软硬结合板的设计与生产工艺（论文）1. 前言工业、医疗设备、3G手机、LCD电视及其它消费类电子如：电子计算机用的硬盘驱动器、软盘驱动器、手机、笔记本电脑、照相机、摄录机、PDA等便携式电子产品市场需求的不断扩大，电子设备越来越向着轻、薄、短、小且多功能化的方向发展。
特别是高密度互连结构（HDI）用的柔性板的应用，将极大地带动柔性印制电路技术的迅猛发展，同时随着印制电路技术的发展与提高，软硬结合板(Rigid-Flex PCB)的开发研究并得到大量的应用，预计全球今后软硬结合板的供应量将会大量增加。
同时，软硬结合板的耐久性与挠性，亦使其更适合于医疗与军事领域应用，逐步蚕食刚性PCB的市场份额。
由于韩国、台湾地区有大量手机厂商，因此这些厂商主导了软硬结合板市场。
据台湾电路板协会(TPCA)的数据，目前该地区约有200家PCB生产商。
香港地区也有少数企业在生产软硬结合板，但大约有不到五家企业具备良好的生产技术。
在中国大陆，这类产品在总体PCB市场中所占比例不大，台湾地区工业技术研究院(IEK)估计仅占2%左右。
但大陆的生产份额正不断增长，厂商们都意识到，软硬结合板既轻且薄，而且紧凑，特别适合最新式的便携电子和高端医疗及军事设备——这些终端产品目前都在推升大陆软硬结合板的产量。
因此，业内人士预计软硬结合板将在未来几年超越其它类型的P CB。
产品虽好，制造门槛有些高，在所有类型的PCB中，软硬结合板对于恶劣应用环境的抵抗力最强，因此受到医疗与军事设备生产商的青睐。
软硬结合板兼具刚性PCB的耐久力和柔性PCB的适应力。
中国大陆的企业正在提高此类PCB占总体产量的比例，以充分利用需求不断增长的大好机会。
减少电子产品的组装尺寸、重量、避免连线错误，增加组装灵活性，提高可靠性，实现不同装配条件下的三维立体组装，是电子产品日益发展的必然需求，挠性电路作为一种具有薄、轻、可挠曲等可满足三维组装需求的特点的互连技术，在电子及通讯行业得到日趋广泛的应用和重视。
软硬结合板生产及工艺介绍
4层软硬结合板（R+2F+R）
6层软硬结合板（5R+F）
6层软硬结合板（2R+2F+2R）
4层HDI软硬结合板（LCD） R+2F+R）L1/L2盲孔
软硬结合板介绍
RF板生产流程简介
四层软硬板生产流程
生产流程简介
开料
生产流程简介
压膜
曝光
生产流程简介
DES
AOI
CVL 冲切
CVL 切割
流程
控制重点及注意事项
快压 等离子/棕化
叠板
压合 钻孔
管控快压参数,控制包封压不实、气泡、开口处溢胶过大不可有；
清洗板面、粗化PI表面，注意清洗效果，不可以清洗过度，影响 包封表面光泽度；
1.管控AD胶、PP叠偏，叠板时用PIN定定位； 2.控制由于FPC涨缩,造成纯胶、PP叠合偏位; 3.纯胶、PP切割时要根据软板涨缩系数进行调整；
软硬结合板介绍
1. 软硬结合简介 2. 生产流程简介 3. 流程控制重点 4. 性耐性测试
软硬结合板简介
减少电子产品的组装尺寸、重量、避免联机错误，增 加组装灵活性，提高可靠性及实现不同装配条件下的三维 立体组装，是电子产品日益发展的必然需求。软性电路板 (Flexible Printed Circuits,FPC)结构灵活、体积小、重量 轻及可挠曲的特性可满足三维组装需求的互连技术，在电 子通讯产业得到广泛的应用及重视。近年来已有朝向软硬 结合板(Rigid-Flex Board)发展之趋势，其结合FPC及PCB 优点于一身，可柔曲，立体安装，有效利用安装空间。藉 以再缩小整个系统的体积及增强其功能
谢谢各位!!
